Das neue SIRIUS® XHS Optionen und Funktionen: Digitale Zähler und CAN-FD

Es gibt neue Optionen für unsere SIRIUS® XHS Hochgeschwindigkeits-Datenerfassungssysteme. 8-Kanal-SUPERCOUNTER®-Eingänge, die verschiedene Modi wie Ereigniszählung, Wellenform-Timing, Encoder, Tacho und Zahnradzähler unterstützen. Die zweite Erweiterung ist ein Upgrade des CAN-Eingangs, der nun standardmäßig CAN-FD unterstützt.

Digital Counters Input (SUPERCOUNTER®)

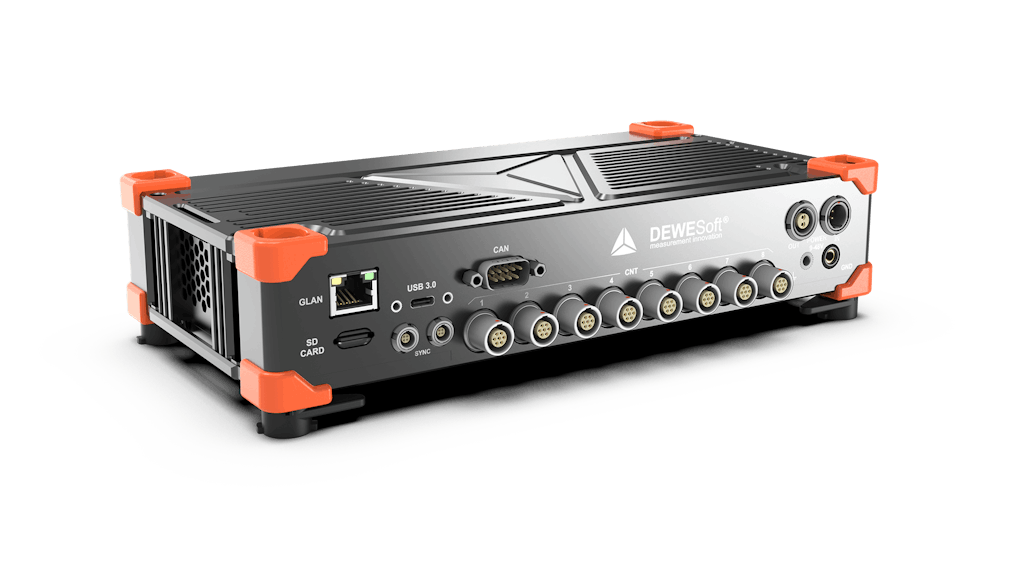

SIRIUS® XHS Geräte können jetzt mit acht SUPERCOUNTER® Eingängen konfiguriert werden. Die Eingangsstecker sind auf der Geräterückwand installiert.

Die folgenden Modi werden von den SIRIUS® XHS Zählereingänge unterstützt:

• Ereigniszählung

• Wellenform-Taktung

• Drehgeber

• Tacho

• Zahnradzähler

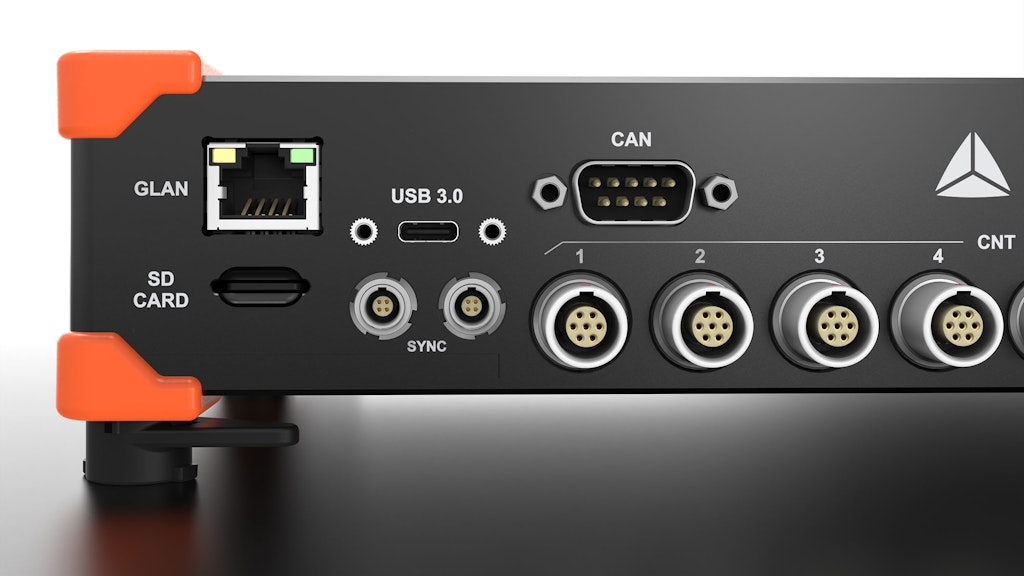

Die Zählereingänge verfügen über 7-polige Standard LEMO 1B-Buchsen, wie sie auch in anderen Dewesoft-Produktlinien (SIRIUS®, IOLITE®, KRYPTON®) verwendet werden.

Jeder Zählerkanal verfügt über drei Standardeingänge (A, B, Z), die für Encoderanwendungen erforderlich sind. Darüber hinaus bietet er +12 V und +5 V für die Sensorversorgung sowie einen digitalen Ausgang für Alarme und schnelle Triggerung.

Die Zähler der SIRIUS® XHS-Geräte verfügen über eine Zeitbasis von 150 MHz, eine maximale Bandbreite von 15 MHz und eine 32-Bit-Auflösung. Der Dewesoft SUPERCOUNTER® verfügt über eine erweiterte Eingangsfilterung, um Glitching-Probleme zu vermeiden. Die Zählereingänge sind mit 3,3 V TTL/CMOS-Logikpegeln kompatibel.

Die Zählerkanäle können auch als digitale Ausgänge verwendet werden. Die digitalen Ausgänge verwenden eine 5-V-Push-Pull-Logik mit einer schnellen Triggeroption. Das Trigger-Out-Modul ermöglicht digitale Ausgänge basierend auf benutzerdefinierten Bedingungen. Entweder vom analogen Eingangskanal oder vom digitalen Eingangskanal. Diese Triggeroption arbeitet in Echtzeit auf der Hardware selbst. Der Benutzer hat die Möglichkeit, die Form des Ausgangsimpulses in Bezug auf Verzögerung und Dauer anzupassen.

Die Gesamtansprechzeit kann unter 500 ns liegen, was sich bei zeitkritischen Anwendungen wie Notabschaltungen oder Alarmen als vorteilhaft erweist.

SUPERCOUNTER® auf SIRIUS® XHS sind ideal für Anwendungen wie elektrische Motortests. Dabei können Anwender zusätzlich zu den Spannungs- und Stromeingängen den Frequenzausgang des Drehmomentsensors sowie des Drehzahlsensors an die Zählereingänge anschließen, um die mechanische Leistung zu bestimmen und eine vollständige Analyse in der DewesoftX mit den Modulen Power Analyzer und Motor Analyser durchzuführen.

CAN-FD Eingang

Ab sofort sind alle SIRIUS® XHS Geräte mit CAN-FD Bussystemen kompatibel. CAN-FD steht mit voller Geschwindigkeit von bis zu 8 Mbit/s sowohl beim Lesen als auch beim Schreiben zur Verfügung. Selbstverständlich ist CAN-FD vollständig rückwärtskompatibel zum Standard CAN 2.0. CAN Output RT arbeitet jetzt mit einer Abtastrate von bis zu 1 kHz.
