BrückenmonitoringBrückenüberwachungssysteme

Die Datenerfassungssysteme von Dewesoft werden in Projekten der strukturellen Zustandsüberwachung und seismischen Überwachung von Brücken eingesetzt. Anwendungen reichen von Strukturmechanik bis zum kontinuierlichen Monitoring. Die Systeme ermöglichen verteilte Messungen mit hoher Kanalanzahl und das Remote-Monitoring von Autobahnüberführungen, Straßen, Gebäuden und Brücken.

IEPE

DMS, Dehnung und Spannung

Vollbrücke

Halbbrücke

Viertelbrücke

Spannung

Kraft

Video

EtherCAT

Lüfterlos

Temperatur

IP67

Brückenmonitoring Highlights

Schlüsselfertige Gesamtlösung

Die Brückenüberwachungslösung von Dewesoft bietet komplette und hochpräzise Datenerfassungssysteme, Datenlogger (einschließlich drahtloser Datenlogger) und die Möglichkeit, alle erforderlichen Sensoren anzuschließen, die für Projekte zur Überwachung des baulichen Zustands verwendet werden.

Verteilte Systeme

Dewesoft-Datenerfassungsgeräte sind so konzipiert, dass sie unter allen Bedingungen verteilt werden können. Die EtherCAT-Technologie ermöglicht es, Geräte in der Nähe der Sensoren zu platzieren und mit einem einzigen Kabel für Strom, Daten und Synchronisation anzuschließen. Per Kabel können Entfernungen bis zu 100 m zwischen den Datenerfassungsknoten überbrückt werden, und bei Verwendung von EtherCAT-auf-LWL-Konvertern sind praktisch unbegrenzte Abstände möglich.

Kompatibel mit vielen Sensoren

Die Eingangsverstärker unterstützen vielfältige Sensoren: z.B. DMS oder niederfrequente Beschleunigungssensoren zur Überwachung von seismischen Aktivitäten, Temperatur und Wetterfaktoren.

Alle Signale synchronisiert

Alle Messkanäle sind mit einer Präzision im Sub-Mikrosekundenbereich miteinander synchronisiert und werden somit den Anforderungen tief greifender Strukturanalysen gerecht.

Beeindruckender Dynamikbereich

Unsere Kunden behaupten, aufgrund der Dynamikbereiche von bis zu 160 dB, wahrnehmen zu können, wenn Fische gegen das Bauwerk stoßen.

Grosse Vielfalt an Konfigurationen

Von extrem robusten IP67-Einheiten mit sehr hohem Dynamikbereich bis hin zu kostengünstigen Systemen bieten wir maßgeschneiderte Lösungen für nahezu jede Struktur mit der Möglichkeit, Tausende von Datenpunkten zu überwachen und zu analysieren.

Leistungsstarke Software

Die Software DewesoftX bietet nicht nur Echtzeit-Diagnose, Vorverarbeitung und Datenreduktion mit leistungsstarken Mathematikfunktionen, sondern auch eine große Vielfalt an Speicheroptionen und Visualisierungsmöglichkeiten.

Offene Schnittstellen

Mit DewesoftX können Daten in vielen verschiedenen Formaten exportiert werden; auch die Live-Ausgabe über die OPC-UA-Schnittstelle oder moderne Cloud-Datendienste ist möglich.

Betriebsmodalanalyse (OMA)

Verwenden Sie aufgezeichnete Zeitdaten zur Parameter-Estimation von Modalmodellen (Frequenz, Dämpfung und Modal-Schwingform). Für die Bestimmung der OMA (Operational Modal Analysis) ist keine Information über die Anregung nötig. Die Dewesoft-Daten werden in die optional erhältliche Dewesoft ARTeMIS OMA Software exportiert und weiterverarbeitet.

Remote-Zugriff

Das gesamte System kann von der Ferne bedient werden und bietet getriggerte Speicherung, Alarme und andere Monitoringfunktionen mit der Möglichkeit, Daten lokal oder an weit entfernten Orten zu speichern.

Inklusive Software

Jedes Dewesoft Datenerfassungssystem wird mit der preisgekrönten DewesoftX Datenerfassungssoftware geliefert. Die Software ist einfach zu bedienen, bietet jedoch maximale Funktionalität. Alle Software-Updates sind für immer kostenlos, ohne versteckte Lizenz- oder jährliche Wartungsgebühren.

Dewesoft Qualität und 7 Jahre Garantie

Genießen Sie unsere branchenführende 7-Jahres-Garantie, jährliche Kalibrierung vorausgesetzt. Unsere Datenerfassungssysteme werden in Europa hergestellt, wobei nur die höchsten Qualitätsstandards zur Anwendung kommen. Wir bieten kostenlosen und kundenorientierten technischen Support. Ihre Investition in die Lösungen von Dewesoft ist für viele Jahre gesichert.

Instrumentierung zur Brückenüberwachung

Sensoren:

1 - Beschleunigungs- und Neigungsmessung: Dewesoft IOLITEdiw-3xMEMS-ACC-INC ein triaxialer MEMS-Beschleunigungs- und Neigungssensor mit EtherCAT-Schnittstelle, 8 g Messbereich.
2 - Verschiebungsmessung: Dewesoft IOLITEdiw-3xMEMS-ACC ist ein triaxialer MEMS-Beschleunigungssensor, der die Verschiebung durch doppelte Integration der Beschleunigung präzise misst.
3 - Messung der statischen Dehnung: Einbettungs-Dehnungsmessstreifen aus vibrierendem Draht zum Einbetten in Betonstrukturen zur Überwachung der statischen Dehnung von Beton.
4 - Alles in einer Wetterstation: Die Wetterstation misst die relative Luftfeuchtigkeit, Temperatur, Windgeschwindigkeit und -richtung, Helligkeit und Dämmerung.
5 - Dynamischer Dehnungsmessstreifen: Dynamischer Dehnungsmessstreifen zum Anschrauben für die Montage an der Struktur.

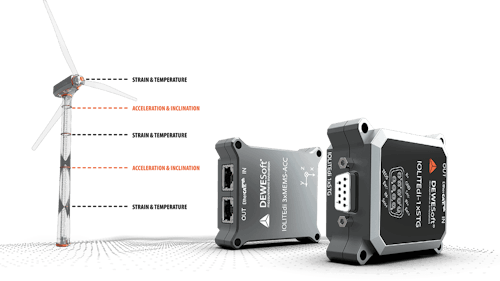

6 - IOLITEdiw-3xMEMS-ACC: Triaxialer MEMS-Beschleunigungsaufnehmer mit EtherCAT-Schnittstelle und 8 g Messbereich.
7 - Messung der Asphalttemperatur
8 - Korrosionssensor
0 - Messung von Lufttemperatur und Luftfeuchtigkeit

DAQ-Geräte:

10 - IOLITEd - Von Einkanal- bis hin zu verteilten Mehrkanal-Datenerfassungsgeräten, die Daten von Beschleunigungsmessern, dynamischen Dehnungsmessstreifen, Thermoelementen, RTDs, Wetterstationen, Potentiometern usw. lesen können.
11 - VW Funk-Datenlogger - Zum Auslesen der Daten von Schwingsaitensensoren.
12 - IOLITE LX - Ein eingebettetes Datenerfassungssystem und Datenlogger in einem.

Systemarchitektur

Die Datenerfassungssysteme von Dewesoft bieten mit ihrer breiten Palette an analogen und digitalen Eingängen Unterstützung für fast alle Arten von Sensor eines Drittanbieters in der strukturellen Gesundheitsüberwachung verwendet.

Alle EtherCAT-kompatiblen Geräte (IOLITE, IOLITEd, KRYPTON) können an das gleiche Netzwerk angeschlossen werden, was die Möglichkeit bietet, eine praktisch unbegrenzte Kanalkette mit Hilfe eines ein einziges Kabel, das Strom, Synchronisation und Daten liefert. Die gesamte EtherCAT-Kette wird unabhängig von der Entfernung auf 1us synchronisiert. Knoten-Knoten-Entfernungen können bis zu 100 m betragen.

Die gesamte Rohdaten von Datenerfassungsgeräten werden von Messeinheiten, auf denen die Datenerfassungssoftware DewesoftX läuft, erfasst und verarbeitet. Die verarbeiteten Daten werden über das TCP/IP-Netzwerk an den Werks- oder Cloud-Server gesendet. Die Daten können auf dem Client-PC abgerufen und angezeigt oder in der Zeitreihendatenbank (Historian) gespeichert und über Standardschnittstellen wie OPC/UA oder XCP an SCADA-Systeme oder Cloud-Software weitergeleitet werden, um Industrie 4.0-Anwendungen zu unterstützen.

Modalanalyse

Brücken sind ständigen Belastungen durch Verkehrslasten, Windkräfte, Temperaturschwankungen und Umweltbedingungen ausgesetzt. Das Verständnis ihres strukturellen Verhaltens ist entscheidend für die Gewährleistung der langfristigen Sicherheit und Leistungsfähigkeit. Dewesoft bietet eine Komplettlösung für die Modalanalyse von Brücken, einschließlich:

Operative Modalanalyse (OMA),
Experimentelle Modalanalyse (EMA), und
Betriebsablenkungsformen (ODS),

So können Ingenieure die strukturelle Integrität leicht beurteilen.

Betriebsmodalanalyse (OMA) - Nicht-invasive strukturelle Bewertung

OMA ist ideal für die Überwachung von Brücken unter realen Bedingungen, ohne dass kontrollierte Testanregungen erforderlich sind. Durch die Messung der natürlichen Reaktion der Brücke auf Umgebungslasten wie Verkehr oder Wind extrahiert die Dewesoft ARTeMIS OMA-Software Eigenfrequenzen, Dämpfungsverhältnisse und Modenformen mit hoher Genauigkeit. Anders als bei der ODS-Analyse werden bei der OMA äußere Krafteinflüsse eliminiert, so dass unvoreingenommene modale Informationen zur Verfügung stehen, die helfen, Anzeichen für strukturelle Probleme frühzeitig zu erkennen.

Experimentelle Modalanalyse (EMA) - Kontrollierte Strukturtests

Zur detaillierten Bewertung der Struktur wird die EMA eingesetzt, um die Brückenkonstruktion mit Schlaghämmern oder Rüttlern anzuregen, so dass die Ingenieure die einwirkenden Kräfte und Reaktionen direkt messen können. Diese kontrollierte Prüfung liefert wertvolle Daten für die Validierung numerischer Modelle, die Identifizierung struktureller Schwachstellen und die Optimierung von Brückenentwürfen. Die synchronisierten DAQ-Systeme von Dewesoft gewährleisten hochpräzise Messungen mit nahtloser Integration in Modalprüfsoftware für detaillierte Analysen.

Operating Deflection Shapes (ODS) - Visualisierung struktureller Bewegungen

Die ODS-Analyse ist eine intuitive Methode, um zu visualisieren, wie sich verschiedene Teile einer Brücke unter Betriebsbedingungen bewegen. Durch die Messung von Schwingungen an verschiedenen Punkten der Struktur helfen die ODS-Analysewerkzeuge von Dewesoft den Ingenieuren, Bereiche mit übermäßigen Bewegungen, Resonanzproblemen oder potenziellen strukturellen Schwachstellen zu erkennen. ODS ist eine leistungsstarke Ergänzung zu OMA und EMA und liefert eine klare Darstellung des realen Brückenverhaltens.

Erschwinglich, einfach zu implementieren und skalierbar

Die Brückenüberwachungslösungen von Dewesoft sind kostengünstig, schnell einzurichten und skalierbar, sowohl für temporäre Bewertungen als auch für die Langzeitüberwachung. Unsere vielseitigen DAQ-Systeme lassen sich nahtlos in ARTeMIS OMA und andere Tools für die Modalanalyse integrieren, sodass die Benutzer mit minimalem Aufwand Schwingungsdaten erfassen, DXD-Dateien direkt öffnen und erweiterte Analysen durchführen können.

Erfahren Sie mehr: Modalprüfung und Modalanalyse - Lösungsseite.

Robust und verteilbar

Dewesoft bietet sehr robuste Messmodule, die in einem großen Temperaturbereich, unter hoher Belastung und sogar in sehr feuchten und nassen Umgebungen funktionieren.

Diese Datenerfassungseinheiten lassen sich problemlos verteilen, so dass Sie sie in der Nähe der am Bauwerk angebrachten Sensoren platzieren können. Durch die so ermöglichte kürzere Kabelführung bei der Sensorverkabelung verbessert sich die Signalqualität, während das Risiko von Verkabelungsfehlern abnimmt und die Kosten sinken. Das EtherCAT-Protokoll ermöglicht Verbindungsdistanzen von bis zu 100 Metern zwischen den Datenerfassungsknoten. Dabei wird ein einziges Kabel für Daten, Versorgung und Synchronisation verwendet. Die Anlage kann mit EtherCAT-auf-LWL-Konvertern noch erweitert werden.

Fernzugriff, Monitoring und Speicherung

Die Software DEWESoft X bietet einfache und flexible Konfigurationsmöglichkeiten für Ihren Datenfluss. Sie können Daten lokal am Bauwerk selbst speichern, sie an ein entferntes Rechenzentrum weiterleiten oder beides. Bei der Konfiguration Ihres Datenflusses gibt es keine Einschränkungen.

Zur Überwachung der Live-Daten kann ohne zusätzliche Lizenzierungskosten eine unbegrenzte Anzahl an View Clients eingesetzt werden.

Dewesoft Historian: Zeitserien-Datenbank mit Echtzeit-Dashboard-Analysen

Das Softwarepaket Historian bietet eine Zeitreihen-Datenbank für die langfristige Datenspeicherung. Die Datenbank kann sich entweder lokal, auf einem entfernten Server oder in der Cloud befinden. Die Lösung basiert auf dem InfluxDB Zeitreihen-Datenbank Open-Source-Projekt.

Historian bietet mehrere nützliche Funktionen für Ihre historischen Daten:

Rohe und reduzierte Daten: Während die Rohdaten immer auf der Messeinheit gespeichert werden, um eine eingehende Analyse zu ermöglichen, übernimmt ein Historian die Rolle der langfristigen, reduzierten Datenspeicherung in der Cloud-Datenbank.
Datensicherheit und erneute Übertragung: Wenn die Verbindung zwischen der Messhardware und der Datenbank unterbrochen wird, werden die Daten sicher lokal auf der Messeinheit gespeichert und dann erneut an die Datenbank übertragen, wenn die Verbindung wieder verfügbar ist.
Tendenzen und Analysen: Historische Daten können jederzeit abgerufen und aus der Historian-Datenbank geladen und für die Trendanalyse sowie für eine tiefgreifende Analyse und die Identifizierung von Ursachen verwendet werden.

Anwendungen der Strukturüberwachung

Die Lösungen von Dewesoft zur Strukturüberwachung können für alle Arten von Anwendungen zur Überwachung des Strukturzustands maßgeschneidert und konfiguriert werden. Einige der häufigsten Anwendungen, die wir liefern:

Überwachung des Brückenzustands
Überwachung der Überführung
Überwachung der Dämme
Überwachung während der Bauphase
Überwachung von Hochhäusern

Referenzprojekte und Fallstudien

Dewesoft Structural-Health-Monitoring-Projekte wurden bereits an vielen Orten erfolgreich eingesetzt und liefern aussagekräftige Daten für die Entscheidungsfindung. Hier sind nur einige der Referenzfallstudien:

Siehe vollständige Liste der Dewesoft Fallstudien hier.
