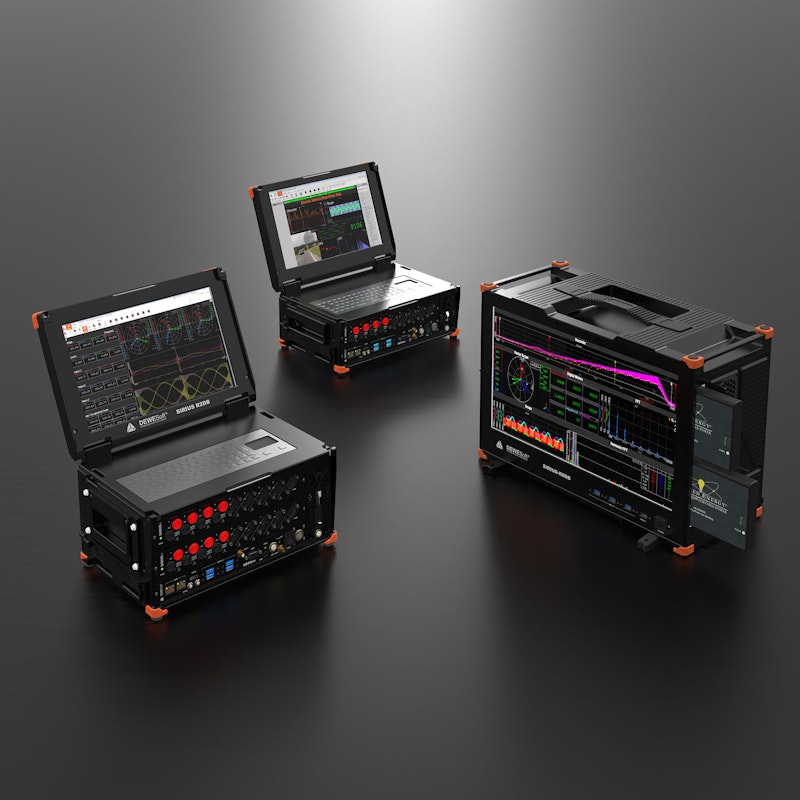

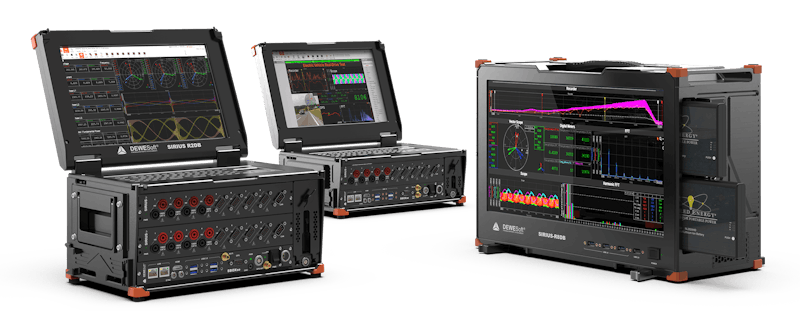

SIRIUS® R1DB/R2DB/R8DBTragbarer Leistungsanalysator

Übersicht über den tragbaren Netzanalysator von Dewesoft

Die tragbaren Stromversorgungsanalysatoren von Dewesoft sind voll integrierte Datenerfassungs- und Anzeigegeräte mit sicherer integrierter Datenspeicherung, Batterien für den völlig autonomen Betrieb und moderner Netzwerkkonnektivität.

Leistungsstarke Signalaufbereitungs- und Signalverarbeitungsfunktionen sorgen dafür, dass unsere tragbaren Netzanalysatoren für elektrische Prüf- und Messanwendungen im Feld, in der Industrie oder im Labor geeignet sind. Die hochgalvanische Isolierung der Analogverstärker und Stromversorgungsschaltungen schützt die Geräte vor Masseschleifen und sorgt für höchste Signalqualität.

Durch die einfache Integration beliebiger Stromsensoren und eine integrierte Sensorstromversorgung sind die Zeiten komplizierter Sensoranschlüsse und -konfigurationen vorbei.

Zusammenfassend lässt sich sagen, dass die tragbaren Netzanalysatoren von Dewesoft hochpräzise Geräte sind, die eine Messgenauigkeit von 0,03 % sowohl bei Spannungs- als auch bei Strommessungen bieten und über hohe Abtastraten und eine hohe Bandbreite verfügen.

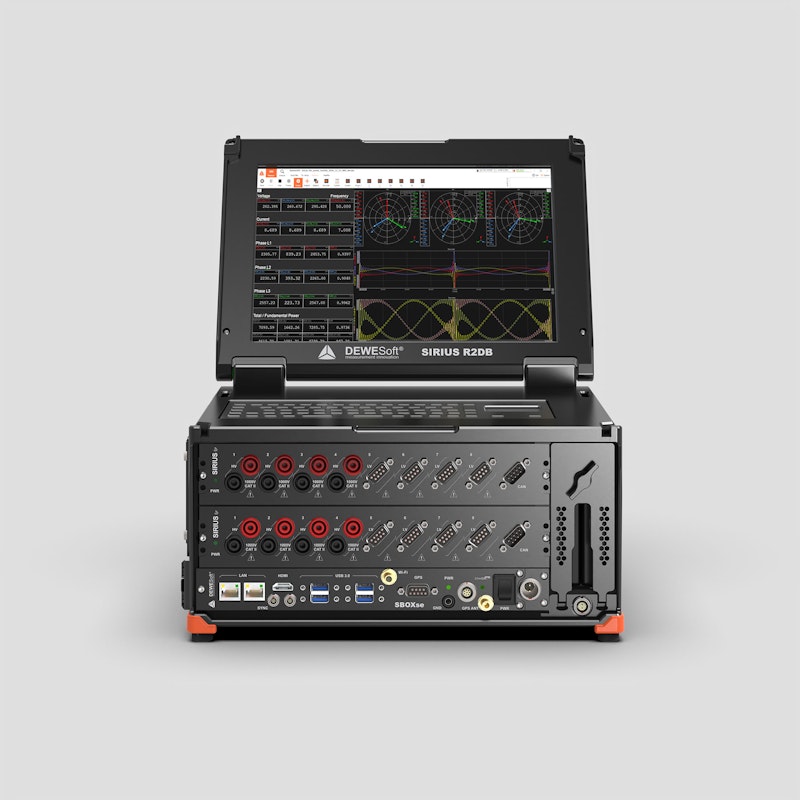

SIRIUS® R2DB: Tragbarer 8-phasiger Leistungsanalysator

Der SIRIUS® R2DB ist der große Bruder des SIRIUS® R1DB. Er verfügt über das gleiche kompakte All-in-One-Design, bietet aber doppelt so viele Eingangskanäle. Außerdem verfügt er über denselben integrierten Multi-Touch-LED-Bildschirm, eine leistungsstarke Datenverarbeitungs-CPU, einen SSD-Datenlogger und interne Hot-Swap-Batterien für einen vollständig autonomen Betrieb.

SIRIUS® R2DB Hardware-Funktionen:

• Bis zu 8-phasige Messung

• Bis zu 8 Hochspannungsverstärker mit direktem ±2000 V Eingang (CAT II 1000 V, CAT III 600 V)

• Bis zu 8 Stromeingangsverstärker

• Zwei Hochgeschwindigkeits-CAN-Busse und CAN-FD-Anschluss

• Bis zu 8 Zähler-/Encodereingänge

• Bis zu 24 digitale Eingänge

• Hochauflösendes Multi-Touch-LED-Display

• Integrierte CPU

• Bis zu 1 TB integrierter SSD-Speicher

• Integrierte Tastatur und Maus

Siehe die vollständigen technischen Daten des SIRIUS® R2DB.

16-Bit-SAR-ADC mit Hochgeschwindigkeitsabtastung

Unsere tragbaren Leistungsanalysatoren verfügen über Hochgeschwindigkeits-SIRIUS-Verstärker (HS), die mit 16-Bit-SAR-ADCs ausgestattet sind. Sie bieten eine hohe Bandbreite von 1 MHz und Erfassungsraten von bis zu 1 MS/s pro Kanal. Diese Verstärker sind ideal für die Aufzeichnung schneller Transienten und Anwendungen, die eine hohe Abtastrate erfordern, wie z. B. die Leistungsanalyse.

Es sind sowohl Verstärker für direkte Hochspannungseingänge (HV) als auch NS-Verstärker für direkte Stromsensoranschlüsse erhältlich. Darüber hinaus können alle Leistungsanalysatoren mit anderen verfügbaren Verstärkern für Dehnungsmessstreifen, IEPE und Ladungssignalkonditionierung konfiguriert werden, was unsere tragbaren Leistungsanalysatoren zu echten Multifunktionsgeräten macht.

SuperCounter®: Präzise Geschwindigkeits- und Winkelmessung mit Zähler- und Enkodersensoren

Die Datenerfassungssysteme von Dewesoft nutzen eine patentierte und markenrechtlich geschützte Technologie namens SuperCounter®.

Zählereingänge können die Drehzahl und den Winkel von rotierenden Maschinen messen. Im Vergleich zu Standardzählern, die nur ganzzahlige Werte nach einer Abtastung ausgeben (z. B. 1, 1, 2, 2, 3, 4), können die Dewesoft SuperCounter-Eingänge exakte Werte wie 1.37, 1.87, 2.37 usw. ermitteln, vollständig synchronisiert für Zeit und Amplitude.

Dies geschieht durch die Messung des genauen Zeitpunkts der steigenden Flanke des Signals mit einem zusätzlichen Zähler. Unsere SuperCounter-Eingänge arbeiten mit einer Zeitbasis von 102,4 MHz, unabhängig von der aktuellen analogen Abtastrate.

Die Zählereingänge sind perfekt für Anwendungen wie dem Auswuchten rotierender Maschinen, der Ordnungsanalyse und der Analyse von Torsionsschwingungen geeignet. Sie sind darüber hinaus vollständig synchronisiert mit Analog-, CAN-Bus- und anderen Datenquellen.

Batteriebetrieb mit eingebauten Li-Ionen-Akkus

Unsere tragbaren Netzanalysatoren verfügen über eingebaute Li-Ionen-Batterien, die eine vollständige Autonomie ohne externe Stromversorgung ermöglichen. Diese Eigenschaft macht die Systeme wirklich tragbar und autonom.

Die Batterien sind im laufenden Betrieb austauschbar, so dass Sie sie während der Messungen austauschen können, ohne das System abzuschalten oder die Prüfung zu unterbrechen.

Bei Anschluss an ein externes Netzteil werden die Akkus automatisch aufgeladen, und die Stromversorgung erfolgt über die angeschlossene Wechselstromquelle (im Lieferumfang enthalten).

Kapazität der Batterie:

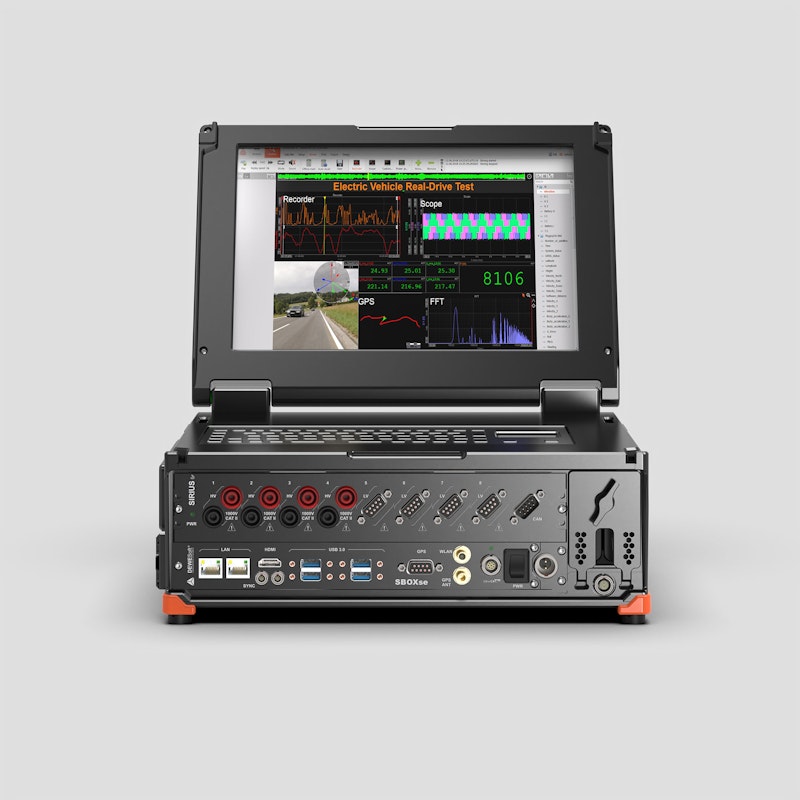

• SIRIUS® R1DB: 144 Wh (2 Li-Ionen-Zellen mit 72 Wh)

• SIRIUS® R2DB: 190 Wh (2 Li-Ionen-Zellen mit 95 Wh)

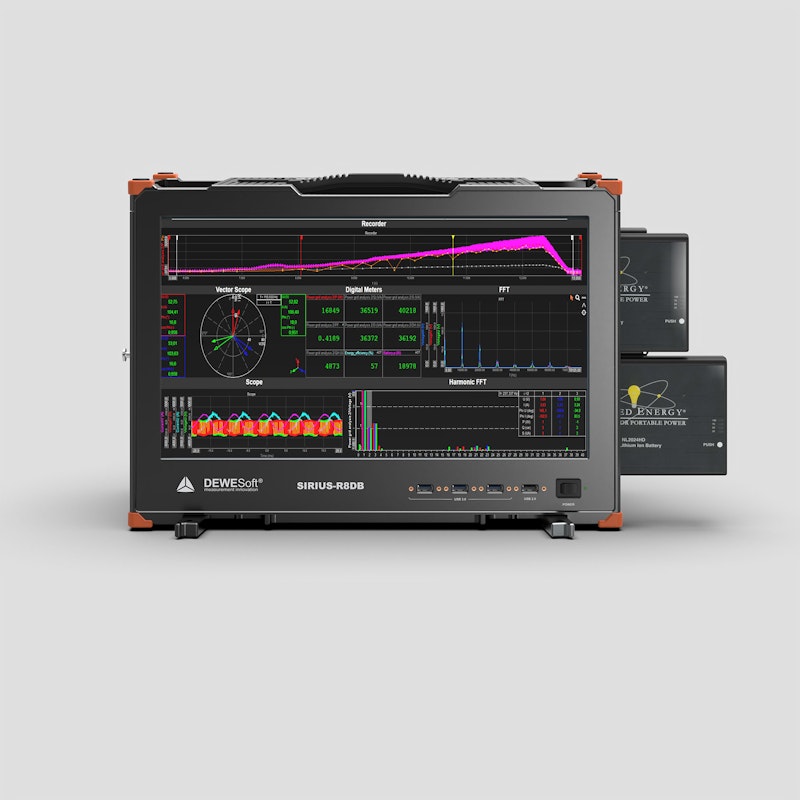

• SIRIUS® R8DB: 360 Wh (4 Li-Ionen-Zellen mit 90 Wh)

Kompatibel mit verschiedenen Stromsensoren

Richtige Stromwandler sind für elektrische Messungen unerlässlich. Unsere Leistungsanalysatoren sind mit einer breiten Palette verschiedener Stromsensoren kompatibel. Wir bieten verschiedene Stromsensortypen an, die perfekt mit unseren Leistungsanalysatoren zusammenpassen:

• DC-CT® Stromwandler

• Null-Fluss-Wandler

• Stromwandler mit Eisenkern

• Hall-kompensierte Stromzangen

• Fluxgate-Stromzangen

• Rogowsky-Spulenstromsonden

• Shunts

Alle unsere Stromsensoren verfügen über TEDS und können direkt von unseren Netzanalysatoren gespeist werden. Weitere Informationen finden Sie unter:

• DC-CT® Stromwandler Produktseite

• Aktuelle Sensoren Produktseite

Verschiedene Verdrahtungskonfigurationen mit einfacher und intuitiver Einrichtung

Die Datenerfassungssoftware DewesoftX bietet eine visuelle Auswahl verschiedener Verdrahtungsschemata und liefert Leistungsberechnungen für alle möglichen Verbindungen.

Vordefinierte Leistungsschemata:

• Gleichstrom

• Einphasig

• Zweiphasig

• Stern

• Dreieck

• V-Anschluss

• Aron-Anschluss

• Kombinierte Stern/Dreieck-Schaltung

Diese Verbindungen können mit oder ohne Ströme gemessen werden. Dank des modularen Aufbaus unserer Messgeräte und der mehrfach synchronisierten Leistungsmodule in unserer Software kann Dewesoft auch 6-, 7-, 9- oder 12-phasige Motoren analysieren.

Um mehr über die einzelnen Verbindungen zu erfahren, sehen Sie sich bitte die Dewesoft Power Analysis kostenlose Online-Schulung oder die Dewesoft Power Handbuch.

Reichhaltige Visualisierung

Nach dem Einrichten des Leistungsmoduls können Sie den Messbildschirm konfigurieren und anpassen. Zu den wichtigsten Anzeige-Widgets für die Analyse der elektrischen Leistung und der Netzqualität gehören die folgenden Anzeige-Widgets:

• Digitale Messgeräte: Anzeige verschiedener Momentanwerte, die vom Leistungsmodul mit Einheitenunterstützung berechnet werden. Mehr erfahren.

• Schreiber und X/Y-Schreiber: Der Dewesoft Leistungsanalysator bietet visuelle Schreiberanzeigen für Zeitbereichsdaten, die alle Parameter in einzelnen Intervallen anzeigen. Der X/Y-Rekorder kann online Orbitalplots erzeugen. Erfahren Sie mehr über Blockflöte und X/Y-Schreiber.

• Umfang: Zeigt die Wellenformen von Spannungen und Strömen an, einschließlich der Spannungen zwischen den Leitungen (U12, U23, U31) und zwischen Leitung und Erde (U1, U2, U3). Mehr erfahren.

• Vektor-Scope: Visualisiert die Beziehungen zwischen Spannungen und Strömen für bis zu 3-phasige Systeme. Mehrere Vektorskope und einzelne Oberschwingungen können gleichzeitig angezeigt werden. Die "Transparent"-Funktion ermöglicht den direkten Vergleich von Phasoren. Mehr erfahren.

• Harmonische FFT: Bietet eine einfache und umfassende Analyse von Oberschwingungen für Spannung, Strom, Leistung und Blindleistung, die alle mit der Grundfrequenz des Signals synchronisiert sind. Mehr erfahren.

• Konturdiagramm: Eine 2D-Grafik, die 3D-Daten mithilfe von Konturen oder farbcodierten Bereichen darstellt. Diese Visualisierungstechnik hilft dabei, Muster und Beziehungen in komplexen Datensätzen, wie z. B. Effizienzkarten für Motoren, aufzuzeigen und erleichtert das Verständnis und die Analyse der Informationen. Mehr erfahren.

Wirkungsgrad- und Verlustkartierung von AC-Motoren und Wechselrichtern

Die Analyse des Wirkungsgrads von Elektromotoren und Umrichtern zielt darauf ab, die Motorleistung zu verbessern, indem der Wirkungsgrad der elektrischen Eingangsleistung im Verhältnis zur mechanischen Ausgangsleistung optimiert wird. Dieser Prozess kann die Anwendung von Clarke- und Park-Transformationen beinhalten, die ein besseres Verständnis der Beziehung zwischen der Phase der Eingangsleitung, dem induzierten Magnetfeld und dem mechanischen Drehwinkel ermöglichen.

Alle relevanten Einstellungen für diese Art der Analyse sind nun auf der neuen Registerkarte "Motoranalyse" im Modul "Leistung" zusammengefasst. Diese Registerkarte umfasst:

• Optionen zur Einrichtung der Motoranalyse

• Umrechnungen und Effizienzberechnungen

• Integration mit mehreren neuen eigenständigen Mathematikmodulen

Das Modul Motoranalyse verwendet verschiedene mathematische Module und Widgets, wie z. B.:

• Resolver-Sensor

• 2D/3D-Kartierung

• Konturdiagramm-Widget

Ausführlichere Informationen finden Sie in den folgenden Quellen:

• Prüfung von Elektromotoren und Umrichtern

• Handbuch zur Analyse von Elektromotoren

Berechnung der Energie

Das Dewesoft Power Modul berechnet auch automatisch die Energie des gemessenen Systems. Diese Funktion ermöglicht die Berechnung sowohl positiver als auch negativer Energie und bietet ein umfassendes Verständnis der Systemleistung.

Darüber hinaus ermöglicht das Mathematikmodul die Berechnung der Effizienz, die für die Bewertung und Optimierung des Systembetriebs unerlässlich ist. Diese Fähigkeit ist besonders vorteilhaft bei verschiedenen Anwendungen, wie z. B.:

• Rekuperationsbremssysteme: Analysieren Sie die beim Bremsen zurückgewonnene Energie, um die Effizienz und Leistung des Systems zu verbessern.

• Batterieprüfung: Messen Sie die Energiezufuhr und -abgabe, um die Effizienz, die Kapazität und den allgemeinen Zustand der Batterie zu beurteilen.

Diese Funktionen machen Dewesoft Power Analyzers zu einem vielseitigen und leistungsstarken Werkzeug für die Energieberechnung und Effizienzanalyse in verschiedenen Anwendungen.
