Standby-LeistungPrüfung des Stromverbrauchs von elektronischen Geräten

Standy-Messungen nach IEC-62301-Standard so einfach wie noch nie ... mit dem Dewesoft Power Analyzer

Standby-Leistung Highlights

Dewesoft Qualität und 7 Jahre Garantie

Genießen Sie unsere branchenführende 7-Jahres-Garantie, jährliche Kalibrierung vorausgesetzt. Unsere Datenerfassungssysteme werden in Europa hergestellt, wobei nur die höchsten Qualitätsstandards zur Anwendung kommen. Wir bieten kostenlosen und kundenorientierten technischen Support. Ihre Investition in die Lösungen von Dewesoft ist für viele Jahre gesichert.

Standby-Leistung

Eine wichtige Säule zur Reduzierung des globalen Energieverbrauchs ist die Steigerung der Energieeffizienz. Die Reduzierung des Standby-Stromverbrauchs von elektronischen Geräten ist ein großer Schritt hin zu mehr Energieeffizienz und ist in der internationalen Norm IEC 62301 definiert.

Es gibt mehrere Anforderungen für die Messung der Standby-Leistung. Messgeräte müssen in der Lage sein, sehr geringe Ströme (<1 mA) und sehr geringe Leistungen mit einer bestimmten Genauigkeit (<0,5 W mit einer Genauigkeit von 0,01 W> 0,5 W mit einer Genauigkeit von 2%) zu messen.

Eine Analyse der Harmonischen bis zur 49. Ordnung (2,5 kHz) ist erforderlich. Für den Testvorgang ist es außerdem notwendig, die Spannung der Stromversorgung, den THD, die Temperatur usw. zu messen, die alle innerhalb der spezifizierten Grenzen liegen müssen.

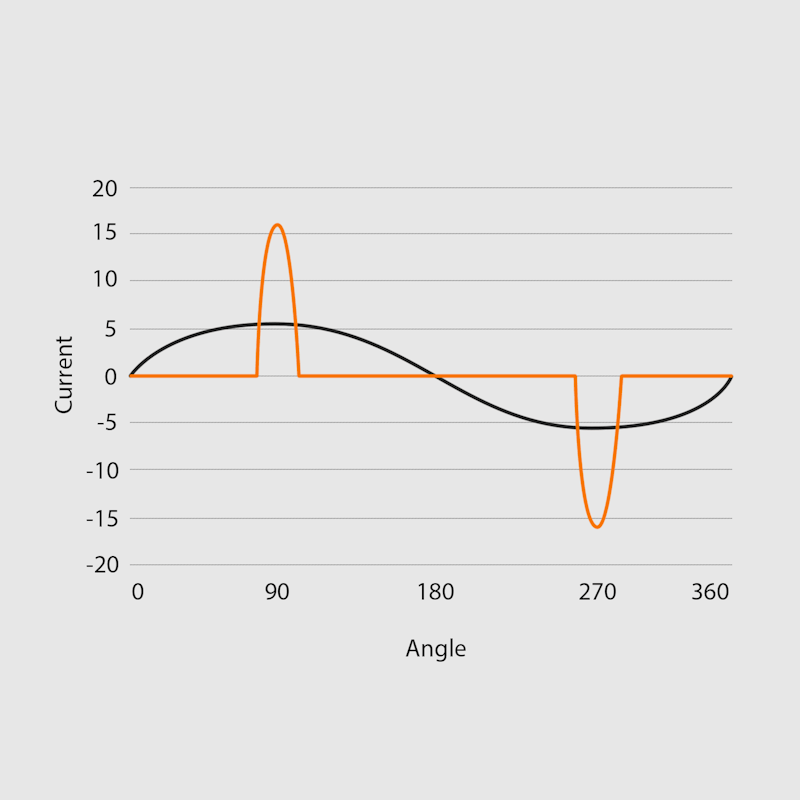

Ströme mit hohem Scheitelfaktor

Die größte Herausforderung bei der Analyse der Standby-Leistung ist die korrekte Messung der Ströme mit hohem Scheitelfaktor.

Die hohen Scheitelfaktoren werden durch den getakteten Strom der Netzteile verursacht. Ferner erzeugen Eingangsfilter häufig Blindströme, die ein Vielfaches des Wirkstroms betragen können.

Bei Standard-DAQ-Systemen mussten daher Messbereiche viel höher eingestellt werden als vom reinen Sinussignal gefordert, was die Genauigkeit verringert. Die hochdynamischen Eingänge (160 dB) des SIRIUS DAQ-Systems mit DualCoreADC-Technologie ermöglichen beides zugleich - die hochgenaue Messung von kleinen und großen Signalen mit nur einem Messeingang.

Dual-Core Technologie

Die DualCoreADC-Technologie des SIRIUS DAQ-Systems verwendet zwei 24-Bit-AD-Wandler pro Kanal parallel.

Einer von beiden misst den vollen Eingangsbereich und der andere nur 5% des Bereichs. Dies führt zu der höchstmöglichen Genauigkeit sowohl für den hohen als auch für den niedrigsten Amplitudenanteil des Signals in einer Messung.

Diese einzigartige Technologie ist revolutionär für die Leistungsmessung im Standby-Modus und erreicht bisher unerreichte Genauigkeiten.

Highlights

DualCoreADC® Technologie für die präzise Messung (160 dB Dynamikbereich) von geringen Strömen mit hohem Crest - Faktor
Oberschwingungen und THD-Messung
Rohdaten

Typische Konfiguration

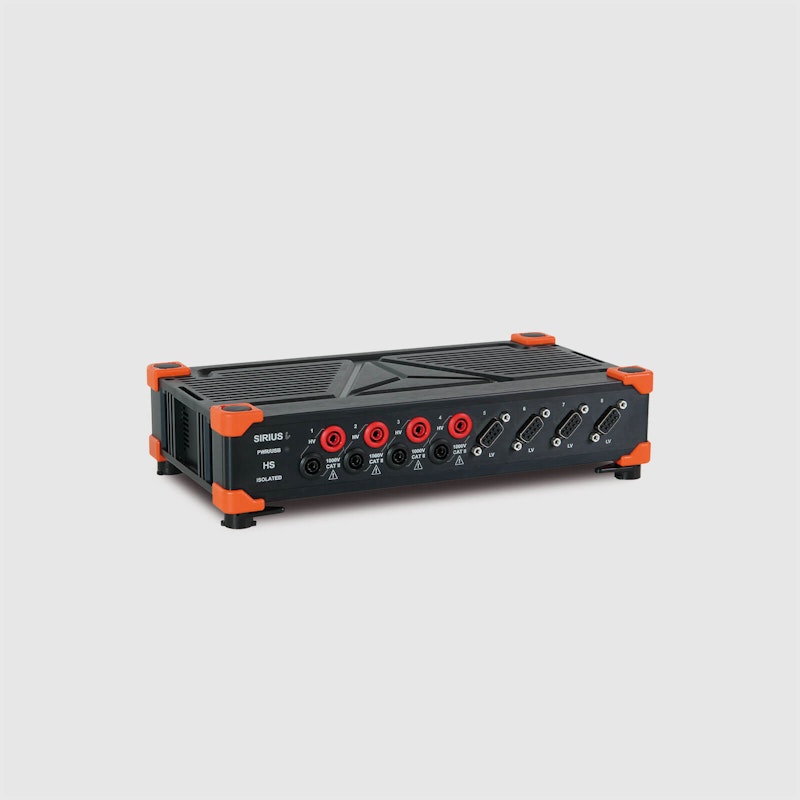

Für die typische Konfiguration empfehlen wir SIRIUS modulares DAQ-System mit hochdynamischen 160 dB DualCoreADC-Verstärkern und hochgenauen Stromsensoren:

Hochspannungs- und Stromeingänge
Hochpräzise Stromwandler
