SIRIUS® R3Rackmontierbares Datenerfassungssystem

Datenerfassungs System für 19" Zoll Rack-Montage, bestehend aus Industrie Computer mit integrierten SIRIUS Einschüben, für die einfache Erweiterung mit Standard PC Komponenten.

IEPE

IEPE

Elektrische Ladung

Elektrische Ladung

Spannung

Spannung

Höhere Spannungen

Höhere Spannungen

Strom

Strom

DMS, Dehnung und Spannung

DMS, Dehnung und Spannung

Vollbrücke

Vollbrücke

Halbbrücke

Halbbrücke

Viertelbrücke

Viertelbrücke

LVDT

LVDT

Zähler und Enkoder

Zähler und Enkoder

Digitale Signale

Digitale Signale

Thermoelement

Thermoelement

RTD

RTD

Widerstand

Widerstand

CAN-Bus

CAN-Bus

OBDII

OBDII

J1939

J1939

DSI-Adapter kompatibel

DSI-Adapter kompatibel

TEDS Unterstützung

TEDS Unterstützung

Galvanische Trennung ±1000 V

Galvanische Trennung ±1000 V

GPS und GLONASS

GPS und GLONASS

RTK

RTK

SSD

SSD

Ethernet

Ethernet

LAN

LAN

WI-FI

WI-FI

USB 2.0

USB 2.0

USB 3.0

USB 3.0

IP20

IP20

SIRIUS® R3 Highlights

High-End Signalkonditionierung

Dieses Datenerfassungssystem basiert auf der SIRIUS DAQ-Technologie und bietet die gleichen vielseitigen und leistungsfähigen Frontends für die Signalkonditionierung. Eine detaillierte SIRIUS DAQ-Technologieübersicht finden Sie auf der SIRIUS-Produktseite.

Bis zu 48 Analogeingänge

Das R3 Instrument kann mit bis zu drei SIRIUS DAQ-Einschüben für insgesamt 48 analoge Eingänge für jeden beliebigen Sensor konfiguriert werden.

Bis zu 24 Zähler-/Enkoder-Eingänge

Bis zu 24 Zähler / Encoder oder 72 digitale Eingangskanäle, alle basierend auf unserer patentierten SUPERCOUNTER®-Technologie mit 100 MHz Basis.

Bis zu 3 isolierte CAN-Ports

Bis zu 3 CAN 2.0b-Ports mit 1 Mbit/s Baudrate mit zusätzlicher Unterstützung für CCP, OBDII, J1939 und CAN-Ausgang.

Hochleistungs-Computer

Der leistungsfähige Computer unterstützt den Einbau von Standard-Komponenten, wodurch eine allfällige Erweiterung/Konfigurationsänderung von Festplatte, Arbeitsspeicher, CPU etc erleichtert wird.

19’’ Zoll Rack-Montage

In jedem 19'' Rack-Schrank montierbar.

Sensor Speisespannung

Die Verstärker bieten eine kanalunabhängige einstellbare rauscharme Präzisions-Spannungsversorgung für Ihre Sensoren.

Digitale Zähler-/Enkoder-Eingänge

Jeder Zählerkanaleingang verfügt über drei digitale Eingänge, für Enkoder, Zahnradsensor, Tacho, Periodendauer, Pulsbreite, Tastverhältnis, Frequenz- und Winkelmessung, etc. mit der patentierten SuperCounter®-Technologie.

Alle Eingänge synchronisiert

Alle SIRIUS-Eingangskanäle - analog, digital oder CAN - sind vollständig synchronisiert. Mehrere SIRIUS-Geräte können in Reihe geschaltet und dadurch synchronisiert werden.

Inklusive Software

Jedes Dewesoft Datenerfassungssystem wird mit der preisgekrönten DewesoftX Datenerfassungssoftware ausgeliefert. Die Software ist einfach zu bedienen, bietet jedoch tiefe Funktionalität. Alle Software-Updates sind für immer kostenlos, ohne versteckte Lizenz- oder jährliche Wartungsgebühren.

Dewesoft Qualität und 7 Jahre Garantie

Genießen Sie unsere branchenführende 7-Jahres-Garantie, jährliche Kalibration vorausgesetzt. Unsere Datenerfassungssysteme werden in Europa hergestellt, wobei nur die höchsten Qualitätsstandards zur Anwendung kommen. Wir bieten kostenlosen und kundenorientierten technischen Support. Ihre Investition in die Lösungen von Dewesoft ist für viele Jahre gesichert.

SIRIUS® Signalaufbereitungstechnik

Die Datenerfassungssysteme basieren auf unserer erstklassigen SIRIUS®-Signalkonditionierungstechnologie und bieten die gleichen leistungsstarken Technologien:

  • DualCoreADC®-Technologie: hoher Dynamikbereich und Signal-Rausch-Verhältnis (SNR).

  • SuperCounter®-Technologie: synchronisierte Hochgeschwindigkeits-Winkel- und Geschwindigkeitsmessung.

  • Galvanische Isolierung: Kanal-zu-Kanal- und Kanal-zu-Masse-Isolierung für beste Signalqualität und Sicherheit.

Hinweis: Die galvanische Trennung gilt nicht für SIRIUS mini und MINITAURs.

Einfach und kostengünstig erweiterbar

Das leistungsfähige R3-Datenerfassungssystem ist in ein Standard-PC-Gehäuse integriert und ermöglicht daher eine einfache Erweiterung mit kundenspezifischer Hardware.

CPU, Speicher, Grafikkarte, Festplatte oder sogar SIRIUS DAQ Einschübe können einfach ausgetauscht und umgerüstet werden.

19'' Zoll Rack-Montage

Das R3 ist konzipiert für den einfachen Einbau in einen 19-Zoll Rackschrank. Das Aluminium-Chassis enthält Griffe mit Schrauben und einen einfachen Einschubmechanismus.

Individuell konfigurierbare Eingänge

SIRIUS DAQ Messmodule sind in 8- oder 16-Kanal Konfigurationen mit differenziellen Eingängen in folgenden Optionen erhältlich:

  • mit 1000-V Kanal-zu-Kanal, Kanal-zu-Masse Isolation und isolierter Geräteversorgung

  • mit isolierter Geräteversorgung ohne Kanal-zu-Kanal Isolation.

Standard- oder kundenspezifisches Front-End

SIRIUS DAQ Messmodule sind mit 8 oder 16 Kanälen pro Modul erhältlich. Es stehen Standard-Frontend-Konfigurationen zur Verfügung oder Sie können jeden der acht verfügbaren Kanalsteckplätze aus der Liste der verfügbaren Verstärker frei konfigurieren. Bei einigen Verstärkern können Sie zwichen mehrere Steckertypen wählen. Auf Ihren Wunsch hin können wir auch einen kundenspezifischen Steckertyp entwickeln. Bitte kontaktieren Sie uns, um die möglichen Optionen zu besprechen.

Das oberste Messmodul auf dem Bild zeigt ein Beispiel für ein benutzerdefiniertes Front-End.

Verfügbare Signalverstärker

SIRIUS® Datenerfassungssysteme bieten verschiedene Signalkonditionierungsmodule, die in drei Gruppen unterteilt sind.

DualCoreADC® Verstärker

Eingänge mit hohem Dynamikbereich (160dB)

Diese Verstärker verfügen über zwei 24-Bit-Delta-Sigma-ADCs. Jeder Kanalverstärker hat zwei A/D-Wandler, die das Eingangssigal mit hoher und niedriger Verstärkung gleichzeitig messen. Dadurch wird der volle mögliche Messbereich des Sensors abgedeckt und eine Übersteuerung des Signals verhindert.

Mit der DualCoreADC Technologie erreichen die SIRIUS Datenerfassungssysteme mehr als 130 dB Signal-Rausch-Verhältnis und mehr als 160 dB im dynamischen Bereich. Das ist 20-mal besser als bei 24-Bit-Messsystemen und 20-mal weniger Rauschen.

Jeder Kanal ist in der Lage, das Eingangssignal mit einer Abtastrate von 200 kS/s zu erfassen.

High-Density (HD)-Verstärker

Höhere Kanaldichte. Kein Dual-Core. Optimierter Preis.

High-Density (HD)-Verstärker sind mit demselben 24-Bit-Delta-Sigma-ADC mit Anti-Aliasing-Filter und 200 kS/s Abtastrate pro Kanal ausgestattet. Der Hauptunterschied zu den DualCoreADC®-Verstärkern besteht darin, dass die HD-Verstärker jeden der beiden Delta-Sigma-ADCs als separaten Eingang verwenden und somit die Anzahl der Eingangskanäle verdoppeln, während die hervorragenden Signal-Rausch- und Dynamikbereichsspezifikationen erhalten bleiben.

SIRIUS High-Density-Signalkonditionierungskarten bieten somit die doppelte Anzahl an Eingangskanälen (16 analoge Kanäle) im gleichen Gehäuse. Diese Module bieten das beste Verhältnis von Preis pro Kanal und Leistung.

Hochgeschwindigkeits-Verstärker (HS)

16-Bit-SAR-ADC mit Hochgeschwindigkeitsabtastung

SIRIUS® High-Speed (HS) Verstärker sind mit einem 16-Bit SAR ADC ausgestattet. Sie bieten hohe Bandbreiten und Erfassungsraten von bis zu 1 MS/s Abtastrate pro Kanal. Diese Verstärker eignen sich für die Aufzeichnung schneller Transienten und für Anwendungen, bei denen eine hohe Abtastrate erforderlich ist (z. B. bei der Leistungsanalyse).

Für die SIRIUS®-Module mit High-Speed (HS)-Eingängen kann man aus 8 verschiedenen Eingangsverstärkern wählen.

VerstärkerSpannungStromWiderstandDMSIEPEEl. LadungRTDThermoelementPotentiometerLVDTTEDSSensorspeisung
DualCoreADC® Verstärker (8 analoge Kanäle per Modul, Dual 24-bit Sigma-Delta ADC, 200 kS/s/Kanal)
ACCExt. Shunt
CHGExt. Shunt
UNIDSIDSIDSIDSI
STGDSIDSIDSIDSIDSI
STGMDSIDSIDSIDSIDSIDSI
HV
LVDSIDSIDSIDSIDSIDSI
MULTIDSIDSIDSIDSIDSIDSI
MIC200Ext. Shunt
High-Density (HD) Verstärker (16 analoge Kanäle per Modul, 24-bit Sigma-Delta ADC, 200 kS/Kanal)
ACCExt. Shunt
STGSDSIDSIDSIDSIDSIDSI
LVDSIDSIDSIDSIDSIDSI
High-Speed (HS) Verstärker (8 analoge Kanäle per Modul, 16-bit SAR ADC, 1 MS/s/Kanal)
ACCExt. Shunt
CHGExt. Shunt
STGDSIDSIDSIDSIDSI
HV
LVDSIDSIDSIDSIDSIDSI

*DSI = Dewesoft Sensor Interface. Erfahren Sie mehr über DSI-Adapter.

Sehen Sie sich die vollständigen technischen Spezifikationen von SIRIUS an, um detaillierte Angaben zu den SIRIUS DAQ-Systemen und Verstärkern zu erhalten.

IEPE-Sensor-Check

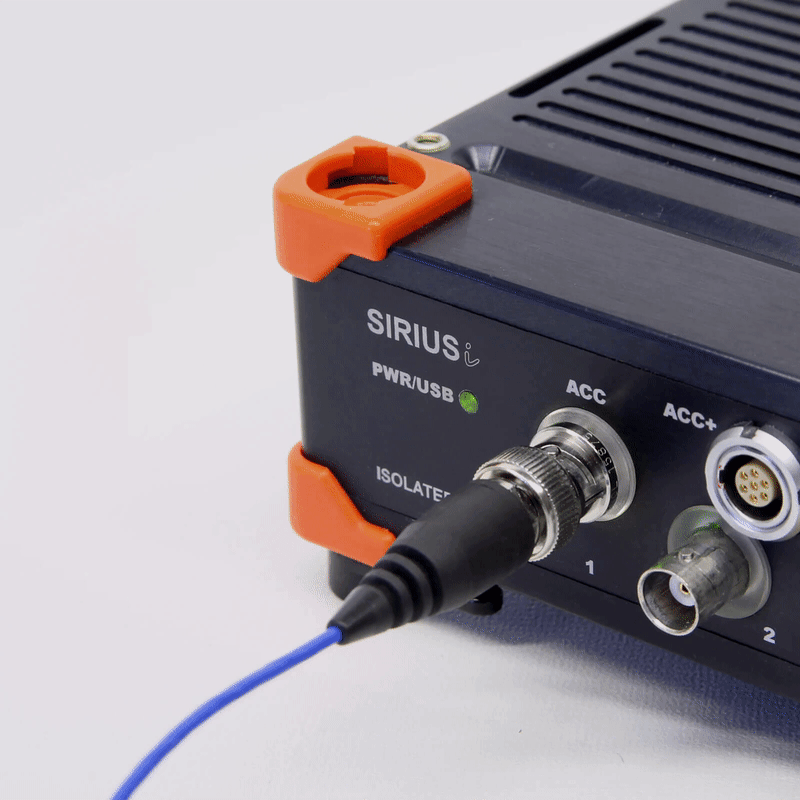

Der SIRIUS ACC Eingang für IEPE Sensoren besitzt einen LED Ring rund um den Stecker. Wird ein Sensor angeschlossen, überprüft das Messgerät ständig den Stromfluss zum Sensor und schaltet die LED auf grün oder rot, je nachdem, ob die Impedanz des Sensors in Ordnung ist.

Auf diese Weise erhalten Sie sofort eine visuelle Rückmeldung, ob alle IEPE-Sensoren und die Verkabelungen korrekt sind. Dies ist nur ein weiteres kleines, aber sehr nützliches Detail, das Ihr Leben als Testingenieur ein wenig einfacher macht.

CAN- und CAN FD-Schnittstelle

Die SIRIUS®-Messverstärker sind standardmäßig mit einem CAN/CAN FD-Anschluss zur Analyse von CAN-Busdaten ausgestattet. Zusätzlich bieten wir ein reines CAN-SIRIUS®-Modul an, das 9 CAN-Anschlüsse in einem SIRIUS®-Gehäuse unterbringt.

Die CAN-Schnittstelle unterstützt das Senden und Empfangen von CAN 2.0b-Daten mit voller Geschwindigkeit von 1 Mbit/s, während die CAN FD-Schnittstelle als Hochgeschwindigkeits-CAN-Port mit Datenraten von bis zu 8 Mbit/s ausgeführt ist. Ebenfalls möglich ist die Dekodierung von J1939, J1587 Busdaten, sowie OBD II.

Alle CAN-Kanäle sind galvanisch isoliert, um eine problemlose CAN-Erfassung mit maximaler Signalqualität zu gewährleisten.

Die SIRIUS® CAN-Schnittstelle bietet folgende Möglichkeiten:

  • Erfassen Sie CAN-Bus-Daten synchron zu den analogen Eingängen

  • Erweiterte CAN-Aufzeichnung, -Speicherung und -Analyse

  • Online-Überwachung und Dekodierung von CAN-Nachrichten

  • Offline-Dekodierung von CAN-Nachrichten

  • Visuelles Display zur Anzeige von CAN-Daten

  • Mathematische Online- und Offline-Analyse von CAN-Kanälen

  • Import und Export von CAN-DBC-Konfigurationsfiles

  • OBDII auf CAN, J1939 und XCP/CCP Unterstützung

  • CAN Sendemodus

SOFTWARE

Preisgekrönte Datenerfassungssoftware kostenlos enthalten

Dewesoft Datenerfassungssysteme werden immer gemeinsam mit der preisgekrönten Datenerfassungssoftware DewesoftX geliefert. Es handelt sich um die weltweit fortschrittlichste und benutzerfreundlichste Software für Messdatenaufzeichnung und Signalverarbeitung. Software und Hardware arbeiten perfekt aufeinander abgestimmt. Intuitive Bedienung trotz umfassender Funktionalität machen jede Test- und Messaufgabe zum Kinderspiel.

Und das Beste daran? Sie erhalten lebenslange KOSTENLOSE Software-Updates und technischen Support. Die Software wird ständig weiter entwickelt. Alle 3 Monate wird eine neue Hauptversion veröffentlicht, mit neuen Funktionen, Optimierungen und andere Verbesserungen. Es gibt keine versteckten Kosten und die Software wird immer kostenlos bleiben.

Plug and Play

Der Anschluss des DAQ-Systems und der Sensoren könnte nicht schneller und einfacher sein. Die DewesoftX-Software erkennt automatisch alle angeschlossenen Messsysteme und die mit TEDS ausgestatteten Sensoren - somit wird die Kanalkonfiguration automatisch ausgeführt. Mit Funktionen wie

  • Automatische Hardware-Erkennung,

  • Intelligente Sensoren,

  • Erstellen eigener TEDS-Sensoren,

  • Sensor-Check,

  • Automatische SI-Einheitenumrechnung,

  • Signalvorschau in Echtzeit,

  • Schnellzugriff auf Sensorverdrahtung und Pinbelegung,

sind Sie in Sekundenschnelle und ohne Verwechslungsgefahr für die Messung bereit. Verbringen Sie weniger Zeit mit der Konfiguration Ihrer DAQ-Hardware und arbeiten Sie produktiver. Zeit ist Geld!

Messen und Speichern

Leistungsstarke Speichermöglichkeiten mit mehr als 500 MB/s Datenübertragungsrate. Das bedeutet, dass Sie Ihre hochauflösenden Daten immer mit voller Geschwindigkeit speichern können und sich nie wieder Sorgen über einen Datenverlust machen müssen, der Ihre Tests gefährden könnte. Die Speicherfunktionen von DewesoftX bieten:

  • Datenerfassung in Echtzeit

  • Synchronisierte Erfassung von Analog-, Zähler-, Video-, GPS-, CAN-Bus- und vielen anderen Quellen

  • Erweiterte Trigger und Alarme

  • Einzel- oder Mehrdateienspeicherung

  • Speicherung in entfernten und verteilten Netzen

  • Automatisierte Prüfabläufe

Selbst wenn Sie Gigabytes an Daten speichern, sorgt unser innovatives Dateiformat dafür, dass Sie Ihre Daten im Handumdrehen neu laden und analysieren können.

Analysieren und Veröffentlichen

NVH, Strukturprüfung, Leistungsanalyse und mehr. Vergessen Sie die Verwendung mehrerer Messgeräte verschiedener Hersteller, und komplexer Softwarelösungen zur Aufzeichnung und Analyse Ihrer Daten. DewesoftX bietet einen One-Stop-Shop für alle Prüf- und Messaufgaben. Unsere Software bietet:

  • Online- und Offline-Mathematik

  • Flexible visuelle Echtzeit-Anzeigen

  • Unterstützung für synchronisierte Videos

  • PDF- und Word-Berichterstellung

  • Datenexport in viele Standarddateiformate

  • KOSTENLOSES Anzeigen und Analysieren gespeicherter Daten

DewesoftX wurde gemeinsam mit Test & Measurement-Ingenieuren entwickelt und bietet eine komplette Prüflösung in einem einzigen Softwarepaket, das einfach und intuitiv zu bedienen ist.

Kostenlose Updates auf Lebenszeit

Wir bieten Ihnen ein Lizenzmodell ohne Bluff oder versteckte Kosten für unsere Datenerfassungssoftware. Alle drei Monate wird eine neue Hauptversion veröffentlicht, die neue Funktionen, Leistungssteigerungen und Fehlerbehebungen mit sich bringt, ohne dass für Sie zusätzliche Kosten anfallen. Alle Updates für unsere bestehenden Benutzer sind für immer kostenlos.

Unbegrenzte Lizenzplätze

Unser Lizenzierungsmodell bietet eine unbegrenzte Anzahl von Plätzen für die Analyse der aufgezeichneten Daten. Die aufgezeichnete Datendatei ist die Grundlage für die Lizenz. Geben Sie die Datei einfach an Ihre Kollegen weiter und sie können die Software kostenlos herunterladen und die Daten vollständig analysieren. Es werden keine zusätzlichen Lizenzen benötigt.

Kostenlose technische Unterstützung

Der Kunde steht bei uns an erster Stelle. Kostenloser weltweiter technischer Support ist für unsere DAQ-Software und -Hardware verfügbar. Unser technisches Support-Team ist reaktionsschnell und wird sich um jede Support-Anfrage kümmern und sie so schnell wie möglich lösen. Technischer Support vor Ort in unseren lokalen Niederlassungen ist ebenfalls für Sie verfügbar.
