Elektromotor und Wechselrichter EntwicklungKomplettlösung für die Prüfung von Elektro- und Hybridantriebssträngen

Die Leistungsanalysatoren von Dewesoft bieten integrierte Lösungen für die Prüfung von Elektromotoren und Wechselrichtern und ermöglichen die Messung zahlreicher Spannungs- und Stromeingangskanäle. Mit der Möglichkeit, bis zu acht 3-Phasen-Systeme sowie Temperatur, Vibration, Drehzahl, Drehmoment, CAN und mehr in nur einem, vollständig synchronisierten Gerät zu messen, wird eine gründliche und genaue Prüfung gewährleistet.

Erweiterte Funktionen für die Abbildung von Wirkungsgrad und Verlusten bei Elektromotoren und Umrichtern vervollständigen diese schlüsselfertige Lösung und bieten alles, was Sie für eine umfassende Analyse benötigen, in einem einzigen leistungsstarken Tool.

5-MHz-Bandbreite

Spannung

Höhere Spannungen

Isolierung CAT II 1000 V

Isolierung CAT III 600 V

Strom

DC-Strom

AC-Strom

PTP-Synchronisierung

IRIG- und GPS-Zeitcode

Widerstand

DMS, Dehnung und Spannung

Schwingung

Zähler und Enkoder

SD-Karte

openDAQ-konform

USB 2.0

USB 3.0

Ethernet

EtherCAT

PoE (Stromversorgung über Ethernet)

CAN-Bus

CAN FD

CAN Ausgabe

XCP/CCP

Elektromotor und Wechselrichter Entwicklung Highlights

Einfach zu bedienen

Dewesoft Netz- und Stromversorgungsanalysatoren bieten Plug-and-Play-Funktionen mit der preisgekrönten Software DewesoftX. Die Hardware und Sensoren werden automatisch erkannt. Wählen Sie einfach die Eingangskanäle und Leistungsparameter aus, die Sie berechnen möchten, und das Leistungsanalysatormodul erledigt den Rest.

Vier-Quadranten-Betrieb

Beobachten Sie den Motorbetrieb in allen vier Quadranten, um ein vollständiges Verständnis der Leistung sowohl im Motor- als auch im Generatorbetrieb, in Vorwärts- und Rückwärtsrichtung zu erhalten. Diese detaillierte Ansicht ermöglicht es dem Benutzer, den gesamten dynamischen Bereich der Antriebsstrangfähigkeiten gründlich zu analysieren und zu bewerten.

15 MS/s Abtastrate

Die Hardware des Dewesoft Power Analyzers umfasst Hochgeschwindigkeitsverstärker, die Abtastraten von bis zu 15 MS/s pro Kanal bieten. Diese Verstärker verwenden SAR-Analog-Digital-Wandler mit integrierten Hardware-Filterfunktionen.

5-MHz-Bandbreite

SIRUS® XHS Leistungsanalysatoren bieten eine Erfassung und Analyse mit einer Bandbreite von 5 MHz und einer Abtastrate von bis zu 15 MS/s pro Kanal.

0,03 % Genauigkeit

Unsere Signalverstärker bieten eine hohe Genauigkeit bei der Spannungs- und Strommessung mit einer Genauigkeit bei der Leistungsmessung von bis zu 0,03 %.

Leistungsberechnungen

Das System berechnet über 100 Leistungsparameter, darunter P, Q, S, PF und cos phi. Es bietet außerdem vollständige Rohdatenaufzeichnungsfunktionen sowie Funktionen wie ein Oszilloskop, FFT und Oberwellenanalyse. Diese Berechnungen können sowohl online als auch im Post-Processing durchgeführt werden.

Prüfung der Effizienz

Das Modul zur Analyse des Wirkungsgrads von Motoren und Umrichtern von Dewesoft optimiert die elektrische Eingangsleistung im Vergleich zur mechanischen Ausgangsleistung mithilfe fortschrittlicher Techniken wie Clarke- und Park-Transformationen. Alle Einstellungen für die Motoranalyse sind im Modul "Motoranalyse" zusammengefasst, das Einrichtungsoptionen, Transformationen und Effizienzberechnungen enthält.

GPU-Verarbeitung

Selbst bei Abtastraten von bis zu 15 MS/s liefert die Power Analyzer Software Echtzeitberechnungen, indem sie die Mehrkern-Grafikkartenverarbeitung nutzt.

Bis zu 64 Kanäle

Unser Netzanalysator kann mit bis zu 64 Kanälen in einem einzigen Gehäuse konfiguriert werden. Für Anwendungen mit höheren Anforderungen an die Kanalanzahl können mehrere Messgeräte synchronisiert werden.

Stromsensoren

Wir bieten und unterstützen alle Arten von Stromsensoren, wie z. B. Nullfluss-Stromwandler, AC/DC-Stromzangen, Rogowsky-Spulen und Shunts. Bei diesen Sensoren handelt es sich um echte RMS-Sensoren, die in einer Vielzahl von Modellen erhältlich sind und direkt von unseren Netzanalysatoren gespeist werden.

Zusätzliche Eingänge

Unser Netzanalysator kann auch verschiedene Signale wie IEPE, Thermoelemente, digitale Zähler, Geschwindigkeit, Winkel, GPS, CAN, XCP, FlexRay, Video usw. messen, die alle vollständig synchronisiert sind.

Speicherung von Rohdaten

Dewesoft Netz- und Stromversorgungsanalysatoren speichern immer die Rohdaten, so dass Sie die Möglichkeit haben, alle Parameter während der Nachbearbeitung neu zu berechnen. Dies gewährleistet vollständige Datenintegrität und ermöglicht eine detaillierte Analyse und Validierung nach Abschluss der Messung.

Kostenlose Updates auf Lebenszeit

Wir veröffentlichen alle drei Monate eine neue Hauptversion der DewesoftX-Software. Neue Versionen enthalten Geschwindigkeitsoptimierungen, Fehlerbehebungen, generelle Features die allen Nutzern zugute kommen, und Features für spezifische Signalverarbeitungs- und Mathematikmodule. Alle Software-Updates sind für alle bestehenden Benutzer völlig kostenlos.

Dewesoft Qualität und 7 Jahre Garantie

Genießen Sie unsere branchenführende 7-Jahres-Garantie, jährliche Kalibrierung vorausgesetzt. Unsere Datenerfassungssysteme werden in Europa hergestellt, wobei nur die höchsten Qualitätsstandards zur Anwendung kommen. Wir bieten kostenlosen und kundenorientierten technischen Support. Ihre Investition in die Lösungen von Dewesoft ist für viele Jahre gesichert.

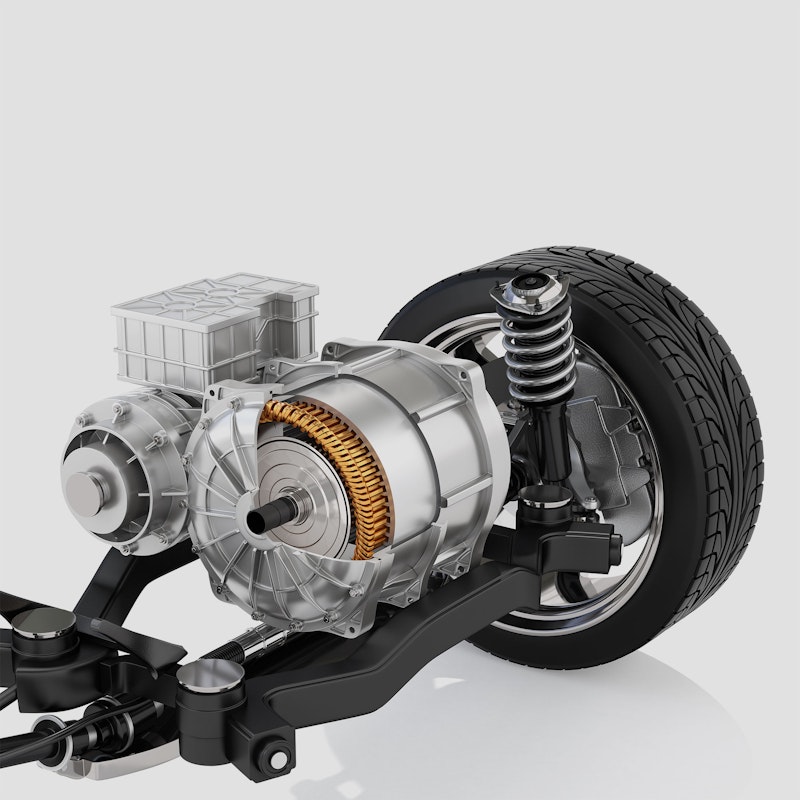

Prüfung von Elektromotoren und Umrichtern

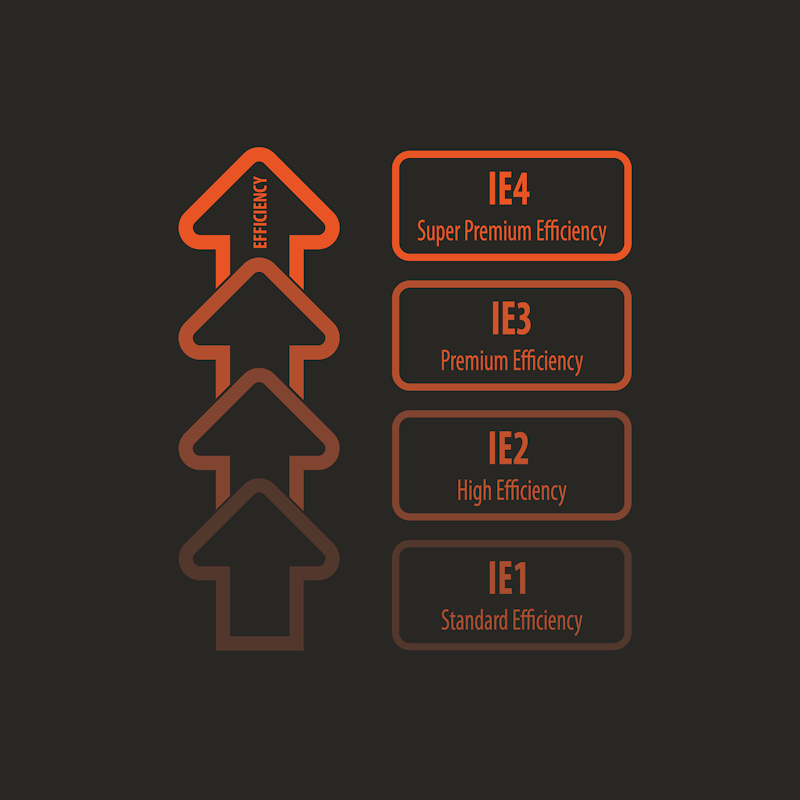

Da die Anforderungen an die Energieeffizienz von Elektromotoren steigen, ist die Einhaltung von Normen wie der IEC 60034 von entscheidender Bedeutung. Diese Norm schreibt vor, dass alle Asynchronmotoren mindestens das Effizienzniveau IE2 erfüllen müssen. Anders als früher, als die Verluste auf 0,5 % geschätzt wurden, ist jetzt eine genaue Bestimmung dieser Verluste erforderlich. Das Erreichen genauer Wirkungsgrad- und Verlustmessungen erfordert höchste Präzision in der gesamten Messkette.

Die Lösungen von Dewesoft zur Analyse der elektrischen Leistung in Kombination mit zusätzlichen Kalibrierungsoptionen für Stromsensoren gewährleisten höchste Genauigkeit bei allen Leistungsmessungen. Unser modulares Hardware-Design ermöglicht die Messung von bis zu 12-Phasen-Motoren sowie von mechanischen Parametern wie Drehzahl, Drehmoment und Verformung.

Unsere Netzanalysatoren können auch Parameter wie Vibrationen, Schallpegel und Temperatur messen, die alle vollständig mit den Leistungsparametern synchronisiert sind. Die Einbeziehung der Netzqualitätsanalyse (Grundleistung, Oberschwingungen, THD usw.) erweitert die umfassenden Analysefähigkeiten.

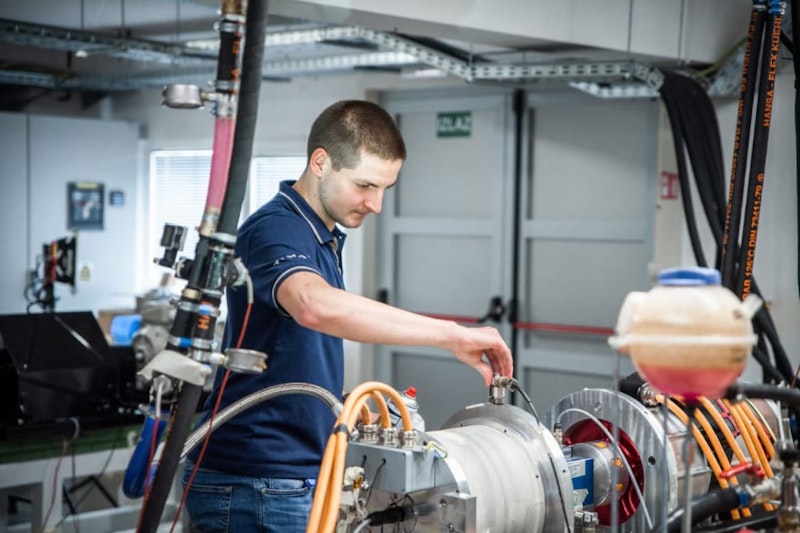

Umfassende und genaue Wechselrichteranalyse

Die Netzanalysatoren von Dewesoft ermöglichen eine detaillierte und hochgenaue Analyse verschiedener Wechselrichter. Ihre modularen und präzisen Datenerfassungssysteme unterstützen die Messung aller Eingangs-/Ausgangs-Konfigurationen, einschließlich bis zu 7-phasiger Wechselstromsysteme.

Es kann Grundfrequenzen von 0,5 Hz bis 3 kHz und Schaltfrequenzen bis zu mehreren hundert kHz analysieren und ermöglicht so alles von der Wirkungsgradbestimmung bis zur detaillierten Analyse jedes einzelnen Schaltimpulses. Die Rohdatenspeicherung ermöglicht die Analyse und Darstellung jedes einzelnen Schaltimpulses, wie z. B. das Einschwingverhalten, im Scope. Das Netzqualitätsmodul berechnet automatisch THD, Oberschwingungen und andere Metriken. Die Transientenaufzeichnung erfasst Spannungs- und Stromspitzen, was besonders bei großen Kabellängen nützlich ist.

Die hohe Flankensteilheit des Umrichterausgangs (bis zu 10 kV/μs) kann kapazitive Leckströme oder hohe Motorlagerströme verursachen, die den Motor beschädigen können. Dewesoft misst all diese Parameter auf einfache Weise, und alle Analyseoptionen sind während der Messung verfügbar. Die Spannungssteilheit (dU/dt) für jeden einzelnen Impuls kann bestimmt und statistisch klassifiziert werden, was die Auslegung und Prüfung von Wechselrichtern und Filtern vereinfacht.

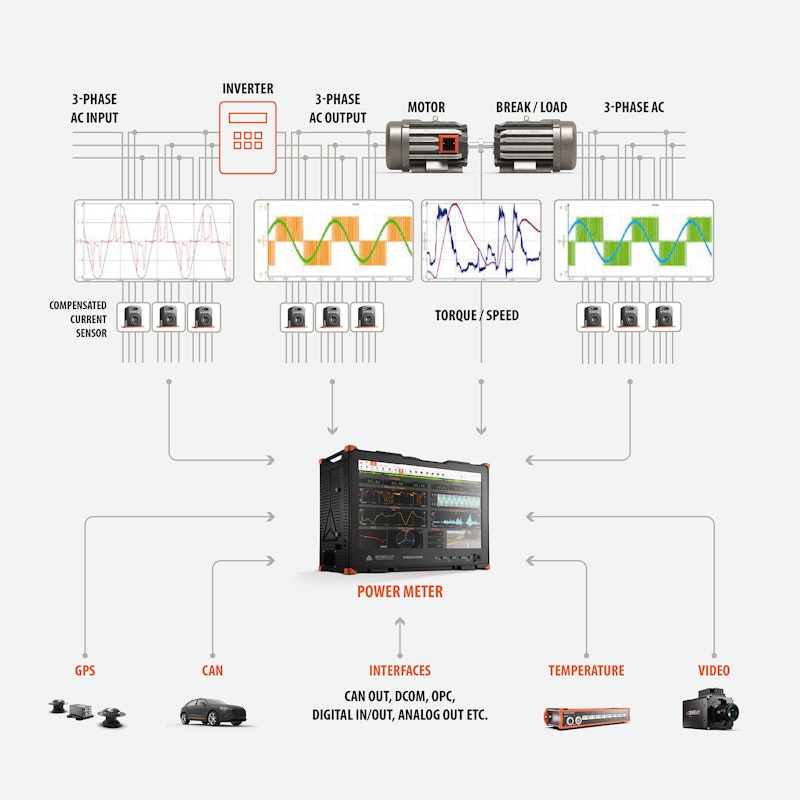

Kombinierte Prüfung von Elektromotor und Wechselrichter

Die kombinierte Prüfung von Motoren und Wechselrichtern erfordert eine hohe Anzahl von Eingangskanälen für Spannungs- und Strommessungen sowie eine vollständig synchronisierte Datenerfassung. Die Dewesoft-Lösung ermöglicht die Messung von 8x 3-Phasen-Systemen mit einem einzigen Gerät, was die synchrone Messung eines gesamten Energiesystems (z. B. Elektrofahrzeug, Flugzeug, Schiff) ermöglicht. Diese Funktion integriert alle Funktionalitäten der Motor- und Umrichterprüfung und unterstützt zusätzliche Parameter wie Drehzahl, Drehmoment, Temperatur, Video, GPS & IMU und CAN/CAN FD.

Traditionell wurden für Prüfstandsanwendungen mehrere Geräte benötigt, darunter ein Leistungsanalysator, ein Oszilloskop, ein Datenlogger und ein CAN-Logger. Die Lösung von Dewesoft fasst all diese Funktionen in einem einzigen Gerät zusammen, das Rohdaten mit voller Abtastrate speichert und Echtzeitanalysen ermöglicht.

Die DewesoftX DAQ-Software bietet einzigartige Nachbearbeitungsfunktionen, die eine Analyse (Mathematik, Leistungsanalyse) nach Abschluss der Messung ermöglichen. Sie können sogar Einstellungen ändern oder Messfehler korrigieren, z. B. die Phasenspannungen anpassen, wenn sie falsch angeschlossen wurden, ohne die Messung zu wiederholen. Dieser innovative Arbeitsablauf bietet außergewöhnliche Freiheit und Flexibilität.

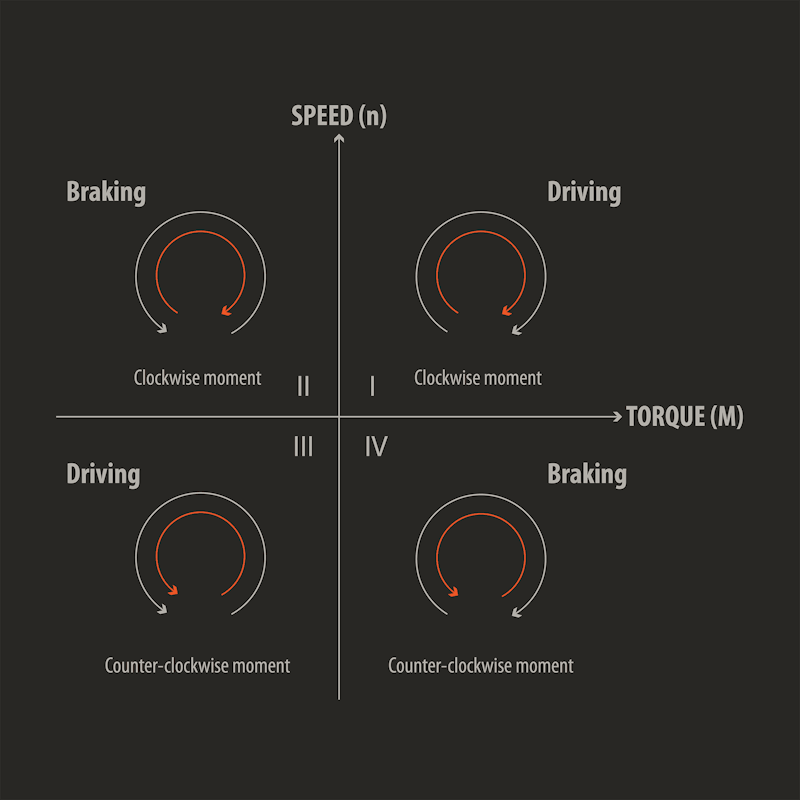

Vier-Quadranten-Betrieb

Mit dem Dewesoft-Motoranalysesystem können Sie den Motorbetrieb in allen vier Quadranten beobachten. Dies ermöglicht dem Benutzer, die Motorleistung sowohl im Motor- als auch im Generatorbetrieb zu verstehen und zu analysieren, sowohl in Vorwärts- als auch in Rückwärtsrichtung.

Diese umfassende Sichtweise hilft bei der Beurteilung des gesamten dynamischen Spektrums der Fähigkeiten des Antriebsstrangs.

Optimieren Sie Ihre Motorleistung

Maximieren Sie Leistung und Langlebigkeit: Durch die Kenntnis des Motoreffizienzkennfelds können die Betreiber den Motor in seinem optimalen Bereich betreiben und so Spitzenleistungen und eine längere Lebensdauer sicherstellen.
Verbesserung des Energieverbrauchs für alle Maschinen: Die Identifizierung von Bereichen mit maximalem Wirkungsgrad hilft, den Motor unter Bedingungen zu betreiben, die den Energieverbrauch minimieren, wovon sowohl große als auch kleine Maschinen profitieren.
Potenzielle Ausfälle vorhersagen: Die Analyse von Parametern wie der Drehmomentwelligkeit kann auf potenzielle mechanische Probleme oder Verschleiß hinweisen und so eine rechtzeitige Wartung ermöglichen, um Ausfälle zu vermeiden.
Sicherheit gewährleisten und Gefahren vorbeugen: Die frühzeitige Erkennung von Anomalien, wie z. B. einer ungewöhnlichen Drehmomentwelligkeit, kann gefährliche Betriebszustände abwenden.
Verbessern Sie die Kontrollalgorithmen: Die Kenntnis der Motoreigenschaften ermöglicht eine Feinabstimmung der Steuerungsalgorithmen, was zu einem reibungsloseren Betrieb und einer besseren Reaktionsfähigkeit führt.
Benchmarking: Sie können die Leistung verschiedener Motorenmarken oder -konstruktionen vergleichen, um die beste Lösung für Ihre Anwendungen zu finden.

Merkmale der Leistungsanalyse

Analysieren Sie 1-12-Phasen-Motoren.
Analysieren Sie bis zu acht 3-Phasen-Systeme parallel in einem einzigen Netzanalysator.
Die Speicherung und Analyse von Rohdaten ermöglicht Online- und Offline-Berechnungen.
Transienten- und Fehleraufzeichnung.
Scope, Vector Scope, Harmonische, FFT-Analysator in einem einzigen Gerät.
Zusätzliche Messungen wie Geschwindigkeit, Drehzahl, Drehmoment, Temperatur, Vibration, Verformungen usw.
Analyse und Kartierung von Effizienz und Verlusten.
Messung der mechanischen Parameter.
Verschiedene Frequenzen (DC, 16,7Hz, 25 Hz, 50Hz, 60Hz, 400Hz, 800Hz, variable Frequenz).
Analyse der Spannungsanstiegszeit (dU/dt).
Kalibrierung des Stromsensors - Korrektur von Phase und Amplitude.
Filter-Analyse.

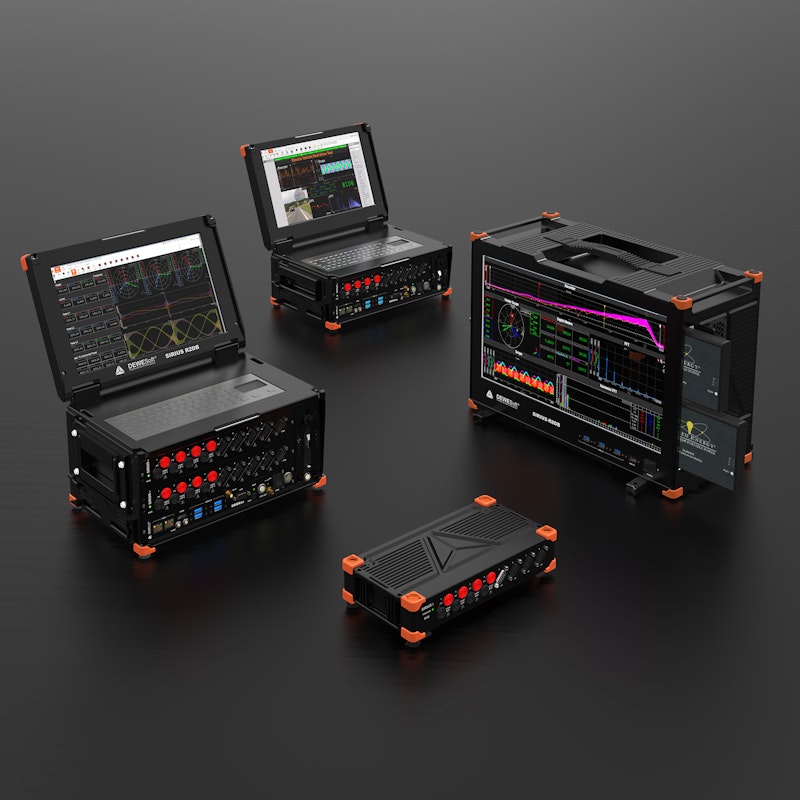

Typische Konfigurationen

Für die typische Konfiguration empfehlen wir R2DB oder R8D / R8DB DAQ System mit der folgenden Konfiguration:

4 - 12x Spannung
4 -12x Strom
1x Drehmoment
1x Geschwindigkeit
Zusätzliche Eingänge - analog, digital, CAN, GPS, Video usw.

Weitere Informationen finden Sie auf der R2DB- und R8-DAQ-Systemproduktseite.

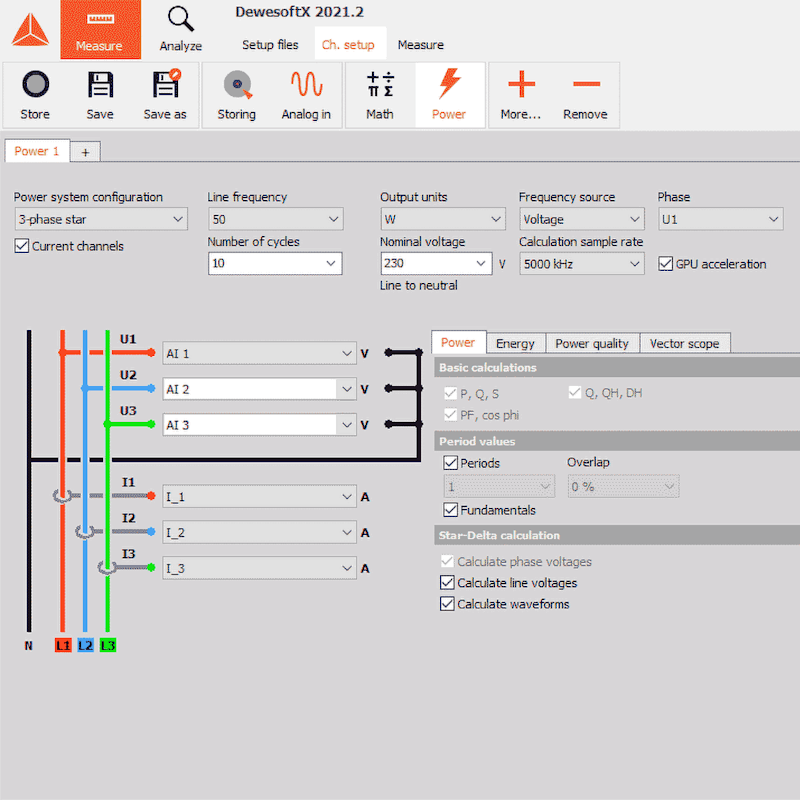

Verschiedene Verdrahtungskonfigurationen mit einfacher und intuitiver Einrichtung

Die Datenerfassungssoftware DewesoftX bietet eine visuelle Auswahl verschiedener Verdrahtungsschemata und liefert Leistungsberechnungen für alle möglichen Verbindungen.

Vordefinierte Leistungsschemata:

Gleichstrom
Einphasig
Zweiphasig
Stern
Dreieck
V-Anschluss
Aron-Anschluss
Kombinierte Stern/Dreieck-Schaltung

Diese Verbindungen können mit oder ohne Ströme gemessen werden. Dank des modularen Aufbaus unserer Messgeräte und der mehrfach synchronisierten Leistungsmodule in unserer Software kann Dewesoft auch 6-, 7-, 9- oder 12-phasige Motoren analysieren.

Um mehr über die einzelnen Verbindungen zu erfahren, sehen Sie sich bitte die Dewesoft Power Analysis kostenlose Online-Schulung oder die Dewesoft Power Handbuch.

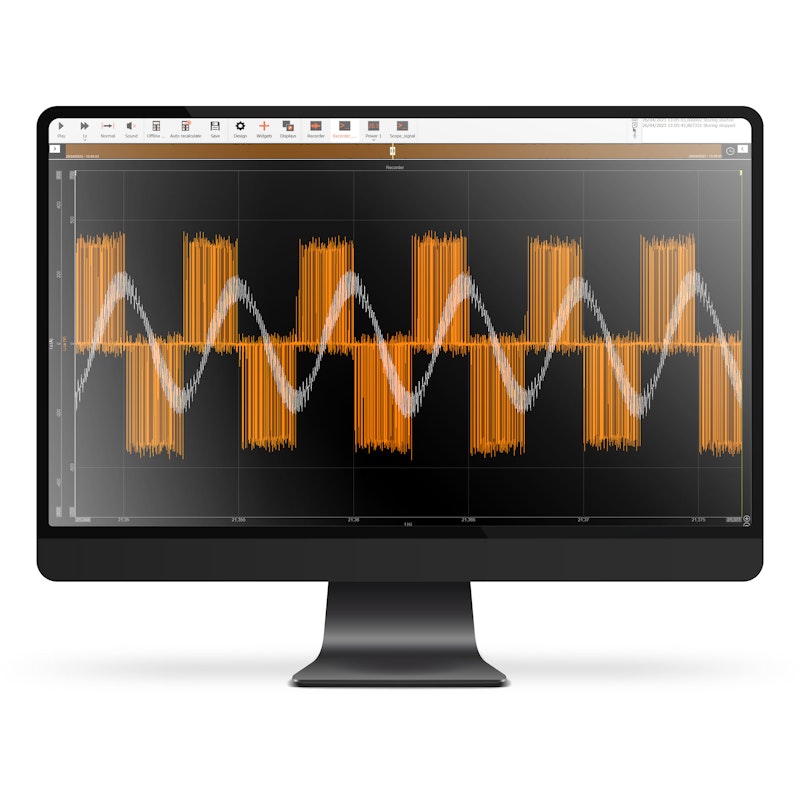

Auswahl der Frequenzquelle

Der Dewesoft Power Analyzer ermöglicht es dem Benutzer, die Frequenzquelle für seine Messungen zu wählen. Die verfügbaren Optionen sind:

Spannung
Aktuell
Externe Frequenzquelle

Diese Funktion ist besonders bei der Messung von Wechselrichtern von Vorteil. Umrichtermessungen können aufgrund des PWM-modulierten Spannungssignals, das die Bestimmung der korrekten Zeitspanne erschwert, schwierig sein. Andererseits ist das Stromsignal aufgrund der hohen Induktivität in der Motorspule im Allgemeinen weniger verzerrt.

Daher ist die Verwendung des Stromsignals als Frequenzquelle oft die bessere Wahl für Wechselrichtermessungen. Dieser Ansatz gewährleistet eine genaue Frequenzbestimmung für jede Anwendung.

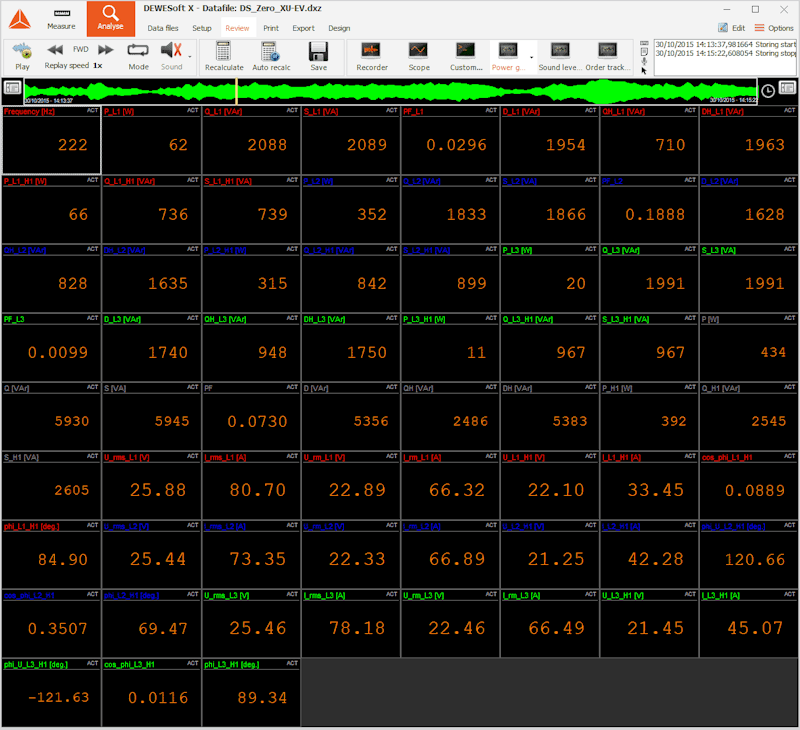

Berechnungen der elektrischen Leistung

DewesoftX Software zur Datenerfassung zeichnet automatisch Spannungs- und Stromrohdaten auf und berechnet und speichert gleichzeitig alle Leistungsparameter, einschließlich:

Wirkleistung (P), Blindleistung (Q), Scheinleistung (S), Verzerrungsleistung (D)
Cos φ, Leistungsfaktor
P, Q, Cos φ für jede Harmonische

Berechnungen für mehrere Stromversorgungssysteme

Die Netzanalysatoren von Dewesoft können mehrere Stromversorgungssysteme gleichzeitig messen. Zum Beispiel kann der Dewesoft R8D Leistungsanalysator kann bis zu acht 3-Phasen-Systeme synchron messen. Dewesoft unterstützt die Leistungsanalyse bei verschiedenen Frequenzen, einschließlich Gleichstrom, 50 Hz und variablen Frequenzen, und unterstützt alle Verdrahtungskonfigurationen, wie einphasig, zweiphasig, dreiphasig Stern, dreiphasig Dreieck, dreiphasig Aron und dreiphasig V, um vielseitige und präzise Messungen für jede Anwendung zu gewährleisten.

Messung der mechanischen Parameter

Die Leistungsanalysatoren von Dewesoft können auch mechanische Werte wie Drehmoment, Drehzahl, Geräusche, Temperatur und Schwingungen in vollständiger Synchronisation messen. So können Sie parallel zur elektrischen Leistung auch thermische, NVH- und Effizienzberechnungen durchführen.

Genaue Frequenzberechnung

Ein einziger Dewesoft Leistungsanalysator und ein einziges Datenerfassungssystem können mehrere Leistungsmodule gleichzeitig messen, jedes mit einer unabhängigen Frequenz. Zu den unterstützten Netzfrequenzen gehören:

16,7 Hz: Eisenbahnsektor
25 Hz: Öffentliches Netz
50 Hz: Öffentliches Netz
60 Hz: Öffentliches Netz
400 und 800 Hz: Luft- und Raumfahrt
Variable Frequenz: Z.B. Wechselrichter

Berechnung der Periodenwerte

Unsere Netzanalysatoren berechnen auch Periodenwerte von Spannung und Strom, Leistungskomponenten, Leistungsfaktor und symmetrische Komponenten. Benutzer können Zyklusberechnungen und den Überlappungsprozentsatz definieren.

Berechnung der Stern-Dreieck-Schaltung

Das System kann alle Werte und Wellenformen für Sternschaltungen aus einer Dreieckschaltung berechnen und umgekehrt, wobei die Wellenformen für U1, U2, U3 ↔ U12, U23, U31 angezeigt werden.

Messung der Ausgangsleistung in Echtzeit

Mechanische Leistung

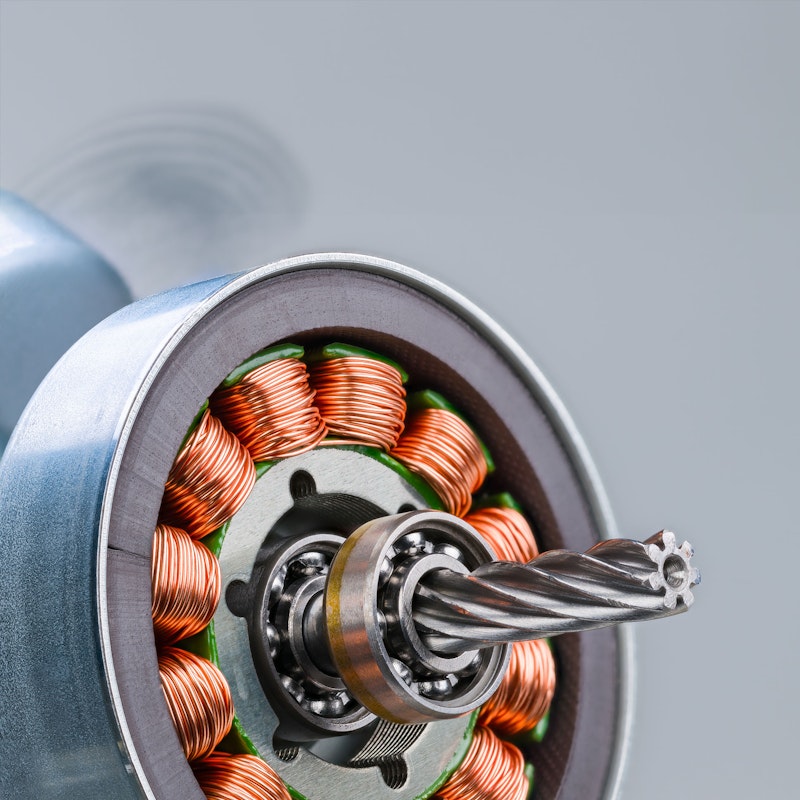

Messen Sie die Leistungsabgabe des Motors in Echtzeit mit mechanischen Sensoren an der Welle. So kann der Benutzer die Leistung des Motors unter verschiedenen Bedingungen beurteilen und sicherstellen, dass er optimal arbeitet.

Durch die Bereitstellung präziser Daten über die mechanische Leistung des Motors können Benutzer fundierte Entscheidungen treffen, um die Effizienz zu verbessern, potenzielle Probleme frühzeitig zu erkennen und die Spitzenleistung aufrechtzuerhalten. Dieses umfassende Verständnis der Motorleistung hilft bei der Feinabstimmung des Betriebs und der Maximierung der Lebensdauer des Motors.

Mechanische Drehung

Ein integriertes Zählermodul überwacht die Leistung des Motors unter verschiedenen Betriebsbedingungen. Dies hilft bei der Identifizierung von Bereichen mit maximalem Wirkungsgrad und ermöglicht es dem Bediener, die Motoren zu optimalen Zeitpunkten zu betreiben, um Spitzenleistung und Energieeinsparungen zu gewährleisten. Das Zählermodul kann mit allen Zählern und Encodersensoren zusammenarbeiten, was eine nahtlose Kompatibilität und Flexibilität unabhängig von der verwendeten Zählerausrüstung gewährleistet.

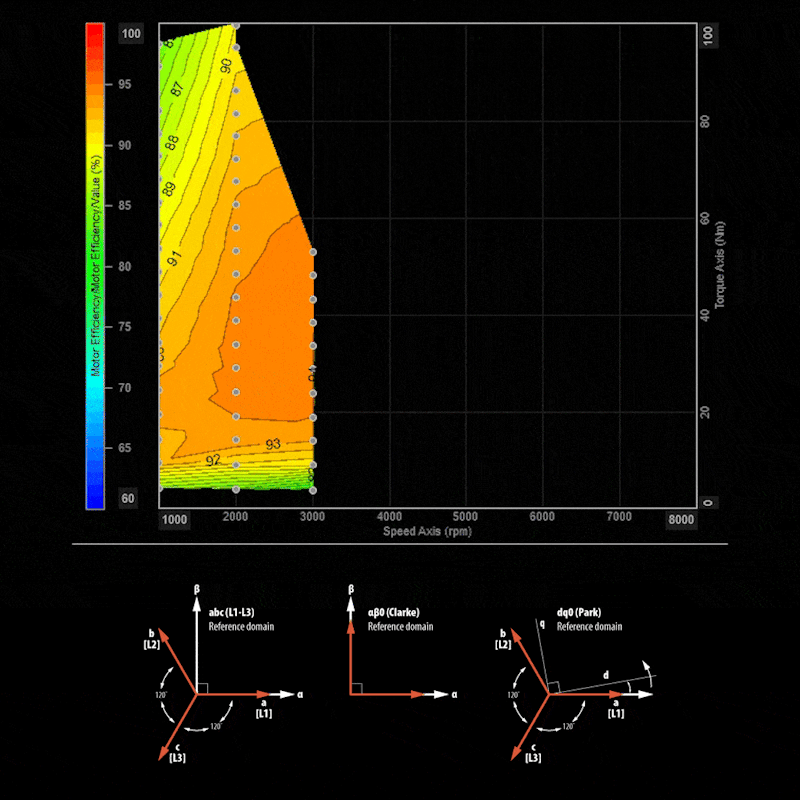

Wirkungsgrad- und Verlustkartierung von AC-Motoren und Wechselrichtern

Die Analyse des Wirkungsgrads von Elektromotoren und Umrichtern zielt darauf ab, die Motorleistung zu verbessern, indem der Wirkungsgrad der elektrischen Eingangsleistung im Verhältnis zur mechanischen Ausgangsleistung optimiert wird. Dieser Prozess kann die Anwendung von Clarke- und Park-Transformationen beinhalten, die ein besseres Verständnis der Beziehung zwischen der Phase der Eingangsleitung, dem induzierten Magnetfeld und dem mechanischen Drehwinkel ermöglichen.

Alle relevanten Einstellungen für diese Art der Analyse sind nun auf der neuen Registerkarte "Motoranalyse" im Modul "Leistung" zusammengefasst. Diese Registerkarte umfasst:

Optionen zur Einrichtung der Motoranalyse
Umrechnungen und Effizienzberechnungen
Integration mit mehreren neuen eigenständigen Mathematikmodulen

Das Modul Motoranalyse verwendet verschiedene mathematische Module und Widgets, wie z. B.:

Resolver-Sensor
2D/3D-Kartierung
Konturdiagramm-Widget

Ausführlichere Informationen finden Sie in den folgenden Quellen:

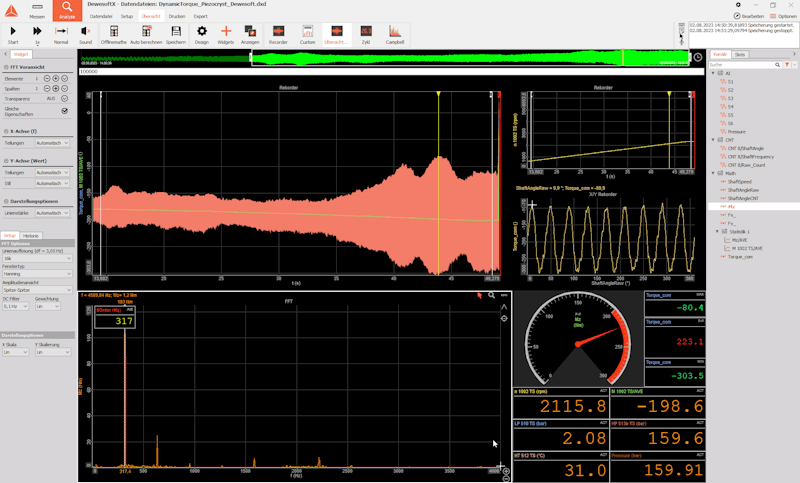

Drehmoment-Ripple-Analyse: Sicherstellung eines reibungslosen Motorbetriebs

Die Drehmomentwelligkeit ist eine wichtige Kennzahl, die die Schwankungen des Motordrehmoments während der Drehung erfasst. Durch die Analyse der Drehmomentwelligkeit bieten Dewesoft Netzanalysatoren wertvolle Einblicke in potenzielle mechanische Probleme, Ungleichgewichte oder Ineffizienzen, die den reibungslosen Betrieb und die Langlebigkeit des Motors beeinträchtigen könnten.

Diese detaillierte Analyse hilft bei der frühzeitigen Erkennung von Problemen, ermöglicht eine rechtzeitige Wartung und gewährleistet eine optimale Leistung und eine längere Lebensdauer des Motors. Mit den Netzanalysatoren von Dewesoft können Sie sicherstellen, dass Ihre Elektromotoren und Umrichtersysteme effizient und zuverlässig arbeiten.

Vereinfachte Analyse und Steuerung von AC-Motoren

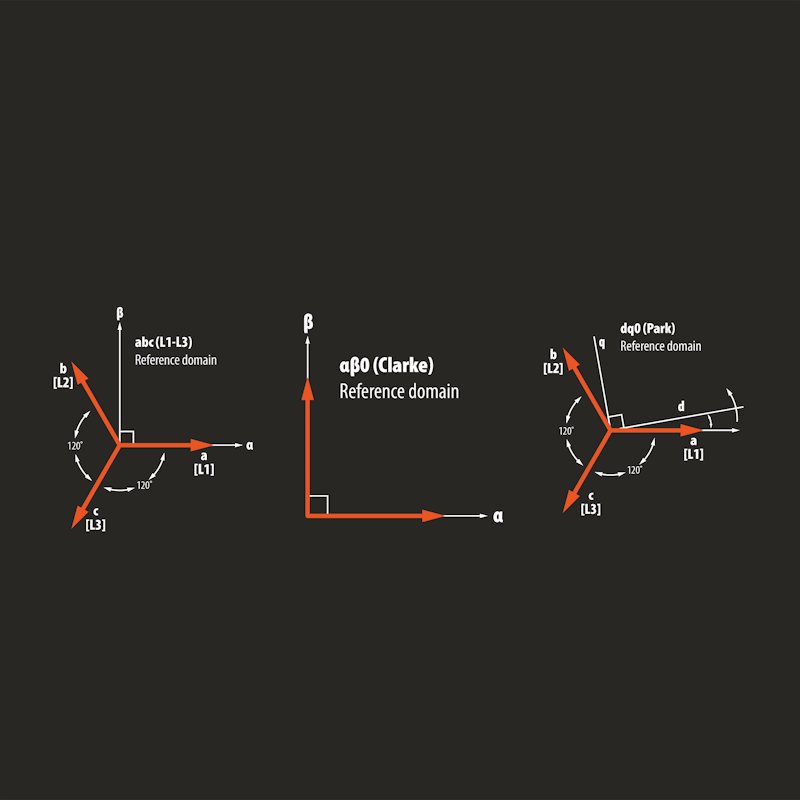

Park- und Clarke-Transformationen sind mathematische Verfahren, mit denen dreiphasige Motorströme und -spannungen in ein zweidimensionales Koordinatensystem umgewandelt werden. Diese Transformation vereinfacht die Analyse und Steuerung von Wechselstrommotoren, da sie eine klarere und übersichtlichere Sicht auf die magnetischen Bedingungen des Motors ermöglicht.

Durch die Reduzierung der Komplexität des Dreiphasensystems erleichtern diese Transformationen das Verständnis und die Optimierung der Motorleistung und verbessern die Effizienz und Präzision der Motorsteuerungsstrategien.

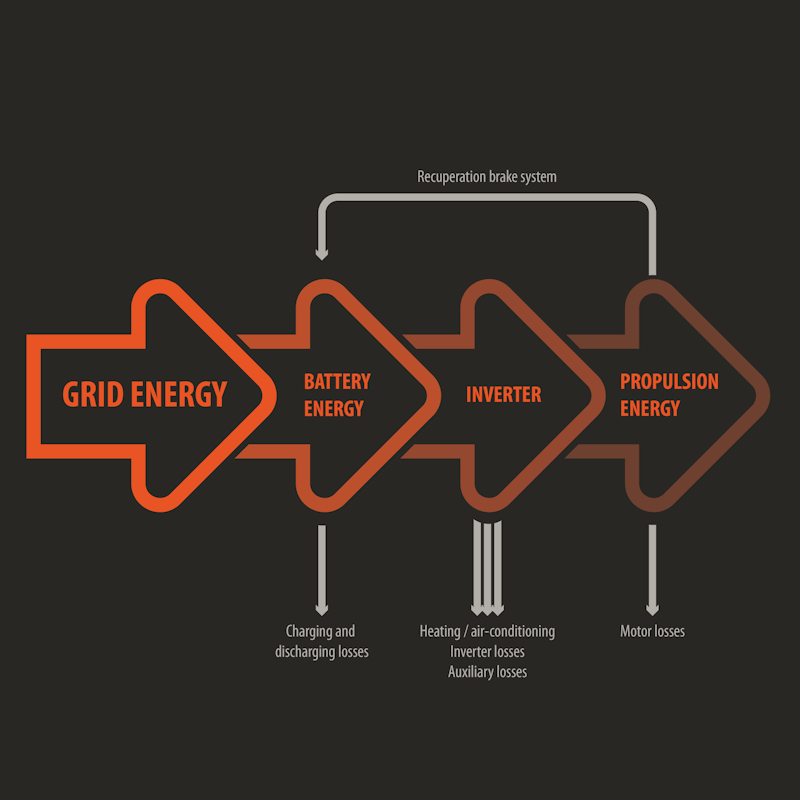

Berechnung der Energie

Das Dewesoft Power Modul berechnet auch automatisch die Energie des gemessenen Systems. Diese Funktion ermöglicht die Berechnung sowohl positiver als auch negativer Energie und bietet ein umfassendes Verständnis der Systemleistung.

Darüber hinaus ermöglicht das Mathematikmodul die Berechnung der Effizienz, die für die Bewertung und Optimierung des Systembetriebs unerlässlich ist. Diese Fähigkeit ist besonders vorteilhaft bei verschiedenen Anwendungen, wie z. B.:

Rekuperationsbremssysteme: Analysieren Sie die beim Bremsen zurückgewonnene Energie, um die Effizienz und Leistung des Systems zu verbessern.
Batterieprüfung: Messen Sie die Energiezufuhr und -abgabe, um die Effizienz, die Kapazität und den allgemeinen Zustand der Batterie zu beurteilen.

Diese Funktionen machen Dewesoft Power Analyzers zu einem vielseitigen und leistungsstarken Werkzeug für die Energieberechnung und Effizienzanalyse in verschiedenen Anwendungen.

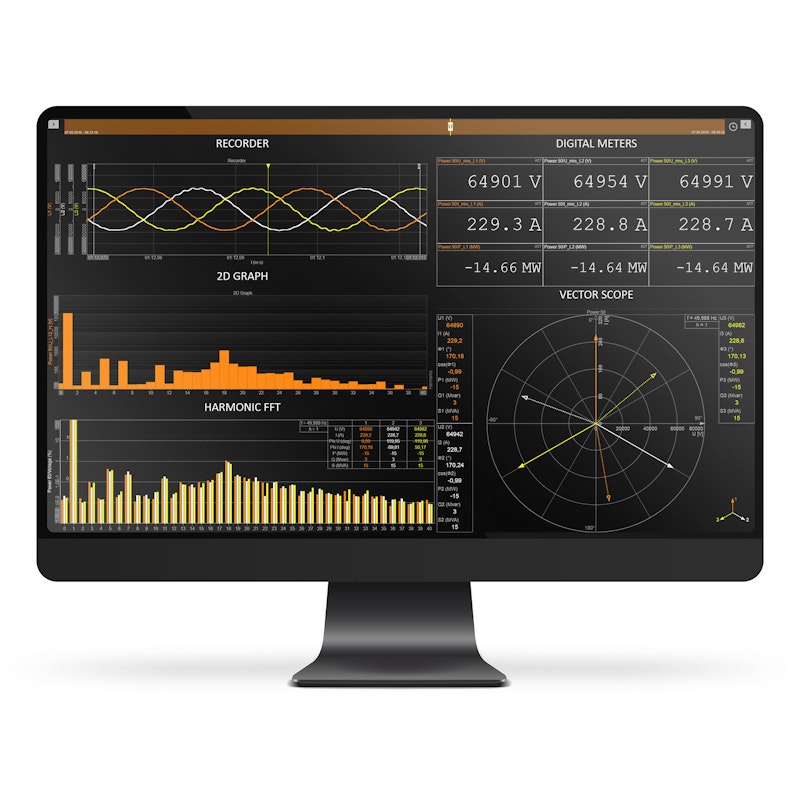

Reichhaltige Visualisierung

Nach dem Einrichten des Leistungsmoduls können Sie den Messbildschirm konfigurieren und anpassen. Zu den wichtigsten Anzeige-Widgets für die Analyse der elektrischen Leistung und der Netzqualität gehören die folgenden Anzeige-Widgets:

Digitale Messgeräte: Anzeige verschiedener Momentanwerte, die vom Leistungsmodul mit Einheitenunterstützung berechnet werden. Mehr erfahren.
Schreiber und X/Y-Schreiber: Der Dewesoft Leistungsanalysator bietet visuelle Schreiberanzeigen für Zeitbereichsdaten, die alle Parameter in einzelnen Intervallen anzeigen. Der X/Y-Rekorder kann online Orbitalplots erzeugen. Erfahren Sie mehr über Blockflöte und X/Y-Schreiber.
Umfang: Zeigt die Wellenformen von Spannungen und Strömen an, einschließlich der Spannungen zwischen den Leitungen (U12, U23, U31) und zwischen Leitung und Erde (U1, U2, U3). Mehr erfahren.
Vektor-Scope: Visualisiert die Beziehungen zwischen Spannungen und Strömen für bis zu 3-phasige Systeme. Mehrere Vektorskope und einzelne Oberschwingungen können gleichzeitig angezeigt werden. Die "Transparent"-Funktion ermöglicht den direkten Vergleich von Phasoren. Mehr erfahren.
Harmonische FFT: Bietet eine einfache und umfassende Analyse von Oberschwingungen für Spannung, Strom, Leistung und Blindleistung, die alle mit der Grundfrequenz des Signals synchronisiert sind. Mehr erfahren.
Konturdiagramm: Eine 2D-Grafik, die 3D-Daten mithilfe von Konturen oder farbcodierten Bereichen darstellt. Diese Visualisierungstechnik hilft dabei, Muster und Beziehungen in komplexen Datensätzen, wie z. B. Effizienzkarten für Motoren, aufzuzeigen und erleichtert das Verständnis und die Analyse der Informationen. Mehr erfahren.

Zusätzliche Ressourcen

Weitere Informationen und Ressourcen zur Messung von Spannung und Strom sowie zur Durchführung von Stromanalysen finden Sie unter den folgenden Links:
