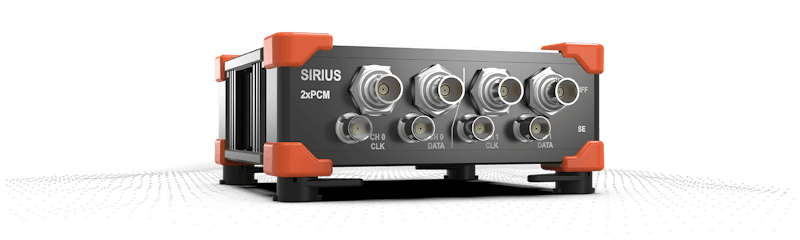

SIRIUS® 2xPCMFür Aerospace Telemetrie-Anwendungen

PCM-Frame-Sync/Decommutation- und PCM-Encoder-Fähigkeiten kombiniert in einem kompakten, leichten Modul, für leistungsfähige PCM-Funktionalität.

USB 2.0

USB 2.0

PCM-Telemetrie

PCM-Telemetrie

IRIG Chapter 10

IRIG Chapter 10

IRIG Chapter 7

IRIG Chapter 7

iNET

iNET

ARINC 492

ARINC 492

MIL-STD-1553

MIL-STD-1553

-10°C bis +50°C

-10°C bis +50°C

IP20

IP20

SIRIUS® 2xPCM Highlights

Datenerfassungs-Geschwindigkeit

Kann zwei unabhängige PCM-Streams mit 40 Mbit/s Takt- und Datenströmen in einer plattformunabhängigen Lösung empfangen.

PCM-Ausgang

Ein Kanal kann als Ausgang für die Verwendung als PCM-Simulator, IRIG-106 Kapitel 10-Wiedergabe und PCM-Encoder zur Fehlersuche oder als Front-End-Lösung verwendet werden.

Erweiterungsfähigkeit

Mehrere Geräte können gemeinsam angeschlossen und synchronisiert werden, um eine höhere Kanalzahl zu erreichen.

Kompakte Größe

Der kleine Formfaktor und das geringe Gewicht ermöglichen einen einfachen Transport, sowie den Einsatz an Bord des Testobjekts.

System-Erweiterungen

Das 2xPCM Modul kann zu jeder bestehenden Dewesoft DAQ-Hardware hinzugefügt werden, PCM-Hardware und -Software zeitlich perfekt synchronisiert.

Flexibilität

Das SIRIUS 2xPCM ist systemunabhängig, es kann über die Software mit anderen Systemen kombiniert werden.

USB-Gerät

Die Kommunikation erfolgt über eine USB-Verbindung. Die Zeitsynchronisation wird einfach per Synchronisationsports hergestellt, welche IRIG-kompatibel sind. Zwei single-ended und differenzielle Anschlüsse befinden sich auf der Frontplatte für jeden der beiden Kanäle.

Inklusive Software

Jedes Dewesoft Datenerfassungssystem wird mit der preisgekrönten DewesoftX Datenerfassungssoftware ausgeliefert. Die Software ist einfach zu bedienen, bietet jedoch tiefe Funktionalität. Alle Software-Updates sind für immer kostenlos, ohne versteckte Lizenz- oder jährliche Wartungsgebühren.

Dewesoft Qualität und 7 Jahre Garantie

Genießen Sie unsere branchenführende 7-Jahres-Garantie, jährliche Kalibrierung vorausgesetzt. Unsere Datenerfassungssysteme werden in Europa hergestellt, wobei nur die höchsten Qualitätsstandards zur Anwendung kommen. Wir bieten kostenlosen und kundenorientierten technischen Support. Ihre Investition in die Lösungen von Dewesoft ist für viele Jahre gesichert.

Dual-Channel PCM-Schnittstelle

Jedes SIRIUS 2xPCM-Gerät ist in der Lage, zwei PCM-Takt- und Datenkanäle auf single-ended oder differentiellen Eingängen zu empfangen.

Die Eingänge unterstützen Geschwindigkeiten von bis zu 40 Mbps, welches die breitbandige Erfassung von Bus-, Video- und Audio-Daten ermöglicht. Wenn zusätzliche Eingangskanäle benötigt werden, können mehrere SIRIUS 2xPCM Geräte miteinander verbunden werden.

Das stapelbare Design ermöglicht den schnellen und sicheren Anschluss mehrerer Geräte mit unserem intelligenten Klickmechanismus.

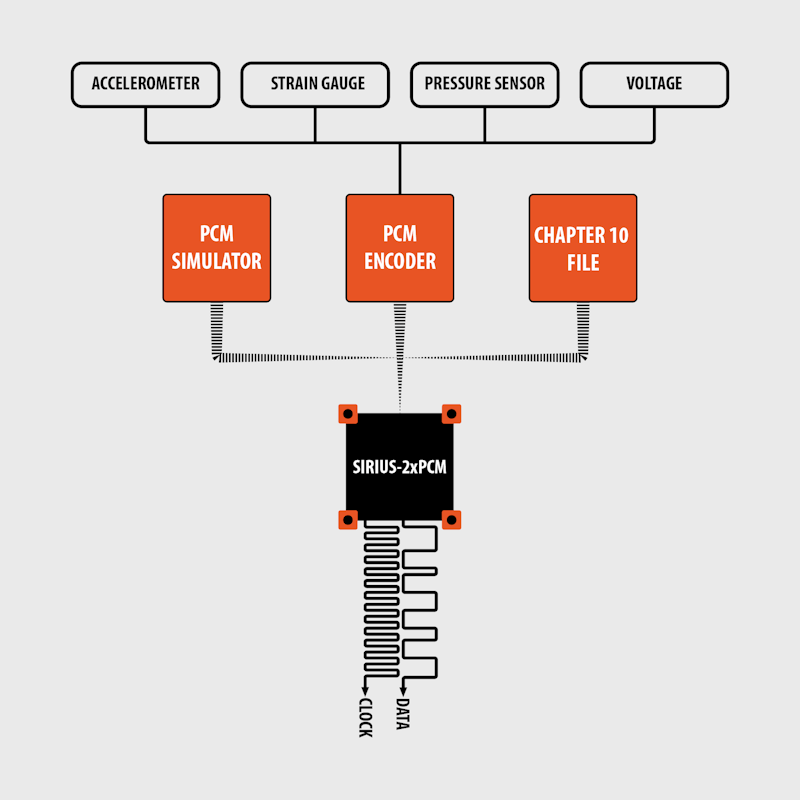

PCM-Ausgang

Kanal 1 kann von einem Eingang zu einem Ausgang umgeschaltet werden, so dass der SIRIUS 2xPCM auch als PCM-Simulator oder PCM-Geber arbeitet.

Dieses Ausgangssignal kann über die DewesoftX-Software emuliert werden, so dass der Benutzer den PCM-Stream simulieren oder eine bereits aufgezeichnete IRIG-106 Chapter 10-Aufnahme wiedergeben kann.

Alle in der DewesoftX-Software erfassten Parameter können ebenfalls übertragen werden, so dass SIRIUS 2xPCM ein echter Encoder für jede Anwendung ist.

Zusammen mit den Plugin-Fähigkeiten des IRIG-106 Chapter 10 haben Sie nun eine leistungsfähige Ergänzung der Dewesoft-Suite, die PCM-Streams senden und empfangen kann und Ihren Testanforderungen entsprechen.

Eigenständige oder vollständige Bodenstation

Zusätzliche Dewesoft-Hardware ist für die Funktion von SIRIUS 2xPCM nicht erforderlich. Wenn Sie einen vorhandenen PCM-Stream haben, können Sie diese Daten durch das SIRIUS 2xPCM-Gerät und das DewesoftX-Softwarepaket mit dem PCM-Plugin erfassen.

Die DewesoftX-Software ermöglicht es Ihnen, Daten aus zahlreichen Datenquellen zu kombinieren:

  • Dewesoft-Analogeingänge (IEPE Schwingung, Dehnung, Spannung, usw.)

  • Digitale und Zählereingänge

  • IRIG-106 Chapter 10 Daten

  • IRIG-106 Chapter 7 Daten

  • PCM-Telemetrie

  • MIL-STD-1553

  • ARINC-429

  • iNet

  • Serielle Daten

  • Ethernet-Daten

  • GPS-Daten

  • Video (DirectX, Hochgeschwindigkeitsvideo, Infrarot-Wärmebild)

  • CAN-Bus-Daten

Dewesoft ermöglicht es Ihnen, alle Messdaten gemeinsam in einer codefreien Softwareumgebung zu erfassen und auszuwerten.

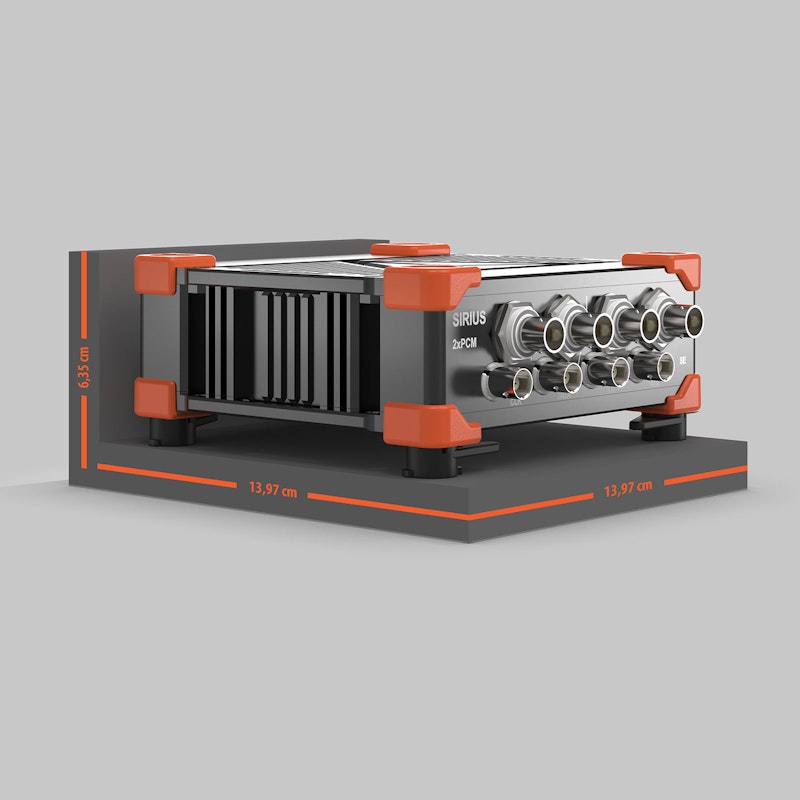

Kompakte Größe

SIRIUS 2xPCM wiegt weniger als 1 kg (ca. 2 Pfund) und hat die Abmessungen von 13,97 x 13,97 x 6,35 cm (5,5 x 5,5 x 2,5 Zoll). Diese kleine, leichte PCM-Hardware kann in verschiedensten Umgebungen eingesetzt werden, z. B. in Flugzeugen oder im Kontrollraum.

Beim Einsatz in Flugzeugen kann das SIRIUS 2xPCM in unkonventionellen Bereichen platziert werden und ist nicht an Standard-Montagekonventionen gebunden. In einem Kontrollraum passt es problemlos auf oder hinter eine Tower-basierte CPU und in ein 19"-Rack mit geringem Einbauraum.

Das Design ist auch klein genug, um es mit einem kleinen Windows-basierten Tablet mitzunehmen und Rampen-/Launchpad-Tests und Checkouts durchzuführen, ohne dass zusätzliche Energie benötigt wird, da die Energiequelle das Tablet ist. Das robuste Design basiert auf mehreren Anwendungsfällen: nehmen Sie das SIRIUS 2xPCM z.B. problemlos mit auf die Rampe und später mit in den Kontrollraum.

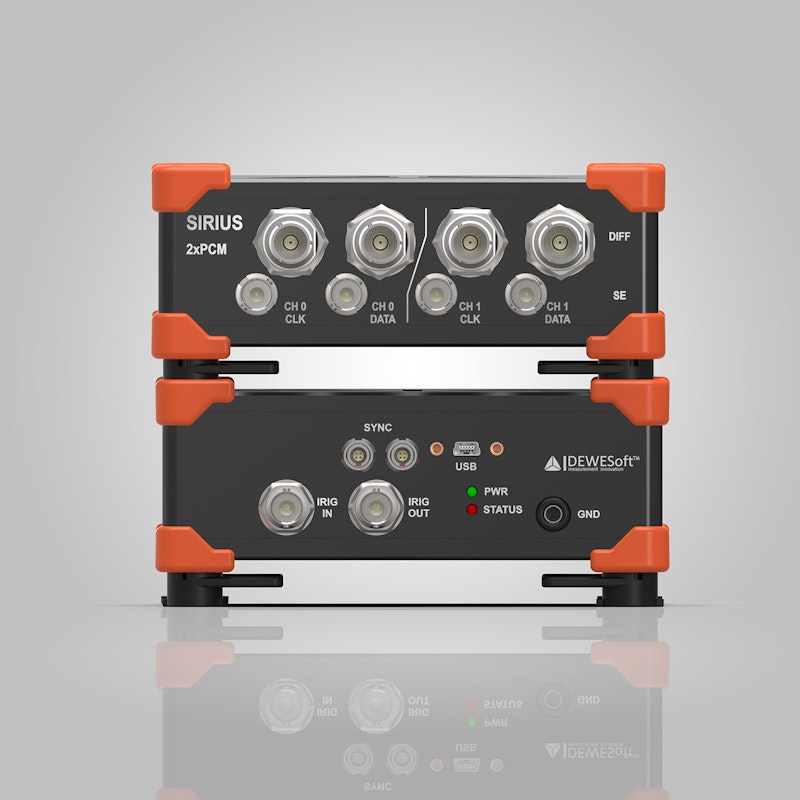

Modul Vorder- und Rückseite

Die Anschlüsse befinden sich auf der Vorder- und Rückseite des SIRIUS-2xPCM. Mehrere Geräte können miteinander synchronisiert werden, um die Möglichkeiten zu erweitern.

SOFTWARE

Preisgekrönte Datenerfassungssoftware kostenlos enthalten

Dewesoft Datenerfassungssysteme werden immer gemeinsam mit der preisgekrönten Datenerfassungssoftware DewesoftX geliefert. Es handelt sich um die weltweit fortschrittlichste und benutzerfreundlichste Software für Messdatenaufzeichnung und Signalverarbeitung. Software und Hardware arbeiten perfekt aufeinander abgestimmt. Intuitive Bedienung trotz umfassender Funktionalität machen jede Test- und Messaufgabe zum Kinderspiel.

Und das Beste daran? Sie erhalten lebenslange KOSTENLOSE Software-Updates und technischen Support. Die Software wird ständig weiter entwickelt. Alle 3 Monate wird eine neue Hauptversion veröffentlicht, mit neuen Funktionen, Optimierungen und andere Verbesserungen. Es gibt keine versteckten Kosten und die Software wird immer kostenlos bleiben.

Plug and Play

Der Anschluss des DAQ-Systems und der Sensoren könnte nicht schneller und einfacher sein. Die DewesoftX-Software erkennt automatisch alle angeschlossenen Messsysteme und die mit TEDS ausgestatteten Sensoren - somit wird die Kanalkonfiguration automatisch ausgeführt. Mit Funktionen wie

  • Automatische Hardware-Erkennung,

  • Intelligente Sensoren,

  • Erstellen eigener TEDS-Sensoren,

  • Sensor-Check,

  • Automatische SI-Einheitenumrechnung,

  • Signalvorschau in Echtzeit,

  • Schnellzugriff auf Sensorverdrahtung und Pinbelegung,

sind Sie in Sekundenschnelle und ohne Verwechslungsgefahr für die Messung bereit. Verbringen Sie weniger Zeit mit der Konfiguration Ihrer DAQ-Hardware und arbeiten Sie produktiver. Zeit ist Geld!

Messen und Speichern

Leistungsstarke Speichermöglichkeiten mit mehr als 500 MB/s Datenübertragungsrate. Das bedeutet, dass Sie Ihre hochauflösenden Daten immer mit voller Geschwindigkeit speichern können und sich nie wieder Sorgen über einen Datenverlust machen müssen, der Ihre Tests gefährden könnte. Die Speicherfunktionen von DewesoftX bieten:

  • Datenerfassung in Echtzeit

  • Synchronisierte Erfassung von Analog-, Zähler-, Video-, GPS-, CAN-Bus- und vielen anderen Quellen

  • Erweiterte Trigger und Alarme

  • Einzel- oder Mehrdateienspeicherung

  • Speicherung in entfernten und verteilten Netzen

  • Automatisierte Prüfabläufe

Selbst wenn Sie Gigabytes an Daten speichern, sorgt unser innovatives Dateiformat dafür, dass Sie Ihre Daten im Handumdrehen neu laden und analysieren können.

Analysieren und Veröffentlichen

NVH, Strukturprüfung, Leistungsanalyse und mehr. Vergessen Sie die Verwendung mehrerer Messgeräte verschiedener Hersteller, und komplexer Softwarelösungen zur Aufzeichnung und Analyse Ihrer Daten. DewesoftX bietet einen One-Stop-Shop für alle Prüf- und Messaufgaben. Unsere Software bietet:

  • Online- und Offline-Mathematik

  • Flexible visuelle Echtzeit-Anzeigen

  • Unterstützung für synchronisierte Videos

  • PDF- und Word-Berichterstellung

  • Datenexport in viele Standarddateiformate

  • KOSTENLOSES Anzeigen und Analysieren gespeicherter Daten

DewesoftX wurde gemeinsam mit Test & Measurement-Ingenieuren entwickelt und bietet eine komplette Prüflösung in einem einzigen Softwarepaket, das einfach und intuitiv zu bedienen ist.

Kostenlose Updates auf Lebenszeit

Wir bieten Ihnen ein Lizenzmodell ohne Bluff oder versteckte Kosten für unsere Datenerfassungssoftware. Alle drei Monate wird eine neue Hauptversion veröffentlicht, die neue Funktionen, Leistungssteigerungen und Fehlerbehebungen mit sich bringt, ohne dass für Sie zusätzliche Kosten anfallen. Alle Updates für unsere bestehenden Benutzer sind für immer kostenlos.

Unbegrenzte Lizenzplätze

Unser Lizenzierungsmodell bietet eine unbegrenzte Anzahl von Plätzen für die Analyse der aufgezeichneten Daten. Die aufgezeichnete Datendatei ist die Grundlage für die Lizenz. Geben Sie die Datei einfach an Ihre Kollegen weiter und sie können die Software kostenlos herunterladen und die Daten vollständig analysieren. Es werden keine zusätzlichen Lizenzen benötigt.

Kostenlose technische Unterstützung

Der Kunde steht bei uns an erster Stelle. Kostenloser weltweiter technischer Support ist für unsere DAQ-Software und -Hardware verfügbar. Unser technisches Support-Team ist reaktionsschnell und wird sich um jede Support-Anfrage kümmern und sie so schnell wie möglich lösen. Technischer Support vor Ort in unseren lokalen Niederlassungen ist ebenfalls für Sie verfügbar.
