Eisenbahnanwendungen

Datenerfassungslösungen für Bahnanwendungen wie Stromabnehmerprüfung, Kurzschlusstests und Netzqualitätsanalyse.​​​​​​​

Eisenbahnanwendungen Bewertung

Dewesoft Qualität und 7 Jahre Garantie

Genießen Sie unser branchenführendes 7 Jahre Garantie. Unsere Datenerfassungssysteme werden in Europa hergestellt, wobei nur die höchsten Qualitätsstandards zur Anwendung kommen. Wir bieten kostenlosen und kundenorientierten technischen Support. Ihre Investition in die Lösungen von Dewesoft ist auf Jahre hinaus geschützt.

Stromabnehmer- und Stromschienenprüfung

Zug und Bahn werden entweder mit Gleichstrom oder mit Wechselstrom betrieben. Sie werden mit verschiedenen Spannungsebenen (250 V bis 66 kV) und unterschiedlichen Netzfrequenzen (16,7 Hz, 25 Hz, 50 Hz, 60 Hz) betrieben.

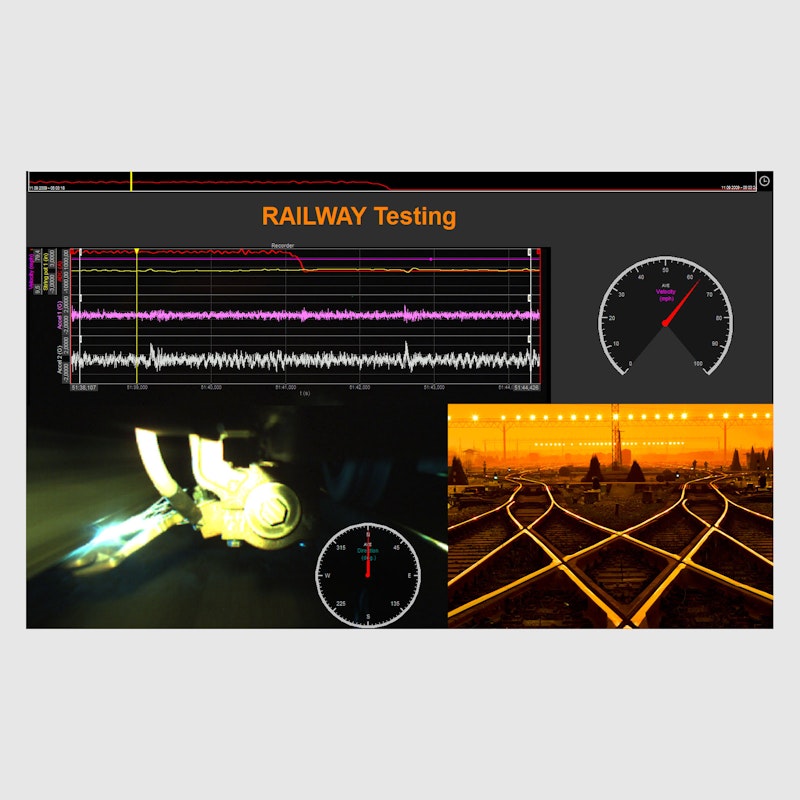

Das Testen des Stromversorgungssystems erfordert ein hochpräzises DAQ-System, das eine Vielzahl von Eingangssignalen wie Spannung, Strom, Beschleunigung, GPS-Parameter, CAN-Bus-Daten, Video und Verschiebung unterstützt. Neben den hohen Spannungen sind auch die hohen Betriebsströme bis 8000A vorhanden, die spezielle Stromwandler (AC und DC) erfordern.

Kurzschlussmessungen

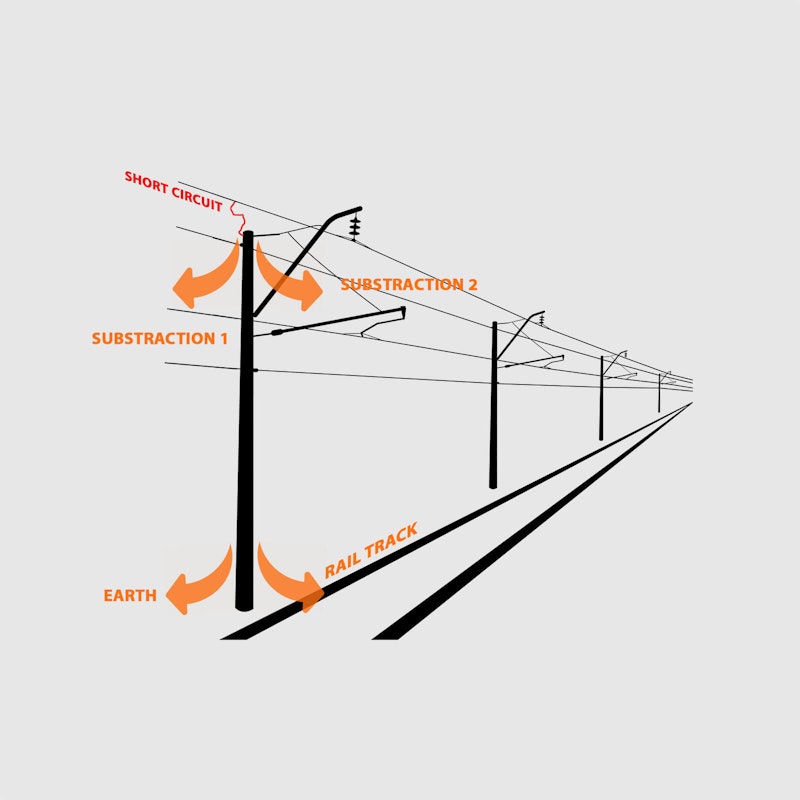

Die Kurzschlussmessung an Bahnstromsystemen ist eine typische Anwendung für die Transientenrekorder-Funktion . Bei der Ausweitung von Kurzschlüssen in Bahnstromversorgungssystemen wird häufig davon ausgegangen, dass der Kurzschlussstrom in drei Teile aufgeteilt ist. Ein Drittel fließt über den Rückleiter, ein Drittel über die Schiene und ein Drittel in die Erde. In der Realität unterscheiden sich die Ergebnisse stark und hängen stark von den Umgebungsbedingungen (Erdung, Boden usw.) ab.

Der Dewesoft Power Analyzer ermöglicht die Messung der Ausdehnung des Kurzschlusses mit automatischer Auswertung. Parameter wie Spitzenstrom, AC- und DC-Anteil des Kurzschlusses, Zeit des Kurzschlusses und vieles mehr können berechnet werden. Darüber hinaus können Hochgeschwindigkeitskameras und Wärmebildkameras an das System angeschlossen und synchron für eine umfassende Analyse erfasst werden.

Typische Konfiguration

Für die typische Konfiguration empfehlen wir das R2DB-Datenerfassungssystem, das konfiguriert ist für:

  • 1x Spannung

  • 7x Strom

Highlights

  • Hohe Abtastrate

  • Rohdaten speichern

  • Triggerung auf verschiedene Kanäle (analog, digital, Mathematik, Power, Power Quality etc.)

  • Analyse bei allen Netzfrequenzen (16,7 Hz, 50 Hz, 60 Hz usw.)

Power System Test

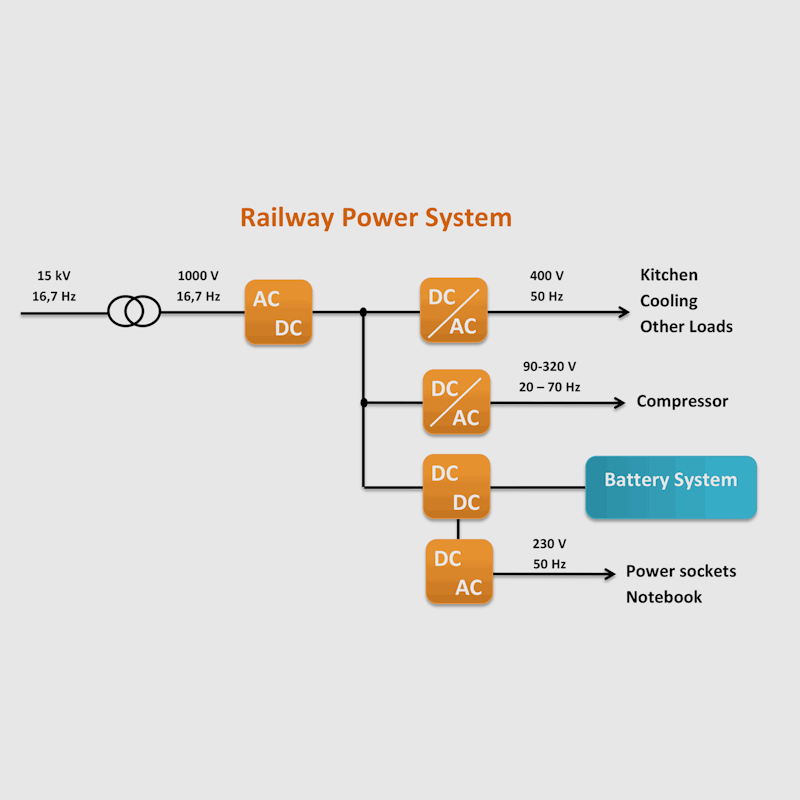

Die elektrische Energie für die Bahnsysteme wird entweder durch eine dritte Schiene oder eine Oberleitung über einen Stromabnehmer bereitgestellt.  Üblicherweise transformiert ein Zug zunächst die hohe Versorgungsspannung (z. B. 15 kV) in einen niedrigeren Spannungsbereich (<1000 V). Die Leistung wird dann weiter in verschiedene Spannungspegel umgewandelt und auf verschiedene Frequenzen umgewandelt (z. B. 16,7 Hz, 50 Hz, 25 Hz, DC).

Die Prüfung des Stromnetzes von Eisenbahnen erfordert daher eine hohe Kanalanzahl und die Möglichkeit, auf verschiedenen Spannungsebenen und Frequenzen zu messen. Dewesoft kann für solche Tests problemlos eine One-Box-Lösung bereitstellen.

Typische Konfiguration

Für die typische Konfiguration empfehlen wir das R8D Datenerfassungssystem, das konfiguriert ist für:

  • 1x 3-Phasen-Power

  • 3x 1-Phasen-Stromversorgung

  • 3x Gleichstrom

Highlights

  • Spannungen bis 66 kV

  • Ströme bis zu 8000 A

  • Gleichstrom und Wechselstrom (16,7 Hz, 25 Hz, 50 Hz, 60 Hz)

  • Video, GPS, Beschleunigung, CAN, Verschiebung usw.
