DewesoftX 2023.2 Freigegeben - Neues Virtual Polygon Modul und andere coole Updates

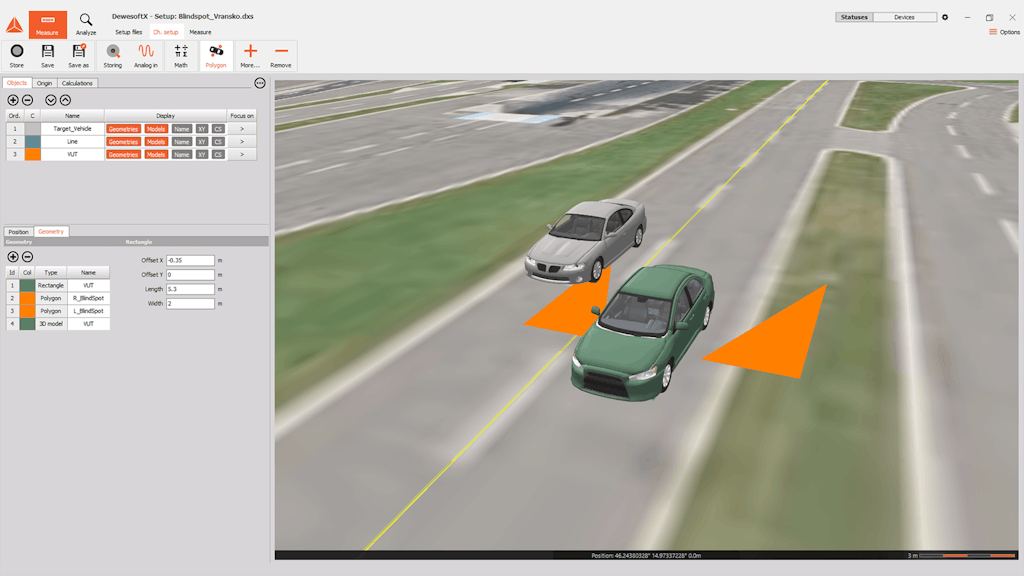

Neues Polygon-Modul mit verbesserter Fahrzeuggeometrie

Wir freuen uns, mitteilen zu können, dass DewesoftX 2023.2 ein bedeutendes Update unseres Polygon-Moduls umfasst. Polygon ist ein leistungsstarkes Werkzeug zur Messung relativer Abstände zwischen Objekten, das für verschiedene Testverfahren wie ADAS-Tests, Fahrdynamiktests, Vorbeifahrgeräuschprüfungen, Bremstests und kundenspezifische Testverfahren unerlässlich ist. Dieses neueste Update wurde speziell zur Verbesserung moderner ADAS-Validierungstests entwickelt. Sie werden die erhöhte Flexibilität bei Objektgeometrien und Berechnungen mit einer völlig neuen Visualisierung über das Dewesoft Map-Widget zu schätzen wissen.

Die Objektgeometrie kann jetzt mit verschiedenen geometrischen Primitiven (Punkte, Polylinien, Polygone und Bogen) definiert werden, und Abstandsberechnungen werden für jede Kombination von Objektgeometrien unterstützt. Außerdem wurde eine Option zur Berechnung der Überlappung von Geometrien und der Zeit-bis-Kollision gemäß EuroNCAP hinzugefügt.

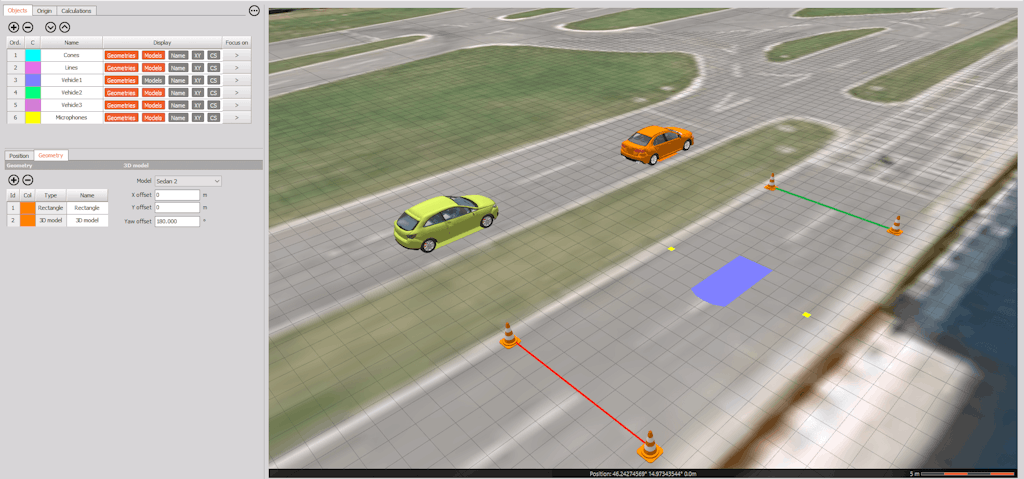

Die Visualisierung von Polygon-Objekten wird mit Unterstützung des Dewesoft Map-Widgets auf ein völlig neues Level gehoben.  Polygonobjekte können nun auf einer realistischen Kartenebene angezeigt werden, was die Wahrscheinlichkeit von Konfigurationsfehlern verringert. Die Visualisierung von Objekten ist mit jedem 3D-Modell möglich, das vom Map-Widget unterstützt wird.

Das erneuerte Polygon-Modul umfasst eine Vielzahl zusätzlicher Funktionen, die in einem aktualisierten Handbuch dokumentiert sind. Wegen der kompletten Überarbeitung konnte die Abwärtskompatibilität allerdings nicht beibehalten werden, was bedeutet, dass Dateien und Konfigurationen, die mit dem alten Polygon-Modul erstellt wurden, mit dem neuen nicht geöffnet werden können. Um einen möglichst nahtlosen Übergang vom alten zum neuen Polygon-Modul zu ermöglichen, können beide Versionen jedoch parallel laufen. Bestehende Benutzer können kostenlos auf die neue Polygon-Version updaten, und für die alte und die neue Version kann dieselbe Lizenz verwendet werden.

Mikrofonkorrekturmodul

Das neue kostenlose Mikrofonkorrekturmodul wurde entwickelt, um Schalldruckpegel und Spektraldaten für den Mikrofonfrequenzgang, den Systemfrequenzgang, den Schalleinfallswinkel, die Luftabsorption und vieles mehr zu korrigieren. Diese Korrekturen gewährleisten, dass Ihre Rauschmessungen genau sind und den Industriestandards entsprechen.

Das Mikrofonkorrekturmodul unterstützt Sie bei der Einrichtung einer Gruppe von Mikrofonen, indem es für jedes einzelne die individuellen Frequenzgänge, Abstände und Winkel korrigiert. Es ist zum Beispiel möglich, Schalldruckpegel-, Oktav- und FFT-Spektren mit und ohne Korrekturen zu vergleichen. Der typische Ablauf dieser Device-Under-Test-(DUT-)Rauschmessungen ist im Online-Handbuch ausführlich beschrieben.

Eine Anwendung, bei der diese Korrekturen auf alle Mikrofone angewendet werden müssen, wäre zum Beispiel die Durchführung statischer Bodentests von Triebwerksgeräuschen.

Verbesserungen bei Verarbeitungsmarkern

Die Verarbeitungsmarker wurden mit einer Reihe neuer Funktionen verbessert, die sie zu einem noch leistungsfähigeren Werkzeug für die detaillierte Datenanalyse machen.

Sie können im Widget jetzt mit einem einzigen Klick einen Marker hinzufügen: Wählen Sie den gewünschten Marker einfach aus dem Menü der Markersymbole aus, dann klicken Sie in den Graphen. Wenn Sie einen Marker in einem gezoomten Bereich des 2D-Diagramms hinzufügen, wird der Markerwert jetzt automatisch für diesen spezifischen Bereich berechnet, was den Prozess beschleunigt und effizienter macht. Die angezeigten Markerwerte berücksichtigen jetzt die im Widget ausgewählte Skalierung. Der Wert auf dem Markeretikett und in der Markertabelle wird bei einer Änderung der Widget-Skalierung automatisch angepasst.

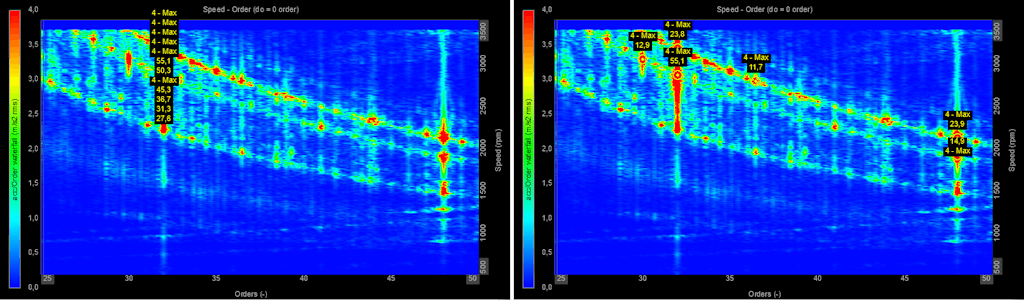

Darüber hinaus gibt es neue erweiterte Einstellungen für Max-Marker in 3D-Diagrammen. Mit ihnen können Sie die Anzahl der zu bestimmenden Peaks oder Maxima und ihre Positionierung im Verhältnis zu anderen Peaks festlegen. Dies erlaubt eine bessere Kontrolle über die Visualisierung der analysierten Daten.

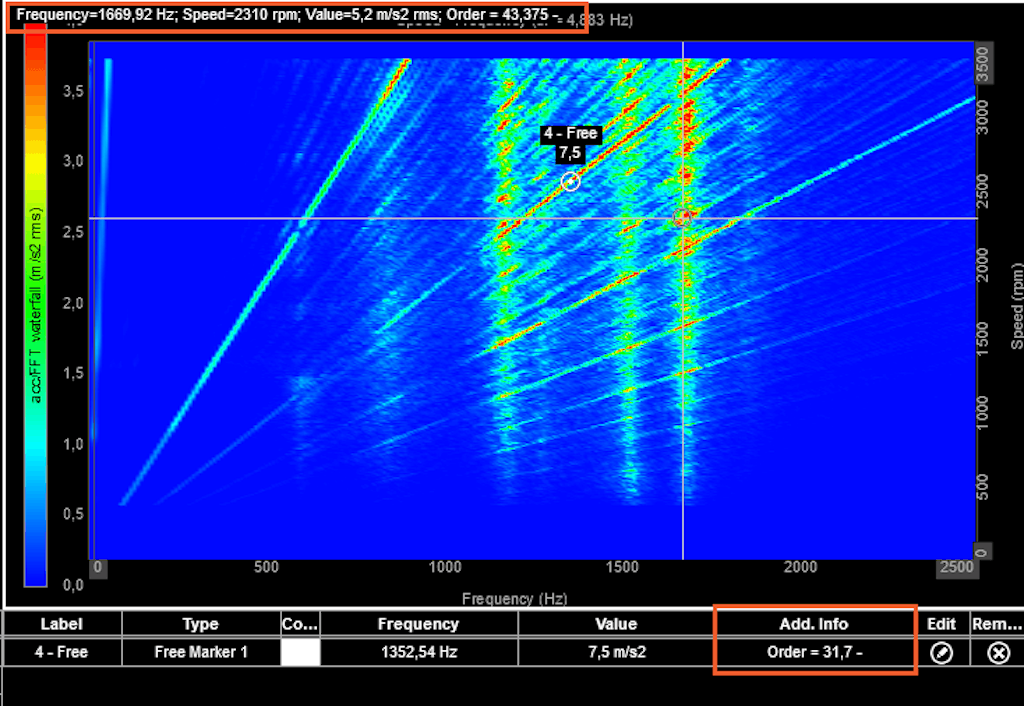

In der Marker-Tabelle steht jetzt eine neue optionale Spalte zur Verfügung. In dieser Spalte können zusätzliche Werte angezeigt werden, wie z. B. die entsprechenden Ordnungs- oder Frequenzinformationen und die Drehzahl für Wasserfalldiagramm-Kanäle der Ordnungsanalyse. Wenn Sie den Mauszeiger über das 3D-Diagramm bewegen, werden diese zusätzlichen Parameter nun oben im Diagramm angezeigt, was eine noch schnellere Übersicht über die Daten erlaubt:

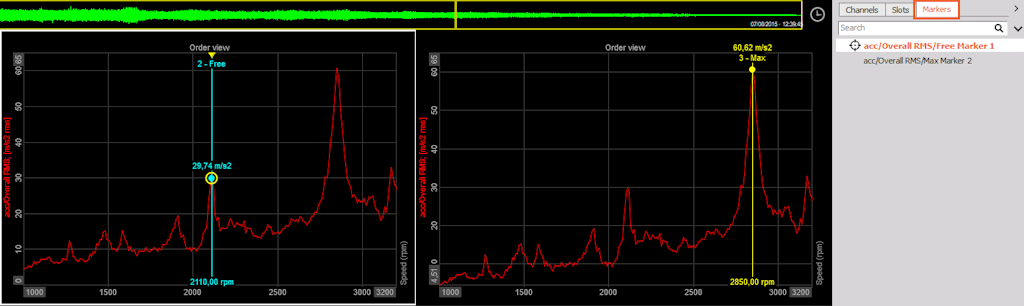

Das Aufheben der Zuordnung von Markern zu Widgets ist jetzt ganz einfach, so dass Sie die volle Kontrolle darüber haben, wie Sie sie anzeigen möchten. Sie können jetzt in jedem Widget verschiedene Marker-Parameter frei anzeigen lassen, wodurch Ihre Berichte übersichtlicher und besser anpassbar werden.

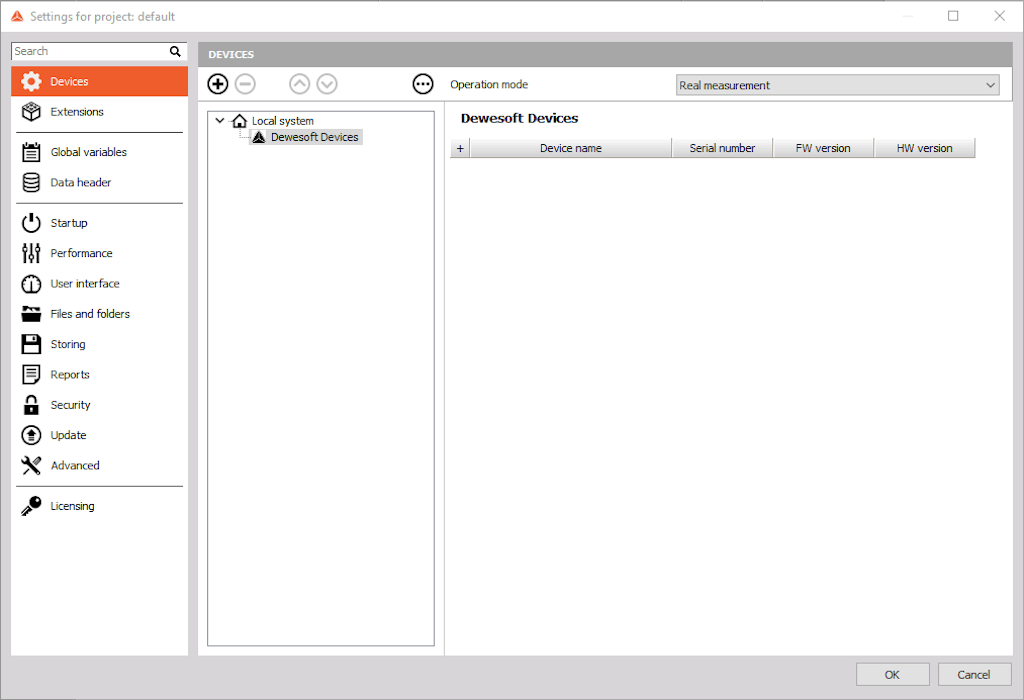

Vereinfachte Benutzeroberfläche für das Hinzufügen von Netzwerkgeräten, Messeinheiten und Gerätemodulen in Dewesoft NET

Unsere neue, vereinfachte Benutzeroberfläche für das Hinzufügen von Netzwerkgeräten, Messeinheiten und Gerätemodulen ist jetzt konsistent mit allen anderen gleichartigen Menüs, was diesen Prozess noch intuitiver macht. Zusätzliche Netzwerkinformationen für Messeinheiten und Netzwerkgeräte, wie z. B. Gerätename, IP-Adresse und Gerätestandort, werden unter dem Menü angezeigt, wenn Sie den Mauszeiger über das entsprechende Element bewegen.

Außerdem können Sie jetzt mehrere Elemente gleichzeitig zur Systemkonfiguration hinzufügen, was den Vorgang schneller und einfacher macht als je zuvor.

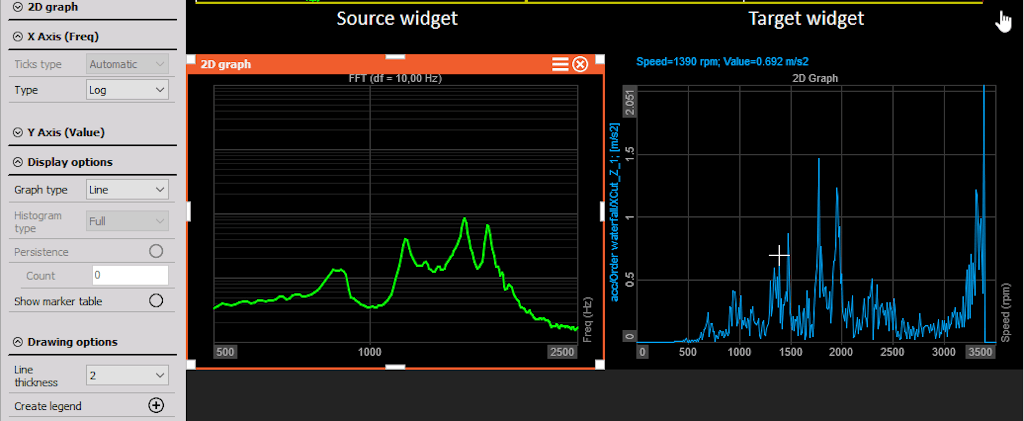

Neue Funktion für das Kopieren von Widget-Eigenschaften

Die neue DewesoftX-Version 2023.2 bietet eine neue spezielle Kopierfunktion, mit der Sie Widget-Eigenschaften und Achsenwerte schnell zwischen Widgets kopieren und einfügen können. Diese benutzerfreundliche Lösung beschleunigt Ihren Workflow, spart Zeit und macht das Erstellen benutzerdefinierter Anzeigen einfacher denn je

Zur Nutzung dieser Funktion wechseln Sie einfach in den Design-Modus, klicken Sie mit der rechten Maustaste auf das Quell-Widget und wählen Sie Widget-Gruppe in die Zwischenablage kopieren oder verwenden Sie einfach die Tastenkombination Strg+C. Dann wechseln Sie zum Ziel-Widget, und klicken Sie erneut mit der rechten Maustaste. Hier wählen Sie einfach die Option Eigenschaften der Widgetgruppe im Menü Eigenschaften kopieren. Nun werden die kopierten Eigenschaften und Achsenwerte in das Ziel-Widget eingefügt. So einfach ist das!

Was ist noch neu?

Weitere Details zu den im Folgenden aufgeführten Funktionen finden Sie im Kundendienstportal von Dewesoft.

• Der Standard-Farbdialog wurde aktualisiert und bietet nun eine benutzerfreundlichere und intuitivere Schnittstelle.

• Die Unterstützung für den Nachrichtentyp NMEA 2000 Fast Packet wurde hinzugefügt.

• Unterstützung für Velodyne Lidar Ultra Puck (32 Zeilen) und HDL-32E im Velodyne-Plugin

• XCP/CCP kann das ECU im 64-Bit-DewesoftX mittels einer 32-Bit-SeedKey-Bibliothek (SeedKey.dll) entsperren.

• Der Lock-in-Echtzeitmodus für die CAN-Benutzeroberfläche wurde mit der Deaktivierung lediglich einiger Funktionen anstelle des gesamten Formulars verbessert.

• Die Performance der Dewesoft NET-Anwendung wurde durch die Einstellung von 1 Hz als Standardrate für einwertige Vektor-/Matrixkanäle optimiert.

• Die Anzeigevorlagen für Modaltest und Modalanalyse wurden aktualisiert.

• Das Modaltestmodul warnt Sie nun, wenn die Anzahl der Ausgabefunktionen die Performance der Software kritisch beeinflusst.

• Die Widgets für Orbit- und Polardiagramme unterstützen jetzt Absolutzeit.

• Im Messmodus steht jetzt eine Option zum Duplizieren der ausgewählten Anzeige zur Verfügung.

• Im 3D-Diagramm werden zusätzliche Informationen angezeigt, wenn ein Ordnungsanalyse-Kanal zugewiesen ist.

• Die Use-for-Measure-Funktion im Analysemodus öffnet nun automatisch ein neu erstelltes Setup aus der Datendatei.

• Zeitbereichsvektormarker werden nun als Punkte im 3D-Diagramm angezeigt.

• Der Master-Client kann jetzt auch den Echtzeitmodus für alle Messeinheiten aktivieren oder deaktivieren.

• Kanaleigenschaften von Geräten auf Messeinheiten, die sich im Echtzeitmodus befinden, sind auf dem Master-Client nun gesperrt.

• Der Echtzeit-Datenimporter bietet nun die Möglichkeit, die Daten direkt vom PC zu importieren, d. h. der Anschluss des Geräts ist nicht länger erforderlich.

DewesoftX 2023.2 ist ein für alle Dewesoft-Benutzer kostenloses Upgrade und kompatibel mit allen Dewesoft-Datenerfassungssystemen. Sie können die neueste Version von unserem Download-Center herunterladen.
