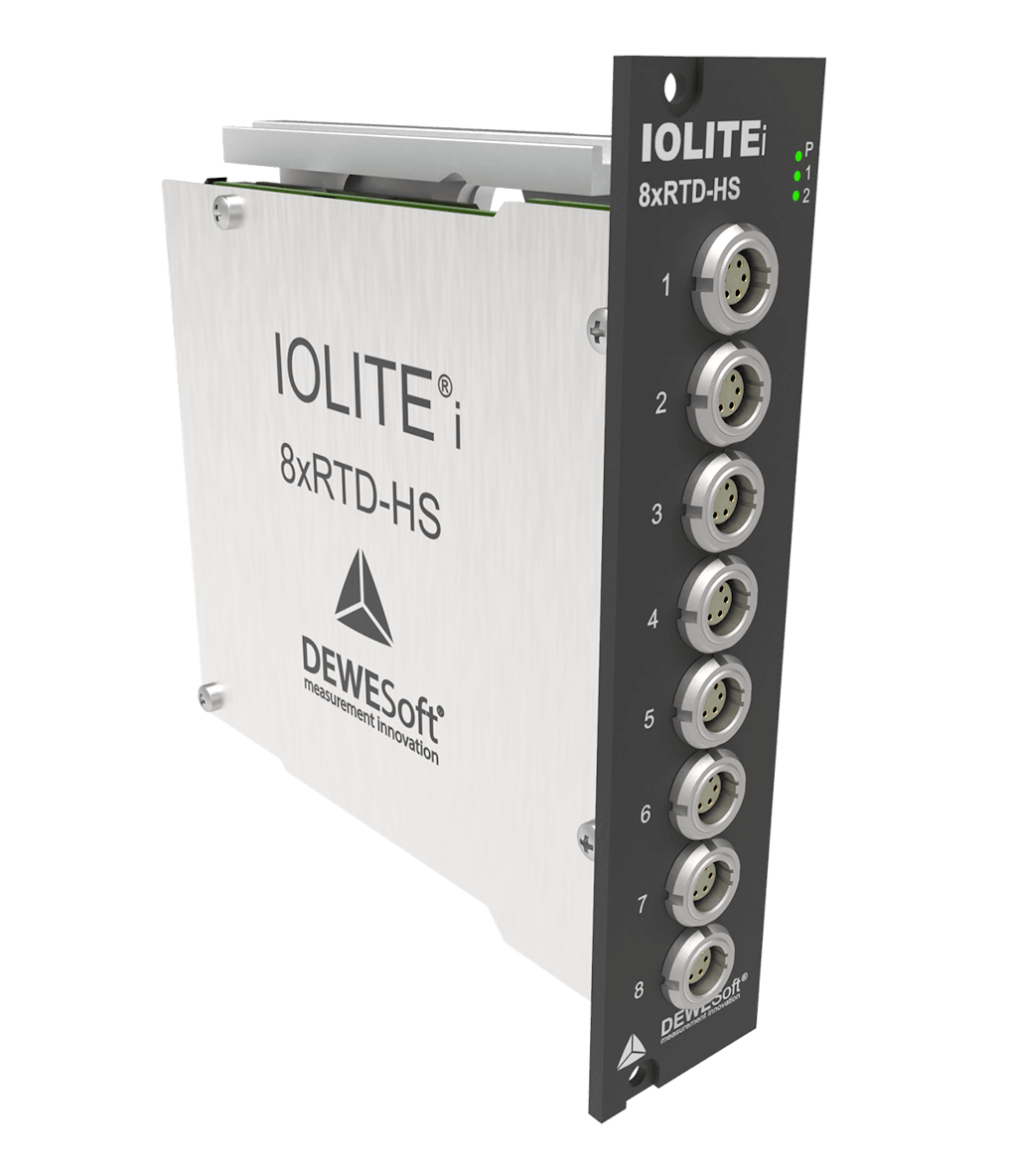

Schnelleres, isoliertes IOLITEi 8xRTD-HS

Es gibt eine neue Version des 8-Kanal-IOLITE-Temperaturmoduls! Die RTD (Widerstandstemperaturdetektoren) Eingänge des neuen IOLITEi 8xRTD-HS sind galvanisch voneinander getrennt.

Es ermöglicht Messungen in rauer EMV Umgebung z.B. am Stator eines Elektromotors oder in der Nähe von Wechselrichtern. Ein scharfer analoger Antialiasing-Filter (3. Ordnung, -3 dB bei 1 kHz) und digitale FIR-Filter entfernen alle unerwünschten Frequenzen von ev. Störsignalen.

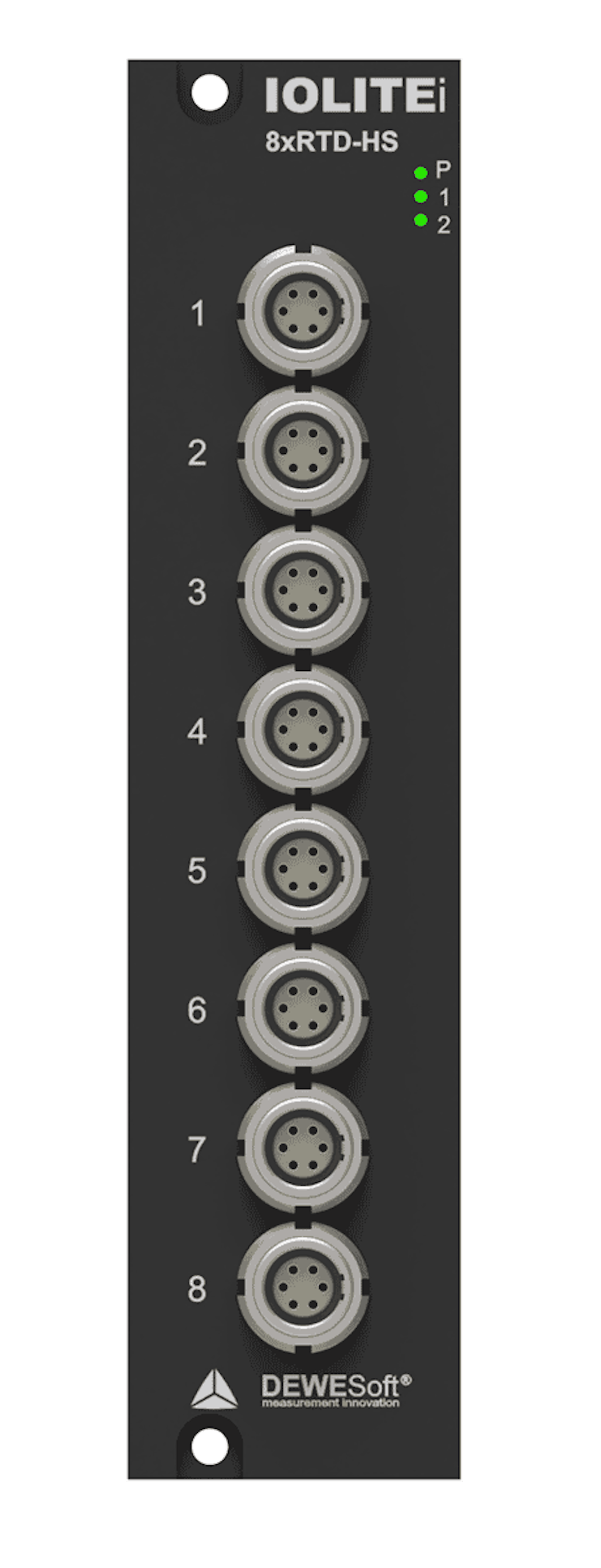

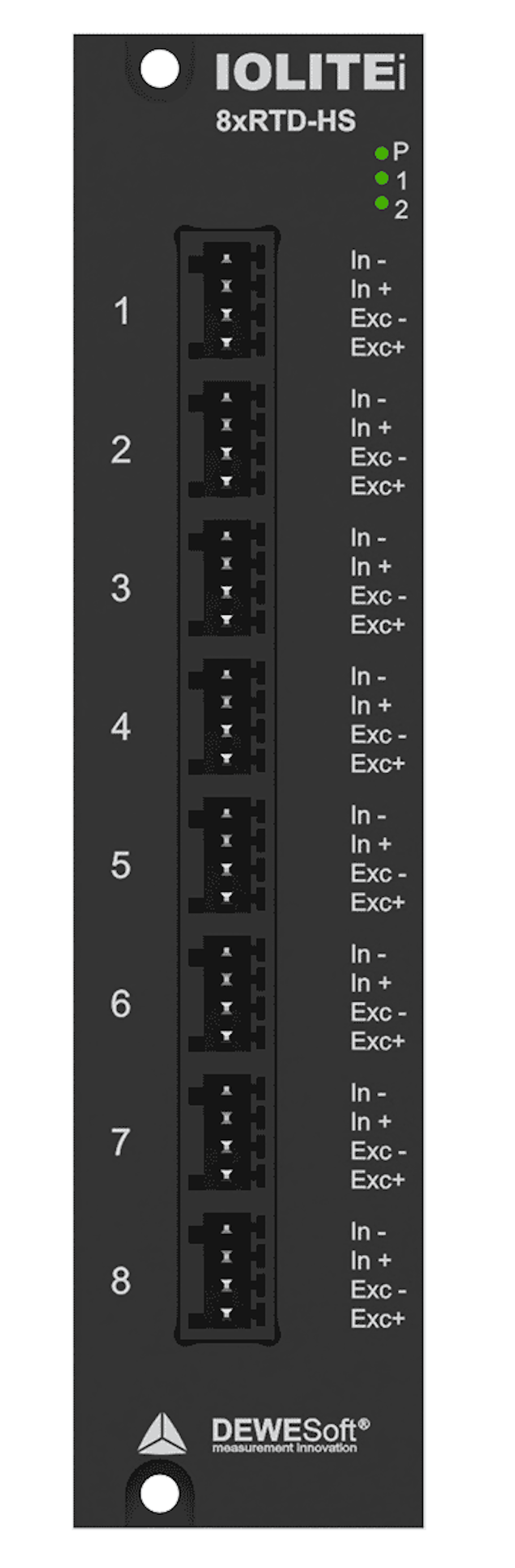

Die Signale werden über einen 6 poligen 0B Lemo Stecker angeschlossen (IOLITEi 8xRTD-HS). Optional ist auch eine Variante mit 4 poligen, 2,5 mm Schraubklemmen erhältlich (IOLITEi 8xRTD-HS-T2A4f).

Ein neuer 24 Bit AD Wandler mit Samplingraten bis 10 kS/s pro Kanal ermöglicht sogar die Erfassung transienter Temperaturschwankungen. Durch die höhere Abtastrate in Kombination mit digitalen FIR-Filtern wird das Grundrauschen auf weniger als 1 mK zu reduziert.

Das bisher angebotene RTD-Modul wird natürlich auch noch verkauft, weil die hohe Abtastrate und die geniale EMV Immunität des neuen IOLITEir-8xRTD-HS Modules nicht in allen Anwendungsbereichen benötigt wird.

Auch das IOLITEi-8xRTD-HS verwendet wie alle IOLITE Systeme zwei EtherCAT-Busse parallel. Der EtherCAT-Primärbus wird für die vollständig gepufferte Datenerfassung zum Computer verwendet. Der EtherCAT-Sekundärbus dient dafür die Daten in Echtzeit an eine beliebige Steuerung zu senden. Es kann in allen aktuell erhältlichen IOLITE Racks eingestzt werden – IOLITE-R12, IOLITE-R8, IOLITE-R8r.

In Kürze wird das IOLITEi-8xRTD-HS auch als Standalone Lösung mit einfachem EtherCAT Ausgang erhältlich sein.

Weitere Infos und Spezifikationen finden Sie auf den Produktseiten IOLITE Rack und IOLITE Module.

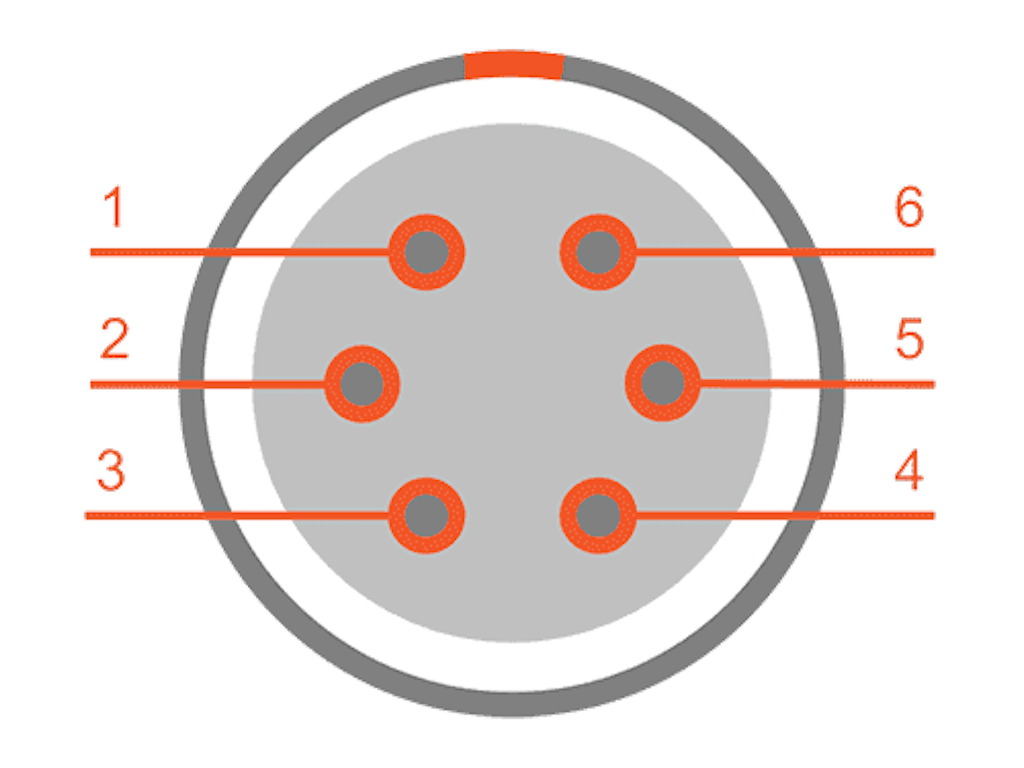

IOLITEi 8xRTD-HS Pin-Belegung

IOLITEi-8xRTD Stecker: Belegung (6-polige LEMO Buchse)

PinNameDescription
1In+Eingang+
2In-Eingang-
3NCNicht anschließen
4Exc+Sensorspeisung+
5Exc-Sensorspeisung-
6NCNicht anschließen

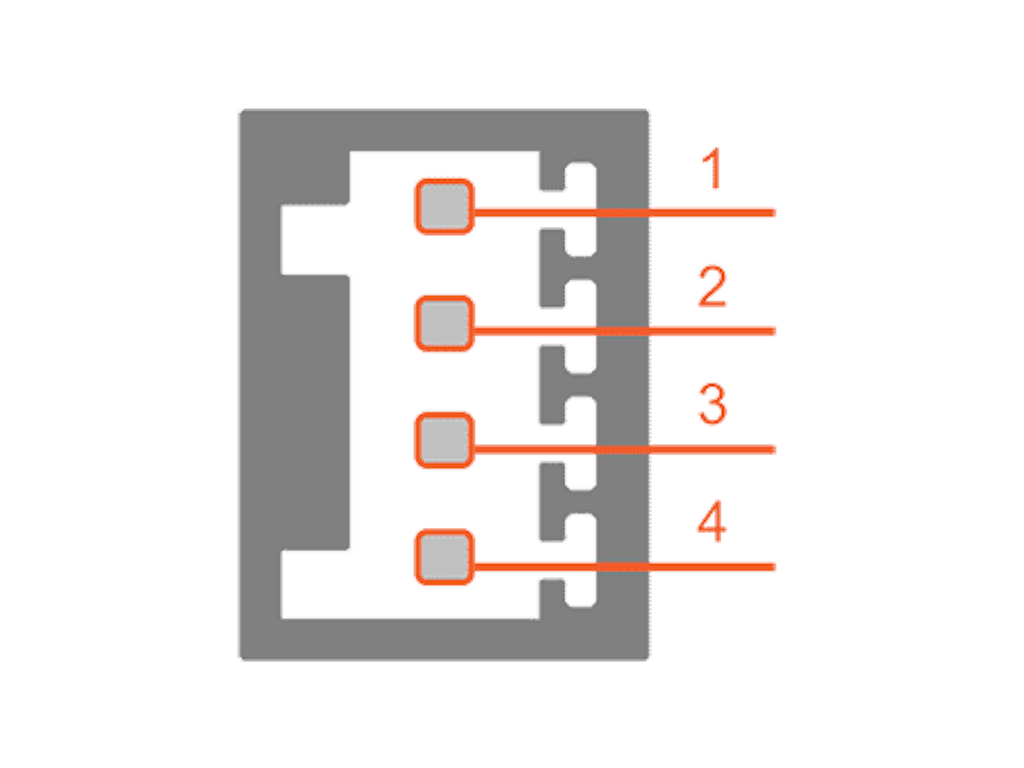

IOLITEi 8xRTD-HS-T2A4f Pin-Belegung

IOLITEi-8xRTD-HS-T2A4f Anschluss: Pin-Belegung (4-polig, 2.5 mm Schraubklemmen)

PinNameDescription
1In+Eingang+
2In-Eingang-
3Exc+Sensorspeisung+
4Exc-Sensorspeisung-
