Neue Messverstärker Module für die IOLITE® Serie

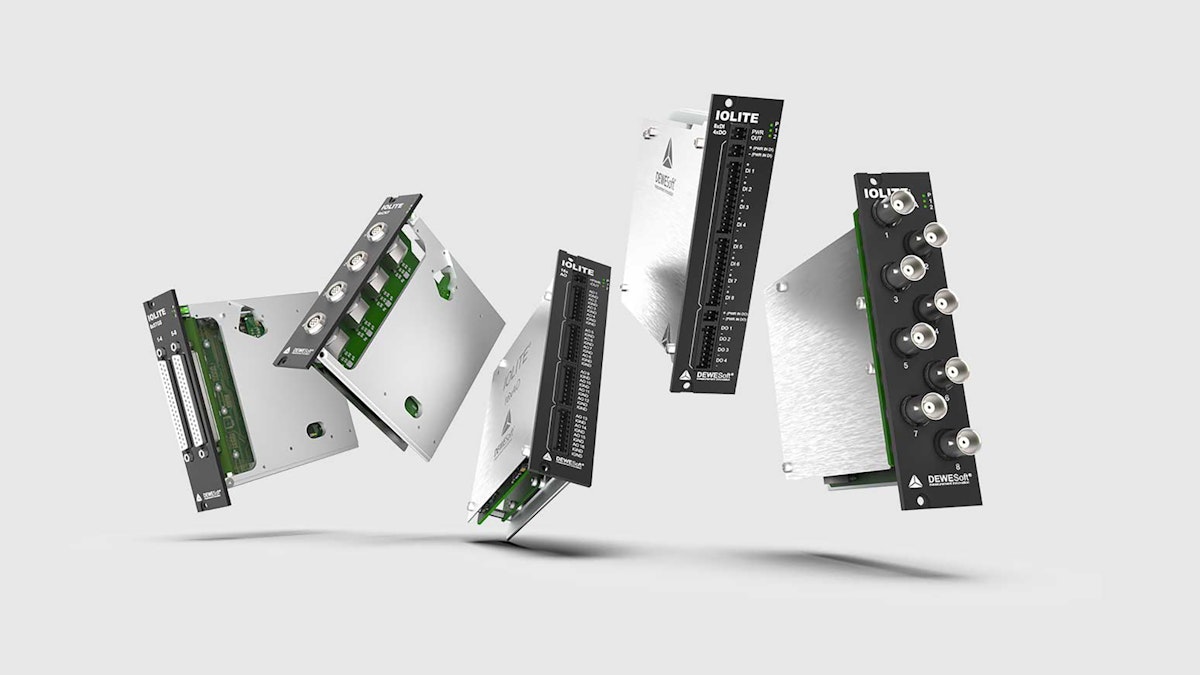

Für die IOLITE Rack, IOLITE LX, und IOLITE modular Serie wurden vier neue Messverstärker Module entwickelt:

  • IOLITE-8xSTGS - Dehnungsmessverstärker mit 8 Eingängen

  • IOLITE-16xLV - Niederspannungsmodul mit 16 Eingängen

  • IOLITEi-8xLA - Strom-Messverstärker mit 8 Kanälen

  • IOLITE-16xAO - Analogausgangsmodul mit 16 Kanälen

Wie alle IOLITE Messverstärker Module sind auch diese mit zwei parallelen EtherCAT Leitungen ausgestattet - einen für die Datenerfassung und einen zur Datenweitergabe in Echtzeit. Die neuen Module sind für folgende Gehäuse geeignet:

  • IOLITE R8,

  • IOLITE R12, und

  • IOLITE LX.

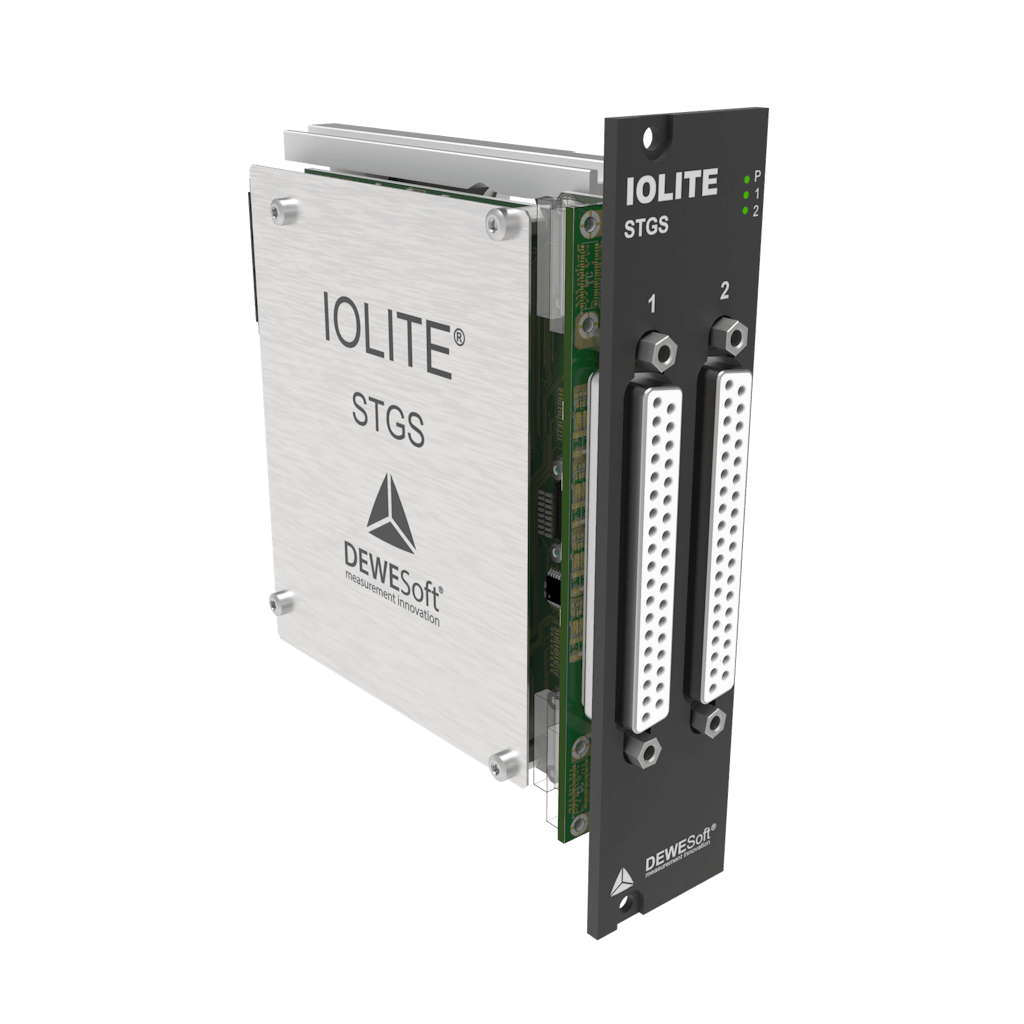

IOLITE-8xSTGS - Dehnungsmessverstärker mit 8 Eingängen

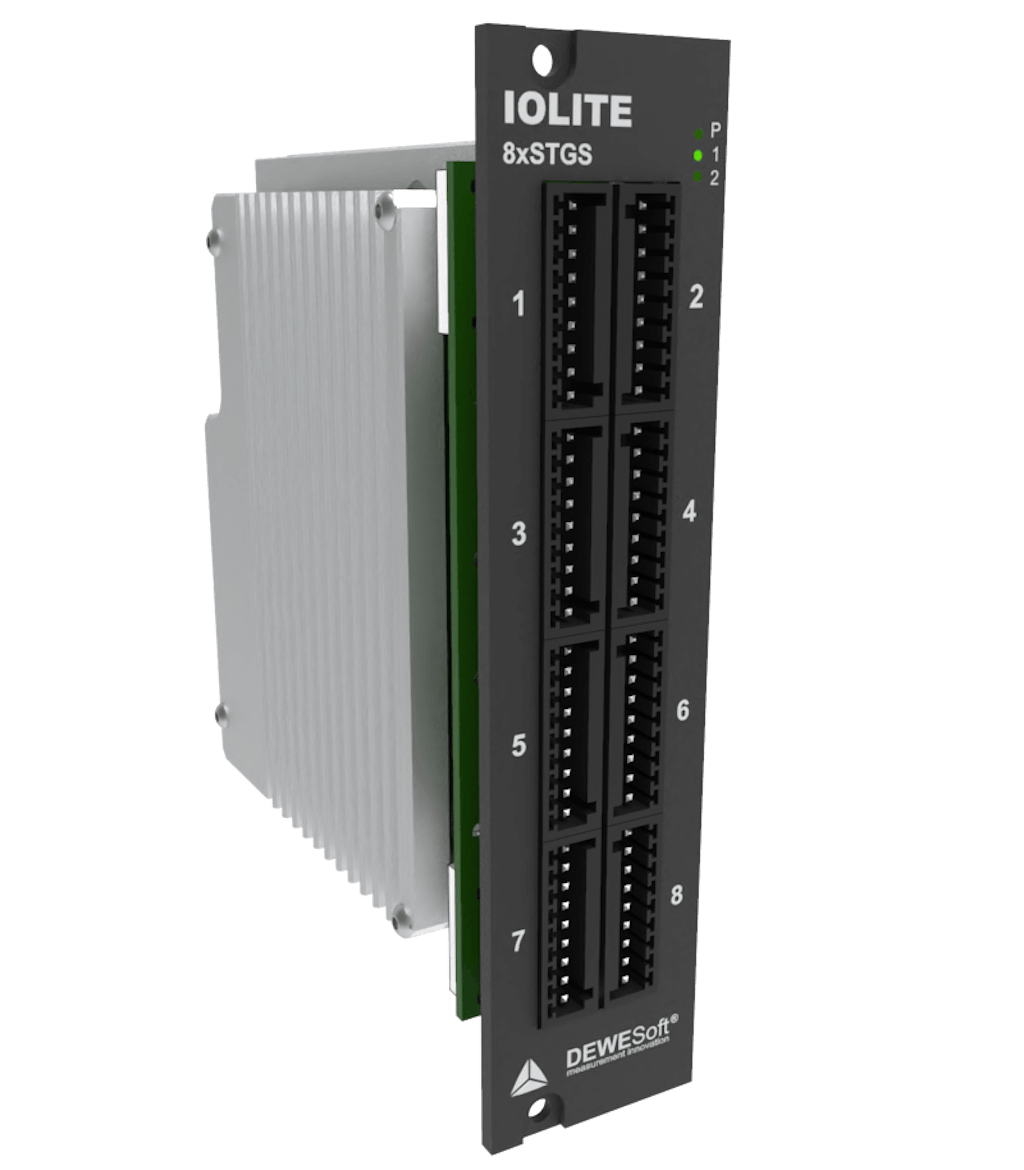

Das IOLITE-8xSTGS ist ein 8 Kanal Dehnungsmessverstärker für

  • Voll-,

  • Halb- und

  • Viertel-Messbrücken

  • und verschiedene Potentiometer-Konfigurationen

Vordefinierte Bereiche: 2 mV/V, 20 mV/V, 200 mV/V (frei programmierbar zwischen 2 mV/V and 1000 mV/V) bei frei wählbarer Sensorspeisung: 1 V, 2 V, oder 5 V.

Mit dabei ist auch ein neuer Sigma-Delta A/D Wandler mit 24-Bit Oversampling - optional mit Sinc5 Filter mit besonders niedriger Latenz. Ideal für die Ausgabe an Steuerungen.

Ein Highlight ist auch der, in der Software wählbare interne 100 kΩ Shunt, der alternativ im positiven oder negativen Zweig zuschaltbar ist.
Weiters können in der DewesoftX Software Brückenoperationen wie Sensornullabgleich, Shuntkalibrations-Test oder Leitungswiderstandskompensation durchgeführt und sogar testweise die Eingänge kurzgeschlossen werden.

Das Modul liest TEDS Chips welche oft in Sensoren bzw. deren Anschlussleitungen implementiert werden aus, womit eine einfache und schnelle Konfiguration Ihres Messsystems möglich ist.

Hervorzuheben ist auch die Langzeitstabilität und der extrem niedrige Energieverbrauch.

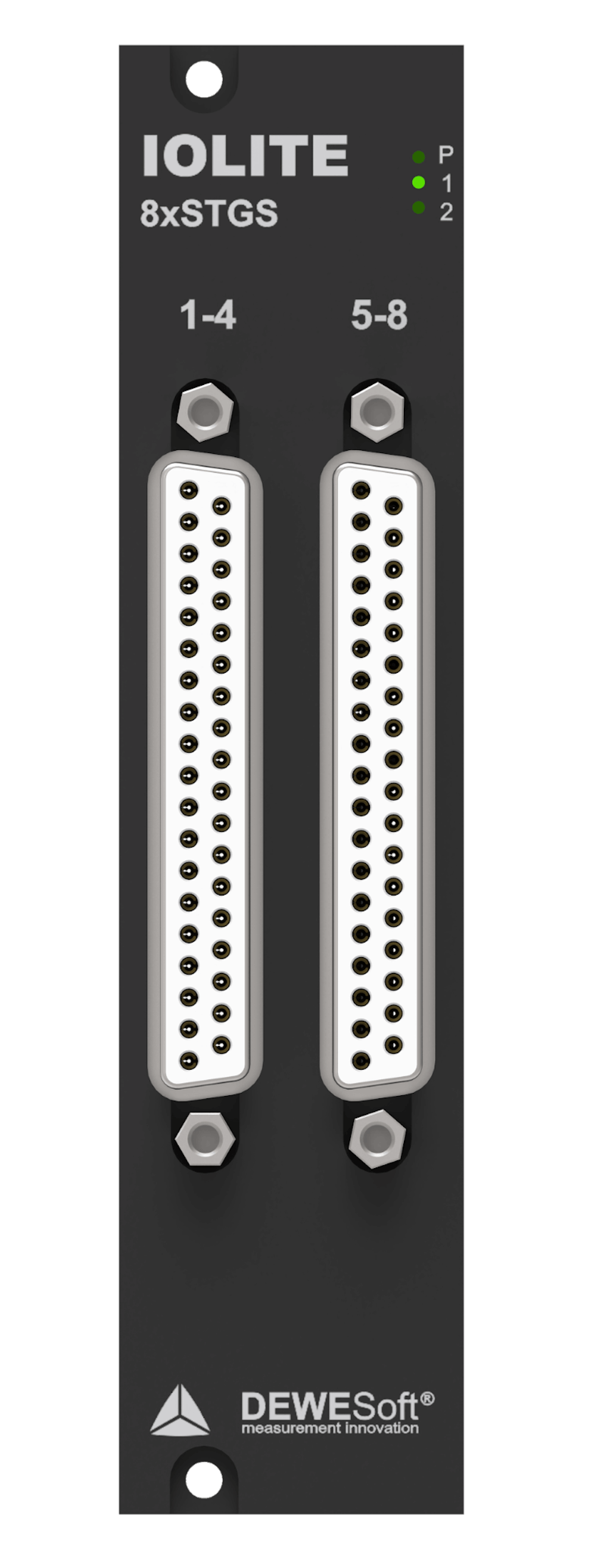

Bestellbar ist das Modul entweder mit D-SUB37 Anschluss oder Schraubklemmen.

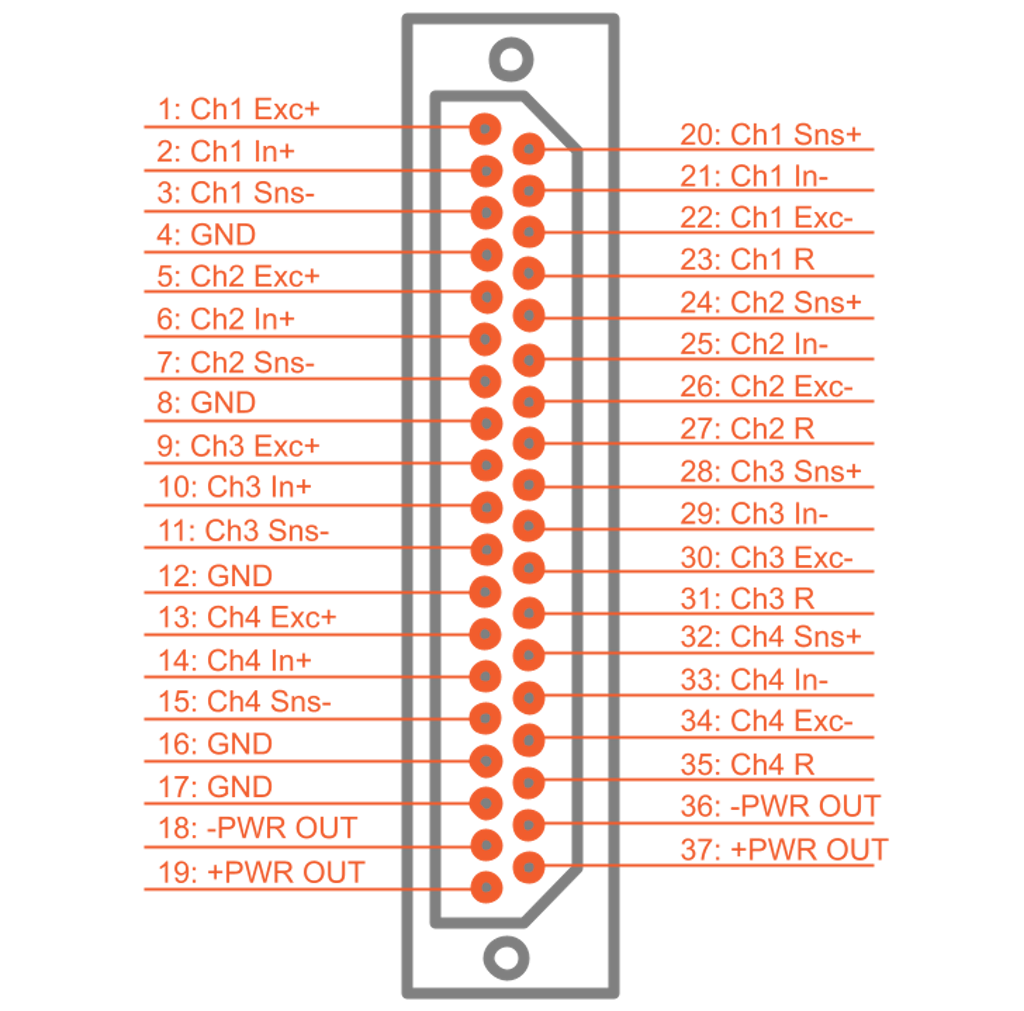

IOLITE-8xSTGS DSUB39 Steckerbelegung

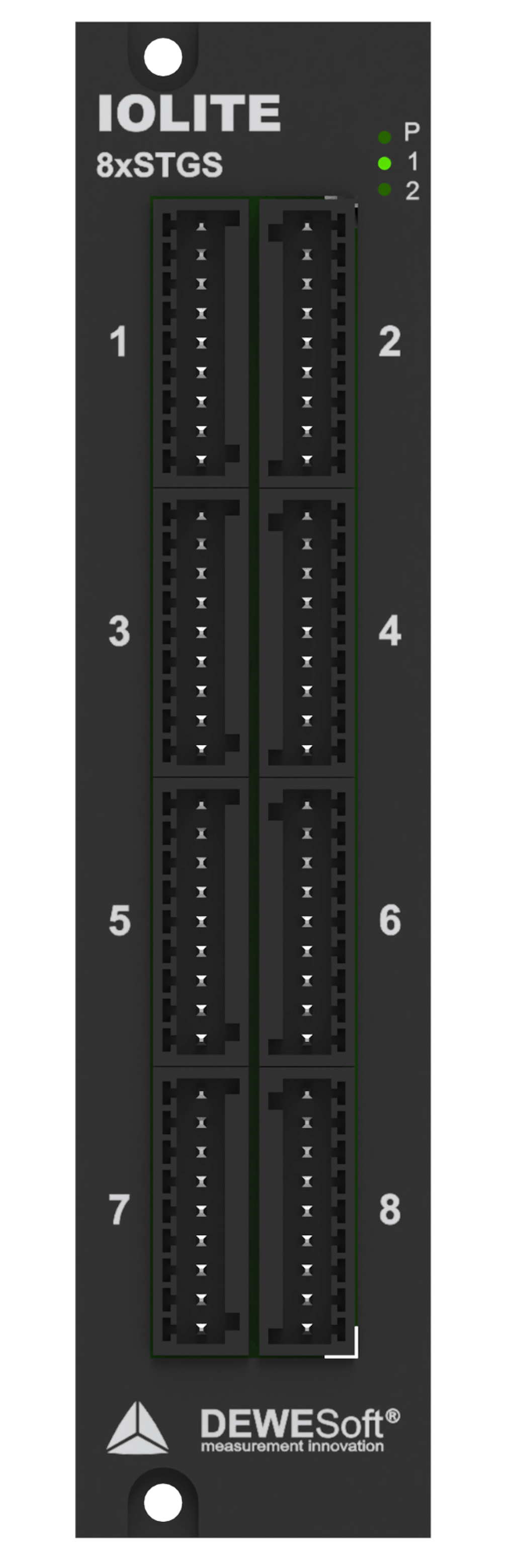

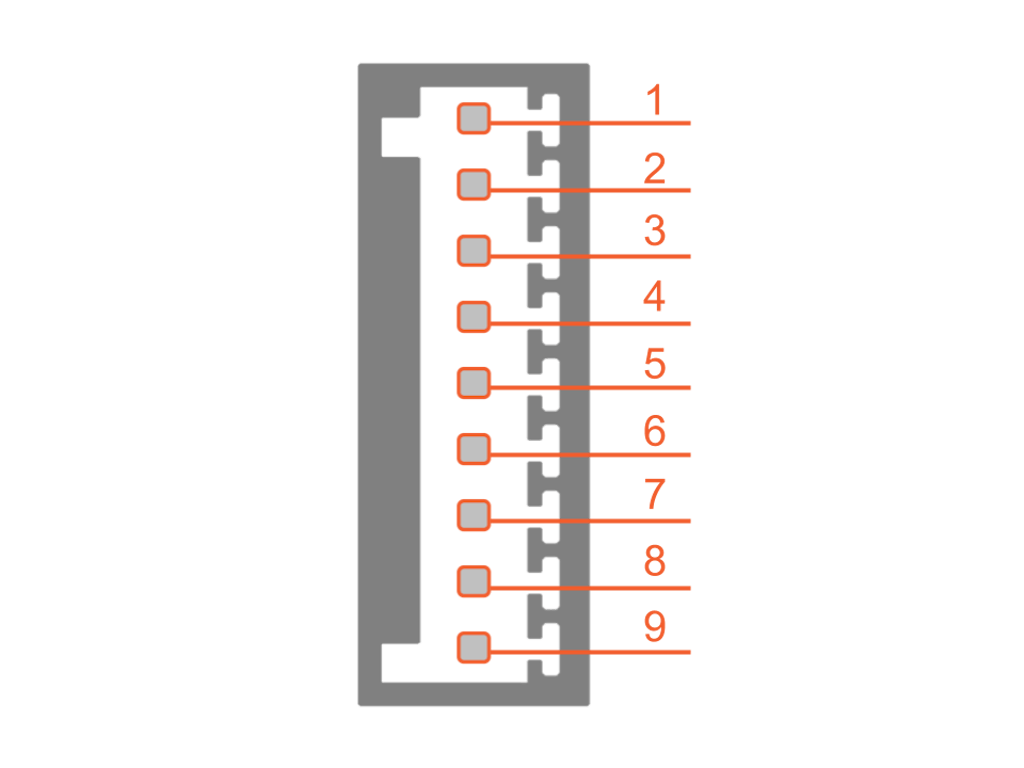

IOLITE-8xSTGS Schraubklemmen Belegung

PinNameBeschreibung
Pin 1IN +Eingang+
Pin 2IN -Eingang-
Pin 3SNS +Sense +
Pin 4SNS -Sense -
Pin 5EXC +Speisung +
Pin 6EXC -Speisung -
Pin 7iGND +Isolierte Masse
Pin 8R1/4 Brücke / Shunt
Pin 9TEDSTEDS

Weitere Infos dazu:

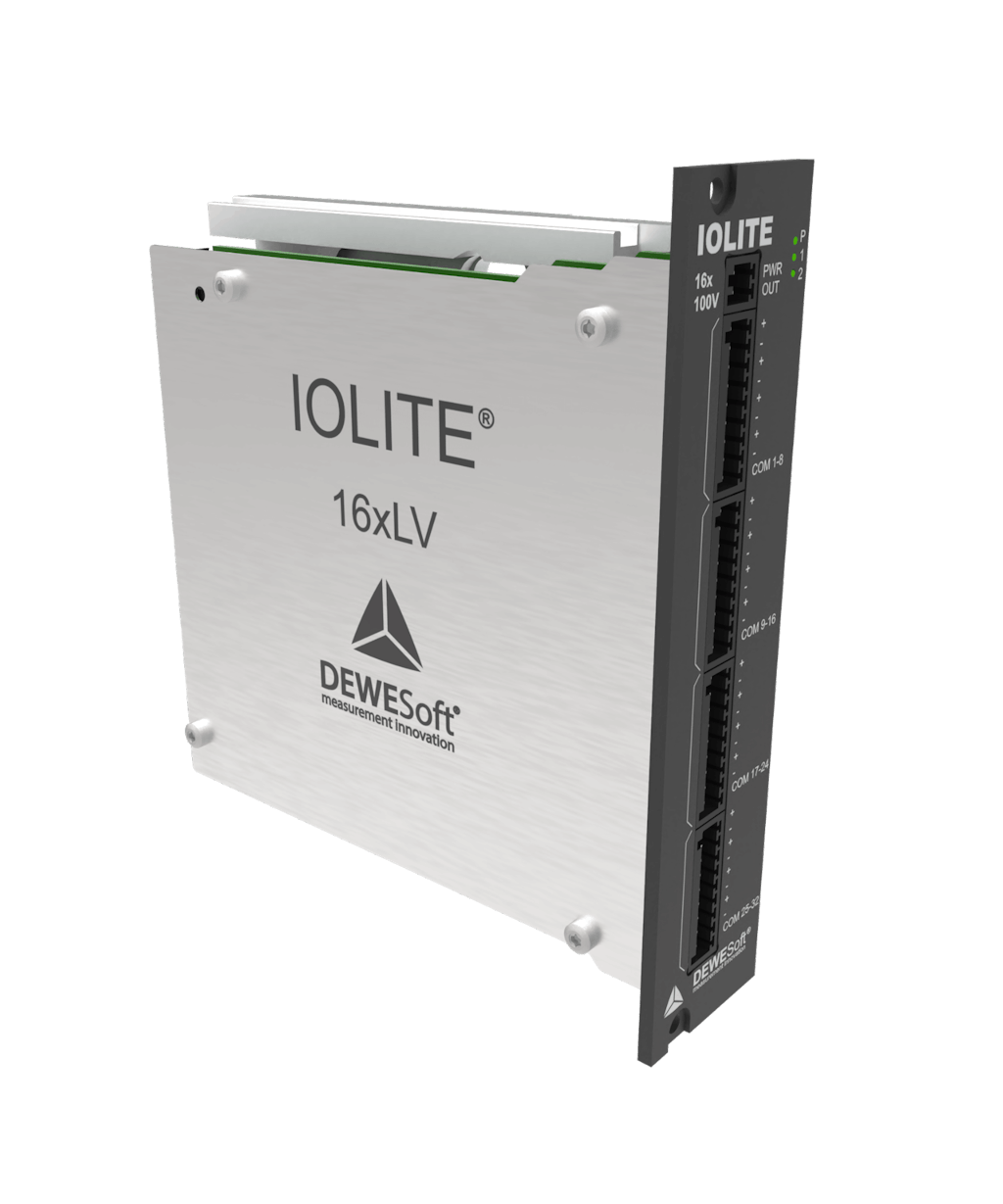

IOLITE-16xLV - Isoliertes 16-Kanal-Niederspannungsmodul

Hervorragende Genauigkeit, hohe Isolation der Kanäle gegen Masse und ein unschlagbares Preis/Leistungsverhältnis zeichnen dieses Modul aus.

Die Eingangsbereiche lassen sich individuell für jeden Kanal in der Software einstellen:

  • ±200 V und

  • ±10 V.

Daten werden gleichzeitig von allen 16 Kanälen mit einer Abtastrate von bis zu 20 kS/s erfasst.

Das IOLITE-16xLV beinhaltet pro Kanal einen 24-Bit Oversampling Delta-Sigma A/D Wandler mit einem Sinc5 Filter der dank seiner besonders niedrigen Latenz perfekt für Steuer Anwendungen geeignet ist.

Signale werden über praktische Schraubklemmen angeschlossen.

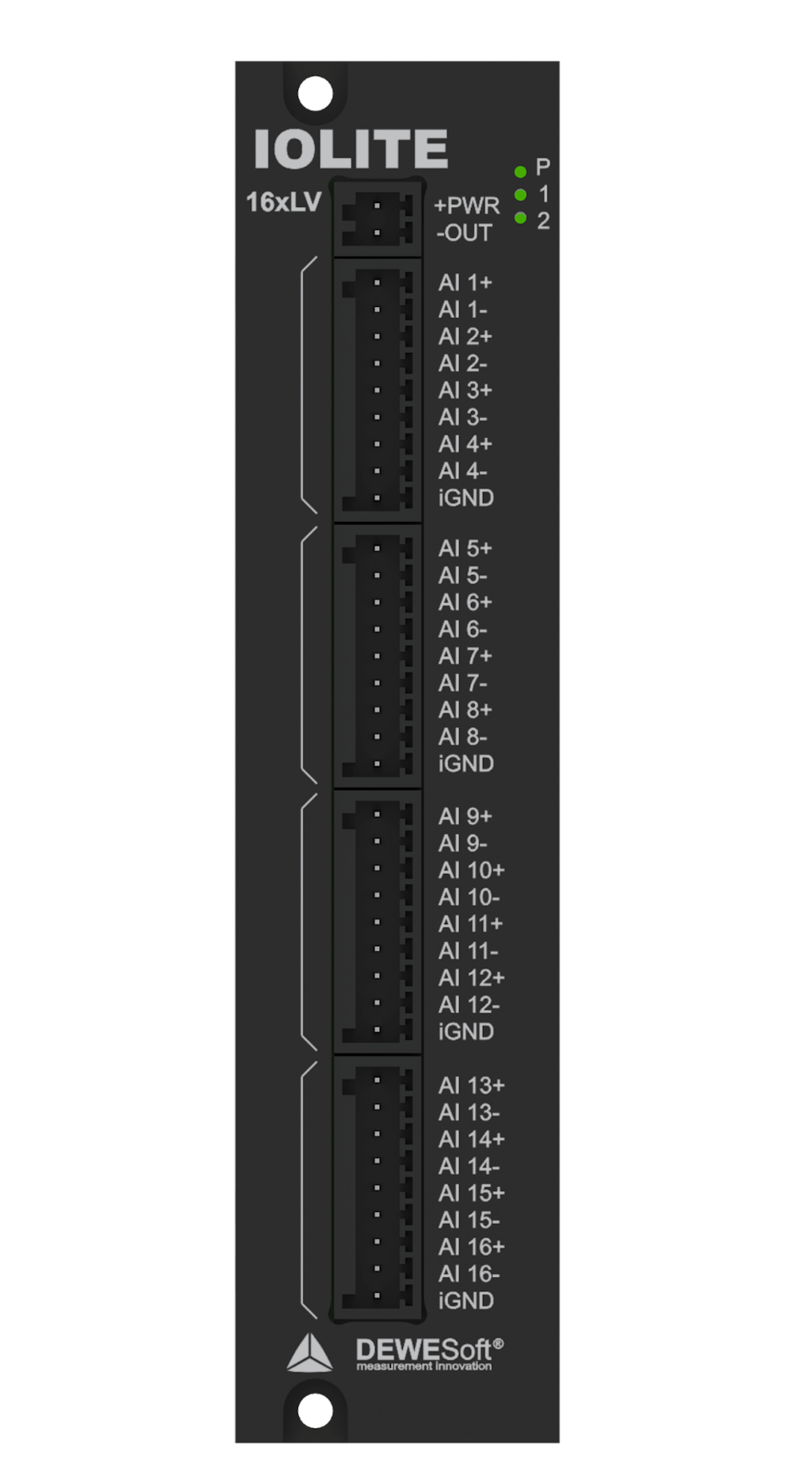

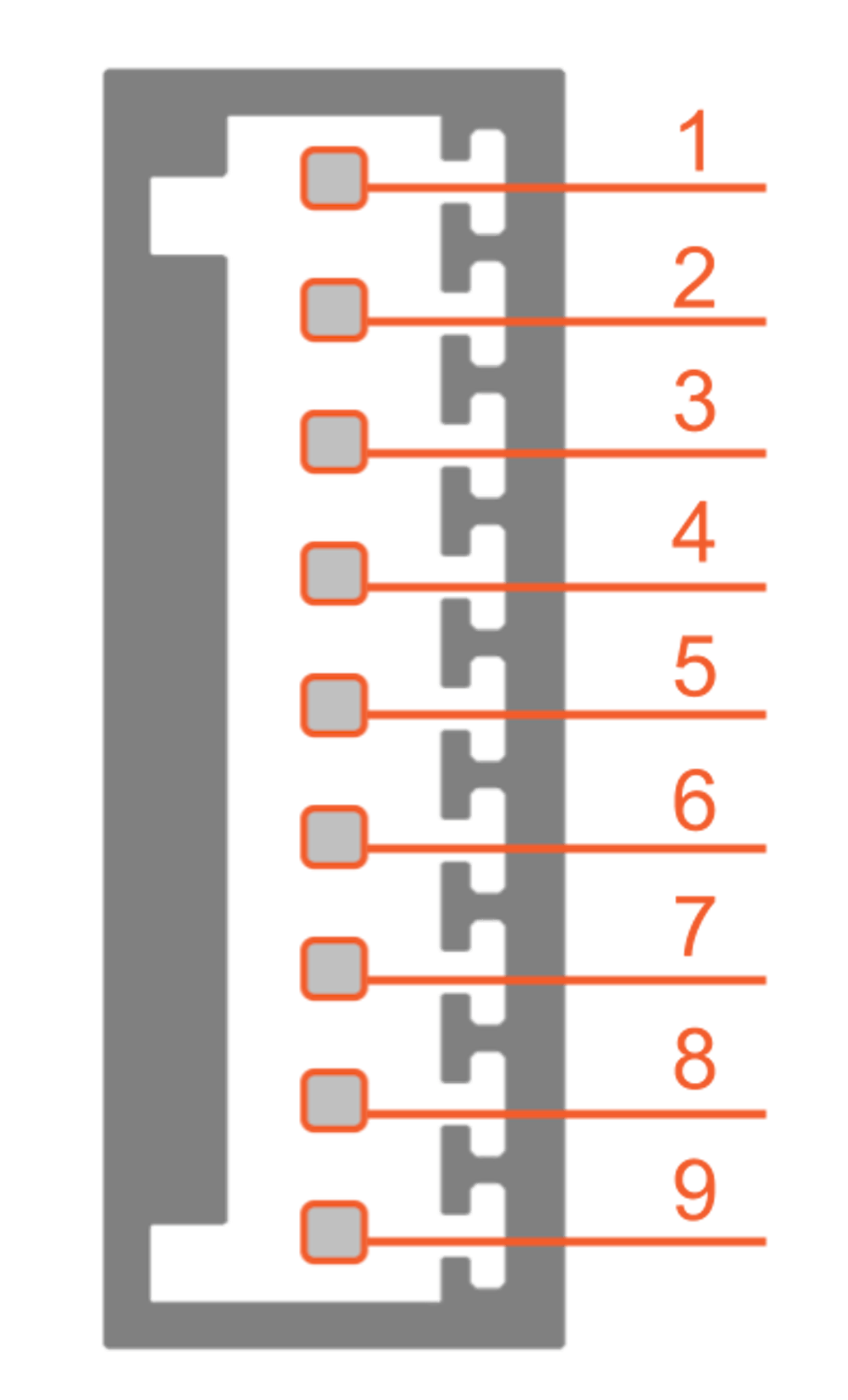

IOLITEi-16xLV Pin Belegung

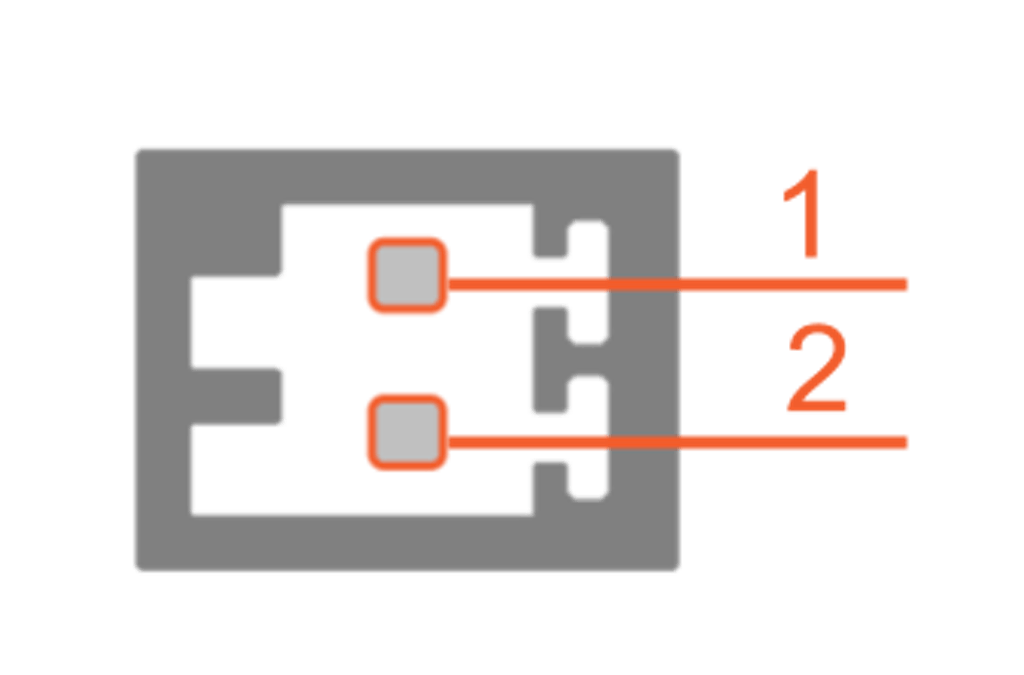

Power output:

PinNameBeschreibung
Pin 1PWR OUT +V (Versorgung) Ausgang +
Pin 2PWR OUT -Nicht-isolierte Masse

Analog Eingänge:

Pin NameBeschreibung
Pin 1AI1 +Analog Eingang 1
Pin 2AI1 -Eingang Masse 1
Pin 3AI2 +Analog Eingang 2
Pin 4AI2 -Eingang Masse 2
Pin 5AI3 +Analog Eingang 3
Pin 6AI3 -Eingang Masse 3
Pin 7AI4 +Analog Eingang 4
Pin 8AI4 -Eingang Masse 4
Pin 9iGNDGemeinsame Masse*

*iGND, die gemeinsame Masse ist von der Masse der Spannungsversorgung galvanisch getrennt

Weitere Infos:

IOLITEi-8xLA - 8 Kanal Strommessung

8 Eingänge zur Strommessung mit eingebautem Shunt - perfekt geeignet um Ströme bis ±20 mA mit maximaler Genauigkeit zu erfassen. Im Inneren arbeitet pro Kanal je ein 24-Bit A/D Wandler der Signale mit einer Rate von bis zu 20 kS/s abtasten kann.

Die Eingangsbereiche lassen sich individuell für jeden Kanal in der Software einstellen:

  • ±20 mA und

  • ±2 mA.

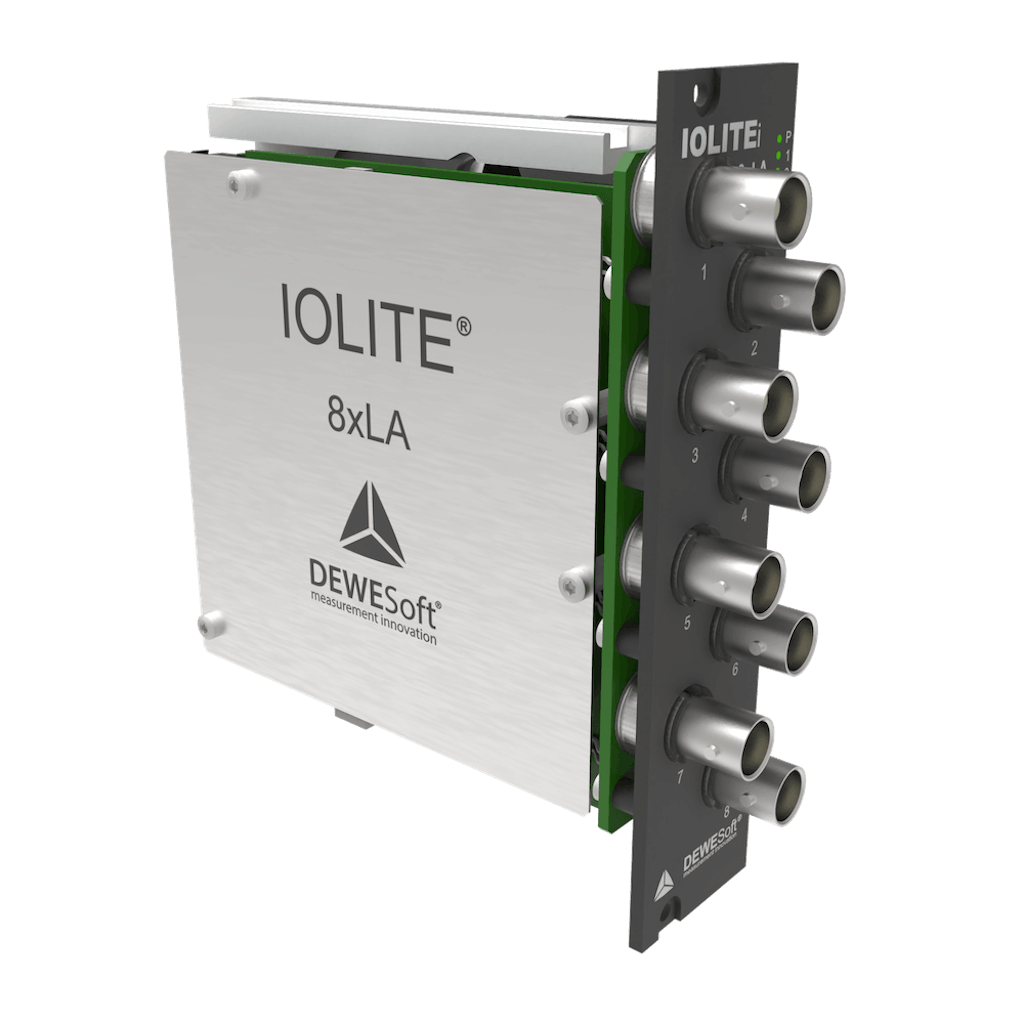

Bestellen Sie das IOLITEi-8xLA wahlweise mit BNC oder Schraubklemmen zum Anschluss Ihrer Messleitungen.

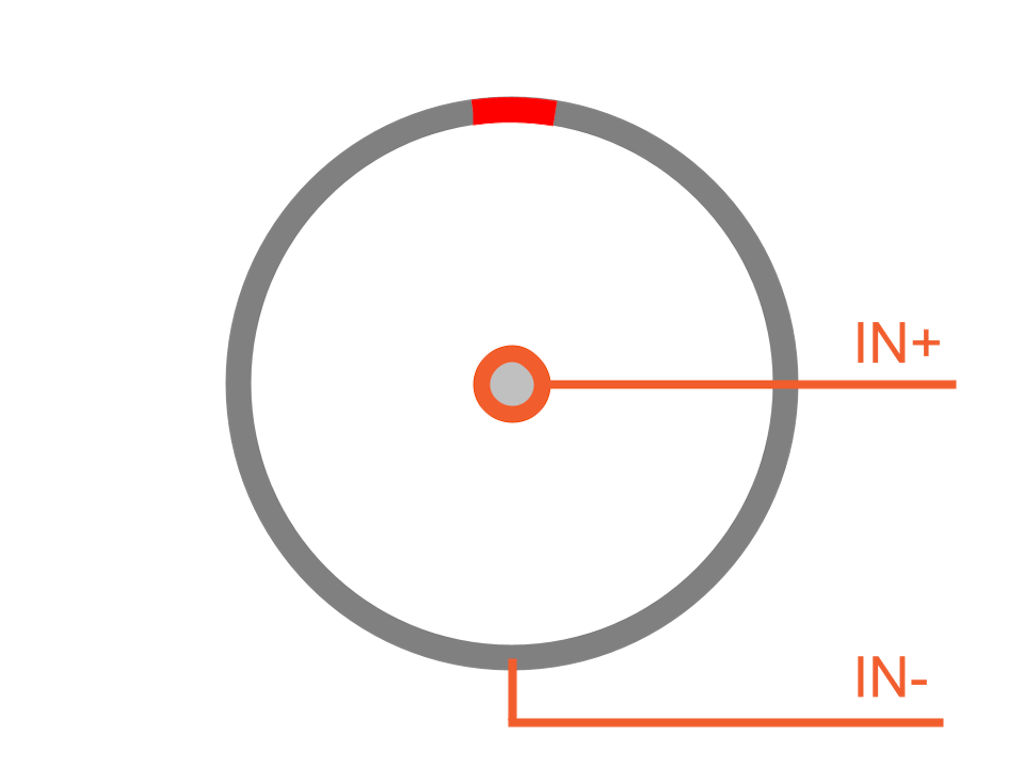

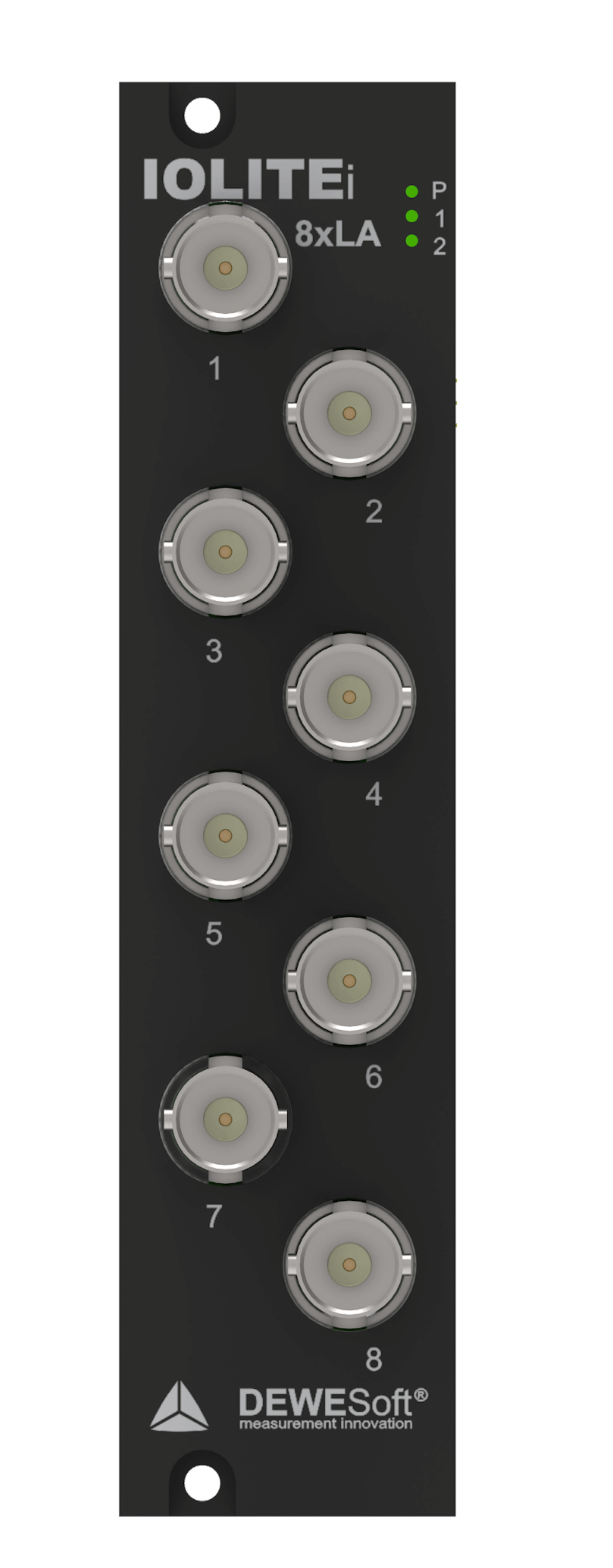

IOLITEi-8xLA BNC Steckerbelegung

PinNameBeschreibung
Pin 1IN +Analog Eingang +
Pin 2IN -Analog Eingang -

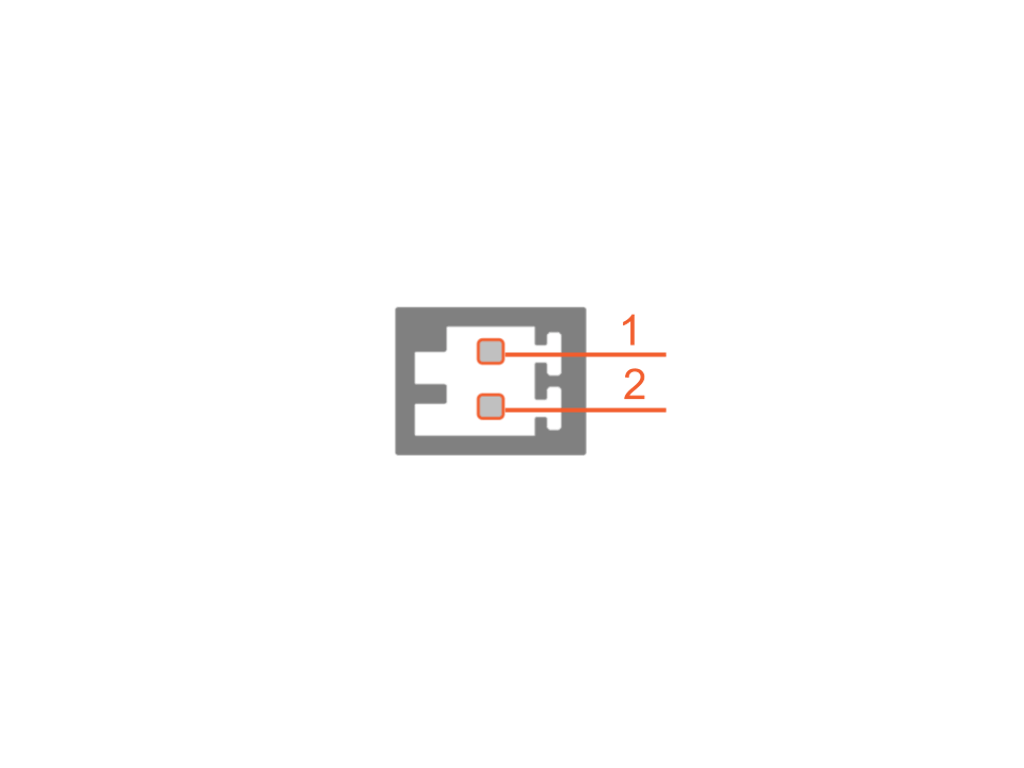

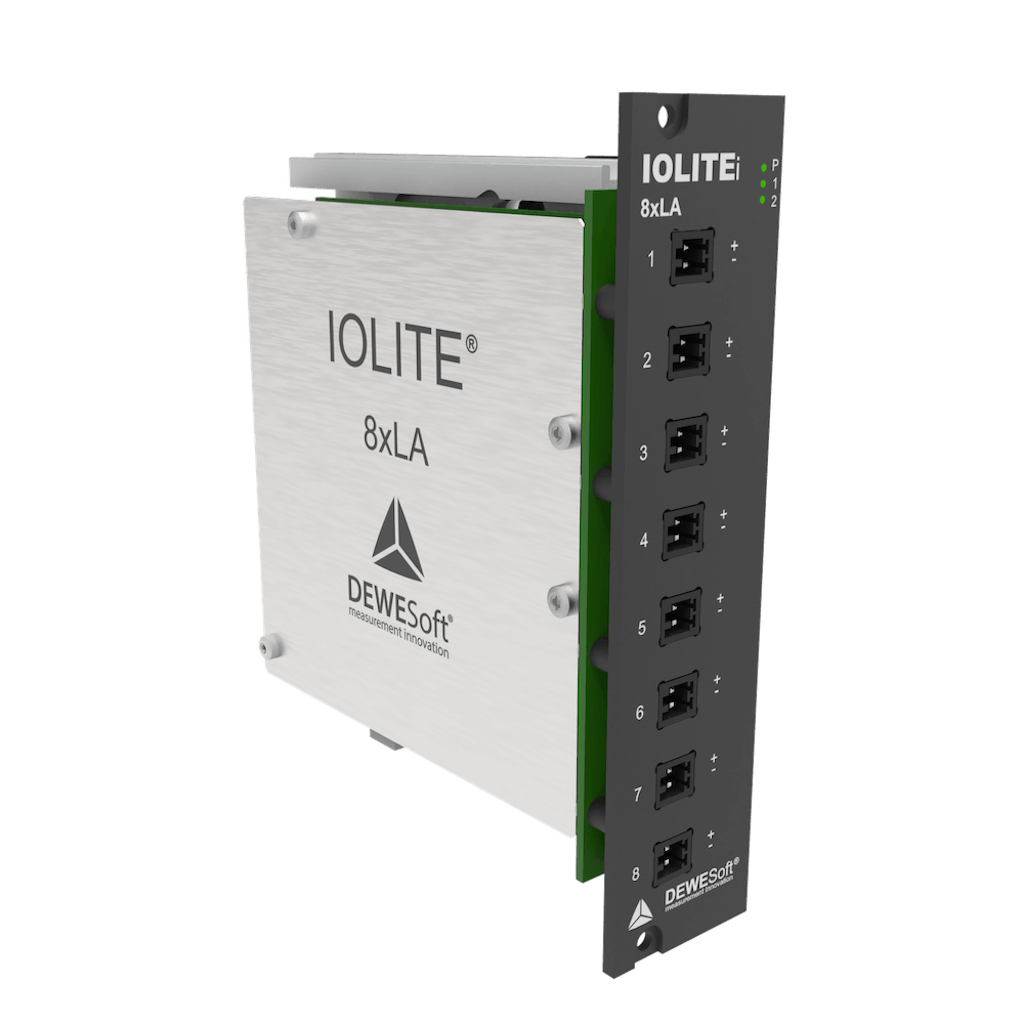

IOLITEi-8xLA Schraubklemmen Belegung

PinNameBeschreibung
Pin 1IN +Analog Eingang +
Pin 2IN -Analog Eingang -

Details dazu:

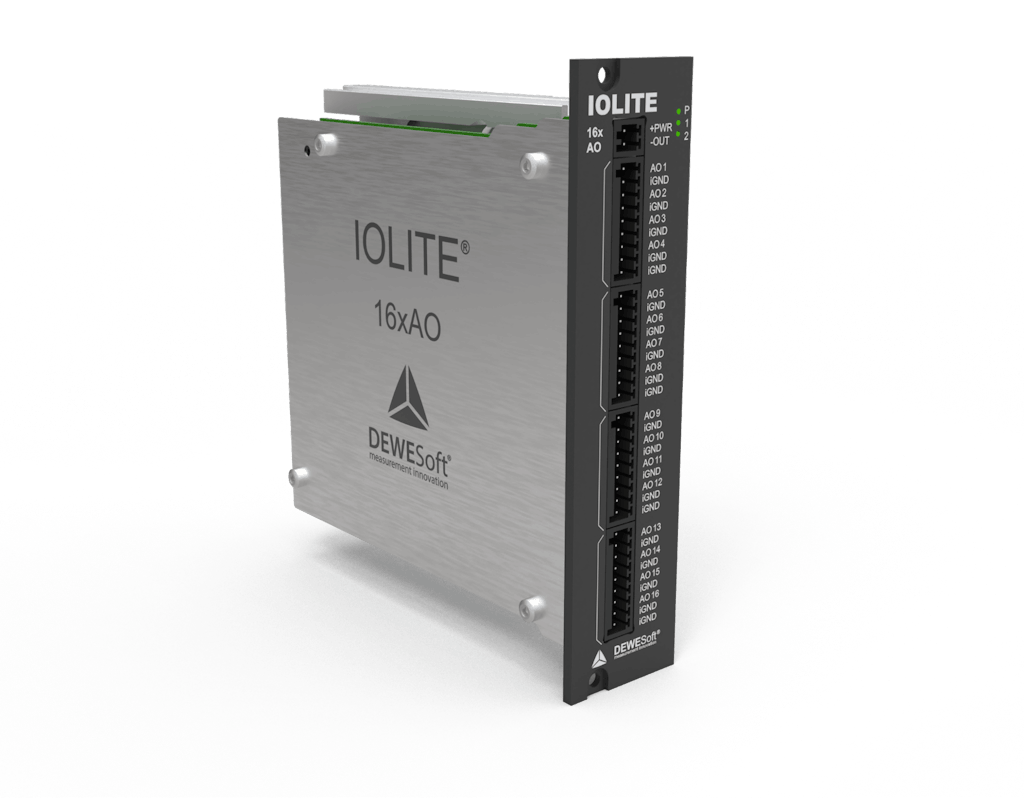

IOLITE-16xAO - 16 Kanal Analogausgabe

Das IOLITE-16xAO ist ein 16-Kanal-Analogausgangsmodul für industrielle Anwendungen.

Das Modul bietet 16 analoge Spannungsausgänge mit ±10 V. Die Ausgänge sind galvanisch von der Masse getrennt.

Am Power-out Anschluss kann zusätzlich eine Versorgung mit bis zu 2 A abgegriffen werden (nicht isoliert).

Signale werden über einen Klemmenblock der OMNIMATE Signal SL-Serie an das IOLITE-16xAO angeschlossen. Die Klemmenblockanschlüsse sind jeweils 9-polig und haben 2,5 mm Abstand - Pin 9 entspricht der gemeinsamen Masse.

Zusätzlich gibt es einen 2-poligen Klemmenblock mit einem Abstand von 2,5 mm für die Power-out Funktion.

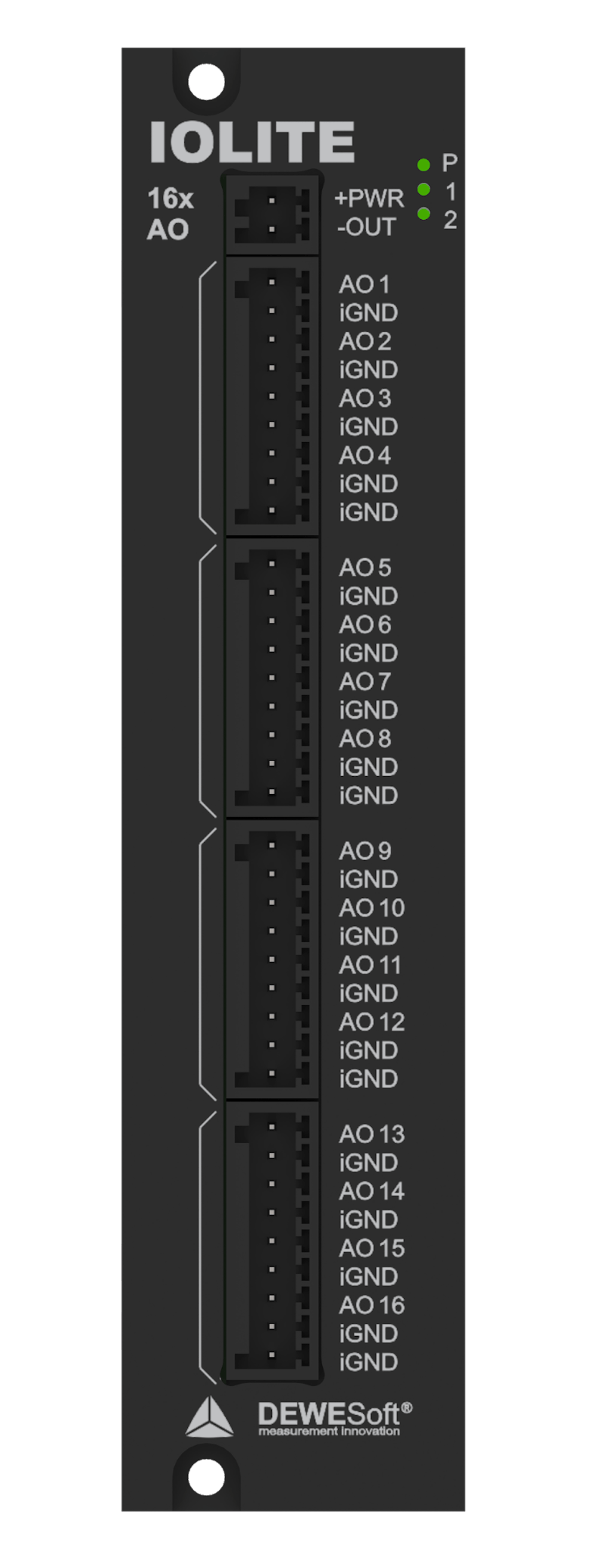

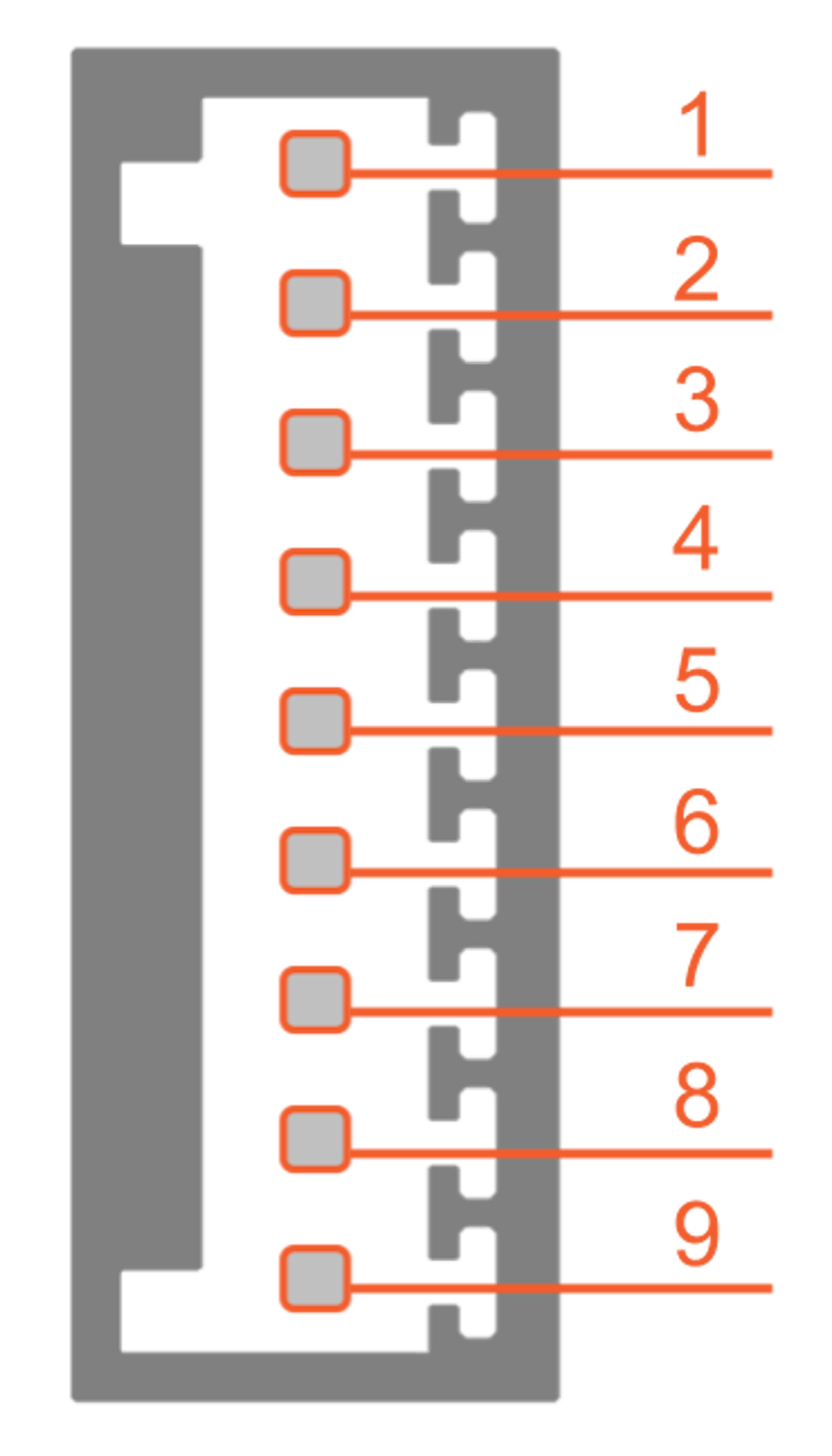

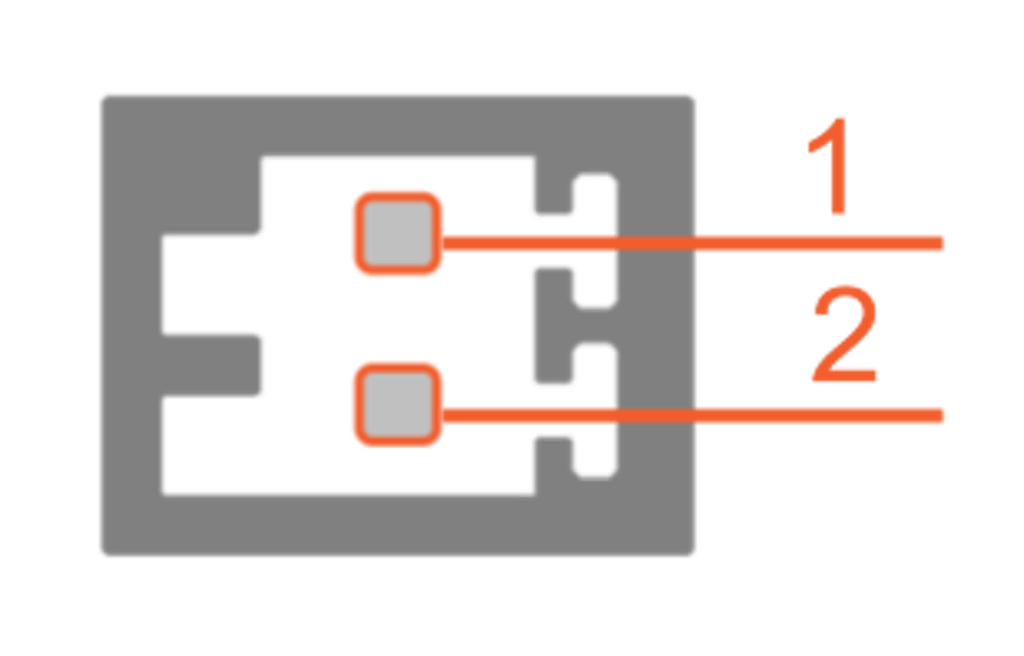

IOLITE-16xAO Schraubklemmen Belegung

PinNameBeschreibung
Pin 1PWR OUT +V(supply) output
Pin 2PWR OUT -Non-isolated GND

Analog output pinout:

PinNameBeschreibung
Pin 1AO 1, 5, 9, 13Analog Ausgang 1, 5, 9, 13
Pin 2iGNDGemeinsame Masse*
Pin 3AO 2, 6, 10, 14Analog Eingang 2, 6, 10, 14
Pin 4iGNDGemeinsame Masse*
Pin 5AO 3, 7, 11, 15Analog Eingang 3, 7, 11, 15
Pin 6iGNDGemeinsame Masse*
Pin 7AO 4, 8, 12, 16Analog Eingang 4, 8, 12, 16
Pin 8iGNDGemeinsame Masse*
Pin 9iGNDGemeinsame Masse*

*iGND, Die gemeinsame Masse ist von der Masse der Spannungsversorgung galvanisch getrennt
