DewesoftX 2023.1 update: Leistungsanalyse von Flugzeug-Bordnetzen, intuitivere Marker, erweiterte Orbitanalyse

Wir freuen uns, die Veröffentlichung von DewesoftX 2023.1 bekannt zu geben. Diese aktuellste Version unserer Software bietet eine Reihe von neuen Funktionen und Aktualisierungen bestehender Module, die den Leistungsumfang und die Anwendungsmöglichkeiten weiter verbessern. Zu den bemerkenswertesten Updates zählt die Erweiterung der Leistungsberechnungen mit den neuen Modulen Aircraft Power AC und Aircraft Power DC, die mehrere MIL-, ISO- und GJB-Normen berücksichtigen, die speziell für die Analyse von Flugzeugbordnetzen entwickelt wurden.

Über diese neuen Module hinaus wurden auch die Verarbeitungsmarker für 2D- und 3D-Widgets, die Orbitanalyse, der Modbus-Client und der OPC-UA-Client mit zahlreichen zusätzlichen Funktionen ausgestattet, die ihre Bedienung noch einfacher machen und ihre Einsatzmöglichkeiten erweitern. Darüber hinaus bieten die IOLITE-Geräte jetzt eine Sperrfunktion, die ihre Sicherheit bei Echtzeitanwendungen verbessert.

Wie üblich ist auch DewesoftX 2023.1 für alle Dewesoft-Benutzer KOSTENLOS. Sie können die neueste Version von unserem Download Center herunterladen.

Leistungsanalyse von Flugzeugen

Die Flugzeug-Leistungsanalyse besteht aus zwei Modulen, deren Ausgabe eine lange Liste berechneter Resultate umfasst, die sich an den Leistungsstandards für Flugzeuge orientieren. Mit diesen Modulen können Sie die Leistungsabgabe von Flugzeugen berechnen, ohne das komplette Leistungsmodul einzubeziehen, verfügen also über besser an Ihren Bedürfnissen ausgerichtete Konfigurationsmöglichkeiten.

Das Mathematikmodul Aircraft Power DC berechnet die Spannungs- und Stromeigenschaften von Gleichstrom-Versorgungssystemen und das Modul Aircraft Power AC die Spannungs-, Strom- und Leistungseigenschaften von ein- und dreiphasigen 400-Hz-Systemen.

Modul Aircraft Power AC

Elektrische Komponenten und Stromquellen wie im Flugzeug installierte Wechselstromgeneratoren, Gleichstrommaschinen oder Batterien müssen vor dem Anschluss an das Bordnetz und die Sammelschienen im Flugzeug sowie vor der Beantragung des Lufttüchtigkeitszeugnisses validiert werden.

Dieser Validierungsprozess umfasst die Überprüfung verschiedener Aspekte der Bordnetzqualität, wie z. B. die Amplitude der harmonischen Wechselstrom-Modulation, eine unsymmetrische Belastung der Sternschaltung und die Amplitude der Spannungswelligkeit, um nur einige zu nennen.

Die Leistungsmodule für Flugzeuge stehen allen DewesoftX-Benutzern kostenlos zur Verfügung und geben Ihnen Zugang zu einem wertvollen Werkzeug für die Analyse und Validierung von Flugzeugbordnetzen.

Verbesserungen bei Verarbeitungsmarkern

Verarbeitungsmarker sind ein leistungsfähiges Werkzeug für die eingehende Analyse von laufenden Messungen und bereits erfassten Daten. DewesoftX 2023.1 bietet nun Verbesserungen, die die Arbeit mit Markern noch effizienter, einfacher und transparenter machen.

Im Fenster Marker-Konfiguration können Sie nun einfach festlegen, welchen Kanal des zugewiesenen Widgets der ausgewählte Marker als Eingang verwenden soll, wenn er bereits hinzugefügt wurde. Auch die Linienstärke von 2D-Widget-Markern kann im selben Fenster direkt eingestellt werden.

Marker-Einstellungsfenster

Um Ihre Analyse und Interaktion zu beschleunigen, haben wir die Anzahl der Klicks, die erforderlich sind, um die Marker im Graphen zu bewegen, auf ein Minimum reduziert – ein einziger Klick auf eine beliebige Stelle des Markers genügt. Darüber hinaus ändert sich die Form des Cursors, wenn Sie den Mauszeiger über einen Marker bewegen, und zeigt an, in welche Richtungen Sie den Marker verschieben können, was den Vorgang noch intuitiver macht.

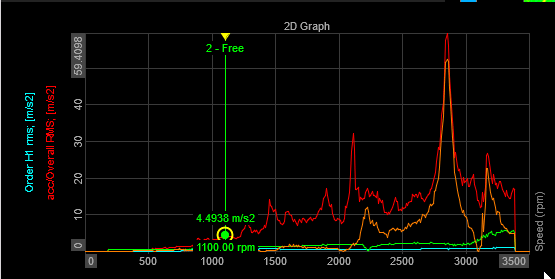

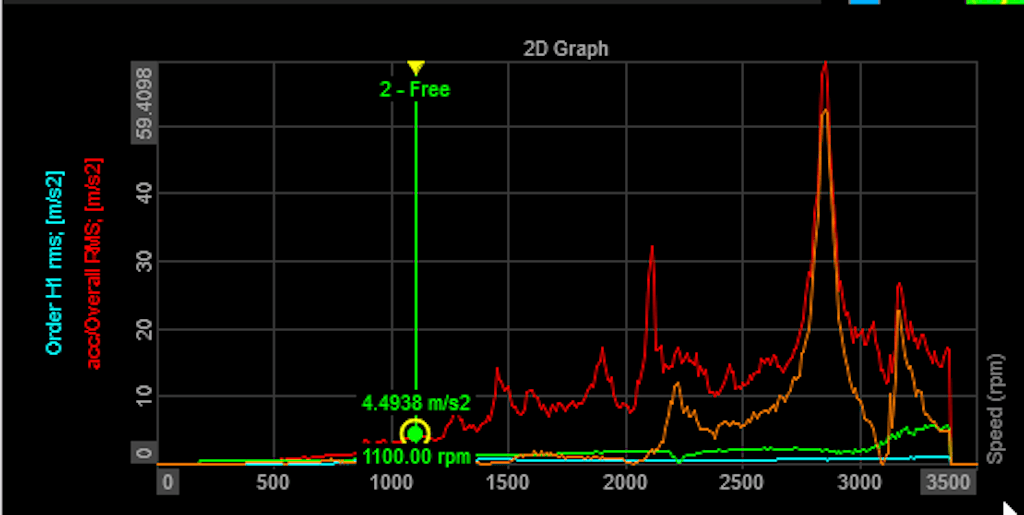

Einfaches Verschieben des Markers im Graphen

Sollte der Marker eine vollständige Neuberechnung der Datendatei erfordern, dann werden Sie durch einen Hinweis neben dem Marker daran erinnert. Zudem ist die Marker-Tabelle um Spalten für die Anzeige des Online-/Offline-Status und des Modus "Aktueller Wert" oder "Vollständiger Verlauf" der zugewiesenen Marker ergänzt worden, wodurch das Verhalten der Marker viel deutlicher nachvollziehbar ist als bisher.

Offline-Hinweis neben dem Marker, dass eine Neuberechnung erforderlich ist

Verbesserungen bei der Orbitanalyse

Die Orbitanalyse und ihr Funktionsumfang wurden auf Grundlage des direkten Benutzerfeedbacks aus dem Markt im beträchtlichen Umfang verbessert. In diesem Sinne verfügt das OA-Modul jetzt über erweiterte Fähigkeiten zur Bewältigung selbst komplexester Anwendungsfälle ohne Einbußen bei der Benutzerfreundlichkeit.

In der Version 2023.1 wurde auch die Bode-Diagramm-Kanalberechnung erheblich erweitert. Sie können jetzt Bode-Diagramme für jede in der Liste der Harmonischen angegebene Ordnung berechnen und anzeigen lassen. Darüber hinaus wird Ihr Bode-Diagramm automatisch in Hochlauf und Auslauf aufgeteilt, so dass Sie die Betriebsbedingungen der Maschine zwischen den beiden Laufzuständen problemlos über den gesamten Drehzahlbereich des durchgeführten Tests vergleichen können. Zusätzlich zu den extrahierten Ordnungen berechnet und zeigt das Bode-Diagramm nun den gesamten Signalinhalt mit verschiedenen Skalierungsoptionen (Effektivwert, Peak und Peak-Peak).

Mehrere Bode-Diagramme, die jeweils der angegebenen Ordnung entsprechen, ergänzt um ein komplettes Bode-Diagramm (Effektivwert vs. U/min)

Es ist jetzt möglich, für richtungsabhängige Ausgänge unterschiedliche Kanalfarben einzustellen, so dass Sie leichter erkennen können, welche Daten sich auf den Hochlauf, den eingeschwungenen Zustand oder den Auslauf beziehen:

Individuelle Farbeinstellungen für Maschinenzustände (in der Lagerkonfiguration)

Wir haben auch die Runout-Korrektur-/Kompensationsfunktionen verbessert, um die Benutzerfreundlichkeit zu erhöhen. Die gemessenen Korrekturen lassen sich nunmehr einfach in einem standardmäßigen Textformat aus Dewesoft exportieren. Die Korrektur selbst wird auf die Rohsignale angewendet, was bedeutet, dass sie von allen nachfolgenden OA-Berechnungen berücksichtigt wird.

Für eine schnelle Überprüfung des Maschinenzustands haben wir die Liste der ausgegebenen Resultate um SPPx-, SPPy- und SPPmax-Kalkulationen ergänzt, die die maximale Auslenkung des aktuell gemessenen Orbits in jeder Achse und den resultierenden Maximalwert dieses Orbits beschreiben.

Gemittelter Orbit mit den Parametern SPPy, SPPx und SPPmax auf der rechten Seite

Zur weiteren Verbesserung der Benutzerfreundlichkeit haben wir eine einfachere Handhabung der Maschinenzustandsauswahl bei Messungen mit mehreren Orbitanalyseinstanzen implementiert (z. B. bei Messungen an derselben Maschine in verschiedenen Phasen). So können Sie eine OA-Masterinstanz definieren, deren Steuerkanal zum Umschalten zwischen den Maschinenzuständen Hochlauf, eingeschwungener Zustand und Auslauf die entsprechenden Informationen an alle anderen Instanzen sendet. Sie brauchen die Umschaltung nur einmal über die Masterinstanz vorzunehmen, um die Zustände perfekt zwischen den Instanzen zu synchronisieren.

Synchronisierte Richtungssteuerung zwischen mehreren OA-Instanzen: Hier fungiert OA 1 (links) als Master und OA 2 (rechts) als Client

Aktualisierung des Modbus-TCP/IP-Clients

Das Modbus-TCP/IP-Protokoll ist ein wichtiges Werkzeug für die industrielle Kommunikation. Es ermöglicht die nahtlose Datenübertragung zwischen verschiedenen elektronischen Geräten, insbesondere bei speicherprogrammierbaren Steuerungen (SPS) im selben Netzwerk.

The Modbus TCP/IP protocol is a crucial tool for industrial communication. It allows for seamless communication between various electronic devices, particularly Programmable Logic Controllers (PLCs) on the same network.

Modbus-Client-Konfiguration

Das neueste Update des Modbus-Clients hebt diese Funktionalität auf die nächste Stufe, indem es Verbindungen zu mehreren Modbus-Servern mit derselben IP-Adresse, aber unterschiedlichen ID-Nummern, ermöglicht. Darüber hinaus haben wir die Optionen für den Modbus-Client erweitert, indem wir das Schreiben von Daten in die Objekttypen „Holding Register“ und „Coil“ von DewesoftX-Kanälen aus ermöglicht und damit alle theoretisch vorhandenen Funktionen des Modbus-Protokolls freigeschaltet haben.

Die zusätzliche Funktionalität bedeutet eine erhebliche Verbesserung der Einsatzmöglichkeiten des Modbus-Client-Plugins in einem breiten Spektrum industrieller Anwendungen.

Aktualisierung des OPC-UA-Clients

OPC UA (OPC Unified Architecture) ist ein standardisiertes Kommunikationsprotokoll, das den Zugriff auf verschiedene Maschinen, Geräte und andere Systeme in industriellen Umgebungen ermöglicht. Da es den Datenaustausch zwischen Geräten verschiedener Hersteller erlaubt, wird es für den Einsatz in der neuen Industrie 4.0 immer relevanter.

OPC-UA-Client-Konfiguration

Die Aktualisierung des OPC-UA-Clients umfasst zahlreiche Backend-Verbesserungen, die sich vor allem in der vollen Kompatibilität mit dem DewesoftX-Plugin OPC UA Server v3.x und einer stabileren Funktionalität in Verbindung mit Drittanbieter-Servern zeigen. So können Sie die DewesoftX-Module  OPC UA Client und OPC UA Server jetzt bedenkenlos in derselben Anwendung einsetzen.
Mit der neuen Version wird auch ein verbesserter Synchronisationsalgorithmus eingeführt, der die Datengenauigkeit wesentlich verbessert. Zudem haben wir den Bedienkomfort durch ein Suchfenster für die einfachere Verwaltung umfangreicher Kanallisten und eine neue Rekonfigurationsschaltfläche erhöht, die es erlaubt, Kanaleigenschaften über einen Online-Server zu aktualisieren.

Abgesicherter Modus für IOLITE-Geräte

Zu den vorteilhaftesten Funktionen eines Echtzeitsteuerungs-Frontend-Systems zählt die unterbrechungsfreie Bereitstellung von Echtzeitdaten an die Steuerung während deren Betriebs.

Der abgesicherte Modus ermöglicht es Ihnen, ein IOLITE-System während der Datenerfassung von DewesoftX aus mit einem Passwort zu sperren. Diese Funktion verhindert unbefugte Änderungen des Systemstatus oder der Verstärkereinstellungen und gewährleistet die Versorgung der Steuerung mit Echtzeitdaten bis zur Entsperrung durch eine befugte Person. Die Bereitstellung der Daten durch das IOLITE-Gerät wird selbst dann nicht unterbrochen, wenn DewesoftX forciert geschlossen wird oder der PC abstürzt.

Aktivieren des abgesicherten Modus in DewesoftX

Was ist noch neu?

Weitere Details zu den im Folgenden aufgeführten Funktionen finden Sie im Kundendienstportal von Dewesoft.

  • Das FFT-Analyse-Modul ist für die Unterstützung mehrerer Analyseinstanzen mit XHS-Abtastraten optimiert worden.

  • Das Rotor-Balancer-Modul unterstützt nun das Auswuchten durch Hinzufügen oder Entfernen von Masse.

  • DewesoftX kann jetzt Textdaten mit Abtastraten unter 10 Hz importieren.

  • Das Ethernet-Receiver-Modul unterstützt jetzt das INEA-Zeitformat.

  • Sie können das FlexRay-Modul und KiRoad-Geräte jetzt im Offline-Modus über virtuelle Ports konfigurieren, ohne eine zusätzliche Lizenz zu benötigen.

  • Das XCP/CCP-Modul aktiviert jetzt die PTP-Synchronisierungsoption für alle Geräte mit einem einzigen Kontrollkästchen.

  • Das 3D-Diagramm unterstützt nun auch die logarithmische Skalierung der X- und Y-Achse.

  • Die TEDS-Abtastung pro Kanal kann jetzt im DSGrid im Analog-In-Modul aktiviert oder deaktiviert werden.

  • Das 3D-Diagramm sperrt jetzt die Skalierung und die Werte der Frequenzachse beim Umschalten zwischen den Kanälen.

  • Der DIAdem-Export bietet eine zusätzliche Option zum Ein- oder Ausblenden des Modulnamens des Kanals.

DewesoftX 2023.1 ist ein für alle Dewesoft-Kunden kostenloses Upgrade und kompatibel mit allen Dewesoft-Datenerfassungssystemen. Sie können es von unserem Download-Center herunterladen, wo Sie auch ein Änderungsprotokoll (Changelog) mit sämtlichen Verbesserungen und Bugfixes finden.
