Analizadores de potencia de alta precisión

Los Analizadores de Potencia Dewesoft son instrumentos de última generación diseñados para el análisis preciso y exhaustivo de la potencia y la calidad de la energía en diversas aplicaciones industriales y de investigación. Con una tecnología avanzada y un software intuitivo, estos analizadores proporcionan una precisión, flexibilidad y facilidad de uso inigualables. Nuestra gama incluye desde el analizador trifásico de potencia más pequeño del mundo hasta analizadores portátiles multifásicos inteligentes y compactos y sistemas con un elevado número de canales. Tanto si se dedica a la fabricación industrial, las energías renovables, las pruebas de automoción, las pruebas aeroespaciales o cualquier tipo de I+D, Dewesoft le ofrece las herramientas que necesita para realizar análisis de potencia precisos y eficientes.

Únase a los principales ingenieros e investigadores que confían en Dewesoft para sus necesidades críticas de medición eléctrica.

Buscar productos

Productos disponibles en esta categoría

SIRIUS® XHS 4xHV, 4xLV

Analizador de potencia trifásico

SIRIUS® XHS 4xHV, 4xLV - Analizador de potencia trifásico

El SIRIUS® XHS es un analizador de redes modular trifásico (CA) más monofásico CC. Incorpora la tecnología de acondicionamiento de señal HybridADC que permite un gran ancho de banda (5 MHz) y de alta velocidad (15 MS/s) con un rango dinámico excepcionalmente alto y una adquisición de datos sin alias.

Incluye modernas interfaces de datos como USB 3.0, GLAN, XCP, CAN y OPC UA con sincronización PTP, lo que garantiza una conectividad abierta y flexible. SIRIUS® XHS es el analizador de redes de alta velocidad definitivo, que ofrece un rendimiento y una versatilidad inigualables.

SIRIUS® R1DB/R2DB/R8DB

Analizador de potencia portátil

SIRIUS® R1DB/R2DB/R8DB - Analizador de potencia portátil

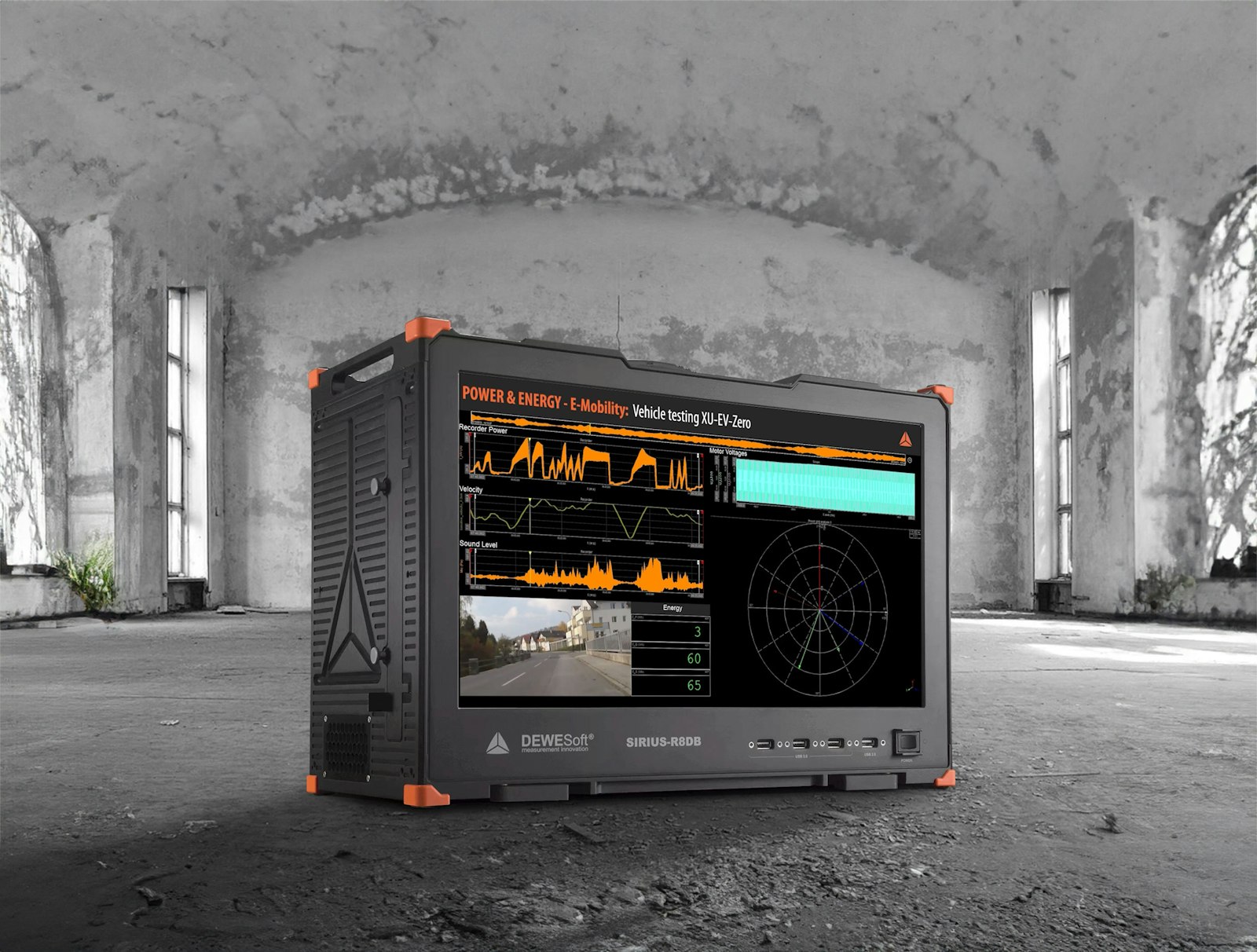

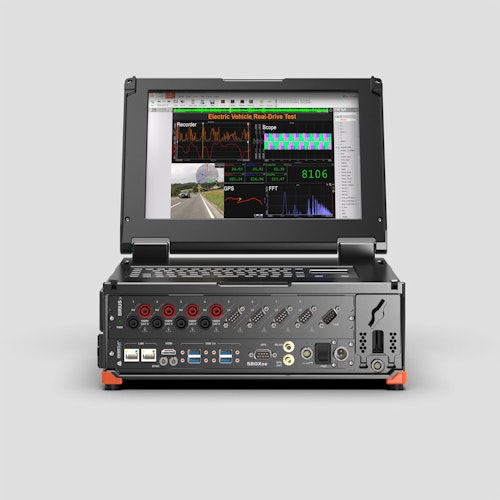

Los SIRIUS® R1DB, R2DB y R8DB son analizadores de redes portátiles compactos y de alta dinámica diseñados para ofrecer la máxima portabilidad y eficiencia. Estos sistemas incluyen amplificadores de entrada directa de alta tensión y corriente, un registrador de datos integrado, un potente ordenador de procesamiento de datos, una pantalla multitáctil y baterías internas.

Nuestros analizadores de potencia portátiles son herramientas versátiles para cualquier medición de potencia eléctrica o de calidad de la energía, gracias a amplificadores e interfaces adicionales para medir vibraciones, deformación, temperatura, par, CAN, XCP y otras fuentes de datos.

SIRIUS® XHS-PWR

Analizador de potencia monofásico con transductor de corriente DC-CT® integrado

SIRIUS® XHS-PWR - Analizador de potencia monofásico con transductor de corriente DC-CT® integrado

SIRIUS® XHS-PWR es un exclusivo dispositivo de adquisición de datos de 2 canales para la medición directa de corriente, alta tensión y potencia. Incorpora la tecnología de acondicionamiento de señal HybridADC y un transformador de corriente DC-CT® integrado y patentado para mediciones de corriente de alta precisión.

El SIRIUS® XHS-PWR es el analizador de potencia ideal para la supervisión de flotas de vehículos eléctricos e híbridos. La unidad incluye el galardonado software DewesoftX y una garantía de 7 años líder en el sector.

Transductores de corriente DC-CT

¡El mejor sensor de corriente AC⚡DC disponible en la actualidad!

Transductores de corriente DC-CT - ¡El mejor sensor de corriente AC⚡DC disponible en la actualidad!

Los transductores de corriente DC-CT® de Dewesoft proporcionan las ventajas de un transductor de corriente de flujo cero, pero con un menor consumo de energía y un diseño más compacto. Con un amplio intervalo de medición, gran ancho de banda, excelente linealidad, alta precisión y mínima deriva de temperatura, el DC-CT® destaca como uno de los mejores sensores de corriente disponibles actualmente en el mercado.

Sensores y transductores de corriente

Sensores de alta precisión para medición de corriente

Sensores y transductores de corriente - Sensores de alta precisión para medición de corriente

Sensores de alta precisión para Medición de corriente CA/CC y análisis de potencia. Desde pinzas amperimétricas hasta transductores de corriente de flujo cero de alta precisión y bobinas Rogowsky.

Nuestros transductores de corriente se adaptan perfectamente a nuestros sistemas de adquisición de datos y pueden medir con precisión corrientes AC/DC con hasta 0,03% de precisión. TEDS está equipado para la detección y configuración automáticas.

¿Qué es un analizador de redes?

Un analizador de potencia es un instrumento de precisión utilizado para medir y analizar la energía eléctrica en los sistemas, incluidos parámetros como tensión, corriente, potencia, eficiencia y armónicos. Los ingenieros confían en los analizadores de redes para comprender el funcionamiento de los sistemas eléctricos, identificar las pérdidas de energía y garantizar el cumplimiento de las normas del sector. Son fundamentales para optimizar el rendimiento de motores eléctricos, inversores y sistemas electrónicos de potencia, especialmente en aplicaciones como vehículos eléctricos, energías renovables y equipos industriales, donde la eficiencia y la calidad de la energía son clave para la fiabilidad y el rendimiento del sistema.

Características generales

Los analizadores de potencia Dewesoft son potentes instrumentos para medir y analizar parámetros de potencia eléctrica. Algunas de sus principales características son:

  • Entradas monofásicas, trifásicas o multifásicas.

  • Factor de forma flexible de diseño modular, instrumentos de visualización portátiles o instrumentos de diseño en bastidor con recuento de canales elevado.

  • Alta velocidad 15 MS/s tasa de adquisición.

  • Medición de gran ancho de banda hasta 5 MHz.

  • Fuente de alimentación del sensor de corriente integrada.

  • Sincronización PTP.

  • Interfaz USB 2.0, USB 3.0 o GLAN.

  • Entradas sincronizadas adicionales: IEPE, carga, deformación, par, temperatura, E/S digitales, vídeo, CAN, XCP, FlexRay, GNSS, etc.

  • Altamente conectable a través de CCP, XCP, OPC UA, Siemens S7, Ethercat.

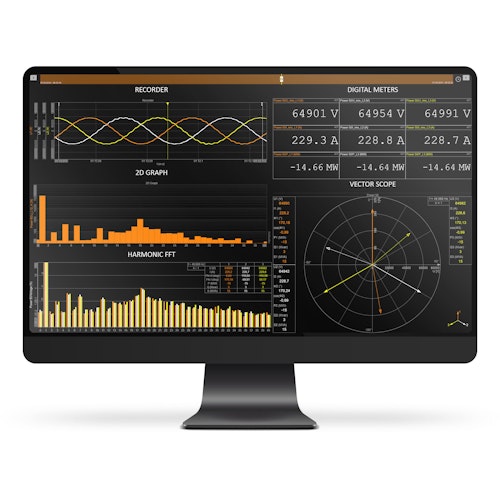

Características del software

Todos los analizadores de potencia Dewesoft se entregan con el galardonado paquete de software DewesoftX para el registro de datos, visualización de datos y análisis de datos. DewesoftX incluye un módulo intuitivo y potente para mediciones y análisis de potencia eléctrica. Estas son algunas de las características que ofrece:

  • Potente módulo de almacenamiento de datos con activación

  • Almacenamiento de datos brutos

  • Cableados de potencia predefinidos: Corriente continua, monofásica, bifásica, conexión en estrella, conexión en triángulo, conexión en V, conexión en Aron y conexión combinada en estrella/triángulo.

  • Cálculo en tiempo real de Potencia Activa (P), Potencia Reactiva (Q), Potencia Aparente (S), Potencia de Distorsión (D), Cos φ, Factor de Potencia, P, Q, Cos φ para cada armónico.

  • Cálculo preciso de la frecuencia: 16,7 Hz, 25 Hz, 50 Hz, 60 Hz, 400 y 800 Hz, frecuencia variable

  • Mapa de eficiencia y pérdidas de motores de CA e inversores

  • Parpadeo de la tensión y la corriente

  • THD, THC, TDD, TDC, TDR

  • FFT y armónicos FFT

  • Interarmónicos, gaviota y medias bandas laterales

  • Cambios rápidos de tensión (RVC)

  • Cálculo energético

  • Registro de fallos y transitorios

  • Visualización enriquecida

Más información Análisis de potencia eléctrica Dewesoft.

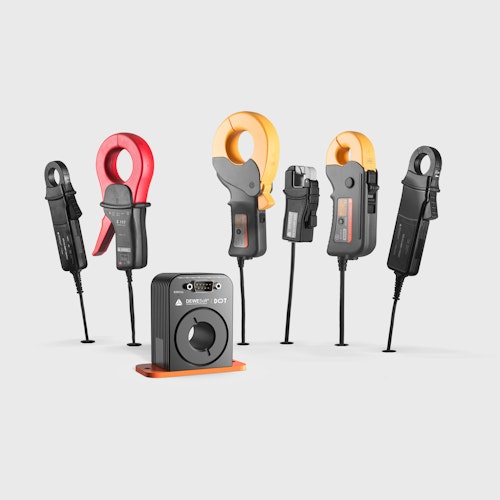

Sensor de corriente

No hay analizador de potencia sin sensor de corriente. Los sensores de corriente son esenciales para medir la corriente, y hay varios tipos disponibles, incluyendo derivaciones, pinzas de corriente, transductores de flujo cero y bobinas Rogowski. Dewesoft suministra todos estos tipos, ofreciendo diferentes opciones para satisfacer diferentes niveles de precisión en la medida de corriente. Estos son algunos de los tipos ofrecidos:

  • Transductores de corriente DC-CT

  • Transductores de flujo cero

  • Transformadores de corriente con núcleo de hierro

  • Pinzas amperimétricas con compensación Hall

  • Pinzas amperimétricas Fluxgate

  • Sondas de corriente de bobina Rogowsky

  • Derivaciones de corriente

Los sensores de corriente pueden conectarse directamente a los analizadores de potencia Dewesoft. La alimentación se realiza directamente desde el amplificador o mediante una fuente de alimentación MCTS integrada opcional.

Aplicaciones de los analizadores de redes

Los analizadores de potencia Dewesoft tienen una amplia gama de aplicaciones en diversas industrias. Estas aplicaciones ponen de relieve la versatilidad y el papel fundamental de los analizadores de redes para garantizar la eficiencia, la fiabilidad y la conformidad de los sistemas eléctricos.

  1. Pruebas de vehículos eléctricos (VE): Medición del consumo de energía, la eficiencia y el rendimiento en motores eléctricos, inversores y sistemas de baterías.

  2. Pruebas de motores eléctricos y accionamientos: Análisis del rendimiento eléctrico, las pérdidas y la eficiencia en sistemas de motores y accionamientos, incluidos los motores de CA/CC y los accionamientos de frecuencia variable (VFD).

  3. Pruebas de inversores y convertidores: Medición de la eficiencia de conversión, la calidad de la energía y el rendimiento de inversores y convertidores en sistemas de electrónica de potencia.

  4. Sistemas de energía renovable: Supervisión y análisis de la calidad y el rendimiento de la energía en sistemas solares, eólicos y de almacenamiento de energía.

  5. Análisis de la calidad de la energía: Detección de caídas de tensión, armónicos y otras perturbaciones eléctricas en redes y sistemas eléctricos industriales para garantizar un suministro eléctrico estable y limpio.

  6. Pruebas de eficiencia energética: Medición y optimización de la eficiencia energética de dispositivos y sistemas eléctricos, como sistemas de calefacción, ventilación y aire acondicionado, motores industriales y electrodomésticos.

  7. Pruebas de semiconductores y electrónica de potencia: Evaluación de semiconductores de potencia, como IGBT y MOSFET, en aplicaciones de alta frecuencia y alta potencia.

  8. Supervisión de la red eléctrica: Supervisión continua del flujo, el consumo y la calidad de la energía en las redes eléctricas para detectar problemas y garantizar una distribución fiable de la energía.

  9. Sistemas aeroespaciales y de defensa: Pruebas de los sistemas de alimentación de aviones, satélites y equipos militares para garantizar una alta fiabilidad y eficacia.

  10. Aplicaciones de laboratorio e investigación: Medición y análisis de precisión de la potencia para la investigación y el desarrollo de nuevas tecnologías, componentes y sistemas.

Más información Aplicaciones de energía eléctrica Dewesoft.
