Registradores de datos de voltajeRegistro de datos de tensión y alta tensión

Grabación y Registro de Datos de Voltaje

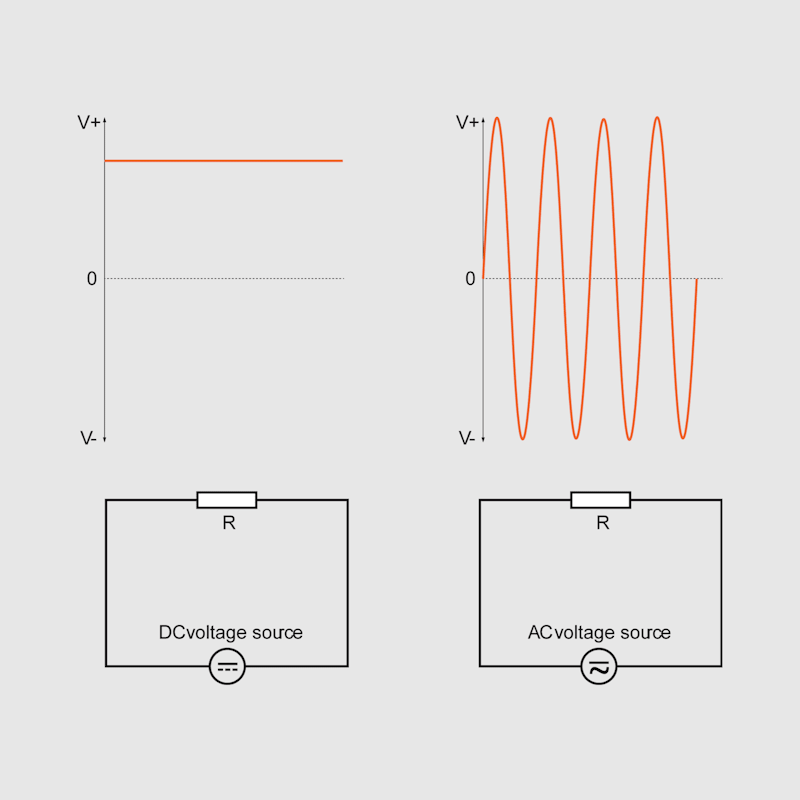

El voltaje es una de las señales que se registran con mayor frecuencia. Tiene dos formas básicas, corriente alterna (CA) y corriente directa (CD). Además, a veces es necesario medir voltajes muy pequeños, es decir, en el rango de microvolts y también hasta los miles de volts.

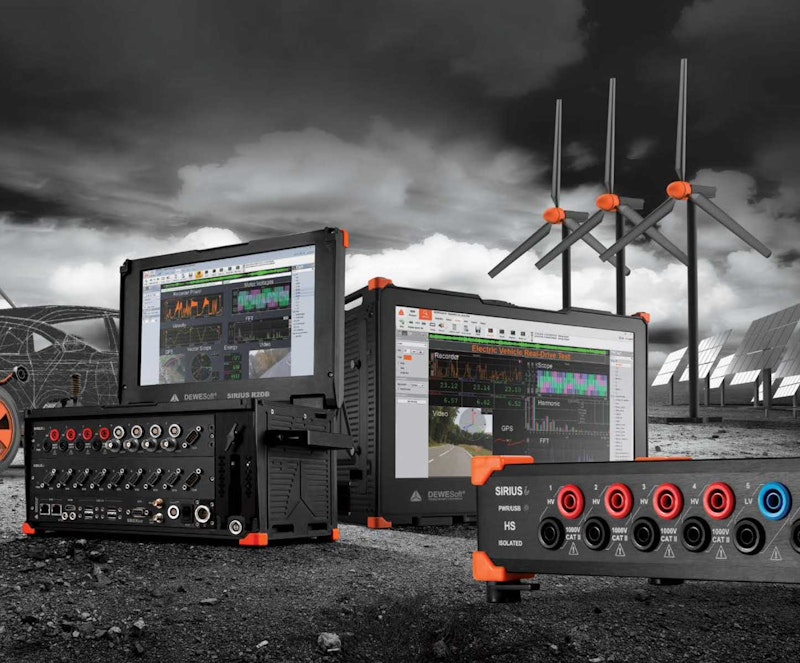

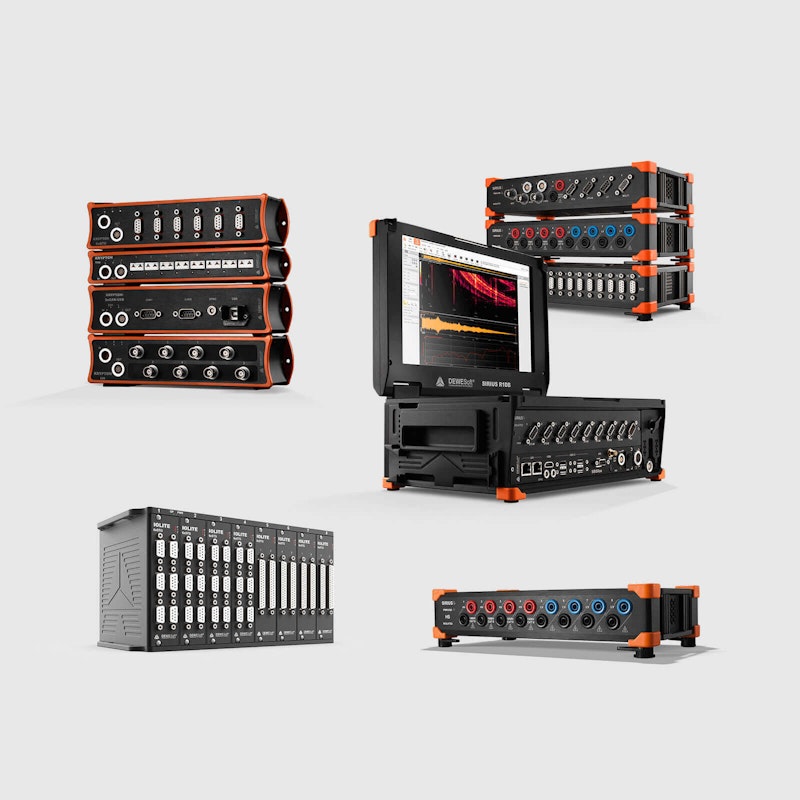

Los registradores de datos de voltaje Dewesoft pueden adaptarse a cualquier aplicación de medición de voltaje que pueda encontrar. Desde la presión al par y la carga a la fuerza, los sensores convierten las propiedades mecánicas en voltaje y nuestros registradores de datos pueden registrar la información que necesita, desde uno hasta varios canales, con frecuencias de muestreo rápidas o lentas que se adaptan a sus requisitos específicos.From pressure to torque and load to force,

Para convertir estos diferentes niveles de señales en una salida normalizada que pueda digitalizarse, se necesita un preamplificador de voltaje con múltiples intervalos de entrada. A veces, una pequeña tensión se superpone a una gran compensación de CD, un desafío que preocupa a muchos sistemas de medición.

Tipos de Voltaje

Hay varias medidas de voltaje diferentes, como pico, pico a pico, promedio, RMS y voltaje de CA o CC. La diferencia entre ellos se puede ver en la imagen.

El voltaje promedio es el valor promedio durante un período de tiempo determinado. Para señales sinusoidales puras, el promedio será cero.

El voltaje RMS (raíz cuadrada media) es la raíz cuadrada de la media aritmética de los valores de la función al cuadrado que definen la forma de onda continua. Es el valor más comúnmente utilizado para definir el voltaje de CA en un cierto punto y representa la misma energía que el voltaje de CD en una carga óhmica.

El voltaje pico describe el voltaje más alto en un período. En las especificaciones de la hoja de datos, el voltaje pico o el voltaje de CD de entrada se utilizan con el mismo significado. Para calcular el valor RMS para ondas sinusoidales, el valor pico debe dividirse por la raíz cuadrada de 2.

La relación pico a pico muestra la amplitud de los picos positivos y negativos en un período.

El factor de cresta es la amplitud máxima dividida por el valor RMS de la forma de onda.

Sobrecarga de señal/ Sobremodulación

Cuando los niveles de señal son más altos de lo esperado, el ADC (convertidor de analógico a digital) los recorta. Esto da como resultado mediciones incorrectas, lo que significa que la prueba debe realizarse de nuevo.

Sin embargo, la exclusiva tecnología DualCoreADC® de Dewesoft elimina estos problemas. Cada amplificador de canal tiene dos ADC que siempre miden la ganancia alta y baja de la señal de entrada. Esto asegura todo el potencial del intervalo de medición del sensor y evita que la señal se corte.

La tecnología DualCoreADC® de Dewesoft permite una relación señal / ruido de más de 130 dB y un rango dinámico de más de 160 dB, 20 veces más que los sistemas de 24 bits con 20 veces menos ruido.

Alisamiento de Señal

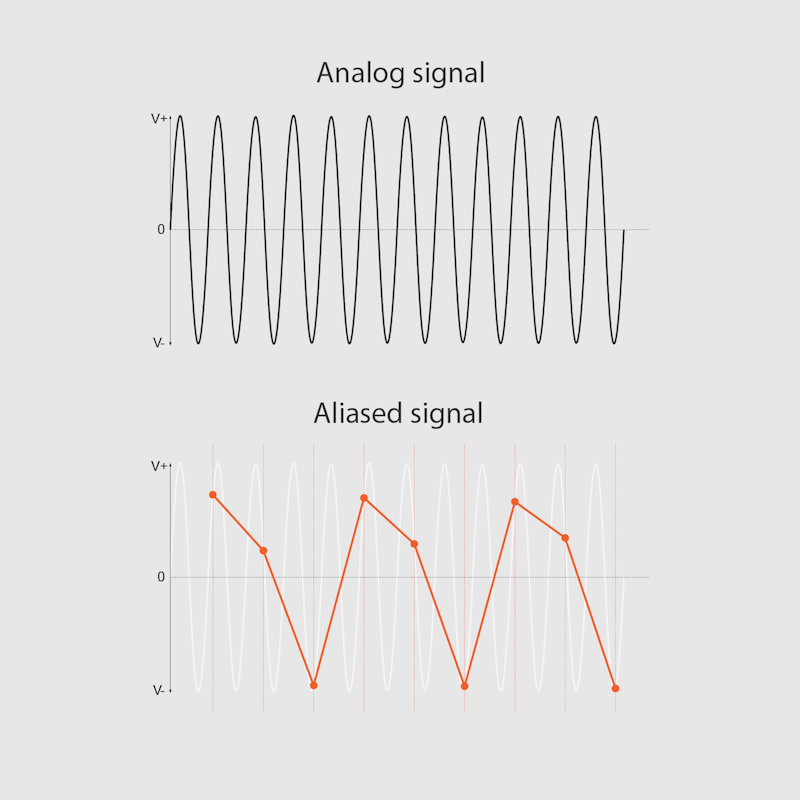

El alisamiento es un efecto que hace que diferentes señales sean indistinguibles cuando se muestrean en el tiempo. También se refiere a la diferencia entre una señal reconstruida a partir de muestras y la señal continua original, cuando la resolución es demasiado baja.

Si, por ejemplo, su voltaje es una onda sinusoidal de 10 kHz, pero solo toma una muestra cada segundo, entonces, obviamente, la grabación resultante será incorrecta.

Entre cada muestra tomada, habrán pasado 10,000 ondas sinusoidales. La "señal" resultante se verá como una forma de onda, pero será completamente incorrecta: un "alias" de la señal real. Obtienes lo que parece una señal, pero, por supuesto, no está bien.

La tecnología ADC sigma-delta rápida de Dewesoft es el mejor enfoque posible para evitar el aliasamiento.

Más información sobre alisamiento

Registradores de Datos de Alto Voltaje

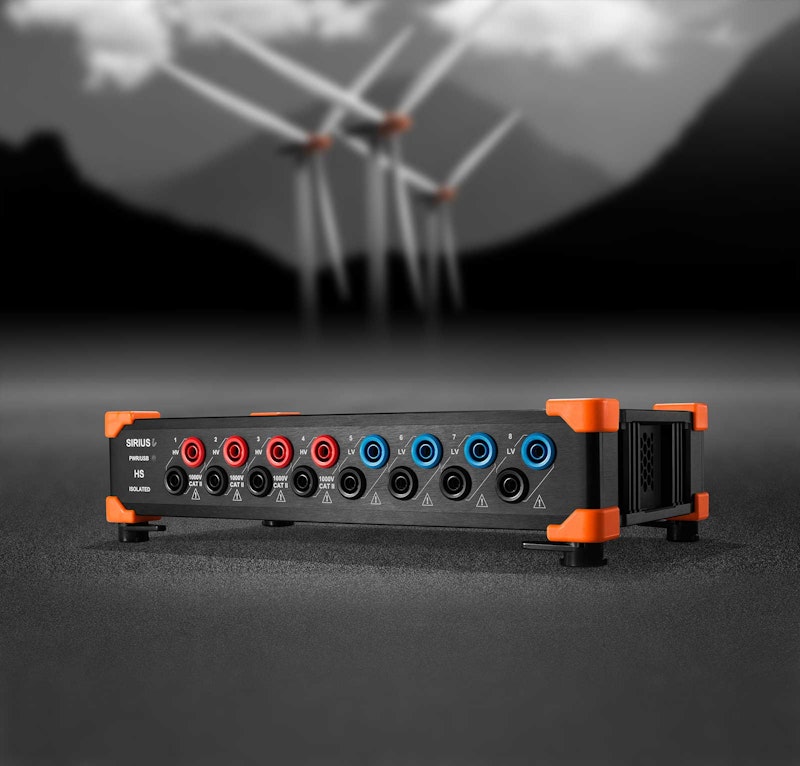

Los registradores de datos de alto voltaje Dewesoft se utilizan para la medición directa y el monitoreo de señales de alto voltaje.

Nuestros amplificadores de alto voltaje y acondicionadores de señal pueden medir voltaje en línea directa de hasta ± 2000 V con clase de protección CAT III 600 V y voltaje de aislamiento CAT II 1000 V.

Registro de Voltaje en Entornos Hostiles

Dewesoft ofrece una gama de registradores de datos de voltaje resistentes para la grabación de datos en entornos extremos y hostiles.

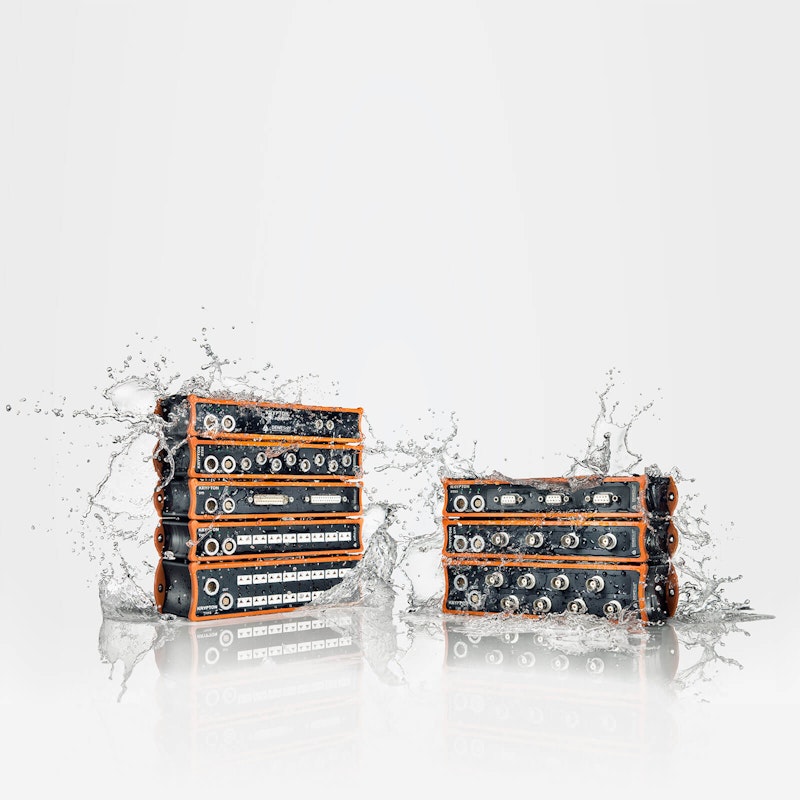

KRYPTON y SIRIUS waterproof son dos líneas de productos que ofrecen una gama de registradores de datos de CA y CD que son impermeables, a prueba de golpes y a prueba de polvo. Estos registradores de ambas líneas de productos ofrecen un grado de protección ambiental IP67 y pueden operar dentro del intervalo de temperatura de -40 a + 85 °C.

See KRYPTON amplifier technical specifications.

See SIRIUS Waterproof amplifier technical specifications.

Software de Grabación y Procesamiento de Señales Incluido

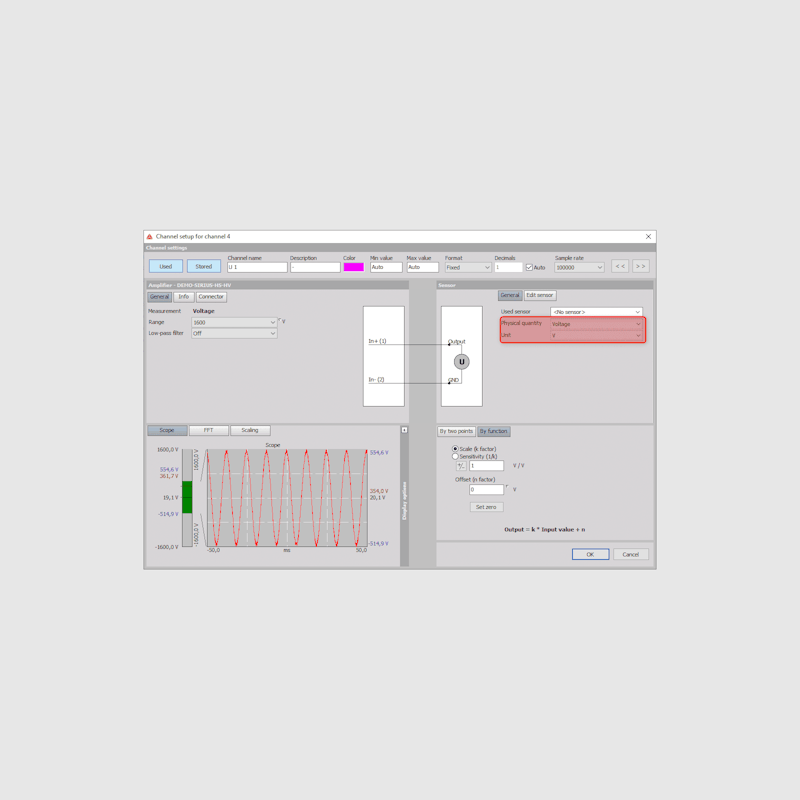

El galardonado software de adquisición de datos DewesoftX que ofrece una interfaz intuitiva y fácil de usar se incluye con el hardware del registrador de datos de voltaje.

Varias opciones de almacenamiento, disparo y alarmas están disponibles listas para usar y se pueden definir canales matemáticos ilimitados como fórmulas, estadísticas, filtros y muchos otros. Más pantallas prefabricadas disponibles para la visualización de datos: grabadoras, pantallas digitales, pantallas analógicas y tablas.

DewesoftX también ofrece herramientas integradas de generación de informes y exportación de datos que permiten la generación de informes en PDF y Word y exportan datos a varios formatos de datos estándar para su análisis posterior.

Monitoreo de Voltaje Permanente y a Largo Plazo

Para el monitoreo de voltaje permanente o a largo plazo, Dewesoft ofrece registradores de datos de voltaje con la capacidad de almacenar datos en la base de datos local o en la nube con el soporte del protocolo OPC UA.

El paquete de software de base de datos Historian proporciona una base de datos de series de tiempo para el almacenamiento de datos a largo plazo. La base de datos se puede ubicar localmente, en el servidor remoto o en la nube. La solución se basa en el proyecto de código abierto de base de datos de series temporales de InfluxDB.

Historian proporciona varias funciones útiles para datos históricos:

• Datos brutos y reducidos: los datos brutos siempre se almacenan en la unidad de medida para un análisis profundo. Historian almacena los datos reducidos a largo plazo en la base de datos en la nube.

• Seguridad y retransmisión de datos: si se pierde la conexión entre el registrador y la base de datos, los datos se almacenan de forma segura localmente en la unidad de medición y, cuando la conexión vuelve a estar disponible, se retransmite a la base de datos.

• Tendencias y análisis: en cualquier momento, los datos históricos se pueden recuperar y cargar desde la base de datos de Historian y se pueden utilizar para el análisis de tendencias, así como para un análisis profundo y la identificación de la causa raíz.

• Cliente web: la interfaz del cliente web es accesible desde cualquier navegador web, es multiplataforma y compatible con dispositivos móviles. Proporciona una excelente descripción general de los datos más importantes y su tendencia a lo largo del tiempo.

• Niveles de alarma y alerta: las alarmas y alertas se pueden configurar en cada pantalla y vincularlas a notificaciones por correo electrónico / SMS.
