NEMOSENSERegistrador de datos de vibraciones de bajo ruido y dispositivo IoT
NEMOSENSE es un dispositivo IoT personalizado que combina un dispositivo de adquisición de datos de vibraciones, un registrador de datos y un acelerómetro MEMS triaxial de bajo ruido. Es una solución de control de vibraciones ideal para la supervisión permanente del estado de aerogeneradores y estructuras como puentes, edificios, antenas y estadios. Ofrece una excelente relación calidad-precio.
Destacados
Registrador de datos todo en uno
NEMOSENSE es un dispositivo de registro y adquisición de datos con un acelerómetro MEMS triaxial de bajo ruido integrado. Realiza la conversión analógico-digital y proporciona una interfaz de datos Ethernet TCP/IP.
Cadena margarita
Es posible conectar en cadena varios dispositivos NEMOSENSE y sincronizarlos mediante un cable de red Ethernet estándar.
Sincronización NTP y GPS
Los dispositivos NEMOSENSE se pueden sincronizar con la sincronización NTP (Network Time Protocol) con una precisión de sincronización de 10 ms o con la sincronización GPS con una precisión de 1 µs.
Tratamiento a bordo
NEMOSENSE contiene un pequeño microprocesador. Esto permite realizar cálculos sencillos como FFT, RMS, P-P y otros cálculos estadísticos directamente a bordo.
Baja densidad de ruido
Los registradores de datos NEMOSENSE llevan incorporado un acelerómetro de muy bajo ruido disponible en dos opciones: 25 µg/√Hz de ruido espectral o la versión S con una densidad de ruido espectral ultrabaja de 0,7 µg/√Hz. La versión S es comparable a los mejores acelerómetros Force Balanced de su clase.
Almacenamiento interno
Los dispositivos NEMOSENSE tienen 32 GB de memoria de almacenamiento interno y pueden guardar hasta 1 mes de datos medidos a 125 S/s.
Gran relación calidad/precio
El NEMOSENSE ofrece una buena relación calidad-precio, por lo que resulta ideal para integradores de sistemas y grandes sistemas de monitorización continua.
Opciones de alojamiento
La caja NEMOSENS es totalmente estanca y dispone de un conector RJ45 Harting push-pull. Ofrece protección medioambiental IP67. También está disponible la opción de carcasa EXD (protección contra explosiones) para el NEMOSENSE-3xMEMS-ACC (sin batería ni GPS). Solución ideal para la monitorización de vibraciones en aplicaciones de petróleo y gas y minería.
Batería
NEMOSENSE puede equiparse opcionalmente con una batería para un funcionamiento completamente autónomo. El rango de temperatura normal de funcionamiento de la batería es de -20 °C a 60 °C, pero también está disponible con una opción de rango de temperatura ampliado para condiciones climáticas extremas (-30 °C a 70 °C).
Conectividad 4G/LTE
Los dispositivos NEMOSENSE pueden equiparse opcionalmente con un módem 4G/LTE, que te permite enviar y acceder a tus datos a través de la red celular.
Calidad Dewesoft y 7 años de garantía
Disfrute de nuestros 7 años de garantía. Nuestros sistemas de adquisición de datos se fabrican en Europa con los más altos estándares de calidad. Ofrecemos asistencia técnica gratuita y orientada al cliente. Su inversión en las soluciones Dewesoft está protegida durante años.
Entrada de energía solar
NEMOSENSE con entrada de energía solar y un kit de panel solar está disponible (Sólo -B (batería) variante tiene esta opción).
Funciones de alineación
NEMOSENSE está equipado con una función de alineación inteligente que le permite girar y ajustar virtualmente la orientación del dispositivo después de la instalación. Esto permite una alineación perfecta sin esfuerzo y en muy poco tiempo.
Visión general de NEMOSENSE
NEMOSENSE es un dispositivo IoT de bajo consumo equipado con un acelerómetro MEMS triaxial integrado. Recopila datos y los almacena en formato CSV. Cuando hay una conexión disponible, los datos se transmiten al servidor mediante el protocolo MQTT.
El dispositivo incorpora un convertidor ADC para la conversión analógico-digital, que elimina el ruido captado por el cableado analógico.
Tiene una frecuencia de muestreo seleccionable: 25 S/s, 50 S/s, 100 S/s, 200 S/s, 500 S/s, 1000 S/s, y un rango seleccionable (según la opción de acelerómetro). La opción de 8g tiene rangos de ±2g, ±4g y ±8g, mientras que la opción de 40g tiene rangos de ±10g, ±20g y ±40g.
Un microprocesador integrado se encarga de tareas de procesamiento sencillas, como FFT y estadísticas básicas (Mínimo, Máximo, Promedio, RMS), eliminando la necesidad de un costoso ordenador externo.
El dispositivo NEMOSENSE ofrece varias opciones de activación de almacenamiento de datos y tiempo (ambas pueden seleccionarse al mismo tiempo). Los canales de aceleración, temperatura e inclinación pueden seleccionarse como fuente de activación de almacenamiento de datos. Para mejorar aún más la duración de la batería (si se utiliza la versión con batería), hay disponibles varias opciones de envío activado. Consulte todas las opciones disponibles en el Manual de referencia técnica de NEMOSENSE.
Opciones de dispositivos
La cadena inicial después de "NEMOSENSE" especifica las opciones de hardware de la plataforma, mientras que las cadenas restantes especifican los tipos de medición.
Opciones de plataforma disponibles
Si no se especifica ninguna opción de plataforma, el dispositivo sólo tiene conectividad Ethernet
B - batería
módulo de batería estándar
WT especifica un módulo de batería de temperatura amplia
S - aporte solar
M - conectividad móvil (4G / LTE)
ninguna opción adicional a -M especifica el módulo LTE para la región UE/EMEA
añada -NA para la región de Norteamérica
añada -LA para la región de América Latina
G - Sincronización GNSS
P - Entrada de alimentación PoE estándar IEEE 802.3af en el puerto ENET 1, reenvío sobre pares de repuesto en ENET 2
Sin la opción -P, el dispositivo sólo admite el modo de alimentación PoE pasiva en ambos puertos ENET.
Módulos de acelerómetro disponibles
3xMEMS-ACC 8g - Acelerómetro MEMS triaxial integrado Rango de medición de ±2g a ±8g
3xMEMS-ACC 40g - Acelerómetro MEMS triaxial integrado Rango de medición de ±10 g a ±40 g
3xMEMS-ACC-S - Rango de medición ±15g, densidad espectral de ruido de 0,7 µg/√Hz.
3xMEMS-ACC-8g-INC - Las mismas especificaciones que el 3xMEMS-ACC-8g con un inclinómetro estático integrado.
3xMEMS-ACC-40g-INC - Las mismas especificaciones que el 3xMEMS-ACC-40g con un inclinómetro estático integrado.
Las opciones y los tipos de medición pueden combinarse.
La plataforma NEMOSENSE permite el lanzamiento de interfaces físicas e interfaces de medición adicionales en el futuro.
Conectividad NEMOSENSE

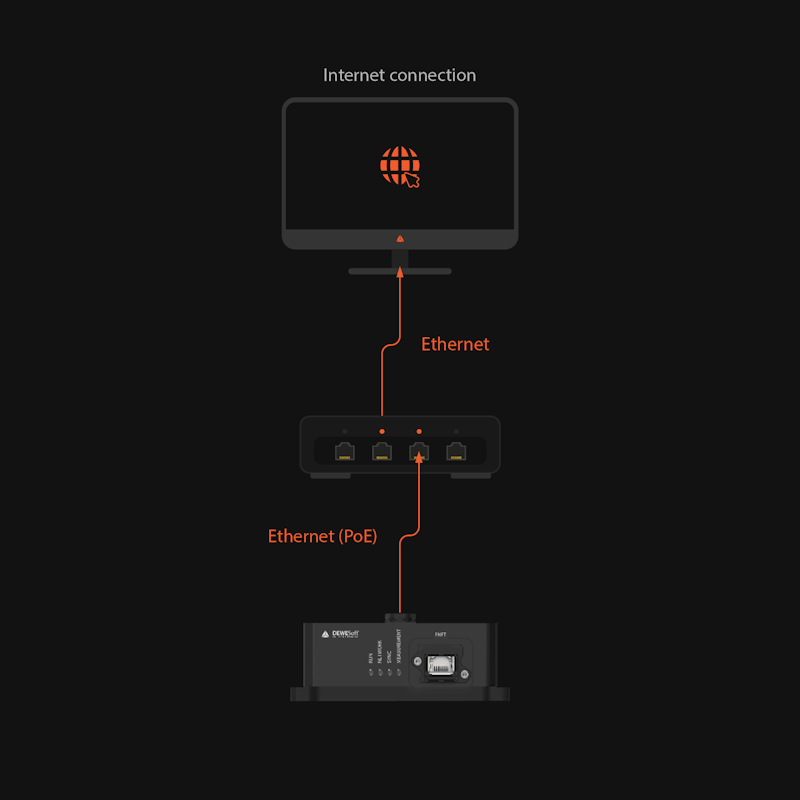

Todos los dispositivos NEMOSENSE pueden conectarse a una red Ethernet TCP/IP existente o a través de redes móviles 4G/LTE (con la opción Móvil) para enviar datos al Servicio Dewesoft Historianuna base de datos de series temporales para el almacenamiento de datos a largo plazo.
Además de los clientes web, se puede acceder a los datos y analizarlos mediante la aplicación galardonado software DewesoftXNormalmente se ejecuta en un PC cliente en una oficina de ingeniería. El cliente de vista DewesoftX incluye dos módulos:
Cliente historiador: El cliente MQTT opera en el modo de medida de DewesoftX, y muestra los datos en vivo de las unidades de medida.
Importador de historiadores: El plugin Historian Importer funciona en modo Análisis DewesoftX, lo que permite cargar datos de un marco temporal elegido en un archivo de datos DewesoftX para realizar análisis en profundidad e informes.
Además, los archivos CSV pueden recuperarse del almacenamiento interno del dispositivo a través de la aplicación de configuración NEMOSENSE.
Opciones de alimentación
Todos los dispositivos NEMOSENSE pueden alimentarse de tres formas:
PoE (Power-Over-Ethernet) pasivo mediante nuestro inyector de alimentación o PoE activo mediante un conmutador Ethernet con PoE
Baterías incorporadas con la opción de paquete de baterías (NEMOSENSE-B)
Hay disponible un kit de panel solar con entrada de alimentación dedicada (sólo la variante B (batería) tiene esta opción).
Alimentación por batería interna
El paquete de baterías consta de cuatro baterías de iones de litio con una capacidad nominal de 46 Wh (estándar) y 36 Wh (opción de temperatura amplia). La vida útil de la batería probada por NEMOSENSE (opción estándar) es de:
10 días de registro continuo
48 horas de streaming LTE a 31,25 Hz de velocidad
5 días de almacenamiento continuo a 31,25 Hz, envío LTE activado: todos los datos se envían al servidor una vez al día.
La batería interna también se puede recargar a través de PoE.
NEMOSENSE, con opción de alimentación por pilas, es ideal para campañas temporales de control de vibraciones. Permite 10 días de registro continuo o 2 días de transmisión continua a 31,25 Hz sin necesidad de recarga.
El pack de baterías también puede utilizarse junto con POE pasivo, sirviendo como SAI. Si se va la luz, el dispositivo cambia inmediatamente a la alimentación por batería para evitar la pérdida de datos.
Opciones de sincronización
El dispositivo NEMOSENSE admite las siguientes opciones de sincronización de datos:
Sincronización NTP: Cuando la hora NTP está disponible, el dispositivo ajusta continuamente su reloj para que coincida con la hora NTP. La diferencia de sincronización entre dispositivos NEMOSENSE en la misma red con un servidor NTP local suele ser de 10 ms, dependiendo principalmente de la latencia de la red. La sincronización NTP está disponible en todos los dispositivos NEMOSENSE.
Sincronización GNSS: Disponible si se solicita la opción GNSS (G). Los dispositivos remotos pueden sincronizarse totalmente mediante el reloj GNSS con una precisión de 1 µs.
Luces LED de estado
El registrador de datos de vibraciones NEMOSENSE de Dewesoft está equipado con luces de estado intuitivas para proporcionar indicaciones claras del estado operativo del dispositivo y del estado de la batería. Estas luces ofrecen información en tiempo real para garantizar una supervisión y solución de problemas eficientes.
Luces de estado del dispositivo
Hay cuatro LED en el panel frontal del dispositivo NEMOSENSE entre los conectores ENET 1 y ENET 2.
AMARILLO - LED de funcionamiento: cuando está encendido, indica que el dispositivo está alimentado y en funcionamiento.
AZUL - LED de red: el LED muestra la conexión de red y MQTT/FTP
ROJO - LED de sincronización
VERDE - LED de medición: cuando está encendido, indica que el aparato está midiendo y almacenar los datos de la memoria interna.
Hay LEDs adicionales en el módulo de batería del NEMOSENSE-B:
BLANCO - LED de nivel de batería
AZUL - LED de estado de carga
AMARILLO - ups brazo LED
Arquitectura de dispositivos
NEMOSENSE-3xMEMS-ACC es un dispositivo Ethernet y se puede conectar fácilmente a una red TCP/IP existente. El cliente MQTT se ejecuta a bordo y envía los datos al broker MQTT, un componente Dewesoft Historian instalado en el lado del servidor.
Historiador Dewesoft es un punto central donde los datos de los dispositivos NEMOSENSE, los medidores Dewesoft y los clientes MQTT de terceros se fusionan y almacenan en la misma base de datos de series temporales InfluxDB.
El acceso a los datos almacenados en la base de datos puede realizarse mediante un navegador web (Grafana) o Software DewesoftX.
Comportamiento frente al ruido sísmico
Con sólo Densidad espectral de ruido de 25 µg/√Hz y 100 µg Ruido residual con un ancho de banda de 50 Hz, el dispositivo NEMOSENSE-3xMEMS-ACC es una solución rentable para las mediciones sísmicas.
El registrador FFT de la imagen muestra el ruido residual de los tres ejes, medido con un acelerómetro integrado a una frecuencia de muestreo de 100 S/s, lo que da como resultado un rango dinámico de 96 dB.
Pruebas y validación de productos
Las reparaciones o sustituciones de hardware son costosas para estructuras como los puentes. Por ello, NEMOSENSE-3xMEMS-ACC se ha sometido a exhaustivas pruebas de validación del producto para garantizar un funcionamiento fiable dentro de las especificaciones.
Los procedimientos de ensayo estándar incluyen pruebas de vibración y ciclos de temperatura para comprobar la durabilidad e indicar desviaciones en la aceleración medida.
Almacenamiento en la base de datos Historian
Los registradores de datos NEMOSENSE pueden utilizarse para la monitorización continua o a largo plazo. Este tipo de medición requiere un almacenamiento eficaz de los datos. Para ello ofrecemos Servicio Dewesoft Historian. Historian es un servicio de base de datos de series temporales basado en el protocolo de mensajería MQTT para el Internet de las Cosas (IoT).
Historian se basa en la base de datos de código abierto InfluxDB y es una solución perfecta para la supervisión a largo plazo. Se puede acceder a los datos de Historian de dos maneras:
Clientes web: Cualquier navegador web moderno puede utilizarse como cliente web para acceder a los datos en tiempo real almacenados en Historian. La solución se basa en otro proyecto de código abierto, Grafana. Permite configurar vistas totalmente personalizadas y es una solución perfecta para cuadros de mando en tiempo real.
Cliente de escritorio: el cliente de escritorio es una instancia de nuestro galardonado software DewesoftX. Permite importar datos históricos de la base de datos Historian y analizarlos en profundidad.
Historian puede instalarse en su propio servidor (Windows, Linux, Mac OS) o como un servicio en la nube totalmente gestionado.
Visite el Sitio web de Dewesoft Historian para más información.
Montaje permanente en exteriores
Las unidades NEMOSENSE-3xMEMS-ACC se suministran en una carcasa de aluminio impermeable con conector Harting RJ45 push-pull. La carcasa está diseñada para montaje en exteriores y es totalmente impermeable según IP67.
La carcasa exterior ventila automáticamente el aire para igualar la presión del interior de la carcasa a la presión del aire exterior, al tiempo que no permite la entrada de agua en la carcasa. Esto prolonga la vida útil de la junta y aumenta la durabilidad de la carcasa.
Aplicaciones
Los dispositivos NEMOSENSE-3xMEMS-ACC están diseñados para Soluciones para la vigilancia de la salud estructural y de vigilancia sísmica, por lo que son ideales para Control permanente del estado de salud en grandes estructuras como:
Aerogeneradores
Puentes
Edificio
Presas
Antenas
Estadios
Estructuras en las minas
¿Tienes preguntas? Tenemos respuestas.
Hemos reunido todas las respuestas que busca, organizadas para usted.
NEMOSENSE es una familia de registradores de datos IoT basados en ethernet (TCP/IP) desarrollados por Dewesoft. Los dispositivos envían datos directamente a la base de datos mediante el protocolo MQTT y están diseñados para la monitorización a largo plazo o permanente. El primer dispositivo, lanzado en 2023, es el NEMOSENSE-3xACC-MEMS, que incorpora un acelerómetro MEMS de 3 ejes.
El dispositivo se ha desarrollado para proyectos de vigilancia de la salud estructural a largo plazo y sin supervisión, en los que se prevén vibraciones relativamente lentas. Por ello, la frecuencia de muestreo está limitada a 125 S/s y puede aumentarse hasta 4k S/s si se solicita en el futuro.
El dispositivo almacena los datos en una memoria interna de 32 GB (estándar). Los archivos de la memoria interna se sobrescriben cuando la memoria está llena (con una memoria estándar de 32 GB, esto ocurre después de aproximadamente dos meses de medición a 125 S/s).
Los datos adquiridos por los dispositivos NEMOSENSE se envían a DewesoftHistoriador.Dewesoft Historiador es un paquete de software basado en servidor donde los datos de los dispositivos NEMOSENSE y las Unidades de Medida DewesoftX se fusionan y almacenan en la misma base de datos de series temporales InfluxDB. Los datos de la base de datos se pueden importar a DewesoftX para un análisis en profundidad utilizando DewesoftX Historiador Ver Cliente.
Los datos se adquieren y registran continuamente, pero sólo se envían a la base de datos cada 10 minutos. Sigue habiendo un flujo continuo de datos a toda velocidad disponible en la base de datos, pero se carga una vez cada 10 minutos. En futuras versiones está prevista la transmisión en directo desde NEMOSENSE.
NEMOSENSE siempre registra los datos y empieza a enviarlos al servidor cuando hay una conexión disponible. Cuando se restablezca la conexión con el servidor, los datos más antiguos se enviarán primero y se pondrán al día con los datos actuales.
NEMOSENSE admite tres opciones de sincronización:
- Sincronización NTP: Los dispositivos se sincronizan con un servidor NTP de referencia. Incluso cuando está apagado, el dispositivo dispone de un reloj RTC muy preciso que controla la hora. Por lo tanto, cuando el dispositivo se enciende de nuevo, tendrá una hora absoluta razonablemente precisa. El retardo de sincronización entre dispositivos de la misma red es de 10 ms. Otras opciones de sincronización (GPS) seguirán en futuras versiones.
- Sincronización GNSS: NEMOSENSE GNSS (versión G) admite la sincronización GNSS y permite sincronizar varios dispositivos remotos a un reloj GNSS con una precisión de 100 µs.
- Sincronización PTP: En el momento de escribir estas líneas, este método aún no está soportado en firmware pero sí en hardware; por lo tanto, una futura actualización de firmware habilitará esta funcionalidad en todos los dispositivos NEMOSENSE. La sincronización PTP habilitará todos los dispositivos conectados en cadena con una precisión de sincronización de 1 µs.
El dispositivo tiene un Densidad espectral de ruido de 25 µg/√Hz y 50 µg de ruido RMS a ±2g y 6Hz de ancho de banda. Opciones de ruido más bajo (0,7µg/√Hz.) bajo petición.
Sí. Todas las versiones "NEMOSENSE-B" incorporan una batería de iones de litio. El paquete de baterías consta de cuatro baterías de iones de litio de 3,6 V con una capacidad nominal de 12 Ah. Los paquetes de baterías también se pueden utilizados junto con POE pasivo. En este caso, sirven como SAI. Inmediatamente cuando se queda sin corriente, el dispositivo cambia a la alimentación por batería para evitar pérdidas de datos.
NEMOSENSE puede utilizarse en la red LTE para enviar datos añadiendo un router LTE externo. Este es un ejemplo de Enrutador PoE LTE de terceros. En un futuro próximo está previsto un dispositivo LTE NEMOSENSE totalmente integrado.
El paquete de baterías consta de cuatro baterías de iones de litio de 3,6 V con una capacidad nominal de 12 Ah. La vida útil de la batería probada por NEMOSENSE es de:
- 10 días de registro continuo
- 48 horas de streaming LTE a una velocidad de 31,25 Hz
- 5 días de almacenamiento continuo a 31,25 Hz, envío LTE activado: todos los datos se envían al servidor una vez al día.
