DewesoftX Software galardonado de adquisición de datos y procesamiento digital de señales

DewesoftX es un software de adquisición de datos premiado designado para pruebas, mediciones y monitoreo. Experimente la grabación de datos, el procesamiento de señales y la visualización de datos como nunca antes.

El software DewesoftX DAQ recibió múltiples premios internacionales, es innovador y fácil de usar y al mismo tiempo tiene una gran funcionalidad. Nuestra misión es clara: un software para todas las aplicaciones de prueba y medición.

DewesoftX Destacados

Fácil de usar y a la vez potente

Hasta la fecha, hemos invertido más de un millón de horas de ingeniería en el desarrollo del software DewesoftX. Aunque hemos añadido muchas funciones solicitadas por ingenieros de pruebas de todo el mundo, el software sigue siendo extremadamente fácil de usar.

Corta curva de aprendizaje

Según los comentarios de nuestros clientes, DewesoftX es el software de prueba y medición más intuitivo y rápido de aprender. Gracias a la ayuda integrada y a la formación gratuita en línea con instrucciones paso a paso, te pondrás al día en poco tiempo.

Incluido gratuitamente

DewesoftX Professional se incluye GRATIS con todos nuestros equipos de recogida de datos y no hay cuotas anuales de software ni otros costes ocultos.

Actualizaciones gratuitas de por vida

Lanzamos una nueva versión principal del software DewesoftX cada tres meses. Las nuevas versiones contienen optimizaciones de velocidad, correcciones de errores, nuevas características para las funciones básicas y nuevas funciones para los módulos de procesamiento de señales y matemáticas. Todas las actualizaciones de software son completamente gratuitas para todos los usuarios existentes.

Asientos de licencia ilimitados

Puede utilizar el hardware de medición Dewesoft con cualquier PC que tenga instalado DewesoftX. Una vez que los datos se registran en un archivo, puedes compartirlos con todas las personas que quieras. Pueden utilizar el software para leer, ver y analizar los datos sin necesidad de licencias de software adicionales.

Plug-and-play

El software DewesoftX viene con todo el hardware de adquisición de datos Dewesoft, que funciona según el principio "plug and play". En cuanto se conecta el hardware DAQ, éste es reconocido por el software, se llama a la configuración correcta de los canales y, mediante la tecnología TEDS, se configuran automáticamente los sensores conectados.

Soporte de amplias interfaces de datos

El software DewesoftX permite registrar datos desde diferentes interfaces de datos totalmente sincronizados. Se admiten sensores analógicos, sensores digitales, cámaras de vídeo, receptores GNSS, bus CAN, bus XCP/CCP, bus Flexray, Ethernet, OPC UA, Siemens S7, datos en serie, IRIG-106 capítulo 10, PCM, ARINC 429, MIL-STD-1553 y muchos otros.

Imágenes impresionantes

El software viene de serie con más de 35 widgets de visualización que el usuario puede personalizar libremente. Desde simples visualizaciones de registradores hasta avanzados gráficos 3D con histogramas y mapas interactivos. Las pantallas visuales utilizan la aceleración por hardware para un rendimiento óptimo y fluido.

Matemáticas en el procesamiento de señales

Disfrute de la interminable biblioteca de matemáticas y de los módulos de matemáticas específicos para cada aplicación. Desde fórmulas sencillas, operaciones estadísticas y opciones de filtrado hasta matemáticas avanzadas de procesamiento de señales, como análisis modal, análisis de potencia, FFT, acústica y mucho más.

Exportación sencilla de datos

DewesoftX puede exportar los datos registrados a más de 25 formatos de datos estándar de la industria. Tanto si quiere sus datos en Microsoft Excel, Matlab, ASAM MDF o en formato de archivo universal, estamos aquí para usted. Para los desarrolladores, les permitimos escribir exportaciones de datos personalizadas.

Cree informes como un profesional

Las herramientas de elaboración de informes integradas le permiten pasar de las mediciones a hermosos informes en PDF o Microsoft Word en cuestión de segundos. Los complementos para Microsoft Word proporcionan actualizaciones en tiempo real de todos los widgets visuales directamente en el archivo de Word.

Automatizar las pruebas

Con la herramienta de secuenciación incorporada, puede automatizar completamente sus procedimientos de prueba o cualquier otro aspecto del software DewesoftX. Cree una UIX sencilla para que los controladores de pruebas u otros operadores de pruebas puedan ejecutarlas sin esfuerzo.

Adquisición y visualización de datos sincronizados

DewesoftX puede adquirir, analizar y visualizar datos de varias interfaces de datos como analógicas, digitales, contadores, bus CAN / CAN FD, XCP, CCP, FlexRay, EtherCAT, Ethernet y muchas otras.

Habla su idioma

DewesoftX está traducido y localizado a 14 idiomas del mundo, por lo que es muy probable que hable el mismo idioma que tú.

Calidad Dewesoft y 7 años de garantía

Disfrute de nuestros 7 años de garantía. Nuestros sistemas de adquisición de datos se fabrican en Europa con los más altos estándares de calidad. Ofrecemos asistencia técnica gratuita y orientada al cliente. Su inversión en las soluciones Dewesoft está protegida durante años.

Software DAQ Galardonado

Más de 20 años en desarrollo, el software de adquisición de datos Dewesoft X recibió múltiples premios internacionales, incluida la innovación de software del año de la revista Automotive Testing International​​​​​​​.

Estamos orgullosos y listos para mantener nuestro software como el mejor y más innovador software de prueba y medición. O como dicen nuestros clientes:

Nuevamente, gracias por todas las nuevas características que se incluyen en Dewesoft X. Ya es un producto fantástico y merece convertirse en el "Microsoft Word" del software de adquisición de datos.

Un software para gobernarlos a todos

¡Nuestra filosofía central es un software para todas las aplicaciones! DewesoftX es el resultado de esta filosofía. DewesoftX combina funciones de grabación de datos de varias interfaces de datos, así como paquetes de funciones de procesamiento de señales muy potentes para:

  • Análisis de vibraciones

  • Dinámica estructural

  • Pruebas de vehículos

  • NVH

  • Análisis de potencia

  • Acústica

  • Aeroespacial

  • Monitoreo

El software ofrece funciones avanzadas de registro de datos, análisis de datos, visualización de datos y generación de informes, y todo lo demás en un solo paquete de software fácil de usar. Este enfoque introduce muchas mejoras en su trabajo diario de prueba y medición. Aprenda menos, haga más y, lo más importante, hágalo más rápido. La opción de expandirse a nuevas aplicaciones sin invertir en nuevo hardware le permitirá ahorrar tiempo y dinero.

Ardientemente rápido

Dewesoft X ha sido reescrito por completo para admitir la arquitectura de CPU de 64 bits. El resultado de este esfuerzo es que Dewesoft X ahora puede usar un número ilimitado de canales y puede direccionar toda la memoria disponible de la computadora.

Dewesoft X también aprovecha todas las tecnologías modernas de CPU y GPU, como subprocesos múltiples e hiperprocesos, para hacer cálculos matemáticos complejos y visualizaciones ricas sin problemas. Descargamos cálculos complejos a las GPU de NVIDIA utilizando la plataforma informática paralela CUDA, que nos permite calcular cálculos complejos a 15 MS/s en tiempo real.

El resultado es un rendimiento ultrarrápido y una interfaz de usuario ultrarrápida que hará que las palabras sean lentas y retrasen las cosas del pasado.

Interfaces de entrada y fuentes de datos

El software DewesoftX es único en cuanto a las interfaces de datos que admite. Ningún otro software de recopilación de datos puede presumir de tener tal número de interfaces compatibles, que son Grabado completamente sincronizadoalmacenados y visualizados en el mismo archivo de datos. Apoyamos:

  • Datos analógicos: Tensión, corriente, IEPE, carga, tensión, termopares, PTx, potenciómetro, LVDT, resistencia y más.

  • Datos digitales: contadores y codificadores digitales de cualquier tipo.

  • Vídeo: desde cámaras de bajo coste compatibles con DirectX y cámaras GoPro hasta hardware de vídeo de alta velocidad sincronizado con datos analógicos, cámaras de ultra alta velocidad de Photron e imágenes térmicas IR de OPTRIS.

  • Interfaces para la navegación: Receptores GNSS. Sistemas de medición inercial (IMU e INS), plataformas giroscópicas.

  • Sistemas de autobuses para vehículos: CAN-Bus, CAN FD, LinBus, Sent, FlexRay, XCP/CCP, Kistler Wheels, ADMA, usw.

  • Interfaces con la industria aeroespacial: PCM-Telemetría, ARINC 429, MIL-STD-1553, IRIG-106 Capítulo 10, iNet.

  • Sistemas de bus industriales: OPC UA, Ethernet, Modbus, Siemens S7, serie.

Experiencia de usuario como ninguna otra

DewesoftX es uno de los software de adquisición de datos más fáciles de usar del mercado. Con la interfaz de usuario premiada y el enfoque amigable, ahorra tiempo a los ingenieros de pruebas y es un placer usarlo.

La nueva versión de DewesoftX 2020 trae elementos de interfaz de usuario unificados en todo el software. Hemos aplanado elementos de diseño para hacerlo aún más agradable a la vista.

El nuevo elemento tabular DS-GRID ahora se usa en todos los módulos de configuración. Herramientas como la alineación automática de widgets de visualización. Los accesos directos para copiar y pegar de pantallas visuales, deshacer y rehacer funciones aceleran el proceso de configuración del diseño de sus imágenes.

Con la nueva versión, también obtiene la funcionalidad de "buscar actualizaciones" donde DewesoftX buscará las actualizaciones en nuestros servidores y le permitirá actualizar dentro del software.

Sin costos ocultos por licencias

Ofrecemos un modelo de licencia de software muy flexible sin costo oculto, contratos renovables anuales o tarifas de actualización. Cuando compra un sistema de adquisición de datos​​​​​​​, el software DewesoftX siempre se incluye. La licencia se almacena en el dispositivo DAQ. Esto le brinda la flexibilidad de conectar el dispositivo a cualquier computadora y DewesoftX leerá automáticamente la licencia del dispositivo conectado.

La licencia es requerida  solo al adquirir y almacenar datos utilizando el dispositivo DAQ. DewesoftX es completamente gratuito en modo de análisis. Esto significa que una vez que se almacenan sus datos, puede compartir, abrir y analizar archivos de datos con tantas personas y computadoras como sea necesario sin licencia adicional. Simplemente descargue DewesoftX y abra el archivo de datos.

La misma licencia se aplica para ver clientes en aplicaciones de medición distribuida. Puede tener clientes de vista ilimitada para monitorear los datos sin ninguna licencia de software adicional.

Actualizaciones gratuitas de por la vida

La licencia de software flexible no es todo lo que gana al invertir en la solución Dewesoft. Nuestro software está evolucionando todo el tiempo desde los últimos 20 años.

Se están agregando nuevas funciones y se admiten nuevas aplicaciones. Siempre estamos mejorando el rendimiento y agregando soporte para nuevos dispositivos, estándares y protocolos.

Lanzamos una nueva versión cada 3 meses y todas las versiones están siempre disponibles para nuestros usuarios de forma GRATUITA. Las actualizaciones de DewesoftX son gratuitas para siempre.

Puede actualizar directamente desde el software DewesoftX o descargar el instalador desde nuestro Centro de descargas​​​​​​​.

Manual de ayuda integrado y cursos de formación en línea

¿Has perdido el rumbo? No se preocupe, tenemos una solución para usted. El software DewesoftX contiene un manual de ayuda integrado al que se puede acceder en cualquier parte del software pulsando la tecla F1. Siempre se muestra el manual de la sección actual del software.

Además del manual, también ofrecemos cursos de formación en línea gratuitos. Estas formaciones están cuidadosamente elaboradas e incluyen cursos para:

  • Conéctate: Aprenda a trabajar con el hardware de adquisición de datos Dewesoft y el software DewesoftX.

  • Medida: Aprenda a medir diferentes señales como la tensión, la corriente, la vibración, la deformación, la temperatura, etc.

  • Analizar: Aprenda a analizar las señales de medición. Análisis de potencia, FFT, análisis modal y muchos otros.

  • Desarrollar: Aprenda a ampliar el software DewesoftX utilizando nuestras herramientas para desarrolladores disponibles.

Localizado para usted

El software Dewesoft X está traducido en 14 idiomas diferentes:

  • Inglés (predeterminado)

  • Checo

  • Holandes

  • Alemán

  • Finlandés

  • Frances

  • Italiano

  • Japanones

  • Koreano

  • Portugues

  • Ruso

  • Esloveno

  • Español

El idioma se puede cambiar fácilmente desde el menú Configuración.

Calidad asegurada con un desarrollo de integración ágil y continuo

Nos esforzamos mucho en buscar un proceso de desarrollo escalable que mantuviera la calidad del software al más alto nivel posible. Miramos a Microsoft, Apple, Google. El proceso se llama desarrollo ágil.

El desarrollo ágil es un conjunto de valores y principios. Aumenta la flexibilidad y la entrega. Las pruebas de software son cruciales para el desarrollo continuo. Cada línea de código se prueba automáticamente con miles de casos de prueba que se ejecutan todo el tiempo. Para ello, hemos inventado la infraestructura que se llama cuarto oscuro.

Cuando un desarrollador cambia algo en el código fuente, el cuarto oscuro se hace cargo y compila automáticamente el nuevo código. Ejecuta los casos de prueba y devuelve los resultados a los desarrolladores en unos minutos. Un conjunto completo de pruebas lleva unas pocas horas.

Fuentes de datos admitidas

Grabación sincronizada de datos desde varias interfaces de hardware y fuentes de datos.

Sensores analógicos

DewesoftX puede recoger, almacenar y analizar datos de casi todos los sensores analógicos. Hardware de adquisición de datos Dewesoft.

Cuando el dispositivo de adquisición de datos se conecta al ordenador que ejecuta el software DewesoftX, se reconoce automáticamente y se muestra la lista de canales analógicos disponibles.

Los canales analógicos pueden tener diferentes modos dependiendo del tipo de amplificador utilizado en el hardware DAQ. Los modos pueden ser tensión, corriente, IEPE, carga, tensión (modo puente completo, medio, cuarto, 120/350 ohmios), etc.

La tecnología de sensores TEDS se utiliza para la detección automática de sensores y la configuración automática de canales.

Cada canal analógico tiene funciones seleccionables por software, como la frecuencia de muestreo, el nombre, el color, la unidad, el sensor, los ajustes de ganancia y el filtrado con vista previa de la señal en directo.

TEDS IEEE 1451

Dewesoft implementa el estándar TEDS para leer, autodetectar y configurar automáticamente los sensores conectados. La calibración, el factor de escala, la sensibilidad, la unidad, el modelo, y casi todo lo demás se leerá automáticamente y establecerá la configuración del canal de acuerdo con el sensor conectado.

También puede convertir fácilmente cualquier sensor que tenga en su poder en un "sensor inteligente". Basta con equipar el sensor con el chip TEDS y escribir la configuración del sensor y del amplificador con un solo clic. La próxima vez que conecte el sensor, toda la configuración del canal se establecerá automáticamente.

Base de datos de sensores

Dewesoft X contiene un Base de datos de sensores que contiene la lista y las propiedades de todos los sensores que desea utilizar. Cada sensor se define utilizando la información de la base de datos:

  • Tipo de sensor, número de serie, fecha y periodo de calibración

  • Información general del sensor con la posibilidad de definir campos propios

  • Tipo de escala, ya sea lineal, polinómica o de tabla

  • Curva de transferencia para la corrección del sensor

La base de datos de sensores puede crearse y adaptarse en función del hardware de medición utilizado. Se incluyen todas las funciones de creación, edición y gestión de sensores.

Para obtener más información sobre las bases de datos de sensores y los editores, consulte el curso en línea Sensor Database PRO.

Esquemas de conexión de los sensores

DewesoftX incluye esquemas de cableado inteligentes para facilitar la creación de las conexiones de los sensores para su conexión a los amplificadores frontales.

Dependiendo del amplificador utilizado y del modo de funcionamiento seleccionado, se muestra la asignación correcta de los pines y las conexiones necesarias para el sensor. Si pasas el puntero del ratón por encima de los cables, el software te muestra cómo conectar el pinout del sensor al pinout del conector.

Esto le ahorra mucho tiempo y le evita una búsqueda interminable de documentos adicionales.

Conexiones de canales

Hasta este momento, la identificación de todos los canales en el DewesoftX se realizaba siempre utilizando los índices de los canales. Por ejemplo, cuando un canal analógico se utiliza como entrada del módulo FFT, se identifica con un parámetro fijo basado en su "posición" en la estructura de configuración de Dewesoft. Para las conexiones de canales, el mismo parámetro, el ID único, ya no está estrictamente vinculado a la posición del canal.

Esta funcionalidad puede utilizarse con sensores bloqueados. En este caso, el enlace con los módulos matemáticos y los widgets de visualización se basa en el número de serie del sensor y no en la posición del canal. Así, si se desconecta un sensor y se vuelve a conectar en una posición diferente, los widgets matemáticos y de visualización vinculados permanecen intactos.

El mismo principio se aplica a Dewesoft NET, donde los sensores pueden incluso trasladarse de una unidad de medida a otra sin perder las referencias en el maestro.

Contador, codificador y entradas digitales

DewesoftX ofrece una interfaz de contador digital disponible en los instrumentos DAQ de Dewesoft. Todas las entradas de contador utilizan nuestra tecnología de patentada SuperSounters® que permite una medición muy precisa de tiempo y conteo.

Cada entrada de contador permite capturar: conteo, codificador, frecuencia, período, ancho de pulso y ciclo de trabajo. Cada entrada de contador también se puede utilizar como 3 entradas digitales puras.

Para obtener más información sobre los contadores y, especialmente, sobre la tecnología Dewesoft Supercounter, visite el curso de capacitación Digital counter PRO.

Interfaces de automoción

DewesoftX puede adquirir los datos de varios interfaces estándar de automoción. Los datos pueden ser capturados y sincronizados en paralelo con otras fuentes de datos como analógicos, vídeo, GNSS, etc. Las interfaces de automoción soportadas en DewesoftX son:

  • Bus CAN

  • OBDII en CAN

  • J1939 y J1587

  • CAN FD

  • XCP/CCP

  • Bus LIN

  • FlexRay

  • Kistler KiRoad

  • Integración del simulador de carretera MTS

  • Banco de pruebas compatible con el protocolo AK

  • ETAS INCA sobre XCP Esclavo

  • ENVIADO (SAE J2716)

Datos Lidar

DewesoftX también puede recoger datos de los sensores Lidar. Actualmente se soporta toda la familia Velodyne Lidar. Si desea apoyar a otro proveedor de Lidar, póngase en contacto con Contacte con nuestro distribuidor local y nos ocuparemos de la futura solicitud.

Se pueden conectar una o varias unidades Lidar a través de la línea Ethernet. Los lidares Velodyne permiten la entrada de mensajes de sincronización PPS y NMEA GNSS, que están disponibles como canales estándar en el software DewesoftX DAQ.

DewesoftX crea dos canales a partir del lidar: la distancia y la intensidad de los puntos. La visualización de la nube de puntos se realiza a través del widget de visualización de mapas, donde el mapa de carreteras o las capas de satélite se superponen a la nube de puntos.

El estado del lidar y los ajustes del lidar pueden actualizarse directamente en DewesoftX. No es necesario ningún otro software.

Cámaras de vídeo

Dewesoft fue uno de los primeros software de adquisición de datos en añadir soporte para vídeo sincronizado a sus medidas. Y era completamente gratis. Y sigue siéndolo. Hoy en día, DewesoftX cuenta con un avanzado motor de vídeo que añade diversas funciones de captura de vídeo a tus mediciones.

Cámaras compatibles con DirectX support ofrece un vídeo asequible y de bajo coste que puede añadir a sus mediciones. Estas cámaras están sincronizadas por software hasta 100 ms.

Para un vídeo realmente sincronizado, ofrecemos una solución muy sólida y de alta calidad Cámaras de vídeo DS-CAM. Estas cámaras ofrecen altas frecuencias de imagen de hasta 1100 FPS a resolución VGA (640x480) y 540 FPS a resolución Full-HD (1920x1080). Las cámaras ofrecen una Grado de protección ambiental IP67.

Para vídeo de ultra alta velocidad, ofrecemos compatibilidad con las cámaras de alta velocidad Photron, y para imágenes térmicas por infrarrojos, hemos añadido compatibilidad con las cámaras de infrarrojos OPTRIS.

Para obtener más información sobre la adquisición de vídeo, visite el curso de formación en línea Adquisición de vídeo PRO.

Interfaces aeroespaciales

DewesoftX admite múltiples interfaces aeroespaciales para la descodificación y la visualización Normas de telemetría IRIG 106. Se admiten los flujos de telemetría PCM, los protocolos del capítulo 4 y del capítulo 10. Con la iNET también podemos recoger datos compatibles con iNET a través del protocolo de paquetes de red iNET. El módulo iNET cumple con el protocolo de paquetes de datos TTC NPD versión 3.

Además, DewesoftX puede recopilar datos de los autobuses estándar de la aviación, como ARINC 429 y MIL-STD-1553.

Sensores inalámbricos Lord Microstrain

El LORD-Microstrain soporta además los protocolos LORD Microstrain® MIP y LXRS. Esto permite la adquisición inalámbrica de la mayoría de los sistemas de medición LORD:

  • Sensores inalámbricos (vibración, deformación, tensión, temperatura, par de torsión, presión, choque, ...)

  • Sensores de inercia

  • Desplazamiento

Ambas pasarelas inalámbricas son compatibles: WSDA®-2000 y WSDA®-200-USB.

Interfaces industriales

El software DewesoftX es compatible con múltiples interfaces de conectividad utilizadas en los procesos industriales y de fabricación actuales. Ya sea que necesite apoyar su línea de producción o integrar los datos de medición como parte de la conectividad de la Industria 4.0, Dewesoft tiene la solución para usted. Somos compatibles con las siguientes interfaces y protocolos de datos industriales:

  • OPC UA

  • Siemens S7

  • Modbus

  • Comunicación en serie

  • Ethernet

Interfaces industriales Detalles

OPC UA

Arquitectura unificada OPC (OPC UA) es un protocolo de comunicación entre máquinas para la automatización industrial desarrollado por la Fundación OPC. El estándar se utiliza ampliamente en la Industria 4.0 para la comunicación y el intercambio de datos entre diferentes dispositivos. DewesoftX ofrece dos opciones de OPC UA:

  • Cliente OPC UA: el cliente, que puede conectarse y recuperar datos de cualquier servidor OPC UA.

  • Servidor OPC UA: El servidor puede enviar los datos de medición de Dewesoft X a uno o más clientes OPC UA.

Modbus

DewesoftX soporta la lectura y escritura de datos desde y hacia dispositivos Modbus a través del protocolo TCP/IP. Esto se hace a través del servidor Modbus y los módulos esclavos Modbus. Se admiten los siguientes tipos de datos:

  • Booleano

  • Int16

  • Int16 sin signo

  • Float32 (incluyendo el intercambio de palabras).

Protocolo Siemens S7

DewesoftX ofrece soporte para el protocolo Siemens S7 y permite la comunicación directa con el PLC de Siemens a través de Ethernet. No se necesitan licencias de Siemens.

La versión actual del módulo Siemens S7 soporta la lectura de datos S7. Todos los tipos de datos S7 son compatibles - Bool, Byte, Char, Word, Int, DWord, DInt, Real, Date, Time Of Day, Date_Time, String.

El módulo admite la comunicación simultánea con varios dispositivos PLC.

Datos Ethernet

DewesoftX puede registrar datos de múltiples flujos de Ethernet a través del módulo Ethernet Sniffer. Ofrece funciones sencillas de filtrado y decodificación de datos para extraer los canales de datos de los flujos Ethernet. Los flujos de datos pueden filtrarse por varios parámetros, como la dirección MAC e IP, el puerto de origen y de destino o por filtros de datos manuales.

Los datos pueden codificarse en varios formatos, como Intel, Motorola, con signo, sin signo, IEEE y float. Es posible el escalado lineal y no lineal (polinómico).

Comunicación en serie

El módulo Serialcom se utiliza para leer y enviar datos hacia y desde la comunicación serie estándar (RS232 o compatible). Puede recibir datos en serie y extraer texto o datos numéricos del flujo de bytes. También puede enviar datos al dispositivo en serie (por ejemplo, al principio del almacenamiento o cada N segundos).

Estación meteorológica NMEA

Para recoger datos meteorológicos y medioambientales como la temperatura del aire, la presión atmosférica, la velocidad del viento, la humedad, etc., DewesoftX es compatible con la estación meteorológica de la serie WXT530 de Vaisala, compatible con NMEA.

La adquisición de datos se realiza a través de la interfaz RS-232. Los mensajes MWV y XDR son compatibles. La estación meteorológica debe estar configurada para enviar los datos automáticamente.

Dispositivos de cronometraje

DewesoftX proporciona las interfaces para adquirir los datos con una fuente de reloj externa exacta. Esto es necesario cuando hay que sincronizar varios dispositivos o cuando se necesita una marca de tiempo absoluta. Dewesoft admite cinco fuentes de tiempo:

  • Código de tiempo IRIG

  • Código de tiempo GPS

  • Sincronización NTP

  • Sincronización PPS

  • Sincronización PTPv2

Escáner de código de barras

El módulo de escáner de códigos de barras permite escanear diferentes tipos de códigos de barras y guardar su contenido en la cabecera de datos de DewesoftX.

Se admiten códigos de barras 1D y 2D, por ejemplo, códigos QR, códigos de barras y códigos de matriz de datos. Los códigos pueden escanearse con un escáner de mano o con una cámara.

Almacenamiento y activación de datos

Motor de almacenamiento de alto rendimiento con capacidades de activación avanzadas y flexibles.

Guardar, cargar y reproducir datos

Un potente motor de almacenamiento puede guardar los datos en un disco duro con más de >500 MB/segundo caudales sostenidos.

Incluso con un volumen de datos tan grande, DewesoftX Abrir gigabytes de datos almacenados en segundos. La innovadora estructura de los archivos nos permite escribir la configuración del canal, la configuración de la pantalla, todos los eventos, los datos analógicos rápidos y los datos asíncronos lentos de diferentes fuentes en un único archivo y recargarlo en segundos.

Opción de varios archivos

Para mediciones más largas, puedes activar una función para guardar varios archivos. Esto asigna automáticamente un nuevo nombre de archivo cuando se alcanza un determinado tamaño, tiempo u otro criterio. Los nombres de los archivos se numeran automáticamente o se proporcionan con las variables de fecha y hora.

Almacenamiento de datos rápido o lento

Dewesoft X tiene cuatro opciones de almacenamiento diferentes que se relacionan con la frecuencia de muestreo básica. Se puede utilizar cualquiera de las cuatro opciones para almacenar datos:

  • Siempre rápidoLos datos se almacenan siempre a la frecuencia de muestreo completa, definida por la frecuencia de captura dinámica.

  • Siempre despacio: los datos se almacenan siempre a una velocidad de muestreo reducida definida por la tasa estática/reducida.

  • Rápido en el gatillo: Los datos se almacenan a la frecuencia de muestreo completa definida por la frecuencia de adquisición dinámica en cuanto se produce la condición de disparo.

  • Rápido en el gatillo, lento en lo demás: Los datos se almacenan a la frecuencia de muestreo completa definida por la frecuencia de adquisición dinámica en los puntos de disparo y a la frecuencia reducida cuando no hay disparo.

Anillo de almacenamiento activado

El almacenamiento puede configurarse mediante amplias funciones de activación. Esto significa que los datos sólo se almacenan cuando se producen determinados eventos. Cada canal (analógico, digital, matemático, CAN, etc.) puede utilizarse para la condición de disparo. Se pueden definir múltiples activadores de "inicio" y "parada". Hay varios tipos de activación disponibles:

  • Un borde simple: gradiente ascendente o descendente.

  • Borde filtrado: Borde más nivel de mejora en ambas vertientes.

  • Ventanas: dos niveles - entrada o salida de la lógica.

  • Ancho de pulso: más larga o más corta que la lógica de la duración.

  • Ventana y ancho de pulso: totalmente seleccionable como en el caso anterior.

  • Inclinación: pendiente ascendente o descendente con selección de la inclinación.

  • Amplitud delta: Variación de amplitud.

  • Tiempo relativo: Alcanzar un valor determinado

Opciones de activación

Los datos sólo se guardan cuando se cumplen una o varias condiciones de activación. También puedes establecer tiempos de disparo "antes" y "después" para guardar todos los datos antes y después del disparo.

Como no se almacenan datos entre las condiciones de activación, la cantidad de datos almacenados se reduce al mínimo. Al analizar los datos almacenados, podemos cambiar fácilmente entre las ventanas de activación y analizar los eventos. La pantalla del registrador ofrece cursores para los valores absolutos, el tiempo o la frecuencia. Es posible realizar un análisis previo y posterior de los eventos desencadenados.

Captura distribuida con Dewesoft NET Option

La opción NET de Dewesoft permite a los usuarios controlar y almacenar fácilmente los datos desde una ubicación remota, siempre que sus contadores estén conectados y sean visibles en una red TCP/IP estándar.

Dewesoft NET Option sirve como centro de adquisición de datos distribuida. Se pueden combinar varios sistemas DAQ y sincronizarlos entre sí. Los sistemas DAQ pueden estar juntos o dispersos por un continente. Sus datos pueden almacenarse a distancia en un único ordenador centralizado. La hora IRIG o GPS garantiza que los datos se mantengan perfectamente sincronizados.

Modos de configuración de Dewesoft NET

Dewesoft NET le permite conectar sus unidades de medida en diferentes combinaciones maestro-cliente. A continuación se explican los diferentes modos de conexión.

Modo 1:1

Este modo funciona con un único sistema de medición y un único cliente de visualización. Hay dos modos de funcionamiento en este modo:

  • Modo de control remoto completo

  • Modo de visualización de datos solamente

En el modo de control remoto total, el ordenador cliente de View actúa como maestro del sistema de medición. Cuando el cliente pasa al modo de configuración, el sistema de medición también pasa al modo de configuración.

Modo X:1

Este modo funciona con varios sistemas de medición y un único cliente de vista. Este escenario es útil cuando se necesita distribuir las mediciones en varios sitios o cuando el número de canales o las tasas de adquisición son demasiado elevadas para ser manejadas por una sola unidad de medición.

El sistema de medición debe estar sincronizado con el reloj, ya sea con un reloj de hardware (una unidad sirve como reloj maestro, todas las demás son esclavas) o con una fuente de reloj externa, que es IRIG o GPS. Cada sistema de medición puede funcionar de forma independiente, incluso con diferentes frecuencias de muestreo.

El cliente es siempre el maestro. Inicia y detiene la adquisición de todas las unidades de medida de la red. En todo momento, el cliente tiene acceso al modo de visualización de una de las unidades de medida seleccionadas. Son posibles clientes de visualización adicionales, pero sólo pueden ver una única unidad de medida.

1:X modo

Este modo funciona con un único sistema de medición y varios clientes de vista. Uno de los clientes actúa como cliente maestro, que puede tener el control total del sistema de medición. Todos los demás clientes son clientes de sólo vista.

El cliente maestro puede cambiar la configuración del sistema de medición y la estrategia de almacenamiento, iniciar y detener la adquisición, etc. Los otros clientes de visualización sólo pueden utilizar algunos canales de la unidad de medida (hasta el límite del ancho de banda) para ver y almacenar los datos en sus discos duros locales.

Memoria de la base de datos

El Dewesoft Historian Ofertas de paquetes Almacenamiento en bases de datos de series temporales para aplicaciones de vigilancia permanente y a largo plazo. La base de datos puede estar localizada en el lugar, en el servidor remoto o en la nube. La solución se basa en el proyecto de código abierto InfluxDB, una base de datos de series temporales.

Historian ofrece varias funciones útiles para sus datos históricos:

  • Datos brutos y reducidos: Mientras que los datos brutos se almacenan siempre en la unidad de medición para su análisis en profundidad, el Historian asume el papel de almacenamiento de datos reducidos a largo plazo en la base de datos en la nube.

  • Seguridad y retransmisión de datos: Si se interrumpe la conexión entre el hardware de medición y la base de datos, los datos se almacenan de forma segura en la unidad de medición y se vuelven a transmitir a la base de datos cuando la conexión vuelve a estar disponible.

  • Tendencias y análisis: Los datos históricos pueden recuperarse y cargarse desde la base de datos Historian en cualquier momento y utilizarse para el análisis de tendencias, así como para el análisis en profundidad y la identificación de la causa raíz.

Almacenamiento de datos en bruto y canales matemáticos

Dewesoft X Guarde siempre los datos en bruto de los canales de la interfaz de hardware y dejarlos sin tocar. Todos los cálculos aplicados a estos canales dan lugar a canales de cálculo independientes que no modifican en absoluto los datos brutos originales.

De este modo, los cálculos matemáticos existentes y los nuevos pueden modificarse y aplicarse fácilmente más tarde en el modo de análisis/offline. Ya no tendrá que preocuparse si se olvidó de aplicar las matemáticas o si se equivocó durante la medición. Ahora siempre tienes la opción de cambiarlo en cualquier momento.

Visualización de datos

Amplia biblioteca de widgets de visualización personalizables y en tiempo real para la visualización de datos en tiempo real.

Hermosa visualización de datos

DewesoftX incluye muchas pantallas visuales para visualizar sus datos. Desde grabador interactivo horizontal o vertical, gráfico XY, gráfico 3D, órbita, alcance, FFT, tabla, flujo de lluvia, mapas de calles abiertas, por nombrar algunos.

Todas las pantallas visuales están preconstruidas y se pueden personalizar con retroalimentación visual en tiempo real durante la medición. Simplemente arrastre y suelte el componente visual deseado en su pantalla, seleccione la fuente de datos y personalícelo según sus preferencias. Pero no te preocupes! Si no está satisfecho con las pantallas y la apariencia, siempre puede cambiarlas sin conexión, sin alterar sus datos de medición.

Se pueden definir y alternar pantallas / vistas ilimitadas durante la medición o en el análisis posterior. Visite la página de Visuales de DewesoftX​​​​​​​​​​​​​​ para saber más.

Widgets de visualización

Dewesoft X ofrece una amplia biblioteca de pantallas visuales preconstruidas que son totalmente personalizables y proporcionan información visual en tiempo real. Las pantallas son táctiles con gestos inteligentes multitáctiles para su uso con dispositivos DAQ multitáctiles.

  • GrabadoresRegistradores horizontales, verticales y XY

  • Osciloscopio: Scope, 3D-Scope, Vektorscope

  • FFT: FFT, FFT 3D, FFT armónica y octava

  • Instrumentos de medición: Pantallas digitales, analógicas y de barras horizontales/verticales

  • Diagramas: Diagrama 2D, 3D, Octava, Órbita, Diagrama Campbell

  • Vídeo: Pantalla de vídeo estándar y pantalla de vídeo térmica con indicación de temperatura

  • GPS: Visualización de la posición con soporte de Open Street Map

  • Control: Botón, interruptor, perilla, deslizador, entrada del usuario

  • Análisis de la combustión: Diagrama P-V y alcance de la combustión

  • Equilibrar el rotor: para el equilibrado del campo

  • Industria del automóvil: Polígono 3D para la representación de objetos en movimiento

  • Aeroespacial: Visualización de la altitud o del horizonte artificial

  • DSA/NVH: Círculo modal

  • Otros: Tabla 2D/3D, imagen, texto, línea, indicador de sobrecarga, indicador luminoso, nota

Fácil de usar y adaptar

La visualización de los datos en el software Dewesoft X es extremadamente sencilla. Basta con arrastrar y soltar una visualización prediseñada en la pantalla seleccionada y personalizar su aspecto y comportamiento. Todos los cambios en las representaciones visuales son visibles en tiempo real y pueden realizarse en cualquier momento en línea o posteriormente en el posprocesamiento.

Los controles visuales están adaptados a las pantallas multitáctiles y proporcionan una interacción sencilla e intuitiva basada en gestos y un manejo cómodo para las pruebas sobre el terreno y en el móvil.

Imágenes en tiempo real de Lightspeed

Utilizamos las últimas tecnologías de CPU y GPU para optimizar los gráficos y hacer que funcionen sin problemas incluso en los PC básicos.

Los gráficos acelerados por hardware descargan el uso de la CPU, dejándola para los cálculos matemáticos en lugar de los gráficos. El resultado es un rendimiento óptimo incluso para las aplicaciones más exigentes.

Pantallas de medición ilimitadas

Con Dewesoft X puedes definir y cambiar entre tantas pantallas como necesites para tu proyecto de pruebas. Piensa en la pantalla como un lienzo virtual individual que combina una o más pantallas visuales.

El software incluye algunas pantallas estándar, como Visión general, Alcance y Grabador. Le permite personalizar cada una de ellas según las necesidades de su proyecto de prueba específico. Puedes editar, crear y nombrar tus pantallas, crear grupos de pantallas y organizarlas libremente. A cada pantalla personalizada se le puede asignar su propio icono.

Mapa GPS interactivo y widgets de modelos 3D

La pantalla del mapa ofrece una cartografía GPS interactiva integrada a través de Open Street Map. Hay varias capas de mosaicos de mapas disponibles.

  • Capas de satélite y OpenStreetMap listas para usar en el servidor de azulejos de Dewesoft.

  • Soporte para capas personalizadas de azulejos/wms e imágenes georreferenciadas

  • La alineación manual no es necesaria.

  • Modos de visualización en 2D, 3D y terreno con opciones de cámara estándar, de primera persona o 3D

  • En línea o fuera de línea

  • Las imágenes pueden descargarse por adelantado para su uso sin conexión

  • Soporte para múltiples capas con niveles de opacidad configurables individualmente

  • Coloración de la pista basada en canales con múltiples esquemas de color

  • Posibilidad de mostrar varias señales GPS en un widget

  • Widget del modelo 3D para controlar la guiñada, el cabeceo y el balanceo

Monitor de salud del sistema

Dewesoft X también permite supervisar y mostrar los parámetros del estado del sistema. Todos los parámetros de nuestros dispositivos de medición y ordenadores pueden controlarse y visualizarse en pantallas. Con el monitor de salud del sistema puede supervisar los siguientes parámetros:

  • Carga de la CPU,

  • Uso de la memoria

  • Uso del disco duro,

  • Seguimiento del tiempo de sincronización,

  • Unidades DAQ Temperaturas,

  • y más...

Incluso puede establecer límites y alarmas y ajustar la velocidad del ventilador de sus sistemas de medición para evitar el sobrecalentamiento u otros problemas cuando el hardware de adquisición de datos está sometido a una tensión extrema.

Procesamiento de señales y análisis de datos

Potentes capacidades matemáticas y de procesamiento de señales para automoción, aeroespacial, análisis de potencia y energía, NVH y dinámica estructural.

Biblioteca matemática DewesoftX

La biblioteca matemática de Dewsoft X ofrece posibilidades ilimitadas de procesamiento de señales y permite utilizar las técnicas de procesamiento más habituales con un solo clic. Las funciones de la biblioteca matemática ya están incluidas en el volumen de suministro:

  • Fórmula: Editor de fórmulas personalizado.

  • Filtros: FIR, IIR, FFR, Integración, Derivada

  • Estadísticas: RMS, media, mín., máx., desviación estándar, varianza, clasificación, recuento, estadísticas de matrices, etc.

  • Curva de referencia: Curvas de referencia en el dominio del tiempo y de la frecuencia, vectoriales y XY.

  • Análisis en el dominio del tiempo: Canal de retardo, integral, derivada, matemáticas de valor de enclavamiento, matemáticas de rango, transformación vectorial de tiempo.

  • Análisis en el dominio de la frecuencia: Cepstrum, Correlación, Frecuencia exacta, Transformada de Fourier, Espectro completo, Análisis por octavas, Transformada de Fourier de corta duración.

  • Diagnóstico de máquinas: Matemáticas de sensores angulares, ruido de combustión, detección de envolventes, procesamiento de sinusoides (COLA), filtro de seguimiento.

  • Método de recuento: Contando.

  • Acústica: Filtros de ponderación acústica.

  • Sistemas de control: Control PID.

  • Tensión, estrés: Roseta de raíz.

  • Constantes: Vectores, constante matricial.

Módulos de procesamiento de señales

Además de la biblioteca matemática estándar, DewesoftX también ofrece módulos completos dedicados al procesamiento de señales. Estos pueden utilizarse para el análisis de vibraciones, dinámica estructural, acústica y otras propiedades de fenómenos físicos utilizados en las fases de desarrollo, control de calidad, validación y supervisión del ciclo de diseño de productos.

Los módulos de la aplicación incluyen pantallas predefinidas, matemáticas, informes y cálculos según normas internacionales y otros métodos de ensayo.

Algunos de los módulos de procesamiento disponibles son:

  • Análisis FFT

  • Análisis de seguimiento de pedidos

  • Vibraciones torsionales y rotacionales

  • Análisis de la órbita

  • Vibraciones humanas, del brazo y de todo el cuerpo

  • Pruebas modales y análisis modal

  • Análisis de la energía y la calidad eléctrica

  • Sonómetro de clase 1

  • Potencia acústica

  • Intensidad sonora

  • Calidad de sonido

  • Comprobación de los frenos

  • Analizador para motores de combustión

Análisis de la potencia eléctrica y la calidad de la red

El módulo de aplicación de potencia proporciona potentes herramientas para calcular la potencia, los armónicos y los parámetros relacionados. Junto con nuestro potente hardware DAQ, proporciona una solución total para el análisis de potencia, la calidad de la energía, la e-movilidad y otras aplicaciones relacionadas con la energía.

La exclusiva arquitectura del sistema permite a nuestra solución realizar una serie de tareas en un mismo dispositivo. Combina las funciones de un analizador de potencia, un analizador de combustión, un registrador de datos, un osciloscopio, un vectorscopio, un registrador de transitorios y un analizador de armónicos FFT. Permite la adquisición de diferentes señales (analógicas, digitales, de contador, CAN, vídeo, ...) y las almacena simultáneamente en un único archivo.

Análisis de la potencia eléctrica

El módulo de aplicación de potencia proporciona todos los cálculos y funcionalidades relacionados con la potencia:

  • Más de 300 parámetros calculados

  • Análisis de potencia para sistemas de CA de 1 a 12 fases Cálculo estrella-triángulo de valores eficaces y forma de onda

  • Tensión, corrientes (RMS, rm, ave) y frecuencia

  • Potencia activa, reactiva y aparente (P, Q, S, PF, cos phi, etc.)

  • Factor de distorsión y factores de distorsión (D, DH, QH, K, THD I, THD U)

  • Valores del periodo con solapamiento para un análisis detallado de los errores

Análisis de la calidad de las pruebas

El mismo módulo de red también proporciona cálculos y visualizaciones para el análisis de la calidad de la energía según las normas IEC. Las funcionalidades incluyen:

  • Analizador de calidad eléctrica de clase A según la norma IEC 61000-4-30

  • Análisis de armónicos hasta 150 kHz según IEC61000-4-7

  • Flicker y cambios rápidos de tensión según IEC61000-4-15

  • Emisión de parpadeo según IEC64000-21

  • Componentes asimétricos y simétricos (sistema cero, co y contra)

  • Informes de calidad de la red según FGW-TR3

Otras características

  • Almacenamiento de datos brutos: El software y el hardware ofrecen un almacenamiento de datos en bruto de hasta 1 MS/s. También están disponibles las vistas Scope y Vectorscope.

  • Análisis FFT: La misma solución ofrece también un analizador FFT muy flexible y fácil de usar. Puede calcular y visualizar la FFT armónica, la FFT completa y la FFT 3D en cascada.

  • Grabación transitoria: El registrador ofrece la posibilidad de transferir un número ilimitado de datos y canales matemáticos directamente al disco duro del ordenador, con una velocidad de transferencia continua de más de 500 MB. Es posible el disparo de canales analógicos, matemáticos o de potencia; por ejemplo, disparo de desequilibrio de tensión, desviación de frecuencia, caídas de tensión, etc.

Análisis FFT (transformada rápida de Fourier)

Módulo analizador FFT ofrece todas las funciones para el análisis espectral con promediado ampliado, resolución seleccionable (hasta 64000 líneas) o indicación directa del ancho de banda (0,01 Hz). Se pueden visualizar varios canales en la misma pantalla FFT para facilitar la comparación. Funciones FFT:

  • Múltiples cursores y marcadores: permiten acceder fácilmente a los valores de frecuencia marcados. Se dispone de marcadores Libre, RMS, Máx, Banda lateral, Armónicos y Atenuación.

  • Guarda el cursor: utilizado para determinar las frecuencias de rodamiento

  • Tapa: La detección envolvente es un método de detección precoz de fallos en los rodamientos de bolas

  • Autocorrelación y correlación cruzada

  • Cepstrum

  • FFT a corto plazo

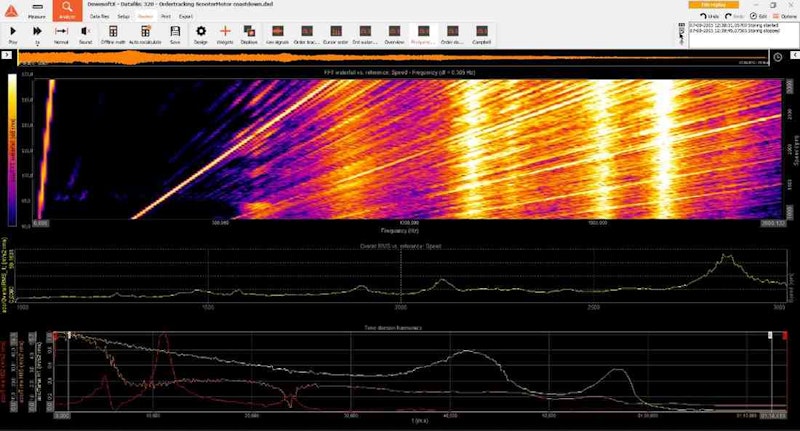

Análisis de seguimiento de pedidos

El módulo de seguimiento de órdenes facilita enormemente la transformación de datos del dominio temporal al dominio angular (orden). Puede extraer Cualquier número de armónicos (ángulos de amplitud y de fase), que pueden visualizarse en los siguientes campos Bode, Nyquist, FFT 3D, diagrama x-y y órbita en tiempo real. La FFT en planta muestra claramente las fuerzas de excitación, las frecuencias naturales y todas las resonancias para ofrecer una imagen clara del comportamiento dinámico de la máquina.

Se puede utilizar cualquier entrada: Micrófono, acelerómetro, e incluso la salida del módulo de vibración torsional (véase más adelante). La tecnología de contador digital patentada (Supercounter®) permite realizar mediciones muy precisas y repetibles. Los resultados se muestran en un espectrograma en color en 3D y en un diagrama en 2D para la extracción del orden y la fase seleccionados sobre la velocidad.

Más información sobre el análisis de seguimiento de pedidos:

  • Página de soluciones para el análisis del seguimiento de los pedidos

  • Pedir la formación online Tracking PRO

  • Manual de seguimiento de pedidos en línea

  • Webinar de seguimiento de pedidos

  • Seminario web sobre el análisis de la maquinaria rotativa

Características principales

Características del módulo de seguimiento de pedidos:

  • Simple y fácil de configurar

  • Método de remuestreo específico para la separación de orden agudo

  • Medición en el dominio del tiempo para obtener todas las ventajas

  • Cascada 2D, 3D en el dominio del orden o de la frecuencia

  • Extracción de amplitud y fase

  • Recálculo en el postproceso

  • Entrada de velocidad sincrónica de fase con una resolución de 12,5 ns

Para obtener más información, visite el curso en línea Order Tracking PRO.

Vibraciones torsionales y rotacionales

En Módulo Vibraciones torsionales y rotacionales ofrece un análisis sencillo de las vibraciones de torsión en ejes giratorios, cajas de engranajes y máquinas giratorias similares.

Las entradas de contador digital de alta precisión de nuestros sistemas DAQ con tecnología patentada denominada Supercounter®, basada en una base de tiempo de 102,4 MHz, permiten medir y calcular con precisión los ángulos de vibración torsional y las velocidades a altas velocidades a partir de dos encóderes montados a cada lado de los ejes. La diferencia entre las revoluciones de ambos lados es el giro torsional del eje medido.

Es posible compensar la desalineación angular constante, el montaje descentrado y los errores de los sensores. Se admiten relaciones de transmisión y pueden aplicarse filtros adicionales. Pueden combinarse varios módulos de vibración torsional para analizar las vibraciones torsionales en cajas de cambios complicadas.

Equilibrado del rotor

En Módulo de equilibrado del rotor ofrece una herramienta fácil de usar para Equilibrado en uno y dos planos para compensar las oscilaciones causadas por el primer orden.

La configuración en sí es muy sencilla. Conecte los sensores de ángulo y vibración. El módulo le guía paso a paso por el procedimiento de equilibrado. En primer lugar, registre la primera pasada y, a continuación, añada una masa de muestra con el ángulo correspondiente. Los pasos pueden repetirse si es necesario. Todos los resultados y los datos sin procesar se guardan en el archivo de datos.

Características principales

El módulo de equilibrado del rotor ofrece las siguientes opciones:

  • Una interfaz de usuario tipo asistente que te guía por todos los pasos.

  • Método contable basado en el análisis de seguimiento de pedidos.

  • Uno o dos niveles.

  • El equilibrado múltiple para dos direcciones ahorra tiempo (X, Y).

  • Un diagrama 2D para la vista plana.

  • Canal de velocidad con pantalla en color (gama de velocidades).

  • Salida de alarma cuando la velocidad supera un valor predefinido.

  • Muestra la señal horaria de la sonda tacométrica para ajustar el disparo.

  • Diagramas vectoriales polares de 1er orden para todos los recorridos (inicio, curso, etc.).

  • División del peso.

  • Aceleración, velocidad y desplazamiento en el registrador.

  • Medición en el dominio del tiempo.

Medición del nivel sonoro

En Módulo sonómetro puede calcular los parámetros típicos de las mediciones de nivel sonoro con un solo micrófono. La solución puede utilizarse como un sonómetro típico con ponderación A, B, C o D. Con nuestros sistemas DAQ SIRIUS duales de 24 bits y 160 dB altamente dinámicos, puede cumplir fácilmente todos los requisitos de un Sonómetro de clase I.

El módulo proporciona cálculos del nivel sonoro en tiempo real de acuerdo con las normas internacionales IEC61672, IEC60651 e IEC60804. Puede calcularse cualquier combinación de ponderación frecuencial y temporal. Los valores estadísticos se calculan en todo el rango o con el tamaño de bloque introducido personalizado.

Características principales

El módulo sonómetro Dewesoft ofrece las siguientes posibilidades:

  • FFT de banda estrecha en tiempo real.

  • 1/1, 1/3, 1/12, 1/24 Espectro banda-octava.

  • Un método sencillo para extraer valores mínimos/máximos/máximos en todo el espectro o en un rango de frecuencias específico.

  • Ponderación A, B, C, D (ponderación de frecuencia).

  • Ponderación rápida, lenta, por impulsos (ponderación temporal).

  • Cálculo Leq.

  • Sonómetro.

  • Nivel sonoro máximo actual [dB].

  • Nivel sonoro equivalente [dB].

  • Nivel sonoro equivalente ponderado por impulsos [dB].

  • Nivel sonoro máximo absoluto [dB].

  • Exposición al ruido [dB].

  • Nivel sonoro Lp máximo y mínimo.

  • Clases para 0, 1, 1, 5, 10, 50, 90, 95 y 90 dB.

Medición de la potencia acústica

El módulo de potencia acústica admite mediciones según el Normas ISO 3741, ISO 3744 e ISO 3745. Las posiciones de los micrófonos son calculadas por el software en función del tamaño de la fuente sonora y de la configuración (semiesfera, paralelepípedo, ...).

Si se dispone de menos micrófonos de los requeridos por la norma, se pueden formar grupos y cambiar de posición durante la medición. El usuario es guiado paso a paso durante la medición. También hay una comprobación de la repetibilidad y una visualización mediante análisis de bandas de tercio de octava para el informe.

Medición de la intensidad sonora

El módulo Dewesoft para medir la intensidad sonora es una herramienta perfecta para medir los niveles de intensidad sonora y determinar las fuentes de ruido. La solución permite un proceso de medición sencillo e intuitivo, a la vez que ofrece la máxima precisión y una adaptabilidad sin parangón en el sector. Aspectos destacados:

  • Normas compatibles: Cumple con el cálculo de la potencia acústica basado en la intensidad sonora - Método de puntos discretos (Iso 9614-1) y el método de muestreo (Iso 9614-2).

  • Flexibilidad inigualable: medición de parámetros de proceso adicionales como vibración, vídeo y otros, todos ellos perfectamente sincronizados.

  • Canales de disparo: automatice el proceso utilizando disparadores para iniciar y detener la medición. Conecte y asigne el canal de disparo desde el brazo del robot.

  • Cálculo en línea/fuera de línea: la intensidad sonora puede calcularse en línea o en el análisis posterior utilizando las señales de presión sonora sin procesar almacenadas de ambos micrófonos.

  • Hardware compatible: compatibilidad Plug and Play con varias sondas de intensidad de los principales fabricantes, con función de control remoto integrada para el control de las mediciones.

  • Calibrado según IEC 61672: La cadena de medición completa de la solución de intensidad acústica puede calibrarse según la norma IEC 61672.

  • Identifique rápidamente las fuentes de ruido: Identifique las fuentes de ruido sin esfuerzo gracias a una interfaz fácil de usar.

  • Calibración de fase: calibración y corrección de fase automática y sin complicaciones con sólo pulsar un botón.

Medición y análisis de la calidad del sonido

La medición de la calidad del sonido es una herramienta indispensable para Tecnología del sonido. Aborda la necesidad de evaluar empíricamente cómo el oído humano percibe el sonido producido por diferentes tipos de máquinas. La herramienta le ayudará a averiguar cómo se percibe el sonido, a afinar el sonido de su máquina y hacerlo atractivo para el usuario, y a maximizar su potencial de mercado.

Lo más destacado:

  • Cálculo de la sonoridad: Cálculo según iso 532-1 e iso 532-2: Acústica - Métodos de cálculo de la sonoridad - Método de Zwicker y método de Moore-Glassberg

  • Contornos normales con el mismo nivel de volumen: cálculo según la norma ISO 226 y basado en ella

  • Cálculo de la nitidez: La nitidez se calcula a partir de la sonoridad específica, que se determina según las normas iso 532-1 e iso 532-2.

  • Índice de articulación, ampliado: evaluación de la percepción del habla en presencia simultánea de otros sonidos

  • Inteligibilidad del habla: una métrica para evaluar la inteligibilidad del habla

  • Clasificación del ruido (NR): Se utiliza en Europa para calificar las fuentes de ruido en interiores.

  • Criterio de ruido (NC): Se utiliza en Estados Unidos para evaluar las fuentes de ruido en interiores.

  • Análisis monoaural y binaural: seleccione el método de medición deseado antes de la medición o mida ambos simultáneamente

  • Soporte de señales variables en el tiempo y estacionarias: sin límites para diferentes casos de uso

Más información en:

  • Página de soluciones de calidad de sonido

  • Manual en línea sobre la calidad del sonido

Vibración del cuerpo humano

El módulo Vibración Humana de Dewesoft permite medir los efectos de las vibraciones en el cuerpo humano (vibraciones en todo el cuerpo, vibraciones en los brazos, etc.). La medición es necesaria en condiciones de trabajo expuestas a altas vibraciones, ya que el riesgo de daños permanentes en algunas partes del cuerpo humano es elevado.

El módulo de vibraciones humanas proporciona mediciones para determinar el riesgo de tales daños. El módulo cumple las siguientes normas:

  • ISO 2631-1,

  • ISO 2631-5,

  • ISO 8041.

Pruebas y análisis de vehículos

DewesoftX ofrece varios módulos de aplicación y funciones para pruebas y análisis completos de vehículos. Esto incluye una amplia gama de funciones de prueba NVH. Además del registro estándar de datos de carga en carretera, se ofrecen los siguientes módulos de análisis:

  • Medición del posicionamiento: Compatibilidad total con GNSS, IMU e INS para aplicaciones de prueba y medición basadas en la posición y la orientación, incluida la cartografía en directo y el polígono 3D virtual.

  • ADAS: sistemas avanzados para validar la asistencia al conductor.

  • Pruebas de durabilidad y carga en carretera: Pruebas de rendimiento y durabilidad en el campo de pruebas, en carreteras reales o bancos de pruebas y en simuladores.

  • Prueba de frenos: Medición, validación y análisis de ensayos de fractura según normas internacionales.

  • Pruebe el ruido de los frenos: Determine el origen del ruido y el chirrido de los frenos.

  • Análisis de motores de combustión: medir y analizar los parámetros de los motores de combustión.

  • Movilidad eléctrica: Pruebas de vehículos eléctricos e híbridos, incluidas baterías, inversores y motores eléctricos.

  • Sonidos de paso: Medición de las emisiones sonoras de todo tipo de vehículos según las normas internacionales.

  • Dinámica del vehículo: Pruebas de maniobras de vehículos.

Exportación de datos e informes

Exporte datos para su posterior análisis a otros formatos de datos estándar, archivos de películas para presentación o conviértalos en hermosos informes en PDF.

Herramientas de información

El software DewesoftX incluye una amplia capacidad de generación de informes e impresión de datos en PDF. Cuando se analizan los datos, se pueden generar informes en PDF de sus visualizaciones con un solo clic. Hay varias opciones disponibles para crear el informe:

  • Formato y tamaño de impresión - seleccione entre varios formatos y tamaños de papel estándar

  • Orientación del informe - la orientación del informe, ya sea en formato vertical u horizontal

  • Informe de una o varias páginas - crear un informe de una o varias páginas

  • Cabecera - imprimir y definir la cabecera de la página para imprimir

  • Configuración del canal - también puede incluirse en el informe e imprimirse con fines de documentación

Cada pantalla de informe puede guardar una región de zoom y una posición del cursor personalizadas, lo que permite realizar notas de contexto basadas en puntos específicos de la señal. Junto con una cabecera, un pie de página y un tamaño de letra personalizables, se pueden encadenar varias páginas en un informe completo que tiene una vista previa de impresión disponible en el borde izquierdo de la pantalla, mientras que el diseñador de páginas incorporado permite reordenar las páginas o añadir otras nuevas con el botón derecho del ratón.

Exportación de datos

DewesoftX ofrece amplias opciones de análisis y permite exportar los datos a otros formatos de archivo comunes y estandarizados:

  • MS Excel - Software de hoja de cálculo estándar

  • FlexPro - Software de análisis de datos potente y fácil de usar

  • Texto/CSV y ASCII - Archivo de texto delimitado por tabulaciones

  • Diadema - Potente software de análisis de datos de NI

  • Famosos - Software de análisis de señales

  • NSoft - Formato de archivo NCode para el software Somat

  • Matlab - Formato de archivo Matlab

  • Sony - Formato compatible con la grabadora Sony

  • RPC III - Formato de archivo MTS utilizado por el banco de pruebas del simulador de carreteras

  • Comtrade - Utilización en los mercados de la electricidad y la energía

  • VNU - formato de archivo universal

  • WAV - Formato de archivo de audio estándar

  • KML - Exportación del GPS para mostrar el camino en Google Earth

  • BWF - Formato de archivo Wave multicanal

  • ATI - Formato nativo iDeas para el análisis dinámico de señales

  • SDF - utilizado por LMS y Prosig Software

  • WFT - Formato de archivo de Nicolet

  • CSV - para exportar mensajes CAN

  • TDF - Formato de archivo definido y utilizado por el software LMS

  • IFile CA [*.ifl] - Exportación de datos de combustión a AVL Concerto compatible

  • ASAM ODS y MDF - Servicios de datos abiertos y formato de datos de medición de la organización ASAM

  • TAFFmat - Formato de archivo de adquisición de datos TEAC

  • Winplot [*.sun]: formato de datos compatible con Winplot, una potente herramienta de análisis gráfico para el escritorio que permite al usuario ver una cantidad ilimitada de datos

Se pueden definir plantillas de exportación de datos personalizadas que se ejecutan cuando DewesoftX completa la exportación. Esta herramienta es óptima para automatizar la generación de informes.

Exportación a Excel en tiempo real

A diferencia de la función estándar de exportación de datos de Excel, la función Complemento Excel Writer permite escribir datos numéricos y textuales del Dewesoft X durante la adquisición en tiempo real para Microsoft Excel. Puede seleccionar un canal de disparo y definir qué canales deben escribirse en Excel.

Cada vez que se activa el disparador, los datos se escriben en Excel y pueden mostrarse inmediatamente: por ejemplo, mostrarse en un gráfico o realizar cálculos en tiempo real (es decir, comprobar valores, utilizar formato condicional, etc.). El complemento requiere Excel 2007 o superior.

In Video exportieren

Dicen que una imagen vale más que mil palabras. ¿Cuánto vale un vídeo? Puede exportar cualquiera de las pantallas definidas con todos los controles visuales a un archivo de vídeo. Es una herramienta muy útil para las presentaciones. El motor de exportación de vídeo le ofrece la posibilidad de configuración:

  • Seleccione el rango de tiempo: se puede dar salida a todo el archivo de datos o sólo a un rango de tiempo seleccionado.

  • Resolución de la cuestión: Resolución de salida del archivo de vídeo exportado.

  • Velocidad de fotogramas: para establecer la velocidad de fotogramas deseada del archivo de vídeo exportado.

  • Velocidad de reproducción: la velocidad de reproducción de su archivo de datos.

  • Canal de sonido: puede seleccionar un canal de sonido para incluirlo en el archivo de vídeo exportado, si está disponible.

  • Ajustes de compresión: Establecer los ajustes de compresión para el archivo de vídeo de salida.

Notificaciones por SMS y correo electrónico

Si el sistema de adquisición de datos se encuentra a distancia, puede utilizar el complemento Sendmail para enviar diversas notificaciones y alertas sobre el estado del sistema por correo electrónico o SMS (utilizando el servicio de correo electrónico a SMS de terceros).

La temperatura del sensor 1 es demasiado alta.

Puede configurar las alarmas estándar de Dewesoft X y cuando la alarma se dispara, la notificación se reenvía a una dirección de correo electrónico especificada (a uno o más destinatarios) y como un SMS (cuando se utiliza un servicio de correo electrónico a SMS).

Se pueden especificar varias condiciones de alarma. Las combinaciones posibles son casi ilimitadas.

Desarrollar, ampliar, automatizar

API extensas y amigables para que los desarrolladores amplíen y automaticen el software.

Olvídate de la programación...

Nuestro valor principal es luchar por la simplicidad, la usabilidad y la facilidad de uso. Todo en Dewesoft X es visual con la simple interfaz de usuario de arrastrar y soltar. Todos los cambios son visibles en tiempo real. No se requiere programación para adquirir, visualizar, analizar y almacenar los datos de los sistemas DAQ.

Trabajar con nuestros dispositivos DAQ es más fácil que andar en bicicleta. Todo está estrechamente integrado y funciona de forma inmediata. El hardware Plug and Play, la detección automática de sensores, la configuración automática de canales son solo algunas de las muchas características que hacen que Dewesoft X sea el software de adquisición de datos más popular del mercado.

... A menos que quieras

No se deje engañar por la simplicidad del software Dewesoft X. El software nunca limitará su creatividad y la libertad para un análisis avanzado y personalizado.

Las matemáticas avanzadas integradas en el software cubrirán el 99% de todas sus necesidades de medición y análisis. No pierdas tu tiempo en algo que ya se ha resuelto miles de veces. Para el otro 1%, Dewesoft X ofrece varias características para agregar funcionalidad a su manera:

  • C++ Script -Interfaz de programación disponible dentro de Dewesoft que permite escribir scripts sobre los canales de Dewesoft. Se puede usar para transformar fórmulas largas con muchas entradas en módulos compactos que son fácilmente escalables.

  • Complementos - La arquitectura abierta de Dewesoft X permite una fácil extensión de la funcionalidad al escribir sus propios complementos. Escriba matemáticas personalizadas, controles visuales, exportación de datos y casi cualquier otra cosa que desee.

  • Secuenciador - Dewesoft X incluye un potente secuenciador con soporte de programación para automatizar y ampliar el software y sus pruebas.

  • DCOM - escriba su propio software de aplicación y use DCOM para llamar a la API de Dewesoft X y use dispositivos DAQ de Dewesoft para realizar la adquisición de datos por usted.

Obtenga más información sobre cómo ampliar y automatizar el software de adquisición de datos DewesoftX utilizando las herramientas de desarrollo disponibles

Lovedby Many Engineers

Nuevamente, gracias por todas las nuevas características que se incluyen en Dewesoft X. Ya es un producto fantástico y merece convertirse en el "Microsoft Word" del software de adquisición de datos.

La combinación de software, hardware y el complemento Polygon es realmente genial. Y además de eso, podemos usarlo para muchas cosas. ¡Esto es justo lo que hemos estado buscando!

Nos encanta usar el equipo de adquisición de datos de Dewesoft y su software. Lo considero como el Porsche 911 de adquisición de datos (el auto de mis sueños / nuestro equipo de prueba de sueños).

Estimado Dewesoft, estoy utilizando de nuevo su módulo Time ODS para la investigación de transformadores de energía. La prueba es muy rápida y ofrece una forma única de visualizar los modos de funcionamiento. Obtuvimos resultados espectaculares.

FAQPreguntas frecuentes

Productos relacionados

Vea y explore los sistemas de adquisición de datos relacionados y compatibles.
