Pruebas de energía renovablePruebas de energía eólica, solar y geotérmica

El analizador de energía Dewesoft permite un análisis completo de las unidades de generación renovable de acuerdo con los estándares FGW-TR3, VDE-AR4105, BDEW. El hardware altamente flexible y el software innovador ahorran mucho tiempo durante el proceso de prueba.

Pruebas de energía renovable Destacados

Calidad Dewesoft y 7 años de garantía

Disfrute de nuestros 7 años de garantía. Nuestros sistemas de adquisición de datos se fabrican en Europa con los más altos estándares de calidad. Ofrecemos asistencia técnica gratuita y orientada al cliente. Su inversión en las soluciones Dewesoft está protegida durante años.

General

Las plantas de energía renovable como la eólica, fotovoltaica (PV) y CHP (Combined Heat and Power Plant) son cada vez más populares y la cantidad de unidades ya instaladas es enorme. Para la operación en la red pública, estas unidades de generación de energía renovable deben cumplir un par de requisitos para contribuir a una operación estable de la red.

Los estándares, que definen las condiciones para operar la planta en la red, varían de un país a otro: p. FGW-TR3, VDE-AR4105, BDEW, etc. Estas regulaciones definen el control de la potencia activa y reactiva, los límites de las emisiones de calidad de energía y el comportamiento ante las perturbaciones de la red.

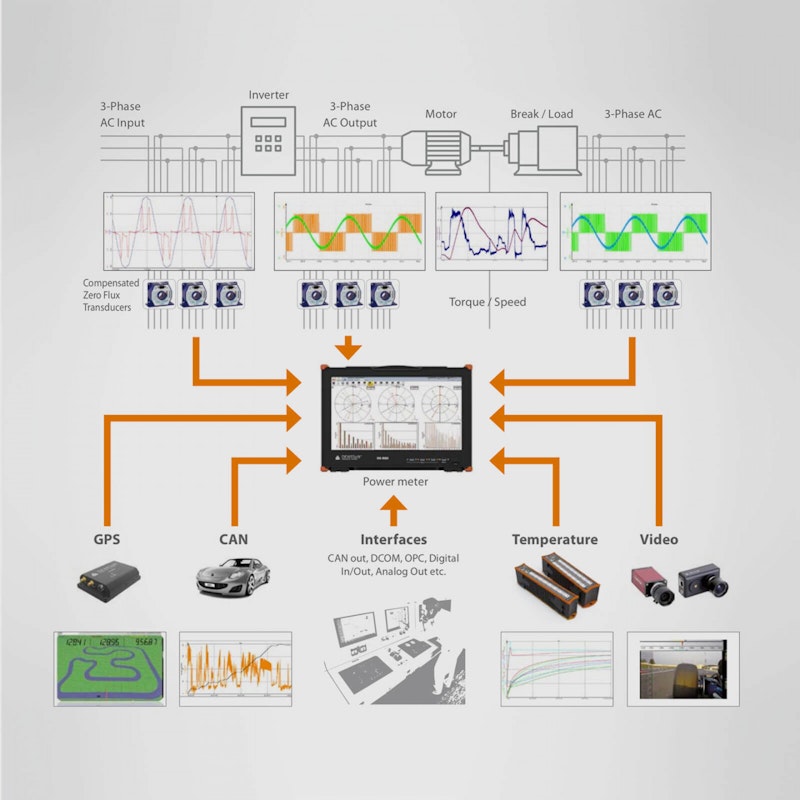

Un sistema. Todas las mediciones

Las pruebas de acuerdo con estas regulaciones requieren un par de procedimientos de prueba diferentes y diferentes equipos de prueba (alcance, analizador de potencia, registrador de datos, software de análisis y operaciones matemáticas). La solución Dewesoft permite un análisis de amplio rango de acuerdo con estos estándares con un solo instrumento.En el software se calculan factores especiales como el factor de paso de parpadeo, el factor de cambio de voltaje, los componentes simétricos, los valores de período para P, Q, S, U, I (para media onda o onda completa), etc. La grabadora permite crear todos los gráficos necesarios con los diferentes parámetros (por ejemplo, gráfico P-f).

La capacidad de registro de datos permite almacenar los datos sin procesar para analizar los procesos de conmutación o el comportamiento ante fallas (análisis de forma de onda). La biblioteca matemática puede calcular cualquier parámetro estadístico (por ejemplo, potencia activa máxima para 0.2s, 60s y 600s) y también ofrece la posibilidad de verificar automáticamente si la unidad de generación de energía cumple con los requisitos.

Potencia Activa & Reactiva

Cálculo de potencia activa

Max. potencia activa para 0.2s, 60s y 600s
Potencia de entrada y salida (DC, AC)

Operación en diferentes configuraciones de punto de ajuste para potencia activa y reactiva

Cálculo de la desviación, min, max, valores promedio para cada punto de ajuste
Verificación automática si está dentro del rango
Comportamiento transitorio
Diferentes gráficos (P, Q, S, U, I, f, cos phi)

Reducción de potencia en frecuencia creciente

Compruebe si la reducción de potencia está dentro de la tolerancia
Cálculo de gradientes (% / Hz) y diferencia de potencia (ΔP)
Gráficos diferentes (P, U, I, f)

Evaluación del suministro de energía reactiva.

Q_ind, Q_cap, Factor de potencia
El voltaje del sistema de secuencia positiva

Calidad de la energía

Flicker

Coeficiente de Flicker (c) en diferentes ángulos de fase (30,50,70,85) de acuerdo con IEC 61400-21
Potencia de entrada de CC, potencia de salida reactiva

Operaciones de cambio

Valores de período de P, Q, S, Urms, Irms (con superposición)
Factor de paso Flicker (de) y factor de cambio de voltaje (ku) en diferentes ángulos de fase (30,50,70,85) según IEC 61400-21

Armónicos, interarmónicos y THD

Cálculo hasta el orden 50 para U, I, P, Q, Z y phi
Bandas completas y medias bandas
Filtro de suavizado armónico

Altas Frecuencias

Frecuencias más altas de 2 a 9 kHz en bandas de 200Hz (posible hasta 150 kHz)

Comportamiento ante fallas

Pruebas de desconexión y reconexión

Prueba del equipo de protección: compruebe la configuración y el tiempo de desconexión y reconexión para sobretensión y subtensión, sobretensión y subfrecuencia

Comportamiento en perturbaciones de la red (LVRT - Paseo de baja tensión)

Análisis de datos sin procesar (forma de onda) al inicio y al final de la falla
Análisis de la longitud de la falla y especificación de la corriente de cortocircuito (valor pico, valor de 1⁄2 período) en diferentes momentos (t = 0, t = 150ms, etc.)
Cálculo de normalizado activo-reactivo-
y poder aparente
Valores RMS de media onda para tensiones y corrientes.
Voltajes positivos, negativos y de secuencia cero
Potencia activa, reactiva y aparente del sistema de secuencia positiva, negativa y cero
