Pruebas estructurales de aeronavesDurabilidad estructural aeroespacial y ensayos de fatiga

Durabilidad estructural y pruebas de fatiga son esenciales para garantizar la seguridad, el rendimiento y la certificación de las estructuras aeronáuticas. Dewesoft proporciona una plataforma DAQ flexible diseñada para mediciones de alto número de canales y alto rango dinámico tanto en condiciones estáticas como dinámicas. Desde la resistencia del material y la carga estática hasta la fatiga a lo largo de la vida útil, nuestros sistemas escalables se adaptan a exigentes configuraciones de pruebas en las que el fallo no es una opción.

Nuestra solución admite desde pruebas de fuselajes a escala real hasta evaluaciones de materiales a nivel de componentes, capturando datos de alta fidelidad a través de miles de canales con entradas sincronizadas de galgas extensométricas, sensores de fuerza, desplazamiento, temperatura, vibración, etc.

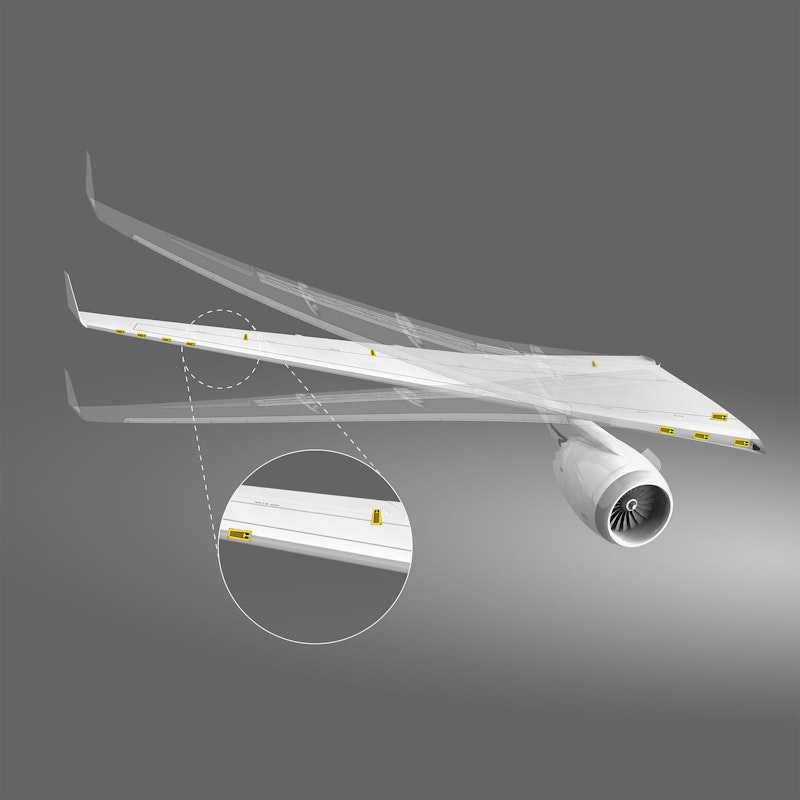

Análisis de tensión y deformación

Análisis de tensión y deformación

Puente completo

Puente completo

Cuarto de Puente

Cuarto de Puente

Medio Puente

Medio Puente

Fuerza

Fuerza

Desplazamiento

Desplazamiento

Vibración

Vibración

Aceleración

Aceleración

Temperatura

Temperatura

RTD

RTD

Termopar

Termopar

Video de Temperatura

Video de Temperatura

Tensión

Tensión

Corriente

Corriente

Digital IO

Digital IO

Salida analógica

Salida analógica

Video

Video

Video de Alta Velocidad

Video de Alta Velocidad

Compatible con TEDS

Compatible con TEDS

Secuenciador

Secuenciador

Analizador FFT

Analizador FFT

Order tracking

Order tracking

Ethernet

Ethernet

EtherCAT

EtherCAT

Sincronización PTP

Sincronización PTP

Compatible con openDAQ

Compatible con openDAQ

ARINC 492

ARINC 492

MIL-STD-1553

MIL-STD-1553

iNET

iNET

IRIG Chapter 7

IRIG Chapter 7

IRIG Chapter 10

IRIG Chapter 10

Pruebas estructurales de aeronaves Destacados

Medición y análisis de precisión

Capture datos sincronizados de deformación, desplazamiento, fuerza y temperatura. Analice las tensiones, la propagación de grietas y la vida a fatiga desde múltiples ángulos.

Ampliar y crecer

Adquiera 10.000 canales de medición de deformación y muchos otros tipos de sensores o señales de forma centralizada o distribuida, con un software que se adapta a sus necesidades sin perder la visión de conjunto.

Resultados de medición fiables a largo plazo

El sistema DAQ está optimizado para minimizar la deriva a largo plazo, suprimir el ruido electromagnético y la longitud del cable. Nuestras unidades de calibración le ofrecen la flexibilidad de la "trazabilidad sobre la marcha".

Frecuencias de muestreo de estáticas a muy dinámicas

Amplificadores analógicos que pueden pasar fácilmente de las pruebas estáticas y de fatiga en durabilidad, a la dinámica estructural de alta velocidad y al registro transitorio en pruebas de impacto (prueba de rotura de ala, impacto de pájaro / dron, prueba de caída o choque), todo ello con un único software, fácil de aprender.

Software incluido

Todos los sistemas Dewesoft incluyen nuestro galardonado software de adquisición de datos DewesoftX. El software es fácil de usar pero muy rico y profundo en funcionalidad: análisis en vivo de estrés, fatiga y tiempo de vida y potente visualización de datos multipanel. Todas las actualizaciones del software son gratuitas, sin licencias ocultas ni cuotas de mantenimiento anuales.

Funcionamiento multiusuario del software

Nuestro software que escala de configuraciones de usuario único a multiusuario. DewesoftX NET permite a los equipos - locales o remotos - analizar los mismos datos simultáneamente, acelerando la colaboración sin compromiso - en cualquier lugar y en cualquier momento. No se requieren licencias adicionales para ver y analizar los datos.

Adquisición sincronizada de múltiples fuentes

Todos los canales están sincronizados en tiempo en los submicroenvíos, basados en Ethernet PTPv2 y pueden combinarse con otros sistemas existentes. Integrar a la perfección las señales de control de carga, correlación de imagen digital (DIC), estándar / alta velocidad o cámaras de infrarrojos térmicos, correlación de imagen térmica (TIC), escáneres de presión, o las redes digitales de aviónica en el pájaro de cobre, pájaro de hierro o instrumentación de prueba de vuelo (FTI).

Integración perfecta del banco de pruebas

Integre en tiempo real a través de EtherCAT (ESI/ENI) con sistemas de control, y simultáneamente a través de Ethernet con sincronización PTPv2 con su ecosistema openDAQ. Utilice MQTT u OPC UA para el acceso remoto y la conectividad en la nube/en las instalaciones. Transmita datos para análisis, correlacione con simulaciones FE o alimente modelos gemelos digitales en Python (ML/AI).

Compatibilidad con buses de datos de aviónica

Soporte directo para la adquisición de datos digitales de buses de datos de aviónica estándar y estándares de telemetría como Ethernet, ARINC-429, MIL-STD-1553, CAN, iNET, CAPÍTULO 10, CAPÍTULO 7.

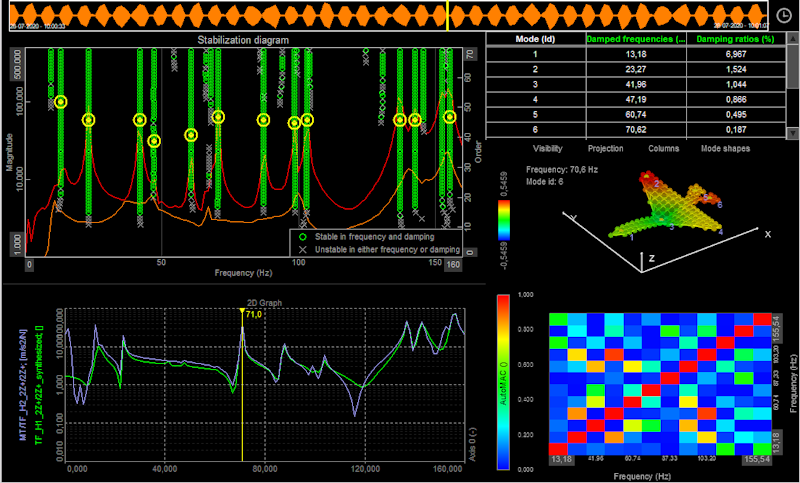

Pruebas modales MIMO en bucle abierto

Los sistemas Dewesoft se utilizan en estas pruebas estructurales en tierra para identificar parámetros modales, validar la integridad estructural y apoyar la correlación FEM. Este enfoque es especialmente útil en programas en los que no se requiere GVT o ya se ha completado, y en los que confirmar la ausencia de cambios estructurales es el objetivo principal.

Métodos de ensayo modal SISO, SIMO, MISO, MIMO

Dewesoft es compatible con una amplia gama de métodos de ensayo modal, incluidos los ensayos de agitación de referencia única, así como las configuraciones de martillo itinerante de referencia única o acelerómetro itinerante. Los ensayos con agitadores de referencia múltiple y martillos itinerantes también son totalmente compatibles, lo que ofrece flexibilidad para escenarios de ensayos estructurales simples y avanzados.

Plataforma unificada

Combine múltiples aplicaciones de ensayo de estructuras con un ecosistema escalable - carga estática, carga máxima, fatiga, dinámica estructural, ensayos transitorios (impacto de pájaro / dron), pero con el mismo software único, fácil de usar y moderno DewesoftX, limitando el esfuerzo de formación y mantenimiento, manteniendo la eficiencia al más alto nivel.

Uso en laboratorio y en vuelo

Gracias a la compatibilidad con los buses de datos típicos de las aeronaves (ARINC-429, MIL-STD-1558) y la telemetría de datos (iNET, IRIG-106 Capítulo 10 y Capítulo 7), nuestro sistema le permitirá fácilmente llevar sus equipos también en el aire.

Calidad Dewesoft y 7 años de garantía

Disfrute de nuestros 7 años de garantía. Nuestros sistemas de adquisición de datos se fabrican en Europa con los más altos estándares de calidad. Ofrecemos asistencia técnica gratuita y orientada al cliente. Su inversión en las soluciones Dewesoft está protegida durante años.

Su socio más allá del producto

Dos décadas de experiencia con la NASA, Airbus, Boeing y otros en proyectos comerciales y de defensa. Desde ensayos de fatiga de trenes de aterrizaje, alas y fuselajes hasta ensayos de durabilidad estructural y fatiga a escala real. Ofrecemos soluciones llave en mano, desde FAT/SAT hasta formación y asistencia in situ. Cubrimos todo el flujo de trabajo de ingeniería estructural y validación, desde CAE hasta la aplicación de galgas extensométricas y correlación de tensiones.

Introducción - Industria aeroespacial y ensayos estructurales

Los equipos y estructuras aeroespaciales deben soportar entornos extremos y tensiones mecánicas, en los que un fallo puede tener consecuencias críticas para la misión. Para garantizar la seguridad y la fiabilidad, los ensayos físicos en condiciones reales centrados en la durabilidad estructural, la resistencia de los materiales, la carga estática y máxima, así como la fatiga a lo largo de la vida útil, desempeñan un papel fundamental, especialmente a la hora de cumplir los estrictos requisitos de certificación de tipo de las aeronaves.

La durabilidad estructural está estrechamente ligada a la seguridad operativa y la fiabilidad a largo plazo. A menudo se solapa con la dinámica estructural, incluidos los análisis de vibraciones y armónicos. En los programas de aeronaves eléctricas emergentes (AAM/eVTOL), las pruebas de dinámica estructural se realizan a veces antes de las pruebas de durabilidad, a menudo con el mismo equipo DAQ pero con un menor número de canales.

Los líderes mundiales confían en Dewesoft para obtener datos estructurales precisos en proyectos de validación a largo plazo. Nuestras soluciones se utilizan para probar estructuras a escala real, componentes de fuselajes, piezas de helicópteros y subsistemas. Estos ensayos garantizan la resistencia estructural bajo cargas estáticas, el cumplimiento de los requisitos de fatiga a lo largo de la vida útil y la seguridad y el rendimiento generales, aspectos críticos para el éxito de la certificación de tipo.

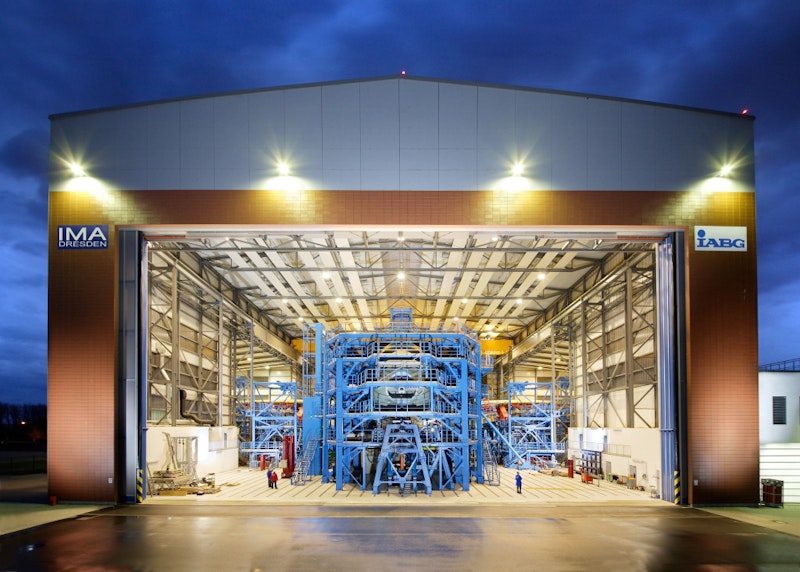

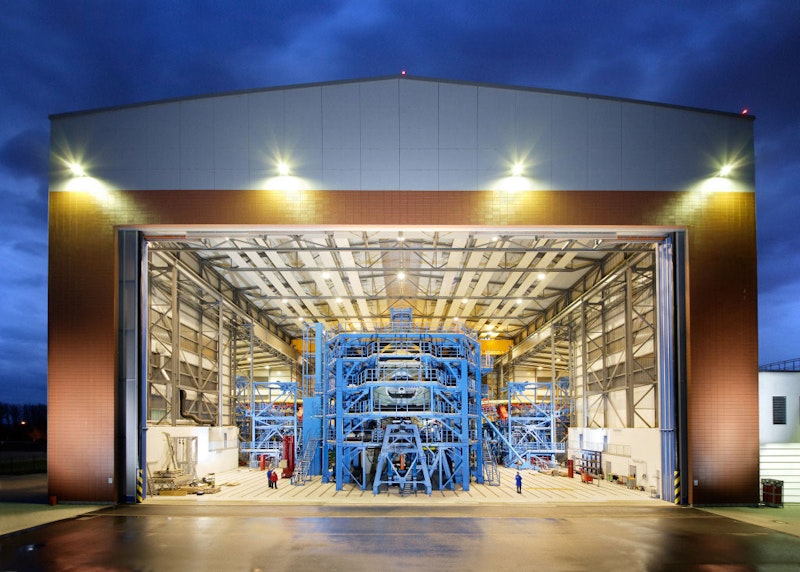

Descripción general de los ensayos de fatiga y durabilidad estructural

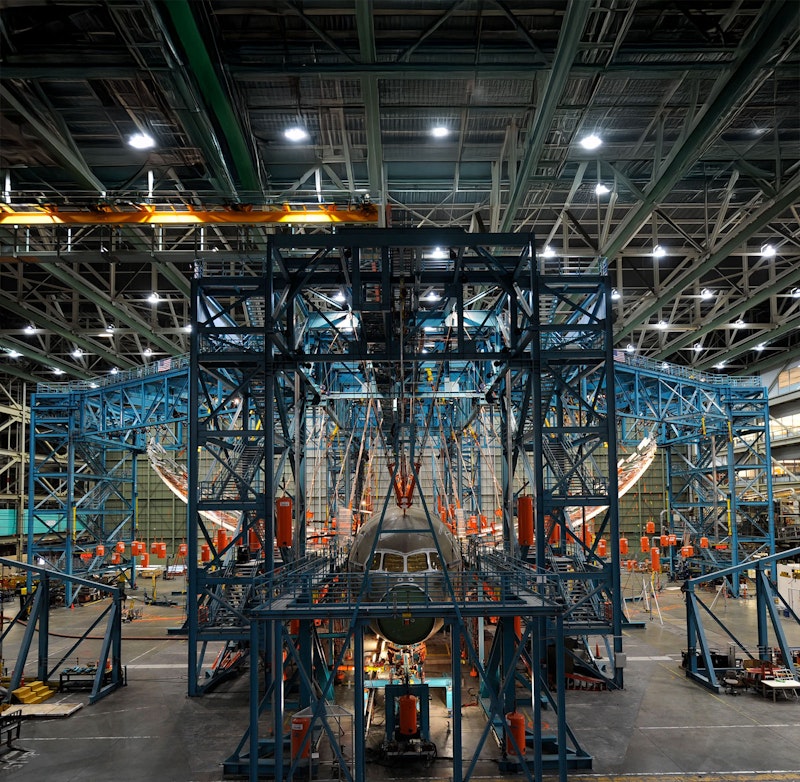

Antes de su vuelo inaugural, las aeronaves se someten a rigurosas pruebas a escala real en bancos de pruebas especializados para simular las cargas operativas, máximas y finales previstas. Estas pruebas exhaustivas evalúan con precisión el comportamiento estructural en diversas condiciones, asegurando la detección temprana de posibles fallos de diseño y garantizando los más altos niveles de seguridad y fiabilidad en servicio.

Los ensayos de durabilidad y fatiga estructural a escala real suelen durar varios años, simulando varias veces la vida útil de la aeronave, lo que garantiza la integridad estructural diseñada, y siguen siendo esenciales en los ensayos de aeronaves por las siguientes razones fundamentales:

  • Seguridad: Garantiza que la estructura global y todos los elementos soportan las cargas previstas sin derrumbarse, protegiendo a los ocupantes y usuarios de posibles daños,

  • Durabilidad: Ayuda a las estructuras a resistir factores ambientales como la intemperie, la actividad sísmica y el envejecimiento, prolongando su vida útil,

  • Complejidad del mundo real: Simula tensiones combinadas (vibración, ráfagas, ciclos de presurización), revela cómo se comportan las juntas, soldaduras y ensamblajes bajo cargas cíclicas a largo plazo, que las pruebas a nivel de componentes no pueden reproducir,

  • Relación coste-eficacia: Evita costosas llamadas a revisión, reparaciones y mantenimiento identificando y abordando los posibles problemas en una fase temprana,

  • Descubrimiento del modo de fallo: Descubre grietas inesperadas o trayectorias de fatiga en la geometría de todo el sistema (por ejemplo, interfaces ala-fuselaje),

  • Rendimiento: Garantiza que las estructuras desempeñen las funciones previstas de forma fiable durante toda su vida útil,

  • Validación de modelos de simulación: Compara y perfecciona las predicciones de gemelos digitales y análisis de elementos finitos con datos empíricos,

  • Cumplimiento de la normativa: Obligatorio por FAA/EASA para certificar la aeronavegabilidad y la vida operativa segura, casos de carga máxima y última.

Conclusión: Aunque las simulaciones de fatiga estructural de los componentes basadas en métodos de elementos finitos (FEM) como parte de la ingeniería asistida por ordenador (CAE) y las pruebas estructurales de los componentes reducen el tiempo de comercialización y el riesgo, las pruebas estructurales y de fatiga a escala real son el patrón oro para garantizar que el avión sobreviva décadas de funcionamiento en el mundo real.

Ejemplo: La prueba a escala real del Airbus A350 sometió el fuselaje a 165.000 vuelos simulados (2,5 veces la vida útil de diseño) para validar los márgenes de seguridad.

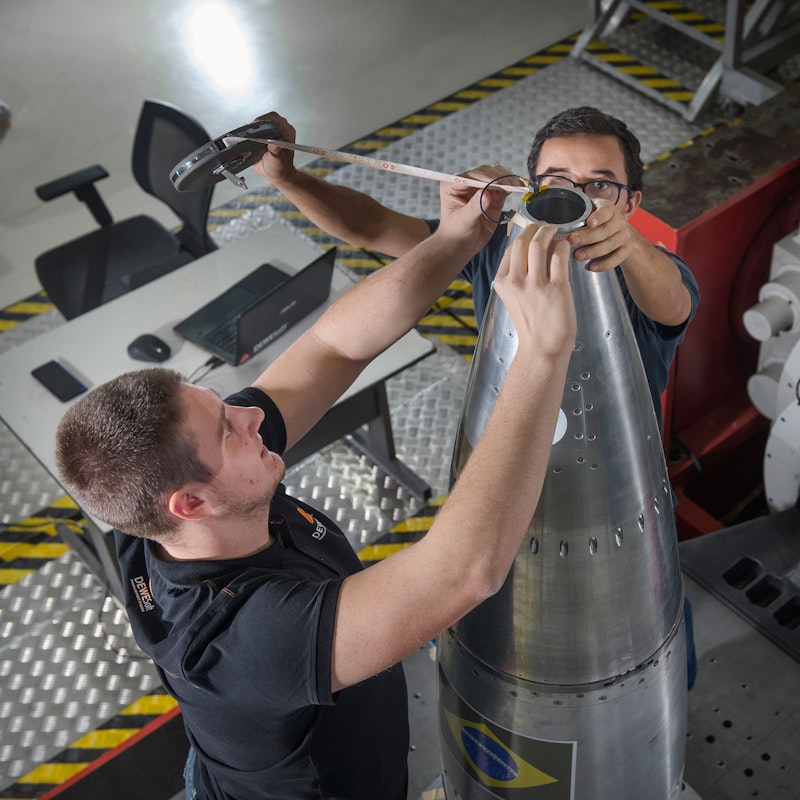

Soluciones DAQ de Dewesoft para pruebas estructurales de aeronaves

Dewesoft ofrece sistemas de adquisición de datos de alto rendimiento compatibles con openDAQ™ para una amplia gama de pruebas estructurales de aeronaves. Nuestro hardware y software flexible y escalable es ideal para recopilar y analizar datos para certificación, desarrollo y pruebas experimentales, desde componentes individuales hasta fuselajes a escala completa.

✅ Pruebas de cualificación y certificación

  • Pruebas de conformidad con la FAA

  • Pruebas de cualificación y aceptación

  • Programas de agencias de defensa y espaciales (por ejemplo, DoD, NASA)

Pruebas de componentes y subelementos

  • Pruebas estáticas y de fatiga de hasta 3,5 millones de libras

  • Máquinas de ensayo universales de 3.500 kip

  • Pruebas a temperatura no ambiente

  • Pruebas modales

✅ Pruebas de desarrollo a escala real

  • Pruebas estáticas y de fatiga en grandes estructuras

  • Pruebas en entornos combinados (por ejemplo, carga + temperatura)

  • Cargas de aire y calibración

  • Verificación del sistema de control

  • Pruebas modales

✅ Pruebas de desarrollo a pequeña y mediana escala

  • Pruebas estáticas, de fatiga y de mecanismos

  • Pruebas de presión e impacto a alta velocidad

  • Simulación de entornos extremos

  • Pruebas de la cadena cinemática y la transmisión

✅ Ensayos de materiales y medioambientales

  • Ensayos de compuestos y metales (estáticos y de fatiga)

  • Protocolos de ensayo estándar y personalizados

  • Ciclos ambientales: Temperatura, humedad, acondicionamiento combinado

✅ Mecánica experimental

  • Mediciones de desplazamiento y deformación de campo completo

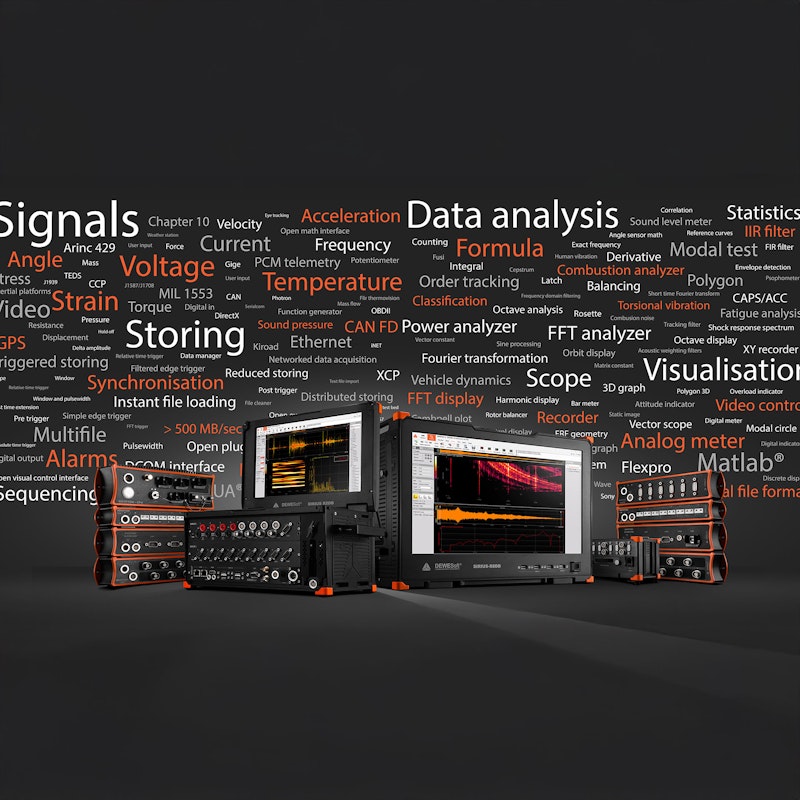

Software de adquisición de datos para pruebas de durabilidad estructural

Dewesoft ofrece soluciones de medición y adquisición de datos para ensayos de durabilidad y fatiga estructural, proporcionando a los fabricantes una cabina de validación de esfuerzos y fatiga, mejorando la durabilidad, fiabilidad y seguridad de los diseños estructurales. El software es la clave para obtener información fiable.

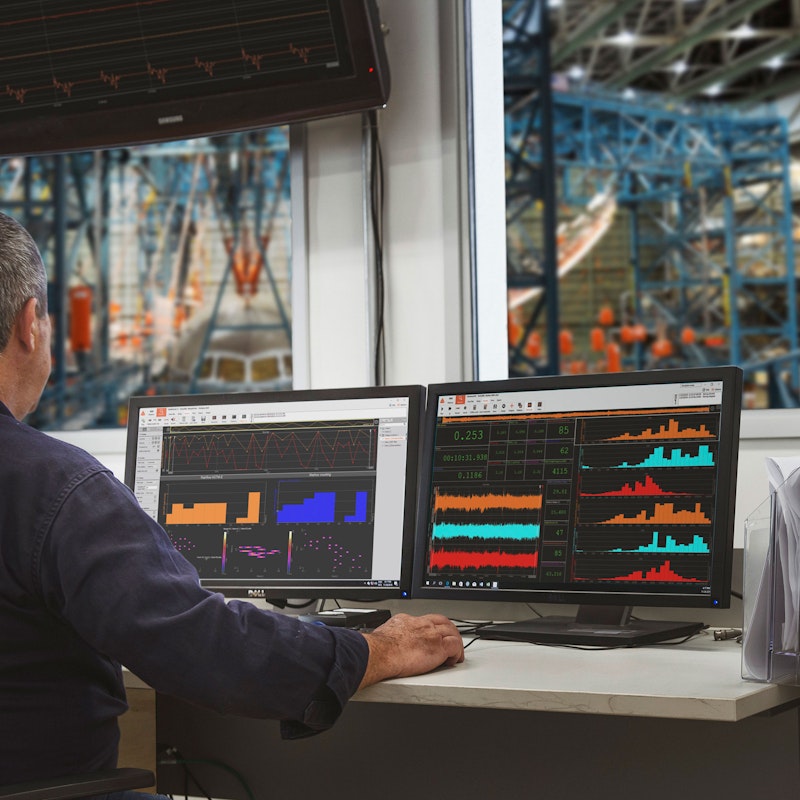

Premiado software DewesoftX con análisis de datos sobre la marcha

  • Gestiona miles de canales con un procesamiento de baja latencia.

  • Análisis de datos en línea y posteriores al proceso en un solo software.

  • Agrupa tus señales sin perder la visión de conjunto (ala izquierda, ala derecha, fuselaje, etc.).

  • NET adquiere datos de varios clientes que atienden a varios usuarios al mismo tiempo.

  • Comprueba la salud de tu canal con un clic del ratón antes de empezar.

  • Configure sofisticadas notificaciones y alarmas, también para enclavamientos de seguridad.

  • Registre datos de sensores y señales a largo plazo, de forma ininterrumpida y en varios archivos.

  • Cálculos sobre la marcha con rosetas de bandas extensométricas, canales matemáticos, estadísticas, filtrado, integrales, derivadas, strain-life (ε-N), cálculo de daños (S-N, base de datos de materiales), recuento de clases, contador de ciclos, modelos de crecimiento de grietas, añada los suyos propios.

  • Potente visualización y análisis de datos en tiempo real: 2D (y-t + líneas de predicción, y-x, diagrama polar), elementos finitos (FE) animados en 3D también preparados para el análisis modal.

  • Utilice varios paneles de visualización (pestañas) en varias pantallas.

  • Control remoto y visualización.

  • Automatice el flujo de sus grandes conjuntos de datos con el secuenciador y las modernas secuencias de comandos.

  • Adquisición de datos digitales de buses de aviónica estándar (ARINC-429, MIL-STD-1553, CAN y muchos más).

  • Calibre todos los canales con el mismo software.

  • ... y más a su demanda.

Tras 25 años de Desarrollo de software DewesoftX y muchas horas de mejoras, puede hacer del galardonado software de adquisición de datos a prueba de futuro su cabina de próxima generación. Nos hemos ganado la confianza de miles de ingenieros de pruebas de todo el mundo, simplificando todos los pasos relevantes, desde la configuración hasta el análisis avanzado de datos de conjuntos de datos complejos.

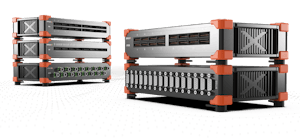

Hardware de adquisición de datos para pruebas de durabilidad estructural

Dewesoft ofrece sistemas de medición y adquisición de datos para ensayos de durabilidad y fatiga estructural, que ofrece a los fabricantes información precisa en la que pueden confiar, validando y mejorando la durabilidad, fiabilidad y seguridad de los diseños estructurales.

Configuraciones de hardware escalables

  • Entradas de puente de bandas extensométricas de alta precisión en configuración de ¼, ½ y puente completo.

  • Excitación por puente de CC o frecuencia portadora (CF) que suprime el ruido.

  • Puente de ¼ de galga extensométrica en configuración de 3 ó 4 hilos que compensa las resistencias de longitud de los cables.

  • Frontal flexible y rápidamente adaptable (terminales push-in, RJ14/RJ45, DB9, LEMO, etc.).

  • Precisión líder en el sector para detectar microesfuerzos en componentes críticos.

  • Entradas universales para una máxima flexibilidad.

  • Compatibilidad con TEDS para el reconocimiento de sensores y la configuración automática de canales.

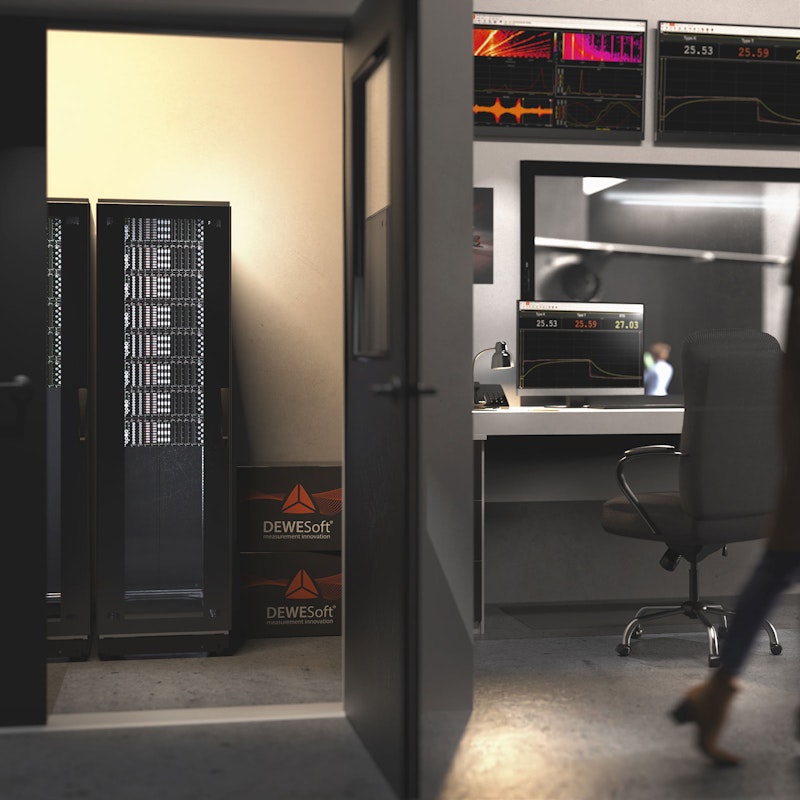

  • Sistemas de adquisición de datos centralizados o distribuidos con miles de canales de medición.

  • Preparado para Ethernet y openDAQ, lo que permite múltiples flujos de datos.

  • Adquisición de datos multicanal sincronizada en el tiempo compatible con PTPv2, IRIG-B y GPS.

  • Grabación y flujos de datos paralelos redundantes, que maximizan la fiabilidad.

  • Integrar hardware de terceros de forma sincronizada en el tiempo, como la Correlación Digital de Imágenes (DIC).

  • Conexión bidireccional en tiempo real al control de pruebas (integración EtherCAT).

  • Todos los canales configurables por software.

  • Hardware de calibración como producto que trabaja con DewesoftX.

  • Soporte de referencia de calibración externa.

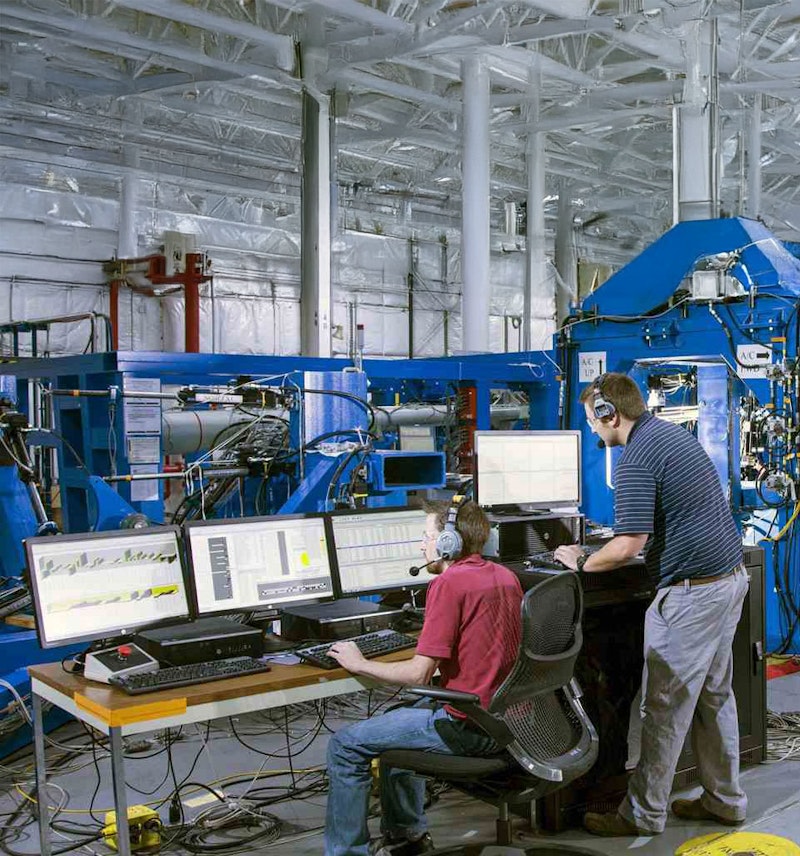

Integración del control del banco de pruebas

Los programas más avanzados de pruebas de durabilidad y fatiga estructural se basan en controladores de pruebas que aplican perfiles de carga personalizables alrededor de toda la estructura del fuselaje.

Las secuencias de prueba automatizadas permiten una carga escalonada y accionan actuadores multieje altamente sincronizados (servohidráulicos, eléctricos). Esto puede ampliarse mediante simulación ambiental (térmica, altitud, cargas combinadas).

Se visualiza el perfil de carga aplicado. Los enclavamientos de seguridad y las comprobaciones de límites evitan las sobrecargas. Las alarmas permiten el apagado automático en condiciones críticas.

Las soluciones de adquisición de datos de Dewesoft ofrecen varias formas de integración bidireccional con sistemas de control de pruebas como MTS, Moog, etc:

  • EtherCAT

  • Ethernet (openDAQ, MODBUS, OPC/UA y MQTT)

  • Bus CAN

  • E/S analógicas/digitales

Un enfoque bidireccional integrado de su equipo de medición con control de carga agiliza la configuración y calibración de las pruebas, y simplifica la adquisición de datos de alta calidad, acelerando su próximo programa de pruebas, desde configuraciones de canales pequeños a grandes, desde el laboratorio al vuelo.

Abierto por defecto - Totalmente compatible con openDAQ™.

Los sistemas DAQ de Dewesoft se basan en la tecnología Marco openDAQ™-un ecosistema abierto y modular para medición, adquisición de datos y pruebas. Diseñado pensando en la flexibilidad, openDAQ™ lo simplifica todo, desde la detección y configuración de dispositivos hasta la transmisión de datos a alta velocidad y el diagnóstico.

Todo el nuevo hardware de Dewesoft es totalmente compatible con openDAQ y abierto por defecto. Esto garantiza una integración perfecta en sus flujos de trabajo al tiempo que admite una amplia gama de estándares industriales.

Para ayudarle a empezar rápidamente, openDAQ ofrece ejemplos listos para usar y herramientas basadas en IA para una integración sin esfuerzo y un acceso rápido a los datos, para que pueda centrarse en la información, no en la configuración.

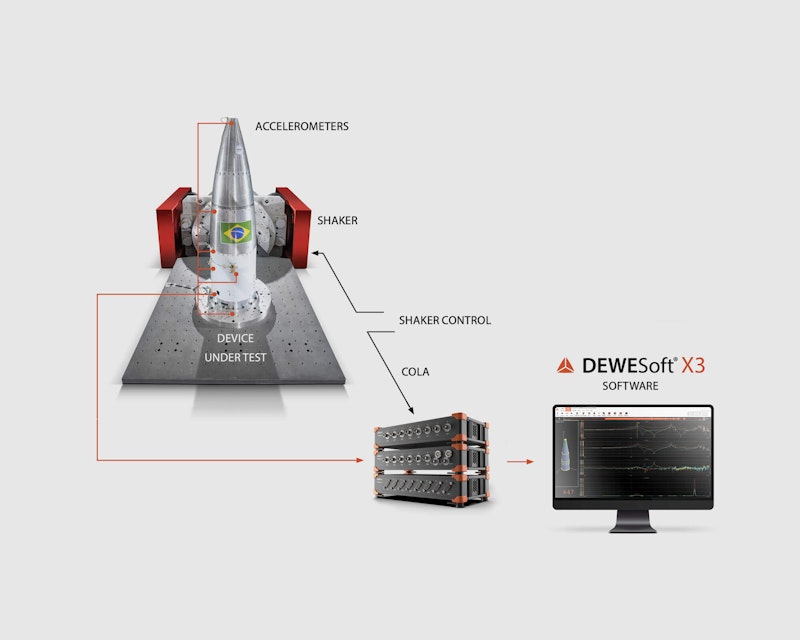

Ensayos con vibradores: Procesamiento sinusoidal para la validación estructural

Durante las pruebas estructurales de aeronaves, ciertas frecuencias resonantes pueden dominar y sobrecargar los componentes, lo que puede provocar fallos en las pruebas o resultados imprecisos. Dewesoft solución de reducción senoidal identifica y elimina de forma inteligente los tonos sinusoidales dominantes en tiempo real, lo que reduce el riesgo para el objeto de prueba a la vez que mantiene la integridad de los datos.

Nuestro sistema realiza la adquisición de datos en tiempo real y el análisis FFT de las señales de aceleración, identificando los tonos sinusoidales dominantes en el espectro de vibraciones. Estos tonos se extraen y se devuelven al controlador de vibraciones para la optimización del perfil de prueba.

Al aplicar el análisis espectral en tiempo real y el control de realimentación, el sistema ayuda a evitar el exceso de ensayos, acorta la duración de las pruebas y garantiza el cumplimiento de los requisitos de seguridad y certificación. Es una potente mejora para los ensayos de durabilidad estructural y fatiga, especialmente cuando se trabaja con estructuras de fuselaje grandes o sensibles.

Más información:

Turnkey Solutions Beyond Product

Dewesoft gives you extra value.

  • Privately owned European company with an agile mindset.

  • Produced in EU with highest quality standards.

  • Industry-leading 7-year warranty.

  • Your investment is protected for years ahead.

  • Two decades of experience with NASA, Airbus, Boeing, in structural projects.

  • One-stop shop for many testing solutions with one software eases your training effort.

  • Highly skilled project management team and support (remote and local).

  • Turnkey systems project management team with FAT/SAT to on-site training & support.

  • Seamless integration support of our own or 3rd party devices.

  • Free and customer-focused technical support - talk to real engineers.

We cover the full structural engineering and validation workflow from Computer-aided engineering and mechanical analysis around structural durability and fatigue (FEA), strength, structural dynamics, stability, thermal and fluid mechanics (CFD), to physical testing in applying strain gauges, setting up DAQ and software to data correlating afterwards - get inspired by Dewesoft INSPIRETECH.
