OBSIDIAN®Registrador de datos y sistema de adquisición de datos integrado

La línea OBSIDIAN® incluye registradores de datos avanzados y sistemas DAQ integrados. Funcionan con una CPU de bajo consumo basada en ARM y arquitectura Linux®. OBSIDIAN es versátil y sirve como registrador de datos autónomo, sistema de control en tiempo real y frontend de acondicionamiento de señales. Ofrecemos amplificadores de señal multicanal de alta gama compatibles con muchos sensores, como tensión, corriente, IEPE, termopar, RTD y galgas extensométricas.

Los sistemas OBSIDIAN® vienen equipados con nuestro nuevo software integrado DewesoftRT, así como con el software DewesoftX para el procesamiento de señales y el análisis de datos. Están respaldados por una garantía de 7 años líder en el sector.

Programar llamada 1:1
Tensión
Tensión
Alta Tensión
Alta Tensión
Corriente
Corriente
IEPE
IEPE
Carga
Carga
Tensión y Deformación
Tensión y Deformación
Cuarto de Puente
Cuarto de Puente
Medio Puente
Medio Puente
Puente completo
Puente completo
Termopar
Termopar
RTD
RTD
Resistencia
Resistencia
LVDT
LVDT
Compatible con DSI
Compatible con DSI
Compatible con TEDS
Compatible con TEDS
Digital
Digital
CAN bus
CAN bus
GPS y GLONASS
GPS y GLONASS
EtherCAT
EtherCAT
Ethernet
Ethernet
WI-FI
WI-FI
OPC UA
OPC UA
XCP/CCP
XCP/CCP
CAN out
CAN out
Data logger
Data logger
Sincronización PTP
Sincronización PTP
Código de tiempo IRIG y GPS
Código de tiempo IRIG y GPS
Sin ventilador
Sin ventilador
Índice de impacto 75g
Índice de impacto 75g
-40°C a +60°C
-40°C a +60°C
IP67
IP67
Potenciómetro
Potenciómetro
Vibración
Vibración
Fuerza
Fuerza
Presión
Presión
Aceleración
Aceleración
Desplazamiento
Desplazamiento

Destacados

CPU integrada

El procesador ARM integrado de doble núcleo a 1,5 GHz, que ejecuta el sistema operativo Linux y el software DewesoftRT, hace que OBSIDIAN sea ideal para aplicaciones integradas como el registro de datos, la recopilación de datos en la nube y el control en tiempo real.

Diseño resistente

Al realizar pruebas sobre el terreno y en entornos difíciles, el modelo OBSIDIAN® R8w cuenta con clasificaciones de golpes y vibraciones de hasta 75 g, protección IP67 contra agua, polvo y humo, y una clasificación medioambiental MIL-810F. Este robusto diseño protege su inversión y sus mediciones.

Amplia gama de temperaturas

Algunos modelos OBSIDIAN® están certificados para funcionar entre -40 °C y 85 °C, lo que los hace adecuados para su uso en entornos de temperaturas extremas.

Almacenamiento de datos a bordo

Los registradores de datos OBSIDIAN® incluyen 4 GB de almacenamiento interno que puede ampliarse hasta 1 TB mediante una ranura para tarjetas SD o un disco duro o SSD externo USB Tipo-C.

Bajo consumo de energía

Extremadamente potente, pero diseñado para funcionar con un consumo de energía muy bajo, lo que lo convierte en la elección perfecta para aplicaciones en las que el consumo de energía es de vital importancia.

Acondicionamiento de señales de alta gama

Los sistemas OBSIDIAN® aceptan nuestros amplificadores acondicionadores de señal IOLITE®. Estos amplificadores de señal de gama alta son aptos para tensión, corriente, resistencia, IEPE, carga, galgas extensométricas, puentes, contadores digitales, RTD, termopares, etc.

Fuente de alimentación redundante

Las fuentes de alimentación redundantes de OBSIDIAN conmutan a la perfección entre las fuentes de alimentación disponibles, garantizando una disponibilidad ininterrumpida incluso para las aplicaciones de ensayo más exigentes.

Modo maestro externo

Cuando el bus EtherCAT® primario se conmuta a modo maestro externo, OBSIDIAN envía datos en buffer a toda velocidad a una PC que ejecuta el software DewesoftX. De esta manera, OBSIDIAN® funciona igual que cualquier otro sistema de adquisición de datos Dewesoft, permitiendo la adquisición de datos en buffer a toda velocidad a una PC.

Bus EtherCAT secundario

Se puede utilizar un bus de datos EtherCAT secundario en paralelo para servir datos con baja latencia (en tiempo real) a sistemas de control de terceros como Labview, Beckoff, Clemessy Syclone, MTS FlexTest, Acontis y maestros EtherCAT similares.

Gran conectividad

Existen interfaces de datos estándar para transferir los datos a controladores en tiempo real, servidores en la nube y clientes de Industria 4.0. OBSIDIAN utiliza una amplia variedad de interfaces de datos estándar, como EtherCAT®, OPC UA, XCP y CAN.

Aplicación móvil DewesoftM

Nuestra aplicación móvil DewesoftM puede utilizarse para configurar y visualizar datos medidos en directo en todos los dispositivos OBSIDIAN. La aplicación es compatible con dispositivos iOS y Android, y puede descargarla hoy mismo desde su tienda de aplicaciones preferida.

Software incluido

Los dispositivos OBSIDIAN® incluyen el software DewesoftX Professional para el análisis avanzado de datos y el software DewesoftRT para el funcionamiento autónomo del registrador de datos y el controlador. Ambas aplicaciones incluyen actualizaciones de software gratuitas de por vida.

Calidad Dewesoft y 7 años de garantía

Disfrute de nuestro 7 años de garantía. Nuestros sistemas de adquisición de datos se fabrican en Europa con los más altos estándares de calidad. Ofrecemos soporte técnico gratuito y orientado al cliente. Su inversión en las soluciones Dewesoft está protegida durante años.

OBSIDIAN®: Adquisición de datos autónoma e inteligente

OBSIDIAN® es una potente plataforma autónoma de adquisición y registro de datos que combina hardware de medición de precisión, procesamiento integrado en tiempo real, almacenamiento interno y una amplia conectividad en un único dispositivo.

Gracias a su procesador ARM multinúcleo, al sistema operativo Linux y a DewesoftRT, OBSIDIAN puede adquirir, procesar, analizar, activar y almacenar datos de medición directamente en el dispositivo, sin necesidad de un ordenador externo.

Capacidades clave

  • Procesamiento en tiempo real integrado: Realiza operaciones matemáticas, filtrado, FFT, estadísticas, análisis de fatiga, cálculos de potencia, alarmas, fórmulas y otros procesos directamente en el dispositivo.

  • Funcionamiento autónomo: Recopila, procesa, activa y almacena datos de forma autónoma con DewesoftRT.

  • Almacenamiento de datos a bordo: Utiliza varias estrategias de almacenamiento y condiciones de activación para recopilar exactamente los datos que necesitas.

  • Sincronización por Ethernet y PTP: Crea sistemas de medición distribuidos sincronizados con precisión utilizando Ethernet estándar y PTP IEEE 1588.

  • Alimentación a través de Ethernet: Simplifica la instalación transmitiendo la alimentación y los datos a través de un único cable.

  • Conectividad industrial: Se integra con sistemas de automatización, monitorización e Industria 4.0 a través de los protocolos industriales y de comunicación compatibles.

  • Integración de openDAQ: Utiliza el SDK de openDAQ para conectar OBSIDIAN con tus propias aplicaciones de software o con las de terceros.

Una plataforma, muchas aplicaciones

OBSIDIAN puede funcionar como registrador de datos autónomo, nodo de medición inteligente, interfaz de procesamiento en tiempo real, sistema de acondicionamiento de señales o dispositivo periférico conectado.

Entre sus aplicaciones típicas se incluyen la monitorización a largo plazo, las pruebas móviles, el mantenimiento predictivo, las mediciones distribuidas, la automatización industrial y la adquisición remota de datos.

Gracias a las continuas actualizaciones de software y firmware, OBSIDIAN sigue siendo una plataforma flexible capaz de adaptarse a los nuevos requisitos de medición y aplicaciones.

Loading player...

DewesoftRT: software integrado de adquisición de datos

Los sistemas OBSIDIAN® utilizan ahora el nuevo software integrado de adquisición de datos DewesoftRT. Se trata de un software versátil y multiplataforma diseñado para funcionar en el sistema Linux del OBSIDIAN, alimentado por un procesador ARM integrado. "RT" significa tiempo real y está diseñado desde cero para trabajar en escenarios de tiempo real.

DewesoftRT presenta un núcleo racionalizado, que incluye componentes para la adquisición de datos, la configuración de canales, el almacenamiento de datos y la compatibilidad con interfaces estándar como OPC-UA, XCP, CAN, USB, Ethernet y EtherCAT. Su flexibilidad y diseño modular facilitan su personalización y rápida adaptación a aplicaciones o tareas específicas.

Las futuras iteraciones del software DewesoftRT también añadirán compatibilidad con openDAQ e incluyen funciones matemáticas, como cálculos en línea, fórmulas matemáticas sencillas, estadísticas, análisis de fatiga, etc.

El software destaca en la transferencia rápida de datos y las operaciones en tiempo real, como los mecanismos de control o las funcionalidades de vigilancia. Con el tiempo, las capacidades de DewesoftRT evolucionarán en función de los requisitos de los usuarios y las aplicaciones. Si tiene una aplicación específica en mente, le animamos a que póngase en contacto con nosotros.

Loading player...

Modo de registrador de datos autónomo

Una de las principales funcionalidades de los dispositivos OBSIDIAN® es su capacidad para funcionar como registradores de datos autónomos. Los dispositivos OBSIDIAN ofrecen múltiples opciones de almacenamiento de datos:

  • SSD integrado de 4 GB para el almacenamiento inmediato de datos

  • Compatible con tarjetas SD de hasta 1 TB

  • Almacenamiento externo a través de USB tipo C utilizando un disco duro externo o un SSD

Los datos se pueden almacenar en el formato nativo .dxd formato de archivo que admite una amplia gama de funciones avanzadas:

  • Varios motores de almacenamiento – grabar varios archivos a la vez

  • Almacenamiento basado en desencadenantes – registrar datos únicamente sobre eventos definidos para reducir el volumen de datos

  • División de archivos – dividir automáticamente los archivos según su tamaño, fecha u otros criterios

  • Búfer cíclico – sobrescribir automáticamente los datos antiguos para evitar que se desborde el espacio de almacenamiento

  • Gestor de datos – transferir automáticamente los datos registrados a un Servidor SFTP

Además, también puedes almacenar los datos en el sector aeroespacial *.ch10 o *.csv formato.

Se puede acceder fácilmente a los archivos de datos registrados desde cualquier Cliente de openDAQ o estándar Cliente SFTP. Los datos se pueden analizar en DewesoftX, que ofrece una amplia gama de widgets de visualización y herramientas de análisis para presentar los datos según tus necesidades y destacar los acontecimientos importantes.

Utilice OBSIDIAN® con el software de adquisición de datos DewesoftX

En lugar de ejecutar exclusivamente software DewesoftRT integrado, los dispositivos OBSIDIAN® pueden utilizarse como cualquier otro dispositivo DAQ de Dewesoft conectado a un PC que ejecute Software de adquisición de datos y tratamiento de señales DewesoftX. Hay dos formas posibles de hacerlo:

  1. EtherCAT: En este modo denominado maestro externo, los dispositivos OBSIDIAN® se conectan a la PC a través del puerto Ethercat y funcionan como dispositivos esclavos EtherCAT®. Se pueden utilizar múltiples sistemas OBSIDIAN® en la cadena EtherCAT® e interconectarlos con otros sistemas de adquisición de datos basados en EtherCAT® de Dewesoft, tales como KRYPTON o IOLITE.

  2. Ethernet: Los dispositivos OBSIDIAN® también pueden conectarse a través de la red Ethernet mediante los puertos GLAN disponibles. Múltiples dispositivos OBSIDIAN® u otros dispositivos DAQ de Dewesoft habilitados para LAN pueden interconectarse usando cables Ethernet estándar y/o nuestro Conmutadores de red DS-LAN y sincronizados a través de PTP v2.

La versatilidad de los dispositivos OBSIDIAN® es realmente notable. Pueden usarse de la misma manera que cualquier otro sistema de adquisición de datos Dewesoft, ofreciendo adquisición de datos con buffer a toda velocidad a una computadora que ejecute nuestro galardonado software DewesoftX. Esta flexibilidad transforma cualquier dispositivo OBSIDIAN® en un sistema avanzado de adquisición de datos, listo para cualquier tarea de procesamiento de señales en línea o fuera de línea.

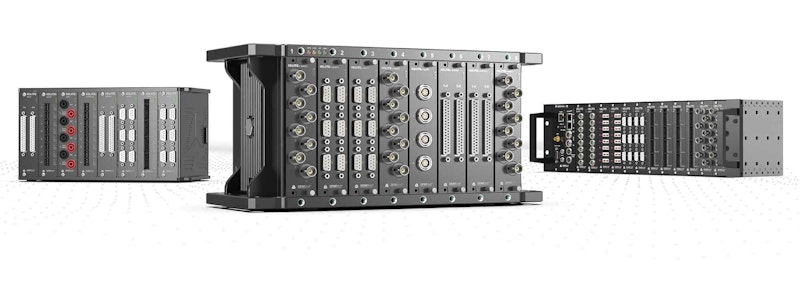

Múltiples opciones de chasis

OBSIDIAN® ofrece múltiples opciones de chasis diseñados para diferentes aplicaciones:

  • OBSIDIAN® R8: Diseñado para diversas aplicaciones de pruebas, el chasis OBSIDIAN® R8 cabe prácticamente en cualquier sitio. El chasis cuenta con Protección IP50 y puede operar en -10°C a 50°C rango de temperaturas. Algunas variantes de configuración permiten operar entre -40°C y 85°C. OBSIDIAN® R8 puede albergar hasta 8 tarjetas amplificadoras de señal.

  • OBSIDIAN® R8w: Diseñado para el campo y las condiciones de prueba más duras. Con esta opción de chasis, sus datos están en buenas manos. Diseñado para soportar las condiciones más duras. Cuenta con un Clasificación IP67 chasis resistente al polvo y al agua. Funciona a la perfección en temperaturas extremas que van desde -40°C a 85°Cpuede soportar impactos de hasta 75 G y cumple la norma MIL-810F de resistencia a las vibraciones. Esto garantiza la seguridad de sus mediciones, independientemente del entorno. OBSIDIAN® R8w puede alojar hasta 8 tarjetas amplificadoras de señal. Este chasis también cuenta con un módulo WiFi integrado y un módulo GPS/GNSS de 10 Hz.

  • OBSIDIAN® R12: Esta opción de chasis compatible con bastidores de 19 pulgadas está diseñada para aplicaciones con un mayor número de canales y es más adecuada para aplicaciones de interior, como integraciones de bancos de pruebas. El chasis R12 ofrece Protección IP30 y puede funcionar a -10°C a 50°C temperatura. Algunas variantes de configuración permiten operar entre -40°C y 85°C. El chasis OBSIDIAN® R12 puede alojar hasta 12 tarjetas amplificadoras de señal. Cualquier IOLITE® R12 El chasis puede actualizarse a OBSIDIAN simplemente cambiando la ranura de la puerta IOLITE por la puerta OBSIDIAN.

Compare las especificaciones de todos los sistemas del Página de especificaciones técnicas de OBSIDIAN.

Acondicionamiento de señales de alta gama

El enfoque modular de OBSIDIAN permite insertar tarjetas amplificadoras multicanal en el chasis. Las tarjetas amplificadoras multicanal ofrecen datos en Resolución de 24 bits, sin alias, con un alto rango dinámico y una baja relación señal-ruido. Las frecuencias de muestreo son seleccionable mediante software para cada canal de entrada y ofrecen velocidades de adquisición hasta 20 kS/s.

Los módulos amplificadores disponibles permiten medir:

  • Tensión, corriente, resistencia

  • Deformación / tensión (puentes)

  • IEPE / señal de carga (vibración, sonido)

  • Temperatura (termopares, RTD)

  • Contadores digitales y otras señales especializadas

La combinación del hardware y el software de adquisición de datos de alta calidad de Dewesoft garantiza que la recogida de datos sea fluida y precisa, sin que se pierda ni una sola muestra. El software DewesoftX incluido ofrece sólidas funciones de visualización de datos y procesamiento de señales.

Módulos amplificadores de señal disponibles

Consulte la descripción general de las tarjetas de módulo amplificador multicanal disponibles para los registradores de datos OBSIDIAN®. Todos los módulos caben dentro del chasis de la caja OBSIDIAN® y pueden instalarse mediante un sencillo mecanismo deslizante. Los módulos amplificadores disponen de un ADC (convertidor analógico-digital) de 24 bits con una frecuencia de muestreo de 20 kS/s por canal. Todos los ajustes del amplificador se pueden seleccionar por software para cada canal.

ModuleVoltageCurrentResistanceStrainIEPEChargePTxThermocouplePotentiometerLVDTDigital inputDigital outputTEDSExcitation
IOLITE multi-channel amplifier modules
8xACC✓✗✗✗✓✗✗✗✗✗✗✗✓✓
6xSTG✓✓✓✓DSIDSIDSIDSI✓DSI✗✗✓✓
8xSTGS✗✗✗✓✗✗✗✗✓✗✗✗✓✓
8xLV✓✗✗✗✗✗✗✗✗✗✗✗✗✗
8xLVe✓✗✗✗✗✗✗✗✓✗✗✗✓✓
16xLV✓✗✗✗✗✗✗✗✗✗✗✗✗✗
4xHV✓✗✗✗✗✗✗✗✗✗✗✗✗✗
8xLA✗✓✗✗✗✗✗✗✗✗✗✗✗✗
8xTH✓✗✗✗✗✗✗✓✗✗✗✗✗✗
8xTH-HS✓✗✗✗✗✗✗✓✗✗✗✗✗✗
8xRTD✓✗✓✗✗✗✓✗✗✗✗✗✗✗
8xRTD-HS✓✗✓✗✗✗✓✗✗✗✗✗✗✗
4xCNTTTL✗✗✗✗✗✗✗✗✗✓✗✗✓
16xAO✓✗✗✗✗✗✗✗✗✗✗✗✗✗

*DSI = Dewesoft Sensor Interfaz. Más información sobre adaptadores DSI.

Ver todos Especificaciones técnicas de OBSIDIAN para obtener especificaciones detalladas sobre los sistemas de adquisición de datos OBSIDIAN y sus amplificadores de señal.

Fácil ampliación del número de canales

Aumentar el número de canales es sencillo con la función de expansión EtherCAT®. Basta con conectar sistemas de adquisición de datos adicionales como KRYPTON, IOLITE, u otro OBSIDIAN®, podrá ampliar fácilmente las capacidades de su sistema. La belleza de esta configuración reside en su sencillez y eficacia: los sistemas pueden ampliarse utilizando una topología en cadena, lo que significa que sólo necesita un único cable para conectar cada dispositivo.* . Este único cable se encarga de todo: alimentación, sincronización y transferencia de datos entre dispositivos.

Este diseño simplifica la ampliación de la configuración de adquisición de datos y minimiza el desorden y la complejidad de gestionar varias conexiones. Tanto si desea añadir más canales para una recopilación de datos exhaustiva como si necesita adaptarse a las crecientes exigencias de un proyecto, este enfoque simplificado hace que la ampliación de su sistema sea rápida y sencilla.

* La ampliación de OBSIDIAN con IOLITE u otro OBSIDIAN requiere una fuente de alimentación a través de un conector de alimentación de 2 patillas.

Excelente conectividad con interfaces y protocolos de datos estándar

Los datos recogidos por los sistemas OBSIDIAN® son fácilmente accesibles para otros dispositivos, como dispositivos de terceros, controladores, bancos de pruebas y sistemas SCADA. Esto se consigue mediante protocolos de datos estándar, lo que le confiere una gran versatilidad de integración:

  • EtherCAT®: Reconocido como un estándar de la industria para aplicaciones de control en tiempo real, OBSIDIAN aprovecha los buses EtherCAT duales que operan simultáneamente. En modo maestro externo, el bus EtherCAT primario facilita la adquisición de datos a alta velocidad y con búfer directamente a un ordenador. Mientras tanto, el bus secundario ofrece principalmente datos en tiempo real a cualquier sistema de control de terceros, garantizando una transferencia de datos oportuna y eficiente.

  • OPC UA: Piedra angular de las aplicaciones de la Industria 4.0, OPC UA permite a OBSIDIAN proporcionar datos en tiempo real a sistemas SCADA, ERPs, MES e incluso a clientes móviles, permitiendo una integración perfecta en una amplia gama de aplicaciones industriales.

  • CAN y XCP en Ethernet: A través del protocolo XCP, OBSIDIAN puede entregar datos en tiempo real al software de calibración de la ECU, como ETAS INCA o Vector CANape, con una latencia mínima. Esto garantiza un procesamiento rápido y eficaz de los datos, ideal para tareas que requieren precisión y velocidad.

EtherCAT doble® bus de datos

Los dispositivos OBSIDIAN® disponen de dos sistemas de bus EtherCAT® completamente independientes que funcionan en paralelo.

El autobús principal

En modo maestro externo, el bus primario realiza una adquisición de datos sincronizada con precisión. Se conecta a un PC con el software de adquisición de datos DewesoftX y transmite numerosos canales de entrada y salida a alta velocidad directamente al disco duro del PC.

El autobús secundario

El bus EtherCAT® secundario de OBSIDIAN® cumple dos funciones:

  1. Actúa como interfaz de baja latencia para cualquier controlador en tiempo real compatible con EtherCAT de terceros, incluidos NI Labview, Beckhoff Twincat, MTS FlexTest y Acontis. Esto permite una integración perfecta con diversos sistemas de control en tiempo real.

  2. También puede funcionar como un bus adicional para crear un sistema de adquisición de datos redundante en aplicaciones DAQ críticas, mejorando la fiabilidad y la integridad de los datos en entornos en los que no se puede tolerar la pérdida de datos.

Fuente de alimentación redundante

Los sistemas de adquisición de datos OBSIDIAN están equipados con una fuente de alimentación redundante que completa el conjunto de características del sistema frontal ideal y fiable.

Si falla la fuente de alimentación primaria, el sistema se alimentará de una fuente de alimentación secundaria sin ninguna interrupción ni apagado/reinicio del sistema.

Registro de datos CAN y CAN-FD

Los dispositivos OBSIDIAN® permiten registrar y descodificar flujos CAN y CAN FD a través de las siguientes conexiones:

Puerto CAN integrado:

  • El panel trasero de los sistemas OBSIDIAN incluye dos puertos de bus CAN integrados.

  • Estos puertos admiten datos CAN 2.0b estándar, pero no son compatibles con los buses CAN FD de mayor velocidad.

Tarjeta de expansión IOLITEir 4xCAN-FD:

  • Esta tarjeta se puede insertar en cualquier ranura disponible.

  • Admite velocidades de transmisión de datos de hasta 5 Mbit/s con un solo bus o de hasta 2 Mbit/s cuando se utilizan los cuatro canales del bus simultáneamente.

  • Los cuatro canales son compatibles con versiones anteriores de CAN 2.0.

Decodificación avanzada y compatibilidad con protocolos

  • Modo autónomo (DewesoftRT): registra flujos CAN sin procesar y realiza la decodificación en el propio dispositivo (incluido SAE J1939); además, los canales decodificados también pueden utilizarse para el disparo y la lógica integrada en el dispositivo.

  • Modo conectado (DewesoftX): Cuando está conectado a un ordenador, el sistema admite la decodificación completa sin conexión, además de protocolos avanzados como OBDII y XCP/CCP.

Posicionamiento GNSS integrado

El chasis OBSIDIAN® R8w ofrece dos opciones de posicionamiento integradas que se adaptan a tus necesidades de precisión:

  • GNSS estándar: Un sensor robusto de 10 Hz compatible con múltiples constelaciones (GPS/QZSS, GLONASS, Galileo, BeiDou) que ofrece un posicionamiento con una precisión del orden de un metro (precisión aproximada de 2,5 m).

  • RTK de alta precisión: Para aplicaciones exigentes, opta por la versión opcional Receptor GNSS de 100 Hz. Este módulo avanzado es compatible con RTK (cinemática en tiempo real) para un posicionamiento con una precisión de centímetros y mediciones precisas de la velocidad.

Datos y conectividad

Ambas opciones registran automáticamente los parámetros esenciales, entre los que se incluyen: Latitud, longitud, altitud, velocidad y número de satélites.

Además, el sistema conserva toda su flexibilidad: los sensores GNSS externos —DS-GPS-SYNC-10Hz— pueden conectarse en cualquier momento a través de la interfaz USB-C para dar soporte a hardware antiguo o a configuraciones de prueba específicas.

Fusión de adquisición de datos y control en tiempo real

Históricamente, la adquisición de datos y el control en tiempo real existían en mundos diferentes, y no se solapaban. Los controladores, incluidos los sistemas PLC, daban prioridad a la respuesta rápida a los eventos, y el registro de datos era una función secundaria. Al mismo tiempo, los sistemas de adquisición de datos se centraban en la velocidad de registro, descuidando por completo el control en tiempo real.

Sin embargo, muchas aplicaciones requieren ambas funcionalidades. Por ejemplo, los bancos de pruebas requieren un acondicionamiento y un procesamiento precisos de las señales, además de control en tiempo real. Integrar instrumentos DAQ y PLC requería un cableado redundante, cada uno dedicado a una señal específica.

La introducción de los sistemas Dewesoft basados en EtherCat como OBSIDIAN, IOLITEy SIRIUS RT cambió el panorama al ofrecer dos buses de datos EtherCAT independientes. Con esta innovación, un bus podía utilizarse para la adquisición de datos de alta velocidad con búfer y el otro podía enviar datos de baja latencia a controladores de terceros.

Con los instrumentos Dewesoft actuales, sólo se necesita un bus de datos entre el PLC y el DAQ, lo que reduce drásticamente la complejidad del cableado. Esto no sólo simplifica la instalación, sino que también evita hardware analógico-digital innecesario en el lado del controlador. Los sistemas Dewesoft fusionan elegantemente el control y la adquisición de datos, resolviendo de una vez por todas la integración del DAQ y el control en tiempo real.

Esta función está disponible para cualquier software de controlador de terceros con maestro EtherCAT habilitado. Los sistemas Dewesoft pueden comandar y controlar fácilmente actuadores, por ejemplo.

Se acabaron los días en los que se necesitaban dos sistemas independientes: Dewesoft lo hace todo.

DewesoftM: ¡tus datos siempre a mano!

DewesoftM es una aplicación móvil de última generación diseñada específicamente para los dispositivos OBSIDIAN®. Es compatible con smartphones y tabletas de Android y Apple. Ofrece a los usuarios una interfaz intuitiva para recopilar, visualizar e interpretar datos sobre la marcha. Es ideal tanto para aplicaciones de medición sobre el terreno como en laboratorio.

La aplicación DewesoftM garantiza una conexión sencilla a los dispositivos de adquisición de datos Dewesoft OBSIDIAN®. Gracias a la detección automática de dispositivos, los usuarios pueden localizar fácilmente los dispositivos disponibles en su red, mientras que el estado de los dispositivos y los datos en tiempo real se pueden consultar al instante con solo un toque.

Gracias a la visualización de datos en directo, puedes supervisar las señales de medición en tiempo real mediante widgets configurables, tal y como ya estás acostumbrado en la interfaz de usuario de DewesoftX.

DewesoftM funciona en Teléfonos inteligentes y tabletas con iOS y Android, y también está disponible como un aplicación de escritorio para Windows, macOS y Linux.

Ya puedes descargar DeweoftM:

Para obtener más información sobre la aplicación DewesoftM, visita la Página del producto DewesoftM.

Aplicaciones de OBSIDIAN®

AUTOMÓVIL - DURABILIDAD y PRUEBAS DE FLOTAS

OBSIDIAN® garantiza una durabilidad fiable a largo plazo y permite realizar pruebas de flotas en condiciones reales. Registra de forma autónoma y sin necesidad de un ordenador los datos de cargas en carretera, deformación, vibraciones, ECU/CAN y GNSS, lo que lo convierte en la solución ideal para implementaciones de flotas sin supervisión. El almacenamiento seguro a bordo y el acceso remoto a través de Wi-Fi y 5G garantizan una gestión y supervisión eficientes de los datos, mientras que los datos registrados pueden utilizarse directamente para la validación «Road-to-Rig» en el laboratorio.

AEROESPACIAL – ENSAYOS DE VUELO Y ESTRUCTURALES

OBSIDIAN® funciona como un registrador de pruebas de vuelo y una unidad de telemetría autónomos, y permite la adquisición de parámetros analógicos y procesados en el formato CH10, conforme a los estándares aeroespaciales. Permite la grabación a bordo y la transmisión directa en formato CH10 a las estaciones terrestres. El sistema permite realizar mediciones de vibraciones, deformaciones y acústicas, supervisar las cargas operativas y llevar a cabo análisis aeroelásticos y de flutter en tiempo real durante las campañas de vuelo. También permite realizar ensayos estructurales en tierra con adquisición de deformaciones de alta precisión y transmisión directa mediante MQTT a bases de datos centralizadas.

FERROCARRIL - SUPERVISIÓN DISTRIBUIDA A BORDO

OBSIDIAN® permite una adquisición de datos a bordo totalmente distribuida para vehículos ferroviarios mediante la sincronización horaria por GPS entre unidades, lo que permite una correlación precisa a largas distancias. Los sistemas pueden instalarse a una distancia de hasta 50 m entre sí y funcionar de forma autónoma para realizar mediciones prolongadas con descarga automática de datos. La compatibilidad con el protocolo TRDP garantiza una integración perfecta con las redes de comunicación ferroviarias modernas, mientras que el acceso remoto simplifica el diagnóstico y la resolución de problemas.

APLICACIONES EN ENTORNOS ADVERSOS

Diseñado para condiciones extremas —desde camiones pesados y sistemas de cintas transportadoras mineras hasta infraestructuras ferroviarias—, el OBSIDIAN® R8w funciona entre –40 °C y +85 °C, soporta altos niveles de golpes y vibraciones, y ofrece una protección de hasta IP67 para un funcionamiento fiable en entornos exigentes.Su diseño compacto permite una instalación distribuida cerca de los sensores en vehículos o maquinaria de gran tamaño. El sistema puede conectarse a redes de campos de pruebas para permitir el acceso remoto y la descarga automática de los datos recopilados.

SUPERVISIÓN DEL ESTADO

OBSIDIAN® actúa como pasarela de monitorización permanente para puentes, vías férreas, túneles, cintas transportadoras mineras e instalaciones industriales. Evalúa de forma continua los índices de estado de las vibraciones estructurales y de las máquinas directamente en el dispositivo y puede enviar alertas a través de MQTT u OPC-UA únicamente cuando se superan los límites predefinidos, lo que permite una supervisión remota eficaz las 24 horas del día, los 7 días de la semana.

BANCO DE PRUEBAS – INTEGRACIÓN EN TIEMPO REAL DE ETHERCAT®

Transmite datos a través de salida analógica, CAN, XCP sobre Ethernet o EtherCAT. Transmite sin problemas los datos medidos a sistemas de terceros y plataformas de control.

SOFTWARE

Software de adquisición de datos galardonado incluido de forma gratuita

Los sistemas de adquisición de datos Dewesoft incluyen el galardonado software de adquisición de datos DewesoftX. Es el software más avanzado y fácil de usar del mundo para el registro de datos y el procesamiento de señales. El software y el hardware funcionan juntos como por arte de magia. Ofrece sencillez y una funcionalidad completa para realizar cualquier tarea de prueba y medición.

¿Y lo mejor? Usted obtiene Soporte técnico y actualizaciones de software GRATUITAS de por vida. El software evoluciona constantemente. Cada 3 meses se publican nuevas versiones principales, que añaden constantemente nuevas funciones, optimizaciones y otras mejoras. No hay costos ocultos y seguirá siendo gratis para siempre.

Plug and Play

Conectar el sistema DAQ y los sensores no puede ser más rápido y sencillo. El software DewesoftX reconoce automáticamente los sistemas de medición conectados y los sensores equipados con TEDS configuran automáticamente las caractrísticas del canal. Funciones como:

  • Detección automática de hardware.

  • Sensores inteligentes.

  • Base de datos de sensores.

  • Soporte avanzado para sensores TEDS.

  • Conversión de unidades integrada.

  • Previsualización de la señal en tiempo real.

  • Diagramas de circuitos.

estará listo para medir en cuestión de segundos. Dedique menos tiempo a configurar su hardware DAQ y trabaje de forma más productiva. El tiempo es oro.

Medir y ahorrar

Opciones de almacenamiento de alto rendimiento con más de Velocidad sostenida de 500 MB/s Esto significa que siempre podrás almacenar tus datos a toda velocidad y no tendrás que volver a preocuparte de que la pérdida de datos ponga en peligro tus pruebas. Las características de almacenamiento de DewesoftX ofrecen:

  • Adquisición de datos en tiempo real.

  • Adquisición sincronizada de datos analógicos, de contadores, vídeo, GPS, bus CAN y muchas otras fuentes.

  • Activación y alarmas avanzadas.

  • Memoria de uno o varios archivos.

  • Almacenamiento en redes remotas y distribuidas.

  • Procedimientos de prueba automatizados.

Incluso si almacena gigabytes de datos, nuestro innovador formato de archivo le garantiza que podrá recargar y analizar sus datos en un abrir y cerrar de ojos.

Analizar y publicar

NVH, pruebas estructurales, análisis de rendimiento y mucho más. Olvídese de utilizar múltiples y complejas soluciones informáticas para registrar y analizar sus datos. DewesoftX ofrece una ventanilla única para todas las tareas de comprobación y medición. Nuestro software ofrece:

  • Matemáticas en línea y fuera de línea.

  • Visualizaciones flexibles en tiempo real.

  • Soporte para vídeos sincronizados.

  • Herramientas de informe en PDF y Word.

  • Exportación de datos en muchos formatos de archivo estándar.

  • Licencias ilimitadas GRATUITAS para ver y analizar los datos almacenados.

Diseñado con la mentalidad de un ingeniero de pruebas, DewesoftX proporciona una solución de pruebas completa en un solo paquete de software que es fácil y agradable de usar.

Actualizaciones gratuitas de por vida

Ofrecemos un modelo de licencia sin costos ocultos para nuestro software de recopilación de datos. Cada tres meses se publica una nueva versión, que aporta nuevas funciones, mejoras de rendimiento y correcciones de errores sin costo adicional para usted. Todas las actualizaciones para nuestros usuarios actuales son gratuitas para siempre.

Espacios de licencia ilimitados

Nuestra licencia ofrece un número ilimitado de plazas para analizar los datos registrados. El archivo de datos registrados es la base de la licencia. Sólo tiene que compartir el archivo con sus colegas y ellos podrán descargar el programa gratuitamente y analizar los datos en su totalidad. No se necesitan licencias adicionales.

Asistencia técnica gratuita

Para nosotros, el cliente es lo primero. Asistencia técnica gratuita en todo el mundo está disponible para nuestro software y hardware DAQ. Nuestro equipo de asistencia técnica es receptivo y atenderá cualquier solicitud de asistencia y la resolverá lo antes posible. También disponemos de asistencia técnica in situ en nuestras oficinas locales sin coste adicional para usted.

Loved by Many Engineers

Nuevamente, gracias por todas las nuevas características que se incluyen en Dewesoft X. Ya es un producto fantástico y merece convertirse en el "Microsoft Word" del software de adquisición de datos.

Nos encanta usar el equipo de adquisición de datos de Dewesoft y su software. Lo considero como el Porsche 911 de adquisición de datos (el auto de mis sueños / nuestro equipo de prueba de sueños).

Recomendamos el sistema SIRIUS como una gran unidad para cualquiera que pregunte cuál nos gusta.

Quería escribirte personalmente y decirte lo impresionado que estoy con los productos Dewesoft. Todo el equipo de Dewesoft me impresionó y me tiene extremadamente feliz, inteligente y dedicado.

Preguntas frecuentes

Hemos reunido todas las respuestas que busca, organizadas para usted.

Sí. OBSIDIAN® Los dispositivos R12, R8 y R8w potencian una CPU ARM que ejecuta LinuxOS y el software de adquisición de datos DewesoftRT. Los dispositivos pueden configurarse para funcionar en modo de registrador de datos autónomo y almacenar los datos en la unidad SSD interna o en la tarjeta SD.

¿Aún tiene preguntas?

¿No encuentra la respuesta que busca? Nuestro equipo estará encantado de responder a sus preguntas.

Ponte en contacto con nosotros

Productos relacionados

Vea y explore los sistemas de adquisición de datos relacionados y compatibles.

IOLITE® Rack (R8, R8R, R12)

Sistema de adquisición de datos y control en tiempo real EtherCAT

Explorar

SIRIUS® RT

Sistema de adquisición de datos con bus EtherCAT en tiempo real

Explorar

SIRIUS® R2/R4

Sistemas compactos de adquisición de datos (DAQ) con un número de canales de medio a alto

Explorar

KRYPTON®

Robustos módulos DAQ IP67 EtherCAT

Explorar

DSI® Adapters

Adaptadores de sensores para amplificadores universales

Explorar

DewesoftX

Software galardonado de adquisición de datos y procesamiento digital de señales

Explorar

DewesoftM

Conectar, configurar y ver los datos medidos desde el dispositivo Dewesof

Explorar
