Test ADASSistemi avanzati di assistenza alla guida

Panoramica delle applicazioni di test ADAS

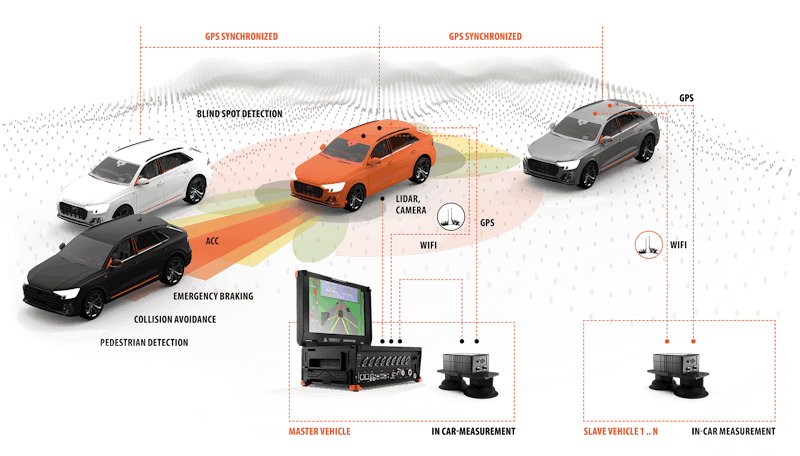

I sistemi avanzati di assistenza alla guida (ADAS) sono fondamentali per migliorare la sicurezza, l'automazione e l'efficienza di guida dei veicoli. Le aziende automobilistiche devono testare rigorosamente questi sistemi per garantirne il funzionamento affidabile in scenari reali. Dewesoft offre una soluzione di test ADAS altamente accurata e basata sul GPS, progettata per semplificare e migliorare questo processo.

Il nostro sistema utilizza la più recente tecnologia GPS RTK (Real-Time Kinematic) per ottenere una precisione di posizionamento inferiore a 2 cm. Una stazione base GPS statica trasmette i dati di correzione ai veicoli in movimento, garantendo un posizionamento affidabile in tempo reale.

È possibile collegare più veicoli, con dati sincronizzati che forniscono misure precise di posizione e distanza tra di loro o rispetto a oggetti fissi. L'unità di misura inerziale Navion i2 migliora ulteriormente le prove misurando con precisione la dinamica del veicolo, compresi gli angoli di slittamento. Tutti i dati raccolti vengono trasmessi a un sistema master, consentendo l'analisi in tempo reale e la comprensione immediata dei test.

Un robusto sistema di comunicazione WLAN mantiene la connettività del veicolo su distanze fino a 1 km. Il sistema supporta più veicoli contemporaneamente, con una scalabilità limitata solo dalla larghezza di banda della WLAN.

La soluzione di test ADAS di Dewesoft offre l'accuratezza, l'affidabilità e la flessibilità necessarie ai produttori automobilistici per convalidare e ottimizzare i loro sistemi ADAS con fiducia.

Sistemi di navigazione inerziale ad alte prestazioni (INS)

Dewesoft fornisce hardware di acquisizione dati altamente flessibile e affidabile per i test ADAS. Il nostro Sistema di navigazione inerziale (INS) Navion® i2 offre una soluzione potente, precisa ed economica per i test di navigazione e di dinamica del veicolo.

Caratteristiche principali di Navion® i2:

• INS ad alte prestazioni ma a prezzi accessibili: Il Navion® i2 è il nostro sistema di navigazione inerziale più avanzato, in grado di offrire un rapporto prezzo-prestazioni di altissimo livello per un'ampia gamma di applicazioni di misurazione della navigazione.

• Filtraggio di Kalman: Utilizza un algoritmo basato su Kalman per combinare perfettamente il posizionamento GNSS con i dati di un'unità di misura inerziale basata su MEMS.

• Precisione RTK per impostazione predefinita: La funzione RTK (Real-Time Kinematics) è abilitata per impostazione predefinita e migliora la precisione di posizionamento fino a 1 cm per test ADAS precisi.

• Direzione a doppia antenna per una precisione immediata: Con due antenne integrate di serie, il Navion® i2 fornisce una determinazione della rotta istantanea ed estremamente accurata, anche da fermo.

• Sensore IMU avanzato per una navigazione affidabile: L'IMU integrata basata su MEMS comprende giroscopi, accelerometri, magnetometri e sensori di pressione. Può anche funzionare come IMU 9-DOF, riducendo gli errori causati dalla perdita del segnale GNSS.

• Trasmissione dati veloce e sicura: Navion® i2 garantisce uno streaming di dati veloce e affidabile via Ethernet, integrandosi perfettamente con il software DewesoftX per l'analisi in tempo reale.

• Design robusto IP68 per ambienti difficili: Progettato per condizioni estreme, il Navion® i2 è resistente agli urti, impermeabile (con grado di protezione IP68) e funziona a temperature comprese tra -40°C e +71°C.

• Sistema scalabile e distribuibile: Più dispositivi Navion® possono essere distribuiti e sincronizzati tramite Ethernet o Dewesoft DS-WIFI, eliminando la necessità di ulteriori PC.

• Uscita bus CAN autonoma: Grazie a una porta CAN bus dedicata, il Navion® i2 può funzionare indipendentemente dal software DewesoftX, semplificando l'integrazione in sistemi di terze parti.

• Uscita PPS per una sincronizzazione precisa: La porta di sincronizzazione PPS (tramite connettore LEMO a 4 pin) garantisce una temporizzazione precisa con tutti i dispositivi di acquisizione dati Dewesoft.

• Ingressi esterni per funzionalità aggiuntive: Supporta l'ingresso RS232 per le correzioni GNSS RTK (CMR+, RTCM 2.3, RTCM 3.x) e un ingresso digitale per un sensore del contachilometri o del pedale del freno.

• Supporto GNSS multicostellazione: Compatibile con tutte le principali costellazioni GNSS: GPS, GLONASS, BeiDou, Galileo, AltBOC, E5a, E5b e NavIC (IRNSS) per la massima disponibilità di segnale.

Integrazione perfetta e facilità di configurazione

Il Navion® i2 è progettato per una configurazione rapida e senza problemi e si integra perfettamente con l'hardware di acquisizione dati analogici di Dewesoft, consentendo di espandere il sistema con ulteriori sensori analogici o digitali quando necessario.

Navion® i2 di Dewesoft offre la precisione, l'affidabilità e la flessibilità necessarie per i test ADAS, l'analisi della dinamica del veicolo e le applicazioni di navigazione, rappresentando la scelta ideale per le case automobilistiche e i professionisti dei test.

Trasmissione dati wireless a lungo raggio con DS-WiFi

Per i test ADAS e le misurazioni su più veicoli, è essenziale una trasmissione dati wireless affidabile e a lungo raggio. Dewesoft DS-WiFi è una soluzione all'avanguardia che garantisce il trasferimento di dati ad alta velocità e senza soluzione di continuità tra più veicoli di prova e stazioni base su lunghe distanze.

Caratteristiche principali di DS-WiFi:

• Gamma wireless estesa - Supporta una trasmissione dati stabile fino a 1 km, perfetta per i test ADAS su più veicoli.

• Sincronizzazione dei dati in tempo reale - Garantisce una tempistica e una sincronizzazione precise tra tutti i veicoli e i sensori connessi.

• Comunicazione ad alta velocità e bassa latenza - Fornisce un trasferimento di dati sicuro e ad alta larghezza di banda per gli ambienti di test più esigenti.

• Flessibile e scalabile - Collegare più veicoli, consentendo l'acquisizione sincronizzata di dati GNSS, IMU, video, CAN e altri sensori.

• Robusto e affidabile - Progettato per ambienti di prova difficili, mantiene l'integrità del segnale anche in condizioni difficili.

Dewesoft DS-WiFi è la soluzione ideale per i test ADAS, di dinamica del veicolo e di guida autonoma, garantendo un'acquisizione accurata e ininterrotta dei dati su più veicoli in movimento.

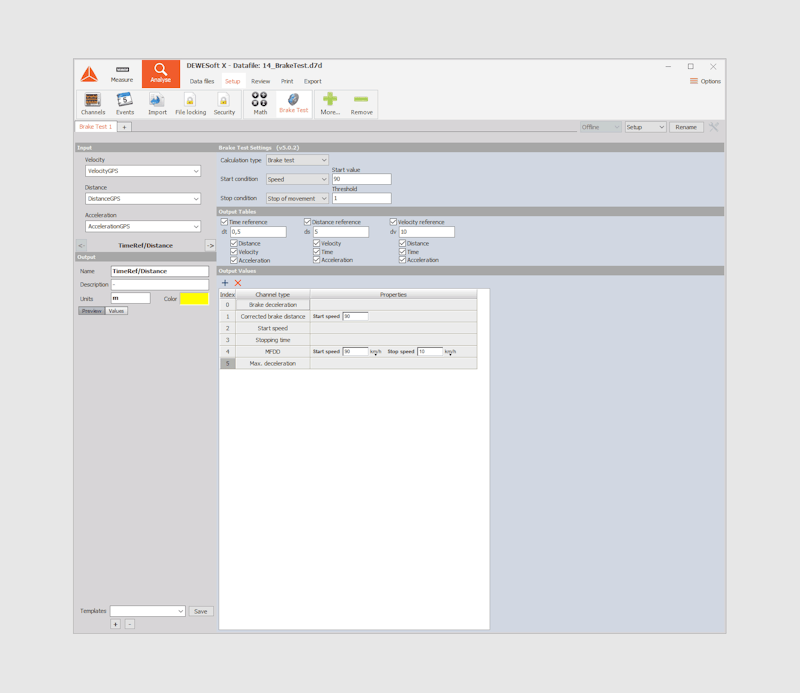

DewesoftX - Il software di test più completo

Il nostro hardware è supportato dal nostro pluripremiato software di acquisizione dati che rende semplice l'utilizzo e l'impostazione degli scenari di test.

DewesoftX è un potente software all-in-one per l'acquisizione e l'analisi dei dati, progettato per le applicazioni di test più impegnative. Si integra perfettamente con l'hardware Dewesoft, fornendo un'interfaccia intuitiva, una visualizzazione in tempo reale e funzionalità avanzate di elaborazione dei dati.

Caratteristiche principali:

• Intuitivo e facile da usare - Configurate i test, visualizzate i dati e analizzate i risultati con pochi clic.

• Acquisizione dati in tempo reale - Raccogliere e monitorare dati sincronizzati da più fonti in tempo reale.

• Supporto multisensore - Si integra perfettamente con GNSS, IMU, LiDAR, telecamere, CAN, FlexRay, XCP/CCP e altro ancora.

• Elaborazione avanzata dei dati - Include analisi FFT, filtraggio, statistiche e funzioni matematiche per approfondimenti.

• Integrazione perfetta - Compatibile con i protocolli di comunicazione standard del settore e con i sistemi di terze parti.

• Reporting automatizzato - Generazione di report personalizzati con risultati di test e visualizzazioni dettagliate.

DewesoftX è la soluzione software più avanzata per i test ADAS, la dinamica del veicolo, l'analisi NVH, i test del gruppo propulsore e altro ancora, fornendo dati affidabili e di alta precisione per lo sviluppo e la convalida del settore automobilistico.

DewesoftX Map Widget - Visualizzazione del GPS in tempo reale per i test ADAS

Il Widget mappa DewesoftX è un potente strumento per il tracciamento e la visualizzazione del GPS in tempo reale, che offre agli ingegneri automobilistici un modo intuitivo e interattivo per monitorare il movimento del veicolo e gli scenari di test ADAS su mappe digitali.

Caratteristiche principali:

• Tracciamento GPS in tempo reale - Visualizzazione di posizioni, movimenti e percorsi dei veicoli in tempo reale.

• Monitoraggio di più veicoli - Tracciamento simultaneo di più veicoli di prova con un preciso posizionamento RTK GNSS.

• Opzioni di mappatura multiple - Supporta OpenStreetMap, Google Maps, server di mappe personalizzati e mappe offline.

• Visualizzazione degli oggetti personalizzabile - Aggiungere alla mappa oggetti dinamici e statici come veicoli, pedoni ed elementi stradali.

• Interazione con gli oggetti in tempo reale - Mostra il movimento degli oggetti, cambia le icone in modo dinamico e codifica i colori degli oggetti in base allo stato o ai dati dei sensori.

• Strumenti di disegno e annotazione - Segnare percorsi di prova, aggiungere waypoint, geofence, linee di riferimento e poligoni per evidenziare aree specifiche di interesse.

• Misure georeferenziate - Visualizzazione di velocità, direzione, accelerazione e altri parametri direttamente sulla mappa.

• Integrazione perfetta dei sensori - Sincronizza i dati GPS con IMU, LiDAR, CAN, feed video e altri sensori per una panoramica completa dei test ADAS.

• Ideale per i test su strada e su pista - Perfetto per la convalida degli ADAS, la dinamica del veicolo e la ricerca sulla guida autonoma.

Con DewesoftX Map Widget, i produttori di automobili possono visualizzare, tracciare e analizzare gli scenari di test ADAS con una precisione senza precedenti, garantendo una validazione del sistema accurata ed efficiente.

Test ADAS per macchinari pesanti e veicoli agricoli

I sistemi avanzati di assistenza alla guida (ADAS) non sono solo per le autovetture: stanno diventando sempre più importanti per le macchine pesanti, i veicoli da costruzione e le attrezzature agricole. Questi sistemi migliorano la sicurezza, l'automazione e l'efficienza assistendo gli operatori nell'evitare le collisioni, nel mantenere la corsia, nel rilevare gli oggetti e altro ancora.

Dewesoft offre una soluzione completa per i test ADAS, studiata su misura per le sfide uniche dei veicoli fuoristrada, dei trattori e dei macchinari pesanti che operano in ambienti imprevedibili.

Capacità di test chiave:

• Rilevamento degli utenti stradali vulnerabili - Assicura che i trattori e i veicoli pesanti siano in grado di rilevare pedoni, ciclisti e ostacoli in ambienti complessi.

• Posizionamento e navigazione precisi - L'integrazione di RTK GNSS e IMU fornisce una precisione inferiore a 2 cm per la convalida degli ADAS in ambienti strutturati (strade) e non strutturati (campi, cantieri).

• Sincronizzazione multisensore - Integrazione perfetta con sensori LiDAR, radar, telecamere, CAN, XCP, FlexRay e ultrasuoni per la convalida del sistema in tempo reale.

• Rilevamento di prossimità e prevenzione delle collisioni - Controlla i punti ciechi e l'ambiente circostante per prevenire gli incidenti nelle aree di lavoro ad alto rischio.

• Seguire le corsie e i sentieri - Valuta i sistemi di guida autonoma per trattori e veicoli da costruzione, garantendo una navigazione precisa sul campo e operazioni efficienti.

• Test delle prestazioni in condizioni difficili - Il robusto hardware di acquisizione dati resiste a temperature estreme, polvere e vibrazioni, rendendolo ideale per i test fuoristrada.

Caso di studio: Test ADAS del trattore per il rilevamento degli utenti stradali vulnerabili

In un progetto di test ADAS reale, Dewesoft ha contribuito a convalidare la capacità di un trattore di rilevare pedoni e ciclisti utilizzando una combinazione di LiDAR, radar, GPS e telecamere. La configurazione di prova ha fornito misurazioni accurate in tempo reale, dimostrando l'efficacia degli ADAS nel migliorare la sicurezza negli ambienti rurali e agricoli.

Le soluzioni di test ADAS flessibili e scalabili di Dewesoft assicurano che i produttori di macchine agricole e pesanti possano sviluppare veicoli più sicuri, più intelligenti e più efficienti, soddisfacendo la crescente domanda di automazione e sicurezza in questi settori.

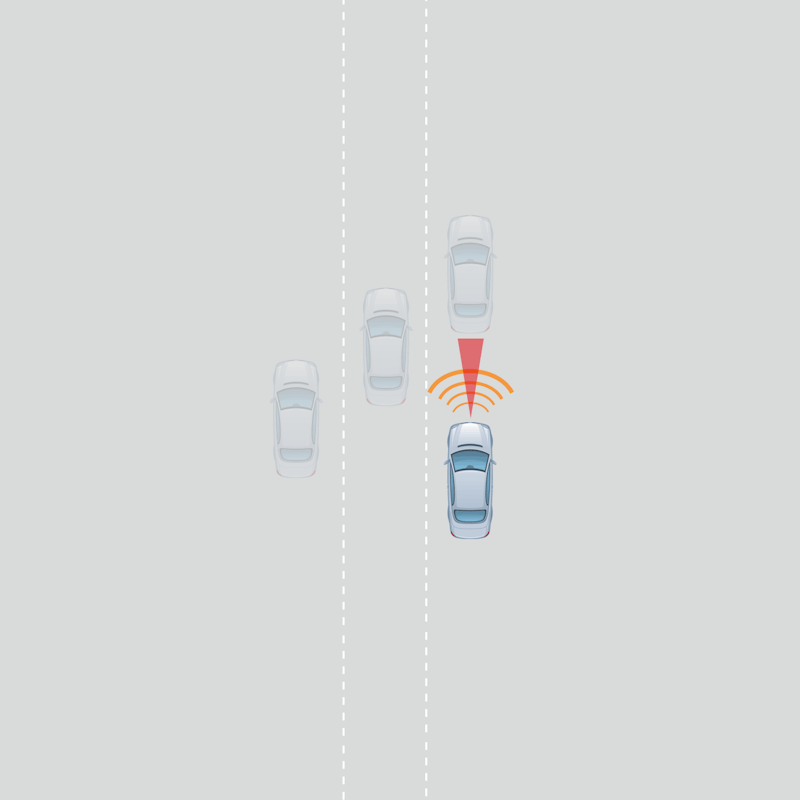

Test di rilevamento dell'angolo cieco

I punti ciechi sono aree intorno a un veicolo che il conducente non può vedere, rappresentando un rischio significativo per la sicurezza. I test e la validazione dei sistemi di rilevamento degli angoli ciechi sono fondamentali per garantire che identifichino efficacemente veicoli, pedoni e altri ostacoli.

La soluzione di test ADAS di Dewesoft consente di tracciare e misurare in tempo reale oltre 10 oggetti diversi, tra cui veicoli, pedoni e palloni aerostatici.

Test di alta precisione con il GPS RTK

Il nostro sistema utilizza la tecnologia GPS RTK per ottenere la massima accuratezza, fornendo una precisione di posizionamento inferiore a 2 cm per una convalida precisa del rilevamento degli angoli ciechi.

Integrazione avanzata dei sensori per un'analisi completa

Per una visione più approfondita dell'efficacia del sistema, è possibile installare all'interno del veicolo ulteriori sensori, tra cui:

• Telecamere per la conferma visiva

• Sensori lidar per la mappatura 3D degli angoli ciechi

• Altri sensori analogici, come i sensori microfonici per il rilevamento di fattori ambientali e sonori.

Tutti i dati sono sincronizzati con precisione millimetrica, garantendo una valutazione completa delle prestazioni del sistema di rilevamento degli angoli ciechi in condizioni reali.

Test del controllo adattivo della velocità di crociera (ACC)

L'Adaptive Cruise Control (ACC) regola automaticamente la velocità del veicolo per mantenere una distanza di sicurezza dal veicolo che precede. Controlla anche l'accelerazione e la decelerazione, migliorando il comfort e la sicurezza di guida. Per garantire che i sistemi ACC funzionino in modo affidabile, è essenziale eseguire test approfonditi in varie condizioni di guida.

Test ACC affidabili e scalabili

Il sistema di test ACC di Dewesoft è preciso, facile da usare ed efficiente in termini di tempo, progettato per convalidare le prestazioni dell'ACC in diverse manovre di guida.

Caratteristiche principali:

• Sincronizzazione di più veicoli - Collegare e sincronizzare oltre 10 veicoli in tempo reale per scenari di test dinamici.

• Integrazione avanzata dei sensori - Supporta scanner laser LiDAR (ad esempio, IBEO), oltre a Ethernet, FlexRay, CAN e XCP/CCP per un'acquisizione dei dati senza soluzione di continuità.

• Monitoraggio del segnale ACC - Misura i segnali di avviso ACC dal CAN bus del veicolo.

• Funzionalità di input ampliate - Aggiungete ingressi analogici/digitali, sensori di distanza esterni e feed video da più telecamere per una configurazione di test completa.

Applicazioni di test

La soluzione di Dewesoft supporta i test ACC standardizzati, tra cui:

• Distanza e sorpasso in stato stazionario - Valuta il comportamento del veicolo in scenari di velocità costante e di cambio di corsia.

• Dinamica di guida del convoglio - Prova l'accelerazione, la decelerazione e la distanza di sicurezza in condizioni reali.

• Conformità ISO 15622 - Supporta i test standard del settore, tra cui la valutazione del raggio di acquisizione del bersaglio, della discriminazione del bersaglio e della capacità di curva.

Con la soluzione di test ACC di Dewesoft, i produttori di automobili possono convalidare, ottimizzare e garantire la conformità dei loro sistemi ACC alle normative del settore e alle condizioni di guida reali.
