IOLITE® 3xMEMSAccelerometri e inclinometri triassiali MEMS a basso rumore

Dispositivi di acquisizione dati su misura per applicazioni di monitoraggio della salute strutturale. Soluzione ideale per il monitoraggio permanente delle condizioni di strutture come ponti, edifici, antenne e stadi.

Accelerazoine

Accelerazoine

Vibrazioni

Vibrazioni

Angolo

Angolo

IP67

IP67

Resistenza shock 50g

Resistenza shock 50g

-20°C a +60°C

-20°C a +60°C

IOLITE® 3xMEMS Sottolineare

Tutto in uno

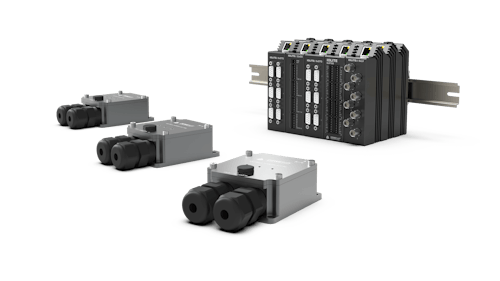

IOLITEi 3xMEMS-ACC è una famiglia di dispositivi di acquisizione dati con accelerometro MEMS triassiale integrato, conversione analogico-digitale e interfaccia EtherCAT, basata sulla piattaforma modulare di dispositivi DAQ di IOLITE.

Bassa densità di rumore

I dispositivi IOLITEi 3xMEMS-ACC hanno prestazioni di rumore molto basse. IOLITEi 3xMEMS-ACC ha una densità di rumore spettrale di 25 µg/√Hz, mentre IOLITEi 3xMEMS-ACC-S ha una densità di rumore spettrale bassissima di 0,7 µg/√Hz. È paragonabile ai migliori accelerometri a compensazione di forza della categoria.

Velocità e cilindrata

IOLITEi 3xMEMS-ACC sono accelerometri DC in grado di misurare accelerazioni statiche a partire da 0 Hz. I calcoli del software DewesoftX consentono di calcolare la velocità e gli spostamenti, nonché gli angoli di beccheggio e di rollio statici a partire dai valori di accelerazione DC.

Sincronizzazione perfetta

Gli IOLITE 3xMEMS sono dispositivi basati su EtherCAT e sono sincronizzati con una precisione di 1μs da unità a unità. Questo è molto importante quando si esegue un'analisi modale operativa per comprendere la dinamica strutturale (frequenze naturali, forme modali e coefficienti di smorzamento).

Distribuibile

Più unità possono essere facilmente distribuite e sincronizzate in strutture di grandi dimensioni con un cavo CAT6 a basso costo che può raggiungere i 50 m da nodo a nodo. L'uso di convertitori ottici consente di colmare anche distanze superiori a 20 km tra i dispositivi, mantenendo la sincronizzazione a 1us.

Ottimo rapporto qualità/prezzo

Il prezzo contenuto dell'unità, il software gratuito, la facilità di installazione in loco e la migliore scelta di monitoraggio dinamico di accelerazione, velocità, spostamento e inclinazione statica rendono IOLITE 3xMEMS uno dei dispositivi con il miglior rapporto qualità/prezzo sul mercato.

Misura versatile

L'unità è in grado di misurare l'accelerazione negli assi X, Y e Z. I calcoli del software DewesoftX consentono di calcolare la velocità e gli spostamenti, nonché gli angoli di beccheggio e di rollio statici a partire dai valori di accelerazione DC.

Alloggiamento a tenuta stagna

Per tutte le unità IOLITE 3xMEMS offriamo una custodia completamente impermeabile con protezione ambientale IP67.

Software incluso

Tutti i sistemi di raccolta dati Dewesoft includono il pluripremiato software di raccolta dati DewesoftX. Il software è facile da usare ma molto completo e ricco di funzionalità. Tutti gli aggiornamenti del software sono gratuiti per sempre, senza licenze nascoste o costi di manutenzione annuali.

Qualità Dewesoft e garanzia di 7 anni

Godetevi il nostro 7 anni di garanzia. I nostri sistemi di raccolta dati sono prodotti in Europa secondo i più alti standard di qualità. Offriamo un'assistenza tecnica gratuita e orientata al cliente. Il vostro investimento nelle soluzioni Dewesoft è protetto per anni.

Panoramica di IOLITE 3xMEMS-ACC

IOLITE 3xMEMS-ACC sono sensori integrati per la misurazione di vibrazioni, passo, velocità, spostamento, beccheggio e rollio. L'accelerazione è misurata da un accelerometro MEMS triassiale integrato nell'unità. L'accelerometro è collegato in modo permanente al telaio meccanico.

Anche la conversione analogico-digitale (ADC) avviene nell'unità. In questo modo si eliminano i disturbi rilevati dal cablaggio analogico.

Un microprocessore nell'unità trasmette i valori di accelerazione al software DewesoftX, che gira su un PC Windows. In alternativa, le unità possono essere collegate a qualsiasi controllore con un master EtherCAT. Il ridimensionamento dei sensori avviene in modo automatico, il I dati in g o m/s2 sono facilmente disponibili. per l'utente.

A Sensore di temperatura interno montato sull'unità misura la temperatura dell'accelerometro MEMS. Queste letture vengono visualizzate anche nel software di acquisizione dati DewesoftX come canale di monitoraggio del sistema. I valori vengono aggiornati una volta al secondo.

Le unità IOLITE 3xMEMS ACC sono progettate per una soluzione personalizzata di monitoraggio della salute strutturale. Sono ideali per il monitoraggio permanente delle condizioni di grandi strutture come ponti, edifici, antenne, stadi, grandi macchine, ecc.

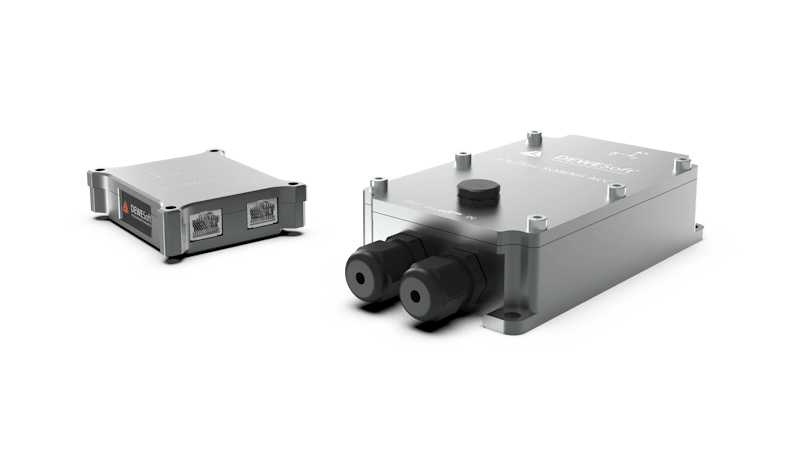

Configurazioni del dispositivo disponibili

I dispositivi IOLITE 3xMEMS sono disponibili in diverse configurazioni:

  • IOLITEi-3xMEMS-ACC-8g: Campo di misura da ±2g a ±8g, larghezza di banda da 0 a 1000 Hz, frequenza di campionamento di 4 kS/s, gamma dinamica di 96 dB e densità spettrale di rumore di 25 µg/√Hz.

  • IOLITEi-3xMEMS-ACC-40g: Campo di misura da ±10g a ±40g, larghezza di banda da 0 a 1000 Hz, frequenza di campionamento di 4 kS/s, gamma dinamica di 96 dB e densità spettrale di rumore di 25 µg/√Hz.

  • IOLITEi-3xMEMS-ACC-8g-INC: Le stesse specifiche di IOLITEi-3xMEMS-ACC-8g con un inclinometro integrato.

  • IOLITEi-3xMEMS-ACC-T: Stesse specifiche di IOLITEi-3xMEMS-ACC-8g con un connettore aggiuntivo sul lato anteriore a cui è possibile collegare un sensore di temperatura.

  • IOLITEi-3xMEMS-ACC-S: Campo di misura ±15g, larghezza di banda di 0 ... 460 Hz, frequenza di campionamento di 1 kS/s, gamma dinamica di 137 dB e densità spettrale del rumore di 0,7 µg/√Hz.

  • IOLITE-2xMEMS-INC: Dispositivo di misura inclinometrico statico a due assi. Campo di misura: +-15 gradi, risoluzione: 0,001 gradi, precisione relativa: 0,01 gradi.

  • IOLITEi-1xMEMS-ACC-Z: Accelerometro ad asse singolo con intervalli di ±2g, ±4g e ±8g. Protezione ambientale IP20.

  • IOLITEi-1xMEMS-ACC-Z-T: Le stesse specifiche di IOLITEi-1xMEMS-ACC-Z con l'aggiunta di un connettore frontale per il collegamento di un sensore di temperatura.

Il telaio impermeabile IP67 è disponibile per tutte le configurazioni.

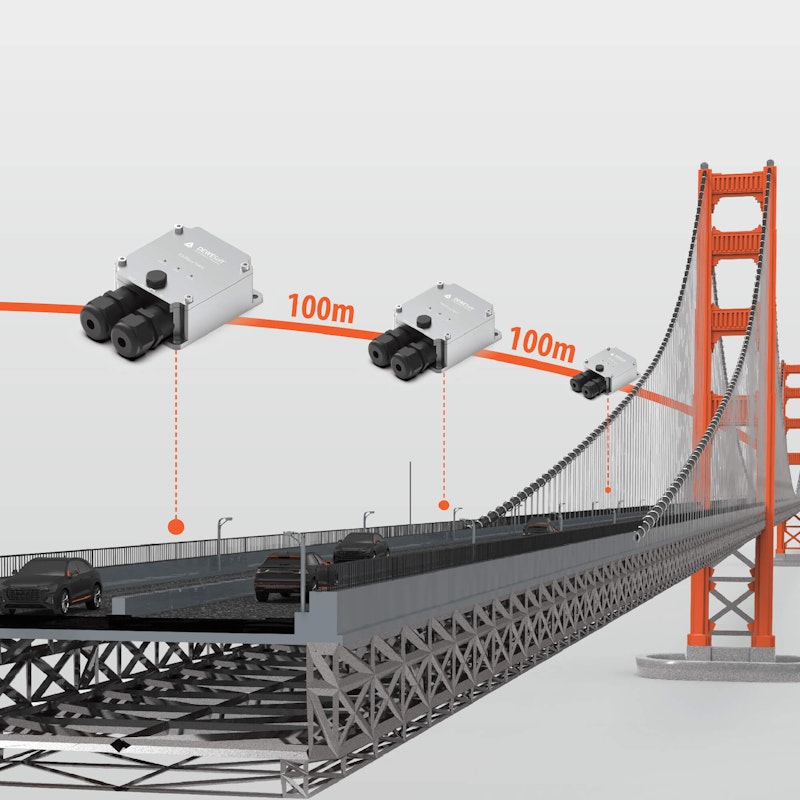

Architettura EtherCAT® distribuita

Con il protocollo EtherCAT® , le unità IOLITE possono essere semplicemente distribuiti in grandi strutture. I dispositivi possono includere 50 m da incrocio a incrocio con un unico cavo tra loro per il segnale, l'alimentazione e la sincronizzazione.

Grazie all'uso di convertitori ottici, anche le distanze superiori a 20 km tra le unità con una sincronizzazione tra le unità di 1us.

Inclinometro statico per misurare gli angoli di beccheggio e rollio

Offriamo due versioni di dispositivi IOLITE 3xMEMS che possono essere utilizzati come inclinometro statico a due assi. I dispositivi possono essere utilizzati per misurare gli angoli di beccheggio e di rollio (intorno agli assi X e Y con l'asse Z posizionato verticalmente).

  • IOLITEi-3xMEMS-ACC-8g-INC: Le stesse specifiche di IOLITE-3xMEMS-ACC-8g con un inclinometro integrato.

  • IOLITE-2xMEMS-INC: Dispositivo di misura inclinometrico statico a due assi. Campo di misura: +-15 gradi, risoluzione: 0,001 gradi, precisione relativa: 0,01 gradi.

Possono essere utilizzati per il monitoraggio statico dell'inclinazione di strutture, ad esempio ponti, viadotti, grattacieli, turbine eoliche, ecc. Misura gli angoli di rollio e beccheggio (intorno agli assi X e Y) con l'asse Z posizionato verticalmente.

Un inclinometro statico a due assi offre le seguenti caratteristiche:

  • Campo di misura: +15 gradi

  • Risoluzione: 0,001 gradi

  • Precisione relativa: 0,01 gradi

IOLITEi-3xMEMS-ACC-T per misurare accelerazione e temperatura sulle strutture

La versione IOLITEi-3xMEMS-ACC-T è dotata di un connettore M8 aggiuntivo sul lato anteriore al quale è possibile collegare un sensore di temperatura. Ciò consente di aggiungere in modo semplice ed economico un punto di misura della temperatura in applicazioni di monitoraggio su ponti, turbine eoliche e altre strutture. Entrambe le varianti IOLITEi (IP20) e IOLITEiw (IP67) sono disponibili con questa opzione.

Solo un sensore di temperatura dedicato è compatibile e deve essere ordinato separatamente. Si tratta di un sensore di temperatura digitalizzato con le seguenti specifiche:

  • Precisione di misurazione: +-0.5 °C

  • Campo di misura: Da -55 a 125 °C

  • Protezione dell'ambiente: IP66.

Per la comunicazione tra il sensore e il dispositivo 3xMEMS-ACC si utilizza il protocollo a 1 filo. La lunghezza massima del cavo è di 10 m.

Prestazioni di rumore sismico

Le unità IOLITEi 3xMEMS hanno una densità di rumore spettrale molto bassa. IOLITEi 3xMEMS-ACC-S è dotato di un 0,7 µg/√Hz Densità spettrale del rumore e rumore residuo di 2µg (RMS) con una larghezza di banda di 100 Hz. Le sue prestazioni possono essere facilmente paragonate a quelle dei migliori accelerometri Force Balance della categoria.

El IOLITEi 3xMEMS-ACC dispone de 25 µg/√Hz Densità spettrale di rumore y 100 µg di rumore residuo con una larghezza di banda di 50 Hz. Il registratore FFT a destra mostra il rumore residuo dello IOLITEi 3xMEMS-ACC su tre assi a una frequenza di campionamento di 100 S/s, con una gamma dinamica di 96 dB.

Pronto a misurare lo spostamento

Sebbene i dispositivi IOLITEi 3xMEMS ACC misurino l'accelerazione, possono anche essere utilizzati per misurare con precisione Misurazione dello spostamento integrando due volte l'accelerazione e applicando il filtraggio appropriato. Grazie al software di raccolta dati DewesoftX, questo compito è molto semplice.

Nell'esperimento illustrato di seguito, lo spostamento lineare dello IOLITEi 3xMEMS-ACC viene misurato direttamente con un sensore di distanza laser e calcolato in base all'accelerazione misurata. I risultati mostrano un'elevata precisione anche a una bassa frequenza di 1,5 Hz.

Test e convalida dei prodotti

Le riparazioni o le sostituzioni dell'hardware sono costose per strutture come i ponti. Pertanto, IOLITE 3xMEMS-ACC è stato sottoposto a numerosi test di validazione del prodotto per garantire un funzionamento affidabile e conforme alle specifiche.

Le procedure di prova standard includono test di vibrazione e cicli di temperatura per verificare la durata e indicare le deviazioni nell'accelerazione misurata.

Installazione permanente all'esterno con l'alloggiamento impermeabile IP67

Le unità IOLITE 3xMEMS-ACC sono disponibili in una custodia impermeabile in alluminio con pressacavi. L'alloggiamento è progettato per il montaggio all'esterno ed è completamente resistente alle intemperie. È conforme a Grado di protezione IP67. Le unità possono funzionare in un'ampia gamma di temperature da -20°C e 65°C.

I cavi vengono fatti passare attraverso i pressacavi nel luogo di installazione e crimpati con i connettori RJ45. Le prese RJ45 di IOLITE 3xMEMS-ACC si trovano all'interno della custodia impermeabile. Il coperchio può essere fissato all'alloggiamento con un O-ring e quattro viti dopo il montaggio dei connettori.

L'involucro esterno espelle automaticamente l'aria per uniformare la pressione all'interno dell'involucro alla pressione dell'aria esterna, senza permettere all'acqua di entrare nell'involucro. In questo modo si prolunga la durata della guarnizione e si aumenta la resistenza dell'involucro.

Memorizzazione nel database di Historian

Il dispositivo di acquisizione dati IOLITE può essere utilizzato per il monitoraggio a lungo termine o continuo. Questo tipo di misura richiede una memorizzazione efficiente dei dati. A questo scopo offriamo Servizio Dewesoft Historian. Historian è un servizio di database di serie temporali basato sul protocollo di messaggistica MQTT per l'Internet delle cose (IoT).

Historian si basa sul database open source InfluxDB ed è una soluzione perfetta per il monitoraggio a lungo termine. È possibile accedere ai dati di Historian in due modi:

  1. Clienti web: Qualsiasi moderno browser web può essere utilizzato come client web per accedere ai dati in tempo reale memorizzati in Historian. La soluzione si basa su un altro progetto open source, Grafana. Permette di configurare viste completamente personalizzabili ed è una soluzione perfetta per i cruscotti in tempo reale.

  2. Client desktop: il client desktop è un'istanza del nostro pluripremiato software DewesoftX. Consente di importare dati storici dal database di Historian e di analizzarli in modo approfondito.

Historian può essere installato sul proprio server o come servizio cloud completamente gestito.

Visita il sito Sito web di Dewesoft Historian per maggiori informazioni.

Accessori per l'installazione

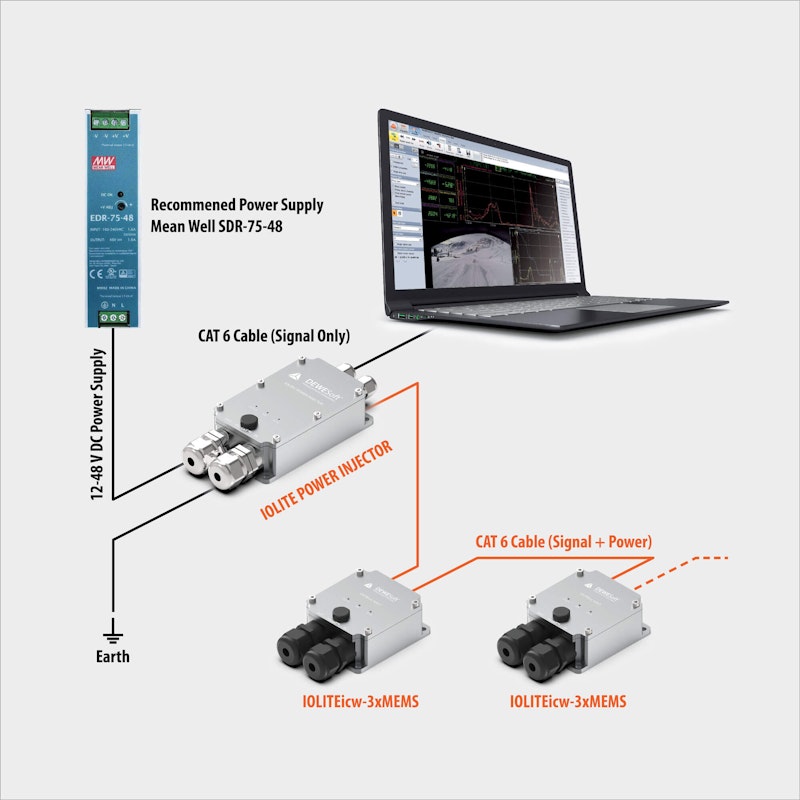

Le unità sono collegate in serie con un cavo di rete Ethernet standard. Si raccomanda che il cavo sia schermato (SFTP, CAT5e) e abbia un calibro minimo di 24 AWG. Il cavo deve essere composto da 4 coppie di fili. La distanza massima da nodo a nodo è di 50 metri.

Per combinare il segnale EtherCAT e l'alimentazione in un unico cavo è necessario un iniettore di potenza PoE (Power-over-Ethernet) passivo. L'iniettore di potenza IOLITE® è un iniettore di potenza industriale con elettronica di protezione integrata contro le sovratensioni e gli scoppi.

Applicazioni industriali e integrazione di sistemi

I sistemi basati sull'hardware di acquisizione dati IOLITE® e sul software DewesoftX sono installati in tutto il mondo per svolgere funzioni di monitoraggio critiche. Uno dei nostri maggiori integratori di sistemi, ESSEBI, integra accelerometri MEMS triassiali in sistemi di monitoraggio strutturale permanente.

Siamo molto soddisfatti delle prestazioni acustiche dell'unità. Ci permette di eseguire l'analisi delle modalità di funzionamento. Per noi è molto importante la facilità d'uso della soluzione complessiva e del software, che è completamente plug-and-play.

Giorgio Sforza, ESSEBI Srl

Ulteriori informazioni

Se siete interessati a diventare un integratore di sistemi, contattate Contattateci.
