Cos'è l'analisi del monitoraggio degli ordini?

L'analisi degli ordini è una tecnica per analizzare i segnali di rumore e vibrazione in macchinari rotanti o alternativi (motori, compressori, turbine e pompe). Queste macchine hanno una varietà di parti, ognuna delle quali contribuisce a modelli di rumore e vibrazione unici a quelli dell'intera macchina.

Quali sono le applicazioni per l'analisi del tracciamento degli ordini?

Il monitoraggio degli ordini viene utilizzato con lo sviluppo o il monitoraggio delle condizioni di macchinari rotanti come motori, propulsori, turbine, pompe, compressori, motori elettrici, unità di ventilazione, ecc. Applicazioni di monitoraggio degli ordini: <ul> <li>Indagine e risoluzione dei problemi di instabilità nelle macchine rotanti</li> <li>Determinazione delle velocità critiche</li> <li>Guasti al cambio</li> <li>Guasti dell'elemento portante</li> <li>Scioltezza meccanica</li> <li>Squilibrio</li> <li>Albero piegato</li> <li>Disallineamento</li> <li>Guasti elettrici nei motori</li> <li>Cavitazione nelle pompe</li> <li>Separazione dei fenomeni di rumore e vibrazioni rotazionali e strutturali</li> <li>Altri problemi relativi alle vibrazioni ad es. ingranaggi, cinghie, ventilatori, pompe, compressori e turbine</li> </ul>

Di quale strumentazione ho bisogno per eseguire l'analisi del tracciamento degli ordini?

Per eseguire un'analisi del tracciamento dell'ordine su macchine rotanti è necessario un sensore di vibrazione (solitamente un sensore accelerometro, un microfono o un sensore di pressione) montato sullo chassis del dispositivo e un sensore contatore / encoder per leggere RPM dell'albero rotante. Entrambi i sensori dovranno essere sincronizzati nel tempo e collegati al sistema di acquisizione dati (DAQ) per la lettura. Una volta letti i dati, sarà necessario un software di analisi dei dati per eseguire l'analisi del monitoraggio degli ordini. Dewesoft offre soluzioni chiavi in mano per l'analisi del tracciamento degli ordini da sensori, sistema di acquisizione dati e software per la visualizzazione, l'analisi e il reporting in tempo reale.

È possibile eseguire l'analisi del tracciamento degli ordini senza il sensore RPM?

Dewesoft consente di eseguire l'analisi del tracciamento degli ordini solo con un sensore accelerometro. Per ottenere la frequenza di rotazione del motore, viene utilizzata la matematica della frequenza esatta, con la possibilità di tracciare la prima armonica. Questa matematica calcola la frequenza del picco più alto in FFT e questa può essere utilizzata ulteriormente nell'analisi del tracciamento dell'ordine invece della lettura dal sensore RPM esterno. Per maggiori dettagli vedere questa guida.

Cos'è un ordine motore?

Ci riferiamo agli ordini del motore o alle armoniche di vibrazione quando descriviamo i multipli della frequenza fondamentale. Quindi, usando ancora il motore come esempio, un motore a 4 cilindri a 4 tempi genera 2 eventi di combustione per giro del motore.

Come viene calcolato il order tracking?

Come viene eseguito il monitoraggio dell'ordine? Il order tracking viene effettuato misurando un segnale, tipicamente una vibrazione e calcolando gli FFT per ciascuna area (classe) predefinita di velocità di rotazione.

Cosa viene visualizzato su una cascata FFT rispetto al tempo?

Nella cascata FFT vs. Tempo viene visualizzata una FFT, che è stata calcolata da un segnale acquisito, per ogni volta che è stata calcolata. Questo ti dà una panoramica di tutte le FFT calcolate nel tempo della misurazione.

Cosa viene visualizzato su una cascata FFT rispetto a RPM?

Contrariamente alla cascata FFT rispetto al tempo che viene aggiornata su ogni calcolo FFT, la cascata FFT rispetto all'RPM viene aggiornata in base alla modifica RPM predefinita.

Cosa viene visualizzato su un order FFT a cascata rispetto a RPM?

Order FFT waterfall vs. RPM mostra le armoniche e le loro ampiezze sulla velocità dell'albero rotante.

12 recensioni

Analisi dell'ordineAnalisi del rumore e delle vibrazioni per macchine rotanti e alternative

L'analisi dell'ordine è una tecnica per l'analisi dei segnali di rumore e vibrazione in macchine rotanti o alternative. Può fornire una diagnosi completa per generatori, motori a combustione interna, compressori, turbine, pompe e alberi rotanti.

La soluzione Dewesoft per l'analisi della tracciabilità degli ordini è estremamente potente. È molto facile da configurare e fornisce calcoli, visualizzazioni e risultati in tempo reale per più canali di ingresso paralleli. L'hardware di acquisizione dati, flessibile e potente, si adatta perfettamente alla vostra struttura di prova. La nostra soluzione include una garanzia leader del settore di 7 anni, aggiornamenti software gratuiti a vita e assistenza tecnica gratuita.

IEPE

Carica

Tensione

Contatori e Encoder

Vibrazioni

Accelerazoine

Angolo

RPM

Compatibile DSI

Video alta velocità

Video

Compatibile con TEDS

USB 2.0

USB 3.0

EtherCAT

Ethernet

IP67

-40°C a +85°C

Analisi dell'ordine Sottolineare

Risultati in tempo reale su canali illimitati

La soluzione di analisi degli ordini Dewesoft fornisce l'acquisizione, la memorizzazione, la visualizzazione e il calcolo dei dati su canali di input illimitati online. È possibile osservare e analizzare più macchinari rotanti in parallelo.

Dominio del tempo, della frequenza e dell’ordine

L'elevata frequenza di campionamento e il meccanismo avanzato di ricampionamento senza alias consentono la misurazione in tutti e tre i domini: dominio del tempo, dominio della frequenza e dominio dell'ordine. Tutti i dati sono disponibili in parallelo in tempo reale, visualizzati sullo stesso schermo e archiviati nello stesso file di dati, completamente sincronizzati.

Multi funzionalità

Il sistema Dewesoft è molto flessibile e offre molte funzionalità aggiuntive. È possibile aggiungere l'analisi FFT, l'analisi dell'orbita o la vibrazione torsionale per una visione approfondita della dinamica della macchina. Inoltre, è possibile collegare altri tipi di sensori per acquisire simultaneamente vibrazioni, deformazione, temperatura, video, suono, ecc. con una sincronizzazione precisa.

Supporto per sensori di qualsiasi angolo

Supportiamo qualsiasi tipo di sensori angolari per la determinazione dell'angolo e della velocità di rotazione: sensori di tachimetro, encoder, sensori di denti di ingranaggi, sensori di denti di ingranaggi con denti mancanti o doppi, nastro zebrato e sensori angolari analogici. Il nostro sistema è in grado di determinare perfettamente l'angolo e la velocità di rotazione con una risoluzione di 10 nanosecondi utilizzando la tecnologia Dewesoft Supercounter.

Estrazione dell’ordine armonico

Supporto dell'estrazione dell'ordine completo o frazionario con ampiezza e fase, che può essere accoppiato con più opzioni di rappresentazione rispetto alla velocità di rotazione e nel dominio del tempo. Una rappresentazione completa di ordini illimitati su un grafico 2D o 3D.

Ricca visualizzazione

I grafici di frequenza, 2D e 3D forniscono un ottimo strumento di visualizzazione per determinare lo stato di salute della macchina. Sono disponibili ulteriori grafici Nyquist, Bode e Campbell per la perfetta presentazione dei dati, l'analisi dell'orbita con visualizzazione grezza o dell'ordine è un ottimo strumento per l'analisi delle turbomacchine.

Criteri di aggiornamento e media configurabili

Per evitare salti tra i bin spettrali è possibile definire Delta-RPM e isteresi e dividere l'intervallo RPM nei bin corrispondenti per il calcolo. Decidi se i dati vengono raccolti continuamente o al centro dei contenitori. L'aggiornamento dei contenitori definisce come vengono calcolati gli spettri degli ordini nei contenitori e può essere impostato su primo, sempre, media o massimo.

Collegare ordini ad altre quantità misurate

Analizza gli spettri degli ordini nel tempo, velocità (rpm) o in relazione a un altro canale di riferimento selezionato dall'utente in spettrogrammi 3D. Selezionare un canale definito dall'utente come asse dei tag di riferimento e correlare altre grandezze fisiche misurate con gli spettri dell'ordine. Per esempio. ispezionare i livelli dell'ordine rispetto a temperatura, velocità del vento, flusso o spinta. Creazione con un clic di FFT e ordini a cascata rispetto alla velocità o qualsiasi altra quantità di riferimento.

Capacità matematica avanzata

Analizza gli spettri dell'ordine nel tempo, velocità (rpm) o in relazione a un altro canale di riferimento selezionato dall'utente in spettrogrammi 3D. Selezionare qualsiasi canale come riferimento e correlare altre grandezze fisiche misurate con gli spettri dell'ordine. Per esempio. ispezionare i livelli dell'ordine rispetto a temperatura, velocità del vento, flusso o spinta. Creazione con un clic di FFT e ordini a cascata rispetto alla velocità o qualsiasi altra quantità di riferimento.

Capacità di monitoraggio a lungo termine

Orbite (grezze, medie, H1, H2, ecc.), FFT, grafici a cascata, grafici Bode e grafici polari possono essere caricati nel database di serie temporali Historian per applicazioni di monitoraggio delle condizioni a lungo termine o permanenti.

Supporto sensore TEDS

I sistemi Dewesoft sono dotati di rilevamento del sensore plug-and-play per accelerometro e sensori angolari che supportano lo standard TEDS IEEE 1451.4.

Supporto diretto del cambio

Utilizza una sorgente a velocità singola ed esegui l'estrazione su diversi stadi degli ingranaggi della tua macchina utilizzando la funzionalità del divisore tachimetrico e del moltiplicatore.

Qualità Dewesoft e garanzia di 7 anni

Godetevi il nostro 7 anni di garanzia. I nostri sistemi di raccolta dati sono prodotti in Europa secondo i più alti standard di qualità. Offriamo un'assistenza tecnica gratuita e orientata al cliente. Il vostro investimento nelle soluzioni Dewesoft è protetto per anni.

Software incluso

Tutti i sistemi di raccolta dati Dewesoft includono il pluripremiato software di raccolta dati DewesoftX. Il software è facile da usare ma molto completo e ricco di funzionalità. Tutti gli aggiornamenti del software sono gratuiti per sempre, senza licenze nascoste o costi di manutenzione annuali.

Analisi degli orden panoramica dell'applicazione

L'analisi degli orden è una tecnica per analizzare i segnali di rumore e vibrazione in macchinari rotanti o alternativi come motori, compressori, turbine e pompe. Il primo orden si riferisce alla velocità di rotazione della macchina. Ogni orden successivo è un multiplo corrispondente della velocità di rotazione.

Queste macchine hanno una varietà di parti, ognuna delle quali contribuisce a modelli di rumore e vibrazioni unici a quelli dell'intera macchina. Con l'analisi degli orden, puoi identificare e isolare questi modelli per analizzare le prestazioni e la qualità di ogni parte della macchina individualmente.

Poiché gli orden sono indipendenti dalla velocità della macchina, l'analisi degli orden è lo strumento di analisi preferito da utilizzare quando si misurano le vibrazioni non stazionarie di macchinari che funzionano con frequenza di rotazione variabile.

La soluzione di analisi degli orden Dewesoft è uno strumento indispensabile per analizzare le condizioni operative dei macchinari rotanti come risonanze, punti operativi stabili e determinare la causa delle vibrazioni. Analizza le vibrazioni su motori o altri macchinari rotanti, sia in fase di sviluppo e ottimizzazione che in istanze di diagnostica e risoluzione dei problemi. Un potente software e strumenti flessibili per l'acquisizione dei dati costituiscono una soluzione portatile intelligente sia per gli sviluppatori che per i tecnici dell'assistenza.

Scopri di più sull'analisi degli orden in questo articolo La guida definitiva all'analisi degli orden

Applicazioni per l'analisi del monitoraggio degli order

Le macchine rotanti sono un componente importante e critico di molti sistemi meccanici in tutto il settore. Quasi ogni processo industriale utilizza almeno una macchina rotante, che è fondamentale nella linea di produzione. Basta chiedersi quale macchina causerebbe il costo maggiore in caso di guasto?

Motori, motopropulsori, turbine, pompe, compressori, motori elettrici, unità di ventilazione, ecc. possono essere progettati e sviluppati, nonché valutati e mantenuti eseguendo il monitoraggio e l'analisi degli order:

Indagine e risoluzione dei problemi di instabilità nelle macchine rotanti
Determinazione dei regimi critici del motore
Guasti al cambio
Guasti dell'elemento portante
Scioltezza meccanica
Squilibrio
Albero piegato
Disallineamento
Guasti elettrici nei motori
Cavitazione nelle pompe
Separazione dei fenomeni di rumore e vibrazioni rotazionali e strutturali
Altri problemi relativi alle vibrazioni ad es. ingranaggi, cinghie, ventilatori, pompe, compressori e turbine

Hardware Dewesoft configurazioni tipiche

Sistema DAQ di analisi degli order di base:

SIRIUS Mini sistema di acquisizione dati
Tecnologia DualCoreADC, doppio ADC sigma-delta a 24 bit, 200 kS/s, gamma dinamica fino a 160 dB
Fino a quattro accelerometri IEPE
Fino a un sensore tachimetrico

Sistema DAQ di analisi avanzata degli order:

Sistema DAQ modulare SIRIUS
Tecnologia DualCoreADC, doppio ADC sigma-delta a 24 bit, 200 kS/s, gamma dinamica fino a 160 dB, isolamento galvanico +-1000 V
Fino a otto accelerometri IEPE
Fino a otto sensori tachimetrici

Sistema DAQ di analisi degli order portatile:

Sistemi DAQ SIRIUS R1DB o SIRIUS R2DB
Tecnologia DualCoreADC, doppio ADC sigma-delta a 24 bit, 200 kS/s, gamma dinamica fino a 160 dB
Fino a 16/32 accelerometri IEPE
Fino a 16/32 accelerometri IEPE
Fino a 16 sensori tachimetrici
Computer integrato, memoria SSD, display, batteria agli ioni di litio

SuperCounters®: misurazione precisa della velocità e dell'angolo con sensori e encoder a contatore

I sistemi di raccolta dati di Dewesoft utilizzano una tecnologia brevettata e proprietaria chiamata SuperCounter®.

I contatori di ingresso possono misurare la velocità e l'angolo di rotazione dei macchinari. Rispetto ai contatori standard che emettono solo valori interi dopo un campione (ad esempio 1, 1, 1, 2, 2, 2, 3, 4), gli ingressi del SuperCounter Dewesoft possono determinare valori esatti come 1,37, 1,87, 2,37, ecc. Sincronizzazione completa di tempo e ampiezza.

A questo scopo, il tempo esatto del fronte di salita del segnale viene misurato con un contatore aggiuntivo. I nostri ingressi SuperCounter funzionano con una base temporale di 102,4 MHz, indipendente dalla frequenza di campionamento analogica corrente.

Gli ingressi dei contatori sono completamente sincronizzati con analogico, CAN bus e altre fonti di dati per consentire applicazioni semplici come il bilanciamento, la tracciabilità dei lavori e le vibrazioni torsionali.

Run-up/coast-down analisi del run-up e del coast-down della cascata

A causa del processo di monitoraggio dell'order di rotazione, l'analisi degli order è lo strumento preferito per il test, la diagnostica e la risoluzione dei problemi di macchine e altri componenti di rotazione che funzionano con velocità variabili.

Il tracciamento degli order fornisce risultati spettrali stabili alle variazioni di velocità senza sbavature spettrali. I modelli vibrazionali chiari dei singoli componenti della macchina rotazionale verranno mantenuti durante le misurazioni, consentendo di confrontare il modello dell'oorder misurato con i grafici di riferimento e di configurare i livelli di tolleranza e allarme individuali per tutti i componenti rotazionali rilevanti.

Impostazione dell'analisi degli order semplice come si ottiene

Il modulo di tracciabilità dell'order consente di selezionare diverse opzioni prima di iniziare il test:

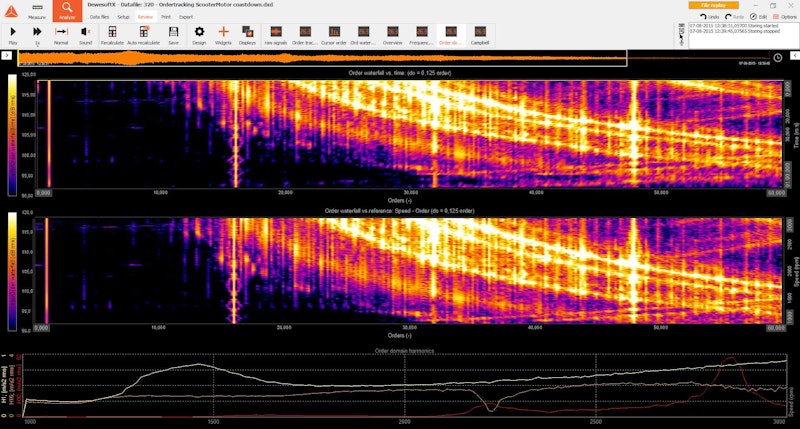

Order cascata rispetto al tempo: monitora gli spettri dell'order nel tempo e non solo lo spettro corrente.
Order cascata rispetto a riferimento: monitora gli spettri dell'order su RPM o qualsiasi altro canale misurato che desideri utilizzare come asse bin.
Order armoniche di dominio: canali complessi visualizzati su un grafico 2D, per ciascuna armonica definita dall'utente.

È sempre possibile modificare queste impostazioni dopo aver registrato la misurazione. DewesoftX memorizza sempre i dati grezzi che consentono di ricalcolare i risultati dell'analisi degli ordini nella post-elaborazione.

Selezionare i limiti RPM (limite RPM superiore e inferiore) e se si desidera calcolare lo spettro a cascata e order l'estrazione durante l'accelerazione, durante il coast-down o entrambi (per coprire l'intero spettro di frequenza).

Impostazione dell'analisi della frequenza trasformata veloce di Fourier (FFT)

Accanto all'ordine dei risultati spettrali, Dewesoft Order analysis offre anche la possibilità di produrre in parallelo spettri FFT nel tempo e su RPM o su un altro canale bin selezionato:

La cascata FFT rispetto - ai monitor di riferimento ha calcolato la FFT sul canale bin selezionato.
Armoniche nel dominio del tempo - canale di uscita complesso che mostra l'ampiezza delle armoniche nel tempo.
RMS complessivo vs riferiment - monitora il valore RMS complessivo (gamma di frequenza completa) sul canale bin selezionato.

Calcoli di picco nel Dominio Frequenza e Order

I calcoli dei picchi possono essere eseguiti sia nel dominio della frequenza che in quello dell'order. Selezionando il parametro Bin update su Massimo, i valori massimi delle singole righe spettrali vengono mantenuti per tutta la durata del test. Tali risultati possono indicare gli scenari peggiori mostrando i valori di picco più elevati nel tempo, RPM o altri canali bin.

Diagramma di Campbell visualizzazione 2D e 3D dello spettro di risposta

La visualizzazione di valori tridimensionali su un unico piano è comunemente usata nelle applicazioni di analisi degli order. I grafici 3D e i grafici Campbell rappresentano lo spettro di risposta di un sistema in funzione del suo regime di oscillazione

Con i grafici Campbell l'intervallo di valori è segmentato in un numero definito di livelli e ogni livello è rappresentato da un cerchio, il cui raggio e colore dipendono dall'indice del livello. I valori più grandi sono rappresentati con cerchi più grandi e colori più alti sulla mappa dei colori. Per una migliore analisi dei dati, può essere applicato un cutoff di livelli inferiori.

Impostazioni del cestino Liberamente configurabile

Il modo in cui gli spettri devono essere raccolti nell'intervallo di tempo misurato, RPM o un altro asse bin può essere configurato liberamente in Dewesoft.

Per evitare salti tra i bin spettrali è possibile definire Delta e Isteresi per dividere l'intervallo (ad es. intervallo di velocità RPM) nei bin corrispondenti per il calcolo.

Decidi se i dati vengono raccolti continuamente su ogni raccoglitore o solo al centro dei raccoglitori.
Puoi scegliere tra diversi metodi per calcolare il risultato spettrale:

Mantenere il primo spettro bin calcolato in ogni bin
Aggiorna sempre i contenitori con nuovi spettri calcolati
Media tutti gli spettri appartenenti allo stesso bin
Mantenere i valori spettrali massimi in ogni bin.

Analisi del grafico orbitale visualizza il movimento di un disco rotante

L'analizzatore orbitale Dewesoft è una soluzione per analizzare e visualizzare il movimento di un disco rotante.

Il grafico dell'orbita mostra la direzione di rotazione dell'albero. La freccia che mostra il senso di rotazione viene visualizzata nell'angolo in alto a destra del grafico.

La direzione della freccia è CCW (in senso antiorario), quindi dobbiamo scegliere il grafico in orbita dei canali nella giusta sequenza.

Ulteriori informazioni sull'analizzatore orbitale Dewesoft.

Ottima applicazione a prova di futuro per gli investimenti

Soluzioni Dewesoft: un ottimo investimento per il tuo futuro. Vengono costantemente migliorati e vengono aggiunte continuamente nuove funzionalità. Tutti gli aggiornamenti software sono gratuiti per sempre.

La nostra garanzia di 7 anni leader del settore sui sistemi di acquisizione dati Dewesoft significa che il tuo investimento è senza preoccupazioni. Ci impegniamo a garantire che la vostra fiducia nelle nostre apparecchiature di misurazione non deluderà, anche se si verificano imprevisti.

Insieme a una tecnologia di acquisizione dati di livello mondiale, Dewesoft offre le migliori soluzioni che i tuoi soldi possono acquistare.
