Das neue KRYPTONi-8xRTD-HS: Das ultimative Temperaturmessmodul

Das KRYPTONi-8xRTD-HS ist eine verbesserte Version des bestehenden KRYPTONi-8xRTD Temperaturmoduls. Es zeichnet sich durch eine hohe Erfassungsgeschwindigkeit von 10 kS pro Sekunde pro Kanal aus. Es ermöglicht eine isolierte Temperaturmessung durch Widerstandstemperaturdetektoren (RTDs) und gewährleistet eine vollständige Isolierung von Kanal zu Kanal.

Das Hauptziel des KRYPTONi-8xRTD-HS ist es, die steigende Nachfrage nach zuverlässigen Temperaturmessungen in anspruchsvollen EMV-Umgebungen, wie z.B. am Gehäuse eines Elektromotors oder in der Nähe von Wechselrichtern, zu erfüllen.

Dieses Modul verbessert nicht nur die EMV-Immunität auf der digitalen Seite im Vergleich zu seinem Vorgänger, sondern enthält auch einen analogen Antialiasing-Filter und digitale FIR-Filter zur Beseitigung unerwünschter Frequenzen. Durch den Einsatz der Dewesoft-Filtertechnologie wird eine Rauschunterdrückung von bis zu -130 dB bei einer Abtastrate von 10 S/s erreicht.

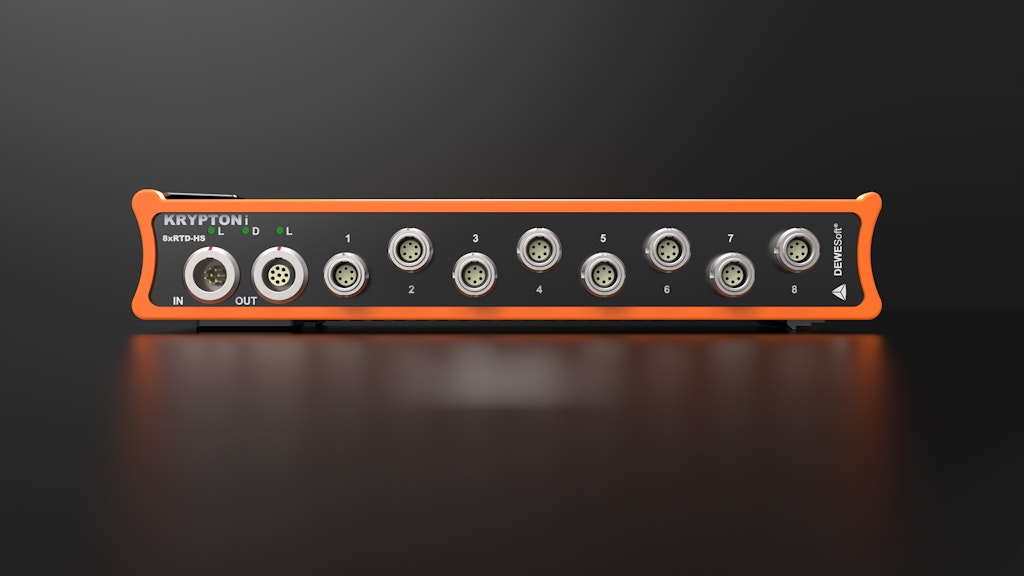

KRYPTONi-8xRTD-HS

Das Gerät ist robust und erfüllt die Schutzart IP65 und hat eine Stoßfestigkeit von 100 G. Das KRYPTONi-8xRTD-HS ist ideal für den Einsatz unter schwierigen Bedingungen, einschließlich hoher Temperaturen, Vibrationen und Stößen.

Der Eingangsstecker des KRYPTONi-8xRTD-HS-Moduls ist ein 6-poliger LEMO 0B. Das Modul verwendet einen neuen 24-Bit-ADC mit Abtastraten von bis zu 10 kS/s pro Kanal (optionales upgrade). Dies ermöglicht den Einsatz des RTD-HS auch in dynamischen Anwendungen zur Aufzeichnung von Temperaturschocktransienten.
