Die neuen Modelle der SIRIUS® XHS-PWR Leistungsanalysatoren

Wir präsentieren zwei neue Systeme aus der SIRIUS® XHS-PWR Produktfamilie. Der SIRIUS® XHS-PWR ist ein einzigartiger 2-Kanal-Leistungsanalysator, der speziell für die Messdatenerfassung in Hybridfahrzeugen konzipiert wurde.

Wir freuen uns, über die Erweiterung der Produktlinie durch die folgenden beiden Produkte:

- SIRIUSi-XHS-PWR-1xHV-1xDC-CT-250A-UNI Leistungsanalysator

- SIRIUSi-XHS-PWR-1xHV-1xDC-CT-1000A-CON Leistungsanalysator

Beide Produkte ermöglichen sichere, hochleistungsfähige Messungen von Strom, Spannung und Leistung, maßgeschneidert für E-Mobilitätsanwendungen direkt im Fahrzeug.

Innovative Messtechnik

Die Strommessung erfolgt mittels eines patentierten DC-CT Zero-Flux-Wandlers, basierend auf dem Platiše Flux Sensor (PFS). Diese Technologie gewährleistet hochpräzise Messdatenerfassung sowohl von AC- als auch von DC-Strömen (mit weniger als 0,1 % Fehler) und bietet eine hohe Bandbreite (über 500 kHz). Der DC-CT-Stromwandler überzeugt durch einen außergewöhnlich geringen Temperaturdrift, herausragende Linearität und robuste Überlastfähigkeit. Er kann problemlos Messungen von Batterie-DC- und Motor-AC-Strömen durchführen, einschließlich Signale mit höheren Frequenzen.

Hybrid-ADC-Technologie

Unsere HybridADC®-Technologie bietet sowohl hohe Bandbreite als auch dynamische Messungen – und das alles in einem einzigen Gerät. Im Modus für hohe Bandbreiten werden Strom und Spannung mit Raten von bis zu 15 MS/s abgetastet, mit einer Bandbreite von bis zu 5 MHz.

Datenerfassungstechnologien von Dewesoft einfach erklärtLernen Sie die wichtigsten DAQ-Technologien von Dewesoft kennen und erfahren Sie mehr über deren Funktionsweise und wie sie die Messdatenerfassung revolutionieren.

Sicherheit und Lebensdauer

Das System entspricht dem Sicherheitsstandard EN 61010-1 und gewährleistet eine Kanal-zu-Kanal- und Kanal-zu-Masse-Isolierung bis CATII 1000 V. das IP65-zertifizierte Gehäuse, dass die Stromleitungen umschließt, arbeitet zuverlässig zwischen -20°C und 70°C und hält hohen Schock- und Vibrationsbelastungen stand. Das Gerät verfügt auch über eine interne Temperaturüberwachung.

Datenintegration und Synchronisation

Gemessene Werte können über Ethernet, XCP, OPC UA und CAN ausgegeben werden. Die Datensynchronisation mit anderen Quellen wie CAN-BUS, GPS, IMU-Daten, Video usw. wird mithilfe des IEEE 1588v2 PTP-Zeitprotokolls optimiert.

Produktdetails

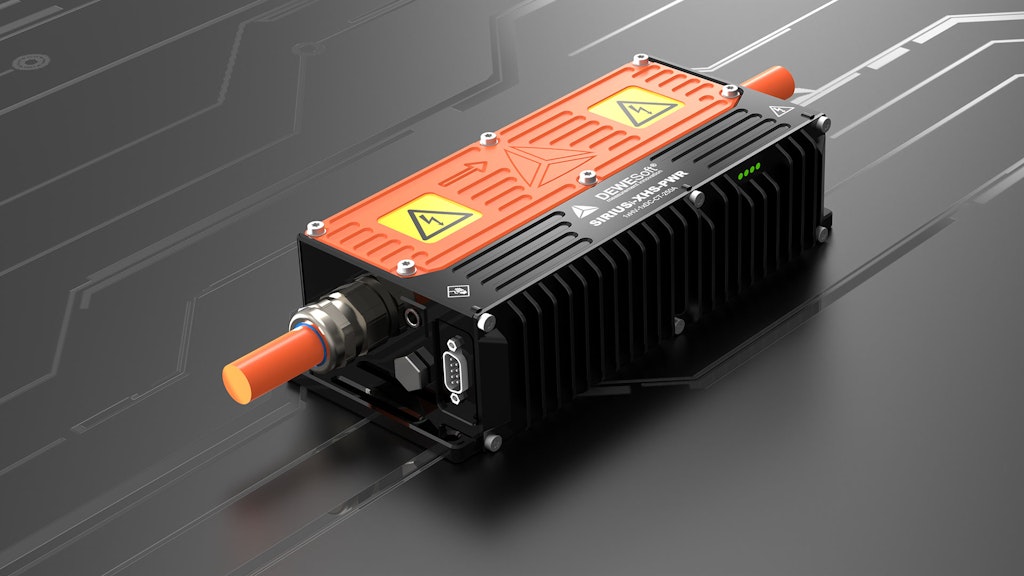

SIRIUSi-XHS-PWR-1xHV-1xDC-CT-250A-UNI

Dieser Leistungsanalysator misst Spannungen bis ±2000 V (Genauigkeit von 0,03 %) und Ströme bis ±500 A (kurzfristig) bei einer maximalen Abtastrate von 15 MS/s.

Er verfügt über universelle Hochvolt-Anschlüsse, die verschiedene Kabel- und Steckertypen aufnehmen kann. Ideal für Anwendungen wie die Gesamtstromverbrauchsanalyse von E-Fahrzeugen, einschließlich Hilfs- und HVAC-Systemen.

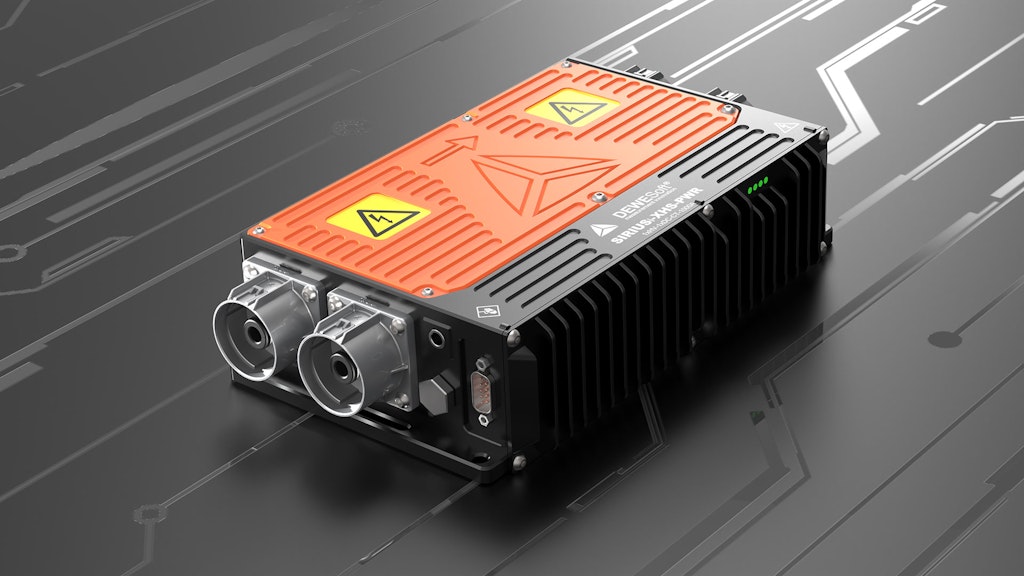

SIRIUSi-XHS-PWR-1xHV-1xDC-CT-1000A-CON Leistungsanalysator

Entwickelt für die Messung von Spannungen bis ±2000 V (Genauigkeit von 0,03 %) und Strömen bis ±2000 A, mit einer maximalen Abtastrate von 15 MS/s.

Im Gerät verbaut sind HV-Steckverbinder (Amphenol PowerLok 500 Serie) und es werden HV-Leitungen mit Querschnitten bis zu 120 mm² unterstützt. Der Sensor ist besonders gut geeignet für die Effizienzanalyse, Real-Drive-Tests, Transientenanalyse, EMV-Tests und Messung des Gesamtstromverbrauches.

Führend in der E-Mobilitäts-Messtechnik

Die SIRIUS® XHS-PWR Produkte setzen neue Maßstäbe in der Messdatenerfassung für Elektro- und Hybridfahrzeuge. Sie ermöglichen es Ingenieuren, den Energiefluss mühelos zu analysieren und Designs für effizientere Elektrofahrzeuge zu optimieren, wodurch sie die täglichen Herausforderungen der dynamischen Elektrofahrzeugindustrie erfolgreich bewältigen können.
