DewesoftX 2026.2 Release - Neuer Daten-Merger, benutzerdefinierte Widgets und EIS-Analysator

Wir freuen uns, die Veröffentlichung von DewesoftX 2026.2 bekannt zu geben, entwickelt, um Ihre Erstellung des Setups und die Analyse schneller und intuitiver zu gestalten. Diese Version führt den Data Merger ein, mit dem Sie mehrere Dateien nahtlos zusammenfügen oder vergleichen können. Der Clean-Up Recorder Marker hilft Ihnen, Signalstörungen zu entfernen, und Widget Templates ermöglichen es Ihnen, Ihre Anzeigen vollständig anzupassen. Außerdem haben wir das Campbell-Diagramm mit Multi-Channel-Unterstützung und klarerer Visualisierung für Tests an rotierenden Maschinen verbessert.
Im Bereich Leistung haben wir eine neue Benutzeroberfläche und Berechnungen für das Leistungsmodul, sowie ein komplett neues EIS-Plugin eingeführt.

Zusammenfassung in einem kurzen Video

Data Merger

In der Nachanalyse benötigen Sie oft mehr Freiheit: um wiederholte Messungen zu vergleichen, Daten in eine einzelne Datei zusammenzufügen oder einfach unerwünschte Lücken zu entfernen. Mit dem neuen Data Merger ist all dies jetzt möglich.

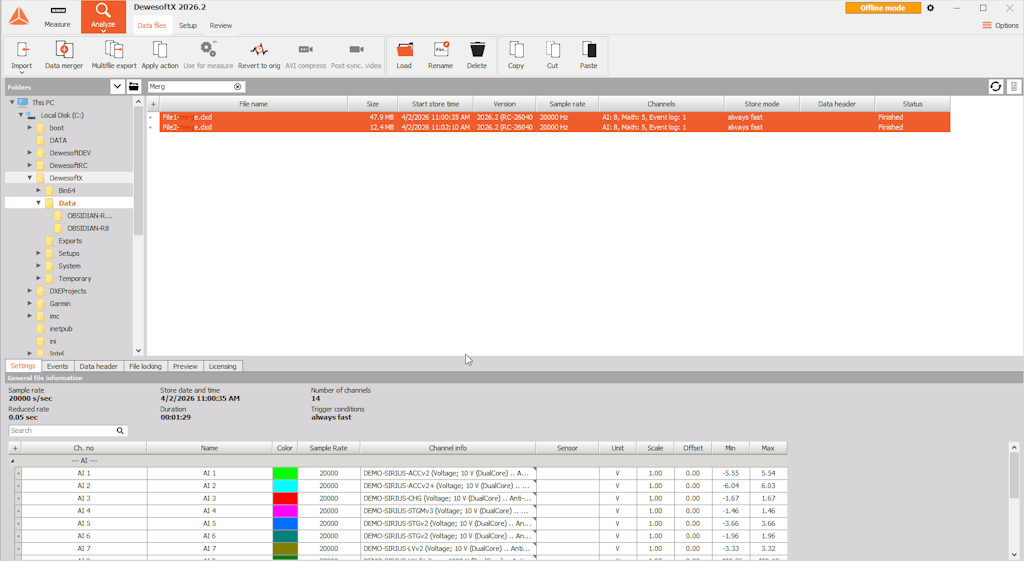

In der Analyse-Toolbar finden Sie eine neue Schaltfläche zum Zusammenführen von *.dxd-Datendateien – oder wählen Sie einfach Dateien aus und klicken Sie mit der rechten Maustaste, um Ihre Operation auszuwählen.

Sie können aus drei Zusammenführungsoperationen wählen, die jeweils von einer Illustration begleitet werden, sodass Sie sofort sehen, wie die resultierende Datei aussehen wird. Wenn Sie mehrere Datensätze vergleichen möchten, führen Sie die Dateien parallel zusammen. Wenn Sie mit einer einzelnen Datei arbeiten, können Sie auch Datenlücken entfernen, um eine klarere Übersicht zu erhalten.
Für paralleles und sequenzielles Zusammenführen können Sie wählen, zwischen Vereinigung, bei der alle Daten zusammengeführt werden, und Schnittmenge, bei der nur die überlappenden Daten verwendet werden. Dateien können anhand absoluter Zeit, relativer Zeit oder des ersten Triggers (dem Beginn des Signals) ausgerichtet werden, und Sie können einen benutzerdefinierten Offset hinzufügen, entweder für alle Dateien oder für jede Datei einzeln.

Für alle drei Operationen können Sie auswählen, welche Kanäle in die neue Datendatei aufgenommen werden. DewesoftX erstellt automatisch eine Anzeige für die zusammengeführte Datei, und Sie können auch Anzeigen hinzufügen oder importieren, wie bei jeder anderen Datei.

Clean-Up-Recorder-Marker

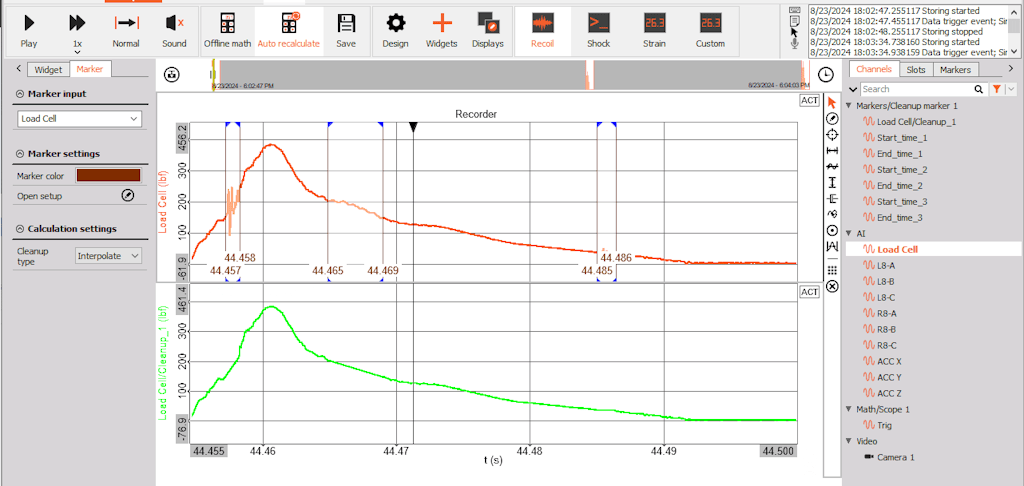

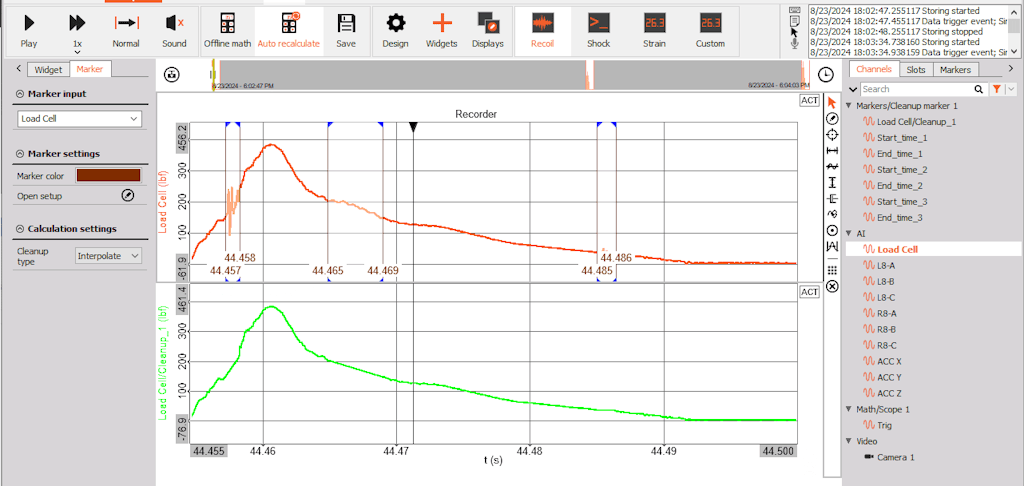

Signale aus der realen Welt sind selten perfekt – unerwartete Spitzen, Störungen oder irrelevante Abschnitte können die Analyse schwieriger machen, als sie sein sollte. Der neue Clean-Up Marker, verfügbar für Zeitbereichsdaten im Recorder-Widget, hilft Ihnen, erfasste Daten zu verfeinern und für eine genauere Analyse vorzubereiten.
Sie können unerwünschte Teile des Signals (wie Spitzen) entfernen, wobei die ausgeschnittenen Abschnitte automatisch durch linear interpolierte Werte ersetzt werden, um ein glattes Signal zu erhalten. Alternativ können Sie diese Teile vollständig entfernen und nur die aussagekräftigen Abschnitte Ihrer Daten zu einem neuen kontinuierlichen Kanal zusammenfügen.

In beiden Fällen wird ein neuer Kanal erstellt, während die Rohdaten vollständig in der ursprünglichen Messdatei erhalten bleiben. Um mehrere Bereiche innerhalb eines einzelnen Markers auszuwählen, halten Sie die SHIFT-Taste gedrückt, während Sie zusätzliche Bereiche auswählen.

Zum Beispiel ermöglicht das Entfernen transienter Spitzen in der Schwingungsanalyse, sich auf den stationären Betrieb zu konzentrieren, was zu klareren Erkenntnissen und zuverlässigeren Ergebnissen führt.

Widget Templates

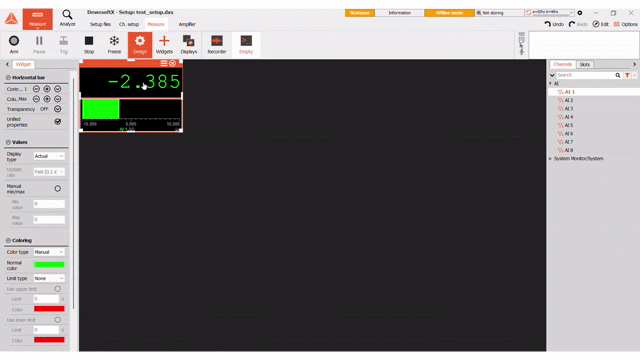

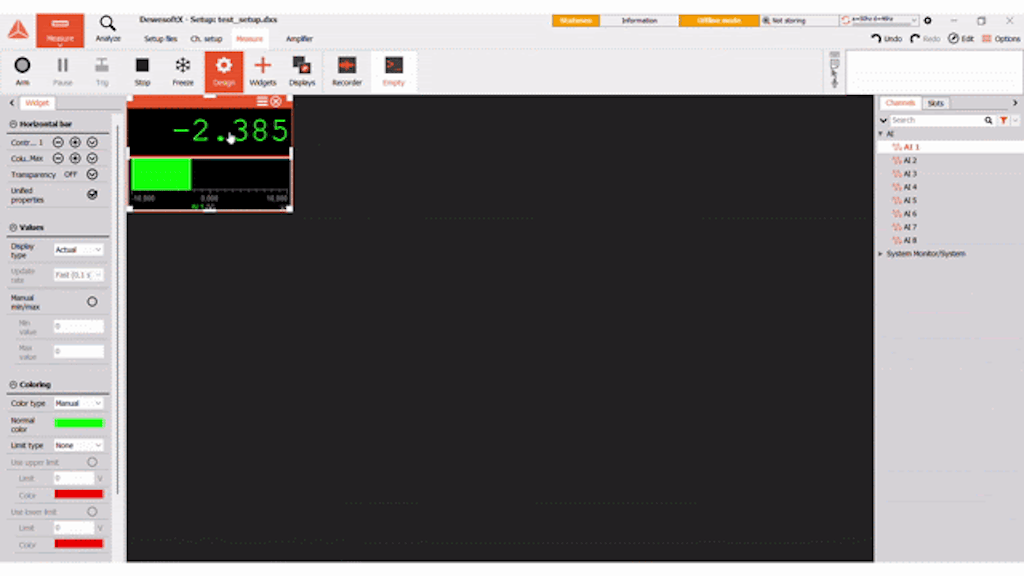

Wenn Sie schon immer eigene Dewesoft-Widgets erstellen wollten, ist jetzt der richtige Zeitpunkt, Ihrer Kreativität freien Lauf zu lassen! Sie können jetzt Widgets zu Widget Templates kombinieren, die Sie direkt aus dem Widgets-Menü zu jeder Anzeige hinzufügen können. Sie können auch zuvor erstellte Widget Templates als Ausgangspunkt verwenden, um neue zu erstellen.
Passen Sie Name, Beschreibung, Symbol sowie die Widget-Gruppe an, in der sie erscheinen, und greifen Sie darauf zu wie auf jedes andere Widget, auch wenn Sie Setups ändern. Sie können ein Widget Template verschieben, skalieren und Kanäle zuweisen wie bei einem einzelnen Widget, während Sie dennoch Eigenschaften wie Farbe und Datentyp jedes enthaltenen Widgets individuell anpassen können.

In diesem Release haben wir zwei neue Widgets eingeführt – Bode Plot und Digital Bar Meter – die mithilfe von Widget Templates erstellt wurden und zeigen, wie leistungsfähig und nützlich diese Funktionalität sein kann.

Verbesserungen beim Campbell-Diagramm

Das neu gestaltete Campbell-Diagramm erleichtert die Analyse und verbessert die Datenvisualisierung, insbesondere für Tests an rotierenden Maschinen.
Benutzer können dem Widget nun mehrere Kanäle zuweisen, wobei jeder Kanal zur besseren Übersicht in einer eigenen Farbe dargestellt wird. Die Daten können mit neuen kreuzförmigen Markern angezeigt werden, deren vertikale Größe die Signalamplitude widerspiegelt. Die minimale und maximale Größe dieser Marker lässt sich individuell anpassen. Benutzer können auch Grenzwerte mit absoluten Einheiten definieren, um eine präzisere Steuerung zu ermöglichen. Diese Werte werden auf der aktualisierten Y-Achse mit einem Dreieckmarker angezeigt.
Beim Anzeigen eines einzelnen Kanals kann weiterhin ein Farbverlauf (zum Beispiel Blau bis Rot) verwendet werden, um steigende Amplituden darzustellen.

Eine neue Rasterdarstellung der Ordnungslinien erleichtert die Nachverfolgung von Ordnungen. Zusätzlich zeigt eine Beschriftung am oberen Rand, welche Farbe welchem Kanal entspricht, was die Lesbarkeit bei mehreren verwendeten Kanälen verbessert. Diese Verbesserungen sind Teil des erweiterten Triple-Campbell-Plots und besonders nützlich für anspruchsvolle Anwendungen, wie z. B. Triebwerkstests.

Frequenzbestimmung über Nulldurchgänge im Leistungs-Modul

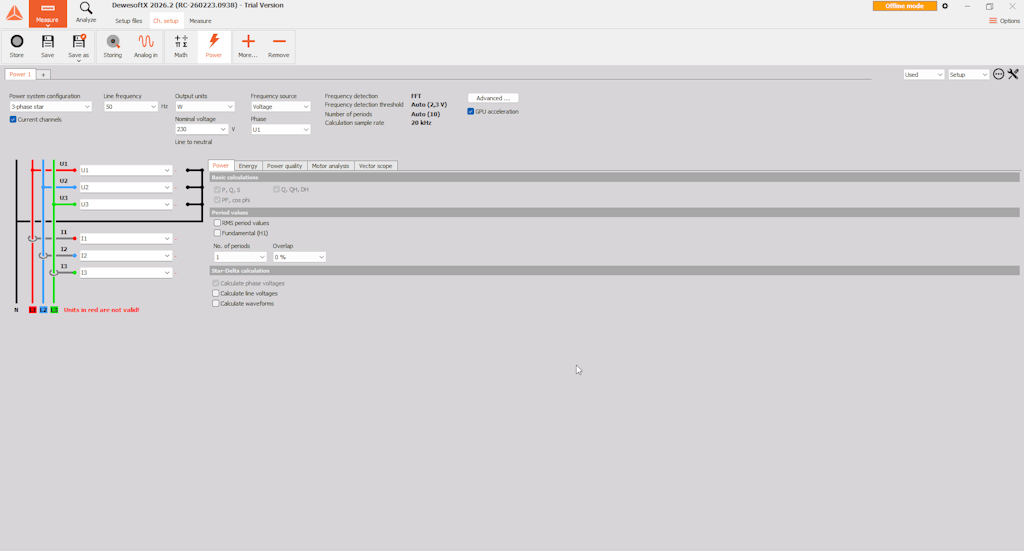

Das Modul zur Leistungsanalyse verfügt über eine überarbeitete Benutzeroberfläche sowie erweiterte Funktionen zur Frequenzerkennung. Diese Verbesserungen geben Anwendern mehr Kontrolle darüber, wie das Modul die Grundfrequenz ermittelt. Die Frequenz ist ein zentraler Parameter, der allen Leistungsberechnungen zugrunde liegt. Im neuen Fenster „Erweiterte Einstellungen“ können Benutzer nun zwischen zwei Algorithmen zur Frequenzbestimmung wählen:

·        FFT-basierte Bestimmung: Die bisher einzige verfügbare Methode. Sie analysiert das Frequenzspektrum und eignet sich besonders gut für verrauschte, sich jedoch langsam ändernde Signale.

·        Null-Durchgangsbasierte Bestimmung: Ideal für Anwendungen, die eine sehr schnelle Reaktion erfordern. Diese Methode bietet nun eine einstellbare Hysterese, die durch Rauschen oder Oberschwingungen verursachte, fehlerhafte Nulldurchgänge herausfiltert.

Analysator für elektrochemische Impedanzspektroskopie (EIS)

Batterietests haben sich weit über einfache Lade- und Entladezyklen hinaus entwickelt. Heute liegt der Fokus darauf, die zugrunde liegenden elektrochemischen Prozesse zu verstehen, Degradationsmechanismen zu identifizieren und tiefere Einblicke in Leistung und Zustand zu gewinnen. All dies ist jetzt mit dem EIS-Analysator möglich.
Durch Anwendung eines Frequenz-Sweeps und Messung der resultierenden Spannungs- und Stromantwort liefert der EIS-Analysator alle wichtigen Ergebnisse, die Sie von herkömmlichen EIS-Analysatoren erwarten würden.

Das Modul kann vollständig an Ihre Anforderungen angepasst werden – von Frequenzbestimmung und Visualisierung bis zur Auswahl der Ausgangskanäle – und bietet Ihnen vollständige Flexibilität bei der Einrichtung. Vordefinierte Anzeigen liefern alle wesentlichen Informationen auf einen Blick und ermöglichen eine schnelle und intuitive Übersicht der Berechnungen.
Und mit dem Nyquist-Diagramm erhalten Sie sofortige visuelle Einblicke in die Impedanz der Batterie, wodurch komplexes elektrochemisches Verhalten leichter interpretierbar wird.

Unterstützung neuer Hardware

Mit der Veröffentlichung von Dewesoft X 2026.2 erweitern wir die Hardwareunterstützung um eine Reihe neuer Hochleistungsgeräte und -module:

SIRIUS® XR System

• SIRIUS® XR9 System

• SIRIUS® XR5 System

• SIRIUS-XR-SBOX

SIRIUS® X / XHS Module

• SIRIUSir-XHS Rack Modul

• SIRIUSr X Rack Modul

• SIRIUS XHS-CHG Verstärker

• SIRIUS XHS Counter mit Support für variable Trigger

X-Line Module

• IOLITEi-X-4xUNI und SIRIUSi-X-8xUNI Vollständig isolierte Universalmodule

• IOLITEi-X-4xCAN-FD und SIRIUSi-X-8xCAN-FD Multikanal CAN-FD Module

IOLITE Module

• IOLITEir-8xRTD v3 Vollständig isolierte Module für Temperatur (RTD, Thermistoren), Widerstand und Spannungsmessungen

Diese Veröffentlichung stärkt das Dewesoft-Ökosystem weiter durch erhöhte Flexibilität, erweiterte Konnektivität und Unterstützung der neuesten Generation von Datenerfassungshardware.

Was ist sonst noch neu?

Weitere Details zu allen unten aufgeführten Funktionen finden Sie im Engineering Support Portal von Dewesoft:

• Export von CAN- und CAN-FD-Kanälen im MDF-Format

• Flexible Anpassung der y-Achsenposition im 2D-Graph-Widget

• Verbesserte Visualisierung mit kanalbasierter Farbgebung im Bar-Widget

• Orbit Analyse:

  • gefilterte Orbits, z. B. 1X, enthalten jetzt Informationen über die Position des Wellenzentrums.

  • Werte der harmonischen Kompensationstabelle werden jetzt basierend auf dem eingestellten Amplitudenformat dargestellt.

• Dip&Swell-Ereignisse gemäß IEC 61000-4-30

• Vordefinierte Anzeigen und Referenzkurven für Aircraft Leistung

DewesoftX 2026.2 ist ein kostenloses Update für alle Dewesoft-Kunden und kompatibel mit sämtlichen Dewesoft-Datenerfassungssystemen. Bitte laden Sie das Upgrade aus unserem Download Center Download-Center herunter, wo Sie auch ein Änderungsprotokoll mit allen kleineren Verbesserungen und Fehlerbehebungen finden.
