DewesoftX 2026.1 Release – Echtzeit-SRS, optimierte Modalanalyse und Steady-Speed-Modus für die Rotationsmaschinenanalyse

Wir freuen uns, die Veröffentlichung von DewesoftX 2026.1 mit umfangreichen Updates für unsere Analyse-Module und Plugins bekannt zu geben. Die Online-SRS-Analyse unterstützt jetzt Online-Verarbeitung für Echtzeit-Schock-Trends, während die optimierten Modal-Test- und Analysefunktionen Tausende von FRFs mit nativer Unterstützung verarbeiten. Human Body Vibration erhält grafische Hilfen zur Orientierung und die Rotationsmaschinenanalyse führt einen Steady-Speed-Betriebsmodus ein. Zusätzlich beinhaltet das Navion-Plugin jetzt einen Firmware-Uploader, und das DS-IMU-Plugin unterstützt die neue DS-IMU-N1-Einheit.

Kurzvideo über die neuen Funktionen

Sie möchten nicht so viel lesen? Dann gehen Sie direkt zum Video mit den neuen Funktionen!

Online SRS Analyse

Mit DewesoftX 2026.1 führen wir viele neue Funktionen für unser Stoßantwortspektrum-(SRS-)Anwendungsmodul ein.

Neuer Online-Verarbeitungsmodus

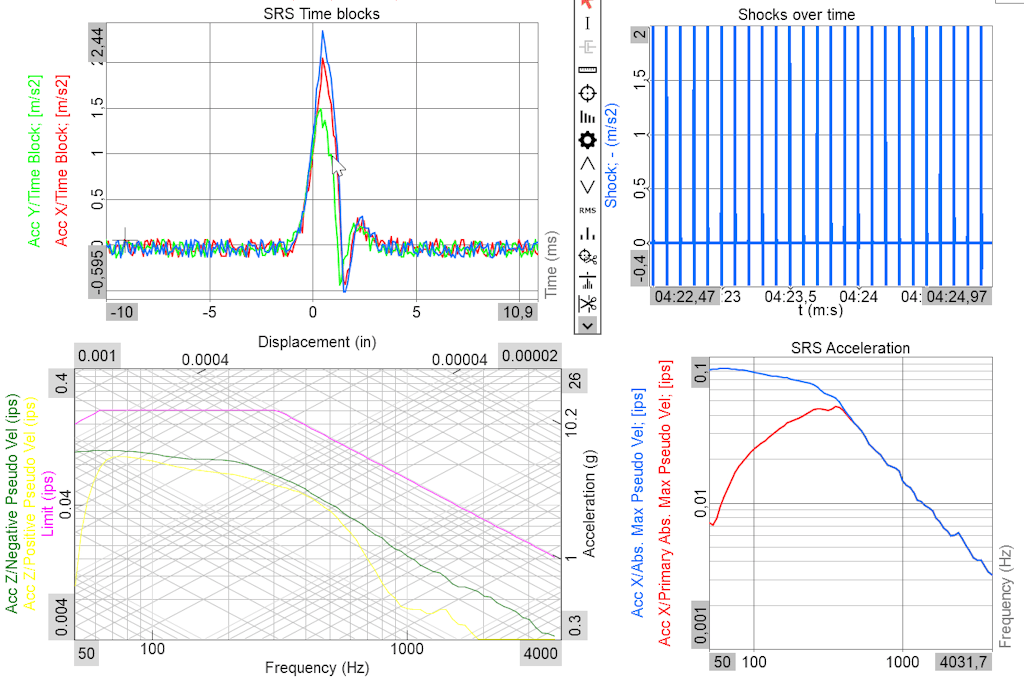

Es ist nun möglich, SRS während der Prüfung zu verarbeiten, wodurch eine Echtzeit-Überwachung für schnelle Iterationen und die Analyse von Schock-Trends ermöglicht wird. Wir haben die Leistung so optimiert, dass selbst höchste Anforderungen an Schockraten bei der Online-Verarbeitung zuverlässig gehandhabt werden. Das folgende Beispiel veranschaulicht SRS-Ergebnisse in der laufenden Verarbeitung mit einer hohen Erkennungsrate von Schocks.

Wie oben dargestellt, können Sie nun auch die getriggerten SRS-Zeitblöcke verfolgen, die für die SRS-Berechnungen verwendet werden. Diese Funktion ist eine große Hilfe bei der Bestimmung der optimalen Zeitdauern für die einzelnen Stoßabschnitte: Vorstoß (pre-shock), Stoß (shock) und Nachstoß (post-shock).

Grafische Hilfen zur Schockerkennungs-Konfiguration

Für jeden der Schockerkennungs-Modi hilft jetzt eine Illustration dabei zu verstehen, wie die von Ihnen definierten Eigenschaften den Verarbeitungsprozess beeinflussen.

Der unten dargestellte Dynamic-Modus ist der neu unterstützte Modus für die Online-Verarbeitung.

Unterstützung benutzerdefinierter Einheiten

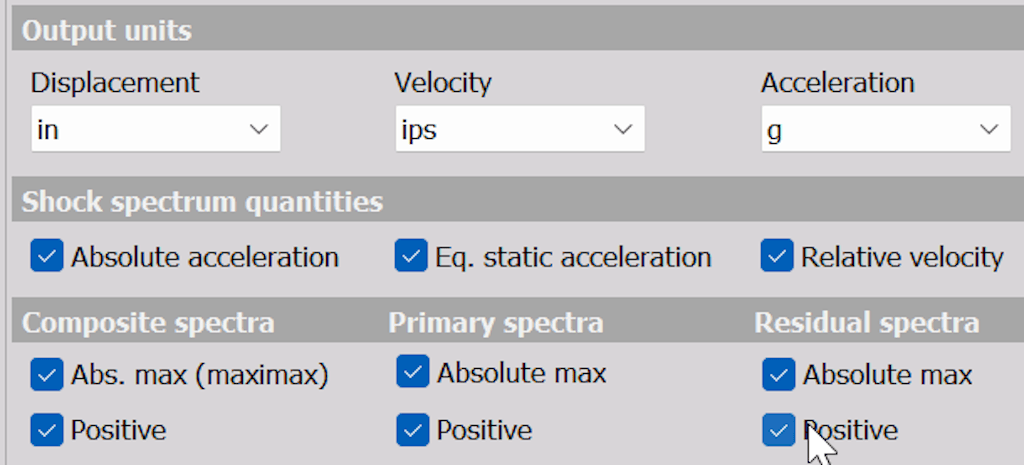

Das SRS-Modul verarbeitet jetzt alle im physikalischen Größen-Editor definierten Einheiten – egal ob Sie SI-Einheiten oder andere gebräuchliche Einheiten verwenden.

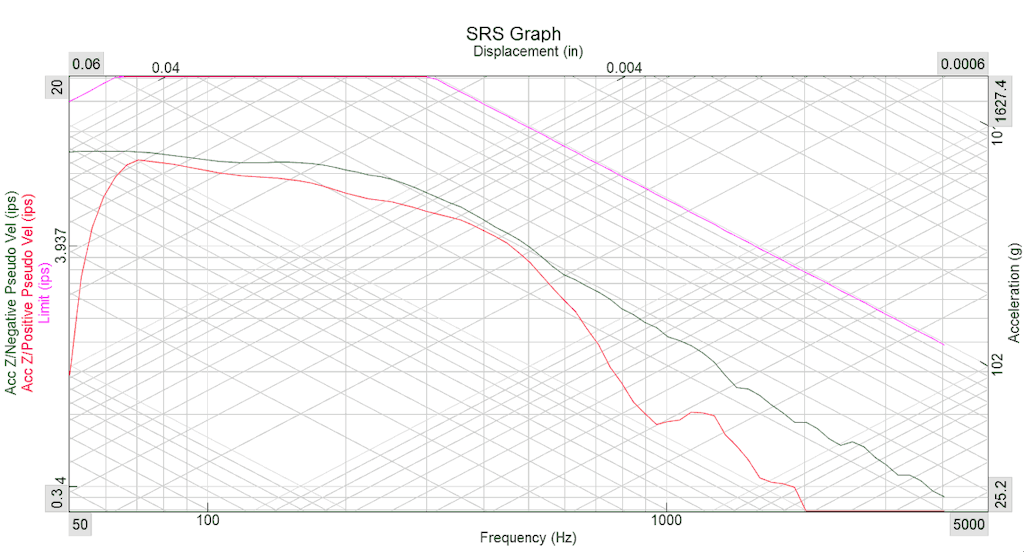

Verbesserte Interaktion des Pseudo-Geschwindigkeitsplots

Das spezielle Log-Log-SRS-Diagramm unterstützt jetzt den Online-Dynamic-Shock-Erkennungsmodus, und die Kopfzeile zeigt Cursorpositionen für alle Größenwerte an.

Zudem können Achsenanpassungen an allen vier Seiten vorgenommen werden.

Optimierte Modal-Test- und Analyse-Module

Die neuesten Updates für unsere Modal-Test- und Modalanalyse-Module stellen einen bedeutenden Fortschritt im Bereich der Verarbeitungskapazität dar, speziell optimiert für große, komplexe Ingenieurstrukturen. Wir haben beide Module so aktualisiert, dass sie mehrere Tausend Frequenzantwortfunktionen (FRFs) gleichzeitig verarbeiten können.

HVB (Human Body Vibration) – neue Funktionen

Um eine grafische Darstellung der Achsorientierung bereitzustellen, enthielt die vorherige HBV-Version bereits aktualisierte Setup-Abbildungen. Diese Verbesserungen werden in dieser Version fortgesetzt. Der HBV-Gewichtungsprozess umfasst mehrere Filterstufen. Jetzt sind für ausgewählte HBV-Filter Illustrationen verfügbar und das Modul unterstützt nativ Kanäle mit Sample-Rate-Divider-Funktionalität. Dies ermöglicht die gleichzeitige Erfassung hochfrequenter Signale sowie von HBV-Daten mit niedrigerer Abtastrate.

Um ein Höchstmaß an Datenintegrität zu gewährleisten, haben wir die HBV-Filter vollständig in unsere automatisierten Software-Filter-Testfälle integriert.

Effizienz ist entscheidend bei Mehrkanal-Setups. Das HBV-Modul unterstützt nun nativ Kanäle mit Sample-Rate-Divider. Diese Funktion ermöglicht es, auf einigen Kanälen (z. B. Akustik) Hochgeschwindigkeitsdaten zu erfassen, während gleichzeitig HBV-Daten mit einer niedrigeren Abtastrate aufgezeichnet werden.

Dedizierte Steady-Speed-Betriebsmodi in der Rotationsmaschinenanalyse

Sowohl das Order- als auch das Orbit-Analyse-Modul für rotierende Maschinen unterstützen jetzt einen dedizierten Betriebsmodus für konstante Drehzahl.

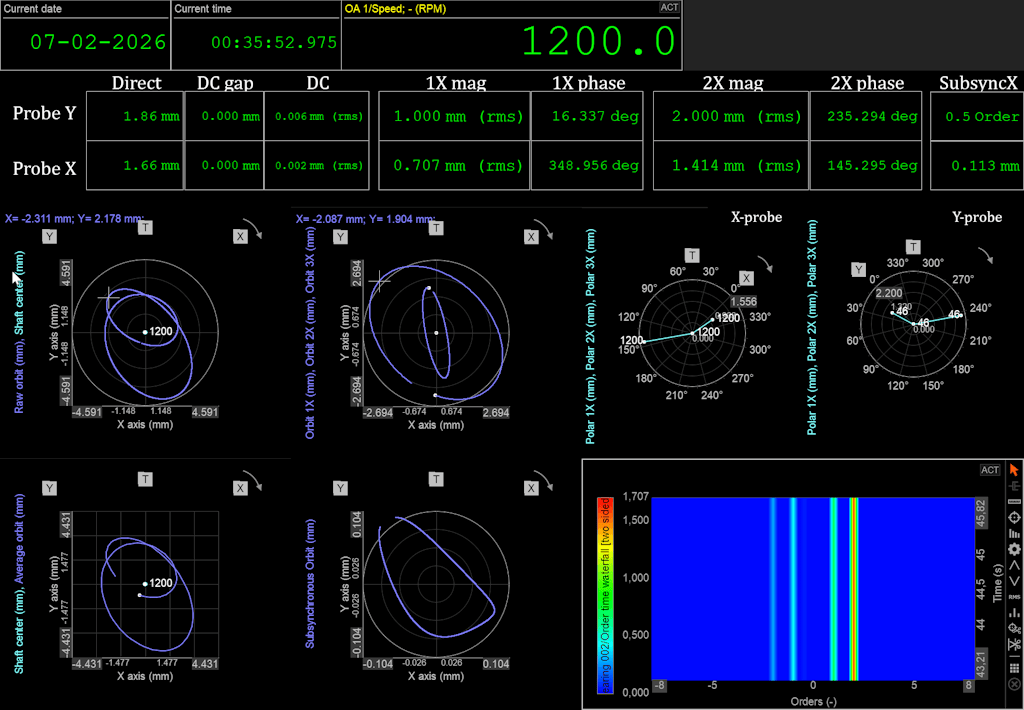

Mit dem Steady-Speed-Modus werden dedizierte, vordefinierte Messanzeige-Templates bereitgestellt:

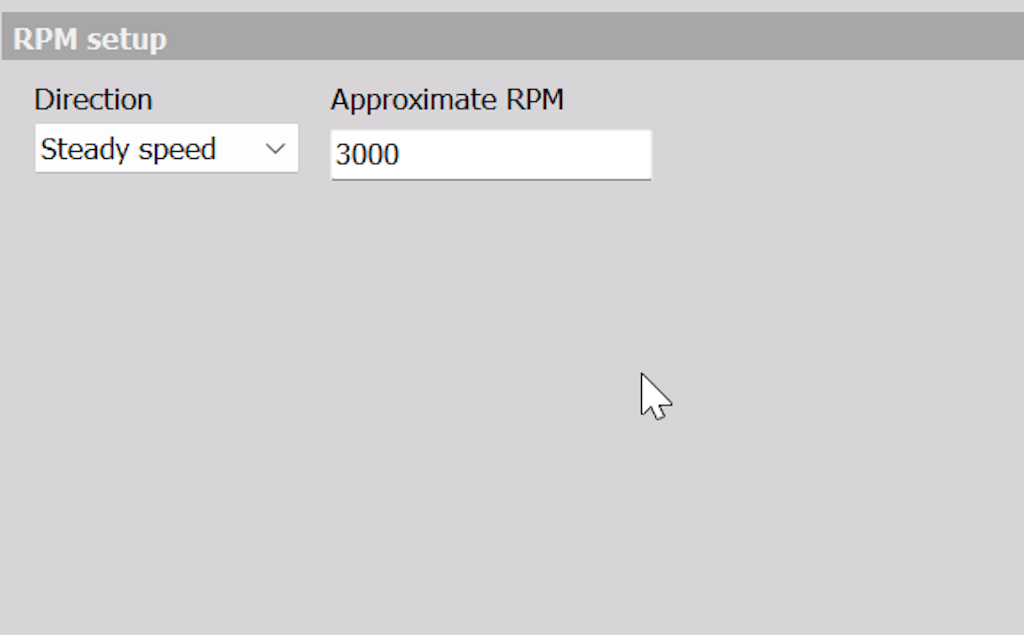

Im Steady-Speed-Modus gibt es keine Speed-Bin-Einstellungen wie Delta sowie untere und obere RPM-Grenzen.

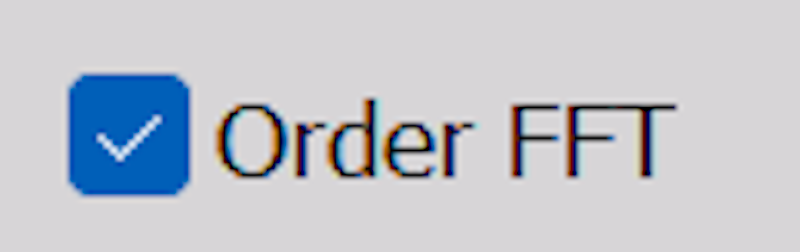

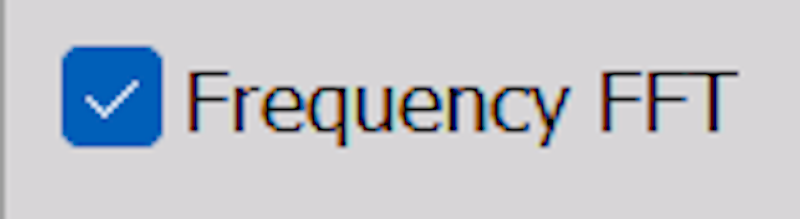

Anstelle von FFT-vs.-Speed-Waterfall-Ergebnissen bietet der Steady-Speed-Modus zwei neue FFT-Ausgänge, die Daten über alle Drehzahlen hinweg enthalten.

Firmware-Upgrade-Funktion im Navion-Plugin

Mit dem neuesten Navion Plugin v2.0.0 wird ein neuer Firmware-Uploader eingeführt, der es Ihnen ermöglicht, Firmware direkt in DewesoftX zu aktualisieren oder auf eine frühere Version zurückzusetzen.

Zusätzlich werden folgende Funktionen ergänzt: Roh-GNSS-NMEA-0183-Ausgabe mit 1 Hz oder 10 Hz, eine Reconnect-Funktionalität und eine Änderung der Standard-IP-Adresse auf 192.168.0.4. Es werden auch Konfigurationsoptionen für „Rover mit Moving Base“ und „Moving RTK Base“ hinzugefügt (benötigt ggf. zusätzliche Lizenz).

DS-IMU-N1-Unterstützung im DS-IMU-Plugin

Mit der Veröffentlichung des DS-IMU plugin v4.0.0 wird die Unterstützung für die neue single-antenna Inertial-Navigationseinheit DS-IMU-N1 eingeführt. Die DS-IMU-N1-Einheit ersetzt das auslaufende DS-IMU1-Modell und gewährleistet einen reibungslosen Übergang bei gleichzeitig verbesserter Leistung und Zuverlässigkeit im Messaufbau.

Was ist sonst noch neu?

Auf der Support-Seite finden Sie zusätzliche Details zu den unten aufgeführten Funktionen.

• Der Online-Installer aktiviert jetzt automatisch Async Index Structure, was die Datenvisualisierung über Widgets hinweg verbessert.

• Das CEA Modul erhält Updates mit dynamischen Shims und weiteren Funktionen.

• Time-region-Marker lassen sich jetzt auf mehrere Kanäle gleichzeitig anwenden.

• Der Sequencer-Workflow zeigt nun hervorgehobene Verbindungslinien zwischen Aktionsblöcken.

• Die Order Analyse unterstützt jetzt FFT-vs-Time-Waterfall-Ergebnisse.

• FFT Analyse bietet skalare Ausgänge für Peak- und PkPk-Werte.

• Für Sound Power-Setups stehen neue Illustrationen zur Verfügung.

DewesoftX 2026.1 ist ein kostenloses Update für alle Dewesoft-Kunden und kompatibel mit allen Dewesoft-Datenerfassungssystemen. Laden Sie das Upgrade im Download-Center herunter, wo Sie auch das vollständige Änderungsprotokoll mit allen kleineren Verbesserungen und Fehlerbehebungen finden.
