Die DewesoftX 2024.5 – optimierungen im Modal-Test, in der Schallleistungsanalyse, uvm.

Modal Test – Verbesserungen für Einzelanwender

Die Verbesserungen im Modaltest-Modul ermöglichen eine optimierte Bedienung bei Impakttests. Ein Bediener kann vor Ort eine vollständige Messung mit dem Impakthammer ohne einen einzigen Klick durchführen, was die Testdauer erheblich reduziert.

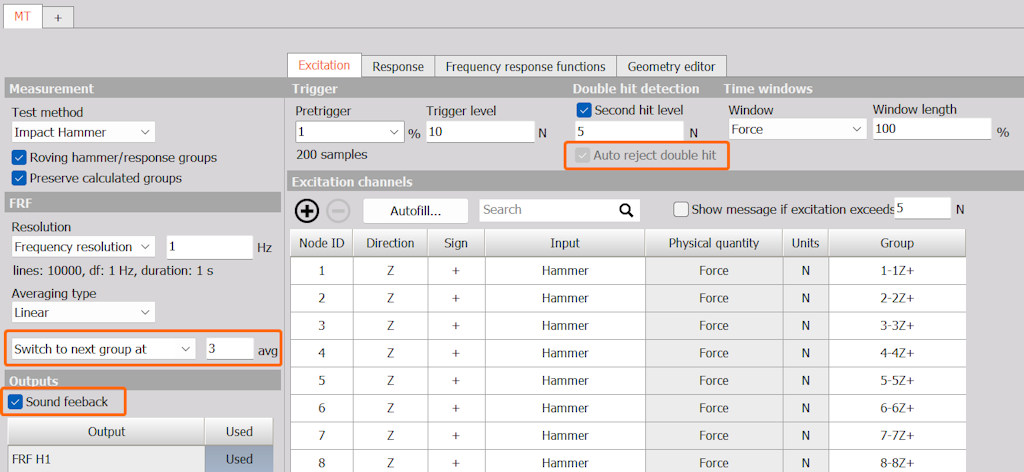

Neue Funktionen und Verbesserungen:

• Automatische Erkennung und Ablehnung von Doppelschlägen.

• Automatischer Wechsel zur nächsten Messgruppe, sobald die gewünschte Anzahl an Schlägen erreicht ist.

Neuerungen im Messmodus:

• Ein akustisches Feedback signalisiert, ob der letzte Schlag akzeptiert wurde und welche Gruppe als Nächstes gemessen wird.

Funktionen in den Einstellungen:

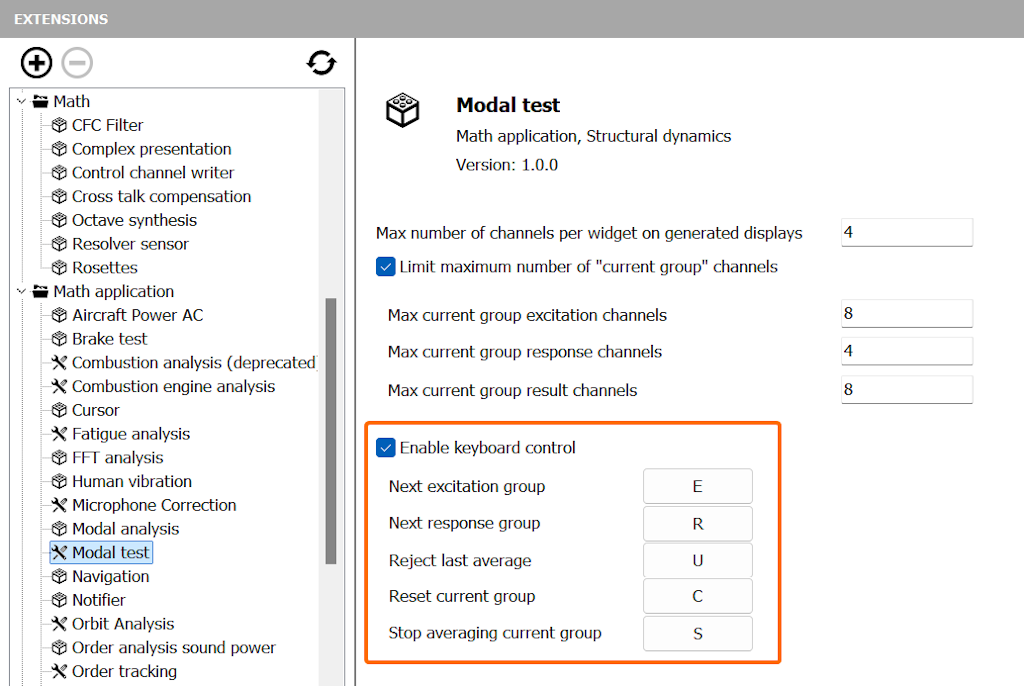

• Manuelle Steuerung über Tastenkombinationen, um Gruppen zu navigieren, Messungen zurückzusetzen oder aktive Mittelungen zu stoppen.

• Der Fortschrittskanal zeigt nun die Anzahl der Mittelwerte pro Messgruppe an.

Optimierungen im Schallleistungsmodul

Schallleistung ist ein entscheidender Wert für die Bewertung der Energieemission einer Schallquelle. Wir haben zahlreiche Funktionen des Schallleistungsmoduls verbessert und neue Features hinzugefügt.

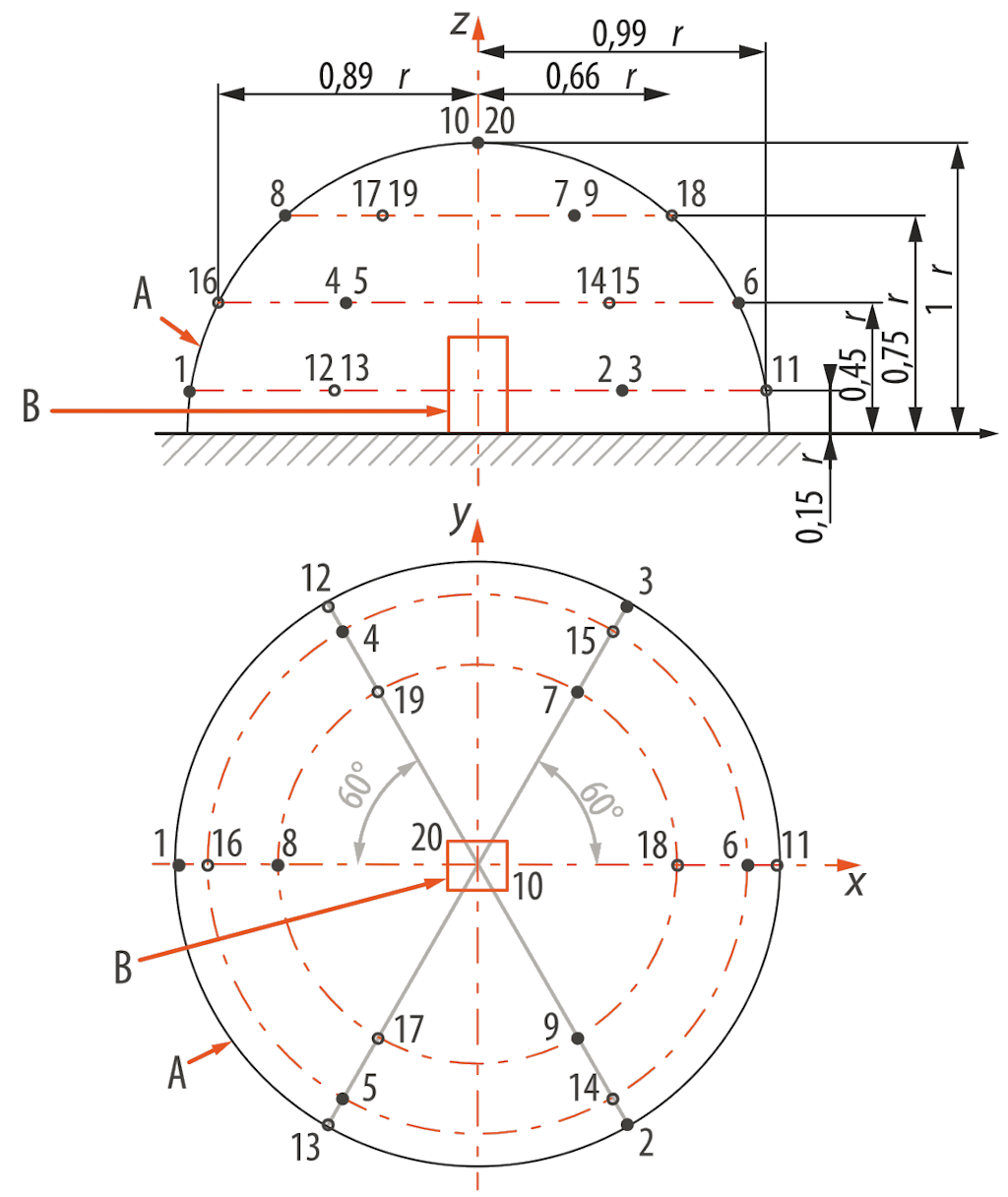

• Aktualisierte Bilder der Mikrofonkonfigurationen basierend auf Standards wie ISO 3744 und ISO 6395.

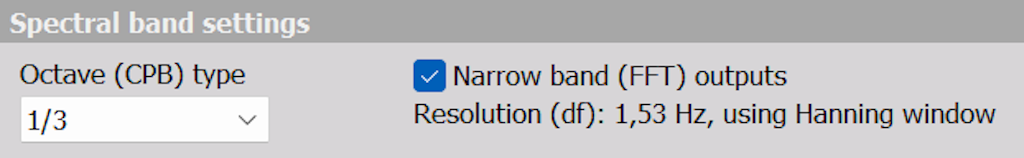

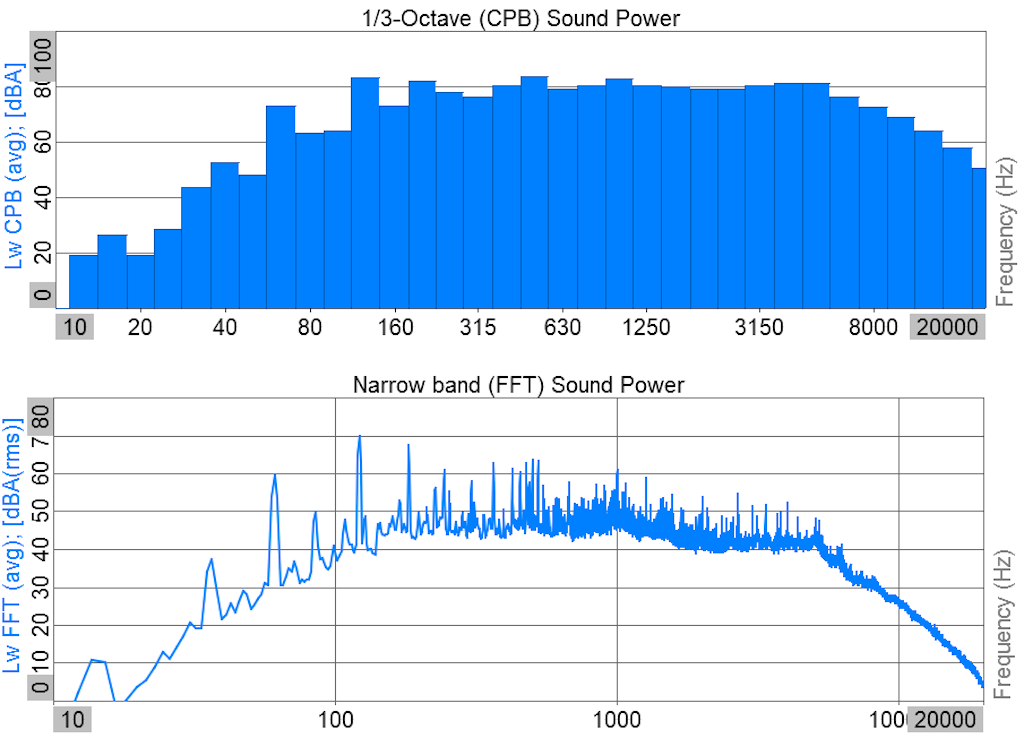

• Unterstützung von Schmalband- FFT-Analysen parallel zu ⅓-Oktavbändern (CPB).

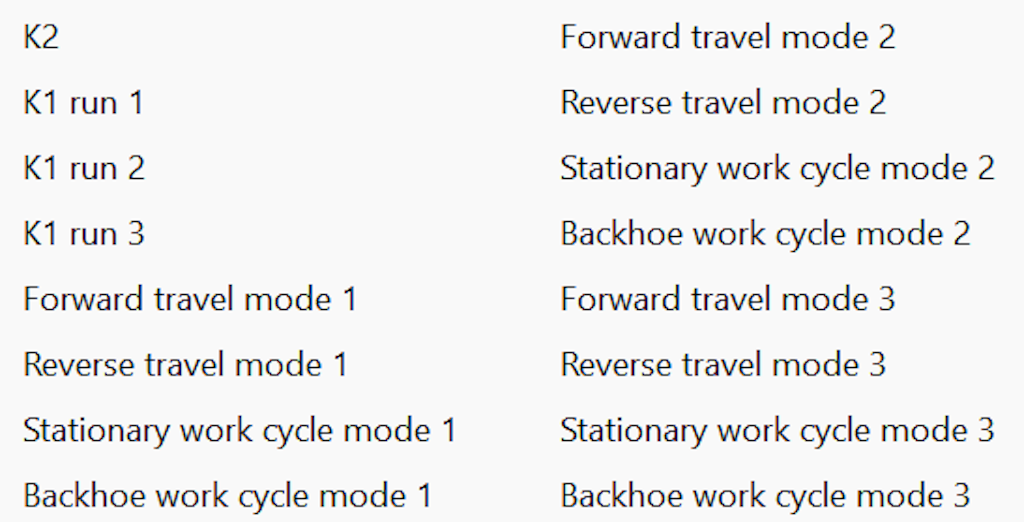

• Neuberechnung von Ergebnissen über mehrere Testzyklen hinweg, wie etwa nach ISO 6395.

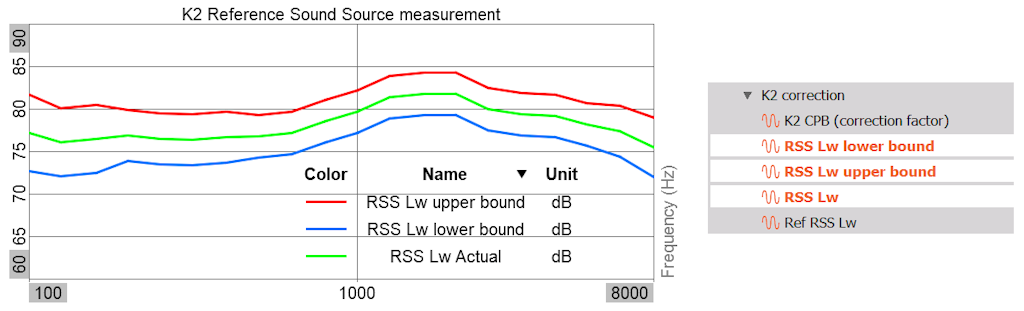

• Verbesserte Hintergrundgeräusch- und Raumkorrekturmessungen (K1 und K2), inklusive Export-/Import-Funktionen und Toleranzintervalle.

Weitere Verbesserungen

• Bessere Kanalorganisation.

• Zusätzliche Mikrofonpositionstabellen.

• Unterstützung für apparente Richtwirkung und getrennte Triggerbedingungen für Start/Stopp.

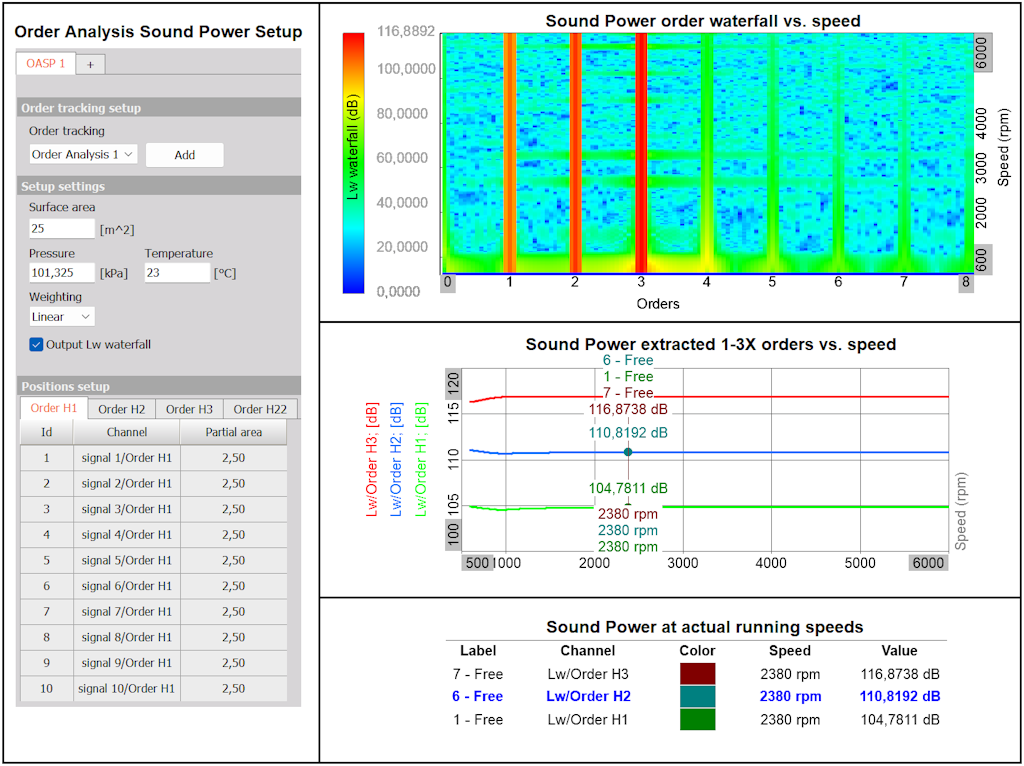

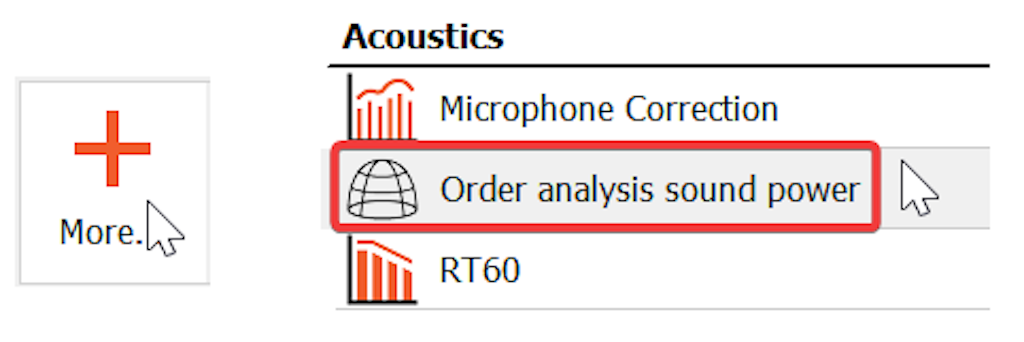

Neues Plugin: Ordnungsbasierte Schallleistung

• Analyse der Schallleistung auf Basis von Ordnungsanalyse (Order Analysis Sound Power, OASP).

• Mit der ordnungsbasierten Schallleistung können Sie die Schallleistungsemission einzelner rotierender Komponenten analysieren, indem Sie die Ordnungen der Schallleistungsemission betrachten.

• Hilfreich, um einzelne rotierende Komponenten zu identifizieren, die modifiziert werden müssen, um Kriterien zu erfüllen.

• Das Modul Ordnungsbasierte Schallleistung benötigt das Schalleistungsmodul sowie auch das Ordnungsanalysemodul.

Verbesserte Handhabung asynchroner Daten

DewesoftX wurde stets darauf ausgelegt, hohe Abtastraten mit maximaler Effizienz zu bewältigen. Allerdings stellte die Verarbeitung nicht äquidistanter Samples, beispielsweise aus asynchronen Datenquellen wie CAN, in der Vergangenheit Herausforderungen dar.

Mit unseren neuesten Backend-Verbesserungen ist der Umgang mit asynchronen Daten deutlich effizienter und schneller. Diese Verbesserungen machen das Speichern, Abrufen und Visualisieren asynchroner Daten wesentlich einfacher.

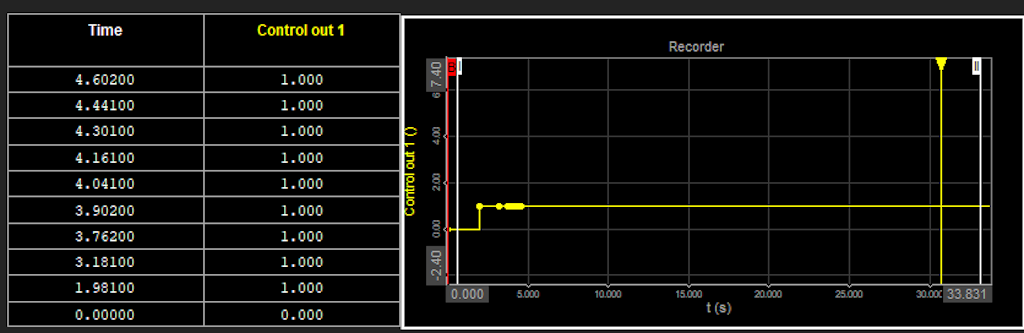

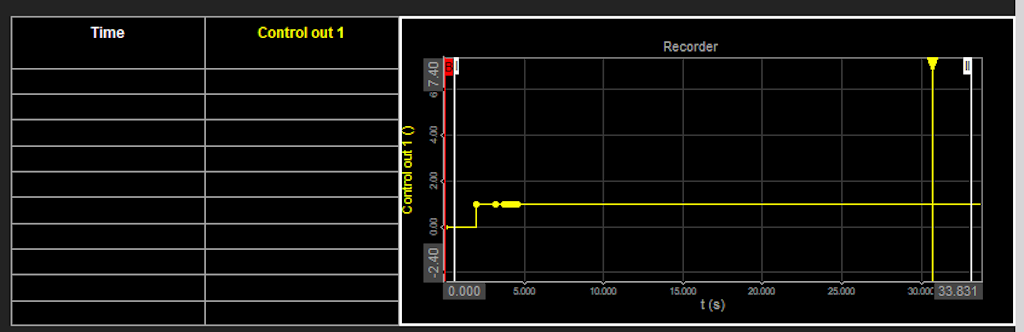

Ein Beispiel für diese Verbesserungen ist die Darstellung asynchroner Daten im Wertetabelle-Widget. In dieser neuen Version sind alle Samples für Kanäle mit asynchronen Zeitstempeln in der Tabelle sichtbar, unabhängig von der Position des gelben Cursors. Mit anderen Worten: DewesoftX kann jedes Sample aus diesen Kanälen schnell lokalisieren und anzeigen und ermöglicht so einen mühelosen und effektiven Datenzugriff für Ihre Analyse.

Verbesserte Excel-Exportfunktion

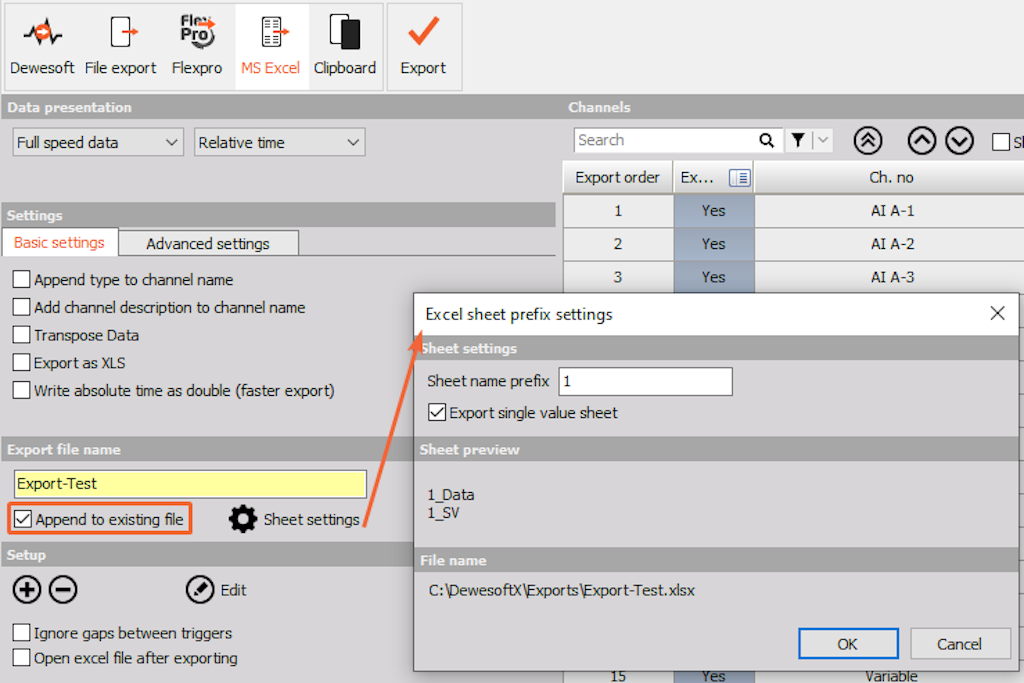

Die neue Exportfunktion ermöglicht das Speichern mehrerer Datensätze oder Segmente als separate Blätter in einer einzigen Excel-Datei. Dies ist besonders nützlich für Vergleichsanalysen zwischen Testläufen oder verschiedenen Betriebszuständen.

Auf die Funktion kann unter Analyse im Excel-Exportmodul zugegriffen werden.

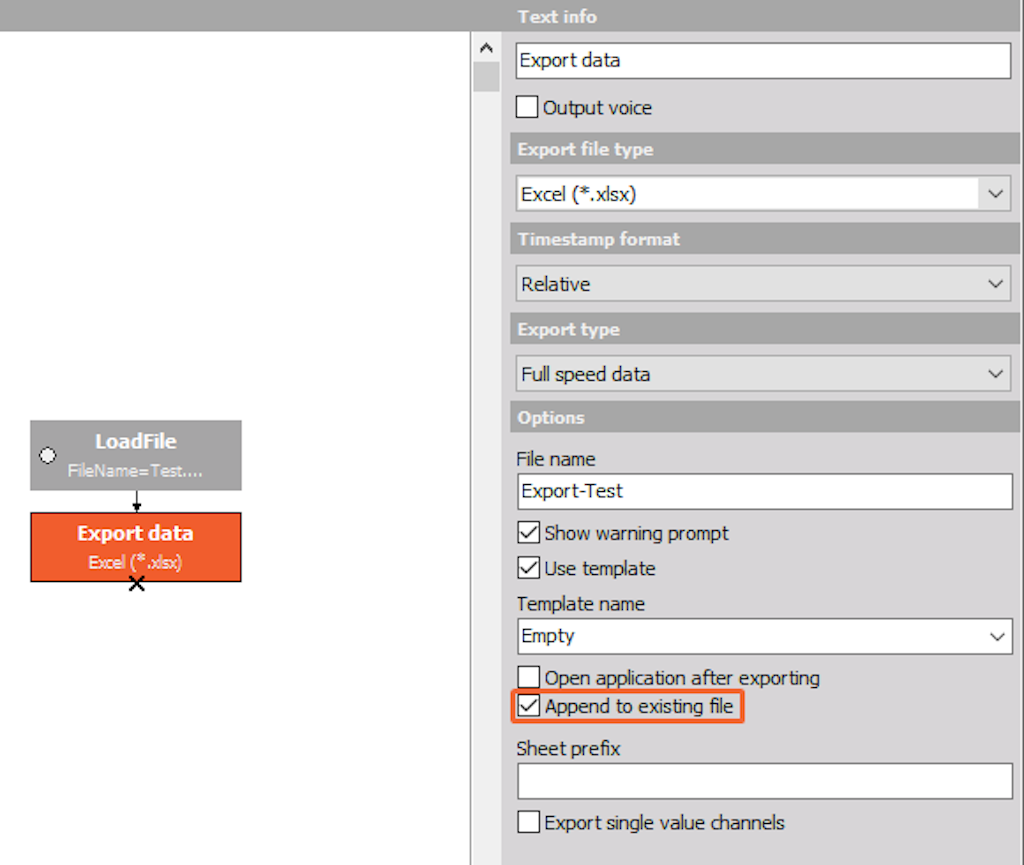

Diese Funktionalität ist auch im Sequenzer integriert und ermöglich eine verbesserte Automatisierung des Exports.

Neues CMP-Plugin für ASAM CMP und TECMP Streams

CMP (Control Measurement Protocol) ist ein neues Plugin, das zu DewesoftX 2024.5 hinzugefügt wurde. Es kann Streams von ASAM CMP (Capture Module Protocol) und Technica Engineering TECMP (Technically Enhanced Capture Module Protocol) dekodieren. CMP-Netzwerke bestehen aus Capture-Modulen und Datenempfängern (z.B. Datenlogger oder PC). Capture-Module wandeln Daten aus verschiedenen Quellen in CMP-Pakete um und streamen sie im Netzwerk. Einer oder mehrere Datenempfänger können Streams protokollieren. Die Implementierung des CMP-Plugins basiert auf der Open-Source-ASAM-CMP-Bibliothek, die Teil von openDAQ ist.

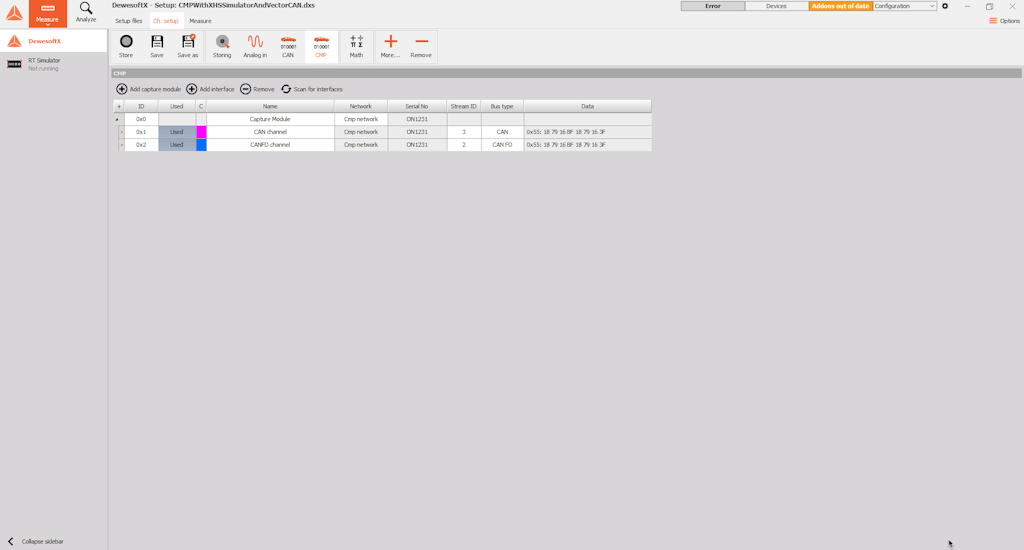

Das CMP-Plugin ermöglicht es dem PC, auf dem DewesoftX läuft, als Datensenke im Netzwerk zu fungieren, indem es die Datenpakete in entsprechende DewesoftX-Kanäle umwandelt. Diese können in entsprechenden Automotive-Busmodulen wie CAN und LIN verwendet oder von anderen DewesoftX-Modulen verarbeitet werden.

Mit diesem Plugin können Sie Daten von jeder Drittanbieter-Hardware abrufen, die ASAM CMP- oder TECMP-Pakete streamt. Zukünftige Updates basierend auf der Kundennachfrage werden auch die Unterstützung anderer Busse umfassen.

Weitere Neuerungen

Zusätzliche Verbesserungen umfassen: (Details dazu finden Sie im Engineering Support Portal)

• Neue Optionen in den Mathe-Modulen und Kanalansichten.

• Verbesserte Anzeige von Abtastraten.

• Neue Option zum Erstellen einer Vektorreferenzkurve aus aktuellen Werten des Eingabekanals.

• Der zuletzt mit im Halteglied erfasste Wert wird nun in der Setup-Datei gespeichert und als Startwert für die nächste Messung festgelegt.

• Die Berechnung von Smax ist nun im Orbit Analyse Modul möglich.

• Neuerungen im Counter Modul und in der Counter Mathematik.

• Optimierungen in den Hardwareeinstellungen.

• Unterstützung neuer Geräte wie IOLITE-4xDO in OBSIDIAN Geräten.

DewesoftX 2024.5 ist ein kostenloses Update für alle Dewesoft-Kunden und kompatibel mit allen Dewesoft-Datenerfassungssystemen. Laden Sie das Update aus unserem Download-Center herunter, wo auch ein Änderungsprotokoll mit allen kleineren Verbesserungen und Fehlerbehebungen zu finden ist.
