Quão simples é aprender a utilizar o DewesoftX? O nosso software de aquisição de dados

Mesmo sendo um software potente e completo, também é fácil de se aprender a operá-lo. A interface é intuitiva e simples, e também conta com a integração perfeita entre hardware Dewesoft e software, o que contribui mais ainda para a facilidade de uso.

Esse artigo irá guiá-lo por todos os passos básicos para demonstrar o quão simples é operar e aprender sobre o DSX.

Preparado? Então vamos começar.

O software se integra perfeitamente ao hardware da Dewesoft e é compatível com diversos dispositivos e sensores de terceiros. O DewesoftX oferece ferramentas avançadas para processamento de sinais, sincronização e análise. Além disso, é altamente personalizável, permitindo que os usuários ajustem o software às suas necessidades de teste de forma rápida e fácil.

Modo de medição

O “Measure mode” ou “Modo de medição” dentro do DewesoftX é onde você configura e realiza medições. Dentro da aba é possível definir:

  • Configurações de canais

  • Configurações matemáticas

  • Configurar e controlar a estratégia de armazenamento dos dados

  • Definir a tela de medição e customizá-la com os widgets

Arquivos setup

Quando o DewesoftX abre a primeira vez, ele automaticamente abre na tela de configuração de Arquivo Setup, onde irá aparecer todos os arquivos dessa categoria disponíveis. Para carregar um, utilize o clique duplo e as informações e configurações serão carregadas.

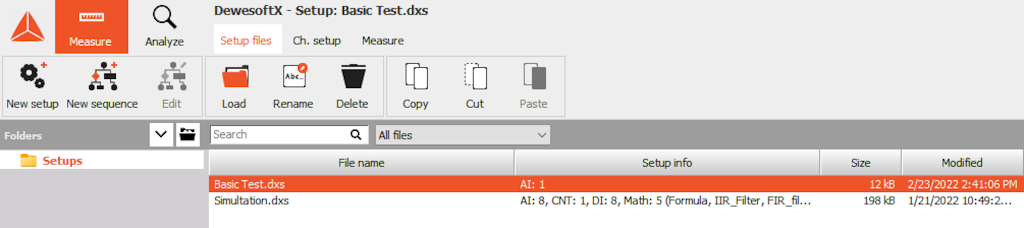

Figura 1: Arquivos Setup

Agora, vamos criar um novo setup do zero e aprender como esse arquivo funciona e o que controla. Por favor, clique no ícone de Novo Setup (a imagem de duas engrenagens pretas), isso irá abrir a tela de Configuração de Canais, como mostra a próxima imagem.

Configuração de canais

Seu sistema irá mostrar vários tipos e quantidade de canais de entrada dependendo do(s) seu(s) hardware Dewesoft. Repare que o ícone Entradas Analógicas está ativado como padrão, então as entradas analógicas são mostradas na parte central da tela.

NOTA: Se você não possui nenhum hardware DAQ, você pode utilizar o DewesoftX no modo demo. Simplesmente clique com o botão direito no botão da coluna dos Nomes dos Amplificadores para selecionar o amplificador virtual “demo” para cada canal. Esse foi o método utilizado para a captura de tela abaixo, é possível selecionar módulos USB (SIRIUS, DEWE-43A), módulos RT DAQ (IOLITE, KRYPTON, XHS), e módulos EtherCAT (KRYPTON, IOLITE).

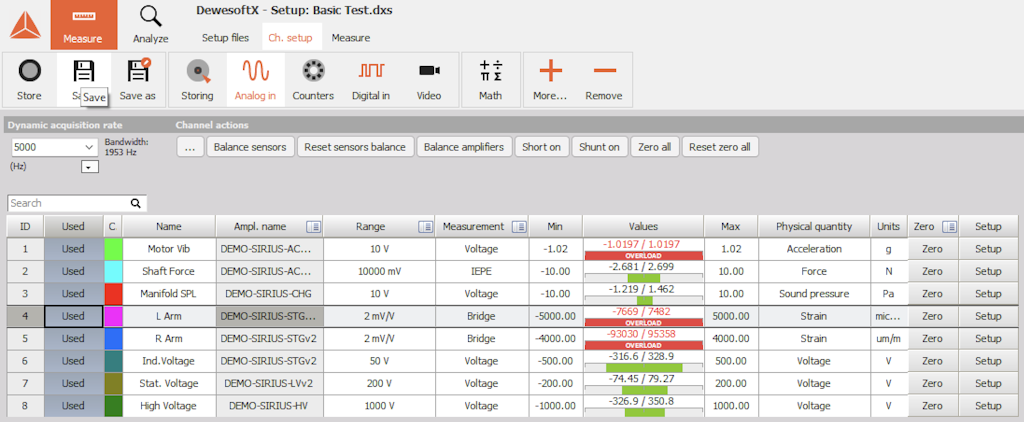

Figura 2: Tela de configuração de canais

É possível habilitar a gravação dos canais alternando o botão Usado no lado esquerdo da lista. Na captura de tela acima, todos os canais analógicos serão gravados. No entanto, você pode desativar qualquer canal para Não Usado com um único clique.

As cores são atribuídas por padrão, mas você pode alterá-las clicando em qualquer ícone de cor. Os canais também recebem nomes padrão, mas você pode inserir os nomes que preferir. É simples assim. Outras colunas mostram informações essenciais sobre cada canal. Observe o gráfico de barras em movimento que exibe os valores de entrada “em tempo real”. As configurações de valores limite e as unidades de engenharia também são exibidas na tabela.

Os botões das duas últimas colunas são:

  • Botão Zero: Remove o offset (deslocamento de amplitude) do sinal DC, ajustando a baseline para 0.

  • Botão Setup: Descrito na próxima seção.

Configurando os canais

O DewesoftX suporta vários tipos de canais de entrada. De sinais analógicos a digitais, vídeos, protocolos de rede como CAN/CAN FD, Ethernet, OPC UA e mais.

Entradas analógicas

Clique no botão Setup de qualquer canal analógico para visualizar a tela de configuração do mesmo:

Figura 3: Tela de configuração do amplificador

Nessa janela, é possível selecionar a faixa de medição, definir as unidades de engenharia, escalonamento e outras opções. A interface se adapta automaticamente ao tipo de amplificador conectado àquele canal. Por exemplo, um amplificador para strain gauge terá opções diferentes de um termopar ou acelerômetro. A tela de configuração se ajusta automaticamente conforme o hardware detectado. Graças à integração entre hardware e software, o DewesoftX reconhece automaticamente qual amplificador está presente em cada canal. A imagem acima mostra uma configuração típica de amplificador de tensão. As linhas de sinal e até mesmo o esquema dos pinos do conector são exibidos graficamente.

Amplificadores de entrada de baixa tensão podem ser adquiridos com conectores BNC de 2 pinos, tipo banana ou conectores multipinos. Estes últimos normalmente incluem pinos para excitação de sensores e até suporte a TEDS para identificação automática do sensor. O software DewesoftX oferece suporte completo ao padrão TEDS e exibe o diagrama de pinagem correspondente ao seu hardware.

Os engenheiros costumam apreciar a visualização em tempo real da forma de onda, que muda dinamicamente conforme a faixa e configurações selecionadas. O escalonamento linear também é fácil de configurar, seja pelo método de dois pontos ou por função matemática (y = mx + b). A calibração direta do sinal em tempo real também está disponível, tanto para sinais DC (média) quanto AC (RMS AC). O DewesoftX também permite escalonamento não linear, utilizando métodos por tabela ou polinomiais — falaremos mais sobre isso em um artigo futuro.DICA: É possível acessar ajuda detalhada a qualquer momento no DewesoftX pressionando F1 no teclado.

DICA: É possível acessar ajuda detalhada a qualquer momento no DewesoftX pressionando F1 no teclado.

Entradas de contador

A maioria dos sistemas Dewesoft conta com uma ou mais entradas SuperCounter®. Elas permitem a conexão com sensores de rotação (RPM e tacômetros), encoders incrementais, encoders quadratura, entre outros. Também podem ser usadas para contagem de eventos (subida/descida), medições de tempo, largura de pulso e muito mais. A configuração desses canais é simples e intuitiva — basta clicar no botão Configurar do contador desejado.

Figura 4. Tela de configuração da entrada contadora (SuperCounter®)

Entradas digitais

Os SuperCounters da Dewesoft também podem ser utilizados como três entradas digitais discretas, se preferir! Módulos dedicados de hardware para entrada (e saída) digital estão disponíveis para todos os sistemas Dewesoft. As entradas digitais são fáceis de configurar, já que possuem apenas dois estados: ligado e desligado. Elas podem ser usadas para acionar o início ou término de uma gravação, além de poderem ser utilizadas no motor de cálculo (math engine) para diversas funções.

Figura 5. Tela de configuração de entrada digital

Assim como nas entradas analógicas, basta clicar no botão Configurar na coluna da direita para ajustar suas entradas digitais.

Entrada de vídeo

Estão disponíveis câmeras síncronas de alta velocidade, mas também é possível utilizar webcams compatíveis com DirectX para aplicações menos exigentes. As webcams se sincronizam por software, com precisão na ordem de centenas de milissegundos. Já as câmeras da Dewesoft realizam a sincronização por hardware, com alinhamento de dados na ordem de microssegundos — e conseguem gravar em velocidades bem superiores às webcams comuns.

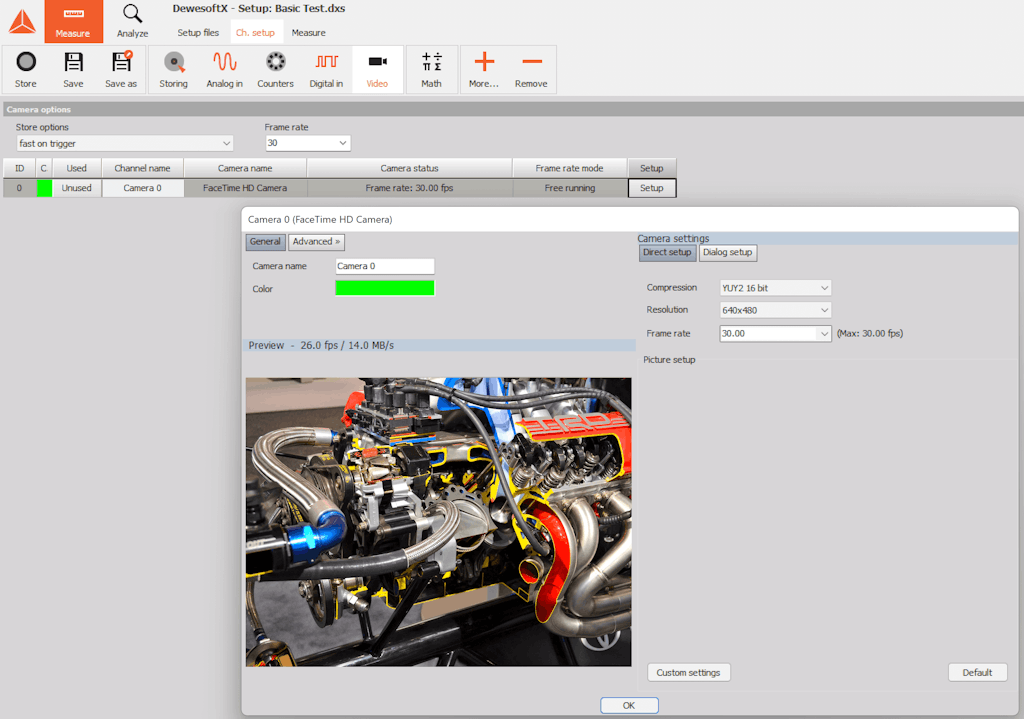

Figura 6. Tela de configuração da câmera de vídeo

Adicionar vídeo aos seus dados fornece um contexto essencial. Ver o que ocorreu durante o teste ajuda a interpretar melhor os resultados. Quando os dados são exibidos em gráficos, fica mais fácil identificar tendências e detectar anomalias. Abaixo está um exemplo da reprodução de um teste de relé com uma DS-CAM de alta velocidade.

Figura 7. Vídeo de medição de teste de impacto usando uma DS-CAM sincronizada

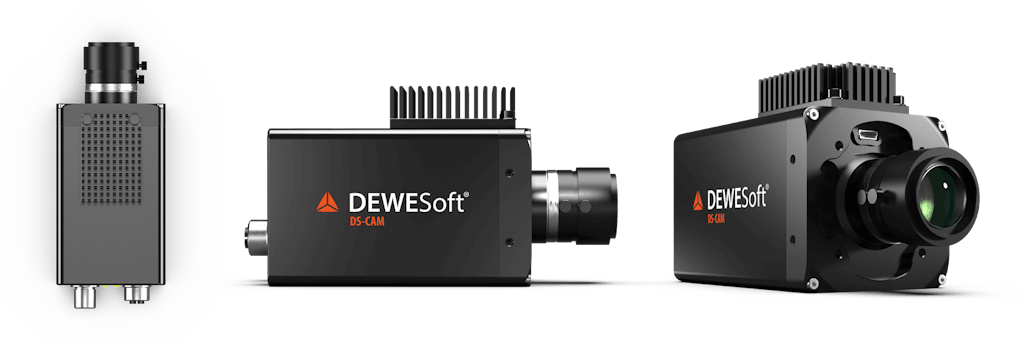

Figura 8. Vários modelos de câmeras DS-CAM

Conecte uma ou mais câmeras industriais da série DS para obter maiores velocidades e sincronização perfeita. As câmeras DS-CAM oferecem vídeo em alta velocidade com até 333 quadros por segundo (fps) em resolução Full HD. Ao reduzir a resolução, é possível atingir até 600 fps. Utilizando uma das interfaces CAM-BOX, é possível configurar sistemas com oito câmeras rodando a 333 fps cada, em Full HD.

NOTA: O DewesoftX oferece suporte a diversos tipos de câmeras de vídeo:

  • Câmeras DirectX

  • Câmeras sincronizadas DS-CAM da Dewesoft

  • Câmeras de alta velocidade da Photron®

  • Câmeras infravermelhas da OPTRIS®

  • Câmeras IP da Dewesoft

Pronto! Já temos alguns canais configurados e prontos para gravação. Pulamos a definição da taxa de amostragem e modo de gravação por enquanto, mas eles estão operando com os valores padrão. Vamos seguir para o próximo passo.

Design de tela flexível

Uma das primeiras inovações da Dewesoft foi o design de tela flexível — e seguimos aprimorando essa funcionalidade. Você pode arrastar e soltar widgets diretamente na tela. Entre os widgets disponíveis estão gráficos do tipo gravador (recorder), osciloscópios, medidores digitais e analógicos, gráficos FFT e muitos outros. Você pode redimensionar e posicionar cada elemento livremente, além de atribuir qualquer canal a eles. Se quiser, pode criar múltiplas telas — tudo isso é salvo automaticamente no arquivo de configuração.

Modo de medição

Clique em Medir (Measure) na barra de menu para exibir as suas telas de medição. Uma tela padrão do tipo gravador será exibida inicialmente, com um ícone de destaque na barra de menu horizontal.

Na parte esquerda da tela, você verá as propriedades do widget selecionado. Aqui, é possível configurar a aparência e o comportamento do widget. Por exemplo, você pode optar por exibir os dados como RMS, média (AVE) ou forma de onda pico a pico. Também é possível controlar a exibição de grades e outros aspectos visuais.

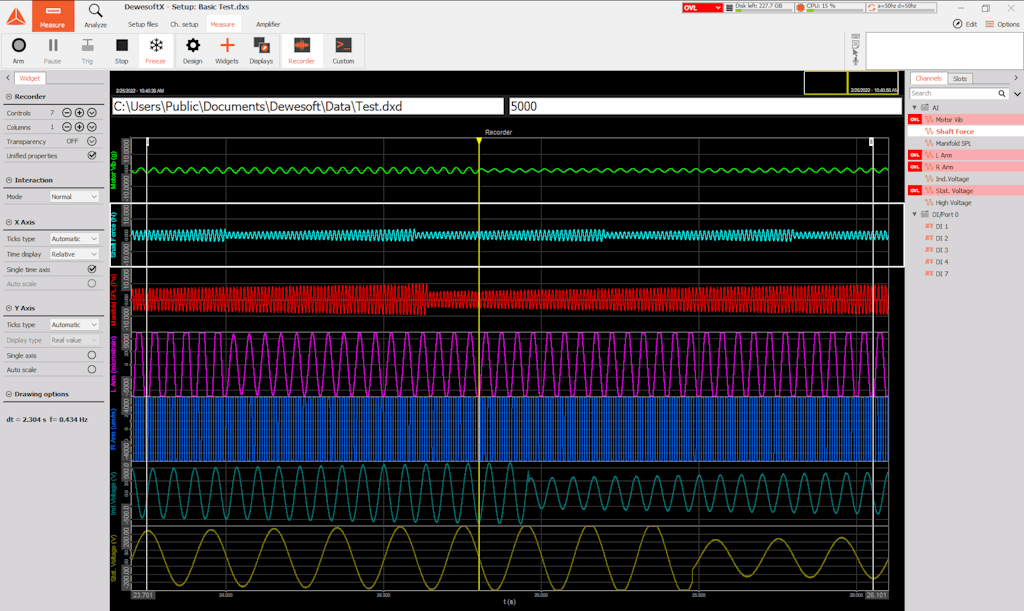

Figura 9. Tela padrão do gravador

Na parte direita da tela, é exibida a lista de canais. Todos os canais definidos na tela de configuração aparecem aqui. Atribuí-los a um widget é simples: selecione o widget e clique no canal desejado na lista.

DICA:

  • O lado esquerdo mostra as propriedades do widget selecionado

  • O lado direito exibe a lista de canais

  • Os canais são agrupados por tipo (analógico, digital, CAN BUS, etc.), facilitando a organização e localização

Widgets de Exibição

Ao clicar no ícone + widgets, uma lista de widgets será exibida. Você pode optar por visualizar apenas os seus favoritos ou todos os disponíveis. Quer adicionar um novo gráfico de osciloscópio? Basta clicar no item da lista e ele será inserido na tela. O DewesoftX ativa automaticamente o modo de design, permitindo que você redimensione, posicione e configure os widgets, além de atribuir canais a eles. Terminou? Clique novamente no botão Design para sair do modo de edição.

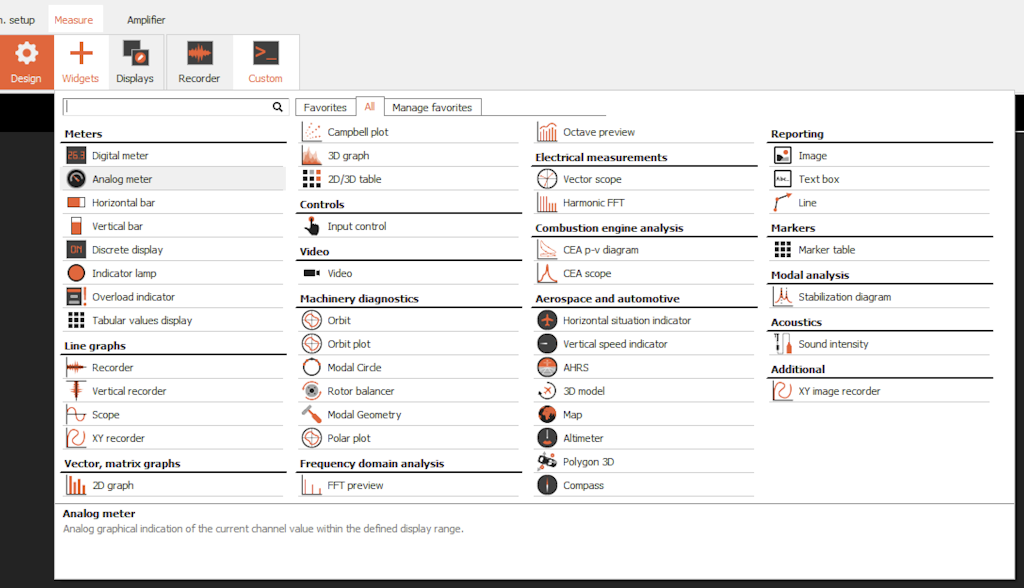

Figura 10. Tela de seleção de widgets

DICA:

  • Mesmo fora do modo de design, você pode interagir com os widgets em tempo real.

  • Por exemplo, ao clicar no nome de um canal no centro de um gráfico gravador, a escala de amplitude é ajustada automaticamente.

  • Também é possível clicar diretamente nos valores de escala mínima ou máxima e digitar valores personalizados.

  • Todas as telas que você criar para um determinado setup serão salvas junto com ele.

  • Você pode conectar vários monitores ao seu sistema e exibir diferentes telas em cada um.

  • É possível criar e editar telas mesmo durante a gravação dos dados.

Você pode marcar seus widgets favoritos com uma estrela para que apareçam apenas na aba Favoritos. Mostramos todos na imagem para que você veja as possibilidades.

Telas personalizadas – mais fácil do que nunca

Abaixo está um exemplo de tela personalizada que levou apenas cinco minutos para ser criada. Basta selecionar os widgets desejados, redimensioná-los com cliques e movimentos simples, atribuir canais e definir as propriedades de cada um. As possibilidades são ilimitadas. Você pode criar quantas telas quiser, com total liberdade para nomear e organizar.

Figura 11. Design de telas personalizadas

NOTA:

  • Um setup pode conter diversas telas personalizadas, adicione quantas quiser.

  • Qualquer combinação de widgets pode ser utilizada em qualquer tela. Até mesmo a tela padrão do gravador pode ser completamente customizada.

  • Crie subtelas para organizar melhor suas visualizações e evitar excesso de ícones na barra.

  • É possível criar telas com fundo branco e orientação vertical, ideais para relatórios impressos após os testes.

Opções de armazenamento e gatilho

Você pode gravar continuamente quando necessário. Basta clicar em Armazenar (Store), e a gravação começará. Muitas aplicações exigem gatilhos (triggers). Facilitamos a configuração do sistema para gravar exatamente o que você deseja.

Figura 12. Tela de configuração de gatilho

Modos de armazenamento

Se você não alterar, o DewesoftX operará no modo padrão de armazenamento chamado sempre rápido (always fast). Ele funciona como um gravador, armazenando continuamente na taxa de amostragem dinâmica selecionada.

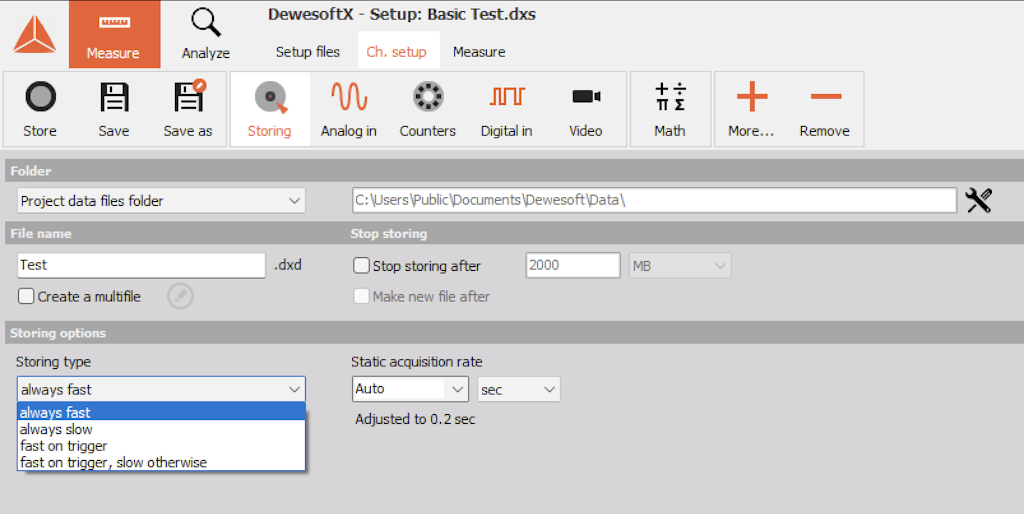

Figura 13. Seleção do modo de armazenamento

Se desejar acionar o sistema com base em um ou mais níveis de sinal, use o modo de armazenamento rápido após gatilho (fast on trigger). Ao selecionar esse modo, os controles de configuração de gatilho aparecem automaticamente. Com esses controles, você define as condições de gatilho para iniciar e parar a gravação. Você pode escolher gatilho externo ou canal para iniciar/parar a gravação, acionar com base em sinal pico a pico, média ou valor RMS. Também é possível acionar pelo sentido do sinal: subida (positivo) ou descida (negativo).

Configuração de gatilho

Você também pode usar tempo relativo para iniciar ou parar a gravação. Por exemplo, começar a gravar com base em um nível de sinal e continuar por três minutos — ou uma hora, conforme sua necessidade. Também é possível usar hora absoluta para iniciar ou parar a gravação. Exemplo: configurar o DewesoftX para gravar diariamente entre 3:00 e 4:45 da manhã. As possibilidades são quase infinitas.

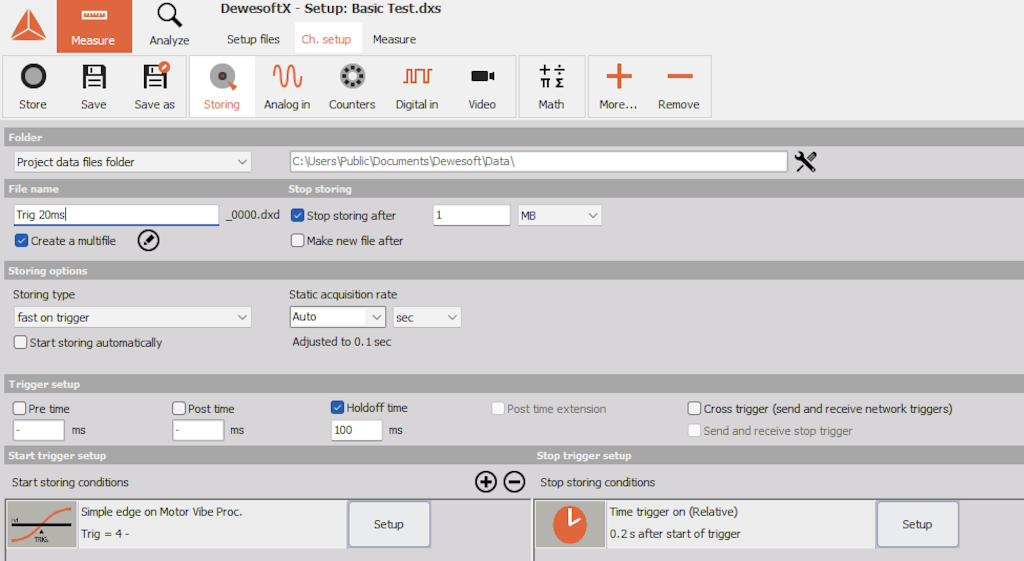

Figura 14. Configuração de gatilho

Gatilho multifile e reprodução

Nosso exclusivo modo multi-arquivo (multifile) registra múltiplos eventos de gatilho em um único arquivo para facilitar a análise posterior. A imagem abaixo mostra o gatilho nº 2 de uma série. O bloco de dados destacado aparece na barra de referência da reprodução. Clique nas setas à esquerda da barra para navegar entre os eventos de gatilho. Clique e arraste em qualquer gráfico para dar zoom. Clique com o botão direito para desfazer o zoom.

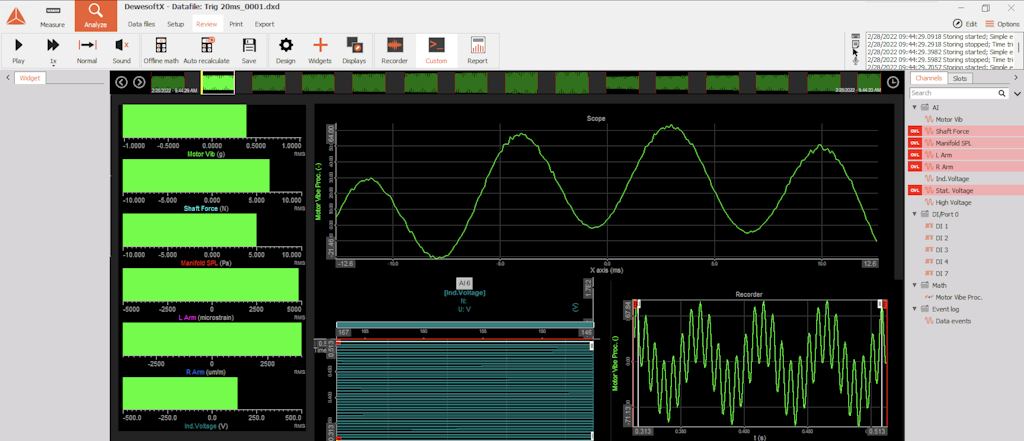

Figura 15. Tela de exibição multifile

Você pode exportar todos os dados ou apenas uma seleção em diversos formatos. Pode imprimir ou gerar um PDF. Caso queira modificar a aparência da tela, faça da mesma forma que antes da captura dos dados!

Modo “rápido após gatilho, lento caso contrário”

Esse modo grava os dados acionados rapidamente, como nos exemplos anteriores. Mas e os dados entre os gatilhos? Usando o modo “rápido após gatilho, lento caso contrário” (fast on trigger, slow otherwise), os dados entre os eventos são armazenados com taxa de amostragem reduzida. Como a taxa é mais lenta, também são armazenados valores de RMS, pico a pico e média. Isso permite uma visão mais completa, economiza espaço e reduz o tempo de análise.

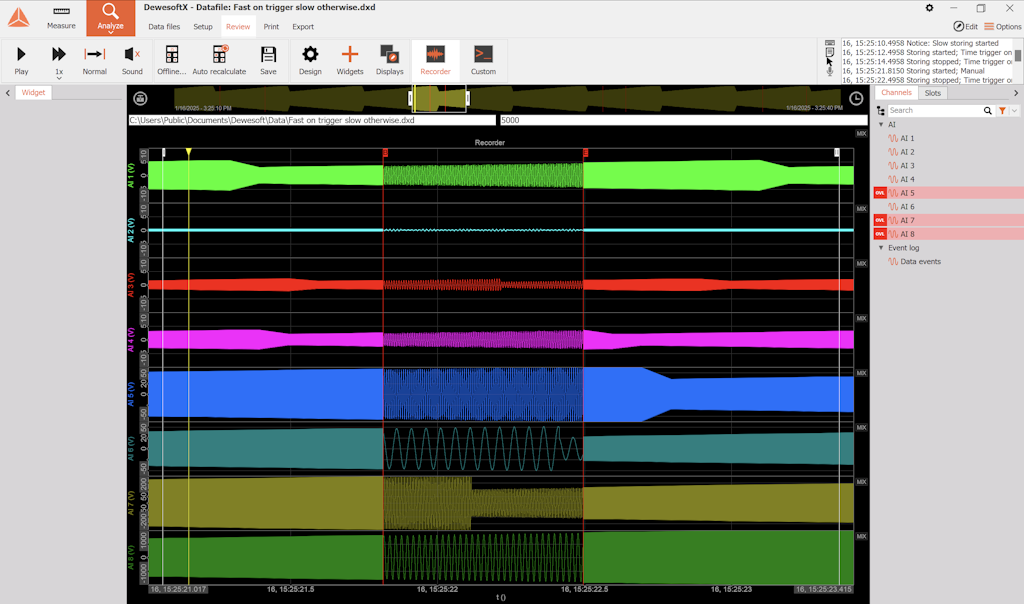

Figura 16. Reprodução mostra dados rápidos no centro e reduzidos antes e depois

Truques e dicas de gatilho

Às vezes, é útil ver o que ocorreu antes do gatilho ser atingido. Você pode definir um tempo de pré e pós-gravação em milissegundos. Também é possível configurar um tempo de espera (Holdoff time) para evitar um novo gatilho até que um certo tempo tenha se passado desde o anterior.

Os campos de tempo Pré, Pós e espera estão visíveis no centro da tela de configuração de gatilho.

O DewesoftX oferece uma ampla variedade de recursos de gatilho, desenvolvidos com base no feedback de engenheiros e técnicos. Apesar da complexidade, a configuração é gráfica e fácil de usar.

NOTAS:

  • A tela de armazenamento oferece quatro modos principais:

  • “Sempre rápido” (Always fast): grava continuamente na taxa dinâmica

  • “Sempre lento” (Always slow): grava na taxa reduzida

  • “Rápido com gatilho” (Fast on Trigger): grava dados acionados

  • “Rápido com gatilho, lento caso contrário” (Fast on Trigger, Slow Otherwise): grava dados acionados rapidamente e os dados entre eles em taxa reduzida

  • Selecionar modos com gatilho ativa automaticamente os controles de configuração de gatilho

  • Ao escolher um canal de início ou parada, você visualiza um gráfico ao vivo com RMS, pico a pico ou média. Incluindo prévia de visualização de acionamento do gatilho em branco.

  • Ao usar múltiplos canais para iniciar/parar gravação, eles atuam como uma porta “OU” — qualquer um deles acionará o evento

Salvar e carregar grandes arquivos de dados

Nada mais frustrante do que gravar um arquivo enorme que demora minutos para abrir. Isso não acontece com o DewesoftX. Arquivos normais abrem instantaneamente, e até os maiores levam apenas alguns segundos. No modo Analisar (Analyze), o DewesoftX mostra todos os arquivos capturados. Clicar em qualquer um exibe informações como lista de canais, modo de armazenamento e taxa de amostragem.

Pronto para revisar os dados? Dê um duplo clique no nome do arquivo e ele será carregado instantaneamente, junto com as telas que você configurou.

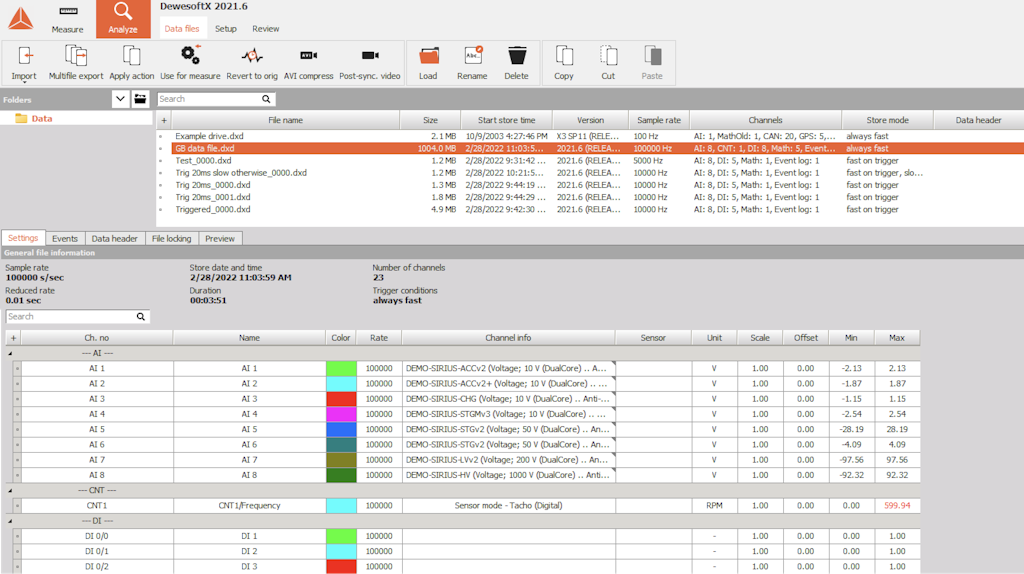

Figure 17. Choosing a data file in analyze mode

Carregamento rápido

Mesmo arquivos com gigabytes abrem em menos de um segundo. Os gráficos exibem todo o conjunto de dados logo ao abrir. Para dar zoom: clique no gráfico, arraste para a direita e solte. Um par de cursores será posicionado. Clique entre os cursores e a área será ampliada. Precisa de mais zoom? Repita o processo. Errou? Clique com o botão direito entre os cursores para voltar.

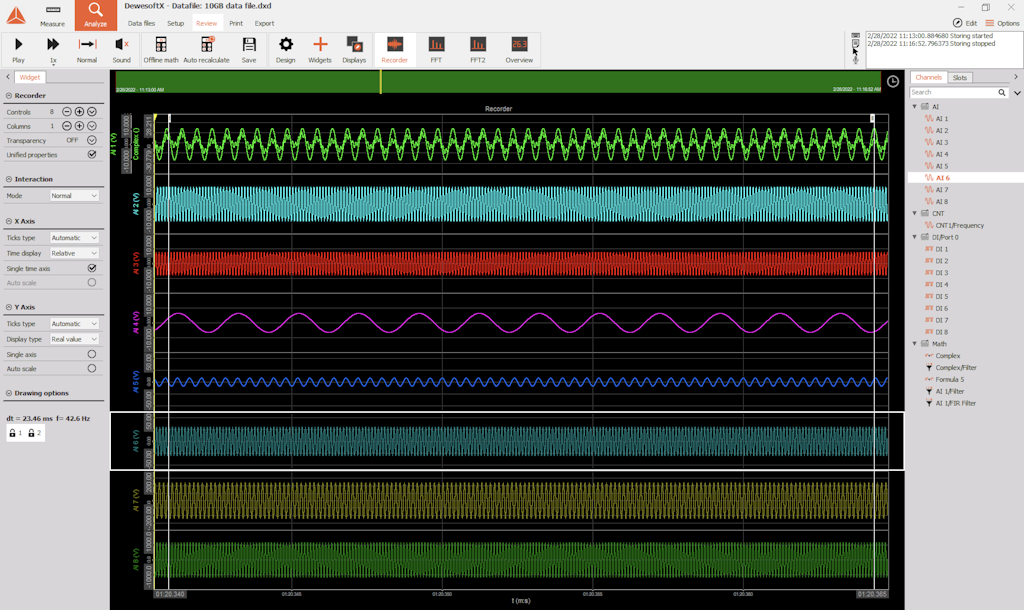

Figura 18. Até os maiores arquivos abrem em segundos

Pós processamento rápido da gravação

Lembra dos canais matemáticos que você configurou antes da gravação? Após gravar os dados, você também pode criar ou editar canais matemáticos existentes no modo Analisar (Analyze). Quando você edita uma função matemática existente, o DewesoftX recalcula os dados. Ou, ao criar um novo canal matemático, o DewesoftX processará os dados para você.

No modo Analisar (Analyze), os gráficos do gravador têm cursores que permitem aplicar zoom. Eles também mostram os valores medidos no ponto em que se cruzam com os dados. Observe o cursor amarelo na parte superior da tela e nos gráficos de histórico temporal durante a reprodução, você pode arrastar o cursor ao longo dos dados. Todos os canais, incluindo os de vídeo e GPS, são sincronizados com ele.

Figura 19. Captura e reprodução sincronizadas

Exportando seus dados

O DewesoftX facilita a exportação de dados para uma ampla variedade de formatos, e a lista continua crescendo. Excel®, FlexPro® e MatLab® são populares, mas muitos outros também estão disponíveis. Você pode exportar todos os dados ou apenas uma seleção.

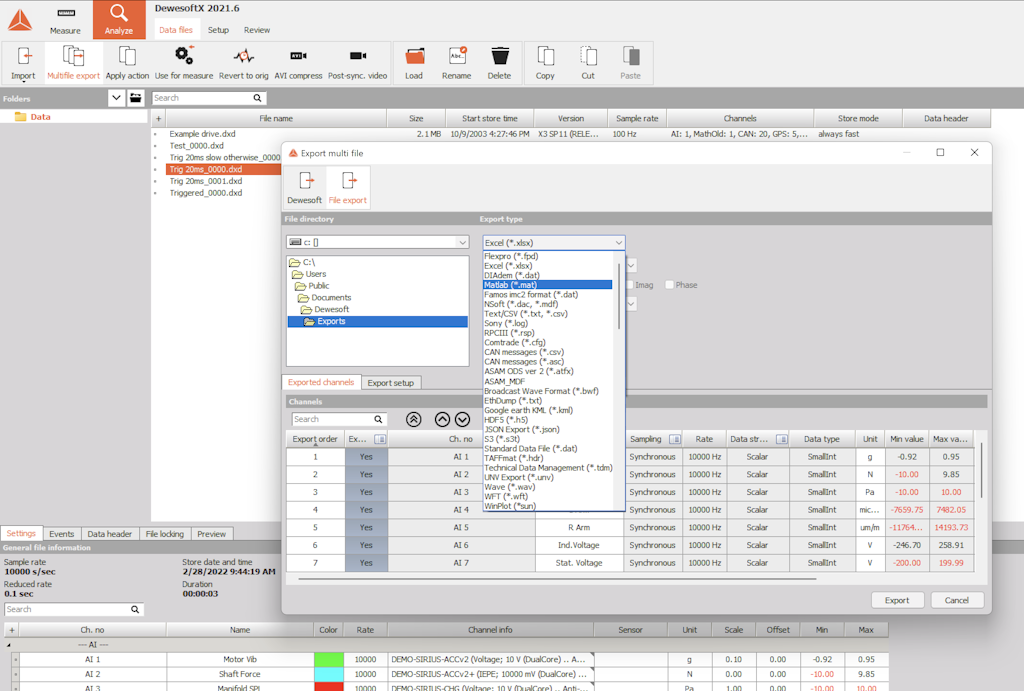

Figura 20. Exporte seus dados para uma variedade de formatos

Revise e analise seus dados em qualquer computador

Alguns sistemas de aquisição exigem que você utilize o mesmo computador para analisar os dados. Outros pedem licenças caras para executar o software em outra máquina. Não achamos isso justo. Você pode executar o DewesoftX sem nenhuma licença em qualquer computador com Windows®. Assim, pode analisar os dados confortavelmente no seu escritório, com todos os recursos do modo Analisar (Analyze).

NOTA: Alguns dos recursos mais populares do DewesoftX são a recarga rápida de dados e o zoom quase instantâneo. Cientistas, engenheiros e técnicos ao redor do mundo utilizam e confiam nessa combinação poderosa todos os dias.

Criando canais matemáticos

Funções matemáticas são ótimas, mas você não deveria precisar de um doutorado para usá-las. O DewesoftX facilita a criação de uma ampla gama de funções matemáticas poderosas aplicáveis aos seus dados.

Adicionando funções matemáticas

Clicar no botão Add Math, revela-se um conjunto completo de funções matemáticas pré-definidas. Você pode definir quais funções aparecerão na tela principal de matemática marcando-as como favoritas, assim não precisará procurá-las na próxima vez. Essas funções são organizadas por tipo, como:

  • Fórmulas e scripts

  • Filtros

  • Estatísticas

  • Curvas de referência

  • Análise no domínio do tempo

  • Análise no domínio da frequência

  • Diagnóstico de máquinas

  • Acústica

  • Deformação/Tensão

  • etc.

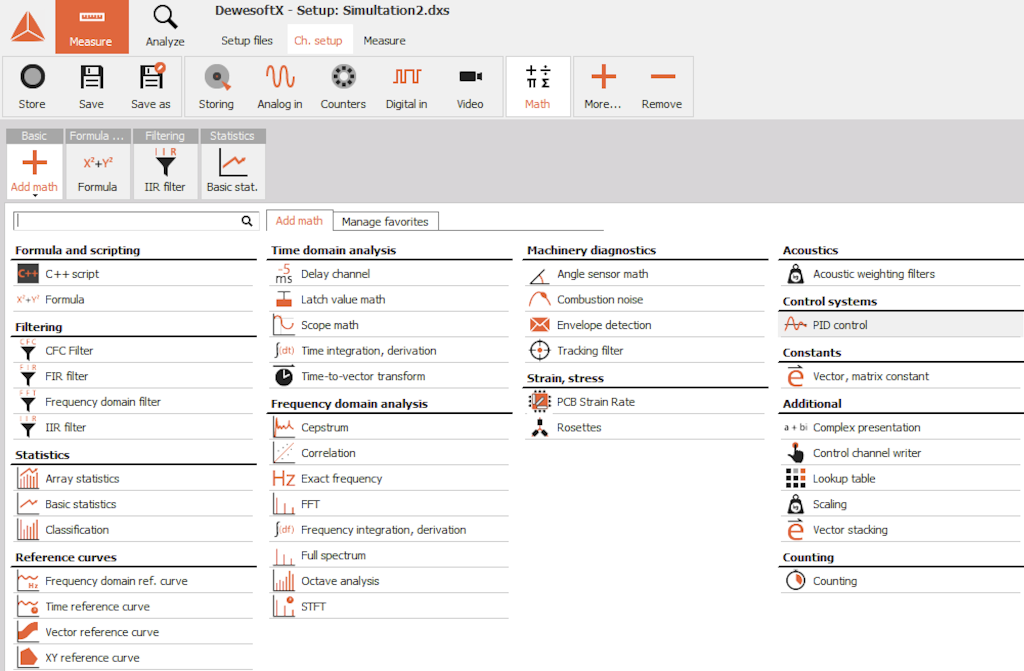

Figura 21. Escolha os tipos de função matemática que precisar

Editor gráfico de fórmulas

Você pode montar sua fórmula clicando nos operadores e funções exibidos. Veja a ampla gama de funções nas abas: matemática básica, trigonometria, lógica booleana, arrays, sinais e funções de medição.

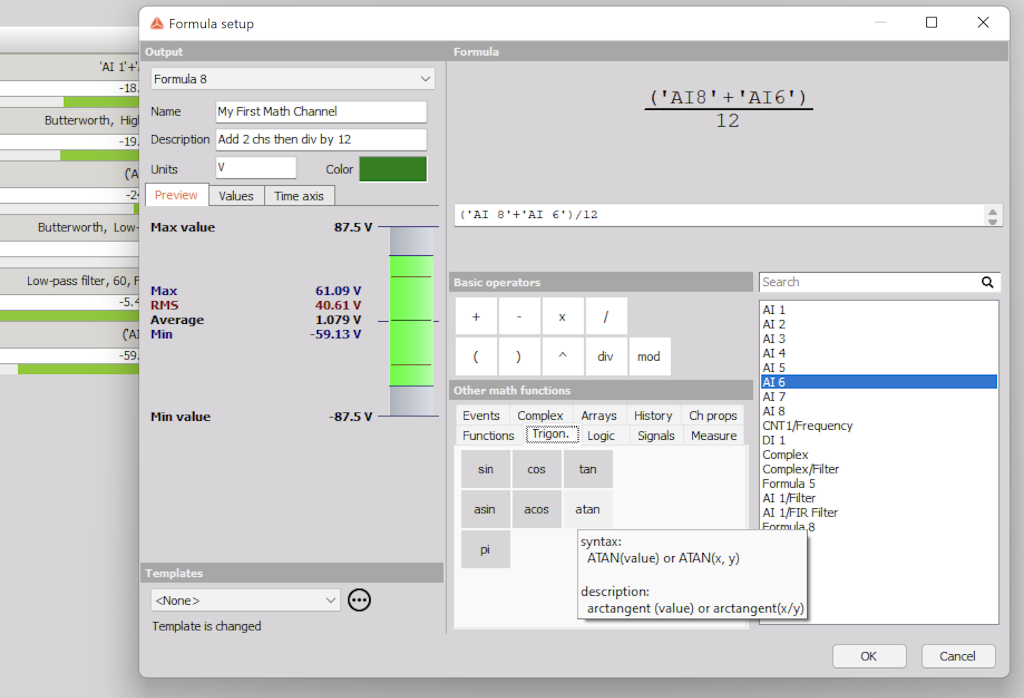

Figura 22. Editor gráfico de fórmulas matemáticas

Criador de filtros

Vários tipos de filtros estão incluídos, como FIR e IIR. Escolha o tipo, selecione seu(s) canal(is) e ajuste as demais opções — o filtro será criado. Importante: o canal original não é alterado. O filtro cria um novo canal, gravado em paralelo com o canal bruto. Você pode modificar as configurações do filtro mesmo após a gravação, e o DewesoftX irá recalcular o canal correspondente.

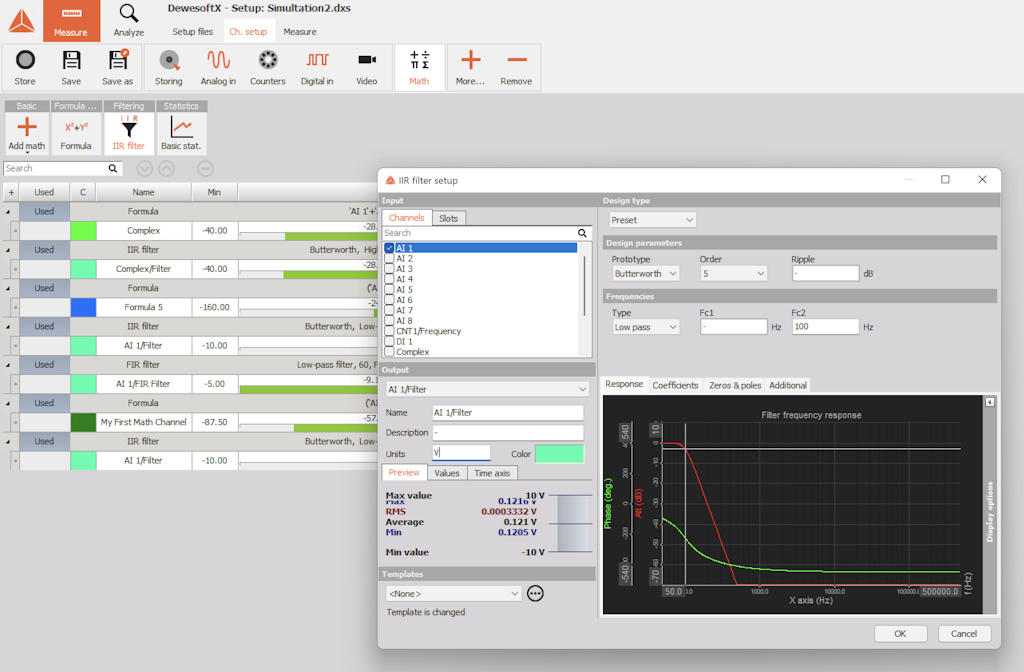

Figura 23. Tela de configuração do filtro IIR

Cálculo automático de estatísticas básicas

O DewesoftX pode extrair informações como valor RMS, mínimo, máximo, fator de crista, entre outros. Basta marcar quais deseja aplicar a um ou mais canais de entrada.

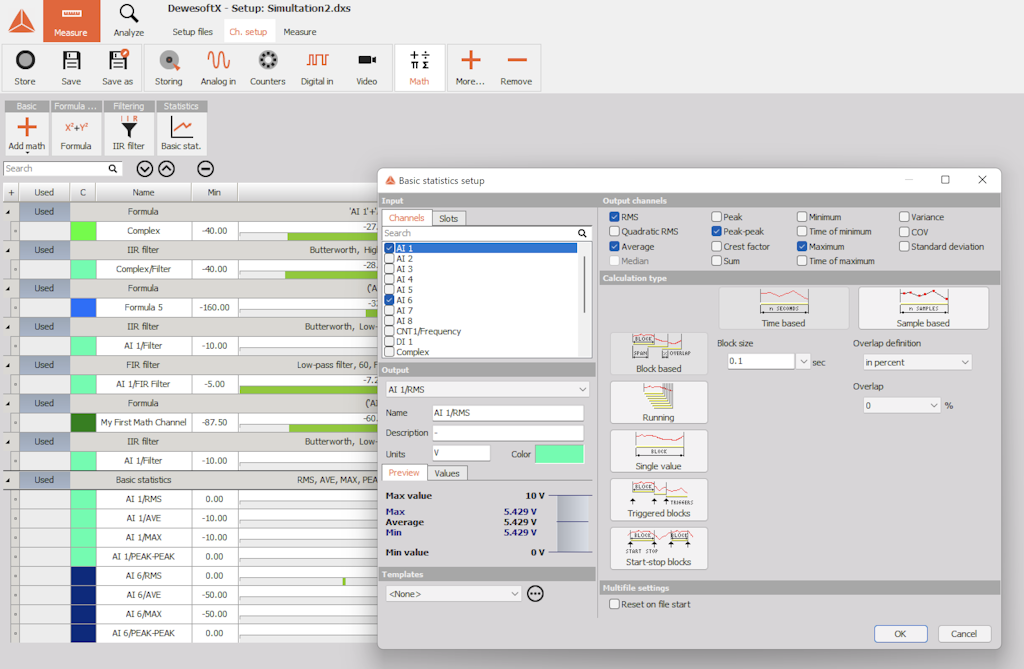

Figura 24. Configuração de estatísticas básicas

NOTA: Você pode aplicar funções matemáticas antes ou depois da gravação dos dados.

Módulos avançados de processamento de sinais

Alguns plugins avançados do software cobrem aplicações específicas de medição. Estes incluem:

  • Análise de máquinas rotativas: recursos como rastreamento de ordem, vibração torcional, balanceamento, análise de órbita e análise clássica de vibração (FFT).

  • Dinâmica estrutural: testes modais, análise de fadiga e processamento de seno.

  • Análise de potência elétrica e qualidade de energia: centenas de parâmetros de potência, energia e harmônicos, com mapeamento de eficiência e perdas em motores e inversores.

  • Análise acústica: medidor de nível de pressão sonora classe 1, potência sonora, análise de intensidade sonora, entre outros.

  • Análise de combustão: análise do processo de combustão em motores de combustão interna. Pode ser combinada com os módulos de análise de potência elétrica e motores para uma análise completa de motores híbridos.

  • E outros.

  • And others.

Conclusão

O DewesoftX é conhecido por sua facilidade de uso e excelente custo-benefício. É uma escolha inteligente para profissionais de aquisição e análise de dados. Sua interface intuitiva permite que engenheiros configurem medições rapidamente, sem necessidade de treinamentos extensivos, economizando tempo e recursos. O software oferece integração perfeita com diversos hardwares e sensores, garantindo flexibilidade incomparável nos setores automotivo, aeroespacial e de energia.

O DewesoftX conta com ferramentas robustas para visualização e análise de dados integradas ao próprio software. Isso elimina a necessidade de softwares adicionais, reduz custos e simplifica os fluxos de trabalho.

Surpreendentemente, o software DewesoftX está incluído sem custo adicional em todos os instrumentos Dewesoft, e as atualizações são gratuitas. Não há taxas de assinatura ou manutenção de software. As atualizações regulares e o suporte técnico de qualidade garantem confiabilidade a longo prazo, tornando o DewesoftX uma ferramenta essencial para a coleta de dados precisa e eficiente.
