SIRIUS® R3Sistema DAQ montável em rack

Sistema DAQ montável em rack embutido no chassi padrão do computador PC e módulos integrados de aquisição de dados SIRIUS. Pronto para atualização simples e barata de componentes do PC.

IEPE

IEPE

Carga

Carga

Voltagem

Voltagem

Alta voltagem

Alta voltagem

Corrente

Corrente

Tensão e estresse

Tensão e estresse

Ponte Completa

Ponte Completa

Meia Ponte

Meia Ponte

Ponte Quarter

Ponte Quarter

LVDT

LVDT

Contador e codificador

Contador e codificador

Digital

Digital

Par termoelétrico

Par termoelétrico

RTD

RTD

Resistência

Resistência

CAN bus

CAN bus

OBDII

OBDII

J1939

J1939

Compatível com DSI

Compatível com DSI

Compatível com TEDS

Compatível com TEDS

Isolamento galvânico ±1000 V

Isolamento galvânico ±1000 V

GPS e GLONASS

GPS e GLONASS

RTK

RTK

SSD

SSD

Ethernet

Ethernet

LAN

LAN

WI-FI

WI-FI

USB 2.0

USB 2.0

USB 3.0

USB 3.0

IP20

IP20

SIRIUS® R3 Destaques

Condicionamento de sinal de alto padrão

Este sistema de aquisição de dados é construído em torno da tecnologia SIRIUS DAQ e apresenta os mesmos amplificadores versáteis e poderosos para condicionamento de sinal. Veja a página página de produtos SIRIUS para obter uma visão geral detalhada da tecnologia SIRIUS DAQ.

Até 48 entradas analogicas

R3 pode ser configurado com até três módulos módulos SIRIUS DAQ para um total de 48 entradas analógicas para praticamente qualquer sensor.

Até 24 entradas contador/encoder

Até 24 contadores / encoders ou 72 canais de entrada digital, todos equipados com o nossa tecnologia patenteada SUPERCOUNTER.

Até 3 entradas CAN isoladas

Até 3 canais CAN 2.0b de alta velocidade com taxa de transferência de dados de 1 Mbit / s com suporte adicional para saída CCP, OBDII, J1939 e CAN.

Computador de alta performance

O computador PC interno é construído com componentes padrão de prateleira, o que permite a fácil atualização do disco rígido, memória, CPU e outros componentes.

Mountado em rack 19’'

O chassi do PC incluído pode ser montado em qualquer gabinete de rack de 19 ''.

Alimentação para sensores

Os amplificadores fornecem alimentação programável, independente por canal, para excitação dos sensores.

Entradas digitais/contadores/encoders

Cada canal pode ter até de 3 entradas digitais, 1x contador de eventos, codificador, período, largura de pulso, ciclo de trabalho e medição precisa de frequência e ângulo, usando a tecnologia patenteada Supercounter® .

Sincronização total

Cada canal, analógico, digital ou CAN é sincronizado com precisão de microssegundos.

Software incluído

Todos os sistemas de recolha de dados Dewesoft incluem o premiado software de recolha de dados DewesoftX. O software é fácil de utilizar, mas muito abrangente e rico em funcionalidades. Todas as actualizações de software são sempre gratuitas, sem licenças ocultas ou taxas de manutenção anuais.

Qualidade Dewesoft e garantia de 7 anos

Aproveite nossa garantia de 7 anos líder do setor. Os nossos sistemas de aquisição de dados são fabricados na Europa, utilizando apenas os mais elevados padrões de qualidade de construção. Oferecemos suporte técnico gratuito e focado no cliente. Seu investimento nas soluções Dewesoft estará protegido por muitos anos.

Tecnologia de adaptação de sinal SIRIUS

Os sistemas de aquisição de dados baseiam-se na nossa tecnologia avançada de condicionamento de sinais SIRIUS® e oferecem a mesma tecnologia poderosa:

  • Tecnologia DualCoreADC®: gama dinâmica elevada e relação sinal/ruído (SNR).

  • Tecnologia SuperCounter®: medição sincronizada de ângulo e velocidade de alta velocidade.

  • Isolamento galvânico : Isolamento entre canais e entre canais e entre canais e entre canais e solo para melhor qualidade de sinal e segurança.

Nota: O isolamento galvânico não se aplica a SIRIUS mini e MINITAUR.).

 Upgrade Fácil e Barato

O sistema de aquisição de dados R3 é incorporado a um chassi padrão de componente de computador para PC e permite atualizações simples usando componentes de prateleira para PCs, e até módulos SIRIUS de aquisição de dados.

CPU, memória, placa gráfica, disco rígido ou até módulos DAQ podem ser simplesmente trocados e atualizados.

Mountagem em 19'' Rack

O R3 pode ser facilmente montado no gabinete do rack de 19 polegadas. O chassi de alumínio inclui alças com parafusos ou mecanismo deslizante.

Front-end personalizado

As fatias SIRIUS DAQ estão disponíveis em configurações de 8 ou 16 canais com duas opções:

  • Totalmente isolado com isolamento galvânico canal a canal e canal a terra de 1000 V) ou

  • Versão diferencial (somente alimentação isolada).

Configurações front-end padrão estão disponíveis ou você pode personalizar livremente o front-end com um amplificador e tipo de conector de sua escolha. Você pode personalizar cada um dos oito slots de canal disponíveis nos seguintes tipos de amplificador:

A fatia superior da imagem mostra um exemplo de fatia front-end personalizada.

Alguns amplificadores estão disponíveis com vários tipos de conectores. A seu pedido, podemos desenvolver um tipo de conector personalizado. Entre em contato conosco para discutir essa opção.

Amplificadores de sinal disponíveis

Os sistemas de aquisição de dados SIRIUS® oferecem vários amplificadores de condicionamento de sinal, que estão divididos em três famílias de amplificadores principais.

DualCoreADC® Amplificador

Entradas de gama dinâmica elevada (160 dB)

Estes amplificadores têm dois ADCs delta-sigma de 24 bits. Cada amplificador de canal tem dois ADCs que medem o ganho alto e baixo do sinal de entrada em paralelo. Isto assegura que a gama completa de medição do sensor está disponível e que o sinal não está sobrecarregado.

Graças à tecnologia DualCoreADC, os sistemas de aquisição de dados SIRIUS são mais do que isso. Relação sinal/ruído 130 dB e mais de Gama dinâmica 160 dB. Isto representa uma melhoria de 20 vezes mais que os sistemas de medição de 24 bits e uma redução de 20 vezes no ruído.

Cada canal pode captar um sinal de entrada a uma taxa de amostragem de 200 kS/s.

Amplificador de alta densidade (HD)

A mesma velocidade. Outros canais. Preço optimizado.

Os amplificadores de alta densidade (HD) apresentam o mesmo ADC duplo delta-sigma de 24 bits com filtro anti-distorção e uma taxa de amostragem de 200 kS/s por canal. A principal diferença nos amplificadores DualCoreADC® é que os amplificadores HD utilizam cada um dos dois ADCs delta-sigma como uma entrada independente, duplicando o número de canais de entrada e mantendo uma excelente relação sinal/ruído e características de alcance dinâmico.

Assim, as placas de condicionamento de sinal SIRIUS de alta densidade fornecem o dobro dos canais de entrada (16 canais analógicos) na mesma caixa. Estes módulos oferecem a melhor relação preço/desempenho por canal.

Amplificador de alta velocidade (HS)

SAR CAN de 16 bits com amostragem rápida

Os amplificadores de alta velocidade SIRIUS® (HS) estão equipados com um ADC SAR de 16 bits. Fornecem elevada largura de banda e taxas de aquisição de dados de até 1 MS/s de taxa de amostragem por canal. Estes amplificadores são adequados para o registo de transientes rápidos e para aplicações que requerem elevadas taxas de amostragem (por exemplo, análise de potência).

Os módulos SIRIUS® com amplificadores de sinal de alta velocidade (HS) estão disponíveis em configurações de entrada analógica de 8 canais.

AmplifierVoltageCurrentResistanceStrainIEPEChargePTxThermocouplePotentiometerLVDTTEDSExcitation
DualCoreADC® amplifiers (8 analog channels per slice, Dual 24-bit Sigma-Delta ADC, 200 kS/s/channel)
ACCExt. shunt
CHGExt. shunt
UNIDSIDSIDSIDSI
STGDSIDSIDSIDSIDSI
STGMDSIDSIDSIDSIDSIDSI
HV
LVDSIDSIDSIDSIDSIDSI
MULTIDSIDSIDSIDSIDSIDSI
MIC200Ext. shunt
High-density (HD) amplifiers (16 analog channels per slice, 24-bit Sigma-Delta ADC, 200 kS/s/channel)
ACCExt. shunt
STGSDSIDSIDSIDSIDSIDSI
LVDSIDSIDSIDSIDSIDSI
High-speed (HS) amplifiers (8 analog channels per slice, 16-bit SAR ADC, 1 MS/s/channel)
ACCExt. shunt
CHGExt. shunt
STGDSIDSIDSIDSIDSI
HV
LVDSIDSIDSIDSIDSIDSI

*DSI = Dewesoft Sensor Interface. Saiba mais sobre os adaptadores DSI.

Ver especificações técnicas completas de SIRIUS para especificações detalhadas sobre os sistemas SIRIUS DAQ e os seus amplificadores.

Verificação do sensor IEPE

A entrada SIRIUS ACC para sensores IEPE possui um anel de LED ao redor do conector. Quando um sensor é conectado, o SIRIUS verifica constantemente o fluxo de corrente no sensor e acende o LED verde ou vermelho, dependendo se a impedância do sensor  está ok ou não.

Dessa forma, você recebe um feedback visual imediato se todos os seus sensores ou fiação IEPE estiverem corretos. Este é apenas outro pequeno detalhe , mas muito útil, que facilita a sua vida como engenheiro de teste.

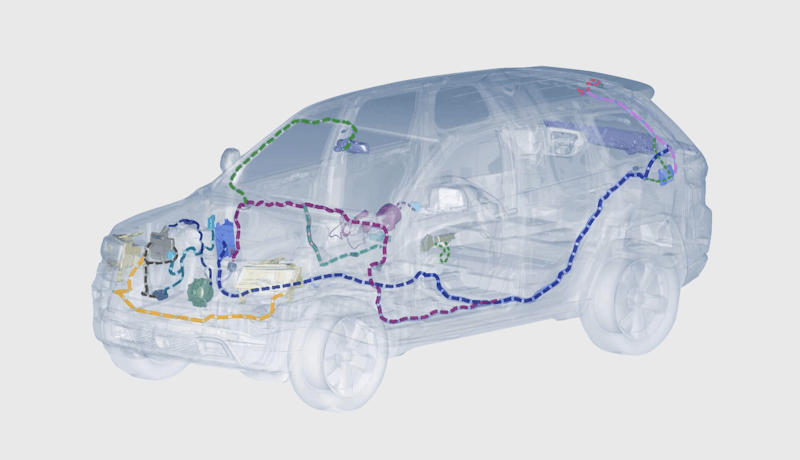

Interface CAN e CAN FD

Os processadores SIRIUS® estão equipados com um conector CAN/CAN FD para análise de dados CAN bus. Oferecemos também um módulo CAN-SIRIUS® puro que suporta 9 ligações CAN num módulo SIRIUS®.

A interface CAN suporta a transmissão e recepção de dados CAN 2.0b a uma velocidade máxima de 1 Mbit/s. A interface CAN FD suporta interfaces CAN de alta velocidade com taxas de dados de até 8 Mbit/s. Os dados J1939, J1587 e OBD II também podem ser suportados e descodificados em CAN.

Todos os canais CAN são isolados para assegurar a recolha ininterrupta de dados CAN em ambientes ruidosos e a máxima qualidade do sinal.

A interface SIRIUS® CAN torna isto possível:

  • Receber e sincronizar dados CAN bus com entradas analógicas.

  • Gravação, arquivo e análise avançada de CAN.

  • Monitorização e descodificação online de mensagens CAN.

  • Descodificação autónoma de mensagens CAN.

  • Visualização visual para exibição de dados CAN.

  • Análise matemática em linha e fora de linha dos canais CAN.

  • Importação e exportação de ficheiros CAN-DBC.

  • Apoiar OBDII - CAN, J1939 e XCP/CCP.

  • Transmissão de dados via CAN.

SOFTWARE

Software de aquisição de dados premiado incluído gratuitamente

Os sistemas de recolha de dados Dewesoft incluem Software de recolha de dados vencedor de prémios DewesoftX. É o software mais avançado e mais fácil de usar de registo de dados e processamento de sinais disponível. Software e hardware funcionam em conjunto como magia. Oferece simplicidade e plena funcionalidade para todas as tarefas de teste e medição.

E a melhor parte? Recebe Apoio técnico e actualizações de software gratuitas para toda a vida. O software está em constante evolução. Novas versões principais são lançadas a cada 3 meses, adicionando constantemente novas funcionalidades, optimizações e outras melhorias. Não há custos ocultos e permanecerá livre para sempre.

Plug and play

A ligação do sistema DAQ e dos sensores não poderia ser mais rápida ou mais fácil. O software DewesoftX é Reconhecimento automático Os sistemas de medição e sensores ligados com TEDS configuram automaticamente os parâmetros do canal. Funções tais como :

  • Detecção automática de material.

  • Sensores inteligentes.

  • Base de dados de sensores.

  • Suporte alargado para sensores TEDS.

  • Conversão de unidades integradas.

  • Uma visão geral dos sinais em tempo real.

  • Diagramas eléctricos.

estará pronto para medir em segundos. Passe menos tempo a montar o seu equipamento de DAQ e trabalhe de forma mais produtiva. Tempo é dinheiro.

Medir e garantir a segurança

Opções de armazenamento de alto desempenho com mais de Velocidade sustentada de 500 MB/s Isto significa que pode sempre arquivar à velocidade máxima e já não tem de se preocupar com a perda de dados que comprometa os seus testes. As características de arquivamento do DewesoftX permitem :

  • Recolha de dados em tempo real.

  • Recolha sincronizada de dados analógicos de contadores, vídeo, GPS, CAN bus e muitas outras fontes.

  • Activação avançada e alarmes.

  • Memória para um ou mais ficheiros.

  • Armazenamento de dados em redes remotas e distribuídas.

  • Procedimentos de ensaio automatizados.

Mesmo que sejam armazenados gigabytes de dados, o nosso inovador formato de arquivo garante que os dados podem ser descarregados e analisados num relance.

Analisar e publicar

NVH, testes estruturais, análise de desempenho, etc.. Esqueça a utilização de múltiplas e complexas soluções informáticas para o registo e análise de dados. DewesoftX oferece uma solução de paragem única para todas as tarefas de teste e medição. O nosso software oferece :

  • Matemática online e offline.

  • Visualizações flexíveis em tempo real.

  • Apoio para vídeos sincronizados.

  • Ferramentas para a criação de relatórios em formato PDF e Word.

  • Exporta dados para muitos formatos de ficheiro padrão.

  • Licenças gratuitas e ilimitadas para visualização e análise de dados armazenados.

Concebido para engenheiros de testes, DewesoftX oferece uma solução de teste completa num pacote fácil de usar e agradável.

Actualizações gratuitas para toda a vida

Oferecemos um modelo de licenciamento surpreendente para o nosso software de recolha de dados sem taxas ocultas. A cada três meses é lançada uma nova versão principal com novas funcionalidades, melhorias de desempenho e correcções de bugs, sem custos adicionais. Todas as actualizações para os nossos utilizadores actuais são sempre gratuitas.

Espaço ilimitado para licenças

O nosso modelo de licenciamento oferece um número ilimitado de locais para análise dos dados registados. O ficheiro de dados registados é a base da licença. Basta partilhar o ficheiro com os seus colegas, que podem descarregar o software gratuitamente e analisar os dados na sua totalidade. Não são necessárias licenças adicionais.

Apoio técnico gratuito

Para nós, o cliente vem primeiro. Apoio técnico gratuito a nível mundial está disponível para o nosso software e hardware de DAQ. A nossa equipa de apoio técnico responde a qualquer pedido de apoio para o resolver o mais rapidamente possível. Apoio técnico no local também está disponível nos nossos escritórios locais sem custos adicionais.

Lovedby Many Engineers

A Dewesoft transformou a nossa abordagem às medições. Antes da utilização da Dewesoft, levaríamos horas ou mesmo dias a montar o nosso equipamento de medição. Mas agora, tudo pode ser feito numa questão de minutos. Com uma clara visão geral dos dados e múltiplos formatos de exportação, o nosso trabalho tornou-se muito mais eficiente. Apreciamos muito o apoio e assistência quase instantânea prestados pela Dewesoft. Quaisquer pedidos ou sugestões especiais são abordados num espaço de tempo muito curto. Na verdade, Dewesoft é a última faca suíça do mundo da medição.

No nosso desporto, onde os dados anuais são a pedra angular do desempenho, ter um parceiro como a Dewesoft ao nosso lado é uma fonte insubstituível de sucesso. O nosso foco já não é a recolha de dados, mas a procura dos recursos necessários dos engenheiros para trabalharem nela!

Acho que mencionei em e-mails anteriores como a Dewesoft se multiplicou aqui, mas nem eu sabia quanto. Fui informado hoje que os dados estavam sendo revisados por 50 a 60 centros diferentes, junto com o pessoal da NASA, chegando até o gerente de todo o programa do ônibus espacial.

Foi um longo dia, mas antes de ir para casa queria dizer algumas coisas. Obrigado do fundo do meu coração de engenheiro e em nome de OneSubsea pelo que você fez hoje! Ontem às 22h enviei um e-mail pedindo ajuda urgente em uma manhã de sábado. 30 minutos depois, você respondeu que viria. Esta manhã, vocês foram 5 pessoas envolvidas na resolução do problema. Eu nunca experimentei esse serviço ao cliente! Obrigado mais uma vez, o atendimento ao cliente é muito importante para nós, e a resposta de hoje me surpreendeu.
