Acessórios EtherCATAcessórios para sistemas de aquisição de dados EtherCAT

Name: Acessórios EtherCAT
Brand: Dewesoft®
Rating: 4.8 (19 reviews)

EtherCAT® Acessórios para ligação, alimentação e sincronização entre Dewesoft EtherCAT® Sistemas de aquisição de dados. EtherCAT® pInjectores de sinal, sincronizadores, hubs e repetidores são ferramentas essenciais para a criação de sistemas de aquisição de dados distribuídos. Os acessórios têm o mesmo desenho robusto e oferecem protecção IP67.

EtherCAT

GPS e GLONASS

Fonte de tempo

IP67

-40°C a +85°C

Avaliação de choque 100g

Acessórios EtherCAT Destaques

Aperto IP67

Os dispositivos são robustamente construídos e selados a IP67 e podem ser utilizados em ambientes extremos.

Qualidade Dewesoft e garantia de 7 anos

Aproveite nossa garantia de 7 anos líder do setor. Os nossos sistemas de aquisição de dados são fabricados na Europa, utilizando apenas os mais elevados padrões de qualidade de construção. Oferecemos suporte técnico gratuito e focado no cliente. Seu investimento nas soluções Dewesoft estará protegido por muitos anos.

ECAT FORSUNK
Injector de potência para circuito de medição EtherCAT

Os dispositivos de aquisição de dados EtherCAT® podem ser facilmente distribuídos por um único cabo para alimentação, transmissão e sincronização de dados. Cada cabo pode ligar até 100 metros entre nós de DAQ.

Uma vez que cada dispositivo de medição num circuito de medição EtherCAT® consome corrente e alguma corrente é perdida através da resistência do cabo, deve ser fornecida uma fonte de alimentação adicional se o circuito de medição consistir em múltiplos dispositivos de aquisição de dados.

Um injector de energia é utilizado para fornecer energia adicional ao EtherCAT.® circuito de medição. É inserido no mesmo circuito de medição EtherCAT® que os outros dispositivos de aquisição de dados EtherCAT®. O injector de energia fornece energia fresca a todas as unidades de medição a jusante.

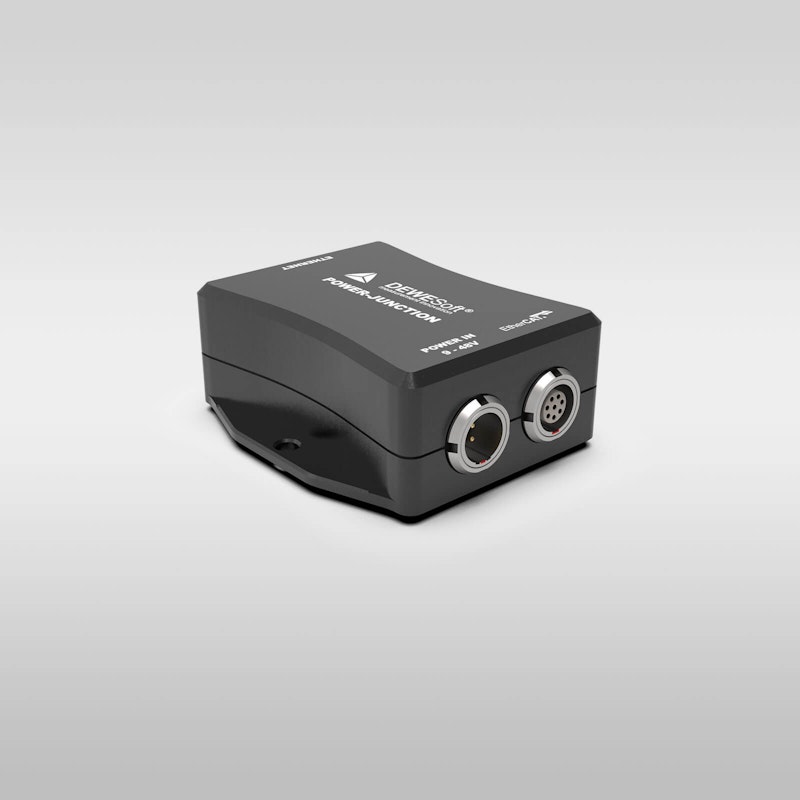

ECAT POWER UNIT
Caixa de junção eléctrica EtherCAT

A junção de energia EtherCAT® é utilizada para ligar qualquer dispositivo de aquisição de dados EtherCAT®, por exemplo, EtherCAT KRYPTON o Modulare SIRIUS com a fonte de alimentação e o PC através de um cabo Ethernet padrão com conector RJ45.

Nota: Se estiver a utilizar um dos computadores de processo Dewesoft e registadores de dados tais como SBOX, CPU KRYPTON, R2DB, R4, R8, R8DB ou MINITAUR, este acessório não é necessário uma vez que a energia é fornecida directamente a partir destes dispositivos.

RAMO ECAT-SYNC
Caixa de distribuição para sincronização EtherCAT

É necessária uma caixa de junção de sincronização EtherCAT® se os dispositivos de aquisição de dados baseados no Dewesoft EtherCAT® (por exemplo, EtherCAT KRYPTON) com sistemas de aquisição de dados baseados em tecnologia USB (por exemplo Modulare SIRIUS) e ligar o sistema a um PC externo.

Nota: Se estiver a utilizar a configuração acima com um dos nossos computadores de processamento de dados ou sistemas de aquisição de dados, tais como SBOX, R4, R8, MINITAUROS, Marco IOLITENão é necessária uma caixa de junção sincronizadora, uma vez que está directamente integrada nos sistemas.

RAMO ECAT-GPS
Ramo de sincronização EtherCAT®-GPS

O ramo de sincronização GPS EtherCAT® é utilizado da mesma forma que o ramo de sincronização para a sincronização entre dispositivos de aquisição de dados baseados em USB e EtherCAT®, mas utilizando o GPS como fonte de tempo.

A junção ECAT GPS tem um receptor GPS de 10 Hz incorporado e uma ligação para um sinal de código de tempo GPS ou IRIG-B DC. Os dispositivos são sincronizados com este código de tempo.

O receptor GPS incorporado também pode ser utilizado para gravar dados de localização como qualquer outro receptor GPS. Dispositivo de navegação Dewesoft GNSS.

ECAT-REPEATER
Repetidor de sinal EtherCAT

O repetidor de sinais EtherCAT® é utilizado para estender os cabos híbridos EtherCAT® e permite a ligação de um máximo de dois cabos de 50 m. Aumenta a estabilidade de ligação para sistemas EtherCAT distribuídos com distâncias de mais de 50 metros entre unidades.

O repetidor EtherCAT® é um dispositivo robusto em linha com protecção IP67. e consistente com Norma MIL-STD-810D. Conector Lemo série 1T macho de 8 pinos na porta IN e conector fêmea na porta OUT.

Um exemplo da utilização de um repetidor EtherCAT® é Aplicações ferroviáriasonde os dispositivos de medição são distribuídos ao longo da cadeia de transporte.

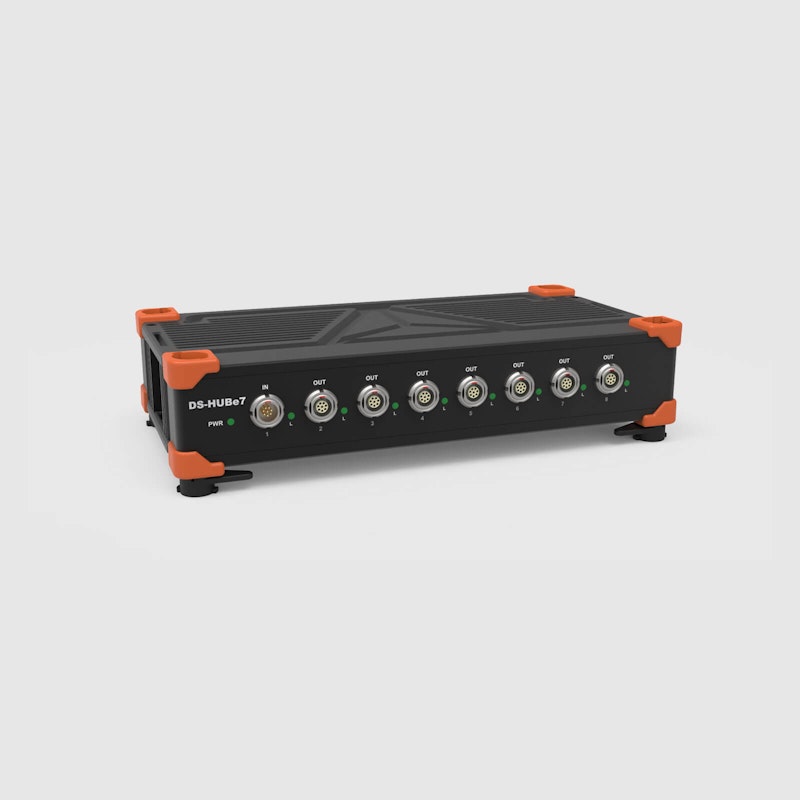

DS-HUBe7
EtherCAT hub/switchboard

O DS-HUBe7 é um concentrador EtherCAT® que permite a ligação de até sete dispositivos de aquisição de dados EtherCAT® (por exemplo) KRYPTON o Modulare SIRIUS). O DS-HUBe7 utiliza o ramo Beckhoff EtherCAT CU1128.

O DS-HUBe7 é um acessório útil para grandes sistemas de aquisição de dados distribuídos com circuitos de medição paralelos EtherCAT.

O DS-HUBe7 foi concebido na mesma caixa que as unidades modulares SIRIUS.

Existem oito conectores padrão LEMO de 8 pinos no painel frontal. O primeiro conector é utilizado para a entrada EtherCAT® (IN) e os outros 7 conectores são utilizados para a saída EtherCAT® (OUT).

Existem dois conectores LEMO de 2 pinos padrão no painel traseiro: PWR-IN e PWR-OUT. PWR IN e PWR OUT estão em curto-circuito interno. A tensão de entrada da fonte de alimentação é de 9-36VDC.
