IOLITE® ModularSistema de aquisição de dados industriais

Dispositivo de aquisição de dados distribuído e econômico com condicionamento de sinal de ponta para monitoramento e aplicações industriais. Software gratuito incluído. Vem com uma garantia de 7 anos líder do setor.

Voltagem

Voltagem

Tensão e estresse

Tensão e estresse

Ponte Completa

Ponte Completa

Meia Ponte

Meia Ponte

Ponte Quarter

Ponte Quarter

Par termoelétrico

Par termoelétrico

Digital IO

Digital IO

IEPE

IEPE

Carga

Carga

Corrente

Corrente

LVDT

LVDT

RTD

RTD

Resistência

Resistência

Compatível com DSI

Compatível com DSI

Compatível com TEDS

Compatível com TEDS

PoE (Power Over Ethernet)

PoE (Power Over Ethernet)

EtherCAT

EtherCAT

IP40

IP40

-10°C a +50°C

-10°C a +50°C

IOLITE® Modular Destaques

Distribuível e escalável

Uma ampla variedade de amplificadores com diferentes números de canais por módulo permite uma distribuição perfeita de canais para monitoramento, os sistemas podem ser distribuídos com 100 m de distância entre os módulos e excelente qualidade de sinal devido ao curto comprimento do cabo do sensor.

Condicionamento de sinal de alta qualidade

O IOLITE possui amplificadores analógicos de alta qualidade que oferecem excelente condicionamento de sinal e taxa de amostragem de até 50 kS/s.

Excelente relação preço/desempenho

O IOLITE oferece uma ótima relação preço / desempenho e é adequado para monitoramento e diversas aplicações industriais. O cabeamento RJ45 padrão reduz os custos de cabeamento.

Sincronização perfeita

As unidades são perfeitamente sincronizadas entre si e podem usar fontes de sincronismo externas, como GPS, para sincronização precisa de unidades deslocadas.

Interfaces padrões

Os dispositivos IOLITEd são dispositivos escravos padrão EtherCAT compatíveis com qualquer controlador mestre EtherCAT. Quando conectados ao software Dewesoft, a funcionalidade de retransmissão garante que nenhuma amostra seja perdida durante a medição.

Dispositivo de monitoramento estrutural dedicado

O IOLITEi 3xMEMS é um dispositivo dedicado que apresenta um acelerômetro MEMS triaxial de baixo ruído integrado, perfeito para aplicações de monitoramento de integridade estrutural.

Dispositivo de monitoramento de condição da máquina dedicado

O IOLITE 2xASI é um dispositivo DAQ distribuído integrado para medição de vibração, temperatura e ângulo, especificamente projetado para monitoramento da condição da máquina​​​​​​.

Software incluído

Todos os sistemas de recolha de dados Dewesoft incluem o premiado software de recolha de dados DewesoftX. O software é fácil de utilizar, mas muito abrangente e rico em funcionalidades. Todas as actualizações de software são sempre gratuitas, sem licenças ocultas ou taxas de manutenção anuais.

Qualidade Dewesoft e garantia de 7 anos

Aproveite nossa garantia de 7 anos líder do setor. Os nossos sistemas de aquisição de dados são fabricados na Europa, utilizando apenas os mais elevados padrões de qualidade de construção. Oferecemos suporte técnico gratuito e focado no cliente. Seu investimento nas soluções Dewesoft estará protegido por muitos anos.

Aquisição de Dados em Industrias

O IOLITE traz a aquisição de dados premiada e fácil de usar da Dewesoft para aplicações industriais e de monitoramento.

Um design econômico não compromete a qualidade do condicionamento de sinal. Todos os amplificadores de sinal são projetados para oferecer condicionamento de sinal de ponta com resolução de 24 bits e uma alta taxa de amostragem de até 50 kS/s por canal.

Os dispositivos IOLITE DAQ usam conectores RJ45, o que permite a fácil conexão de módulos com cabos padrão Ethernet / EtherCAT de baixo custo.

Distribuível até Um Único Canal

Os dispositivos IOLITE são fornecidos em versões monocanal e multicanal. Vários módulos IOLITE podem ser conectados em série com um único cabo Ethernet / EtherCAT econômico com conectores RJ45. Os dispositivos podem se estender por até 100 m.

Um único cabo EtherCAT é suficiente para energia, dados e sincronização entre dispositivos.

Condicionamento de sinal perfeito

O IOLITE oferece ondicionamento de sinal de alta qualidade​​​​​​​. Com sua gama de slots de entrada e saída, você pode medir tensão, corrente, deformação, vibração, som, temperatura, sinais digitais, contadores e muito mais.

Hardware de aquisição de dados de alta qualidade comprovado combinado com o premiado software de aquisição de dados Dewesoft X realiza a coleta de dados sem perder nem uma única amostra. Ele também fornece excelentes recursos de visualização e processamento de dados.

Os dados podem ser armazenados em um banco de dados de séries temporais e enviados a sistemas SCADA usando interfaces padrões como OPC UA ou XCP para realmente suportar aplicações da Indústria 4.0.

Software de aquisição de dados Dewesoft X pronto para uso com uma série de interfaces padrão suportadas torna o IOLITE a escolha perfeita até para as tarefas de medição e controle mais sensíveis ao preço.

Módulos amplificadores modulares IOLITE

Descubra a gama de amplificadores modulares monocanal e multi-canal da IOLITE. As unidades monocanal e multicanal podem ser utilizadas em conjunto no mesmo circuito de medição, ligadas por cabo Ethernet CAT6. O comprimento máximo do cabo entre nós é de 100 metros.

Módulos amplificadores de canal único

Os dispositivos modulares monocanal IOLITE oferecem um ADC de 24 bits com uma taxa de amostragem de 40 kS/s. Os dispositivos são muito pequenos e podem ser instalados e montados em locais apertados. O chassis tem uma classificação IP20.

Módulos amplificadores multi-canal

Os módulos multicanais utilizam ADC de 24 bits com uma taxa de amostragem de 20 kS/s por canal. Os módulos podem ser montados numa montagem padrão em calha DIN. Os módulos requerem uma fonte de alimentação externa de 9 - 48 V DC que pode ser encadeada de módulo para módulo.

ModuleVoltageCurrentResistanceStrainIEPEChargePTxThermocouplePotentiometerLVDTDigital inputDigital outputTEDSExcitation
Single-channel amplifier modules
1xSTGDSIDSIDSIDSIDSI
1xACC
1xAO
4xDI
4xDO
Multi-channel amplifier modules
8xACC
6xSTGDSIDSIDSIDSIDSI
8xSTGS
8xLV
8xLVe
16xLV
8xLA
8xTH
8xTH-HS
8xRTD
8xRTD-HS
8xRTDp
32xDI
32xDO
8xDI-4xDO
4xCNTTTL
16xAO

*DSI = Dewesoft Sensor Interface. Saiba mais sobre os adaptadores DSI.

Ver completo Especificações técnicas do IOLITE modular para obter especificações pormenorizadas sobre os sistemas de aquisição de dados IOLITE e os seus amplificadores.

Montagem em Trilho DIN

Os módulos multicanal IOLITE são totalmente compatíveis com o suporte para trilho de fixação. O chassi oferece um mecanismo de encaixe fácil para montagem em todas as montagens de trilho DIN industriais padrão.

Os módulos de canal único IOLITE são pequenos e podem ser colocados ao lado de seus pontos de medição. Eles oferecem orifícios para fácil montagem com parafusos ou qualquer outro método.

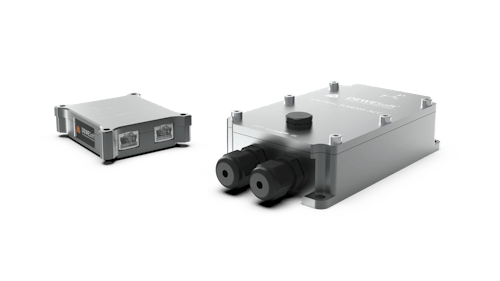

IOLIT 3x MEMS
Acelerómetro tri-eixo de baixo ruído incorporado

IOLITEi 3x-MEMS são dispositivos especializados para a monitorização de estruturas e vibrações. Possuem um acelerómetro MEMS integrado, de baixo ruído e com três eixos.

Com uma densidade de ruído espectral de apenas 25 µg/√Hz e um ruído residual de 100 µg a uma largura de banda de 50 Hz, as unidades são uma solução rentável para medições sísmicas.

Estes dispositivos são ideais para a monitorização contínua do estado de grandes estruturas tais como pontes, edifícios, antenas e estádios.

Embora os dispositivos meçam a aceleração, também podem ser utilizados para medir com precisão o deslocamento integrando a aceleração duplicada e aplicando um filtro apropriado. O funcionamento do software de aquisição de dados DewesoftX é simples e requer apenas a activação da opção de medição de offset.

Existem versões especiais "INC" que também podem medir a inclinação estática.

Mais informações Posição do sistema IOLITEi 3xMEMS.

IOLITE 2xASI
Dispositivo de monitorização do estado da máquina

O IOLITE 2xASI é um dispositivo de aquisição de dados com dois canais de interface para sensores analógicos e um conector de sensor tacográfico, concebido especificamente para funcionar com o nosso sistema de aquisição de dados. Sonda ASI-1xVIB-50g.

Foi especificamente concebido e utilizado para monitorizar o estado dos motores, bombas, travões, caixas de velocidades e máquinas semelhantes.

Ambos os artigos são comprados separadamente:

  • IOLITE-2xASI : Unidade de aquisição de dados com 2 canais de entrada analógicos (taxa de amostragem 40 kS/s por canal) para ligação de 2 sensores de vibração Dewesoft ASI-1xVIB-50g e 1 canal de entrada digital para ligação de um sensor de velocidade (tacómetro).

  • ASI-1xVIB-50g : Eixo único, largura de banda elevada (10kHz), sensor de vibrações de baixo ruído que também inclui um sensor de temperatura e um acelerómetro de três eixos de baixa velocidade para detecção de orientação.

Esta solução foi concebida para aplicações onde a medição distribuída de um número ilimitado de medições de vibração e temperatura perfeitamente sincronizadas é crítica, e o custo é um factor importante. A instalação rápida e fácil dos dispositivos é facilitada pela utilização de conectores RJ45. Esta solução aproxima o DAQ do sensor e elimina cabos analógicos longos, reduzindo o ruído e o custo.

SOFTWARE

Software de aquisição de dados premiado incluído gratuitamente

Os sistemas de recolha de dados Dewesoft incluem Software de recolha de dados vencedor de prémios DewesoftX. É o software mais avançado e mais fácil de usar de registo de dados e processamento de sinais disponível. Software e hardware funcionam em conjunto como magia. Oferece simplicidade e plena funcionalidade para todas as tarefas de teste e medição.

E a melhor parte? Recebe Apoio técnico e actualizações de software gratuitas para toda a vida. O software está em constante evolução. Novas versões principais são lançadas a cada 3 meses, adicionando constantemente novas funcionalidades, optimizações e outras melhorias. Não há custos ocultos e permanecerá livre para sempre.

Plug and play

A ligação do sistema DAQ e dos sensores não poderia ser mais rápida ou mais fácil. O software DewesoftX é Reconhecimento automático Os sistemas de medição e sensores ligados com TEDS configuram automaticamente os parâmetros do canal. Funções tais como :

  • Detecção automática de material.

  • Sensores inteligentes.

  • Base de dados de sensores.

  • Suporte alargado para sensores TEDS.

  • Conversão de unidades integradas.

  • Uma visão geral dos sinais em tempo real.

  • Diagramas eléctricos.

estará pronto para medir em segundos. Passe menos tempo a montar o seu equipamento de DAQ e trabalhe de forma mais produtiva. Tempo é dinheiro.

Medir e garantir a segurança

Opções de armazenamento de alto desempenho com mais de Velocidade sustentada de 500 MB/s Isto significa que pode sempre arquivar à velocidade máxima e já não tem de se preocupar com a perda de dados que comprometa os seus testes. As características de arquivamento do DewesoftX permitem :

  • Recolha de dados em tempo real.

  • Recolha sincronizada de dados analógicos de contadores, vídeo, GPS, CAN bus e muitas outras fontes.

  • Activação avançada e alarmes.

  • Memória para um ou mais ficheiros.

  • Armazenamento de dados em redes remotas e distribuídas.

  • Procedimentos de ensaio automatizados.

Mesmo que sejam armazenados gigabytes de dados, o nosso inovador formato de arquivo garante que os dados podem ser descarregados e analisados num relance.

Analisar e publicar

NVH, testes estruturais, análise de desempenho, etc.. Esqueça a utilização de múltiplas e complexas soluções informáticas para o registo e análise de dados. DewesoftX oferece uma solução de paragem única para todas as tarefas de teste e medição. O nosso software oferece :

  • Matemática online e offline.

  • Visualizações flexíveis em tempo real.

  • Apoio para vídeos sincronizados.

  • Ferramentas para a criação de relatórios em formato PDF e Word.

  • Exporta dados para muitos formatos de ficheiro padrão.

  • Licenças gratuitas e ilimitadas para visualização e análise de dados armazenados.

Concebido para engenheiros de testes, DewesoftX oferece uma solução de teste completa num pacote fácil de usar e agradável.

Actualizações gratuitas para toda a vida

Oferecemos um modelo de licenciamento surpreendente para o nosso software de recolha de dados sem taxas ocultas. A cada três meses é lançada uma nova versão principal com novas funcionalidades, melhorias de desempenho e correcções de bugs, sem custos adicionais. Todas as actualizações para os nossos utilizadores actuais são sempre gratuitas.

Espaço ilimitado para licenças

O nosso modelo de licenciamento oferece um número ilimitado de locais para análise dos dados registados. O ficheiro de dados registados é a base da licença. Basta partilhar o ficheiro com os seus colegas, que podem descarregar o software gratuitamente e analisar os dados na sua totalidade. Não são necessárias licenças adicionais.

Apoio técnico gratuito

Para nós, o cliente vem primeiro. Apoio técnico gratuito a nível mundial está disponível para o nosso software e hardware de DAQ. A nossa equipa de apoio técnico responde a qualquer pedido de apoio para o resolver o mais rapidamente possível. Apoio técnico no local também está disponível nos nossos escritórios locais sem custos adicionais.

Lovedby Many Engineers

Mais uma vez, obrigado por todos os novos recursos incluídos no Dewesoft X. Ele já é um produto fantástico e merece se tornar o Microsoft Word do software de aquisição de dados.

Nós definitivamente gostamos de usar o equipamento de aquisição de dados da Dewesoft e seu software. Penso nele como o Porsche 911 de aquisição de dados (meu carro dos sonhos / nosso equipamento de teste dos sonhos).

Recomendamos o SIRIUS como um ótimo equipamento para qualquer um que pergunte como gostamos dele.

Eu queria escrever pessoalmente para você e dizer como estou impressionado com os produtos da Dewesoft. Toda a equipe da Dewesoft me impressionou como extremamente feliz, inteligente e dedicada.
