IOLITE® 3xMEMSAcelerómetros e Inclinómetros MEMS Triaxiais de Baixo Ruído

Dispositivos de aquisição de dados feitos à medida para aplicações de monitorização do estado estrutural. Solução ideal em termos de preço e desempenho para a monitorização permanente do estado de estruturas como pontes, edifícios, antenas e estádios.

Vibrações

Vibrações

Aceleração

Aceleração

Ângulo

Ângulo

Temperatura

Temperatura

EtherCAT

EtherCAT

IP67

IP67

Avaliação de choque 50g

Avaliação de choque 50g

-20°C a +60°C

-20°C a +60°C

IOLITE® 3xMEMS Destaques

Tudo em um

IOLITEi 3xMEMS-ACC é uma família de dispositivos de aquisição de dados com acelerómetro MEMS de 3 eixos integrado, conversão analógico-digital e interface EtherCAT, baseada na plataforma modular de dispositivos DAQ da IOLITEi.

Baixa densidade sonora

As unidades IOLITEi 3xMEMS-ACC têm um nível de ruído muito baixo. IOLITEi 3xMEMS-ACC tem uma densidade de ruído espectral de 25 µg/√Hz e IOLITEi 3xMEMS-ACC-S tem uma densidade de ruído espectral muito baixa de 0,7 µg/√Hz. É comparável aos melhores acelerómetros de potência compensados da classe.

Velocidade e viagem

IOLITEi 3xMEMS-ACC são acelerómetros CC que podem medir acelerações estáticas a partir de 0 Hz e acima. O software DewesoftX calcula a velocidade e o deslocamento, bem como o passo estático e os ângulos de rotação com base nos valores de aceleração DC.

Sincronização total

IOLITE 3xMEMS são dispositivos baseados em EtherCAT sincronizados entre unidades para dentro de 1 µs. Isto é muito importante para a análise modal on-line para compreender a dinâmica dos desenhos (frequências naturais, formas de modo e coeficientes de amortecimento).

Distribuível em

Várias unidades podem ser facilmente distribuídas e sincronizadas em grandes estruturas utilizando cabo CAT6 de até 50 m de comprimento de nó para nó. A utilização de conversores ópticos permite também fazer pontes de mais de 20 km entre unidades, mantendo a sincronização 1us.

Excelente relação custo-benefício

O baixo preço da unidade, o software gratuito, a facilidade de instalação no campo e a melhor escolha de aceleração dinâmica, velocidade, deslocamento e monitorização estática da inclinação fazem da IOLITE 3xMEMS uma das unidades de melhor valor no mercado.

Poda universal

O instrumento é capaz de medir a aceleração nos eixos X, Y e Z. O software DewesoftX calcula a velocidade e o deslocamento, bem como o passo estático e os ângulos de rotação com base nos valores de aceleração DC.

Caixa estanque

Para todos os IOLITE 3xMEMS oferecemos um recinto totalmente selado com protecção ambiental IP67.

Software incluído

Todos os sistemas de recolha de dados Dewesoft incluem o premiado software de recolha de dados DewesoftX. O software é fácil de utilizar, mas muito abrangente e rico em funcionalidades. Todas as actualizações de software são sempre gratuitas, sem licenças ocultas ou taxas de manutenção anuais.

Qualidade Dewesoft e garantia de 7 anos

Aproveite nossa garantia de 7 anos líder do setor. Os nossos sistemas de aquisição de dados são fabricados na Europa, utilizando apenas os mais elevados padrões de qualidade de construção. Oferecemos suporte técnico gratuito e focado no cliente. Seu investimento nas soluções Dewesoft estará protegido por muitos anos.

Visão geral da IOLITE 3xMEMS-ACC

IOLITE 3xMEMS-ACC são sensores integrados para medição de vibração, passo, velocidade, deslocamento, passo e rotação. A aceleração é medida por um acelerómetro MEMS de três eixos incorporado na unidade. O acelerómetro está permanentemente ligado ao chassis mecânico.

A conversão analógica para digital (ADC) também tem lugar na unidade. Isto elimina as interferências da cablagem analógica.

O microprocessador do dispositivo transfere os valores de aceleração para o software DewesoftX, que corre num PC Windows. Os dispositivos também podem ser ligados a qualquer controlador com um mestre EtherCAT. A escala do sensor é automática, com Os dados em g ou m/s2 estão prontamente disponíveis. para o utilizador.

A Sensor de temperatura interna instalado no dispositivo mede a temperatura do acelerómetro MEMS. Estas leituras são também exibidas no software de aquisição de dados DewesoftX como um canal de monitorização do sistema. Os valores são actualizados uma vez por segundo.

As unidades IOLITE 3xMEMS ACC são concebidas para uma solução de monitorização de condições estruturais personalizada. São ideais para a monitorização contínua do estado de grandes estruturas tais como pontes, edifícios, antenas, estádios, grandes máquinas, etc.

Configurações de dispositivos disponíveis

Os dispositivos IOLITE 3xMEMS estão disponíveis em várias configurações:

  • IOLITEi-3xMEMS-ACC-8g: Gama de medição de ±2g a ±8g, largura de banda de 0 - 1000 Hz, taxa de amostragem de 4 kS/s, gama dinâmica de 96 dB e densidade de ruído espetral de 25 µg/√Hz.

  • IOLITEi-3xMEMS-ACC-40g: Gama de medição de ±10g a ±40g, largura de banda de 0 - 1000 Hz, taxa de amostragem de 4 kS/s, gama dinâmica de 96 dB e densidade de ruído espetral de 25 µg/√Hz.

  • IOLITEi-3xMEMS-ACC-8g-INC: As mesmas especificações que o IOLITEi-3xMEMS-ACC-8g com um inclinómetro integrado.

  • IOLITEi-3xMEMS-ACC-T: As mesmas especificações que o IOLITEi-3xMEMS-ACC-8g com o conetor adicional na frente ao qual pode ser ligado um sensor de temperatura.

  • IOLITEi-3xMEMS-ACC-S: Gama de medição de ±15g, largura de banda de 0 ... 460 Hz, taxa de amostragem de 1 kS/s, gama dinâmica de 137 dB e densidade de ruído espetral de 0,7 µg/√Hz.

  • IOLITE-2xMEMS-INC: Dispositivo de medição de inclinómetro estático de dois eixos. Gama de medição: +-15 graus, resolução: 0,001 graus, precisão relativa: 0,01 graus.

  • IOLITEi-1xMEMS-ACC-Z: Acelerómetro monoaxial com campos de medição de ±2g, ±4g e ±8g. Proteção ambiental IP20.

  • IOLITEi-1xMEMS-ACC-Z-T: As mesmas especificações que o IOLITEi-1xMEMS-ACC-Z com o conetor adicional na frente para a ligação de um sensor de temperatura.

O chassis da caixa à prova de água IP67 está disponível para todas as configurações.

Arquitectura EtherCAT® distribuída

Com EtherCAT® IOLITE os dispositivos podem facilmente distribuídos em grandes estruturas.. Os dispositivos podem incluir 50 m de junção a junção com um cabo entre eles para transmissão de sinal, fornecimento de energia e sincronização.

Graças à utilização de transdutores ópticos, mesmo a distâncias superiores a 20 km entre unidades com sincronização entre unidades por 1 pulso.

Inclinómetro estático para medir os ângulos de inclinação e de rotação

Oferecemos duas versões de dispositivos IOLITE 3xMEMS que podem ser utilizados como inclinómetro estático de dois eixos. Os dispositivos podem ser utilizados para medir os ângulos de inclinação e de rotação (em torno dos eixos X e Y, com o eixo Z posicionado verticalmente).

  • IOLITEi-3xMEMS-ACC-8g-INC: As mesmas especificações do IOLITE-3xMEMS-ACC-8g com um inclinómetro integrado.

  • IOLITE-2xMEMS-INC: Dispositivo de medição de inclinómetro estático de dois eixos. Gama de medição: +-15 graus, resolução: 0,001 graus, precisão relativa: 0,01 graus.

Podem ser utilizados para a monitorização estática da inclinação de estruturas, por exemplo, pontes, viadutos, edifícios altos, turbinas eólicas, etc. Mede os ângulos de rotação e inclinação (em torno dos eixos X e Y) com o eixo Z posicionado verticalmente.

Um inclinómetro estático de dois eixos apresenta as seguintes características

  • Gama de medição: +-15 graus

  • Resolução: 0,001 graus

  • Precisão relativa: 0,01 graus

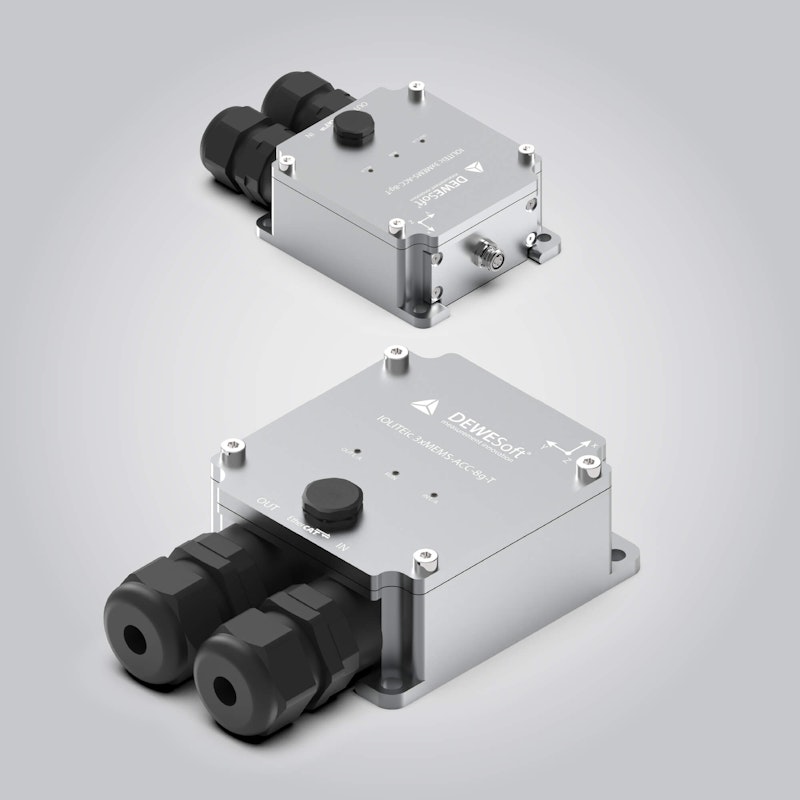

IOLITEi-3xMEMS-ACC-T para medir a aceleração e a temperatura em estruturas

A versão IOLITEi-3xMEMS-ACC-T possui um conetor M8 adicional na parte frontal ao qual pode ser ligado um sensor de temperatura. Isto permite uma adição simples e económica de um ponto de medição de temperatura em aplicações de monitorização em pontes, turbinas eólicas e outras estruturas. Ambas as variantes IOLITEi (IP20) e IOLITEiw (IP67) estão disponíveis com esta opção.

Apenas um sensor de temperatura dedicado é compatível e deve ser encomendado separadamente. Trata-se de um sensor de temperatura digitalizado com as seguintes especificações:

  • Precisão da medição: +-0.5 °C

  • Gama de medição: -55 a 125 °C

  • Proteção do ambiente: IP66.

O protocolo de 1 fio é utilizado para a comunicação entre o sensor e o dispositivo 3xMEMS-ACC. O comprimento máximo do cabo é de 10 m.

Ruído sísmico

As unidades IOLITEi 3xMEMS têm uma densidade de ruído espectral muito baixa. A IOLITEi 3xMEMS-ACC-S está equipada com o seguinte 0,7 µg/√Hz Ruído e densidade espectral do ruído residual 2 µg (valor RMS) com uma largura de banda de 100Hz. O seu desempenho pode ser facilmente comparado com os melhores acelerómetros de equilíbrio de forças da classe.

IOLITEi 3xMEMS-ACC tem as seguintes características 25 µg/√Hz Densidade espectral do ruído y 100 µg de ruído residual com uma largura de banda de 50 Hz. O gravador FFT à direita mostra o ruído residual do sistema IOLITEi 3xMEMS-ACC em três eixos a uma taxa de amostragem de 100 C/s e a uma gama dinâmica de 96 dB.

Pronto a medir o movimento

Apesar de os dispositivos IOLITEi 3xMEMS ACC medirem a aceleração, também podem ser utilizados para uma medição precisa Medição do movimento integrando duplamente a aceleração e aplicando uma filtragem apropriada. Com o software de aquisição de dados DewesoftX, esta tarefa é muito fácil.

Na experiência abaixo, o movimento linear do IOLITEi 3xMEMS-ACC é medido directamente com um sensor de distância laser e calculado a partir da aceleração medida. Os resultados mostram uma alta precisão, mesmo a uma baixa frequência de 1,5 Hz.

Teste e validação de produtos

A reparação ou substituição de equipamento é dispendiosa para estruturas como pontes. A IOLITE 3xMEMS-ACC foi, portanto, submetida a testes extensivos de produtos para assegurar um desempenho fiável e o cumprimento das especificações.

Os procedimentos de teste padrão incluem testes de vibração e ciclagem de temperatura para verificar a durabilidade e detectar desvios na aceleração medida.

Instalação exterior permanente com caixa estanque IP67

As unidades IOLITE 3xMEMS-ACC são fornecidas num invólucro selado de alumínio com prensa-cabos. O recinto foi concebido para instalação no exterior e é totalmente à prova de intempéries. É compatível com Classe de protecção IP67. Os dispositivos podem funcionar numa vasta gama de temperaturas, desde -20 °C e 65 °C.

Os cabos são encaminhados através dos prensa-cabos e crimpados com conectores RJ45 no ponto de instalação. As tomadas IOLITE 3xMEMS-ACC RJ45 estão alojadas num invólucro à prova de água. Após os conectores terem sido instalados, a tampa pode ser fixada à caixa com um anel de vedação e quatro parafusos.

O invólucro exterior ventila automaticamente para igualizar a pressão no interior do invólucro com a pressão do ar exterior, impedindo a entrada de água no invólucro. Isto prolonga a vida do selo e aumenta a resistência do recinto.

Armazenamento na base de dados Historian

O colector de dados IOLITE pode ser utilizado para monitorização a longo prazo ou contínua. Este tipo de medição requer um armazenamento de dados eficiente. Para este efeito, oferecemos Historiador de Storitelev Dusoft. Historian é um serviço de base de dados de séries cronológicas baseado no protocolo de mensagens MQTT para a Internet das Coisas (IoT).

O Historian baseia-se na base de dados InfluxDB de fonte aberta e é uma excelente solução para monitorização a longo prazo. Existem duas formas de acesso aos dados no Historian:

  1. Sítios Web Pode utilizar qualquer navegador moderno como cliente web para aceder a dados armazenados em Historian em tempo real. A solução é baseada noutro projecto de código aberto, Grafana. Permite a configuração de vistas totalmente personalizáveis e é uma excelente solução para painéis de instrumentos em tempo real.

  2. Cliente de secretária: O cliente desktop é um exemplo do nosso premiado software DewesoftX. Permite-lhe importar dados históricos da base de dados Historian e analisá-los em profundidade.

O Historian pode ser instalado no seu próprio servidor ou como um serviço de nuvem totalmente gerido.

Visite o website Dewesoft Historian website para mais informações.

Acessórios para instalação

Os dispositivos são ligados em série utilizando um cabo de rede Ethernet padrão. Recomenda-se que o cabo seja blindado (SFTP, CAT5e) e tenha uma espessura mínima de 24 AWG. O cabo deve ser constituído por 4 pares de fios. A distância máxima entre nós é de 50 metros.

É necessário um midspan passivo Power-over-Ethernet (PoE) para combinar o sinal EtherCAT e a energia no mesmo cabo. O IOLITE® Power Midspan é um divisor de potência de grau industrial com electrónica incorporada para protecção contra sobretensões e explosões.

Aplicações industriais e integração de sistemas

Os sistemas baseados no hardware de aquisição de dados IOLITE® e o software DewesoftX estão instalados em todo o mundo para fornecer funções essenciais de monitorização. Um dos nossos maiores integradores de sistemas, o ESSEBI, integra acelerómetros MEMS triaxiais em sistemas de monitorização estrutural contínua.

Estamos muito satisfeitos com o desempenho acústico da unidade. Permite-nos fazer uma análise de modo. A usabilidade da solução global e do software, que é completamente plug-and-play, é muito importante para nós.

Giorgio Sforza, ESSEBI Srl
