Análise e analisador de banda de oitavaSolução de análise de frequência de banda Octave para som e ruído

Uma banda de oitava é uma banda de frequência que abrange uma oitava. Nesse contexto, uma oitava pode ser um fator de 2 ou um fator de 100,3. 2/1 = 1200 centavos ≈ 100,301. Bandas de oitava fracionária, como 1⁄3 ou 1⁄12 de uma oitava, são amplamente utilizadas em acústica de engenharia.

A análise de banda de oitava é frequentemente usada no controle de ruído, proteção auditiva e, às vezes, em problemas de ruído ambiental.

Os analisadores de banda de oitava em tempo real são medidores de nível de som especiais que dividem o ruído em seus componentes de frequência. Os circuitos de filtro eletrônico são usados para dividir o som ou ruído em bandas de frequência individuais.

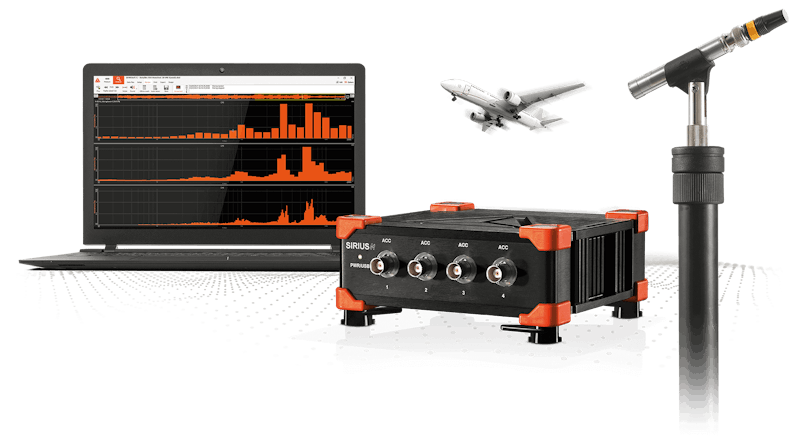

A Dewesoft oferece analisadores de banda de oitava flexíveis para qualquer medição de som.

O filtro CPB é um filtro cuja largura de banda é uma porcentagem fixa de uma frequência central. A largura dos filtros individuais é definida em relação à sua posição no intervalo de interesse. Quanto mais alta for a frequência central do filtro, mais ampla será a largura de banda.

O filtro de oitava mais largo usado tem uma largura de banda de 1 oitava. Muitas subdivisões em larguras de banda menores são freqüentemente usadas. Os filtros são freqüentemente rotulados como filtros de largura de banda de porcentagem constante.

Um filtro de 1/1 de oitava tem uma largura de banda próxima a 70% de sua frequência central. Os filtros mais populares talvez sejam aqueles com larguras de banda de 1/3 de oitava. Uma vantagem é que essa largura de banda em frequências acima de 500 Hz corresponde bem à seletividade de frequência do sistema auditivo humano.

A solução Dewesoft CPB suporta largura de banda de até 1/24 oitava.

Um ouvido humano não tem um "ganho" igual em frequências diferentes. Perceberemos o mesmo nível de pressão sonora em 1 kHz mais alto do que em 100 Hz. Para compensar esse "erro", usamos curvas de ponderação de frequência, que fornecem a mesma resposta que o ouvido humano tem.

O exemplo mais conhecido é a ponderação de frequência na medição do nível de som, onde um conjunto específico de curvas de ponderação conhecido como ponderação A, B, C e D, conforme definido no padrão IEC 61672.

As medições não pesadas da pressão sonora não correspondem à intensidade percebida porque o ouvido humano é menos sensível em frequências muito baixas e altas. As curvas são aplicadas ao nível de som medido, pelo uso de um filtro de ponderação em um medidor de nível de som.
