DewesoftX 2024.5 lanserad: uppdateringar av modalanalys- och ljudeffektmoduler samt mer
March 31, 2026
Vi är glada att kunna presentera DewesoftX 2024.5, vår senaste version fullpackad med nya funktioner. Vi har lagt till flera förbättringar av användarupplevelsen i vår modul för modalanalys. Vi har även förbättrat modulen för ljudeffekt och introducerat det nya pluginet Sound Power vs. Order Tracking Math. Användare kan nu enkelt exportera flera filer eller segment av samma fil till en enda Excel®-fil. Åtkomsten till CAN- och LIN-data har också förenklats genom tillägget av CMP-pluginet. Dessutom förbättrar backend-uppdateringar visualiseringen och hanteringen av icke-ekvidistant asynkron data, vilket säkerställer en smidigare analysupplevelse. Utforska avsnittet Other updates för att fördjupa dig i fler uppdateringar i denna spännande nya version.

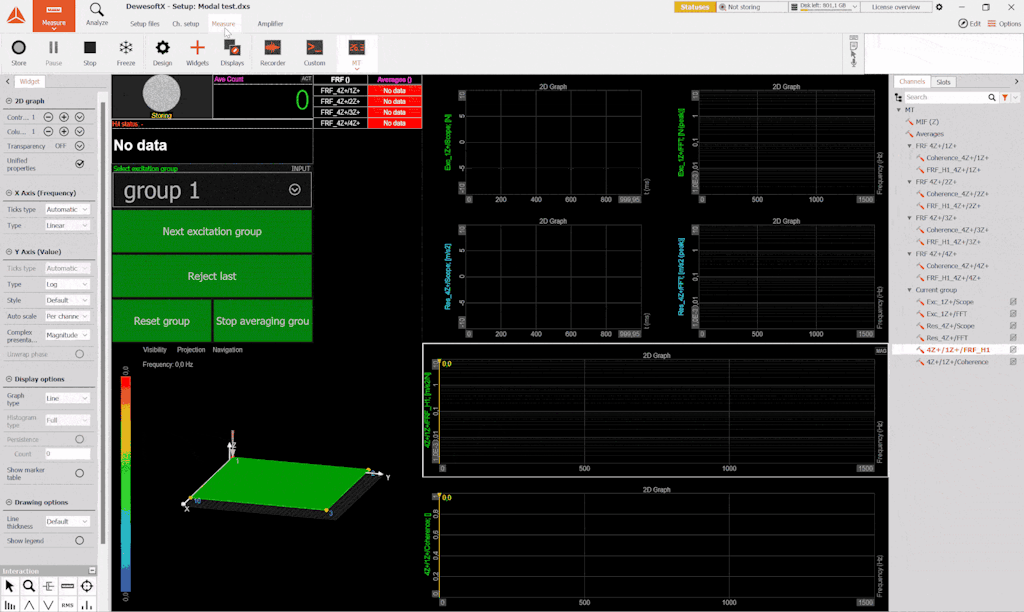

Förbättringar för enanvändarläge i modalanalys
Nya förbättringar i modulen för modalanalys ger en avsevärt bättre användarupplevelse för en enskild operatör vid slagprov. Dessa funktioner gör det möjligt för en operatör i fält att genomföra en komplett mätning med impulshammare utan ett enda klick, vilket kraftigt minskar tiden som krävs för att utföra ett modalt test.
Här är förbättringarna:
Dubbelträffar identifieras och avvisas nu automatiskt.
När det önskade antalet slag för den aktuella mätgruppen har uppnåtts, går modulen automatiskt vidare till nästa mätgrupp.
Den nya funktionen för ljudåterkoppling ger operatören akustiska signaler som visar om det senaste slaget godkändes och vilken mätgrupp som ska mätas härnäst.
I sällsynta fall när manuell styrning krävs kan du fjärrstyra modulen för modalanalys med hjälp av kortkommandon på tangentbordet (definierade under Settings > Extensions > Modal test). Dessa genvägar gör det möjligt att navigera mellan exciterings- och responsgrupper, återställa den uppmätta gruppen eller avvisa den senaste mätningen, samt stoppa pågående medelvärdesbildning för att förhindra oavsiktliga slag när du är nöjd med den uppmätta gruppen.
Slutligen lagrar progresskanalen nu även antalet medelvärden som används för varje beräkningsgrupp, vilket ger en bättre överblick över mätstatusen.
Uppdatering av Sound Power-modulen
Ljudeffekt är en avgörande parameter för att mäta den totala energi som en källa avger. Den är central inom bullerkontroll, miljöbedömningar och produktutveckling. Vi har förbättrat flera funktioner i applikationsmodulen för ljudeffekt och lagt till nya funktioner, vilket bidrar till förbättrad testning.
Nya bilder för mikrofonkonfigurationer
Vi har uppdaterat bilderna av mikrofonkonfigurationer som beskrivs i relevanta standarder, såsom ISO 3744 och ISO 6395.
Smalbands-FFT för ljudeffekt
De flesta mätningar av ljudeffekt baseras på ⅓-oktavband (CPB), men i vissa fall kan det vara fördelaktigt att identifiera mönster och toppar i ljudeffektspektrumet med hjälp av smalband (FFT). Detta är nu möjligt parallellt med CPB-utgångarna i modulen för ljudeffekt.
Omberäkning över flera körcykler
Modulen för ljudeffekt stöder nu omberäkning av resultat över flera körcykler.
Mätningar över flera körcykler används ofta för att förbättra resultatens kvalitet och är enligt vissa standarder obligatoriska. Bilden nedan visar ett exempel på användning av flera körcykler för bestämning av ljudeffekt enligt ISO 6395 för grävlastare.
Förbättringar av K1 och K2
Vi har lagt till ny funktionalitet för mätningar av bakgrundsbuller (K1) och rumskorrigering (K2). Du kan nu exportera och importera data relaterad till K1 och K2 samt definiera toleransintervall för referensljudkällans mätningar för K2, enligt nedan:
Ytterligare förbättringar av ljudeffekt
Utöver de funktioner som nämnts ovan har många andra förbättringar genomförts, varav några listas nedan:
Bättre sortering av kanaler inom grupper i kanallistan.
Fler tabeller för mikrofonpositioner kan väljas, i enlighet med ISO-standarder.
Medelvärdesbildning av K1-resultat över flera mätningar av bakgrundsbuller.
Stöd för kontroll av skenbar direktivitet.
Separata trigger-villkor för både start och stopp av mätningar.
Och mycket mer.
Sound Power vs. Order Tracking Math-plugin
Orderföljd ljudeffektbearbetning kan nu utföras i en ny applikationsmodul kallad Order Analysis Sound Power (OASP). Denna modul finns i listan över applikationsmoduler under sektionen Acoustics, som visas nedan:
Med orderföljd ljudeffekt kan du analysera ljudeffekten från enskilda roterande komponenter genom att studera det rotationsordningsbaserade innehållet i ljudeffekten.
En sådan analys kan hjälpa till att avgöra vilka roterande komponenter som kan behöva modifieras för att det testade systemet ska uppfylla vissa krav på ljudeffektnivå.
Order Analysis Sound Power-modulen licensieras under Sound Power-licensen. Dessutom är OASP beroende av data från Order Analysis-modulen, vilket innebär att åtkomst till order tracking-analys också krävs.
Förbättrad hantering av asynkron data
DewesoftX var alltid utformat för att hantera höga samplingsfrekvenser med maximal effektivitet. Hantering av icke-ekvidistanta samplingar, såsom de från asynkrona datakällor som CAN, har dock historiskt inneburit utmaningar.
Med våra senaste backend-förbättringar är hanteringen av asynkron data betydligt mer effektiv och snabbare. Dessa förbättringar gör lagring, hämtning och visualisering av icke-ekvidistant data mycket smidigare.
Ett exempel på dessa förbättringar är visningen av asynkron data i widgeten Tabular Values. I denna nya version är alla samplingsvärden för kanaler med icke-ekvidistanta tidsstämplar synliga i tabellen, oavsett den gula markörens position. Med andra ord kan DewesoftX snabbt hitta och visa varje sampling från dessa kanaler, vilket möjliggör enkel och effektiv åtkomst till data för din analys.
Exportera data till separata blad i samma Excel-fil
Den förbättrade Excel-exportfunktionen gör det mycket enklare att förbereda dataset för efterbearbetning. Den gör det möjligt att exportera flera datafiler eller segment av dataset till separata blad i en och samma Excel-fil. Detta förenklar jämförelser mellan testkörningar, till exempel vid hållbarhetstester av fordon eller analys av specifika segment i ett dataset, såsom ljudeffektnivåer för enheter under olika driftförhållanden.
Funktionen finns i Excel Export-modulen under fliken Export i Analysis-läget. För att aktivera funktionen behöver du bara aktivera alternativet Append to existing file under inställningarna för Export file name. Ytterligare alternativ gör det möjligt att anpassa prefixet för bladnamn, välja om kanaler med enstaka värden ska inkluderas samt visa katalogen där den nya Excel-filen kommer att exporteras.
Denna funktionalitet är också integrerad i sekvenseraren, vilket möjliggör förbättrad automatisering av dataexportprocessen. Alternativet finns i Export Data-blocket under sektionen Action Block. Alla relevanta inställningar visas när Excel-export väljs, vilket möjliggör smidig konfigurering och effektiv automatisering av arbetsflödet.
Insamling av ASAM CMP- och Technica TECMP-strömmar med CMP-plugin

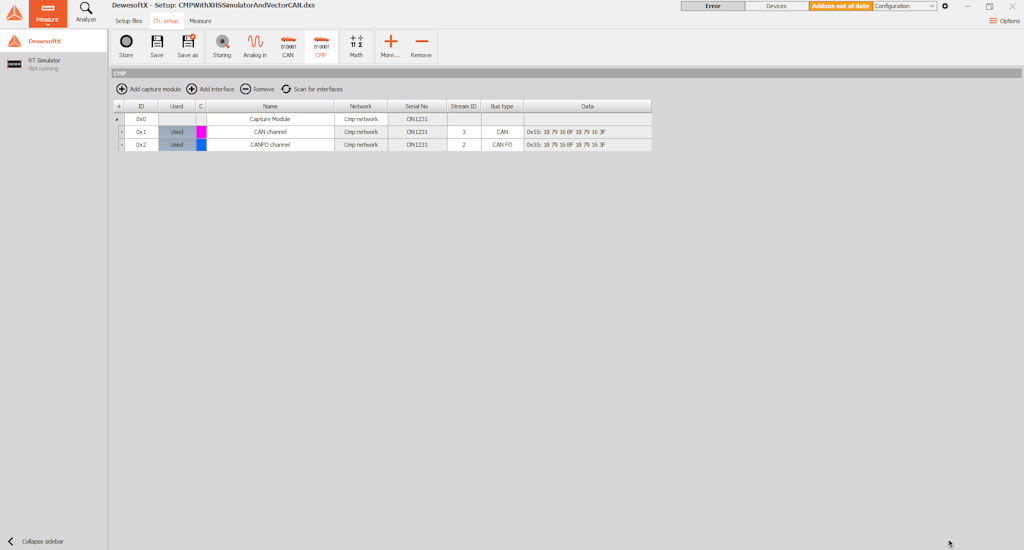

CMP (Control Measurement Protocol) är ett nytt plugin som lagts till i DewesoftX 2024.5. Det kan avkoda strömmar av ASAM CMP (Capture Module Protocol) och Technica TECMP (Technically Enhanced Capture Module Protocol). CMP-nätverk består av insamlingsmoduler och datasänkor. Insamlingsmoduler omvandlar data från olika källor till CMP-paket och strömmar dem i nätverket. En eller flera datasänkor kan logga strömmarna. Implementeringen av CMP-pluginet baseras på det öppna källkodsbiblioteket ASAM CMP Library, som är en del av openDAQ.
CMP-pluginet gör det möjligt för en PC som kör DewesoftX att fungera som en datasänka i nätverket genom att omvandla datapaketen till motsvarande DewesoftX-kanaler. Dessa kan användas i relevanta fordonsbussmoduler som CAN och LIN eller bearbetas av andra DewesoftX-moduler.
Med detta plugin kan du samla in data från vilken tredjepartshårdvara som helst som strömmar ASAM CMP- eller TECMP-paket. Framtida uppdateringar baserade på kundernas behov kommer att inkludera stöd för andra bussar.
Övriga uppdateringar
Du hittar ytterligare detaljer om alla funktioner som listas nedan på Dewesofts Engineering Support Portal:
Inställningar för vektorreferensdata visas nu under kolumnen Setup Configuration i Math Modules Grid.
En ny kolumn, “Input Channel”, finns nu tillgänglig i Math Modules Grid, vilket gör det enklare att se vilka inkanaler som används i varje matematisk funktion.
Kanaler i kanalväljaren kan nu visas som en platt lista istället för att vara grupperade separat.
En ny varning som visar den exakta tillgängliga samplingsfrekvensen i Channel Setup har lagts till för mikrofonkalibrering.
Ett alternativ har lagts till för att skapa en vektorreferenskurva från aktuella värden i inkanalen, med ytterligare kanalvisning.
Det senaste värdet som registrerats med Latch Math sparas nu i inställningsfilen och används som startvärde för nästa mätning.
Flera förbättringar i Rotor Balancer.
En beräkning av Smax är nu tillgänglig i Orbit Analysis.
Counter Math stöder nu samma justeringskurva som den valda räknaren.
Förbättringar i visningen av Counter-information.
Ethernet-anslutningens hastighet och USB-version visas nu i Hardware settings.
Stöd för IOLITE-4xDO i OBSIDIAN-enheten är tillgängligt när den är ansluten till en PC, dock inte i standalone-läge.
IOLITE-X-8xLVe stöder nu TEDS-sensorskanning.
Möjlighet att lägga till en Trigger-kanal för att möjliggöra nollställning av vinkelavvikelse.
Stöd för användardefinierade objektstorlekar med decimaltal.
DewesoftX 2024.5 är en kostnadsfri uppgradering för alla Dewesoft-kunder och är kompatibel med alla Dewesoft datainsamlingssystem. Ladda ner uppgraderingen från vårt download center, där du även hittar en changelog med alla mindre förbättringar och buggfixar.
