Test av fordonsdynamikKördynamik baserad på ISO- och ECE-standarder.

Komplett datainsamlings- och analyssystem för fordonsdynamikprovning. Lösningen erbjuder en uppsättning för automatiska testmanövrar för fordonsdynamik. Hela lösningen är baserad på Dewesofts datainsamlingssystem och erbjuder standardtestmanövrar och snabb utvärdering av godkänt/icke godkänt test för föraren.

Acceleration

Hastighet

Vridmoment

Vibrationer

Digital IO

Räknare och kodare

GPS och GLONASS

Tröghetsplattformar

Gyroskop

Orientering

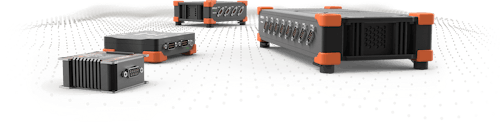

CAN bus

CAN FD

OBDII

J1939

XCP/CCP

FlexRay

Video

Höghastighetsvideo

Kistler KiRoad

Polygon

IP67

Test av fordonsdynamik Höjdpunkter

Realtidsresultat

VTS och Dewesoft X-programvara visar alla valideringar och visualiserar resultat i realtid under själva testet. Ytterligare matematik eller visualisering kan läggas till senare i efterbehandlingen om det behövs.

Automatiserat arbetsflöde

VTS erbjuder fördefinierade testmanövrar för testoperatören och enkla skärmkontroller för operatören att konfigurera och köra testerna.

Standardiserad av ISO och ECE

Alla tillgängliga testmanövrer är konfigurerade och utförda enligt ISO- och ECE-standarder.

Automatiska resultat och statistik

VTS kan visa en sammanfattningstabell med statistik och kan lägga resultat från ett antal testkörningar.

Ned till 2 cm noggrannhet

Vi erbjuder högprecisions GPS- eller IMU-maskinvara (Inertial Measuring Unit) med RTK-stöd som tillval som ger högsta möjliga hastighet och positioneringsnoggrannhet.

Flera Manövrar

VTS erbjuder flera standardmanövrar som Steady state cornering, Step steer input, Step steer non-linear, On center sinus steer, Pseudo Random Steer, Pulse Input Method, Slowly increasing steer, Sine with dwell och fler testmanövrer under utveckling .

Inkluderad programvara

Alla Dewesoft datainsamlingssystem innehåller den prisbelönta DewesoftX-programvaran för datainsamling. Programvaran är lätt att använda, men ändå mycket omfattande och funktionsrik. Alla programuppdateringar är alltid gratis, utan dolda licenser eller årliga underhållsavgifter.

Dewesoft-kvalitet och 7 års garanti

Dra nytta av våra förmåner 7 års garanti. Våra datainsamlingssystem byggs i Europa enligt de högsta kvalitetsstandarderna. Vi erbjuder kostnadsfri, kundorienterad teknisk support. Din investering i Dewesoft-lösningar är skyddad under många år framöver.

Vehicle Dynamics Test Suite (VTS)

Trots det ökande utnyttjandet av virtuella analysverktyg i fordonsutvecklingsprocessen minskar inte testaktiviteten på grund av flera anledningar:

Detaljerade simuleringsmodeller kräver pålitlig experimentell data för validering.
Förfining av vissa fordonsegenskaper behöver fortfarande den "mänskliga beröringen", levererad av subjektivt och objektivt test och utveckling på fysiska prototyper.
Utveckling och validering av avancerade körfunktioner (ADAS, autonom körning) kräver fortfarande omfattande verkliga tester.

I detta sammanhang, på en extremt konkurrenskraftig global marknad, måste testprocessen vara extremt effektiv med tanke på:

Mätningens totala kvalitet

Överensstämmelse och reproducerbarhet av testutförandet
Datanoggrannhet: sensorer och mätsystem

Kostnadseffektivitet

Förberedelsetid: enkel fordonssensorinställning och DAQ-systemkonfiguration
Faktisk testtid: optimera användningen av den tid som spenderas på testbanan eller på en testrigg

Fordonsdynamik mätsystemöversikt

Bilden till höger visar datainsamlingssystemet Vehicle Testing Suite som består av:

SIRIUS DAQ-system: för inhämtning av analoga signaler och fordonets CAN-buss.
SBOX-datalogger och databehandlingsdator: mycket tillförlitlig SSD-datalogger och högpresterande databehandlingsdator.
DS-BP2 batteripack: ett batteripaket som ger reservkraft bredvid bilens strömförsörjning.

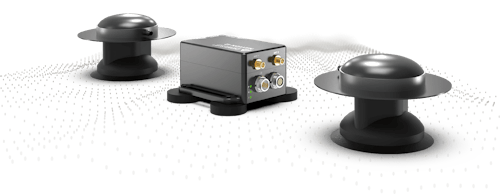

DS-IMU2 tröghetsmätningsenhet: för mycket noggrann positionering och orientering av GPS / GLONASS.
DS-DISP-12-skärm: monterbar i bilen med hög ljusstyrka och högupplöst pekskärm LED-skärm.
Dewesoft X-programvara med Vehicle Dynamics plugin och Vehicle Testing Suite-paketet.

Standardfordons testmanövrer

Dewesoft Vehicle Test Suite erbjuder lättanvända automatiserade tester för följande standardtestmanövrer:

Testtyper	Ref. standarder
Steady-state cornering	ISO 4138
Step steer input	ISO 7401
Step steer non-linear	Based on ISO 7401
On center sinus steer	ISO 13674-1
Pseudo-Random Steer	ISO 7401, ISO TR-8726
Pulse Input Method	ISO 17288-2
Slowly increasing steer	ECE 13H
Sine with dwell	ECE 13H
More test maneuvers in development

För varje typ av test beräknas valideringskriterier och andra objektiva parametrar och görs tillgängliga som beräknade kanaler i mätfilerna.

Databehandling

Dewesoft Vehicle Dynamics-plugin är utformat för att fortsätta förbehandlingen av råsignalerna i enlighet med kraven i ISO-standarder för objektiv dataanalys för fordonsdynamik. Alla inställningar kan hanteras i Dewesoft-installationen. De viktigaste funktionerna inkluderar:

Databehandling

Katalog över standardtestmanövrer
Hantering av koordinatsystemet
Filter
Kompensation av sensorns positionseffekt
Kompensation av g-krafteffekten

Data Processing

Koordinatsystem
Utgående från parametrar för ingångskanalerna beräknas utgångskanalerna i önskat koordinatsystem.

Filtrera och synkronisera
Ingångskanalerna filtreras enligt ISO 15037-1 / -2 eller ECE 13H-standarder. Kända sensorfördröjningar kompenseras.

Kompensation av sensorns positionseffekt
Med tanke på sensorpositionen beräknar Dewesoft X Vehicle Dynamics-plugin hastighet och acceleration vid önskad referenspunkt.

Kompensation av tyngdkraftseffekten
Plugin Dewesoft X Vehicle Dynamics beräknar rullnings- och lutningsvinkeln och kompenserar effekten av g-kraft om ingångsacceleration inte ligger i det horisontella planet.

Vehicle Test Suite Applikationer

VTS är ett lättanvänt testautomationsverktyg och testförargränssnitt ovanpå Dewesoft X software. Den är utformad för att uppnå högsta produktivitet på testbanan med DS Vehicle Dynamics plugin. Huvudfunktioner:

Stöd för plugin-programmet Dewesoft Vehicle Dynamics.
Hantering av fordonsdata och sensorkoordinatdata.
Internationella standarder eller anpassade testförfaranden.
Dewesoft integrerad i VTS-mätpanelen.
Snabbvisning av huvudparametrar och körningskontroll.
Automatisk namngivning och lagring av testfiler i en anpassad mappstruktur.
Dataöverlägg och statistik från flera testkörningar
Modulär arkitektur för enkel förlängning och ytterligare anpassning.

VTS-applikationen hanterar konfigurationsparametrarna för varje typ av test:

Info: grundläggande information om testet.
Mätinställningar: samplingsfrekvens, Dewesoft skärm-ID, undermapp för datalagring.
Triggerförhållanden.
Utföandevillkor: de tillåtna värdena för de nominella körningsparametrarna, såsom fordonshastighet, banradie, styrfrekvens etc.
Valideringsvillkor: de tillåtna tröskelvärdena som används i valideringskontrollen.
Användaren kan redigera och lagra standardkonfigurationen för varje typ av test, baserat t.ex. på fordonstypen (personbil eller lastbil).

Enkla kontroller för testföraren

Allt som testföraren behöver kontrollera är tillgängligt med en enda beröring på den fordonsmonterade displayen. Testföraren väljer bara testsessionen och testmanöveren för att utföra och ställa in parametrarna:

Nominellt förhållande
Start/stop kontroller
Test setup
Test analys
Spara/slänga test fil

Direkt efter att lagringen slutat finns testresultaten tillgängliga, föraren kan spara eller kasta datafilen och fortsätta med nästa test.

Hjulkraftsensorstöd och mätning av hjulens moment

Våra datainsamlingssystem erbjuder fullständigt synkroniserat datainsamling från hjulkraftsgivarsystem som:

Kistler KiRoad-prestanda och RoaDyn: trådlösa hjulkraftgivare för roterande och stationära applikationer
Michigan Scientific hjulkraftsensorer

Båda enheterna integreras direkt i det prisbelönta Dewesoft X-datainsamlingssystemet och kommer att synkronisera all tillgänglig data till våra analoga och GPS-datainsamlingsenheter. Kanaler från dessa enheter kommer att finnas tillgängliga som alla andra kanaler och kan lagras eller användas för vidare analys direkt i programvaran.

Fordonsdynamik Fallstudie

Denna kundberättelse om fordonsdynamik berättar hur Dewesoft och LEANE hjälpte några vänner, som arbetade på olika avdelningar hos en stor OEM-biltillverkare för bilar, att implementera nya lösningar för att förbättra deras dagliga fordonstestjobb.

Resultatet av detta samarbete var utvecklingen av Dewesoft R2DB-datainsamlingssystemet och programvaran Vehicle Test Suite, båda perfekt lämpade för olika fordonsdynamiktester.

Kunden sammanfattar det:

Fördelarna med våra lösningar har förbättrat vårt jobb, ökat kvalitet och effektivitet på flera sätt:
