SIRIUS® XHS 2-kanals effektanalysator med integrerad DC-CT®-strömgivare

Name: SIRIUS® XHS
Brand: Dewesoft®
Rating: 4.8 (19 reviews)

SIRIUS® XHS-PWR är en unik 2-kanals datainsamling för mätning av likström, högspänning och effekt. Den använder HybridADC-signalkonditioneringsteknik och den integrerade patenterade DC-CT®-strömtransformatorn för hög noggrannhet vid strömmätning.

SIRIUS® XHS-PWR är den idealiska kraftanalysatorn för övervakning av el- och hybridfordonsflottor. Enheten innehåller den prisbelönta DewesoftX-mjukvaran och en branschledande 7-års garanti.

Spänning

Högspänning

Ström

Likström

AC-ström

TEDS-kompatibel

Galvanisk isolering ±1000 V

Isolering CAT II 1000 V

Isolering CAT III 600 V

Ethernet

XCP/CCP

OPC UA

CAN bus

CAN out

15 MS/s/ch

Stötklass 75g

-40°C till +70°C

IP67

SIRIUS® XHS Höjdpunkter

HybridADC signalbehandlingsteknik

HybridADC ger det bästa av två världar och kombinerar hög bandbredd med dynamisk datainsamling. Den har 16-bitars ADC med upp till 5 MHz bandbredd och en samplingsfrekvens på upp till 15 MS/s för höghastighetsdatainsamling. Dessutom har den högdynamisk, aliasfri insamling med en samplingshastighet på upp till 2 MS/s. Lägena kan väljas med programvara för varje ingångskanal.

15 MS/s @ 5 MHz Bandautslag

SIRIUS® XHS-enheter ger en samplingshastighet på upp till 15 MS/s med en bandbredd på 5 MHz. Den fångar transienter ner till mikrosekundersnivå. Samlingsfrekvensen kan väljas med programvara för varje analog ingångskanal.

Mätning av högspänning

SIRIUS XHS-PWR kan direkt mäta ±2000V på en enda högspänningsingångskanal med en noggrannhet på 0,03%.

CT DC-teknik för likström

SIRIUS® XHS-PWR-enheterna är utrustade med en integrerad DC-CT-strömtransformator med hög noggrannhet vid mätning av strömmen. DC-CT är en patenterad teknik för strömningsmätning.

Moderna datagränssnitt

SIRIUS® XHS-PWR har stöd för gigabit LAN-datagränssnitt (Ethernet), CAN-buss, XCP och OPC UA-utgångar.

Stöd för öppna protokoll

Data överförs till vilken värd som helst via OPC UA-protokollet, en öppen industristandard. Parallellt finns data tillgängliga via XCP- eller CAN-protokoll, vilket gör det möjligt att ansluta till programvara för ECU-kalibrering som ETAS INCA eller Vector Canape.

PTP-synkronisering

Även om användaren kan välja vissa kanaler som kanaler med hög bandbredd och andra som oförändrade kanaler är filtreringen utformad för att perfekt anpassa alla signaler i tid med nollfasförskjutning. Flera enheter kan synkroniseras med varandra med hjälp av PTP-synkroniseringsmetoden.

Hög galvanisk isolering

Hög isolering från kanal till kanal och från kanal till jord för CATII 1000 V. Detta förhindrar skador på system på grund av för hög spänning och undviker jordslingor.

Robust och säker

SIRIUS XHS-PWR har IP67-klassning för tuffa miljöer och är konstruerad för ett brett spektrum av driftstemperaturer (-20 °C till 70 °C). Enheten är konstruerad och testad enligt säkerhetsstandarden EN 61010-1.

Inkluderad programvara

Alla Dewesoft datainsamlingssystem innehåller den prisbelönta DewesoftX-programvaran för datainsamling. Programvaran är lätt att använda, men ändå mycket omfattande och funktionsrik. Alla programuppdateringar är alltid gratis, utan dolda licenser eller årliga underhållsavgifter.

Dewesoft-kvalitet och 7 års garanti

Dra nytta av våra förmåner 7 års garanti. Våra datainsamlingssystem byggs i Europa enligt de högsta kvalitetsstandarderna. Vi erbjuder kostnadsfri, kundorienterad teknisk support. Din investering i Dewesoft-lösningar är skyddad under många år framöver.

SIRIUS® XHS-PWR översikt

Elektrifiering av fordon är den viktigaste innovationstrenden inom bilindustrin. Detta kräver att intelligent energihantering och energidistribution införs i fordonet. Utvecklingen av effektiva EMF-fria elektriska komponenter, t.ex. elmotorer, växelriktare och laddningsstationer, energihantering och halvledare, har kommit långt. Noggranna spännings- och strömmätningar behövs både under utveckling och drift för att förutsäga fordonets energiförbrukning.

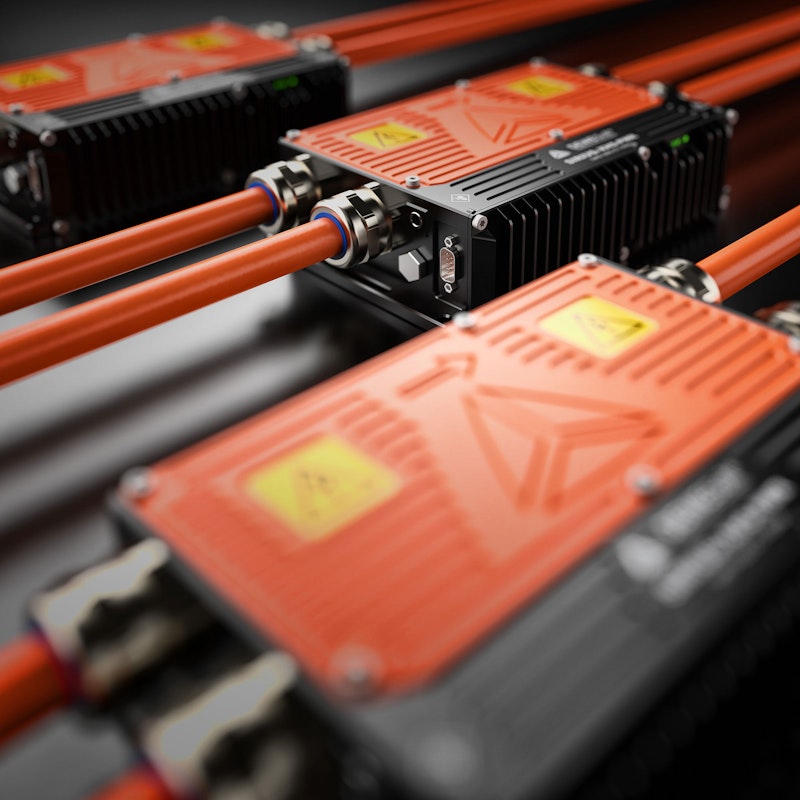

SIRIUS® XHS-PWR är en familj av datainsamlingsenheter för direkt mätning av högspänning, ström och elektrisk energi. Den är främst utformad för att testa alla typer av elfordon, t.ex. elbilar, lastbilar, bussar och tung utrustning.

Kraftledningar kan gå direkt genom SIRIUS® XHS-PWR. Den innehåller en patenterad DC-CT®-strömtransformator för mycket exakta strömmätningar.

Dewesofts SIRIUS® XHS-PWR erbjuder de mest avancerade integrerade lösningarna för ström- och spänningsmätning på test- och mätmarknaden för bilar. Den ger sömlös integration med Programvara DewesoftXXCP- eller OPC/UA-utgång via Gigabit Ethernet PoE med PTPv2-tidssynkronisering. Detta är ett högkvalitativt datainsamlingssystem med en samplingshastighet på 15 EM/s vid 16 bitar.

Hybrid ADC-signalbehandlingsteknik

Ta SIRIUS® XHS-PWR introducerar vår nya toppmoderna ADC hybridteknik för signalbehandling. Det gör båda. Tillfällig registrering med hög genomströmning och mycket dynamisk, aliasfri datahämtning.. Båda lägena kan väljas programmeringsmässigt för varje kanal och användas samtidigt.

Hur HybridADC fungerar

Högpresterande läge : Detta läge erbjuder en extremt hög bandbredd på 5 MHz och en samplingshastighet på 15 MS/s. SIRIUS® XHS PWR-enheter kan fånga upp pulser, steg och fyrkantiga vågor utan brumning eller överbelastning. Det här läget är idealiskt för registrering av transienter och för tillämpningar som till exempel effektanalys. Detta datainsamlingsläge är typiskt för SAR ADC:er.
En mycket dynamisk och oföränderlig resa: Det här läget används för samplingsfrekvenser upp till 1 EM/s. För frekvensanalys av signaler, t.ex. akustik- och vibrationssignaler (NVH), används ett oaliaserat filter med en bandbredd nära Nyquistskalan. Detta beteende är mycket likt det hos en sigma-delta ADC.

DC-CT-teknik för mätning av strömmen

DC-CT® är en innovativ princip för isolerad mätning av växel- och likström. Med denna kompakta och patenterade teknik för strömmätning kan topp- och läckströmmar på upp till 2000 A mätas. Samtidigt säkerställs hög prestanda och maximal produktion.

DC-CT® är en kompakt, tyst och kostnadseffektiv teknik för strömmätning med låg energiförbrukning. Befintliga produkter har ett intervall från 2 A till 2000 A, en bandbredd på upp till 1 MHz och en noggrannhet på 0,1 % till 0,01 %.

Sensor type	Current	Isolated	Range	Bandwidth	Linearity	Accuracy	Temp. drift	Consumtion
DC-CT	DC/AC	Yes	High	High	Excellent	Very High	Very Low	Medium
Fluxgate	DC/AC	Yes	High	High	Excellent	Excellent	Low	High
Hall	DC/AC	Yes	High	Medium	Medium	Medium	High	Low-Med
Shunt	DC/AC	No	Medium	Medium	Good	High	Medium	High
Rogowsky	AC	Yes	High	High	Good	Medium	Low	Low
CT	AC	Yes	High	Medium	Medium	Medium	Low	Low

Översikt över SIRIUS® XHS-PWR-enheter

För närvarande är följande SIRIUS® XHS-PWR-enheter tillgängliga:

SIRIUSi-XHS-PWR-1xHV-1xDC-CT-1000A-UNI: Utformad för att mäta spänningar upp till ±2000 V (noggrannhet 0,03%) och strömmar upp till ±2000A, med en maximal samplingshastighet på 15 MS/s. Den har universella högspänningsanslutningar som passar olika multicore-kablar och kontakttyper. Idealisk för tillämpningar som analys av total energiförbrukning i elfordon, inklusive hjälp- och HVAC-system.
SIRIUSi-XHS-PWR-1xHV-1xDC-CT-1000A-CON: Utformad för att mäta spänningar upp till ±2000 V (noggrannhet 0,03%) och strömmar upp till ±2000A, med en maximal samplingshastighet på 15 MS/s. Den innehåller HV-kontakter (Amphenol PowerLok 500-serien) och stöder HV-sladdar med tvärsnitt på upp till 120 mm². Denna enhet är särskilt användbar för drivlinans effektivitet, testning vid verklig körning, transientanalys, EMC-testning och total effektförbrukning.
SIRIUSi-XHS-PWR-1xHV-1xDC-CT-UNI: Utformad för att mäta spänningar upp till ±2000 V (noggrannhet 0,03%) och strömmar upp till ±500A (korttid) vid en maximal samplingshastighet på 15 MS/s. Den har universell anslutning för högspänningskablar, med plats för olika multicore-kablar och kontakttyper. Idealisk för tillämpningar som analys av total energiförbrukning i elfordon, inklusive hjälp- och HVAC-system.

Alla enheter är utrustade med vår HybridADC-signalbehandlingsteknik som klarar 15 MS/s samplingshastighet, 5 MHz bandbredd (spänning) och >500 kHz bandbredd (ström). Enhetens chassi är IP67-skyddat och kan arbeta i -20 °C till +70 °C.

Säkerhet och isolering

Säkerheten kommer i första hand. SIRIUS® XHS-PWR datainsamlingsutrustning och signalkablar är ISO 9001:2000-certifierade. Säkerhetsstandarder EN 61010-1inklusive högspänningsblockering och temperaturkontroll.

De erbjuder också verktyg Isolering av luftkanaler och isolering av kanaler från jord (CATII 1000 V) Detta förhindrar skador på system på grund av överspänning och undviker jordslingor.

SIRIUS® XHS-PWR-enheterna är mycket robusta och har en IP67-klassning. De är också utformade för ett brett spektrum av driftstemperaturer från 0 till 100 °C. mellan -20 °C och 70 °C.

Alla säkerhetsanordningar

Version som överensstämmer med EN 61010-1
Temperaturkontroll (visas på DewesoftX-displayen)
- Huvudbord
- Högspänningsförstärkare
- Likströmstransformator CT
Personalenhet (HW ready)
- Digital omkopplare på täckarna
- Sinal HVIL två HV-kontakter
LED-statusindikator

Gränssnitt och anslutningsmöjligheter

Endast en Ethernet-kabel behövs för data, ström och synkronisering. Detta förenklar installation och konfiguration av testtillämpningar i fordonet. Om du vill testa flera fordonskomponenter kan du ansluta flera enheter via en dedikerad 6-ports nätverksswitch (DS-6xLAN-L1B), som tillhandahåller PTPv2-synkronisering för enhetssynkronisering.

SIRIUS® XHS-PWR-enheterna har ett brett utbud av datagränssnittsalternativ för tillförlitlig integrering i andra system. Data kan överföras till vilken värd som helst via standardprotokollet OPC UA. Parallellt kan data nås via XCP- och CAN-protokoll, vilket gör det möjligt att ansluta till programvarupaket för ECU-applikationer.

Anslut och synkronisera flera enheter med DS-6xLAN switch

Flera SIRIUS® XHS-PWR kan enkelt anslutas med hjälp av vår industriella DS-LAN ethernet-switchar. Våra ethernet-switchar kan leverera ström, synkronisering och data till flera anslutna enheter.

Vi har två alternativ:

DS-18xLAN: Vår mest kapabla Ethernet-switch är en nätverksswitch med 18 portar som stöder höghastighetsanslutningar på upp till 10 Gbps. Den har en PTP-synkroniseringsmekanism och erbjuder ett passivt PoE-alternativ för strömförsörjning av externa Ethernet-enheter. Den finns i tre varianter med robusta LEMO- och RJ45-kontakter.
DS-6xLAN: Detta är en gigabit-nätverksswitch med 6 portar och 4 downlink-portar på frontpanelen och 2 uplink-portar på bakpanelen.

Prisbelönt programvara ingår

Alla Dewesoft datainsamlingssystem innehåller den prisbelönta programvaran DewesoftX Professional för datainsamling. DewesoftX erbjuder avancerade datainsamlings- och signalbehandlingsfunktioner och är mycket lätt att använda.

DewesoftX-programvaran erbjuder avancerade funktioner för effektanalys och kan beräkna och visa effekt, övertoner och FFT-parametrar i realtid. Mer information finns på följande adress DewesoftX produktsida.

Bilagor

SIRIUS® XHS-PWR datainsamlingssystem är utformade för att testa elfordon och deras komponenter. Viktiga tillämpningar är bland annat:

Effektivitet hos kraftverket

Från testbänk till testning ombord. SIRIUS-XHS-PWR ger en säker och exakt mätning av strömmen från högspänningsbatterier. Ytterligare mätningar av hjulens och axlarnas varvtal och vridmoment ger information om den totala drivlinjens effektivitet genom att beräkna förhållandet mellan mekanisk utgångseffekt och elektrisk ingångseffekt.

Genomförande av tester under realistiska förhållanden.

Utför standardiserade körcykler som WLTP, NEDC, WMTC etc. och fastställer räckvidd och analys av den totala prestandan.

Total elförbrukning

Använd olika SIRIUS® XHS-PWR-enheter för att analysera den totala energiförbrukningen, inte bara för huvudbatteriet och drivlinan, utan även för hjälpsystemen, t.ex. bilens luftkonditionering och underhållningssystem.

Analys av övergången

SIRIUS-XHS med 5 MHz bandbredd möjliggör transientanalys och hjälper till att identifiera oönskade EMI-effekter genom harmonisk analys.
