12 recensioner

IOLITE® Rack (R8, R8R, R12)EtherCAT datainsamling och kontrollsystem i realtid

Datainsamling och realtidskontroll front-end-system med dubbla EtherCAT-bussar för industriella testapplikationer. Allt-i-ett-lösning för kontroll och återkopplingsövervakning i realtid. Titta på IOLITE-presentationsvideon.

Högspänning

Högspänning

Påfrestning och stress

Påfrestning och stress

Quarter Bridge

Quarter Bridge

Half Bridge

Half Bridge

Full Bridge

Full Bridge

Termoelement

Termoelement

Digital IO

Digital IO

IEPE

IEPE

Laddning

Laddning

Ström

Ström

LVDT

LVDT

RTD

RTD

Resistens

Resistens

DSI-kompatibel

DSI-kompatibel

TEDS-kompatibel

TEDS-kompatibel

EtherCAT

EtherCAT

IP40

IP40

-10°C till +50°C

-10°C till +50°C

IOLITE® Rack (R8, R8R, R12) Höjdpunkter

Automatisk dubbla EtherCAT-bus

IOLITE är utrustad med två parallella EtherCAT-bus. Den primära bussen används för datainsamling i full hastighet från datorns hårddisk. Den sekundära bussen används främst för att överföra realtidsdata med låg latens till ett EtherCAT-bus styrsystem från en tredje part.

Generering av signaler på hög nivå

IOLITE:s datainsamlingssystem är utrustade med högkvalitativa analoga och digitala förstärkare som garanterar utmärkt signalkvalitet. Förstärkarna använder 24-bitars ADC:er med samplingsfrekvenser på upp till 20 kHz, fritt valbara via programvara.

Möjlighet till olika ramar

IOLITE R12 aluminiumhöljet är kompatibelt med 19-tums rackskåp. IOLITE R8 och R8R är robusta, fältkompatibla aluminiumskåp som rymmer upp till 8 förstärkarkort.

Reservkraftsförsörjning

IOLITE:s huvudchassi är utrustat med en inbyggd redundant strömförsörjning. Detta garanterar maximal systemtillförlitlighet för kritiska tillämpningar.

Ett brett utbud av driftstemperaturer

Även om IOLITE DAQ-system är konstruerade för att fungera vid -10 °C ... 50°C, vissa konfigurationer kan också fungera i temperaturområdet -40°C ... +85°C.

Utmärkt pris/prestanda

IOLITE erbjuder ett utmärkt pris/prestanda och är lämpligt för testbäddintegration och olika industriella applikationer.

Dewesoft-kvalitet och 7 års garanti

Dra nytta av våra förmåner 7 års garanti. Våra datainsamlingssystem byggs i Europa enligt de högsta kvalitetsstandarderna. Vi erbjuder kostnadsfri, kundorienterad teknisk support. Din investering i Dewesoft-lösningar är skyddad under många år framöver.

Inkluderad programvara

Alla Dewesoft datainsamlingssystem innehåller den prisbelönta DewesoftX-programvaran för datainsamling. Programvaran är lätt att använda, men ändå mycket omfattande och funktionsrik. Alla programuppdateringar är alltid gratis, utan dolda licenser eller årliga underhållsavgifter.

Redundanta EtherCAT-bussystem

Varje IOLITE-datainsamlingssystem är utrustat med två helt oberoende EtherCAT-bussystem som fungerar parallellt.

Den primära bussen

Den primära bussen används för exakt tajmad och synkroniserad datainsamling via Dewesoft X DAQ-mjukvara. IOLITE ansluter via vilken EtherCAT RJ45-kabel som helst till datorn som kör Dewesoft X DAQ-programvaran och strömmar ett antal in- och utgångskanaler i hög hastighet till datorns hårddisk.

Sekundärbussen

IOLITE's sekundära EtherCAT-buss kan användas på två sätt:

  1. Front-end-gränssnitt med låg latens för alla EtherCAT-kompatibla realtidscontrollers från tredje part

  2. Ytterligare buss för redundant datainsamlingssystem från tredje part i kritiska DAQ -applikationer.

Sammanslagning av datainsamling och realtidskontroll

Historiskt sett har datainsamling och realtidskontroll existerat i olika världar, och det har inte funnits någon överlappning. Styrenheter, inklusive PLC-system, prioriterade snabb respons på händelser, och datainspelning var en sekundär funktion. Samtidigt fokuserade datainsamlingssystem på inspelningshastighet och försummade helt realtidskontroll.

Många applikationer kräver dock båda funktionerna. Testbänkar kräver till exempel exakt signalbehandling och signalbearbetning, tillsammans med realtidsstyrning. För att integrera DAQ-instrument och PLC:er krävdes redundanta kablar, där varje kabel var dedikerad till en specifik signal.

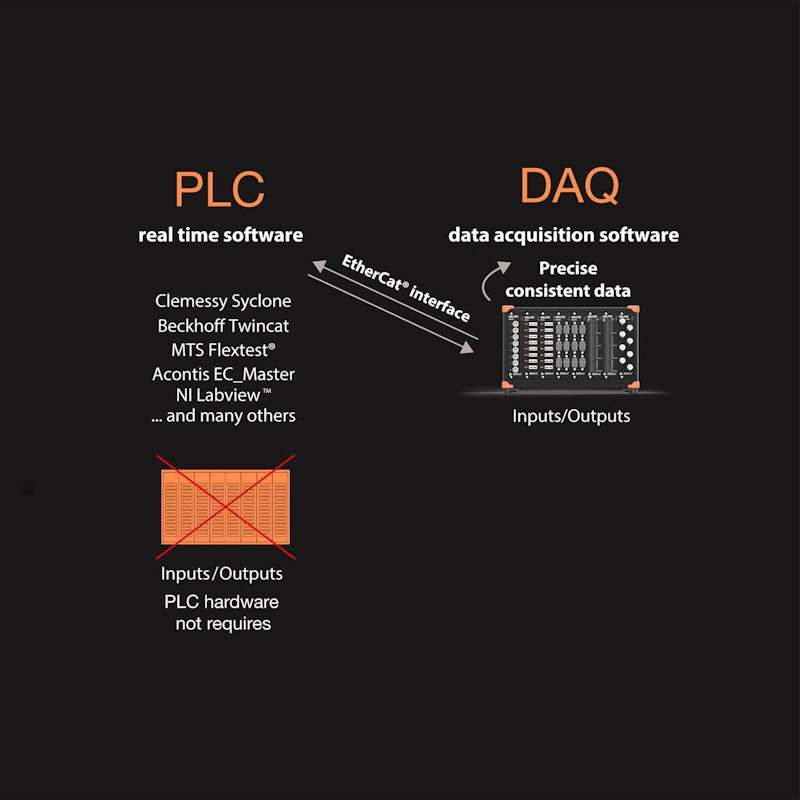

Introduktionen av Dewesoft EtherCat-baserade system som OBSIDIAN, IOLITEoch SIRIUS RT förändrade landskapet genom att erbjuda dubbla oberoende EtherCAT-databussar. Med denna innovation kan en buss användas för buffrad datainsamling med hög hastighet och bussen kan skicka data med låg latens till styrenheter från tredje part.

Med dagens Dewesoft-instrument behövs bara en databuss mellan PLC och DAQ, vilket drastiskt minskar kabelkomplexiteten. Detta förenklar inte bara installationen utan undviker också onödig analog-till-digital hårdvara på styrenhetssidan. Dewesoft-system sammanfogar elegant kontroll och datainsamling, vilket löser integrationen av DAQ och realtidskontroll en gång för alla.

Denna funktion är tillgänglig för alla tredjeparts styrprogram med EtherCAT-master aktiverad. Dewesoft-system kan enkelt styra och kontrollera ställdon, till exempel.

Tiden då man behövde två oberoende system är förbi - Dewesoft gör allt.

IOLITE® R12
19-tums rackmonterat chassi

Standard IOLITE-aluminiumchassi är kompatibelt med och kan monteras i valfritt 19-tums rackskåp. Perfekt för testbäddsinstallationer.

IOLITEr-chassihöjden är 3U och kan rymma upp till 12 IOLITE I/O-moduler.

Chassit erbjuder IP30 miljöskydd och kan arbeta vid -10 till 50 ° C temperatur. Vissa konfigurationsvariationer möjliggör drift från -40 ° C till 85 ° C. Kontakta vår lokala representant för alternativet bred temperatur.

IOLITE® R8
Robust boxat chassi

Förutom ett 19-tums rackskåpkompatibelt chassi finns IOLITE DAQ-systemet också i fristående robust aluminiumchassi som är kompatibelt med SIRIUS DAQ-enheter.

IOLITEs chassi har 8 platser för att installera IOLITE-input- och outputslicear.

IOLITE R8-chassit erbjuder IP40 miljöskydd och kan arbeta vid -10 ° C till 50 temperatur. Vissa konfigurationsvariationer möjliggör drift från -40 ° C till 85 ° C. Kontakta vår lokala representant för alternativet bred temperatur

IOLITE® R8r
Robust chassi utan fläkt

IOLITE R8r-chassit är ännu mer robust med passiv kylning (fläktlös). Den erbjuder 8 slottar för IOLITE rack DAQ-moduler. IOLITE R8r är designad för användning i tuffa, dammiga miljöer. Den tål höga stötar och vibrationer.

IOLITE R8r-chassit är klassat med miljöskydd IP50 och kan arbeta vid -10 °C till 50 temperatur. Vissa konfigurationsvariationer möjliggör drift från -40 °C till 85 °C. Kontakta vår lokala representant för mer information.

Perfekt Signalkonditioning

IOLITE erbjuder avancerad signalbehandling. Med sitt utbud av ingångs- och utgångasmoduler kan du mäta spänning, ström, töjning, spänning, vibrationer, ljud, temperatur, digital, räknare och mer.

Beprövad högkvalitativ datainsamlingsmaskinvara i kombination med prisbelönt Dewesoft X-datainsamlingsprogramvara utför datainsamling utan att ens förlora ett enda sample. Det ger också bra datavisualiserings- och bearbetningsfunktioner.

Data kan lagras i en tidsseriedatabas och skickas till SCADA-system med standardgränssnitt som OPC UA eller XCP för att verkligen stödja Industry 4.0-applikationer.

Off-the-shelf Dewesoft X datainsamlingsprogramvara med en serie stödda industristandardgränssnitt​​​​​​​ gör IOLITE till det perfekta valet för även de mest priskänsliga mät- och kontrolluppgifterna.

IOLITE-förstärkarmoduler

Här hittar du en översikt över de flerkanalsförstärkarkort som finns tillgängliga för IOLITE® Rack datainsamlingssystem. Förstärkarmodulerna är kompatibla med alla större IOLITE® Racks och kan installeras med en enkel monteringsmekanism. Alla analoga moduler har 24 bitars ADC-upplösning (analog till digital omvandlare) och en samplingsfrekvens på 20kS/s. Alla förstärkarinställningar är konfigurerbara med programvara för varje kanal.

ModuleVoltageCurrentResistanceStrainIEPEChargePTxThermocouplePotentiometerLVDTDigital inputDigital outputTEDSExcitation
Multi-channel amplifier modules
8xACC
6xSTGDSIDSIDSIDSIDSI
8xSTGS
8xLV
8xLVe
16xLV
4xHV
8xLA
8xTH
8xTH-HS
8xRTD
8xRTD-HS
8xRTDp
32xDI
32xDO
8xDI-4xDO
4xCNTTTL
16xAO

*DSI = Dewesoft SEnsor Interface. Läs mer om DSI-adaptrar.

Se hela Tekniska specifikationer för IOLITE-rack för detaljerade specifikationer om IOLITE-datainsamlingssystem och dess förstärkare.

Applikationer med ett stort antal kanaler

IOLITE-datainsamlings- och kontrollsystem erbjuder en idealisk och kostnadseffektiv installation för tillämpningar med ett stort antal kanaler. Systemen kan anslutas i serie och ha hundratals eller till och med tusentals I/O-kanaler. Antalet kanaler begränsas endast av bandbredden.

С Dewesoft NET-konfigurationSystemen kan också distribueras över flera platser och fungera som ett enda mätsystem som styrs från en central kontrollcentral.

Tack vare att de är kompatibla med 19-tumsskåp kan IOLITE R12-system enkelt installeras i befintliga skåp.

Redundant Strömförsörjning

Varje IOLITE-system är utrustat med en redundant strömförsörjning som kompletterar funktionsuppsättningen för det perfekta och pålitliga front-end-systemet.

Om den primära strömförsörjningen misslyckas kommer systemet att drivas av en sekundär strömförsörjning utan avbrott eller avstängning / omstart av systemet.

Kontrolloopsövervakning

Det som är riktigt fantastiskt är att IOLITE DAQ-systemet ger operatören möjlighet att skaffa och övervaka data i den dagliga driften såväl som när man ställer in styrsystemen.

Förutom att övervaka ingångskanalerna på datainsamlingsbussen kan systemet också övervaka utgångarna från styrenheten. Låt oss säga att vi reglerar avstängningsventilen genom att övervaka trycket. DEWESoft kan visa både trycksignalen och den digitala utsignalen från styrenheten, alla helt synkroniserade.

Detta gör det möjligt för operatören att bevisa att styrsystemet fungerar korrekt varje gång.

Verkligt exempel - Hållbarhetstester

Låt oss titta på ett verkligt exempel för IOLITE-användning.

Testbänkar för fordons hållbarhet kräver hundratals ingångskanaler för mycket exakt datainsamling. De måste registrera kraft, vridmoment, linjär eller vinkelrörelse och mer - och allt måste lagras med hög precision och snabba samplingshastigheter.

Typiskt är datainsamlingsenheterna anslutna till PLC: er som styr testerna via analoga utgångar. Så varje analog utgång från signalkonditionering är ansluten till ingångar från PLC. Hundratals signaler ... hundratals kablar ... långa installationstider och mycket arbete för att ansluta allt.

Men med IOLITE krävs endast ett enda digitalt Ethernet-gränssnitt för att fånga all denna information i realtid och sedan utföra åtgärder via IOLITE analoga, digitala eller CAN-utgångar.

Som en sista touch övervakar Dewesoft-programvaran prestandan hos styrenheten och ser till att styrenheten och ställdonen fungerar felfritt.

IOLITE är perfekt för Industry 4.0-automatisering, testbänkar för fordon, test av flyg- och rymdkomponenter, strukturell övervakning och alarmerande - bara för att nämna några applikationer.

Vi är mycket glada över att denna dubbla bussteknik är erkänd och används redan i testningen av de mest avancerade systemen i världen, inklusive test av en ny motor för den mest kraftfulla europeiska raketen som någonsin byggts.

SOFTWARE

Prisbelönt programvara för datainsamling ingår gratis

Dewesofts datainsamlingssystem omfattar följande DewesoftX prisbelönta programvara för datainsamling. Det är den mest avancerade och mest lättanvända programvaran för dataloggning och signalbehandling som finns tillgänglig. Programvara och hårdvara fungerar tillsammans som magi. Den erbjuder enkelhet och full funktionalitet för alla test- och mätningsuppgifter.

Och det bästa? Du får Gratis teknisk support och programuppdateringar under hela livstiden. Programvaran utvecklas ständigt. Nya huvudversioner släpps var tredje månad, och nya funktioner, optimeringar och andra förbättringar läggs ständigt till. Det finns inga dolda kostnader och det kommer att vara gratis för alltid.

Plug and play

Det kunde inte vara snabbare eller enklare att ansluta DAQ-systemet och sensorerna. DewesoftX programvara är Automatiskt erkännande De mätsystem och sensorer som är anslutna till TEDS konfigurerar automatiskt kanalparametrarna. Funktioner som t.ex:

  • Automatisk materialdetektering.

  • Smarta sensorer.

  • Sensordatabas.

  • Utökat stöd för TEDS-sensorer.

  • Omvandling av integrerade enheter.

  • En översikt över signalerna i realtid.

  • Elektriska diagram.

Du är redo att mäta på några sekunder. Spendera mindre tid på att ställa in din DAQ-utrustning och arbeta mer produktivt. Tid är pengar.

Mätning och säkerställande av säkerheten

Högpresterande lagringsalternativ med över Hållbar hastighet på 500 MB/s Detta innebär att du alltid kan arkivera i full hastighet och inte längre behöver oroa dig för att dataförluster ska äventyra dina tester. Med DewesoftX arkiveringsfunktioner kan du :

  • Insamling av data i realtid.

  • Synkroniserad insamling av analoga data från mätare, video, GPS, CAN-buss och många andra källor.

  • Avancerad aktivering och larm.

  • Minne för en eller flera filer.

  • Datalagring i fjärrstyrda och distribuerade nätverk.

  • Automatiserade testförfaranden.

Även om gigabyte av data lagras garanterar vårt innovativa arkivformat att data kan laddas ner och analyseras på ett ögonblick.

Analysera och publicera

NVH, strukturell provning, prestandaanalys osv.. Glöm att använda flera komplexa datorlösningar för registrering och analys av data. DewesoftX erbjuder en enda lösning för alla test- och mätningsuppgifter. Vår mjukvara erbjuder :

  • Matematik online och offline.

  • Flexibla visualiseringar i realtid.

  • Stöd för synkroniserade videor.

  • Verktyg för att skapa rapporter i PDF- och Word-format.

  • Exporterar data till många standardformat.

  • Gratis och obegränsade licenser för att visa och analysera lagrade data.

DewesoftX är utformat för testingenjörer och erbjuder en komplett testlösning i ett lättanvänt och trevligt paket.

Kostnadsfria uppgraderingar för hela livet

Vi erbjuder en fantastisk licensmodell för vår programvara för datainsamling utan dolda avgifter. En ny större version släpps var tredje månad med nya funktioner, prestandaförbättringar och felrättningar utan extra kostnad. Alla uppdateringar för våra nuvarande användare är alltid gratis.

Obegränsat licensutrymme

Vår licensmodell erbjuder ett obegränsat antal platser för analys av loggade data. Den loggade datafilen utgör grunden för licensen. Dela bara filen med dina kollegor, som kan ladda ner programvaran gratis och analysera data i sin helhet. Inga ytterligare licenser krävs.

Gratis teknisk support

För oss kommer kunden i första hand. Gratis teknisk support över hela världen finns tillgänglig för vår mjukvara och hårdvara för mätinstrument. Vårt tekniska supportteam svarar på alla supportförfrågningar för att lösa dem så snabbt som möjligt. Teknisk support på plats finns också tillgänglig på våra lokala kontor utan extra kostnad.

Lovedby Many Engineers

Återigen, tack för alla nya funktioner som ingår i Dewesoft X. Det är redan en fantastisk produkt och förtjänar att bli Microsoft Word för programvara för datainsamling.

Vi tycker absolut om att använda Dewesoft mätsystem och dess programvara. Jag tänker på det som Porsche 911 för datainsamling (min drömbil/vår drömtestutrustning).

Vi rekommenderar SIRIUS som en bra enhet för alla som frågar hur vi gillar det.

Jag ville personligen skriva till dig och berätta hur imponerad jag är av Dewesoft-produkter. Hela Dewesoft-teamet imponerade på mig som extremt glad, smart och dedikerad.
