DewesoftX 2022.1 släppt, förbättringar i användargränssnitt och användbarhet, uppdateringar i modalanalys, stöd för Scanivalve och insamling från MOOG-kontroller

Vi är glada att kunna meddela lanseringen av DewesoftX 2022.1. Den nya mjukvaran är fullt kompatibel med Windows 11 och introducerar flera förbättringar som förenklar arbetet, såsom box-zoom och möjligheten att öppna nyligen använda datafiler.

Dessutom har modalanalysmodulen uppdaterats med standardvyer och ytterligare beräkningar. Stöd för Scanivalve tryckskanner och Moog-kontroller har också lagts till.

Som alltid är DewesoftX 2022.1 en kostnadsfri uppdatering för alla befintliga Dewesoft-användare och kan laddas ner från Download Center.

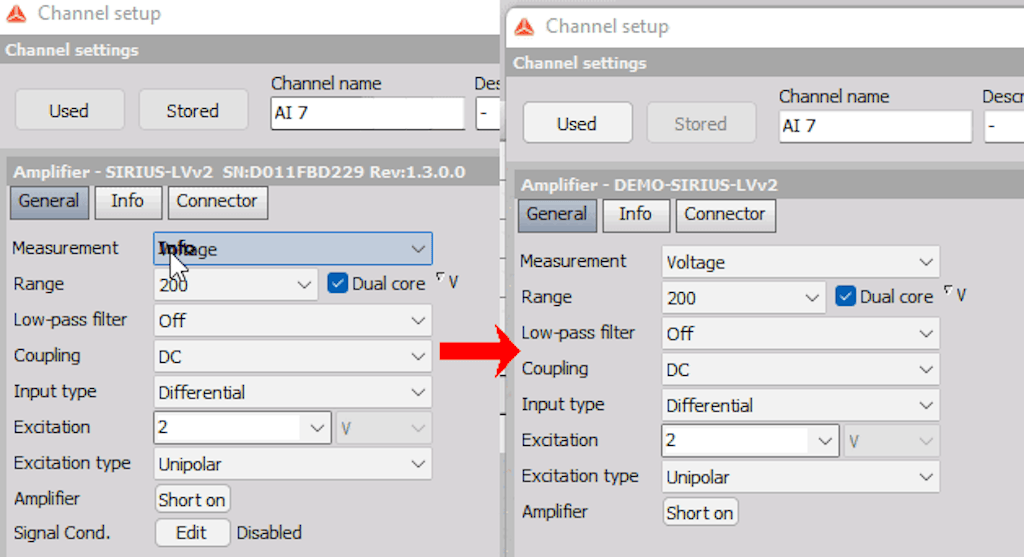

Kompatibilitet med Windows 11

DewesoftX 2022.1 erbjuder full kompatibilitet med operativsystemet Windows 11, vilket gör det anpassat för de mest moderna enheterna. All grafik och funktionalitet är helt optimerade, så du har en sak mindre att oroa dig för vid uppgradering av din Windows-version.

Förbättringar i användarvänlighet

Uppdateringen 2022.1 introducerar flera funktioner som förbättrar användarvänligheten och gör det snabbare och enklare att navigera i DewesoftX:

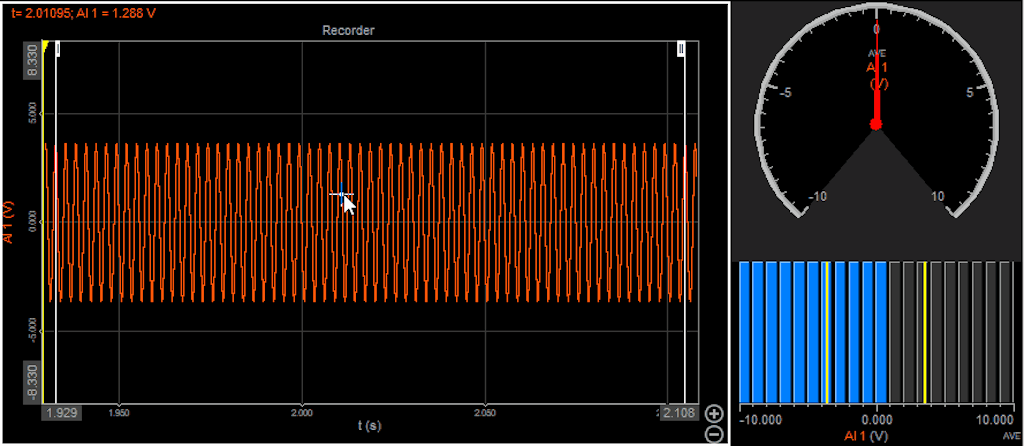

• Box-zoom-funktionen gör det möjligt att snabbt zooma in på relevant data. Funktionen finns i recorder- och 2D-grafwidgetar och aktiveras genom att hålla ned Shift-tangenten och markera önskat område.

• Alla widgets kan nu ges egna titlar, vilket ger större flexibilitet och gör det enklare att anpassa visningar efter behov.

• Precis som för “Recent setups” kan nyligen öppnade datafiler nu enkelt visas och laddas via den nya menyn “Recent data files”.

• Slutligen kan projektfiler som är inbäddade i setup-filer nu importeras samtidigt som setupen laddas, via ett särskilt högerklicksalternativ direkt i fillistan.

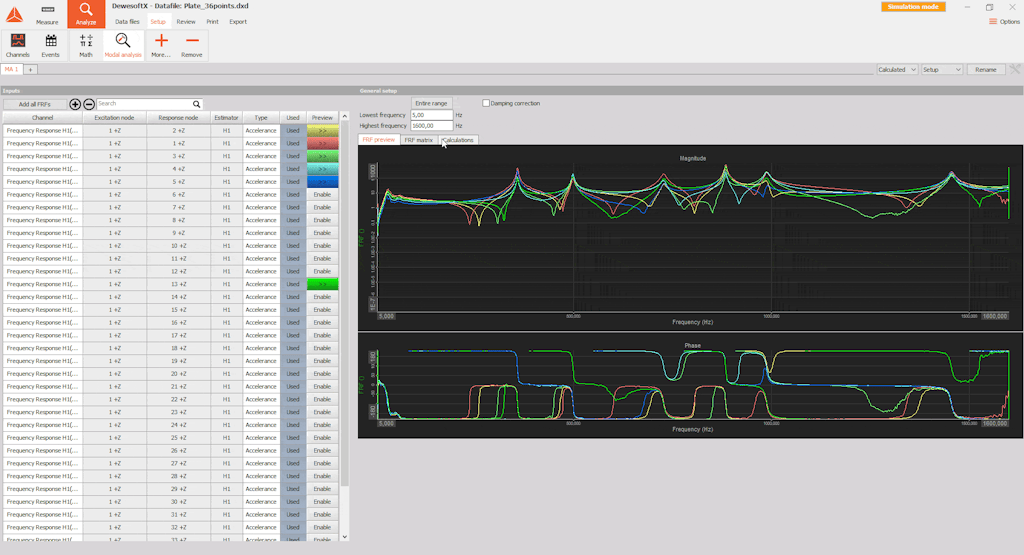

Uppdatering av modalanalys

Denna uppdatering av modalanalysmodulen förenklar inställningar och arbetsflöde avsevärt. Efterlängtade fördefinierade visningar har lagts till och guidar användaren genom analysstegen. Dessa visningar är förkonfigurerade med alla nödvändiga widgets, vilket möjliggör en snabb uppsättning av analysmiljön.

För att underlätta validering av modformer har beräkningar av modal komplexitet samt en dedikerad komplexitetsplot införts. Beräknade modformer kan nu exporteras i UNV55-format, som är särskilt framtaget för validering. Dessa exporterade modeller kan användas för vidare korrelationsanalys utanför DewesoftX eller jämföras mellan olika mätfiler genom att importeras tillbaka till modalanalysmodulen.

Modulen stöder nu även CrossMAC-plotten och kan animera importerade modformer sida vid sida baserat på olika uppskattningar. Detta gör det möjligt att snabbt utvärdera hur väl experimentella modala modeller överensstämmer med simulerade FE-modeller.

Stöd för Scanivalve tryckskannrar

Scanivalve är en global ledare inom skannrar för tryck- och temperaturmätning. Deras lösningar används brett inom bland annat flyg- och fordonsindustrin.

Scanivalve-pluginet stöder tryckskannern DSA3217-PTP som kommunicerar via Ethernet TCP/IP. Det visar alla enhetens tryck- och temperaturkanaler och gör dem tillgängliga för vidare bearbetning i andra DewesoftX-moduler. Samplingsfrekvens, nollkalibrering och andra viktiga parametrar kan konfigureras och justeras i pluginets inställningar. Mjuk synkronisering av Scanivalve-sensorer med övrig Dewesoft-data stöds fullt ut.

Datainsamling från MOOG-kontroller

MOOG testkontroller för flygindustrin används för att testa allt från flygplanskomponenter och styrsystem till fullskaliga flygtester.

Den nya MOOG Controller-modulen gör det möjligt att samla in data från dessa tester direkt från MOOG testkontrollern. Modulen ansluter via enhetens IP-adress och visar alla tillgängliga kanaler som överförs via Ethernetanslutningen.

Övrigt

• Order tracking gör det nu möjligt att välja och konfigurera räknarkanalen från en mätenhet ansluten via NET

• Nya beräkningsalternativ i Basic statistics-modulen inkluderar AC RMS, kurtosis, skevhet och margin factor

• Serienummer är nu standardval vid ommappning av en setup-fil

• Horisontella och vertikala stapeldiagram har utökats med indikatorer för absolut minimum- och maximumvärde för kanalen

• Import av flera loggfiler samtidigt stöds nu i IOLITE-LX logger-alternativet

• Användargränssnittet för CAN RT-modulen har uppdaterats helt i linje med XCP slave-modulen

DewesoftX 2022.1 är en kostnadsfri uppdatering för alla Dewesoft-kunder och är kompatibel med alla Dewesoft datainsamlingssystem. Den kan laddas ner från Download Center, där du även hittar en ändringslogg med alla mindre förbättringar och buggfixar. Ytterligare information om funktionerna i denna version finns på Dewesofts kundsupportportal.
