Merjenje zvočne močiRešitev za merjenje ravni zvočne moči v skladu s standardi ISO

Dewesoftova rešitev za merjenje zvočne moči združuje najboljše iz obeh svetov: meritve zvočne moči po industrijskih standardih z znanim, intuitivnim vmesnikom in neprimerljivo prilagodljivostjo. Brez težav natančno ocenite in primerjajte različne vire hrupa ter hkrati spremljajte več dodatnih parametrov v realnem času.

IEPE

IEPE

Napetost

Napetost

Zvok

Zvok

Zvočni tlak

Zvočni tlak

TEDS združljiv

TEDS združljiv

Frekvenca

Frekvenca

FFT analizator

FFT analizator

Order tracking

Order tracking

200 kS/s/ch

200 kS/s/ch

Video

Video

Visokohitrostni video

Visokohitrostni video

Vodilo CAN

Vodilo CAN

CAN FD

CAN FD

CAN out

CAN out

Ethernet

Ethernet

Sinhronizacija PTP

Sinhronizacija PTP

Galvanska izolacija ±1000 V

Galvanska izolacija ±1000 V

Zapisovalnik podatkov

Zapisovalnik podatkov

Baterija

Baterija

Brez ventilatorja

Brez ventilatorja

IP67

IP67

Kartica SD

Kartica SD

Merjenje zvočne moči Highlights

Skladnost s standardi

Skladen je s ključnimi standardi za zvočno moč, vključno s standardi ISO 3741, ISO 3743, ISO 3744, ISO 3745, ISO 6395 in ISO 6396.

Priključite katerikoli mikrofon

Naprave Dewesoft so združljive s skoraj vsemi mikrofoni na trgu. S podporo za TEDS je nastavitev brezhibna - preprosto priključite in igrajte.

Podpora za zunanje polarizirane mikrofone

Če potrebujete zunanje polarizirane mikrofone zaradi dolgoročne stabilnosti, visokega dinamičnega razpona ali temperaturne odpornosti, Dewesoft ponuja naprave z vgrajenimi ojačevalniki za neposredno povezavo, kar odpravlja dodatno strojno opremo.

Podpora za vse konfiguracije mikrofonov

Dewesoft podpira vse nastavitve mikrofonov, od zaporednih meritev z enim mikrofonom (ISO 3741, ISO 3743) do fiksnih nizov z več mikrofoni (ISO 3744, ISO 3745) in kompleksnih polkrožnih ali kubičnih nizov (ISO 3745). Dodatne konfiguracije vključujejo vzporedne ravnine za velike stroje (ISO 639x) in nastavitve z vrtečim se drogom za povprečenje ravni zvoka v zahtevnih okoljih.

Premikanje mikrofonov

Za pokrivanje vseh potrebnih položajev lahko uporabite manjši niz mikrofonov, in sicer potujoči na več lokacijah. Meritve z vsakega položaja se samodejno združijo, kar zagotavlja natančen izračun skupna zvočna moč v zaprtem prostoru.

Enostaven postopek korak za korakom

Modul za zvočno moč DewesoftX ponuja preprost in poenostavljen postopek merjenja z jasnim in intuitivnim vmesnikom, ki uporabnike vodi na vsakem koraku.

Hitri izračuni v realnem času in brez povezave

Vsi izračunani parametri so na voljo med merjenjem in brez povezave. Programska oprema omogoča hiter izračun korekcijskih faktorjev, vključno s K1 (šum ozadja), K2 (korekcija prostora) ter C1, C2 in C3 (meteorološki popravki za temperaturo in barometrični tlak). Podpira tudi shranjevanje neobdelanih podatkov v časovnem območju in izračune zvočne moči brez povezave.

Zvočna moč pri težkih strojih

Dewesoft zagotavlja optimizirane merilne postopke, ki so posebej zasnovani za težke stroje. Zagotavlja natančno in zanesljivo analizo zvočne moči tudi v zahtevnih industrijskih okoljih. Ti postopki upoštevajo visoke ravni hrupa in spremenljive pogoje delovanja ter zagotavljajo natančne rezultate, prilagojene težkim aplikacijam.

Vnaprej določena poročila

Ko je merjenje končano, lahko podatke brez težav predstavite z vnaprej določeno, a prilagodljivo predlogo poročila. Prilagodite postavitev, vključite ključne vpoglede in z nekaj kliki ustvarite profesionalna poročila, ki ustrezajo industrijskim standardom.

Vključena programska oprema

Vsi sistemi za zajem podatkov Dewesoft vključujejo nagrajeno programsko opremo za zajem podatkov DewesoftX. Programska oprema je enostavna za uporabo, vendar zelo obsežna in bogata s funkcijami. Vse posodobitve programske opreme so brezplačne in ni skritih licenc ali letnih pristojbin za vzdrževanje.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

Pregled merjenja zvočne moči

Zvočna moč je skupna zvočna energija, ki jo oddaja vir hrupa, ne glede na razdaljo ali dejavnike okolja. V nasprotju z zvočnim tlakom, ki se spreminja glede na lokacijo, zvočna moč zagotavlja dosledno in primerljivo merilo emisij hrupa vira. Zato je bistvenega pomena za ocenjevanje strojev, opreme in industrijskih procesov v skladu s predpisi o hrupu in industrijskimi standardi.

Natančno merjenje zvočne moči pomaga proizvajalcem oblikovati tišje izdelke, oceniti vpliv na okolje in zagotoviti varnost na delovnem mestu. Z upoštevanjem standardiziranih postopkov lahko inženirji zanesljivo primerjajo različne vire hrupa in sprejemajo utemeljene odločitve za zmanjšanje hrupa in izboljšanje učinkovitosti izdelkov.

Dewesoft ponuja celovito rešitev za merjenje zvočne moči za natančno in zanesljivo ocenjevanje hrupa. Naša rešitev sledi industrijskim standardom, kar zagotavlja natančne in ponovljive meritve. Ti standardi opredeljujejo ključne parametre, kot so vrste hrupa, preskusna okolja, merilna negotovost, merila hrupa ozadja, pogoji temperature in vlažnosti zraka, zahteve za instrumente in postavitev mikrofonov. Z družbo Dewesoft dobite celovit, standardiziran pristop k analizi zvočne moči.

Supported sound power standards

Dewesoft’s sound power measurement solution complies with key international standards, ensuring accurate and reliable noise assessments:

  • ISO 3741 / ISO 3743 – Defines precision- and engineering methods for determining a noise source’s sound power level based on sound pressure measurements in a reverberation test room.

  • ISO 3744 / ISO 6395 / ISO 6396  – Specifies methods for measuring sound power or sound energy levels using sound pressure data from an enveloping measurement surface around the noise source.

  • ISO 3745 – Covers various techniques for determining sound power and energy levels of noise sources, including machinery, equipment, and their sub-assemblies.

With full compliance to these standards, Dewesoft ensures precise, repeatable, and standardized sound power measurements.

Uporaba zvočne moči

Merjenje zvočne moči je bistvenega pomena v različnih panogah, kjer so nadzor hrupa, skladnost s predpisi in optimizacija izdelkov ključnega pomena. S standardiziranim in ponovljivim načinom ocenjevanja emisij hrupa analiza zvočne moči pomaga proizvajalcem in inženirjem izboljšati zasnovo izdelkov, zagotoviti varnost na delovnem mestu in izpolnjevati okoljske predpise o hrupu.

Industrijski stroji in težka oprema

  • Ocenjevanje hrupa za bagre, bagerje, buldožerje in druge stroje za zemeljska dela (ISO 639x).

  • Preizkušanje skladnosti tovarniške in industrijske opreme za izpolnjevanje predpisov o hrupu na delovnem mestu.

Prevoz

  • Ocenjevanje emisij hrupa sestavnih delov vozila, vključno s pogonskimi sklopi, pomožnimi sestavnimi deli (alternatorji, zaganjalniki, kompresorji, solenoidi), pogonskimi sklopi itd.

  • ocenjevanje komponent zrakoplova z vidika skladnosti s predpisi in udobja potnikov, kot so sistemi HVAC ali njihove podkomponente.

Potrošniška elektronika in naprave

  • Testiranje gospodinjskih aparatov (npr. sesalnikov, pralnih in pomivalnih strojev, hladilnikov, klimatskih naprav) za izpolnjevanje standarda ISO 3744 in drugih industrijskih standardov.

  • Analiza zvočne moči električnih orodij in pisarniške opreme (tiskalniki, ventilatorji, kopirni stroji) za optimizacijo delovanja in zmanjšanje hrupa.

Energetika in proizvodnja energije

  • Meritve hrupa električnih generatorjev, industrijskih ventilatorjev in rešitev za shranjevanje energije.

  • Testiranje skladnosti za sisteme HVAC in obsežno hladilno opremo.

Gradbeništvo in akustika stavb

  • Ocenjevanje ravni zvočne moči gradbenih strojev za zmanjšanje vpliva hrupa na okolje.

  • Ocenjevanje emisij hrupa iz podsklopov prezračevalnih sistemov, dvigal in stavbne opreme.

Dewesoftova prilagodljiva rešitev za merjenje zvočne moči podpira vse panoge in merilne nastavitve, od testov z enim mikrofonom do večmikrofonskih hemisferičnih ali kubičnih nizov, kar zagotavlja natančne in ponovljive rezultate pri vsaki uporabi.

Pogoste konfiguracije merjenja zvočne moči

Pri meritvah zvočne moči se uporabljajo standardizirane konfiguracije mikrofonov glede na merilno okolje, zahteve glede natančnosti in velikost preskusnega predmeta. Število in namestitev mikrofonov sta odvisna od izbranega standarda (npr. ISO 3744 in ISO 6395) in preskusnih pogojev.

Tipične konfiguracije po standardu:

  • En mikrofon z zaporednimi meritvami: Uporablja se en sam mikrofon, ki se premika med vnaprej določenimi položaji. Ta nastavitev je značilna za nadzorovana okolja, kot so sobe z odmevom (ISO 3741 in ISO 3743).

  • Večmikrofonski fiksni niz: Več mikrofonov je nameščenih na fiksnih položajih okoli vira hrupa. Ta postavitev se uporablja za okolja s prostim poljem in polodprtim poljem (ISO 3744, ISO 3745).

  • Polkroglavi ali kubični mikrofonski sklopi: 4, 6, 10 ali več mikrofonov, razporejenih v obliki poloble ali kocke okoli vira. Ta postavitev mikrofonov se uporablja v prostem polju ali v brezzvočnih komorah (ISO 3745).

  • Vzporedna ravninska razporeditev mikrofonov: Nabor mikrofonov, nameščenih na določeni merilni površini, kot je polobla ali pravokotna mreža. Ta postavitev je primerna za velike stroje in industrijske aplikacije (ISO 639x za težko opremo).

  • Nastavitev vrtljivega mikrofona Boom: Mikrofon se premika po določeni poti s pomočjo vrtljivega droga, da bi izmeril povprečne ravni zvoka v določenem časovnem obdobju. Pogosto se uporablja za velike vire hrupa v neidealnih okoljih.

Dewesoft podpira prilagodljive konfiguracije mikrofonov, kar uporabnikom omogoča prilagoditev nastavitev glede na njihove posebne merilne potrebe, hkrati pa zagotavlja skladnost z mednarodnimi standardi.

Prilagodljivi sistemi za zajem podatkov

Dewesoftovi sistemi za zajem podatkov (DAQ) ponujajo neprimerljivo prilagodljivost pri merjenju zvočne moči z visoko dinamični vhodi in razširljivo število kanalov, od enega mikrofona do več deset kanalov. Ne glede na to, ali potrebujete preprost nastavitev z enim mikrofonom ali konfiguracijo kupole z več mikrofoni z več kot 10 mikrofoni se naša strojna oprema prilagaja vsem meritvam.

Sistemi Dewesoft DAQ, zasnovani za natančnost in zanesljivost, zagotavljajo visoko dinamični razpon, nizka stopnja šuma in obdelava podatkov v realnem času.. S podporo TEDS za prepoznavanje mikrofonov po načelu plug-and-play in brezhibno integracijo z našim modulom za napajanje zvoka je nastavitev hitra in intuitivna. Ne glede na zapletenost vašega preskusnega okolja vam Dewesoft zagotavlja natančno, standardizirano in učinkovito analizo zvočne moči.

V paketu z našo nagrajeno programsko opremo za zajem podatkov, ki vključuje doživljenjske posodobitve, omogoča hitrejše delovne postopke, zmanjšuje stroške in zagotavlja izjemno hitro učenje.

Združljiv z vsemi mikrofoni

Dewesoftov sistem za merjenje zvočne moči deluje brez težav z mikrofoni vseh proizvajalcev, kot so PCB, GRAS ali B&K. Mikrofoni se neposredno povežejo z našimi sistemi za zajem podatkov.

Če raje uporabljate zunanje polarizirani mikrofoni, zaradi zahtev po dolgoročni časovni stabilnosti, večjem dinamičnem razponu in/ali stabilnosti pri visokih temperaturah družba Dewesoft ponuja tudi Naprava SIRIUS-MIC200 z vgrajenimi ojačevalniki za neposredno povezavo. Tako ni potrebna dodatna zunanja strojna oprema. Ojačevalniki SIRIUS-MIC200 ponujajo visoke dinamične zmogljivosti (-160 dB), visoko hitrost zajemanja (200 kS/s), podporo mikrofonom različnih blagovnih znamk, podporo TEDS (razred 2) in vzbujanje predojačevalnika (± 14 V),

Naši sistemi za nabavo v celoti podpirajo Standard TEDS, kar omogoča funkcionalnost plug-and-play za mikrofone, opremljene s sistemom TEDS. Za mikrofone, ki niso opremljeni s sistemom TEDS, nastavitev ostaja preprosta in intuitivna z enostavnim postopkom konfiguracije kanala.

Enostavna konfiguracija mikrofona z vizualizacijo na zaslonu

Da bi inženirjem omogočili hitrejšo in lažjo nastavitev, smo izboljšali prikaz konfiguracije mikrofonov v našem modulu za merjenje moči zvoka. Posodobljene grafike jasno prikazujejo vse ureditve mikrofonov, kot so opredeljene v ustreznih standardih, kot sta ISO 3744 in ISO 6395.

Na primer, uporabniški vmesnik zdaj vizualno predstavlja konfiguracijo poloble ISO 3744, ki podpira 10 ali 20 mikrofonov v skladu s preglednico B.2 standarda. Te izboljšave zagotavljajo bolj intuitiven postopek nastavitve, zmanjšujejo število napak in izboljšujejo učinkovitost delovnega procesa - le še en način, kako družba Dewesoft poenostavlja meritve zvočne moči.

Postopek merjenja po korakih

Programska oprema DewesoftX zagotavlja preprost, voden potek dela pri merjenju zvočne moči, ki zagotavlja natančnost in učinkovitost na vsakem koraku.

  1. Merjenje hrupa v ozadju - Najprej zabeležite raven hrupa v okolju z izklopljenim virom zvoka.

  2. Merjenje zvočne moči - Vklopite vir zvoka in izmerite njegovo raven zvočne moči.

  3. Testiranje več senzorjev ali več serij - Če uporabljate združevanje senzorjev v skupine ali več preskusov, postopek ponovite za vsako skupino, da zagotovite celovito zbiranje podatkov.

DewesoftX z intuitivnim vmesnikom in samodejnim vodenjem poenostavlja celoten postopek merjenja ter zagotavlja natančne in ponovljive rezultate.

Delovanje daljinskega upravljalnika

Meritve moči zvoka lahko avtomatizirate s kanali za daljinsko upravljanje za nemoten zagon in zaustavitev sprožitve.

Svetlobne ovire lahko na primer služijo kot sprožilni kanali, ki samodejno sprožijo meritve, ko stroj vstopi v preskusno območje. Za večjo prilagodljivost lahko konfigurirate en sam sprožilni kanal ali več kanalov, kar zagotavlja natančno in učinkovito zbiranje podatkov brez ročnega posredovanja.

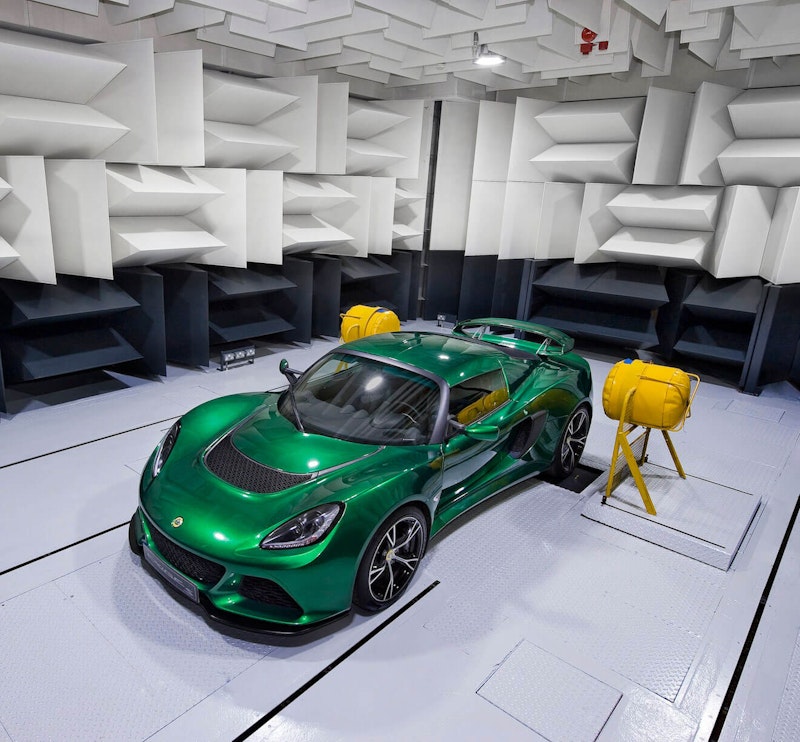

Korekcijski faktorji

Da bi zagotovili natančne meritve zvočne moči, korekcijski faktorji izravnavajo hrup iz ozadja, vpliv prostora in meteorološke razmere. Program DewesoftX te popravke samodejno uporabi in zagotavlja natančne in zanesljive rezultate.

K1 - Korekcija hrupa v ozadju

  • Prilagaja se motnjam hrupa iz okolice.

  • Izmerjeno pred vklopom vira zvoka.

  • Zdaj podpira izvoz in uvoz podatkov K1 za nemoten prenos med meritvami.

  • Podprti so tudi povprečni rezultati K1 za več serij s hrupom ozadja.

K2 - Popravek vpliva prostora

  • Izravna odboje ali absorpcijo zvoka v preskusnem okolju.

  • Uporablja se za energijsko povprečne ravni zvočnega tlaka v vseh položajih mikrofona.

  • Zdaj omogoča izvoz in uvoz podatkov K2 za večjo učinkovitost delovnega postopka.

  • Uporabniki lahko določijo tolerančne intervale za meritve referenčnega vira zvoka K2, da zagotovijo skladnost s standardi.

C1 in C2 - Meteorološki popravki

  • Uporablja se, ko je temperatura zraka nižja od 23 °C ali ko nadmorska višina presega 500 metrov.

  • Zagotavlja natančnost meritev v različnih okoljskih pogojih.

S temi izboljšavami DewesoftX poenostavlja upravljanje korekcijskih faktorjev, zaradi česar je analiza zvočne moči bolj prilagodljiva, natančna in učinkovita.

Korekcijski faktorji

Korekcijski faktorji se uporabljajo za upoštevanje hrupa ozadja, vpliva prostora in meteoroloških popravkov.

  • K1 določa korekcijo šuma ozadja. Ta se uporablja v različnih primerih. K1 lahko izmerite pred vklopom vira zvoka.

  • K2 popravlja vpliv hrupa v prostoru. Popravek K2 se uporabi za srednjo vrednost (energijsko povprečje) časovno povprečenih ravni zvočnega tlaka v vseh položajih mikrofonov na merilni površini, da se upošteva vpliv odbitega ali absorbiranega zvoka.

  • Meteorološki popravki C1 in C2 se uporabijo, če je temperatura zraka na mestu preskušanja nižja od 23 °C ali če je nadmorska višina višja od 500 metrov.

Ponovni izračun v več ciklih izvajanja

Modul za zvočno moč zdaj podpira preračunavanje rezultatov v več ciklih delovanja, kar izboljšuje natančnost in zagotavlja skladnost z industrijskimi standardi.

Meritve z več cikli delovanja pomagajo izboljšati rezultate zvočne moči s povprečenjem odstopanj, v nekaterih primerih pa so v skladu z določenimi standardi obvezne. Standard ISO 6395 za stroje za zemeljska dela, vključno z bager-nakladalniki, na primer zahteva več ciklov delovanja za natančno določitev zvočne moči.

Run cycleDescription
K2Forward travel mode 2
K1 run 1Reverse travel mode 2
K1 run 2Stationary work cycle mode 2
K1 run 3Backhoe work cycle mode 2
Forward travel mode 1Forward travel mode 3
Stationary work cycle mode 1Stationary work cycle mode 3
Backhoe work cycle mode 1Backhoe work cycle mode 3

S to izboljšavo Dewesoft olajša konfiguracijo in preračunavanje meritev več ciklov, kar zagotavlja zanesljivejšo in standardizirano analizo zvočne moči.

Zvočna moč v primerjavi s sledenjem naročilu

Dewesoft zdaj ponuja tudi analiza zvočne moči, ki sledi naročilu prek posebnega modula: Analiziranje naročil Sound Power (OASP).

Ta novi modul, ki se nahaja v razdelku Akustika na seznamu aplikacijskih modulov, omogoča napredno prepoznavanje virov hrupa v vrtljivih strojih.

Če želite dodati možnost Order Analysis Sound Power, izberite Več+ v kategoriji Akustika.

S spletno stranjo moč zvoka, sledena z naročilom, lahko analizirate vsebina rotacijskega vrstnega reda emisije zvočne moči, kar omogoča natančno oceno posameznih vrtečih se komponent. To pomaga ugotoviti, kateri sestavni deli najbolj prispevajo k ravni hrupa in morda zahtevajo spremembe, da bi ustrezali merila za raven zvočne moči.

Merjenje moči zvoka z metodo jakosti zvoka

Poleg tradicionalnih metod merjenja zvočnega tlaka lahko zvočno moč merimo tudi z metodo jakosti zvoka, ki ima pri različnih aplikacijah posebne prednosti. Z zvočno jakostjo se merita tako velikost kot smer pretoka akustične energije, kar omogoča bolj prilagodljivo in natančno oceno emisij hrupa.

Prednosti metode zvočne intenzivnosti:

  • Deluje v vsakem okolju - Za razliko od metod merjenja zvočnega tlaka, ki zahtevajo nadzorovane pogoje, se meritve jakosti zvoka lahko izvajajo v realnih okoljih, tudi ob prisotnosti hrupa in odbojev iz ozadja.

  • prepoznavanje virov hrupa - Usmerjena narava jakosti zvoka pomaga natančno določiti posamezne komponente, ki oddajajo hrup, zato je idealen za odpravljanje težav in optimizacijo zasnove izdelka.

  • Omogoča meritve na kraju samem - Meritve se lahko izvajajo neposredno na kraju samem, ne da bi potrebovali velike brezzvočne ali reverberacijske komore.

Z uporabo metode jakosti zvoka inženirji pridobijo zmogljivo alternativo za merjenje moči zvoka, kar izboljša diagnostiko hrupa, optimizacijo izdelkov in skladnost s predpisi.

Za podrobnejše informacije preverite:

Ustvarjanje poročila o analizi

Ko je merjenje zvočne moči končano, podatke brez težav izvozite v vnaprej pripravljeno predlogo poročila Excel za samodejno izdelavo poročila.

Predloga je v celoti prilagodljiva in omogoča dodajanje logotipa podjetja, podatkov o meritvah, informacij o upravljavcu, datumu, lokaciji in še več. To zagotavlja profesionalna, standardizirana poročila, prilagojena vašim posebnim zahtevam.

Dodatni viri o moči zvoka

Več o Dewesoftovi analizi merjenja moči zvoka lahko najdete na naslednjih povezavah:

  • Spletni tečaj usposabljanja PRO za merjenje zvočne moči

  • Spletni seminar o moči zvoka

  • Spletni tečaj usposabljanja PRO za merilnik ravni zvoka

  • Spletni tečaj usposabljanja PRO za merjenje zvočnega tlaka

  • Spletni seminar o intenzivnosti zvoka
