Preizkušanje elektromotorjev in inverterjevCelovita rešitev za testiranje električnih in hibridnih pogonskih sklopov

Dewesoftovi analizatorji moči zagotavljajo integrirane rešitve za testiranje elektromotorjev in pretvornikov, saj omogočajo merjenje številnih vhodnih napetostnih in tokovnih kanalov. Z možnostjo merjenja do osmih trifaznih sistemov, skupaj s temperaturo, vibracijami, vrtljaji, navorom, CAN in drugimi podatki, vse to v eni sami, popolnoma sinhronizirani napravi, zagotavlja temeljito in natančno testiranje.

To rešitev na ključ dopolnjujejo napredne funkcije za kartiranje učinkovitosti in izgub pri elektromotorjih in pretvornikih, ki v enem zmogljivem orodju ponujajo vse, kar potrebujete za celovito analizo.

Pasovna širina 5 MHz

Napetost

Visoka napetost

Izolacija CAT II 1000 V

Izolacija CAT III 600 V

Tok

enosmerni tok

izmenični tok

Sinhronizacija PTP

Časovna koda IRIG in GPS

Odpor

Naprezanje in stres

Vibracije

Števec in kodirnik

Kartica SD

skladen s standardom openDAQ

USB 2.0

USB 3.0

Ethernet

EtherCAT

PoE (Power Over Ethernet)

Vodilo CAN

CAN FD

CAN out

XCP/CCP

Preizkušanje elektromotorjev in inverterjev Highlights

Enostavna uporaba

Dewesoftovi analizatorji električne energije ponujajo možnosti plug-and-play z nagrajeno programsko opremo DewesoftX. Strojna oprema in senzorji se samodejno zaznajo. Izberite vhodne kanale in parametre moči, ki jih želite izračunati, modul analizatorja moči pa bo poskrbel za vse ostalo.

Oglejte si delovanje v štirih kvadrantih

Opazujte delovanje motorja v vseh štirih kvadrantih, da boste v celoti razumeli delovanje motorja v načinu vožnje in generiranja, v smeri naprej in nazaj. Ta podroben pogled uporabnikom omogoča temeljito analizo in oceno celotnega dinamičnega razpona zmogljivosti pogonskega sklopa.

Hitrost vzorčenja 15 MS/s

Dewesoftova strojna oprema analizatorja moči vključuje hitre ojačevalnike, ki omogočajo hitrosti vzorčenja do 15 MS/s na kanal. Ti ojačevalniki uporabljajo analogno-digitalne pretvornike SAR z vgrajenimi možnostmi strojnega filtriranja.

Pasovna širina 5 MHz

Analizatorji moči SIRUS® XHS ponujajo zajemanje in analizo v pasovni širini 5 MHz s hitrostjo vzorčenja do 15 MS/s na kanal.

Natančnost 0,03 %

Our measurement signal amplifiers offer high accuracy for voltage and current measurement, with a basic power accuracy down to 0.03%.

Izračuni moči

Sistem izračuna več kot 100 parametrov moči, vključno s P, Q, S, PF in cos phi. Ponuja tudi vse možnosti zapisovanja surovih podatkov ter funkcije, kot so osciloskop, FFT in analiza harmonskih. Ti izračuni se lahko izvajajo tako na spletu kot pri naknadni obdelavi.

Obdelava z grafičnim procesorjem

Programska oprema Power Analyzer zagotavlja izračune v realnem času tudi pri hitrosti vzorčenja 15 MS/s, saj uporablja večjedrno obdelavo grafične kartice GPU.

Do 64 kanalov

Naš analizator moči je mogoče konfigurirati z do 64 kanali v enem ohišju. Za aplikacije z zahtevami po večjem številu kanalov je mogoče sinhronizirati več merilnih instrumentov.

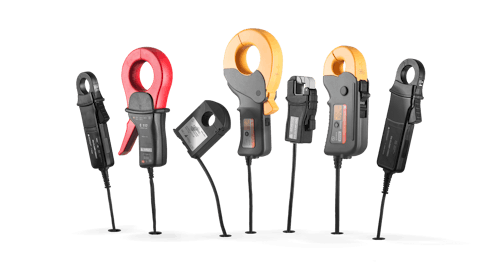

Trenutni senzorji

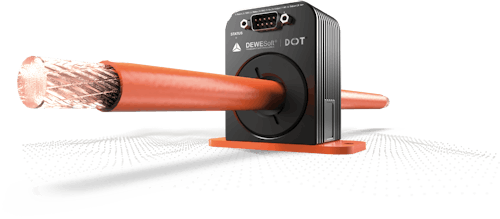

Ponujamo in podpiramo vse vrste tokovnih senzorjev, kot so tokovni pretvorniki z ničelnim tokom, AC/DC tokovne klešče, tuljave Rogowsky in šunti. Ti senzorji so pravi senzorji RMS, ki so na voljo v različnih modelih in se napajajo neposredno iz naših analizatorjev moči.

Dodatni vhodi

Naš analizator moči lahko meri tudi različne signale, kot so IEPE, termočleni, digitalni števci, hitrost, kot, GPS, CAN, XCP, FlexRay, video itd., ki so popolnoma sinhronizirani.

Shranjevanje neobdelanih podatkov

Naši analizatorji moči vedno shranjujejo neobdelane podatke, tako da lahko v fazi naknadne obdelave ponovno izračunate vse parametre.

Brezplačne doživljenjske posodobitve

Glavno novo različico programske opreme DewesoftX izdamo vsake tri mesece. Nove različice vključujejo optimizacije hitrosti, popravke hroščev, nove funkcije osnovnih funkcij ter nove funkcije modulov za obdelavo signalov in matematičnih modulov. Vse posodobitve programske opreme so za vse obstoječe uporabnike za vedno popolnoma brezplačne.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

Testiranje elektromotorjev in pretvornikov

Ker se električni motorji soočajo z vse večjimi zahtevami glede energetske učinkovitosti, je upoštevanje standardov, kot je IEC 60034, ključnega pomena. Ta standard določa, da morajo vsi asinhronski motorji izpolnjevati vsaj stopnjo učinkovitosti IE2. Za razliko od prej, ko so bile izgube ocenjene na 0,5 %, je zdaj potrebna natančna določitev teh izgub. Doseganje natančnih meritev učinkovitosti in izgub zahteva najvišjo natančnost v celotni merilni verigi.

Dewesoftove rešitve za analizo električne moči v kombinaciji z dodatnimi možnostmi kalibracije tokovnih senzorjev zagotavljajo najvišjo natančnost vseh meritev moči. Naša modularna zasnova strojne opreme omogoča merjenje do 12-faznih motorjev ter mehanskih parametrov, kot so hitrost, navor in deformacija.

Naši analizatorji moči lahko merijo tudi parametre, kot so vibracije, raven zvoka in temperatura, ki so popolnoma sinhronizirani s parametri moči. Vključitev analize kakovosti električne energije (osnovna moč, harmonske, THD itd.) še dodatno izboljša njegove celovite možnosti analize.

Celovita in natančna analiza pretvornika

Dewesoftovi analizatorji moči omogočajo podrobno in zelo natančno analizo različnih pretvornikov. Njegovi modularni in natančni sistemi za zajem podatkov podpirajo merjenje vseh konfiguracij vhodov/izhodov, vključno z do 7-faznimi izmeničnimi sistemi.

Analizira lahko osnovne frekvence od 0,5 Hz do 3 kHz in preklopne frekvence do več sto kHz, kar omogoča vse od določanja učinkovitosti do podrobne analize vsakega preklopnega impulza. Shranjevanje neobdelanih podatkov omogoča analizo in predstavitev vsakega posameznega preklopnega impulza, kot je na primer prehodno obnašanje, v obsegu. Modul za kakovost električne energije samodejno izračuna THD, harmonske in druge metrike. Snemanje prehodnih pojavov zajame napetostne in tokovne konice, kar je še posebej uporabno pri dolgih kablih.

Velika strmina robov na izhodu pretvornika (do 10 kV/μs) lahko povzroči kapacitivno puščanje ali visoke tokove v ležajih motorja, kar lahko poškoduje motor. Dewesoft zlahka izmeri vse te parametre, med merjenjem pa so na voljo vse možnosti analize. Za vsak posamezen impulz je mogoče določiti strmino napetosti (dU/dt) in jo statistično razvrstiti, kar poenostavi načrtovanje in preskušanje pretvornikov in filtrov.

Kombinirano preskušanje elektromotorja in inverterja

Kombinirano testiranje motorjev in pretvornikov zahteva veliko število vhodnih kanalov za merjenje napetosti in toka ter popolnoma sinhroniziran zajem podatkov. Dewesoftova rešitev omogoča merjenje 8x 3-faznih sistemov z eno samo napravo, kar omogoča sinhrono merjenje celotnega elektroenergetskega sistema (npr. električno vozilo, letalo, ladja). Ta funkcija združuje vse funkcionalnosti testiranja motorjev in pretvornikov ter podpira dodatne parametre, kot so hitrost, navor, temperatura, video, GPS in IMU ter CAN/CAN FD.

Tradicionalno so testne aplikacije zahtevale več naprav, vključno z analizatorjem moči, osciloskopom, zapisovalnikom podatkov in zapisovalnikom CAN. Dewesoftova rešitev združuje vse te zmogljivosti v eni sami napravi, ki shranjuje neobdelane podatke s polno frekvenco vzorčenja in omogoča analizo v realnem času.

Spletna stran Programska oprema DewesoftX DAQ ponuja edinstvene funkcije naknadne obdelave, ki omogočajo analizo (matematika, analiza moči) po končani meritvi. Brez ponovitve meritve lahko celo spremenite nastavitve ali popravite napake pri merjenju, na primer prilagodite fazne napetosti, če so bile napačno priključene. Ta inovativni potek dela zagotavlja izjemno svobodo in prilagodljivost.

Oglejte si delovanje v štirih kvadrantih

Sistem za analizo motorjev dewesoft omogoča opazovanje delovanja motorja v vseh štirih kvadrantih. Tako lahko uporabniki razumejo in analizirajo delovanje motorja tako v motornem kot v generatorskem načinu, tako v smeri naprej kot nazaj.

Ta celovit pogled pomaga oceniti celoten dinamični razpon zmogljivosti pogonskega sklopa.

Optimizirajte delovanje motorja

Povečajte zmogljivost in življenjsko dobo: Z razumevanjem zemljevida učinkovitosti motorja lahko upravljavci uporabljajo motor v njegovem optimalnem območju, kar zagotavlja največjo zmogljivost in podaljšuje njegovo življenjsko dobo.
Izboljšanje porabe energije za vse stroje: Prepoznavanje področij največje učinkovitosti pomaga pri delovanju motorja v pogojih, ki zmanjšujejo porabo energije, kar koristi tako velikim kot majhnim strojem.
Predvidevanje morebitnih napak: Analiza parametrov, kot je valovanje navora, lahko pokaže morebitne mehanske težave ali obrabo, kar omogoča pravočasno vzdrževanje za preprečevanje okvar.
Zagotavljanje varnosti in preprečevanje nevarnosti: Z zgodnjim odkrivanjem nepravilnosti, kot je nenavadno valovanje navora, lahko preprečite nevarne pogoje delovanja.
Izboljšajte algoritme za nadzor: Poznavanje značilnosti motorja omogoča natančno nastavitev algoritmov krmiljenja, kar zagotavlja bolj gladko delovanje in boljšo odzivnost.
Primerjalna analiza: Podjetja lahko primerjajo zmogljivost različnih blagovnih znamk ali modelov motorjev in izberejo najprimernejšega za svoje aplikacije.

Funkcije analize moči

Analizirajte 1-12fazne motorje.
V enem analizatorju moči lahko vzporedno analizirate do osem trifaznih sistemov.
Shranjevanje in analiza neobdelanih podatkov v celoti omogočata spletne izračune in izračune brez povezave.
beleženje prehodnih pojavov in napak.
Scope, Vector Scope, Harmonics, FFT analizator v eni napravi.
Dodatne meritve, kot so hitrost, vrtljaji, navor, temperatura, vibracije, deformacije itd.
Analiza in kartiranje učinkovitosti in izgub.
Merjenje mehanskih parametrov.
Različne frekvence (DC, 16,7 Hz, 25 Hz, 50 Hz, 60 Hz, 400 Hz, 800 Hz, spremenljiva frekvenca).
Analiza časa naraščanja napetosti (dU/dt).
Kalibracija tokovnega senzorja - korekcija faze in amplitude.
Analiza filtrov.

Tipična konfiguracija zbiranja podatkov

Za tipično konfiguracijo priporočamo mobilni sistem R2DB DAQ ali sistem R8D/R8DB DAQ z naslednjo konfiguracijo:

4 - 12x visokonapetostni vhodi
4 -12x tokovni vhodi
1x vhod za navor
1x vhod za hitrost
Dodatni vhodi - analogni (IEPE, termočlen), digitalni, CAN/CAN FD, GPS in IMU, video itd.

Za več informacij obiščite stran izdelka R2DB in sistema R8 DAQ.

Različne konfiguracije ožičenja z enostavno in intuitivno nastavitvijo

Programska oprema za zajem podatkov DewesoftX omogoča vizualno izbiro različnih shem ožičenja in zagotavlja izračune moči za vse možne povezave.

Vnaprej določene sheme napajanja:

Neposredni tok
Enofazni
Dvofazni
Zvezdna povezava
Povezava Delta
V Povezava
Povezava Aron
Kombinirana povezava zvezda/delta

Te povezave se lahko merijo s tokovi ali brez njih. Zaradi modularne zgradbe naših merilnih naprav in več sinhroniziranih napajalnih modulov v naši programski opremi lahko Dewesoft analizira tudi 6, 7, 9 ali 12-fazne motorje.

Če želite izvedeti več o vsaki povezavi, si oglejte Dewesoft Power Analysis brezplačno spletno usposabljanje ali Dewesoft Power Priročnik.

Izbira vira frekvence

Dewesoftov analizator moči uporabnikom omogoča izbiro vira frekvence za meritve. Na voljo so naslednje možnosti:

Napetost
Trenutni
Zunanji vir frekvence

Ta funkcija je še posebej koristna pri merjenju pretvornikov. Meritve inverterjev so lahko težavne zaradi napetostnega signala, moduliranega s PWM, zaradi česar je težko določiti pravilno časovno obdobje. Po drugi strani pa je tokovni signal zaradi visoke induktivnosti v tuljavi motorja običajno manj popačen.

Zato je uporaba tokovnega signala kot vira frekvence pogosto boljša izbira za meritve pretvornikov. Ta pristop zagotavlja natančno določanje frekvence za vsako uporabo.

Izračuni električne moči

Programska oprema za zajem podatkov DewesoftX samodejno izračuna in shrani surove podatke iz napetostnih in tokovnih kanalov ter izračuna in shrani vse vrednosti moči, kot so:

Aktivna moč (P), jalova moč (Q), navidezna moč (S), izkrivljena moč (D)
Cos φ, faktor moči
P, Q, Cos φ za vsako harmonsko

Izračuni več elektroenergetskih sistemov

S sistemi analizatorjev moči Dewesoft lahko hkrati merite več sistemov moči. Sistem DAQ Dewesoft R8D lahko na primer sinhrono meri do osem trifaznih sistemov. Poleg tega podpira analizo pri različnih frekvencah (enosmerni tok, 50 Hz, spremenljiva frekvenca) in konfiguracijah napeljave (1-fazna, 3-fazna). V popolni sinhronizaciji lahko meri tudi mehanske vrednosti, kot so navor, hitrost, hrup, temperatura in vibracije.

Natančen izračun frekvence

En sam Dewesoftov analizator moči in sistem za zajem podatkov lahko hkrati meri več modulov moči, vsak z neodvisno frekvenco. Podprte omrežne frekvence vključujejo:

16,7 Hz: Železniški sektor
25 Hz: Javno omrežje
50 Hz: Javno omrežje
60 Hz: Javno omrežje
400 in 800 Hz: Aerospace
Spremenljiva frekvenca: Npr. pretvorniki električne energije

Izračun vrednosti obdobja

Naši analizatorji moči izračunajo tudi periodne vrednosti napetosti in toka, komponente moči, faktor moči in simetrične komponente. Uporabniki lahko določijo izračun cikla in odstotek prekrivanja.

Izračun povezave zvezda-trojica

Sistem lahko izračuna vse vrednosti in valovne oblike za zvezdo iz povezave delta in obratno ter prikaže valovne oblike za U1, U2, U3 ↔ U12, U23, U31.

Merjenje izhodne moči v realnem času

Mehanska moč

Z mehanskimi senzorji na gredi izmerite izhodno moč motorja v realnem času. Tako lahko uporabniki ocenijo zmogljivost motorja v različnih pogojih in zagotovijo, da motor deluje optimalno.

Z zagotavljanjem natančnih podatkov o mehanski moči motorja lahko uporabniki sprejemajo utemeljene odločitve za povečanje učinkovitosti, zgodnje odkrivanje morebitnih težav in ohranjanje največje zmogljivosti. To celovito razumevanje moči motorja pomaga pri natančnem prilagajanju delovanja in podaljševanju življenjske dobe motorja.

Mehansko vrtenje

Vgrajeni matematični modul števca spremlja delovanje motorja v različnih pogojih delovanja. To pomaga prepoznati območja največje učinkovitosti in upravljavcem omogoča, da motorje poganjajo na optimalnih točkah, kar zagotavlja največjo zmogljivost in prihranek energije. Modul števca lahko deluje s katerim koli števcem in kodirnim senzorjem, kar zagotavlja brezhibno združljivost in prilagodljivost ne glede na uporabljeno specifično opremo števca.

Kartiranje učinkovitosti in izgub pri izmeničnih motorjih in pretvornikih

Cilj analize učinkovitosti elektromotorjev in pretvornikov je izboljšati delovanje motorjev z optimizacijo učinkovitosti električne vhodne moči glede na mehansko izhodno moč. Ta postopek lahko vključuje uporabo Clarkove in Parkove transformacije, ki omogočata boljše razumevanje razmerja med fazo vhodne linije, induciranim magnetnim poljem in mehanskim kotom vrtenja.

Vse ustrezne nastavitve za to vrsto analize so zdaj združene v novem zavihku Analiza motorja v modulu Napajanje. Ta zavihek vključuje:

Možnosti nastavitve analize motorja
Transformacije in izračuni učinkovitosti
Integracija z več novimi samostojnimi matematičnimi moduli

Modul za analizo motorja uporablja različne matematične module in gradnike, kot so:

Senzor rezolverja
2D/3D kartiranje
Gradnik za obris parcele

Podrobnejše informacije so na voljo v naslednjih virih:

Analiza valovanja navora: zagotavljanje nemotenega delovanja motorja

Nihanje navora je ključna metrika, ki zajema spremembe navora motorja med vrtenjem. Z analizo valovanja navora analizatorji moči Dewesoft zagotavljajo dragocen vpogled v morebitne mehanske težave, neravnovesja ali neučinkovitosti, ki lahko vplivajo na nemoteno delovanje in dolgo življenjsko dobo motorja.

Ta podrobna analiza pomaga zgodaj prepoznati težave, kar omogoča pravočasno vzdrževanje ter zagotavlja optimalno delovanje in daljšo življenjsko dobo motorja. Z Dewesoftovimi analizatorji moči lahko zagotovite učinkovito in zanesljivo delovanje svojih sistemov električnih motorjev in pretvornikov.

Poenostavljena analiza in krmiljenje motorjev na izmenični tok

Parkova in Clarkova transformacija sta matematični tehniki za pretvorbo trifaznih tokov in napetosti motorja v dvodimenzionalni koordinatni sistem. Ta transformacija poenostavi analizo in krmiljenje motorjev na izmenični tok, saj omogoča jasnejši in bolj obvladljiv pogled na magnetne razmere motorja.

Z zmanjšanjem zapletenosti trifaznega sistema ti pretvorniki olajšajo razumevanje in optimizacijo delovanja motorja ter povečajo učinkovitost in natančnost strategij krmiljenja motorja.

Izračun energije

Modul Dewesoft Power samodejno izračuna tudi energijo merjenega sistema. Ta funkcija omogoča izračun pozitivne in negativne energije, kar omogoča celovito razumevanje učinkovitosti sistema.

Poleg tega matematični modul uporabnikom omogoča izračun učinkovitosti, ki je bistvenega pomena za ocenjevanje in optimizacijo delovanja sistema. Ta zmožnost je še posebej koristna pri različnih aplikacijah, kot so:

Rekuperacijski zavorni sistemi: Analizirajte energijo, pridobljeno med zaviranjem, da izboljšate učinkovitost in delovanje sistema.
Preizkušanje baterije: Merite vhodno in izhodno energijo ter ocenite učinkovitost, zmogljivost in splošno stanje baterije.

Zaradi teh lastnosti so Dewesoftovi analizatorji moči vsestransko in zmogljivo orodje za izračun energije in analizo učinkovitosti v različnih aplikacijah.

Bogata vizualizacija

Po nastavitvi napajalnega modula lahko konfigurirate in prilagodite merilni zaslon. Najpomembnejši gradniki zaslona za analizo električne energije in kakovosti električne energije vključujejo naslednje gradnike zaslona:

Digitalni merilniki: Prikažite različne trenutne vrednosti, ki jih izračuna modul za moč s podporo enote. Preberite več.
Zapisovalnik in zapisovalnik X/Y: Dewesoftov analizator moči omogoča vizualne prikaze zapisovalnika za podatke v časovnem območju, ki prikazujejo vse parametre v posameznih intervalih. Zapisovalnik X/Y lahko ustvari orbitalne diagrame na spletu. Preberite več o Zapisovalnik in . Zapisovalnik X/Y.
Področje uporabe: Prikazuje valovne oblike napetosti in tokov, vključno z napetostmi med vodom (U12, U23, U31) in med vodom in zemljo (U1, U2, U3). Preberite več.
Vector-Scope: Vizualizira razmerja med napetostmi in tokovi za do trifazne sisteme. Hkrati je mogoče prikazati več vektorskopov in posamezne harmonske. Funkcija "transparent" omogoča neposredno primerjavo fazorjev. Preberite več.
Harmonična FFT: Ponuja preprosto in celovito analizo harmonskih za napetost, tok, moč in jalovo moč, vse sinhronizirano z osnovno frekvenco signala. Preberite več.
Obrisni diagram: Dvodimenzionalni grafični prikaz, ki za prikaz 3D-podatkov uporablja obrise ali barvno označena območja. Ta tehnika vizualizacije pomaga razkriti vzorce in odnose v kompleksnih zbirkah podatkov, kot so zemljevidi učinkovitosti motorjev, kar olajša razumevanje in analizo informacij. Preberite več.
