Strukturno testiranje zrakoplovovPreizkušanje trajnosti in utrujenosti letalskih in vesoljskih struktur

Preizkušanje strukturne trajnosti in utrujenosti so bistvenega pomena za zagotavljanje varnosti, učinkovitosti in certificiranja letalskih konstrukcij. Dewesoft ponuja prilagodljivo platformo DAQ, zasnovano za meritve z velikim številom kanalov in visokim dinamičnim razponom v statičnih in dinamičnih pogojih. Naši skalabilni sistemi se prilagajajo zahtevnim testnim nastavitvam, kjer odpoved ni mogoča, od trdnosti materiala in statične obremenitve do utrujenosti v življenjski dobi.

Naša rešitev podpira vse, od testov letalskih ogrodij v celotnem obsegu do ocenjevanja materialov na ravni komponent, pri čemer zajema visoko verodostojne podatke v več tisoč kanalih s sinhroniziranimi vhodi iz merilnikov napetosti, senzorjev sile, premikov, temperature, vibracij in drugih.

Analiza stresa in deformacije

Analiza stresa in deformacije

Full Bridge

Full Bridge

Quarter Bridge

Quarter Bridge

Half Bridge

Half Bridge

Sila

Sila

Premik

Premik

Vibracije

Vibracije

Pospešek

Pospešek

Temperatura

Temperatura

RTD

RTD

Termoelement

Termoelement

Toplotni video

Toplotni video

Napetost

Napetost

Tok

Tok

Digitalni IO

Digitalni IO

Analogni izhod

Analogni izhod

Video

Video

Visokohitrostni video

Visokohitrostni video

TEDS združljiv

TEDS združljiv

Sequencer

Sequencer

FFT analizator

FFT analizator

Order tracking

Order tracking

Ethernet

Ethernet

EtherCAT

EtherCAT

Sinhronizacija PTP

Sinhronizacija PTP

skladen s standardom openDAQ

skladen s standardom openDAQ

ARINC 492

ARINC 492

MIL-STD-1553

MIL-STD-1553

iNET

iNET

IRIG Chapter 7

IRIG Chapter 7

IRIG Chapter 10

IRIG Chapter 10

Strukturno testiranje zrakoplovov Highlights

Natančne meritve in analize

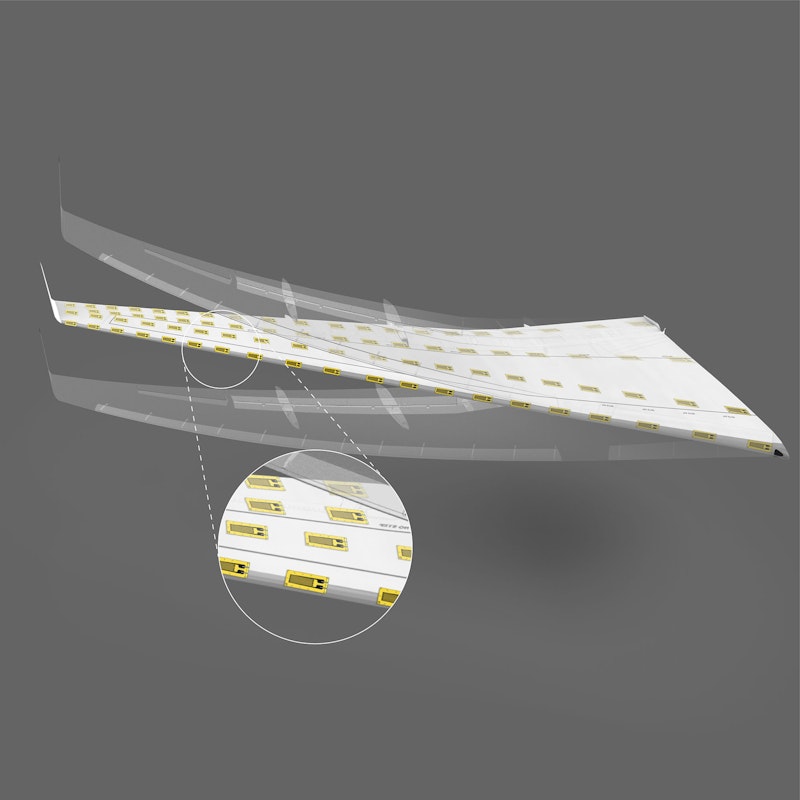

Sinhronizirano zajemanje podatkov o deformaciji, premiku, sili in temperaturi. Analizirajte napetosti, širjenje razpok in življenjsko dobo zaradi utrujenosti z več zornih kotov.

Povečajte obseg in rast

Pridobite 10.000 kanalov za merjenje deformacije in številnih drugih tipov zaznavanja ali signalov na centraliziran ali porazdeljen način s programsko opremo, ki se prilagaja vašim potrebam brez izgube pregleda.

Dolgoročno zanesljivi rezultati meritev

Sistem DAQ je optimiziran tako, da zmanjšuje dolgotrajno odstopanje, odpravlja elektromagnetni šum in dolžino kabla. Naše kalibracijske enote vam omogočajo fleksibilnost "sledljivosti na poti".

Od statičnih do zelo dinamičnih frekvenc vzorčenja

Analogni ojačevalniki, ki zlahka preidejo od statičnega in utrujajočega testiranja trajnosti do hitre strukturne dinamike in snemanja prehodnih pojavov pri testiranju udarcev (preskus zloma krila, udarca ptice ali drona, padca ali trka) - vse to z eno samo programsko opremo, ki se jo je enostavno naučiti.

Vključena programska oprema

Vsakemu sistemu Dewesoft je priložena naša nagrajena programska oprema za zajem podatkov DewesoftX. Programska oprema je enostavna za uporabo, vendar zelo bogata in globoka v funkcionalnostih: analiza obremenitev, utrujenosti in življenjske dobe v živo ter zmogljiva večpanožna vizualizacija podatkov. Vse posodobitve programske opreme so brezplačne, brez skritih licenčnih ali letnih vzdrževalnih stroškov.

Delovanje programske opreme za več uporabnikov

Naša programska oprema, ki se lahko uporablja za nastavitve z enim ali več uporabniki. DewesoftX NET omogoča ekipam - lokalnim ali oddaljenim - sočasno analizo istih podatkov, kar pospešuje sodelovanje brez kompromisov - kjer koli in kadar koli. Za pregledovanje in analiziranje podatkov niso potrebne dodatne licence za sedeže.

Sinhroniziran zajem več virov

Vsi kanali so časovno sinhronizirani v podsistemih, ki temeljijo na protokolu Ethernet PTPv2, in jih je mogoče kombinirati z drugimi obstoječimi sistemi. Brezhibno vključite signale za nadzor obremenitve, digitalno korelacijo slike (DIC), standardne / hitre ali termične IR kamere, korelacijo termične slike (TIC), skenerje tlaka ali digitalna avionska omrežja v bakrenih pticah, železnih pticah ali instrumentih za testiranje letenja (FTI).

Brezhibna integracija testne mize

Prek EtherCAT (ESI/ENI) se v realnem času povežite z nadzornimi sistemi in hkrati prek etherneta s sinhronizacijo PTPv2 s svojim ekosistemom openDAQ. Uporabite MQTT ali OPC UA za oddaljeni dostop in povezljivost v oblaku/na lokaciji. Pretakajte podatke za analitiko, korelirajte s simulacijami FE ali oskrbujte modele digitalnih dvojčkov v Pythonu (ML/AI).

Podpora podatkovnim vodilom v avioniki

Neposredna podpora za pridobivanje digitalnih podatkov iz standardnih podatkovnih vodil in telemetrijskih standardov, kot so Ethernet, ARINC-429, MIL-STD-1553, CAN, iNET, POGLAVJE 10, POGLAVJE 7.

Modalno testiranje MIMO z odprto zanko

Sistemi Dewesoft se uporabljajo pri takšnih zemeljskih konstrukcijskih preskusih za določanje modalnih parametrov, potrjevanje celovitosti konstrukcije in podporo korelaciji FEM. Ta pristop je še posebej uporaben v programih, kjer GVT ni potreben ali je že končan in kjer je glavni cilj potrditev odsotnosti strukturnih sprememb.

metode modalnega testiranja SISO, SIMO, MISO, MIMO

Dewesoft podpira široko paleto metod modalnega testiranja, vključno z enoreferenčnimi testi s tresljaji in enoreferenčnimi nastavitvami s premičnim kladivom ali premičnim merilnikom pospeška. V celoti so podprti tudi večreferenčni testi s tresljaji in raving hammerji, kar zagotavlja prilagodljivost tako za preproste kot napredne scenarije konstrukcijskega testiranja.

Enotna platforma

Združite več aplikacij za testiranje konstrukcije z razširljivim ekosistemom - statična obremenitev, največja obremenitev, utrujenost, strukturna dinamika, testiranje prehodnih pojavov (udarec ptice ali drona), vendar z eno samo preprosto in sodobno programsko opremo DewesoftX, s čimer omejite napor za usposabljanje in vzdrževanje ter ohranite učinkovitost na najvišji ravni.

Uporaba v laboratoriju in med letom

S podporo tipičnih podatkovnih vodil za letala (ARINC-429, MIL-STD-1558) in podatkovne telemetrije (iNET, IRIG-106, poglavje 10 in poglavje 7) vam naš sistem omogoča, da svojo opremo preprosto vzamete tudi v zrak.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

Vaš partner onkraj izdelka

Dve desetletji izkušenj z agencijami NASA, Airbus, Boeing in drugimi pri komercialnih in obrambnih projektih. Od pristajalnega podvozja, kril in trupa do testiranja trajnosti in utrujenosti konstrukcije v celotnem obsegu. Zagotavljamo rešitve na ključ - od FAT/SAT do usposabljanja in podpore na kraju samem. Pokrivamo celoten delovni postopek konstrukcijskega inženiringa in validacije, od CAE do uporabe merilnikov napetosti in korelacije napetosti.

Uvod - Letalska industrija in strukturno testiranje

Letalska in vesoljska oprema in strukture morajo biti odporne na ekstremna okolja in mehanske obremenitve, pri čemer ima lahko okvara kritične posledice. Za zagotavljanje varnosti in zanesljivosti imajo fizični preizkusi v realnem svetu, ki se osredotočajo na strukturno vzdržljivost, trdnost materialov, statično in največjo obremenitev ter življenjsko utrujenost, ključno vlogo - zlasti pri izpolnjevanju strogih zahtev za certificiranje tipa zrakoplova.

Trajnost konstrukcije je tesno povezana z obratovalno varnostjo in dolgoročno zanesljivostjo. Pogosto se prekriva s strukturno dinamiko, vključno z analizo vibracij in harmonskih. V novih programih električnih letal (AAM/eVTOL) se testi strukturne dinamike včasih izvajajo pred testiranjem trajnosti - pogosto z isto opremo DAQ, vendar z manjšim številom kanalov.

Svetovni voditelji zaupajo družbi Dewesoft za natančne strukturne podatke pri dolgoročnih validacijskih projektih. Naše rešitve se uporabljajo za testiranje konstrukcij v polnem merilu, sestavnih delov ogrodja letala, delov rotorskega letala in podsistemov. Ti preskusi zagotavljajo odpornost konstrukcije pri statičnih obremenitvah, skladnost z zahtevami glede utrujenosti v življenjski dobi ter splošno varnost in zmogljivost, kar je ključnega pomena za uspešno certificiranje tipa.

Pregled preskušanja strukturne trajnosti in utrujenosti

Pred prvim poletom so letala na specializiranih testnih napravah strogo preizkušena v polnem merilu, da se simulirajo predvidene operativne, največje in končne obremenitve. Ti celoviti testi natančno ocenijo obnašanje konstrukcije v različnih pogojih, kar zagotavlja zgodnje odkrivanje morebitnih konstrukcijskih napak ter zagotavlja najvišjo raven varnosti in zanesljivosti pri uporabi.

Preskusi strukturne vzdržljivosti in utrujenosti v polnem obsegu običajno trajajo nekaj let in simulirajo nekajkrat daljšo življenjsko dobo zrakoplova, kar zagotavlja načrtovano strukturno celovitost in ostaja bistvenega pomena pri preskušanju zrakoplovov zaradi naslednjih ključnih razlogov:

  • Varnost: Zagotavlja, da celotna konstrukcija in vsi elementi prenesejo predvidene obremenitve, ne da bi se porušili, ter ščiti potnike in uporabnike pred poškodbami,

  • Trajnostna življenjska doba: Pomaga strukturam, da so odporne na okoljske dejavnike, kot so vremenski vplivi, potresi in staranje, ter tako podaljšuje njihovo življenjsko dobo,

  • Kompleksnost v resničnem svetu: Simulira kombinirane obremenitve (vibracije, sunki, cikli tlaka) in razkriva, kako se spoji, zvarki in sklopi obnašajo pri dolgotrajnih cikličnih obremenitvah, ki jih preskusi na ravni komponent ne morejo ponoviti,

  • Stroškovna učinkovitost: Z zgodnjim prepoznavanjem in odpravljanjem morebitnih težav preprečite drage odpoklice, popravila in vzdrževanje,

  • Odkrivanje načina odpovedi: Odkrivanje nepričakovanih razpok ali poti utrujanja v geometriji celotnega sistema (npr. vmesniki med krilom in trupom),

  • Uspešnost: Zagotavlja, da strukture zanesljivo opravljajo svoje načrtovane funkcije v celotni predvideni življenjski dobi,

  • Potrjevanje simulacijskih modelov: primerja in izboljšuje napovedi digitalnega dvojčka/FEA z empiričnimi podatki,

  • Skladnost s predpisi: FAA/EASA ga je predpisala za certificiranje plovnosti in varne življenjske dobe, največje in mejne obremenitve.

Spodnja linija: Simulacije strukturne utrujenosti sestavnih delov, ki temeljijo na metodah končnih elementov (FEM) in so del računalniško podprtega inženiringa (CAE), ter strukturno testiranje sestavnih delov skrajšujejo čas za vstop na trg in zmanjšujejo tveganje, vendar je strukturno testiranje in testiranje utrujenosti v polnem obsegu zlati standard, ki zagotavlja, da letalo preživi desetletja delovanja v resničnem svetu.

Primer: Pri preskusu celotnega obsega Airbus A350 je bilo na ogrodju izvedenih 165 000 simuliranih letov (2,5-krat daljša življenjska doba), da bi se potrdile varnostne rezerve.

Dewesoftove rešitve DAQ za testiranje konstrukcij zrakoplovov

Dewesoft ponuja visoko zmogljive sisteme za zajem podatkov, skladne s standardom openDAQ™, za številne strukturne preskuse letal. Naša prilagodljiva, razširljiva strojna in programska oprema sta idealna za zbiranje in analizo podatkov za certificiranje, razvoj in eksperimentalno testiranje - od posameznih komponent do celotnih letalskih ogrodij.

✅ Preizkušanje kvalifikacij in certificiranja

  • Testiranje skladnosti FAA

  • Kvalifikacijski in sprejemni testi

  • Programi obrambnih in vesoljskih agencij (npr. DoD, NASA)

✅ Testiranje komponent in podelementov

  • Statično in utrujenostno testiranje do 3,5 milijona kilogramov

  • 3.500-kip univerzalni preskusni stroji

  • Preskušanje pri neambientni temperaturi

  • Modalni preskusi

✅ Testiranje razvoja v polnem obsegu

  • Statični preskusi in preskusi utrujenosti na velikih strukturah

  • Kombinirano testiranje okolja (npr. obremenitev + temperatura)

  • Zračne obremenitve in umerjanje

  • Preverjanje nadzornega sistema

  • Modalni preskusi

✅ Testiranje majhnih in srednje velikih razvojnih projektov

  • Statično testiranje, testiranje utrujenosti in testiranje mehanizmov

  • Tlačni in udarni testi z visoko hitrostjo

  • Simulacija ekstremnega okolja

  • Testiranje pogonskega sklopa in menjalnika

✅ Testiranje materialov in okolja

  • Testiranje kompozitov in kovin (statično in utrujajoče)

  • Standardni testni protokoli in testni protokoli po meri

  • Okoljsko kolesarjenje: Temperatura, vlažnost, kombinirana klimatizacija

✅ Eksperimentalna mehanika

  • Meritve premikov in deformacij v celotnem polju

Programska oprema za zbiranje podatkov za preskušanje trajnosti konstrukcij

Dewesoft ponuja rešitve za merjenje in pridobivanje podatkov za preskušanje trajnosti in utrujenosti konstrukcij, s čimer proizvajalcem omogoča, da preverijo napetost in utrujenost ter izboljšajo trajnost, zanesljivost in varnost konstrukcijskih zasnov. Programska oprema je ključna za pridobivanje vpogledov, ki jim lahko zaupate.

Nagrajena programska oprema DewesoftX z analizo podatkov v teku

  • Obdeluje na tisoče kanalov z obdelavo z majhno zakasnitvijo.

  • Spletna in naknadna analiza podatkov v eni programski opremi.

  • Združite signale, ne da bi izgubili pregled (levo krilo, desno krilo, trup itd.).

  • Tehnologija NET pridobiva podatke od več odjemalcev, ki hkrati oskrbujejo več uporabnikov.

  • Pred začetkom preverite stanje kanala s klikom z miško.

  • Nastavite zahtevna obvestila in alarme, tudi za varnostne blokade.

  • Dolgoročno snemanje podatkov o senzorjih in signalih - neprekinjeno, več datotek.

  • Izračuni v hipu z rozetami merilnikov deformacij, matematičnimi kanali, statistiko, filtriranjem, integrali, izpeljankami, trajanjem deformacije (ε-N), izračunom poškodb (S-N, zbirka podatkov o materialih), štetjem razredov, števcem ciklov, modeli rasti razpok, dodajte svoje.

  • Zmogljiva vizualizacija in analiza podatkov v realnem času: 2D (y-t + napovedne črte, y-x, polarni diagram), 3D animirani končni elementi (FE), pripravljeni tudi za modalno analizo.

  • Uporabite več vizualizacijskih plošč (zavihkov) na več zaslonih.

  • Daljinski nadzor in vizualizacija.

  • Avtomatizirajte pretok velikih podatkovnih nizov s sekvencerjem in sodobnim skriptnim programiranjem.

  • Pridobivanje digitalnih podatkov iz standardnih vodil za letalsko elektroniko (ARINC-429, MIL-STD-1553, CAN in številna druga).

  • Vse kanale kalibrirajte z isto programsko opremo.

  • ... in še več na vaše povpraševanje.

Po 25 letih Razvoj programske opreme DewesoftX in številnih urah izboljšav lahko nagrajeno in v prihodnost usmerjeno programsko opremo za zajem podatkov spremenite v svojo naslednjo generacijo pilotske kabine. Pridobili smo si zaupanje več tisoč testnih inženirjev po vsem svetu, saj poenostavljamo vse pomembne korake od nastavitve do napredne analize zapletenih podatkovnih nizov.

Strojna oprema za zbiranje podatkov za preskušanje trajnosti konstrukcij

Dewesoft ponuja odprto sistemi za merjenje in zajem podatkov za preskušanje trajnosti in utrujenosti konstrukcij, ki proizvajalcem zagotavlja natančne podatke, ki jim lahko zaupate, ter potrjuje in izboljšuje trajnost, zanesljivost in varnost konstrukcijskih zasnov.

Skalabilne konfiguracije strojne opreme

  • Zelo natančni vhodi za tenzijski mostiček v konfiguraciji ¼, ½ in polni mostiček.

  • Vzbujanje z enosmernim tokom ali nosilno frekvenco (CF), ki odpravlja hrup.

  • Tenzometrični mostiček ¼ v 3- ali 4-žični konfiguraciji, ki kompenzira upornosti dolžine kabla.

  • Prilagodljiv in hitro prilagodljiv sprednji del (priključki push-in, RJ14/RJ45, DB9, LEMO itd.).

  • Vodilna natančnost v panogi pri zaznavanju mikroraztezkov v kritičnih sestavnih delih.

  • Univerzalni vhodi za največjo prilagodljivost.

  • Podpora TEDS za prepoznavanje senzorjev in samodejno nastavitev kanalov.

  • Centralizirani ali porazdeljeni sistemi za zajem podatkov, ki omogočajo več tisoč merilnih kanalov.

  • Ethernet in openDAQ sta pripravljena za več podatkovnih tokov.

  • Časovno sinhroni večkanalni zajem podatkov, ki podpira PTPv2, IRIG-B, GPS.

  • Redundantni vzporedni podatkovni tokovi in snemanje, kar povečuje zanesljivost.

  • Vključite strojno opremo tretjih oseb na časovno sinhroniziran način, kot je Digital Image Correlation (DIC).

  • dvosmerna povezava v realnem času s testnim nadzorom (integracija EtherCAT).

  • Vsi kanali so programsko nastavljivi.

  • Strojna oprema za umerjanje kot izdelek, ki deluje s programom DewesoftX.

  • Podpora za zunanjo referenčno kalibracijo.

Integracija krmiljenja testne postaje

Najsodobnejši programi testiranja vzdržljivosti in utrujenosti konstrukcije temeljijo na testnih kontrolorjih, ki uporabljajo prilagodljive obremenitvene profile okoli celotne konstrukcije letalskega ogrodja.

Avtomatizirana testna zaporedja omogočajo stopenjsko nalaganje in poganjajo visoko sinhronizirane večosne aktuatorje (servohidravlika, elektrika). To je mogoče razširiti s simulacijo okolja (toplotne, višinske, kombinirane obremenitve).

Vizualiziran je profil obremenitve. Varnostne blokade in mejne kontrole preprečujejo preobremenitve. Alarmi omogočajo samodejno zaustavitev v kritičnih razmerah.

Dewesoftove rešitve za zajem podatkov ponujajo več načinov za dvosmerno integracijo s sistemi za nadzor testiranja, kot so MTS, Moog itd:

  • EtherCAT

  • Ethernet (openDAQ, MODBUS, OPC/UA in MQTT)

  • Vodilo CAN

  • analogni/digitalni vhod/izhod

Dvosmerni integrirani pristop vaše merilne opreme z nadzorom obremenitve poenostavi vašo preskusno nastavitev in kalibracijo ter poenostavi pridobivanje visokokakovostnih podatkov, kar pospeši vaš naslednji preskusni program od majhnih do visokokanalnih nastavitev, od laboratorija do poleta.

Privzeto odprto - popolnoma skladno s standardom openDAQ™

Dewesoftovi sistemi DAQ temeljijo na Okvir openDAQ™-odprt, modularen ekosistem za merjenje, pridobivanje podatkov in testiranje. OpenDAQ™ je zasnovan z mislijo na prilagodljivost in poenostavlja vse od odkrivanja in konfiguracije naprav do hitrega pretakanja podatkov in diagnostike.

Vsa nova Dewesoftova strojna oprema je v celoti skladna z openDAQ in privzeto odprta. To zagotavlja brezhibno integracijo v vaše delovne procese in hkrati podpira širok nabor industrijskih standardov.

Za hiter začetek vam openDAQ ponuja primere, pripravljene za uporabo, in orodja z umetno inteligenco za enostavno integracijo in hiter dostop do podatkov, tako da se lahko osredotočite na vpoglede in ne na nastavitve.

Testiranje z vibracijskim stresalnikom: Sinusna obdelava za strukturno validacijo

Med konstrukcijskimi preskusi zrakoplovov lahko nekatere resonančne frekvence prevladujejo in preobremenjujejo komponente - kar lahko privede do napak pri preskusu ali netočnih rezultatov. Dewesoftova rešitev za zmanjšanje sinusov inteligentno prepozna in odstrani prevladujoče sinusne tone v realnem času, s čimer zmanjša tveganje za testni objekt in hkrati ohrani celovitost podatkov.

Naš sistem izvaja zajem podatkov v realnem času in analizo FFT signalov pospeška ter prepoznava prevladujoče sinusne tone v spektru vibracij. Ti toni se izločijo in posredujejo nazaj v krmilnik vibracij za optimizacijo preskusnega profila.

Z uporabo spektralne analize v realnem času in povratnega nadzora sistem pomaga preprečiti pretirano testiranje, skrajša trajanje testiranja ter zagotavlja skladnost z varnostnimi in certifikacijskimi zahtevami. To je močna izboljšava za preskuse trajnosti in utrujenosti konstrukcije, zlasti pri delu z velikimi ali občutljivimi strukturami letalskih ogrodij.

Preberite več:

Turnkey Solutions Beyond Product

Dewesoft gives you extra value.

  • Privately owned European company with an agile mindset.

  • Produced in EU with highest quality standards.

  • Industry-leading 7-year warranty.

  • Your investment is protected for years ahead.

  • Two decades of experience with NASA, Airbus, Boeing, in structural projects.

  • One-stop shop for many testing solutions with one software eases your training effort.

  • Highly skilled project management team and support (remote and local).

  • Turnkey systems project management team with FAT/SAT to on-site training & support.

  • Seamless integration support of our own or 3rd party devices.

  • Free and customer-focused technical support - talk to real engineers.

We cover the full structural engineering and validation workflow from Computer-aided engineering and mechanical analysis around structural durability and fatigue (FEA), strength, structural dynamics, stability, thermal and fluid mechanics (CFD), to physical testing in applying strain gauges, setting up DAQ and software to data correlating afterwards - get inspired by Dewesoft INSPIRETECH.
