OBSIDIAN®

Zapisovalnik podatkov in vgrajeni sistem za zajem podatkov

Linija OBSIDIAN® vključuje napredne zapisovalnike podatkov in vgrajene sisteme DAQ. Poganja jih nizkoenergijski procesor ARM na osnovi arhitekture Linux®. OBSIDIAN je vsestranski, saj služi kot samostojni zapisovalnik podatkov, nadzorni sistem v realnem času in vmesnik za kondicioniranje signalov. Ponujamo vrhunske večkanalne ojačevalnike signala, združljive s številnimi senzorji, vključno z napetostjo, tokom, IEPE, termočlenom, RTD in tenzometri.

Sistemi OBSIDIAN® so opremljeni z našo novo vgrajeno programsko opremo DewesoftRT in programsko opremo DewesoftX za obdelavo signalov in analizo podatkov. Zanje velja 7-letna garancija, ki je vodilna v panogi.

Rezerviraj 1:1 klic

Sinhronizacija PTP

Ocena šoka 75g

Prednosti

Vgrajeni procesor

Zaradi vgrajenega dvojedrnega 1,5 GHz procesorja ARM z operacijskim sistemom Linux in programsko opremo DewesoftRT je OBSIDIAN idealen za vgrajene aplikacije, kot so beleženje podatkov, zbiranje podatkov v oblaku in nadzor v realnem času.

Robustna zasnova

Model OBSIDIAN® R8w ima pri testiranju na terenu in v zahtevnih okoljih odpornost na udarce in vibracije do 75 g, zaščito IP67 pred vodo, prahom in dimom ter okoljsko oceno MIL-810F. Ta robustna zasnova ščiti vašo naložbo in meritve.

Široko temperaturno območje

Nekateri modeli OBSIDIAN® so certificirani za delovanje pri temperaturah od -40 °C do 85 °C, zato so primerni za uporabo v ekstremnih temperaturnih okoljih.

Shranjevanje podatkov v vozilu

Zapisovalniki podatkov OBSIDIAN® vključujejo 4 GB notranjega pomnilnika, ki ga je mogoče razširiti do 1 TB prek reže za kartico SD ali zunanjega trdega diska ali diska SSD USB tipa C.

Nizka poraba energije

Izjemno zmogljiv, vendar zasnovan za delovanje z zelo majhno porabo energije, zato je odlična izbira za aplikacije, kjer je poraba energije ključnega pomena.

Visokokakovostna naprava za kondicioniranje signalov

Sistemi OBSIDIAN® sprejemajo naše ojačevalnike za kondicioniranje signala IOLITE®. Ti vrhunski ojačevalniki signala so primerni za napetost, tok, upor, IEPE, naboj, tenziometrijo, mostičke, digitalne števce, RTD, termočlene in drugo.

Redundantno napajanje

Redundantni napajalniki OBSIDIAN nemoteno preklapljajo med razpoložljivimi viri napajanja, kar zagotavlja neprekinjeno razpoložljivost tudi pri najzahtevnejših testnih aplikacijah.

Zunanji glavni način

Ko je primarno vodilo EtherCAT® preklopljeno v način zunanjega vodje, OBSIDIAN pošilja podatke s polno hitrostjo v polni hitrostni predpomnilnik v osebni računalnik, na katerem je nameščena programska oprema DewesoftX. Tako OBSIDIAN® deluje enako kot kateri koli drug sistem za zajem podatkov Dewesoft, saj omogoča polnovredni odbojni zajem podatkov s polno hitrostjo v osebni računalnik.

Sekundarno vodilo EtherCAT

Sekundarno podatkovno vodilo EtherCAT se lahko vzporedno uporablja za posredovanje podatkov z majhno zakasnitvijo (v realnem času) nadzornim sistemom tretjih oseb, kot so Labview, Beckoff, Clemessy Syclone, MTS FlexTest, Acontis in podobni vodje EtherCAT.

Odlična povezljivost

Na voljo so standardni podatkovni vmesniki za prenos podatkov v krmilnike v realnem času, strežnike v oblaku in odjemalce Industry 4.0. OBSIDIAN uporablja številne standardne podatkovne vmesnike, vključno z EtherCAT®, OPC UA, XCP in CAN.

Mobilna aplikacija DewesoftM

Z našo mobilno aplikacijo DewesoftM lahko konfigurirate in pregledujete izmerjene podatke v živo na vseh napravah OBSIDIAN. Aplikacija je združljiva z napravami iOS in Android, še danes pa jo lahko prenesete iz želene trgovine z aplikacijami.

Vključena programska oprema

Naprave OBSIDIAN® so opremljene s programsko opremo DewesoftX Professional za napredno analizo podatkov in programsko opremo DewesoftRT za samostojno delovanje zapisovalnika podatkov in krmilnika. Obe aplikaciji vključujeta brezplačne doživljenjske posodobitve programske opreme.

Dewesoftova kakovost in 7-letna garancija

Uživajte v naših vodilnih storitvah v panogi 7-letna garancija. Naši sistemi za zajem podatkov so izdelani v Evropi in uporabljajo le najvišje standarde kakovosti. Nudimo brezplačno tehnično podporo, ki je usmerjena k strankam. Vaša naložba v rešitve Dewesoft je zaščitena za več let vnaprej.

OBSIDIAN®: Pametno samostojno zbiranje podatkov

OBSIDIAN® je zmogljiva samostojna platforma za pridobivanje in beleženje podatkov, ki v eni napravi združuje natančno merilno opremo, vgrajeno obdelavo v realnem času, vgrajeni pomnilnik in obsežne možnosti povezljivosti.

OBSIDIAN, ki ga poganja večjedrni procesor ARM, operacijski sistem Linux in program DewesoftRT, lahko zajema, obdeluje, analizira, sproža in shranjuje merilne podatke neposredno na napravi, brez potrebe po zunanjem računalniku.

Ključne zmogljivosti

Vgrajena obdelava v realnem času: Na napravi lahko neposredno izvajate matematične operacije, filtriranje, FFT, statistične analize, analize utrujenosti, izračune moči, alarme, formule in druge obdelave.
Samostojno delovanje: Z DewesoftRT lahko samostojno pridobivate, obdelujete, sprožate in shranjujete podatke.
Shranjevanje podatkov na vozilu: Uporabite več strategij shranjevanja in pogojev za sprožitev, da zajamete natanko tiste podatke, ki jih potrebujete.
Sinhronizacija prek omrežja Ethernet in PTP: Zgradite natančno sinhronizirane razpršene merilne sisteme z uporabo standardnega omrežja Ethernet in protokola IEEE 1588 PTP.
Napajanje prek omrežja (PoE): Poenostavite namestitev tako, da napajanje in prenos podatkov potekata prek enega samega kabla.
Industrijska povezanost: Povezovanje z avtomatizacijskimi, nadzornimi in sistemi Industrije 4.0 prek podprtih industrijskih in komunikacijskih protokolov.
Integracija openDAQ: Z uporabo razvojnega paketa openDAQ SDK lahko povežete OBSIDIAN z lastnimi programskimi aplikacijami ali aplikacijami tretjih ponudnikov.

Ena platforma, številne aplikacije

OBSIDIAN lahko deluje kot samostojni zapisovalnik podatkov, inteligentno merilno vozlišče, vmesnik za obdelavo v realnem času, sistem za obdelavo signalov ali povezana robna naprava.

Med tipične uporabe spadajo dolgoročno spremljanje, mobilno testiranje, preventivno vzdrževanje, razpršene meritve, industrijska avtomatizacija in oddaljeno zbiranje podatkov.

Z rednimi posodobitvami programske opreme in vgrajene programske opreme OBSIDIAN ostaja prilagodljiva platforma, ki se lahko razvija v skladu z novimi merilnimi zahtevami in uporabami.

Loading player...

DewesoftRT: vgrajena programska oprema za zajem podatkov

Sistemi OBSIDIAN® uporabljajo naš novi Programska oprema DewesoftRT za pridobivanje podatkov v vgrajenih sistemih. Ta zmogljiva vgrajena programska oprema je zasnovana za delovanje v operacijskem sistemu Linux naprave OBSIDIAN, ki ga poganja vgrajeni procesor ARM.

DewesoftRT ima poenostavljeno jedro, ki vključuje komponente za zajem podatkov, konfiguracijo kanalov, shranjevanje podatkov, obdelavo podatkov ter podporo za standardne vmesnike, kot so OPC-UA, XCP, CAN, USB, Ethernet in EtherCAT. Zaradi svoje prilagodljivosti in modularne zasnove ga je mogoče enostavno prilagoditi in hitro prilagoditi za posamezne aplikacije ali naloge.

OBSIDIAN združuje robustno strojno opremo za zajem podatkov z vgrajeno programsko opremo DewesoftRT in tako ustvarja popolnoma avtonomen in inteligenten sistem za merjenje in beleženje podatkov. Merilne podatke lahko zajemate, obdelujete in shranjujete neposredno na napravi, brez potrebe po stalno priključenem računalniku.

V programu DewesoftX nastavite izračune, sprožilce, alarme in shranjevanje podatkov, nato pa konfiguracijo namestite za samostojno delovanje. OBSIDIAN je idealen za dolgoročno spremljanje, spremljanje stanja strojev, preskuse trajnosti in merjenja brez nadzora, kjer je zanesljivo samostojno delovanje ključnega pomena.

Odkrijte DewesoftRT

Dewesoft OBSIDIAN with DewesoftRT embedded DAQ software

Samostojni zapisovalnik podatkov

Ena od glavnih funkcionalnosti naprav OBSIDIAN® je njihova zmožnost delovanja kot samostojni zapisovalniki podatkov. Naprave OBSIDIAN ponujajo več možnosti za shranjevanje podatkov:

4 GB vgrajenega SSD-ja za takojšnje shranjevanje podatkov
Podpora za SD-kartice do 1 TB
Zunanji pomnilnik prek USB Type-C z zunanjim trdim diskom ali SSD-jem

Podatke je mogoče shraniti v izvirnem formatu .dxd format datoteke, ki podpira široko paleto naprednih funkcij:

Več shranjevalnih mehanizmov – vzporedno snemanje več datotek
Shranjevanje na podlagi sprožilcev – beležite podatke le o določenih dogodkih, da zmanjšate obseg podatkov
Razdeljevanje datotek – samodejno razdeljevanje datotek glede na velikost, čas ali druga merila
Ciklični pomnilnik – samodejno prepiše stare podatke, da se prepreči prepolnitev pomnilnika
Upravitelj podatkov – samodejni prenos zabeleženih podatkov v SFTP-strežnik

Poleg tega lahko podatke shranite tudi v vesoljski industriji *.ch10 ali *.csv format.

Do datotek z zabeleženimi podatki je mogoče enostavno dostopati iz katerega koli openDAQ odjemalec ali standardni SFTP odjemalec. Podatke je mogoče analizirati v DewesoftX, ki ponuja široko paleto vizualizacijskih widgetov in orodij za analizo, s katerimi lahko podatke predstavite v skladu s svojimi potrebami in izpostavite pomembne dogodke.

Obdelava signalov in izračuni na napravi

Z DewesoftRT lahko OBSIDIAN obdeluje merilne podatke neposredno na napravi, brez potrebe po stalno priključenem računalniku. Vgrajene funkcije obdelave omogočajo filtriranje signalov, matematične izračune, statistične analize in avtomatizirane odzive na merilne pogoje.

Na voljo so funkcije obdelave, ki pokrivajo širok spekter merilnih uporab:

Nadzor vibracij in stanja: Analizirajte vibracijske signale z uporabo IIR- in FIR-filtrov, FFT, oktavne analize in sledilnih filtrov. Natančna matematična podpora za frekvenčne in kotne senzorje omogoča merjenje vrtenja in spremljanje delovanja strojev.
Meritve moči in energije: Izračunajte parametre izmenične in enosmerne moči, da boste lahko neposredno na napravi spremljali električno delovanje, porabo energije in z energijo povezane meritve.
Preskusi konstrukcijske trdnosti in trajnosti: Merjenje deformacije, premika in obremenitve v procesu s pomočjo orodij »Strain Rosette«, »Statistics«, »Integration/Derivation« in »Fatigue Analysis«.
Prilagojeni izračuni in analiza signalov: Z orodjem »Formula« ustvarjajte matematične izraze, izračunajte statistične vrednosti in zmanjšajte hitrost prenosa podatkov z orodjem »Decimation«. Dodatne funkcije, med katerimi so »Classification« in »Vector Reference Curves«, omogočajo specializirano analizo signalov.

Izraze s formulami je mogoče ponovno uporabiti v več merilnih kanalih in konfiguracijah, kar poenostavi nastavitev ponavljajočih se izračunov.

Avtomatizirani odzivi na merilne pogoje

Izračunane rezultate je mogoče povezati z alarmnim modulom, da se ocenijo merilni pogoji in samodejno aktivirajo digitalni izhodi.

Na primer, ko vibracije stroja presežejo določeno mejno vrednost, lahko OBSIDIAN vklopi opozorilno lučko, preklopi rele ali pošlje signal zunanjemu krmilnemu sistemu, ne da bi za to potreboval priključen računalnik.

Vsi izračuni in alarmni pogoji se izvajajo lokalno na napravi OBSIDIAN, kar omogoča, da naprava deluje kot samostojen sistem za merjenje in spremljanje.

DewesoftRT: on-device signal processing with function blocks

Uporaba OBSIDIAN® s programsko opremo za zajem podatkov DewesoftX

Naprave OBSIDIAN® lahko uporabljate kot katero koli drugo napravo Dewesoft DAQ, povezano z osebnim računalnikom, na katerem je nameščena programska oprema DewesoftRT, in ne izključno z vgrajeno programsko opremo DewesoftRT. Programska oprema za zajem podatkov in obdelavo signalov DewesoftX. To lahko storite na dva načina:

EtherCAT®: V tem tako imenovanem zunanjem glavnem načinu so naprave OBSIDIAN® povezane z računalnikom prek vrat Ethercat in delujejo kot podrejene naprave EtherCAT®. Več sistemov OBSIDIAN® se lahko uporablja v verigi EtherCAT® in se jih poveže z drugimi sistemi za zajem podatkov na osnovi EtherCAT® podjetja Dewesoft, kot so npr. KRYPTON® ali IOLITE®.
Ethernet: Naprave OBSIDIAN® je mogoče povezati tudi prek ethernetnega omrežja prek razpoložljivih vrat GLAN. Več naprav OBSIDIAN® ali drugih naprav Dewesoft DAQ, ki podpirajo omrežje LAN, lahko med seboj povežete s standardnimi ethernetnimi kabli in/ali našimi Omrežna stikala DS-LAN in sinhronizirani prek protokola PTP v2.

Vsestranskost naprav OBSIDIAN® je resnično izjemna. Uporabljate jih lahko enako kot vse druge sisteme za zajem podatkov Dewesoft, saj omogočajo zajem podatkov s polno hitrostjo v računalniku z našo nagrajeno programsko opremo DewesoftX. Ta prilagodljivost spremeni vsako napravo OBSIDIAN® v napreden sistem za zajem podatkov, ki je pripravljen na katero koli nalogo obdelave signalov v spletu ali brez njega.

OBSIDIAN R8 DAQ system connected to DewesoftX software

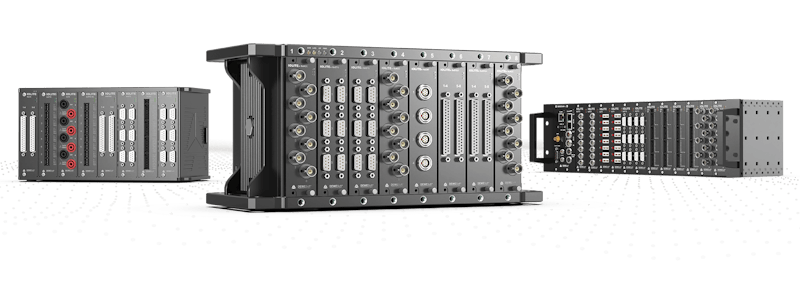

Številne možnosti šasije

OBSIDIAN® ponuja več možnosti šasije, namenjenih različnim aplikacijam:

OBSIDIAN® R8: Šasija OBSIDIAN® R8, zasnovana za različne testne aplikacije, se lahko prilega skoraj povsod. Šasija se ponaša z Zaščita IP50 in lahko deluje v -10 °C do 50 °C temperaturno območje. Nekatere različice konfiguracije omogočajo delovanje od -40 °C do 85 °C. OBSIDIAN® R8 lahko vsebuje do 8 kartic ojačevalnikov signala.
OBSIDIAN® R8w: Zasnovan je za uporabo na terenu in v najtežjih preskusnih pogojih. S to možnostjo ohišja so vaši podatki v varnih rokah. Zasnovano za najzahtevnejše pogoje. Opremljeno je z Z oznako IP67 šasija, ki je odporna na prah in vodo. Brezhibno deluje pri ekstremnih temperaturah, ki segajo od -40 °C do 85 °C, prenese udarce do 75 G in izpolnjuje standarde MIL-810F za odpornost proti vibracijam. Tako so vaše meritve varne ne glede na okolje. OBSIDIAN® R8w lahko vsebuje do 8 kartic ojačevalnikov signala. To ohišje se ponaša tudi z vgrajenim modulom WiFi in 10 Hz modulom GPS/GNSS.
OBSIDIAN® R12: Ta možnost ohišja, združljiva z 19-palčno omaro, je zasnovana za aplikacije z večjim številom kanalov in je primernejša za aplikacije v zaprtih prostorih, kot so integracije na testnih postajah. Šasija R12 ponuja Zaščita IP30 in lahko deluje pri -10 °C do 50 °C temperatura. Nekatere različice konfiguracije omogočajo delovanje od -40 °C do 85 °C. V ohišje OBSIDIAN® R12 lahko namestite do 12 kartic ojačevalnikov signala. Vse obstoječe IOLITE® R12 Šasijo lahko nadgradite v OBSIDIAN preprosto tako, da režo za vrata IOLITE zamenjate za vrata OBSIDIAN.

Primerjajte specifikacije vseh sistemov na Stran s tehničnimi specifikacijami OBSIDIAN®.

OBSIDIAN R8, OBSIDIAN R12, OBSIDIAN R8w systems

Visokokakovostna obdelava signalov

Modularni pristop sistema OBSIDIAN omogoča vgradnjo večkanalnih ojačevalnih kartic v ohišje. Večkanalne ojačevalne kartice zagotavljajo podatke v 24-bitna ločljivost, brez aliasinga, z visokim dinamičnim razponom in nizkim razmerjem signal-šum. Frekvence vzorčenja so programsko nastavljivo za vsak vhodni kanal posebej in ponujajo hitrosti prenosa do 20 kS/s.

Na voljo so ojačevalni moduli, ki omogočajo merjenje:

Napetost, tok, upornost
Deformacija / napetost (mostovi)
IEPE / signal (vibracije, zvok)
Temperatura (termoelementi, RTD-ji)
Digitalni števci in drugi specializirani signali

Kombinacija visokokakovostne strojne in programske opreme za zajem podatkov podjetja Dewesoft zagotavlja nemoteno in natančno zbiranje podatkov, pri čemer ne izpade niti en vzorec. Prek priložene programske opreme DewesoftX so na voljo zmogljive funkcije za vizualizacijo podatkov in obdelavo signalov.

Razpoložljivi moduli ojačevalnikov signala

Oglejte si pregled razpoložljivih večkanalnih kartic ojačevalnih modulov za zapisovalnike podatkov OBSIDIAN®. Vsi moduli se prilegajo ohišju škatle OBSIDIAN® in jih lahko namestite z enostavnim mehanizmom za vstavljanje. Ojačevalni moduli imajo 24-bitni ADC (analogno-digitalni pretvornik) s frekvenco vzorčenja 20 kS/s na kanal. Vse nastavitve ojačevalnika so programsko izbirne za vsak kanal.

Module	Voltage	Current	Resistance	Strain	IEPE	Charge	PTx	Thermocouple	Potentiometer	LVDT	Digital input	Digital output	TEDS	Excitation
IOLITE multi-channel amplifier modules
8xACC	✓	✗	✗	✗	✓	✗	✗	✗	✗	✗	✗	✗	✓	✓
6xSTG	✓	✓	✓	✓	DSI	DSI	DSI	DSI	✓	DSI	✗	✗	✓	✓
8xSTGS	✗	✗	✗	✓	✗	✗	✗	✗	✓	✗	✗	✗	✓	✓
8xLV	✓	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗
8xLVe	✓	✗	✗	✗	✗	✗	✗	✗	✓	✗	✗	✗	✓	✓
16xLV	✓	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗
4xHV	✓	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗
8xLA	✗	✓	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗
8xTH	✓	✗	✗	✗	✗	✗	✗	✓	✗	✗	✗	✗	✗	✗
8xTH-HS	✓	✗	✗	✗	✗	✗	✗	✓	✗	✗	✗	✗	✗	✗
8xRTD	✓	✗	✓	✗	✗	✗	✓	✗	✗	✗	✗	✗	✗	✗
8xRTD-HS	✓	✗	✓	✗	✗	✗	✓	✗	✗	✗	✗	✗	✗	✗
4xCNT	TTL	✗	✗	✗	✗	✗	✗	✗	✗	✗	✓	✗	✗	✓
16xAO	✓	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗	✗

*DSI = Dewesoft Sensor Interface. Preberite več o adapterjih DSI.

Oglejte si celoten OBSIDIAN tehnične specifikacije za podrobne specifikacije o sistemih za zajem podatkov OBSIDIAN in njegovih ojačevalnikih signala.

Enostavna razširitev števila kanalov

Povečanje števila kanalov je enostavno s funkcijo razširitve EtherCAT®. S preprosto priključitvijo dodatnih sistemov za zajem podatkov, kot so npr. KRYPTON®, IOLITE®, ali drugega sistema OBSIDIAN®, lahko preprosto povečate zmogljivosti svojega sistema. Lepota te nastavitve je v njeni preprostosti in učinkovitosti: sisteme lahko razširite z verižno topologijo, kar pomeni, da za povezavo vsake naprave potrebujete le en kabel.* . Ta kabel omogoča vse - napajanje, sinhronizacijo in prenos podatkov med napravami.

Ta zasnova poenostavlja razširjanje konfiguracije za zajem podatkov ter zmanjšuje nered in zapletenost upravljanja več povezav. Ne glede na to, ali želite dodati več kanalov za celovito zbiranje podatkov ali se morate prilagoditi naraščajočim zahtevam projekta, ta poenostavljen pristop omogoča hitro in enostavno razširitev sistema.

* Za razširitev sistema OBSIDIAN z IOLITE ali drugim sistemom OBSIDIAN je potreben napajalnik prek 2-kolutnega napajalnega priključka.

Easily expand OBSIDIAN channel count via EtherCAT expansion port

Povezljivost in podpora protokolov

Podatki, ki jih zbirajo sistemi za pridobivanje podatkov OBSIDIAN®, so enostavno dostopni zunanjim sistemom, kot so naprave in programska oprema tretjih ponudnikov, krmilniki, preskusne naprave in sistemi SCADA.

Standardni podatkovni protokoli omogočajo enostavno integracijo z drugimi sistemi:

openDAQ - Nativni protokol za naprave DewesoftX, ki vključuje odprtokodni API, kar omogoča enostavno vključitev naprave v katero koli programsko opremo tretjih ponudnikov.
EtherCAT® — OBSIDIAN, ki velja za industrijski standard za aplikacije za krmiljenje v realnem času, lahko hkrati upravlja z dvema EtherCAT-vmesnikoma. V načinu zunanjega glavnega krmilnika primarni EtherCAT-vmesnik omogoča visokohitrostno, z buferjem podprto pridobivanje podatkov neposredno v računalnik. Sekundarni vod pa predvsem zagotavlja podatke v realnem času kateremu koli krmilnemu sistemu tretje stranke, s čimer zagotavlja pravočasen in učinkovit prenos podatkov.
OPC-UA — OPC UA, ki predstavlja temelj za aplikacije Industrije 4.0, omogoča podjetju OBSIDIAN neposredno posredovanje podatkov sistemom SCADA, ERP, MES in celo mobilnim odjemalcem, s čimer zagotavlja nemoteno integracijo v širokem spektru industrijskih aplikacij.
MQTT: "Stream data directly to third-party IoT clouds and dashboards using the lightweight, low-latency MQTT protocol."
MODBUS: "Ensure seamless integration with existing industrial PLCs and SCADA infrastructures via robust MODBUS TCP/RTU support."
CAN in CAN-FD: Za beleženje in dekodiranje podatkov avtomobilskih/vozilnih vodil, vključno s podporo za OBD-II, SAE J1939 in druge standarde.
XCP (prek omrežja Ethernet): Omogoča prenos podatkov v programsko opremo za kalibracijo ECU (npr. ETAS INCA, Vector CANape) ali druga orodja brez računalnika.
IRIG-108, poglavje 10: IRIG 106, poglavje 10, je industrijski standard za snemanje in oblikovanje digitalnih podatkov za telemetrične sisteme v zraku in na tleh.

Dvojni EtherCAT® podatkovno vodilo

Naprave OBSIDIAN® imajo dva popolnoma neodvisna sistema vodila EtherCAT®, ki delujeta vzporedno.

Osnovno vodilo

V načinu zunanjega glavnega vodila primarno vodilo izvaja pridobivanje podatkov, ki je natančno časovno opredeljeno in sinhronizirano. Povezuje se z osebnim računalnikom, na katerem je nameščena programska oprema za zajemanje podatkov DewesoftX, in z veliko hitrostjo prenaša številne vhodne in izhodne kanale neposredno na trdi disk osebnega računalnika.

Sekundarno vodilo

Sekundarno vodilo EtherCAT® sistema OBSIDIAN® služi dvema namenoma:

Deluje kot vmesnik z nizko latenco za vse krmilnike v realnem času, združljive z EtherCAT, ki jih izdelujejo tretje osebe, vključno z NI Labview, Beckhoff Twincat, MTS FlexTest in Acontis. To omogoča nemoteno integracijo z različnimi sistemi za krmiljenje v realnem času.
Deluje lahko tudi kot dodatno vodilo za vzpostavitev redundantnega sistema za zajem podatkov v kritičnih aplikacijah DAQ, kar povečuje zanesljivost in celovitost podatkov v okoljih, kjer izgube podatkov ni mogoče dopuščati.

Redundantno napajanje

Sistemi za zajem podatkov OBSIDIAN so opremljeni z redundantnim napajalnikom, ki dopolnjuje nabor funkcij za idealen in zanesljiv front-end sistem.

Če primarni napajalnik odpove, se sistem napaja iz sekundarnega napajalnika brez prekinitve ali zaustavitve/ ponovnega zagona sistema.

Redundant power supply on OBSIDIAN DAQ systems

Zabeleževanje podatkov v omrežjih CAN in CAN-FD

Naprave OBSIDIAN® lahko beležijo in dekodirajo CAN- in CAN FD-toke prek naslednjih priključkov:

Vgrajena vmesnika za CAN-bus:

Na zadnji plošči sistemov OBSIDIAN sta vgrajena dva priključka za CAN-bus.
Ti vmesniki podpirajo standardne podatke CAN 2.0b, vendar niso združljivi z hitrejšimi CAN FD-vmesniki.

Razširitvena kartica IOLITEir 4xCAN-FD:

To kartico je mogoče vstaviti v kateri koli prost režo za kartice.
Podpira hitrosti prenosa podatkov do 5 Mbit/s pri uporabi enega samega vodila ali do 2 Mbit/s, če se hkrati uporabljajo vsi štirje kanali vodila.
Vsi štirje kanali so združljivi z CAN 2.0.

Napredno dekodiranje in podpora protokolov

Samostojni način (DewesoftRT): beleži surove CAN-toke in izvaja dekodiranje na napravi (vključno s standardom SAE J1939) – dekodirani kanali pa se lahko uporabijo tudi za sprožanje in logiko na napravi.
Način povezave (DewesoftX): Ko je sistem priključen na osebni računalnik, podpira popolno dekodiranje v načinu brez povezave ter napredne protokole, kot sta OBDII in XCP/CCP.

OBSIDIAN CAN and CAN FD bus data logging

Integrirano določanje položaja prek GNSS

Ohišje OBSIDIAN® R8w ponuja dve vgrajeni možnosti pozicioniranja, ki ustrezata vašim zahtevam glede natančnosti:

Standardni GNSS: Zanesljiv senzor s frekvenco 10 Hz, ki podpira več satelitskih sistemov (GPS/QZSS, GLONASS, Galileo, BeiDou) in omogoča določanje položaja z natančnostjo na ravni metra (natančnost približno 2,5 m).
Visoko natančen RTK: Za zahtevne namene uporabe se odločite za nadgradnjo na izbirno GNSS-sprejemnik s frekvenco 100 Hz. Ta napreden modul podpira tehnologijo RTK (Real-Time Kinematics) za določanje položaja s centimetrsko natančnostjo in natančne meritve hitrosti.

Podatki in povezljivost

Obe možnosti samodejno beležita ključne parametre, vključno z Zemljepisna širina, zemljepisna dolžina, nadmorska višina, hitrost in število satelitov.

Poleg tega sistem ohranja popolno prilagodljivost: zunanje senzorje GNSS – DS-GPS-SYNC-10Hz – je mogoče kadarkoli priključiti prek vmesnika USB-C, kar omogoča podporo starejši strojni opremi ali posebnim testnim konfiguracijam.

Združevanje pridobivanja podatkov in nadzora v realnem času

V preteklosti sta pridobivanje podatkov in nadzor v realnem času obstajala v različnih svetovih in se nista prekrivala. Krmilniki, vključno s sistemi PLC, so dajali prednost hitremu odzivanju na dogodke, beleženje podatkov pa je bilo sekundarna funkcija. Hkrati so se sistemi za zajem podatkov osredotočali na hitrost zapisovanja in popolnoma zanemarili nadzor v realnem času.

Vendar številne aplikacije zahtevajo obe funkciji. Na primer, testne mize zahtevajo natančno kondicioniranje in obdelavo signalov ter nadzor v realnem času. Integracija instrumentov DAQ in PLC je zahtevala redundantne kable, od katerih je bil vsak namenjen določenemu signalu.

Uvedba sistemov Dewesoft EtherCat, kot so OBSIDIAN, IOLITEin SIRIUS RT je spremenil krajino s ponudbo dveh neodvisnih podatkovnih vodil EtherCAT. S to inovacijo je bilo mogoče eno vodilo uporabiti za hiter, medpomnilniški zajem podatkov, drugo vodilo pa je lahko pošiljalo podatke z nizko zakasnitvijo krmilnikom tretjih oseb.

Z današnjimi instrumenti Dewesoft je med PLC in DAQ potrebno samo eno podatkovno vodilo, kar drastično zmanjša zapletenost kablov. To ne le poenostavi namestitev, temveč tudi prepreči nepotrebno analogno-digitalno strojno opremo na strani krmilnika. Sistemi Dewesoft elegantno združujejo krmiljenje in zajemanje podatkov ter tako enkrat za vselej rešujejo integracijo DAQ in krmiljenja v realnem času.

Ta funkcija je na voljo vsem krmilnim programom tretjih oseb z omogočeno funkcijo EtherCAT master. Sistemi Dewesoft lahko na primer enostavno ukazujejo in nadzorujejo aktuatorje.

Časi, ko sta bila potrebna dva neodvisna sistema, so minili - Dewesoft počne vse.

Daljinsko konfiguriranje in spremljanje z DewesoftM

DewesoftM je mobilna in namizna aplikacija za konfiguracijo, upravljanje in spremljanje sistemov za pridobivanje podatkov OBSIDIAN. Povežite se s svojo napravo, da preverite njeno konfiguracijo, izvedete kalibracijske postopke, prilagodite nastavitve merjenja in spremljate podatke v realnem času, ne da bi za to potrebovali namensko delovno postajo.

Merilne signale je mogoče prikazati v realnem času s pomočjo nastavljivih vizualizacijskih widgetov, kar omogoča priročen način za preverjanje signalov senzorjev, preverjanje merilnih nastavitev in spremljanje delovanja sistema na terenu ali v laboratoriju.

DewesoftM je na voljo za iOS in Android pametni telefoni in tablični računalniki, pa tudi Windows, macOS in Linux računalniki.

Mobilne različice so na voljo prek Apple App Store in Google Play, medtem ko je mogoče namizne aplikacije prenesti s spletne strani Spletna stran Dewesoft.

Raziščite DewesoftM →

DewesoftM on tablet connected to OBSIDIAN data logger

Uporaba OBSIDIAN®

AVTOMOBILSKA INDUSTRIJA – TRAJNOSTI IN TESTIRANJE VOZNIH PARKOV

OBSIDIAN® omogoča zanesljivo dolgoročno vzdržljivost in testiranje voznih parkov v realnih pogojih. Samostojno, brez računalnika, beleži podatke o cestnih obremenitvah, deformacijah, vibracijah, ECU/CAN in GNSS, zaradi česar je idealen za uporabo v voznih parkih brez nadzora. Varno shranjevanje podatkov na vozilu in oddaljeni dostop prek Wi-Fi in 5G zagotavljata učinkovito upravljanje in spremljanje podatkov, medtem ko se zabeleženi podatki lahko neposredno uporabijo za validacijo »Road-to-Rig« v laboratoriju.

AVIACIJA IN VESOLJSKA INDUSTRIJA – PREIZKUŠANJE LETENJA IN KONSTRUKCIJ

OBSIDIAN® deluje kot samostojni snemalnik letalskih preskusov in telemetrijska enota, ki omogoča zajem analognih in obdelanih parametrov v formatu CH10, ki ustreza letalskim standardom. Omogoča snemanje na krovu letala in neposredno pretakanje podatkov v formatu CH10 na zemeljske postaje. Sistem podpira merjenje vibracij, deformacij in akustike, spremljanje operativnih obremenitev ter analizo aeroelastičnosti in flutterja v realnem času med letalskimi kampanjami. Omogoča tudi strukturno testiranje na tleh z visoko natančnim zajemanjem deformacij in neposrednim prenosom prek protokola MQTT v centralizirane baze podatkov.

ŽELEZNICA – RAZPRŠENO NADZOROVANJE NA VLAKU

OBSIDIAN® omogoča popolnoma razpršeno zbiranje podatkov na vozilih v železniškem prometu z uporabo časovne sinhronizacije prek GPS med enotami, kar omogoča natančno usklajevanje podatkov na velikih razdaljah. Sisteme je mogoče namestiti v razdalji do 50 m drug od drugega, delujejo pa avtonomno in omogočajo dolgotrajna merjenja z avtomatskim prenosom podatkov. Podpora protokola TRDP zagotavlja nemoteno integracijo s sodobnimi komunikacijskimi omrežji vlakov, medtem ko daljinski dostop poenostavlja diagnostiko in odpravljanje napak.

UPORABA V ZAHTEVNIH OKOLJIH

OBSIDIAN® R8w, zasnovan za ekstremne pogoje – od težkih tovornjakov in rudarskih transportnih trakov do železniške infrastrukture –, deluje v temperaturnem območju od –40 °C do +85 °C, prenese visoke ravni udarcev in vibracij ter zagotavlja zaščito do stopnje IP67 za zanesljivo delovanje v zahtevnih okoljih.Njegova kompaktna zasnova omogoča razpršeno namestitev v bližini senzorjev na velikih vozilih ali strojih. Sistem se lahko poveže z omrežji testnih poligonov za oddaljeni dostop in samodejno prenose zbranih podatkov.

SPREMLJANJE STANJA

OBSIDIAN® deluje kot vmesnik za stalno spremljanje mostov, železniških prog, predorov, rudarskih transportnih trakov in industrijskih objektov. Neprestano analizira kazalnike stanja strukturnih in strojnih vibracij neposredno na napravi ter lahko pošilja opozorila prek protokolov MQTT ali OPC-UA le ob preseganju vnaprej določenih mejnih vrednosti, kar omogoča učinkovit daljinski nadzor 24 ur na dan, 7 dni na teden.

TESTNA MIZA – INTEGRACIJA ETHERCAT® V REALNEM ČASU

Podatke lahko posredujete prek analognega izhoda, CAN, XCP prek Etherneta ali EtherCAT. Izmerjene podatke lahko nemoteno prenašate v sisteme in krmilne platforme drugih proizvajalcev.

SOFTWARE

Award-Winning Data Acquisition Software Included for Free

Dewesoftov sistem za zbiranje podatkov vključuje naslednje Nagrajena programska oprema za zbiranje podatkov družbe DewesoftX. Gre za najnaprednejšo in za uporabo najbolj enostavno programsko opremo za beleženje podatkov in obdelavo signalov, ki je na voljo. Programska in strojna oprema delujeta skupaj kot čarovnija. Ponuja preprosto in celovito funkcionalnost za vse naloge testiranja in merjenja.

In najpomembnejša stvar? Dobili boste Doživljenjska brezplačna tehnična podpora in posodobitve programske opreme. Programska oprema se nenehno razvija. Nove glavne različice so izdane vsake tri mesece, nenehno pa se dodajajo nove funkcije, optimizacije in druge izboljšave. Skritih stroškov ni in vedno je brezplačna.

Vključi in uporabljaj

Povezovanje sistemov DAQ in senzorjev ne bi moglo biti hitrejše ali enostavnejše. programska oprema DewesoftX je Samodejna identifikacijaMerilni sistemi in senzorji, povezani s sistemom TEDS, samodejno konfigurirajo parametre kanala. Funkcije, kot so

Samodejno testiranje materialov.
Senzorji Smarta.
Sensordatabas。
Razširjena podpora za senzorje TEDS.
Pretvorba integriranih enot.
Pregled signalov v realnem času.
Električna shema.

V nekaj sekundah ste lahko pripravljeni na merjenje. Porabite manj časa za nastavljanje opreme DAQ in delajte učinkoviteje.Čas je denar.

Merjenje in zagotavljanje varnosti

Visoko zmogljive možnosti shranjevanja, več kot Trajna hitrost 500 MB/sTo pomeni, da lahko vedno arhivirate s polno hitrostjo in vam ni treba več skrbeti, da bi izguba podatkov vplivala na vaše teste. S funkcijami arhiviranja v programu DewesoftX lahko:

Zbiranje podatkov v realnem času.
Hkratno zbiranje analognih podatkov iz instrumentov, videoposnetkov, GPS, vodila CAN in številnih drugih virov.
Napredno aktiviranje in opozorila.
Pomnilnik za eno ali več datotek.
Shranjevanje podatkov v oddaljenih in porazdeljenih omrežjih.
Samodejni preskusni postopki.

Čeprav so shranjeni gigabajti podatkov, naša inovativna oblika arhiva zagotavlja, da lahko podatke prenesete in analizirate v trenutku.

Analiza in objava

NVH, strukturno testiranje, analiza zmogljivosti itd.. Pozabite na uporabo več zapletenih računalniških rešitev za beleženje in analizo podatkov, DewesoftX ponuja enotno rešitev za vsa testna in merilna opravila. Naša programska oprema ponuja :

Matematika na spletu in zunaj njega.
Prilagodljiva vizualizacija v realnem času.
Podpora za sinhronizirane videoposnetke.
Orodja za ustvarjanje poročil v formatih PDF in Word.
Izvozite podatke v številne standardne formate.
Brezplačna in neomejena licenca za ogled in analizo shranjenih podatkov.

DewesoftX je namenjen inženirjem za testiranje in ponuja popolno rešitev za testiranje v enostavnem in uporabniku prijaznem paketu.

Brezplačne nadgradnje za celotno življenjsko dobo

Za našo programsko opremo za zbiranje podatkov ponujamo odličen licenčni model brez skritih pristojbin. Vsaka tri mesece je izdana nova glavna različica z novimi funkcijami, izboljšavami zmogljivosti in popravki hroščev brez dodatnih stroškov. Vse posodobitve za naše obstoječe uporabnike so brezplačne.

Neomejen prostor za licence

Naš licenčni model omogoča neomejeno število lokacij za analizo zabeleženih podatkov. Zapisane podatkovne datoteke so osnova za licenco. Datoteke preprosto delite s sodelavci, ki lahko prenesejo programsko opremo in brezplačno analizirajo vse podatke. Dodatne licence niso potrebne.

Brezplačna tehnična podpora

Za nas je stranka na prvem mestu.Brezplačna tehnična podpora po vsem svetuNa voljo sta programska in strojna oprema za naše merilne instrumente. Naša ekipa za tehnično podporo se odzove na vse zahtevke za podporo, da bi jih čim hitreje rešila. Brez dodatnih stroškov je na voljo tudi tehnična podpora na kraju samem v naših lokalnih pisarnah.

Loved by Many Engineers

Še enkrat hvala za vse nove funkcije, ki so vključene v Dewesoft X programskem paketu. Fantastičen izdelek ki si zasluži, da postane "Microsoft Word" programske opreme za zajem podatkov.

Absolutno uživamo v uporabi vaše opreme za zajem podatkov in njene programske opreme. Oni so za nas Porsche 911 za pridobivanje podatkov (moj sanjski avto / naša sanjska oprema za testiranje).

SIRIUS priporočamo kot odličen inštrument vsem, ki nas vprašajo, kako nam je všeč.

Želel sem vas osebno napisati in povedati, kako navdušen sem nad izdelki Dewesoft. Celotna ekipa Dewesofta me je navdušila kot izjemno veselo, pametno in predano.

Pogosta vprašanja

Zbrali smo odgovore na najpogostejša vprašanja, in jih uredili samo za vas.

Ali lahko naprave OBSIDIAN® delujejo popolnoma samostojno?

Da. OBSIDIAN® Naprave R12, R8 in R8w imajo procesor ARM s sistemom LinuxOS in programsko opremo za zajem podatkov DewesoftRT. Naprave je mogoče konfigurirati tako, da delujejo v samostojnem načinu zapisovalnika podatkov in shranjujejo podatke na notranji SSD ali kartico SD.

Ali je OBSIDIAN® naprava, skladna s paketom openDAQ SDK?

Ali imajo naprave OBSIDIAN® senzor GPS/GNSS?

Ali lahko do naprav OBSIDIAN® dostopate prek omrežja WiFi?

Ali lahko OBSIDIAN® v načinu zapisovalnika podatkov izvaja spletne izračune?

Kako lahko preverim stanje svoje naprave OBSIDIAN®?

Ali imajo sistemi za zajem podatkov Dewesoft res 7-letno garancijo?

Ali sistemi Dewesoft DAQ res vključujejo brezplačno programsko opremo?

Ali so posodobitve programske opreme DewesoftX brezplačne?

Katere so minimalne zahteve za zagon programske opreme DewesoftX?

Ali so naprave Dewesoft DAQ kalibrirane, preden so poslane stranki?

Ali obstaja popust za uporabo programske opreme DewesoftX v namene izobraževanja?

Ali ponujate ocenjevalno različico DewesoftX?

Imate dodatna vprašanja?

Ne najdete odgovora, ki ga iščete? Naša ekipa z veseljem odgovori na vaša dodatna vprašanja.

Kontaktirajte nas

Sorodni izdelki

Oglejte si in brebrskajte sorodne izdelke za zajem podatkov.

OBSIDIAN®

Prednosti

Vgrajeni procesor

Robustna zasnova

Široko temperaturno območje

Shranjevanje podatkov v vozilu

Nizka poraba energije

Visokokakovostna naprava za kondicioniranje signalov

Redundantno napajanje

Zunanji glavni način

Sekundarno vodilo EtherCAT

Odlična povezljivost

Mobilna aplikacija DewesoftM

Vključena programska oprema

Dewesoftova kakovost in 7-letna garancija

Poskusite pred nakupom

Brezplačna programska oprema

Podjetje v lasti zaposlenih

100 % izdelano v EU

Vodilna garancija v panogi

OBSIDIAN®: Pametno samostojno zbiranje podatkov

Ključne zmogljivosti

Ena platforma, številne aplikacije

DewesoftRT: vgrajena programska oprema za zajem podatkov

Samostojni zapisovalnik podatkov

Obdelava signalov in izračuni na napravi

Avtomatizirani odzivi na merilne pogoje

Uporaba OBSIDIAN® s programsko opremo za zajem podatkov DewesoftX

Številne možnosti šasije

Visokokakovostna obdelava signalov

Razpoložljivi moduli ojačevalnikov signala

Enostavna razširitev števila kanalov

Povezljivost in podpora protokolov

Dvojni EtherCAT® podatkovno vodilo

Osnovno vodilo

Sekundarno vodilo

Redundantno napajanje

Zabeleževanje podatkov v omrežjih CAN in CAN-FD

Integrirano določanje položaja prek GNSS

Združevanje pridobivanja podatkov in nadzora v realnem času

Daljinsko konfiguriranje in spremljanje z DewesoftM

Uporaba OBSIDIAN®

Award-Winning Data Acquisition Software Included for Free

Vključi in uporabljaj

Merjenje in zagotavljanje varnosti

Analiza in objava

Brezplačne nadgradnje za celotno življenjsko dobo

Neomejen prostor za licence

Brezplačna tehnična podpora

Loved by Many Engineers

Pogosta vprašanja

Imate dodatna vprašanja?

Sorodni izdelki
