Merjenje zgorevanjaRešitve za preskušanje motorjev z notranjim izgorevanjem

Cenovno ugoden sistem za merjenje in analizo zgorevanja za vse vrste motorjev z notranjim izgorevanjem (bencinski, dizelski, etanolni, hibridni). Naši analizatorji zgorevanja se lahko uporabljajo za raziskave in razvoj, optimizacijo in preskušanje sistemov vžiga, izpušnih sistemov in opreme za krmiljenje ventilov.

Rešitev je preizkušena in dokazana v primerjavi s sistemi za merjenje zgorevanja AVL in Kistler.

Napolniti

IEPE

Napetost

Naprezanje in stres

Pritisk

Temperatura

Navor

Števec in kodirnik

RPM

Pospešek

Vodilo CAN

CAN FD

OBDII

J1939

XCP/CCP

FlexRay

Video

Visokohitrostni video

Toplotni video

GPS in GLONASS

Merjenje zgorevanja Highlights

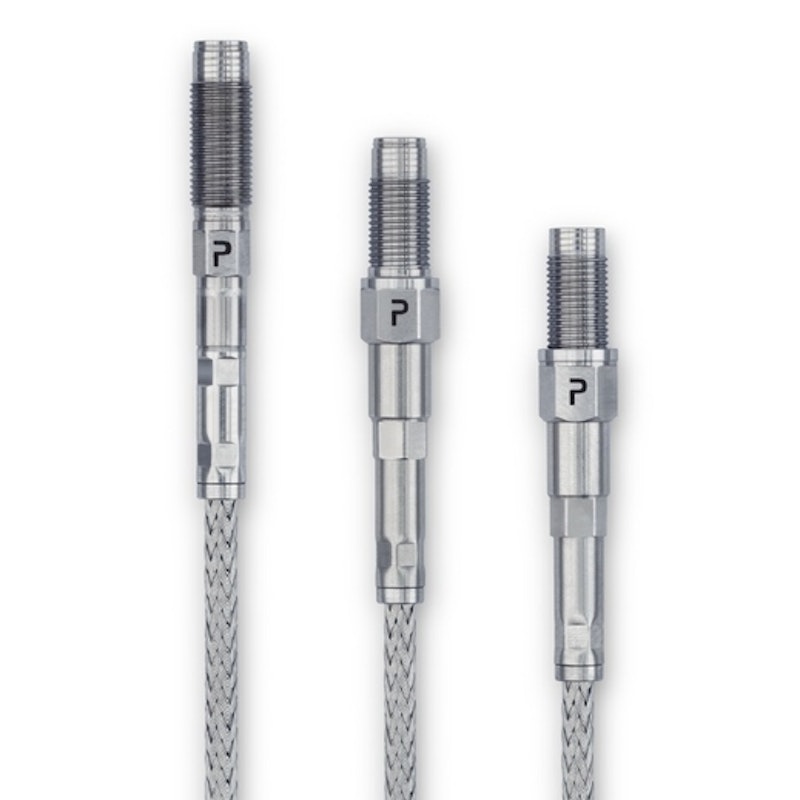

Prilagodljivi analogni vhodi

8 analognih vhodov z napajanjem senzorja za vse tipe senzorjev in signalov - polnjenje, IEPE, napetost, napetost, napetost, navor, temperatura, ...

Neposredna priključitev senzorja vrtljajev

Sistem DAQ omogoča neposredno priključitev katerega koli standardnega senzorja vrtljajev. Npr. InCar (npr. 60-2), kodirnik, CDM+Trg.

Sinhronizirano zajemanje CAN

Na voljo je 1 vrata CAN 2.0b za neposreden in sinhroniziran zajem podatkov za visoke hitrosti CAN. Programska oprema Dewesoft X ponuja dodatno podporo za datoteke OBDII, J1939 in CAN DBC za enostavno konfiguracijo kanalov.

Visoke hitrosti

Hitri analogni ojačevalniki s 16-bitnim ADC in frekvenco vzorčenja 1 MS/sekundo/kanal, ki so idealni za analizo zgorevanja v visokohitrostnih motorjih.

Visokodinamični

Visoko dinamični 160 dB ojačevalniki SIRIUS z dvojnim 24-bitnim ADC in hitrostjo vzorčenja 200 kS/sekundo/kanal, ki so idealni za analizo zgorevanja v dizelskih motorjih z nizkimi vrtljaji.

Razširljiv

Sistem je mogoče kadar koli preprosto razširiti na več sto analognih, števčnih in CAN kanalov brez dodatnih stroškov za licenčno programsko opremo.

Testno okolje in integracija sistema Inca

Sistem lahko rezultate analize zgorevanja pošlje v testno okolje prek protokola AK ali v ETAS INCA in podobnih sistemov prek CAN.

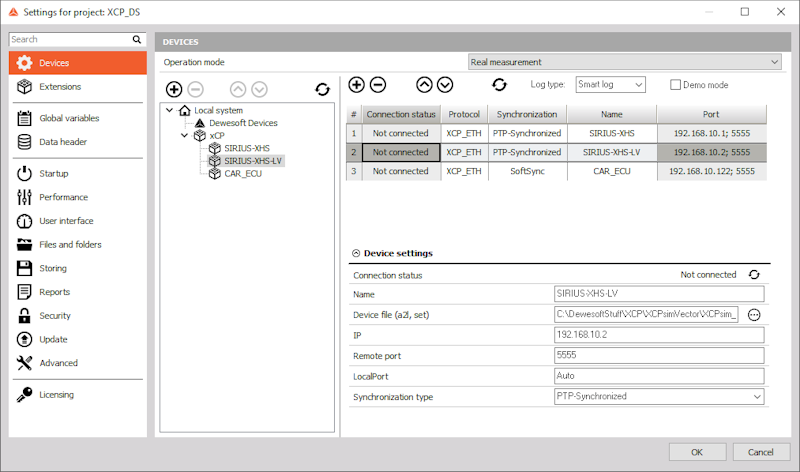

Sinhronizirano pridobivanje več virov

V istem sistemu je mogoče dodatno sinhronizirano zajemanje drugih virov CAN, OBDII, J1939, FlexRay, XCP/CCP, video itd.

Dodatne možnosti

Isti sistem se lahko uporablja za hkratno spletno analizo torzijskih in rotacijskih vibracij, sledenja vrstnemu redu, električne energije, hrupa izgorevanja, zvočne moči in še več.

Vključena programska oprema

Vsi sistemi za zajem podatkov Dewesoft vključujejo nagrajeno programsko opremo za zajem podatkov DewesoftX. Programska oprema je enostavna za uporabo, vendar zelo obsežna in bogata s funkcijami. Vse posodobitve programske opreme so brezplačne in ni skritih licenc ali letnih pristojbin za vzdrževanje.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

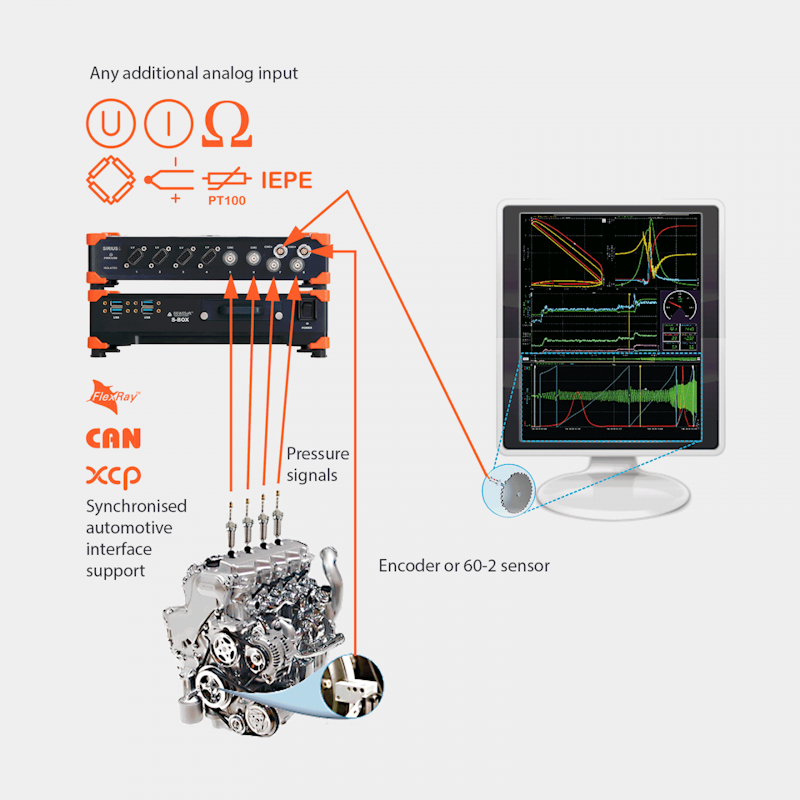

Pregled analize motorjev z notranjim zgorevanjem

Zagotavljamo celovite rešitve za raziskave, razvoj in optimizacijo motorjev ter tudi za razvoj in preskušanje sestavnih delov, kot so sistemi za vžig, izpušni sistemi in oprema za krmiljenje ventilov.

Visokokakovostni izolirani sistemi za zajem podatkov SIRIUS in nagrajena programska oprema za zajem podatkov Dewesoft X omogočajo enostavno merjenje in analizo motorjev z notranjim izgorevanjem vseh vrst (bencinskih, dizelskih itd.). Sistem podpira merjenje na podlagi kota in časa in uporablja zelo izpopolnjene algoritme za spletno matematiko in statistiko. izračunajte sproščanje toplote in . drugi termodinamični parametri.

Spletna stran analizator zgorevanja Sistem se lahko uporablja v avtomobilu (prek vmesnika INCA) ali pa ga je mogoče v celoti vključena v okolje testnega laboratorija.. Dodatno sinhronizirano zajemanje podatkov iz drugih virov podatkov, kot so video, GPS, CAN, FlexRay, XCP/CCP in Ethernet, je mogoče preprosto kombinirati.

Poleg analiza zgorevanja, lahko isti sistem uporabimo tudi za analizo moči. Razpoložljivost za merjenje visokih napetostnih in tokovnih signalov Naša rešitev je idealna za testiranje hibridnih motorjev in pogonskih sklopov. Sistem analizatorja zgorevanja se lahko uporablja v vseh vrstah vozil z motorji z notranjim izgorevanjem, kot so osebni avtomobili, tovornjaki, ladje, motorna kolesa, motorne žage itd.

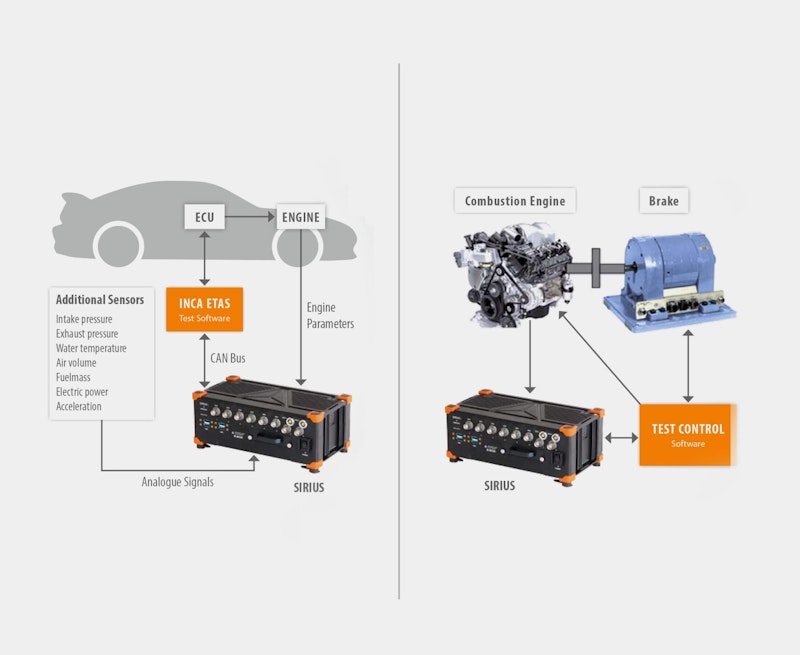

Sistem za zbiranje podatkov v avtomobilu in testni postaji

Za testiranje v realnih pogojih je analizator zgorevanja je popolnoma primeren za aplikacije za testiranje v avtomobilu. Kombinacija različnih podprtih vmesnikov, kot so CAN, CAN FD, XCP/CCP, FlexRay, neposredna povezava katerega koli senzorja omogoča pridobivanje vseh ustreznih podatkov skupaj z zgorevalnim ciklom. Kombinacija z INCA prek Vmesnik CAN ponuja celovito rešitev za Kalibracija ECU.

Na testna enota motorja, je analizator zgorevanja standardno orodje za izračun in prikaz ustreznih fizikalnih parametrov motorja z notranjim izgorevanjem ter za spremljanje in zaščito preizkušane enote. Podprti so različni komunikacijski protokoli do nadzorne sobe prek Ethernet ali RS-232 vmesniki - npr. Tornado, AVL Puma Open, D2T. Omogoča nam uvoz in izvoz celotnega seznama prenosnih kanalov. Kanale, ki jih ne potrebujemo, lahko preprosto onemogočimo s klikom na gumb, namesto da bi jih morali odstraniti s seznama.

Več analizatorjev zgorevanja lahko deluje vzporedno, pri čemer je mogoče izbrati, kateri od njih je referenčni za štetje ciklov za testno podlago. Namesto shranjevanja in sprožanja samo na podlagi ciklov lahko časovni interval določite v sekundah. Zaradi tega je testna plošča idealna za testiranje električnih in hibridnih motorjev ali aplikacij NVH.

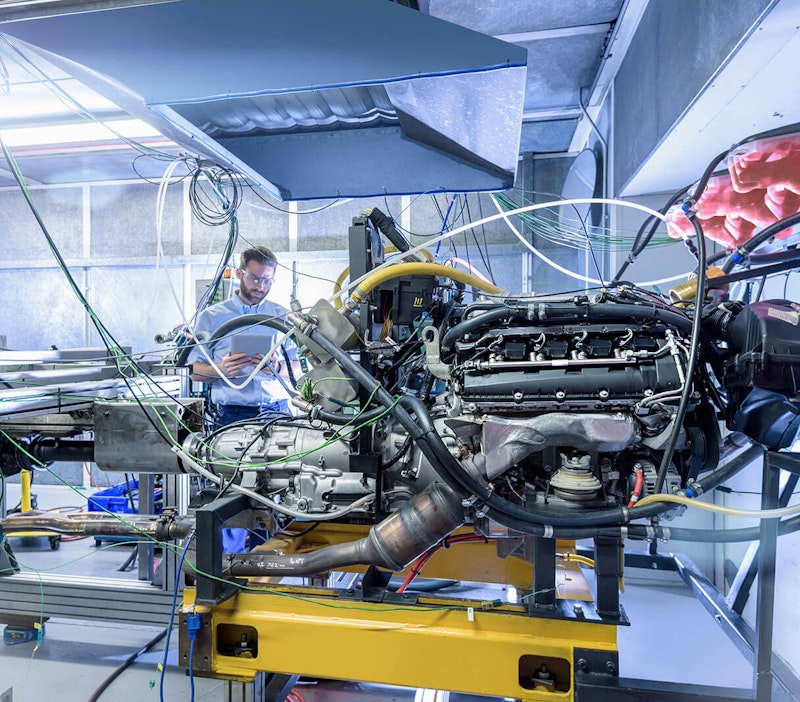

Raziskave in razvoj motorjev z notranjim zgorevanjem

Dewesoftov analizator zgorevanja je celovita platforma za analizo zgorevanja, ki omogoča izvajanje različnih nalog v procesu raziskav in razvoja motorjev. Z obsežnimi matematičnimi izračuni na spletu ali brez povezave boste lahko:

Zaznavanje nepravilnega vžiga in pokanja motorja
Analiza trenja
Analiza vbrizgavanja goriva in vžiga
Časovni razpored sistema za krmiljenje ventilov
Merjenje in analiza hrupa in vibracij pri zgorevanju
Diagnoza mehanskih obremenitev
Energijska bilanca
Analiza izmenjave plinov
Preverjanje preostalih plinov
Naknadna obdelava izpušnih plinov
Kartiranje motorja

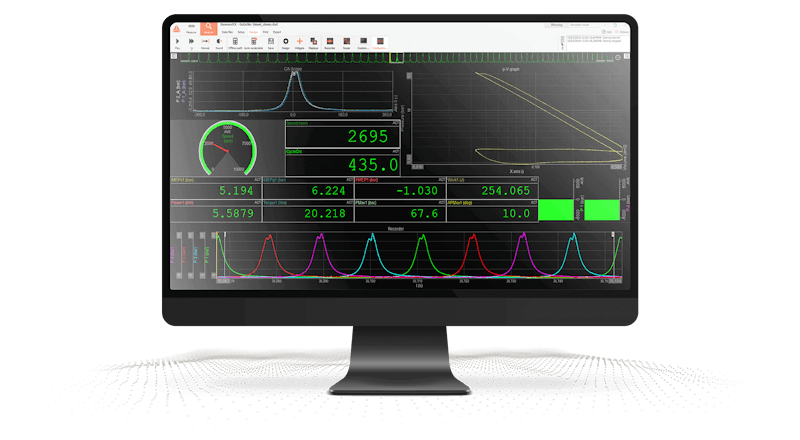

Enostavna in intuitivna konfiguracija

Nagrajena programska oprema za zajem podatkov Dewesoft X ponuja enostaven in zelo intuitiven postopek konfiguracije. Preprosto izberite tip motorja s številom valjev in njegove geometrijske parametre ter ste pripravljeni na merjenje zgorevanja.

V meniju valjev lahko izberete analogni kanal za vsak valj in določite poravnavo kotov valjev. V razdelku nastavitev motorja lahko izberete dodatne kanale za vbrizgavanje in kanale za pretvorbo katerega koli vhodnega kanala v merjenje na podlagi kotov.

V zadnjem koraku je treba izbrati tip kotnega senzorja in določiti želeno izhodno ločljivost (do 0,1°). TDC (Top Dead Centre - zgornje mrtvo središče) se lahko zazna samodejno, brez streljanja, z uporabo najvišje ravni tlaka ali po želji z namenskim tipalom TDC.

Ko je konfiguracija končana, lahko izberete želene izhode izračuna. Skupna ali tekoča povprečna vrednost, izpeljava, temperatura, sproščanje toplote, delo, moč so le nekatere od razpoložljivih možnosti.

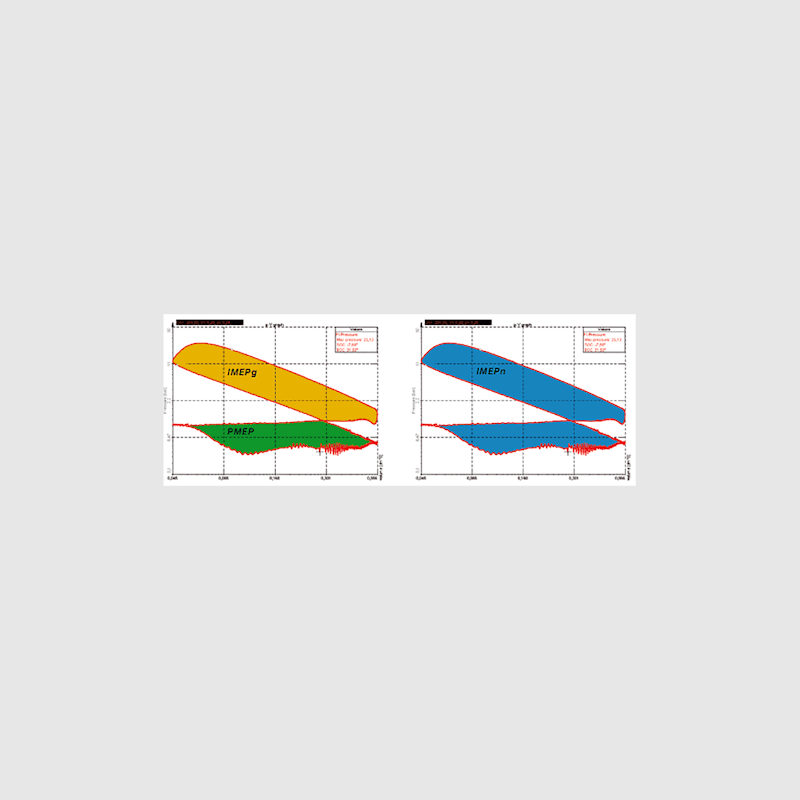

Izračun sproščanja toplote

Spletni sproščanje toplote izračuna energijo za vsak cikel in z njim povezane parametre. Drugi izračun je natančno kotno napredovanje (5, 10, 50 ali 90 %) energije. Na spletni strani . SOC (začetek zgorevanja) in . EOC (konec izgorevanja) se izračunajo.

Vse te vrednosti temeljijo na algoritem sproščanja toplote. Programska oprema bo izračunala in prikazala vse te vrednosti ter ustrezne povprečne vrednosti, kot so IMEPg, PMEP in IMEPn.

Vse parametre je mogoče vizualizirati na spletu v grafičnem ali številčnem pogledu.

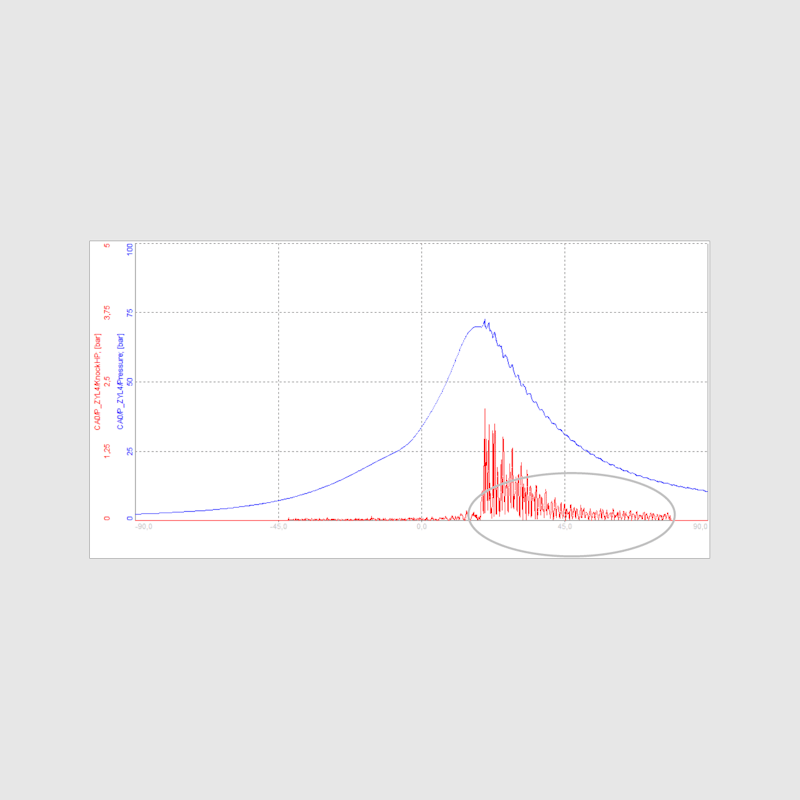

Zaznavanje pokanja motorja IC

Trkanje v motorjih z notranjim zgorevanjem na vžig s svečko se pojavi, ko zgorevanje dela zmesi zraka in goriva v valju ni posledica širjenja fronte plamena, ki jo vžge vžigalna svečka, temveč eden ali več žepov zmesi zraka in goriva eksplodira zunaj območja običajne fronte zgorevanja.

Polnilo goriva in zraka naj bi se vžgalo samo z vžigalno svečko, in to na točno določeni točki v hodu bata. Do pokanja pride, ko vrhunec procesa zgorevanja ne nastopi več v optimalnem trenutku za štiritaktni cikel.

Robusten algoritem za zaznavanje trkanja temelji na primerjavi signala pred TDC in po njem (TDC je . točka, v kateri bat v valju številka ena položaj vašega motor je na najvišji točki kompresijskega hoda.

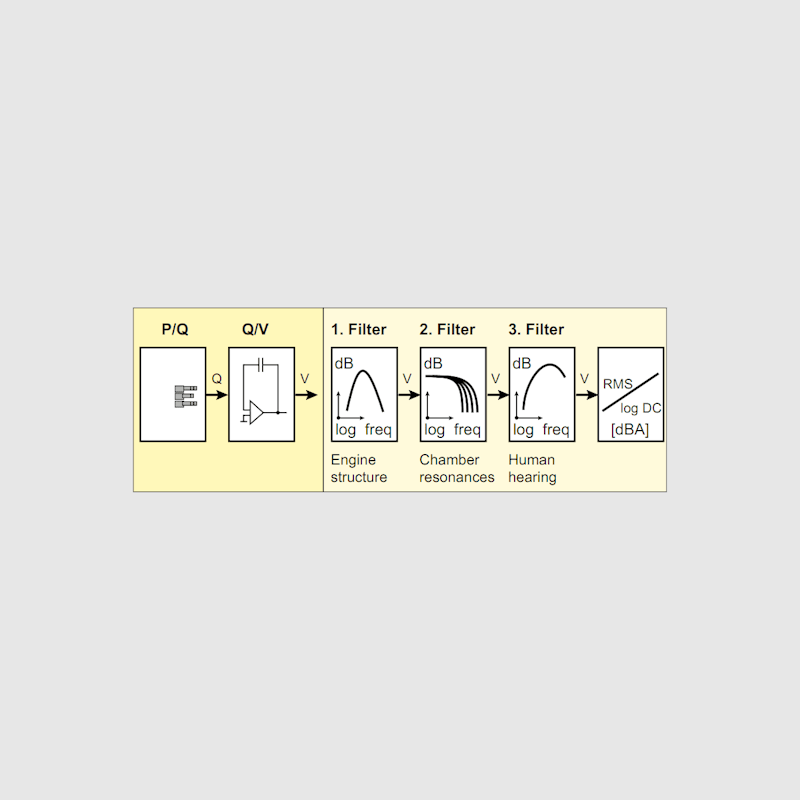

Merjenje in analiza hrupa zgorevanja

Hrup zgorevanja postaja vse pomembnejši kot glavni vir hrupa v motorjih z notranjim izgorevanjem in tako postaja pomemben parameter pri odločanju o nakupu motorjev z notranjim izgorevanjem. Zasnovo in razvoj sodobnih motorjev z notranjim zgorevanjem zaznamujeta zmanjšanje emisij izpušnih plinov ter povečanje specifične moči in navora. V skladu s tem, hrup zgorevanja vzbujanje in porabo goriva je prav tako treba zmanjšati.

Naš analizator zgorevanja lahko meri raven hrupa, ki ga povzroča motor z notranjim izgorevanjem med delovanjem. Hrup zgorevanja je treba izračunati v časovnem območju. Izmerjena vrednost se iz enote Bar pretvori v enoto Pascal. Temu sledi U-filter, ki simulira prenosno funkcijo motorja (1. in 2. filter v pregledu).

Več informacij - Hrup pri zgorevanju Dewesoft X Spletni priročnik.

Dodatni matematični izračuni in statistika

Na podlagi pridobljenih podatkov je mogoče določiti neomejeno število dodatnih poljubnih matematičnih kanalov:

matematične formule,
statistični podatki,
filtri (FIR, IIR, ...)
FFT,
alarmni pogoji in
številne druge.

Izračunane vrednosti se lahko uporabijo za optimizacijo ali druge avtomatizirane postopke. Neobdelani podatki iz senzorjev se vedno shranijo in ostanejo nedotaknjeni. To omogoča, da je mogoče kadar koli izvesti kakršne koli izračune brez povezave.

Funkcije analize zgorevanja

Naš modul za analizo zgorevanja ima več funkcij, ki so natančno opisane in predstavljene v spletnem seminarju CEA.

Vrstni red streljanja: vnaprej določeno s spustnega menija ali z vnosom po meri
Deaktiviranje valjev: iz kanala CAN ali AI
Korekcija ničelne ravni: ločen način korekcije za vsak valj (mešani tip senzorja).
Politropski koeficient: dvojni politropični koeficient, za stiskanje in raztezanje
Spremenljivo kompresijsko razmerje: Preklapljanje med več krivuljami glasnosti na podlagi kanala CAN ali AI
Visoka kotna ločljivost: kotna ločljivost od 2° do 0,025° z neobdelanimi podatki, ki so na voljo tudi v časovni domeni
Več analizatorjev zgorevanja: neomejeno število lahko deluje vzporedno.
Novi izhodi
- Krivulja stiskanja: diagram teoretične krivulje stiskanja
- Politropski koeficient: Izračun politropskega koeficienta in samodejni vnos izračunanega politropskega koeficienta (motorji na dve gorivi)
- Termodinamika 2
Samodejni prenos informacij o barvi kanala in skaliranju iz analognih vhodov

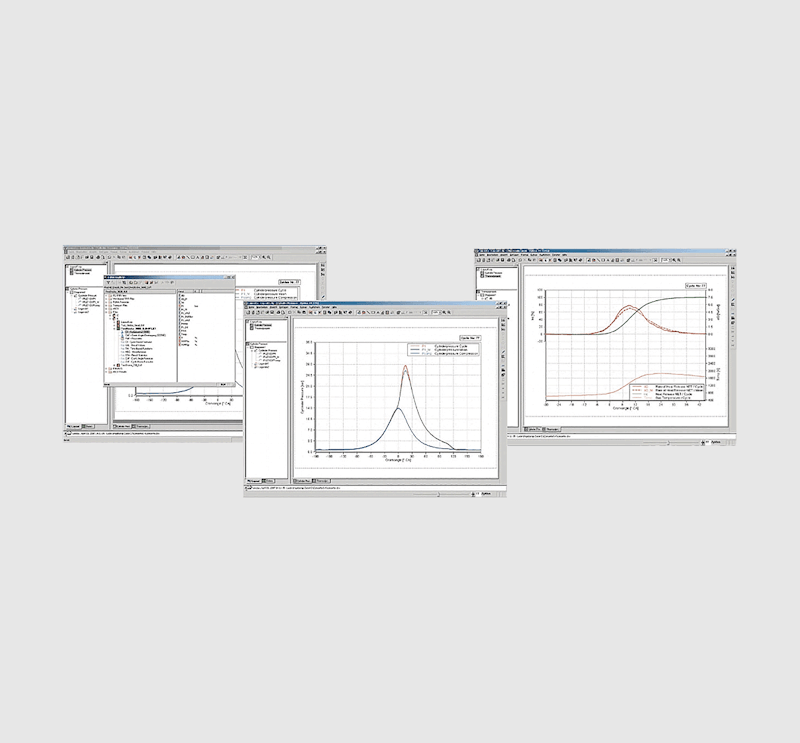

Shranjevanje neobdelanih podatkov, naknadna obdelava in možnosti poročanja

Ker so vsi neobdelani podatki iz senzorjev shranjeni v podatkovni datoteki, lahko pozneje pri naknadni obdelavi enostavno uporabite vse matematične metode. To omogoča odložitev izračunov, ki so zahtevni za procesor, na čas po končani meritvi.

Shranjene podatke lahko preprosto izvozite v različne standardne formate datotek, ki so združljivi z najbolj priljubljenimi programskimi paketi za analizo, kot so FlexPro, MATLAB, Excel, AVL CONCERTOTM in številni drugi. Celoten prikaz meritev lahko celo izvozite v video datoteko AVI in tako ustvarite dinamično dokumentacijo ali natisnete poročilo PDF.

Podatkovno datoteko lahko pregledujete in analizirate na poljubnem številu računalnikov, ne da bi nam bilo treba kupiti dodatno licenco za programsko opremo. Podatkovno datoteko lahko razpošljete tudi zunaj vašega podjetja (npr. vašim strankam) in vsakdo si jo lahko ogleda, odgovori in uporabi dodatne analize. Preprosto jim dovolite, da prenesejo programsko opremo Dewesoft X in odprejo skupno podatkovno datoteko.
