Vmesniki vodila CANAnalizatorji vodila CAN USB in EtherCAT

Naprave USB in EtherCAT CAN bus za analizo podatkov CAN bus. Naprave vključujejo programsko opremo za pridobivanje in analizo podatkov o vodilu CAN. Programska oprema zagotavlja dodatno podporo za OBDII, J1939, XCP, CCP, prenos CAN in podporo za način Datoteke CAN DBC.

Enokanalne do večkanalne naprave z vodilom CAN so na voljo v kompaktnih ohišjih in do IP67 stopnjo zaščite okolja, ki omogoča odpornost na prah, vodo in udarce.

Vodilo CAN

Vodilo CAN

CAN FD

CAN FD

OBDII

OBDII

J1939

J1939

XCP/CCP

XCP/CCP

FlexRay

FlexRay

Brez ventilatorja

Brez ventilatorja

IP67

IP67

-40°C do +60°C

-40°C do +60°C

Ocena šoka 100g

Ocena šoka 100g

Vmesniki vodila CAN Highlights

Vključi in uporabi

Naši vmesniki CAN so robustni in enostavni za uporabo. Napravo CAN preprosto povežite z računalnikom in naša programska oprema jo bo samodejno zaznala. Zdaj ste pripravljeni na branje, shranjevanje, vizualizacijo in analizo podatkov vodila CAN.

Do 18 vhodno/izhodnih vrat CAN

Ponujamo sistem za zajem podatkov z različnim številom kanalov vodila CAN. V enem sistemu je na voljo 1, 2, 4, 9 ali vse do 18 priključkov CAN. Več naprav CAN je mogoče verižno povezati in sinhronizirati ter tako razširiti število kanalov.

Visokohitrostne izolirane naprave CAN

Vsi vmesniki Dewesoft CAN so galvansko ločeni, kar ščiti instrument in priključene naprave pred zemeljskimi zankami in drugimi električnimi motnjami. Uporabljajo hitri standard CAN 2.0b.

Analizator neobdelanih podatkov CAN

Priložena programska oprema ponuja grafični uporabniški vmesnik za enostavno dekodiranje CAN in iskanje sporočila CAN brez datoteke CAN DBC.

Na voljo je ohišje brez ventilatorjev

Medtem ko sta 2 in 4 vratna vrata CAN privzeto brez ventilatorja, je tudi 8 vratna naprava CAN lahko vgrajena v aluminijasto ohišje brez ventilatorja s stopnjo zaščite IP50 za brezskrbno pridobivanje CAN v težkih in prašnih okoljih.

Podpora OBDII in J1939

Vse Dewesoftove naprave CAN ponujajo dodatno podporo za standard J1939. OBDII on CAN je podprt na napravah Dewesoft CAN tipa USB.

XCP/CCP in Flexray

Protokoli XCP/CCP so podprti brez dodatne strojne opreme. Vmesnik FlexRay je na voljo z uporabo strojne opreme drugih proizvajalcev.

Izhod CAN

Naše naprave za vodilo CAN tipa USB je mogoče preklopiti tudi iz samo za branje na branje, pisanje in potrditev za izpis sporočil CAN.

Podpora za datoteke DBC

Vključena programska oprema za zajem podatkov DewesoftX omogoča preprost uvoz in branje datotek CAN DBC, ki samodejno nastavi kanale CAN.

Vključena programska oprema

Vsi sistemi za zajem podatkov Dewesoft vključujejo nagrajeno programsko opremo za zajem podatkov DewesoftX. Programska oprema je enostavna za uporabo, vendar zelo obsežna in bogata s funkcijami. Vse posodobitve programske opreme so brezplačne in ni skritih licenc ali letnih pristojbin za vzdrževanje.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

Zanesljivo zbiranje in analiza podatkov z vodila CAN

Dewesoftove naprave za vodilo CAN USB in EtherCAT podpirajo sprejem in prenos podatkov CAN 2.0b in CAN FD z največjo hitrostjo 1 Mbit/s na kanal. vsi kanali vodila CAN so izolirani, kar omogoča neprekinjeno zajemanje podatkov CAN v hrupnih okoljih z najvišjo kakovostjo signala.

Na voljo so posebne enote CAN z 1, 2, 4 in 9 priključki CAN. Te enote CAN lahko povežete v kaskado in sinhronizirate ter tako povečate število povezav CAN. Poleg tega so nekateri naši analogni sistemi za zajem podatkov, kot so Satelitski navigacijski sistem (SIRIUS), DEWE-43A, Univerza v MünchnuZa vodilo CAN je na voljo tudi poseben priključek.

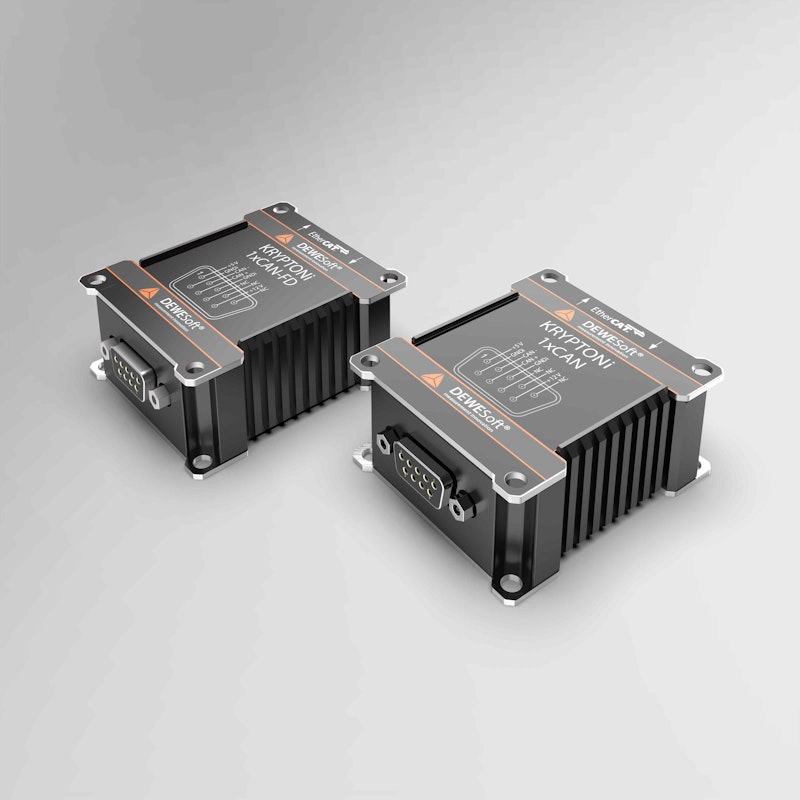

KRYPTONi-1xCAN in KRYPTONi-1xCAN-FD
Robustni enokanalni vmesniki vodila CAN

KRYPTONi-1xCAN in KRYPTONi-1xCAN-FD sta robustni enokanalni napravi za vodilo CAN, ki temeljita na protokolu EtherCAT. Za zagotavljanje najvišje kakovosti signala sta galvansko ločena.

Obe enoti sta nameščeni v robustnem ohišju z Zaščitni razred IP67. Ohišje je odporno na vodo in prah ter nudi visoko raven zaščite pred udarci in temperaturo, zato je popolna naprava za zajem CAN v zahtevnih okoljih. Območje delovne temperature naprave KRYPTONi-1xCAN je Od -45 °C do 85 °C.

Enota je združljiva s hitrim standardom CAN 2.0B. Vključena je nagrajena programska oprema za zajem podatkov DewesoftX, ki zagotavlja obsežne možnosti analize zajemanja podatkov z vodilom CAN.

V merilno verigo EtherCAT lahko zaporedno povežete več naprav in tako razširite kanale vodila CAN. Za podatke, sinhronizacijo in napajanje je potreben samo en kabel med vozlišči.

DS-CAN2
Dvokanalni vmesnik vodila CAN USB

DS-CAN2 je dvokanalna naprava USB CAN bus. Ima dve galvansko ločeni hitri vodili CAN 2.0b in 12-voltno napajanje. Vključena je nagrajena programska oprema za zajem podatkov DewesoftX, ki zagotavlja obsežne funkcije za analizo zajema podatkov z vodilom CAN.

DS-CAN2 zagotavlja zaščito IP20 in delovne temperature do -20 °C in 60 °C.

Več enot lahko povežete zaporedno in sinhronizirate ter tako razširite kanale vodila CAN.

DS-CAN2 omogoča tudi združljivost z OBDII in XCP/CCP brez potrebe po dodatni strojni opremi.

SIRIUSim-4xCAN
4-kanalni vmesnik vodila CAN USB

SIRIUSim-4xCAN je izoliran 4-kanalni vmesnik in analizator vodila USB CAN. Ima štiri hitre in galvansko izolirane vhode vodila CAN 2.0b. Vključena je nagrajena programska oprema za zajem podatkov DewesoftX, ki ponuja obsežne funkcije za analizo zbiranja podatkov o vodilu CAN.

Naprava se napaja neposredno s priloženim kablom USB, zato zunanje napajanje ni potrebno. Zato je zelo priročna za hitro merjenje in analizo na terenu.

Naprava zagotavlja zaščito pred vplivi okolja IP20 in delovno temperaturo od -10 °C do +50 °C.

Več naprav je mogoče verižno povezati in sinhronizirati ter tako razširiti kanale vodila CAN.

SIRIUSim-4xCAN ponuja tudi podporo OBDII in XCP/CCP brez dodatne strojne opreme.

SIRIUSi-8xCAN
9-kanalni vmesnik in analizator CAN USB

SIRIUSi-8xCAN je izoliran vmesnik vodila CAN USB z devetimi kanali in analizatorjem CAN. Ima osem hitrih, galvansko ločenih priključkov CAN 2.0b na sprednji plošči in dodatni priključek za vodilo CAN na zadnji plošči.

Delovna temperatura opreme je v naslednjih okvirih -10 °C in +50 °C.

Glavne funkcije

  • 8+1 palic

  • 8 izoliranih kanalov vodila CAN 2.0b

  • 1x izolirano vodilo CAN 2.0b z 12V napajanjem

  • Vhodni kontakt DSUB9

  • Vmesnik USB 2.0

  • Napajanje od 6 do 36 VDC

SIRIUSif-8xCAN
9-kanalni vmesnik vodila CAN USB brez ventilatorja

SIRIUSif-8xCAN je devetkanalni izolirani vmesnik vodila USB CAN in analizator CAN. Na sprednji strani ima osem galvansko izoliranih priključkov za hitri vmesnik CAN 2.0b, na zadnji strani pa dodaten priključek za vodilo CAN.

SIRIUSif-8xCAN je operacijska naprava brez ventilatorja z IP50 Varstvo okolja. È Vodoodporen in odporen na prah.

Delovna temperatura enote je med Od -10 °C do +50 °C.

Več enot lahko povežete zaporedno in sinhronizirate ter tako razširite kanale vodila CAN.

SIRIUSif-8xCAN ponuja tudi združljivost z OBDII in XCP/CCP brez potrebe po dodatni strojni opremi.

Lastnosti

  • 8 + 1 kanal

  • 8 izoliranih kanalov vodila CAN 2.0b

  • 1x vodilo CAN 2.0b izolirano z 12 V napajanjem

  • Vhodni priključek DSUB9

  • Vmesnik USB 2.0

  • 6-36 Vdc Napajanje

SIRIUSiw-8xCAN
9-kanalni vmesnik CAN USB, vodotesnost IP67

SIRIUSiw-8xCAN je devetkanalni izolirani vmesnik vodila USB CAN z analizatorjem CAN. Ima osem hitrih, galvansko ločenih priključkov CAN 2.0b na sprednji plošči in dodatni priključek za vodilo CAN na zadnji plošči.

SIRIUSiw-8xCAN je operacijska enota brez ventilatorja z IP67Varstvo okolja. To je v celoti Vodoodporen, odporen na dež in prahin zagotavlja visoko raven zaščite pred udarci in vibracijami.

Delovna temperatura opreme je v naslednjih okvirih -40 stopinj C in +60 stopinj C.

Več naprav lahko povežete zaporedno in sinhronizirate ter tako razširite kanale vodila CAN.

SIRIUSiw-8xCAN ponuja tudi združljivost z OBDII in XCP/CCP brez potrebe po dodatni opremi.

SIRIUSir-9xCAN
9-kanalni vmesnik CAN za prenosne merilne instrumente SIRIUS in merilne instrumente za montažo v stojalo.

SIRIUSir-9xCANje 9-kanalna izolirana vmesniška kartica za vodilo CAN, ki jo je mogoče uporabljati v vseh ohišjih SIRIUS (R1DB/R2DB, R3, R4, R8(itd.).

V izbrana ohišja SIRIUS za procesorje v stojalu je mogoče namestiti več plošč, s čimer se število kanalov CAN poveča na 18 ali več povezav CAN. Na sliki na levi je prikazana dvojna enota SIRIUS R2DB SIRIUSir-9xCAN, ki tvori prenosni 18-kanalni sistem za zajem podatkov z vodilom CAN.

Seveda lahko enoto SIRIUSir-9xCAN kombinirate z drugimi analognimi vhodnimi napravami SIRIUS za tenzometre, IEPE, merilne celice in druge pretvornike.

IOLITEi-4xCAN-FD: 4-kanalni analizator CAN in CAN FD

IOLITEi-4xCAN-FD je Dewesoftova večkanalna naprava CAN FD, zasnovana za izpolnjevanje vse večjih zahtev glede pasovne širine in zmogljivosti sodobnih avtomobilskih sistemov. Ta modul je idealen za vozila z več vodili, saj ponuja podporo za hitrosti prenosa podatkov do 5 Mbit/s na enem vodilu ali do 2 Mbit/s na štirih vodilih hkrati..

IOLITEi-4xCAN-FD je združljiv s standardom CAN 2.0 in podpira ključne protokole, kot so SAE J1939, OBDII in XCP/CCPin vključuje možnost oddajanja. Ima galvansko ločene komunikacijske linije in napajanje senzorja +5 V in +12 V, ki je dostopno prek priključkov D-SUB9 z mejno močjo 1,25 W.

Ta modul je opremljen z dvema vodiloma EtherCAT in omogoča hkratno zbiranje podatkov prek sistema DewesoftX ter integracijo nadzornega sistema v realnem času. Združljiv je s standardnimi IOLITE in . OBSIDIAN za rack šasije (R12, R8, R8r, R8w) in modularne konfiguracije.

Za bolj prilagodljive in robustne primere uporabe je na voljo modularna različica (IOLITEi-4xCAN-FD) z napajanjem prek etherneta (PoE) ter vodotesna različica (IOLITEirw-4xCAN-FD) za beleženje podatkov v zahtevnih okoljih, ki je združljiva z merilniki podatkov OBSIDIAN R8w IP67.

Zapisovalniki podatkov OBSIDIAN® CAN bus

Naš Naprave za beleženje podatkov OBSIDIAN® se lahko uporablja za napredne naloge beleženja podatkov CAN in CAN-FD. Zagotavljajo zmogljive zmogljivosti za beleženje in dekodiranje podatkovnih tokov CAN in CAN-FD, zato so idealni za analizo sodobnih avtomobilskih in industrijskih aplikacij.

Vgrajena vrata vodila CAN

Sistem OBSIDIAN® R8w ima na zadnji plošči vgrajena dva priključka za vodilo CAN. Vrata so združljiva s standardnimi podatki CAN 2.0b, kar omogoča zanesljivo in učinkovito podatkovno komunikacijo. Nista pa združljiva s hitrimi vodili CAN FD, kar zagotavlja jasno razlikovanje med standardnimi in naprednimi zahtevami.

Razširitvena kartica IOLITEir 4xCAN-FD

Za aplikacije, ki zahtevajo večjo hitrost in več kanalov, lahko sistem OBSIDIAN® sprejme razširitveno kartico IOLITEir 4xCAN-FD, ki jo lahko vstavite v katero koli od 8 razpoložljivih rež za kartice. Ta razširitvena kartica ponuja:

  • Podpira hitrosti prenosa podatkov do 5 Mbit/s na posameznem vodilu ali 2 Mbit/s pri hkratni uporabi vseh štirih kanalov.

  • Povratna združljivost s standardnimi protokoli CAN 2.0.

  • Podpora za napredne protokole, vključno z OBDII, XCP/CCP in SAE J1939.

Več načinov

Naprave OBSIDIAN® lahko konfigurirate na dva načina:

  • Če je OBSIDIAN konfiguriran kot standardni sistem za zajem podatkov, povezan s programsko opremo DewesoftX, omogoča nemoteno beleženje in dekodiranje podatkovnih tokov vodila CAN.

  • V samostojnem načinu vgrajena programska oprema DewesoftRT, ki temelji na Linuxu, beleži surove podatke CAN in dekodira do 100 kanalov CAN v realnem času. To vključuje podporo za sprožilne pogoje na podlagi dekodiranih podatkov kanalov in možnost dekodiranja celotnih neobdelanih podatkov vodila CAN brez povezave z uporabo programske opreme DewesoftX.

Vmesnik CAN FD in analizatorji

Zahteve po pasovni širini novih avtomobilskih aplikacij se hitro povečujejo. Zato proizvajalci avtomobilov v nova vozila uvajajo tehnologijo CAN FD. FD-CAN ponuja bistveno večjo pasovno širino ter omogoča znatno povečanje pasovne širine in hitrosti.

CAN FD je različica "Flexible Data Rate" standardnega protokola vodila CAN. Standardna dolžina vsakega sporočila se je povečala za 800 % na 64 bajtov, za enako vrednost pa se je povečala tudi največja hitrost prenosa podatkov. Povečanje z 1 Mb/s na 8 Mb/s.

Kljub vsem tem spremembam je CAN FD popolnoma združljiv s standardom CAN 2.0. Trenutno je CAN FD prisoten v visoko zmogljivih vozilih, vendar se pričakuje, da se bo sčasoma uporabljal v vseh ali večini vozil.

Dewesoft ponuja tudi naprave CAN FD. Za več informacij obiščite stran Vmesniki CAN FD.

Brezplačna programska oprema za zbiranje podatkov

Nagrajena programska oprema za zajem podatkov DewesoftX je brezplačno vključena v vse naprave Dewesoft CAN.Programska oprema DewesoftXZagotavlja celovito funkcionalnost za shranjevanje, vizualizacijo in analizo podatkov o vodilu CAN.

Programska oprema DewesoftX zagotavlja:

  • Napredno snemanje, arhiviranje in analiza CNA

  • Spletno spremljanje in dekodiranje sporočil CAN

  • Shranjevanje in dekodiranje podatkov RAW CAN

  • Avtonomno dekodiranje sporočil CAN

  • Od komponent za prikazovanje v realnem času, analognih in digitalnih števcev do zapisovalnikov in še veliko več.

  • Statična analiza spletnih kanalov in kanalov CAN brez povezave

  • Uvoz in izvoz datotek CAN-DBC

  • Podpira protokole OBDII CAN, J1939, XCP/CCP, FlexRay in SENT.

  • Prenos CAN

  • Podpora za uvoz datotek CAD

Podpira diagnostiko na vozilu od OBD-II do CAN (OBD2)

Vrata OBD-II za diagnostiko na vozilu so na voljo v vseh vozilih od leta 1989 naprej. Običajno je nameščen 0,61 metra od volana in je vmesnik, ki serviserjem in lastnikom omogoča diagnosticiranje težav z vozilom, tako da v 16-pinski priključek priključijo orodje za analizo.

Vse naprave USB CAN podjetja Dewesoft podpirajo protokol OBD2. Na voljo je kabelski adapter, združljiv z OBD2. To omogoča pridobivanje različnih podatkov o vozilu v realnem času, ki so na voljo prek standardnih vrat OBDII v vozilu. Podpiramo samo OBD2 na CAN, ki je obvezen za vsa nova vozila.

Dewesoftov programski modul OBD-II omogoča enostaven dostop do diagnostičnih podatkov iz različnih podsistemov vozila ter do trenutne identifikacijske številke vozila (VIN) in diagnostičnih kod napak. Modul OBD2 je plačljiv dodatek k nakupu standardnega vodila CAN.

Podpora za SAE J1939 v sistemu CAN

Na spletnem mestu Protokol SAE J1939Prvotno je bil razvit za uporabo na težkih tovornjakih in polpriklopnikih v ZDA. Danes ga uporabljajo proizvajalci dizelskih motorjev po vsem svetu. j1939 je protokol višje ravni, ki deluje na fizični ravni CAN. Ima nekaj uporabnih funkcij, namenjenih težkim tovornjakom, kot so 18-kolesniki.

Programska oprema DewesoftX tehničnemu delavcu omogoča, da izbere dekodiranje J1939 za vsak razpoložljivi priključek CAN s potrditvenim poljem na zaslonu za konfiguracijo CAN. To seveda pomeni, da so informacije na vodilu CAN kodirane v skladu z obliko uporabniškega vmesnika.Standard J1939. Dolžina podatkovnega sporočila je enaka kot pri razširjenem standardu CAN.

Arbitražno polje vsebuje izbirni izvorni in ciljni naslov, hitrost prenosa podatkov pa je omejena na 250 kbit/s ali 500 kbit/s, odvisno od uporabljene različice standarda J1939. j1939 je mogoče izbrati na standardnem zaslonu za konfiguracijo CAN v programu DewesoftX: dodatna strojna ali programska oprema ni potrebna.

Skladno s protokolom SAE J1587

Protokol J1587 opredeljuje obliko sporočila J1708 med mikroprocesorskimi napravami v težkih vozilih. Podpira tudi komunikacijo z zunanjimi napravami, priključenimi na vodilo. j1587 je aplikacijska plast in se uporablja v povezavi z j1708, ki je fizična plast.

Vse naprave Dewesoft CAN podpirajo dekodiranje sporočil protokola SAJ J1587 brez potrebe po dodatni strojni ali programski opremi.

Protokol J1587 se uporablja posebej za težka vozila in se uporablja za izmenjavo podatkov med vozlišči omrežja, za obveščanje voznika ali za diagnostiko. Uporaba: .

  • Informacije o vozilu in njegovih sestavnih delih (delovanje, vzdrževanje, diagnostika).

  • Navigacija in vozni redi (smer in čas)

  • Podatki o vozniku (podatki iz tahografa, dnevnik)

  • Informacije o nakladanju (informacije o lokacijah prevzema in dostave)

Podpora XCP/CCP na CAN

Univerzalni protokol za merjenje in umerjanje (XCP) je bil zasnovan za vzpostavitev povezave med elektronskimi krmilnimi enotami (ECU) in kalibracijskimi sistemi. Izraz "univerzalen" v njegovem imenu označuje njegovo zmožnost delovanja na različnih komunikacijskih platformah, kot so vodila CAN, CAN FD, FlexRay, Ethernet in druge. Je naslednik prvotnega protokola za umerjanje CAN (CCP), ki je bil razvit v devetdesetih letih prejšnjega stoletja.

Dewesoft zagotavlja podporo za vtičnike XCP/CCP Master (prek omrežja CAN ali Ethernet) in vtičnike XCP/CCP Slave (izključno prek omrežja Ethernet), ki delujejo znotraj programske opreme DewesoftX. S temi vtičniki je združljiva standardna strojna oprema vmesnika CAN (in Ethernet) podjetja Dewesoft.

Upoštevajte: Glavni vtičnik DewesoftX XCP je združljiv tako z XCP na CAN kot z XCP na Ethernetu. Vendar je podrejeni vtičnik XCP podprt samo v omrežju Ethernet. Za XCP na CAN je potrebna naprava Dewesoft CAN. Nasprotno pa je za XCP po ethernetu edini pogoj računalnik z ethernetnim priključkom.

Uvoz in izvoz CAN DBC in ARXML

Programska oprema DewesoftX močno poenostavi konfiguracijo kanalov CAN. Programska oprema lahko uvozi podatke o kanalih CAN prek .

  • CAN DBC-线

  • Datoteke ARXML

  • Dewesoftove datoteke XML CAN
    Datoteke CAN DBC so skupne datoteke, ki določajo sporočila in kanale CAN. Med uvozom DewesoftX konfigurira vse razpoložljive kanale CAN in dekodira vsa sporočila CAN.

Datoteki CAN DBC in ARXML sta skupni datoteki za določanje sporočil CAN. Oba formata vsebujeta le informacije, ki so potrebne za dekodiranje sporočil in signalov CAN na vodilu. Zato nobena od teh oblik ne podpira prenosnih kanalov. Sporočila, namenjena samo branju, uvožena v program DewesoftX, se lahko kadar koli kopirajo v oddajni kanal in izmenjajo.

Format XML je edinstven za družbo Dewesoft in vsebuje več informacij kot formata DBC ali ARXML. Podpira radiodifuzne kanale in vse parametre, značilne za radiodifuzne kanale. Podpira tudi konfiguracijo uporabljenih/upravljanih kanalov in barv prikaza kanalov.

S programom DewesoftX lahko sporočila in kanale izvozite tudi v datoteke DBC ali Dewesoft XML. Izvoz v ARXML ni podprt.

Registracija in analiza neobdelanih podatkov NAC

Če v datoteki DBC niso jasno opredeljeni vsi signali na vodilu CAN, je težko ugotoviti, katero sporočilo ali del sporočila vsebuje informacije o določenem signalu, npr. o položaju volana vozila.

S programsko opremo za analizo surovih podatkov lahko v surovem (nekodiranem) podatkovnem prometu CAN iščete določene signale.

Prepoznavanje signalov lahko dosežemo tako, da preverimo, katera sporočila CAN in njihovi biti so bolj aktivni od drugih, in jih nato razvrstimo glede na stopnjo aktivnosti. Ko je analizator neobdelanih podatkov CAN aktiven, se barva bitov spreminja glede na aktivnost vodila in izbrani način analize, kar omogoča jasno grafično sliko dogajanja na vodilu.

Nadaljujmo s prvim primerom: ko obrnete volan vozila, se na komponenti prižgejo podatki o položaju, kot je prikazano na spodnji sliki.

Pošiljanje sporočila CAN v omrežju CAN

Vse Dewesoftove naprave USB CAN podpirajo prenos podatkov prek vodila CAN. Shranjena sporočila CAN se lahko posredujejo v omrežju CAN. To je lahko še posebej koristno, če želite priklicati določene dogodke, ki so bili predhodno shranjeni v omrežju CAN. Da bi lahko sporočila CAN ponovno poslali, jih je treba izvoziti v omrežje CAN..csvZadeva: "Vključevanje v sistem". Datoteko lahko znova prenesete.

Sinhronizacija z analogno opremo za zajem podatkov

Vse naprave Dewesoft CAN in konfigurirani kanali CAN so popolnoma sinhronizirani z vsemi drugimi viri podatkov (npr. analognimi, digitalnimi, video itd.). Sinhronizacija poteka tudi, če so frekvence vzorčenja med različnimi viri podatkov popolnoma različne.

Naprave CAN in CAN FD imajo vgrajena sinhronizacijska vrata, ki omogočajo strojno sinhronizacijo z drugimi analognimi napravami.Sistem Dewesoft DAQ. Možna je tudi programska sinhronizacija, ki običajno zadostuje za podatke vodila CAN, saj so vsi kanali CAN asinhroni.

Dewesoft CAN bus recording resources

SOFTWARE

Award-Winning Data Acquisition Software Included for Free

Dewesoftov sistem za zbiranje podatkov vključuje naslednje Nagrajena programska oprema za zbiranje podatkov družbe DewesoftX. Gre za najnaprednejšo in za uporabo najbolj enostavno programsko opremo za beleženje podatkov in obdelavo signalov, ki je na voljo. Programska in strojna oprema delujeta skupaj kot čarovnija. Ponuja preprosto in celovito funkcionalnost za vse naloge testiranja in merjenja.

In najpomembnejša stvar? Dobili boste Doživljenjska brezplačna tehnična podpora in posodobitve programske opreme. Programska oprema se nenehno razvija. Nove glavne različice so izdane vsake tri mesece, nenehno pa se dodajajo nove funkcije, optimizacije in druge izboljšave. Skritih stroškov ni in vedno je brezplačna.

Vključi in uporabljaj

Povezovanje sistemov DAQ in senzorjev ne bi moglo biti hitrejše ali enostavnejše. programska oprema DewesoftX je Samodejna identifikacijaMerilni sistemi in senzorji, povezani s sistemom TEDS, samodejno konfigurirajo parametre kanala. Funkcije, kot so

  • Samodejno testiranje materialov.

  • Senzorji Smarta.

  • Sensordatabas。

  • Razširjena podpora za senzorje TEDS.

  • Pretvorba integriranih enot.

  • Pregled signalov v realnem času.

  • Električna shema.

V nekaj sekundah ste lahko pripravljeni na merjenje. Porabite manj časa za nastavljanje opreme DAQ in delajte učinkoviteje.Čas je denar.

Merjenje in zagotavljanje varnosti

Visoko zmogljive možnosti shranjevanja, več kot Trajna hitrost 500 MB/sTo pomeni, da lahko vedno arhivirate s polno hitrostjo in vam ni treba več skrbeti, da bi izguba podatkov vplivala na vaše teste. S funkcijami arhiviranja v programu DewesoftX lahko:

  • Zbiranje podatkov v realnem času.

  • Hkratno zbiranje analognih podatkov iz instrumentov, videoposnetkov, GPS, vodila CAN in številnih drugih virov.

  • Napredno aktiviranje in opozorila.

  • Pomnilnik za eno ali več datotek.

  • Shranjevanje podatkov v oddaljenih in porazdeljenih omrežjih.

  • Samodejni preskusni postopki.

Čeprav so shranjeni gigabajti podatkov, naša inovativna oblika arhiva zagotavlja, da lahko podatke prenesete in analizirate v trenutku.

Analiza in objava

NVH, strukturno testiranje, analiza zmogljivosti itd.. Pozabite na uporabo več zapletenih računalniških rešitev za beleženje in analizo podatkov, DewesoftX ponuja enotno rešitev za vsa testna in merilna opravila. Naša programska oprema ponuja :

  • Matematika na spletu in zunaj njega.

  • Prilagodljiva vizualizacija v realnem času.

  • Podpora za sinhronizirane videoposnetke.

  • Orodja za ustvarjanje poročil v formatih PDF in Word.

  • Izvozite podatke v številne standardne formate.

  • Brezplačna in neomejena licenca za ogled in analizo shranjenih podatkov.

DewesoftX je namenjen inženirjem za testiranje in ponuja popolno rešitev za testiranje v enostavnem in uporabniku prijaznem paketu.

Brezplačne nadgradnje za celotno življenjsko dobo

Za našo programsko opremo za zbiranje podatkov ponujamo odličen licenčni model brez skritih pristojbin. Vsaka tri mesece je izdana nova glavna različica z novimi funkcijami, izboljšavami zmogljivosti in popravki hroščev brez dodatnih stroškov. Vse posodobitve za naše obstoječe uporabnike so brezplačne.

Neomejen prostor za licence

Naš licenčni model omogoča neomejeno število lokacij za analizo zabeleženih podatkov. Zapisane podatkovne datoteke so osnova za licenco. Datoteke preprosto delite s sodelavci, ki lahko prenesejo programsko opremo in brezplačno analizirajo vse podatke. Dodatne licence niso potrebne.

Brezplačna tehnična podpora

Za nas je stranka na prvem mestu.Brezplačna tehnična podpora po vsem svetuNa voljo sta programska in strojna oprema za naše merilne instrumente. Naša ekipa za tehnično podporo se odzove na vse zahtevke za podporo, da bi jih čim hitreje rešila. Brez dodatnih stroškov je na voljo tudi tehnična podpora na kraju samem v naših lokalnih pisarnah.

FAQPogosta vprašanja

Sorodni izdelki

Oglejte si in brebrskajte sorodne izdelke za zajem podatkov.

SBOX

SBOX - Zmogljiv računalnik za obdelavo podatkov in zapisovalnik podatkov SSD

Zmogljiv računalnik za obdelavo podatkov in zapisovalnik podatkov SSD

DEWE-43A

DEWE-43A - 8-kanalni sistem za zbiranje podatkov (DAQ) USB

8-kanalni sistem za zbiranje podatkov (DAQ) USB

MINITAURs

MINITAURs - 8-kanalni univerzalni sistem za zbiranje podatkov

8-kanalni univerzalni sistem za zbiranje podatkov

SIRIUS® R3

SIRIUS® R3 - Sistem za zbiranje podatkov (DAQ), ki ga je mogoče montirati v stojalo

Sistem za zbiranje podatkov (DAQ), ki ga je mogoče montirati v stojalo

SIRIUS® R2/R4

SIRIUS® R2/R4 - Kompaktni sistemi za zajem podatkov (DAQ) s srednjim in visokim številom kanalov

Kompaktni sistemi za zajem podatkov (DAQ) s srednjim in visokim številom kanalov

SIRIUS® R8

SIRIUS® R8 - Sistem za zajem podatkov (DAQ) z velikim številom kanalov

Sistem za zajem podatkov (DAQ) z velikim številom kanalov

KRYPTON®

KRYPTON® - Robusten sistem za zbiranje podatkov (DAQ) EtherCAT

Robusten sistem za zbiranje podatkov (DAQ) EtherCAT

KRYPTON® CPU

KRYPTON® CPU - Majhen, robusten, IP67 podatkovni zbiralnik in računalnik za obdelavo podatkov

Majhen, robusten, IP67 podatkovni zbiralnik in računalnik za obdelavo podatkov
