DewesoftX Highlights

Enostaven za uporabo, a zmogljiv

V razvoj programske opreme DewesoftX smo doslej vložili več kot 1 milijon inženirskih ur. Čeprav smo dodali številne funkcije, ki so jih zahtevali testni inženirji po vsem svetu, smo ohranili izjemno enostavno uporabo.

Kratka krivulja učenja

Na podlagi povratnih informacij naših strank je DewesoftX najbolj intuitivna programska oprema za testiranje in merjenje, ki se je hitro naučite. Z vgrajeno pomočjo in brezplačnimi spletnimi tečaji usposabljanja z navodili korak za korakom boste v hipu vstopili v tok dela.

Vključeno brezplačno

Program DewesoftX Professional je BREZPLAČNO vključen v vso našo strojno opremo za zajem podatkov in ni nobenih letnih pristojbin za programsko opremo ali drugih skritih stroškov.

Brezplačne doživljenjske posodobitve

Glavno novo različico programske opreme DewesoftX izdamo vsake tri mesece. Nove različice vključujejo optimizacije hitrosti, popravke hroščev, nove funkcije osnovnih funkcij ter nove funkcije modulov za obdelavo signalov in matematičnih modulov. Vse posodobitve programske opreme so za vse obstoječe uporabnike za vedno popolnoma brezplačne.

Neomejeno število licenčnih sedežev

Merilno opremo Dewesoft lahko uporabljate s katerim koli osebnim računalnikom, na katerem je nameščen program DewesoftX. Ko so podatki zapisani v datoteko, jih lahko delite s poljubnim številom oseb. Ti lahko uporabljajo programsko opremo za branje, pregledovanje in analiziranje podatkov brez dodatnih licenc za programsko opremo.

Vključi in uporabi

Programska oprema DewesoftX je priložena vsej strojni opremi za zajem podatkov Dewesoft, ki deluje na način plug-and-play. Ko je strojna oprema DAQ priključena, jo programska oprema zazna, prikaže pravilno nastavitev kanala in s pomočjo tehnologije TEDS samodejno nastavi priključene senzorje.

Podpora bogatega podatkovnega vmesnika

Programska oprema DewesoftX omogoča popolnoma sinhronizirano snemanje podatkov iz širokega nabora različnih podatkovnih vmesnikov. Podprti so analogni senzorji, digitalni senzorji, video kamere, sprejemniki GNSS, vodilo CAN, vodilo XCP/CCP, vodilo Flexray, Ethernet, OPC UA, Siemens S7, serijski podatki, IRIG-106, poglavje 10, PCM, ARINC 429, MIL-STD-1553 in mnogi drugi.

Impresivne slike

Programska oprema je standardno opremljena z več kot 35 pripomočki za vizualizacijo, ki jih lahko uporabnik poljubno prilagodi. Od preprostih vizualizacij zapisovalnika do naprednih 3D grafik s histogrami in interaktivnimi zemljevidi. Vizualizacije uporabljajo strojno pospeševanje, ki zagotavlja nemoteno in optimalno delovanje.

Matematika obdelave signalov

Uživajte v neskončni matematični knjižnici in matematičnih modulih, prilagojenih posameznim aplikacijam. Od preprostih formul, statističnih operacij in možnosti filtriranja do napredne matematike obdelave signalov, kot so modalna analiza, analiza moči, FFT, akustika in številne druge.

Enostaven izvoz podatkov

DewesoftX lahko izvozi posnete podatke v več kot 25 standardnih industrijskih podatkovnih formatov. Ne glede na to, ali želite podatke v formatu Microsoft Excel, Matlab, ASAM MDF ali univerzalni datoteki, smo vam na voljo. Razvijalcem omogočamo pisanje izvoza podatkov po meri.

Ustvarjanje poročil kot profesionalec

Z vgrajenimi orodji za poročanje boste v nekaj sekundah prišli od meritev do čudovitih poročil PDF ali Microsoft Word. Dodatki za Microsoft Word bodo omogočili posodobitve vseh vizualnih gradnikov v realnem času neposredno v datoteki Word.

Avtomatizacija testiranja

Vgrajeno orodje sekvencer vam omogoča popolno avtomatizacijo postopkov testiranja ali katerega koli drugega vidika programske opreme DewesoftX. Ustvarite preprost UIX za testne gonilnike ali druge testne operaterje, da lahko brez težav izvajajo teste.

Razširite in prilagodite

Za razširitev in dodajanje funkcionalnosti po meri DewesoftX zagotavlja vmesnik API za programiranje. Dodati je mogoče vse od matematike po meri, izvoza podatkov, vizualne podpore ali podpore napravam. Vgrajena IDE in prevajalnik skript C++ dodajata preprosto in učinkovito funkcionalnost pisanja skript neposredno v programsko opremo.

Govorite svoj jezik

DewesoftX je preveden in lokaliziran v 14 svetovnih jezikov, zato je zelo verjetno, da govori isti jezik kot vi.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

Nagrajena programska oprema za zajem podatkov

Programska oprema za zajem podatkov DewesoftX, ki se razvija že več kot 20 let, je prejela več mednarodnih nagrad, med drugim nagrada za najboljšo programsko inovacijo leta s spletne strani Revija Automotive Testing International.

Ponosni smo in pripravljeni, da naša programska oprema ostane najboljša v svojem razredu in najbolj inovativna programska oprema za testiranje in merjenje. Ali kot pravijo naše stranke:

Še enkrat se zahvaljujem za vse nove funkcije, ki so vključene v program DewesoftX. To je že zdaj fantastičen izdelek, ki si zasluži, da postane "Microsoft Word" programske opreme za pridobivanje podatkov.

Ena programska oprema za vse aplikacije za testiranje

Naša temeljna filozofija je ena programska oprema za vse testne in merilne aplikacije. DewesoftX je rezultat te filozofije. Združuje funkcije zapisovanja podatkov iz več podatkovnih vmesnikov in zelo močne funkcije obdelave signalov.

Programska oprema ponuja napredno beleženje podatkov, analizo podatkov, vizualizacijo podatkov, funkcije poročanja in vse drugo v enem samem, za uporabo enostavnem programskem paketu. Ta pristop prinaša številne izboljšave pri vašem vsakodnevnem testiranju in merjenju. Naučite se manj, naredite več in, kar je najpomembneje, to storite hitreje. Možnost razširitve na nove aplikacije brez naložb v novo strojno opremo vam bo prihranila čas in denar.

Izjemno hitra zmogljivost

DewesoftX je bil v celoti na novo napisan za podporo 64-bitna procesorska arhitektura. Rezultat teh prizadevanj je, da lahko zdaj uporablja neomejeno število vhodnih kanalov in lahko naslovi ves razpoložljivi pomnilnik računalnika.

DewesoftX izkorišča tudi vse sodobne tehnologije CPU in GPU, kot so več- in večnitnostni procesorji ter DirectX, da so zapleteni matematični izračuni in bogate vizualizacije gladki kot svila. Zahtevne izračune prenesemo na grafične procesorje NVIDIA z uporabo platforme za vzporedno računanje CUDA, ki nam omogoča, da zahtevne izračune izračunamo pri 15 MS/s v realnem času.

Rezultat je izjemno hitro delovanje in izjemno odziven uporabniški vmesnik, ki bo poskrbel, da bodo počasne in zakasnele besede postale preteklost.

Vhodni vmesniki in viri podatkov

Programska oprema DewesoftX je edinstvena glede podprtih podatkovnih vmesnikov. Nobena druga programska oprema za zajem podatkov se ne more kosati s številom podprtih vmesnikov, ki jih je mogoče pridobljen popolnoma sinhroniziran, shranjene in vizualizirane v isti podatkovni datoteki. Podpiramo:

  • Analogni podatki: napetost, tok, IEPE, naboj, napetost, termočleni, PTx, potenciometer, LVDT, upor in drugo.

  • Digitalni podatki: digitalni števci in kodirniki vseh vrst.

  • Videoposnetek: od nizkocenovnih kamer, združljivih z DirectX, in kamer GoPro do hitre video strojne opreme, sinhronizirane z analognimi podatki, ultrahitrih kamer Photron in toplotnega IR slikanja OPTRIS.

  • Navigacijski vmesniki: sprejemniki GNSS. Inercialni merilni sistemi (IMU in INS), žiroskopske platforme.

  • Avtobusni sistemi: vodilo CAN, CAN FD, LinBus, Sent, FlexRay, XCP/CCP, Kistler Wheels, ADMA itd.

  • Vmesniki v letalstvu in vesolju: Telemetrija PCM, ARINC 429, MIL-STD-1553, IRIG-106, poglavje 10, iNet.

  • Sistemi industrijskih vodil: OPC UA, Ethernet, Modbus, Siemens S7, serijski.

Uporabniška izkušnja kot nobena druga

DewesoftX je ena od uporabniku najbolj prijaznih in intuitivnih programov za pridobivanje podatkov na trgu. S čudovitim uporabniškim vmesnikom z vizualnimi povratnimi informacijami v realnem času in prijaznim upravljanjem prihrani čas testnim inženirjem in ga je užitek uporabljati.

Bolj ko jo uporabljate, boljša postaja. Poslušamo povratne informacije strank in mesečno uvajamo nove izboljšave, seveda brezplačno.

Brez skritih stroškov ali pristojbin za licenciranje

Ponujamo zelo prilagodljiv model licenciranja programske opreme brez skritih stroškov, letnih obnovljivih pogodb ali pristojbin za nadgradnjo programske opreme. Ob nakupu našega sistema za zajem podatkov je programska oprema DewesoftX vedno vključeni. Licenca je shranjena v napravi DAQ. Tako lahko napravo priključite na katerikoli računalnik in program DewesoftX bo samodejno prebral licenco iz priključene naprave.

Licenca je potrebna samo pri pridobivanju in shranjevanju podatkov z napravo DAQ. DewesoftX je popolnoma brezplačno v načinu analize. To pomeni, da lahko podatke, ko so enkrat shranjeni, delite, odprete in analizirate s poljubnim številom oseb in računalnikov. Dodatna licenca ni potrebna. Preprosto prenesite program DewesoftX in odprite podatkovno datoteko.

Enaka licenca velja za odjemalce oddaljenega pogleda v aplikacijah za porazdeljeno merjenje. Imate lahko neomejeno ogled strank za spremljanje podatkov brez dodatnih licenc za programsko opremo.

Doživljenjske brezplačne posodobitve

Prilagodljivo licenciranje programske opreme ni vse, kar pridobite z naložbo v rešitev Dewesoft. Naša programska oprema se že več kot 20 let nenehno razvija.

Dodane so nove funkcije ter podprte nove aplikacije za merjenje in testiranje. Vedno si prizadevamo za boljšo zmogljivost, ki se z vsako novo izdajo izboljša. Vedno dodajamo podporo za nove naprave, standarde in protokole.

Vsakih 3 mesece izdamo novo različico, vse različice pa so našim uporabnikom vedno na voljo BREZPLAČNO. Posodobitve DewesoftX so za vedno brezplačne.

Nadgradite lahko neposredno iz programske opreme DewesoftX ali prenesete namestitveni program iz našega centra za prenos.

Integriran priročnik za pomoč in spletno usposabljanje

Ste izgubili pot? Ne skrbite, saj imamo za vas rešitev. Programska oprema DewesoftX vsebuje integriran priročnik za pomoč, ki ga lahko kadar koli pregledate v programski opremi s pritiskom tipke F1. Vedno je prikazan priročnik za trenutni del programske opreme.

Poleg priročnika vam ponujamo tudi brezplačne spletne tečaje usposabljanja. Ti tečaji so skrbno zasnovani in vključujejo tečaje za :

  • Prijava : Naučite se delati s strojno opremo za zajem podatkov Dewesoft in programsko opremo DewesoftX.

  • Ukrep : Naučite se meriti različne signale, kot so napetost, tok, vibracije, napetost, temperatura itd.

  • Analizator : Naučite se analizirati merilne signale. Analiza moči, FFT, modalna analiza in drugo.

  • Razviti : Preberite, kako razširiti programsko opremo DewesoftX z uporabo razpoložljivih razvojnih orodij.

Lokalizirano v vašem jeziku

Programska oprema DewesoftX je prevedena in lokalizirana v 14 svetovnih jezikov:

  • Angleščina (privzeto)

  • Češki

  • Nizozemska

  • Nemščina

  • Finska

  • Francoski

  • Italijanski

  • Japonski

  • Korejski

  • Portugalska

  • Ruski

  • Slovenski

  • Španščina

Jezik lahko preprosto spremenite v meniju z nastavitvami DewesoftX.

Zagotovljena kakovost z agilnim razvojem in neprekinjeno integracijo

Veliko truda smo vložili v iskanje skalabilnega razvojnega procesa, ki bi ohranil kakovost programske opreme na najvišji možni ravni. Ogledali smo si Microsoft, Apple in Google. Postopek se imenuje agilni razvoj.

Agilni razvoj je skupek vrednot in načel. Povečuje prilagodljivost in učinkovitost. Testiranje programske opreme je ključnega pomena za neprekinjen razvoj. Vsaka vrstica kode se samodejno testira s tisočimi testnimi primeri, ki se izvajajo ves čas. V ta namen smo izumili infrastrukturo, ki se imenuje temnica.

Ko razvijalec nekaj spremeni v izvorni kodi, temnica prevzame delo in samodejno sestavi novo kodo. Izvede testne primere in razvijalcem v nekaj minutah posreduje rezultate. Celoten sklop testov traja nekaj ur.

Podprti viri podatkov

Sinhronizirano beleženje podatkov iz različnih strojnih vmesnikov in virov podatkov.

Analogni senzorji

DewesoftX lahko pridobiva, shranjuje in analizira podatke iz skoraj vseh analognih senzorjev z uporabo Strojna oprema za zajem podatkov Dewesoft.

Ko je naprava za zajem podatkov povezana z računalnikom, na katerem je nameščena programska oprema DewesoftX, jo ta samodejno zazna in prikaže seznam razpoložljivih analognih kanalov.

Analogni kanali imajo lahko različne načine, odvisno od vrste ojačevalnika, ki se uporablja v strojni opremi DAQ. Načini so lahko napetostni, tokovni, IEPE, polnjenje, obremenitev (polni, polovični, četrtinski način, 120/350 Ohm) itd.

Tehnologija senzorjev TEDS se uporablja za samodejno zaznavanje senzorjev in samodejno konfiguracijo kanalov.

Vsak analogni kanal ima programsko nastavljive funkcije, kot so frekvenca vzorčenja, ime, barva, enota, senzor, nastavitve ojačevalnika in filtriranje s predogledom signala v živo.

TEDS IEEE 1451

Dewesoft izvaja standard TEDS za branje, samodejno zaznavanje in samodejno konfiguriranje priključenih senzorjev. Kalibracija, faktor merila, občutljivost, enota, model in skoraj vse drugo se samodejno preberejo in nastavijo konfiguracija kanala v skladu s priključenim senzorjem.

Vsak senzor, ki ga imate, lahko preprosto spremenite v "pametni senzor". Senzor preprosto opremite s čipom TEDS in z enim klikom zapišite konfiguracijo senzorja in ojačevalnika. Ko boste naslednjič priključili senzor, se bo celotna konfiguracija kanala nastavila samodejno.

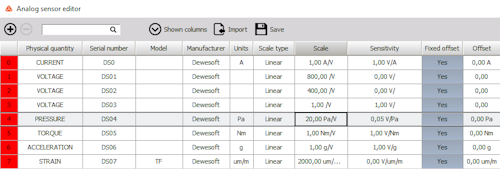

Podatkovna zbirka senzorjev

DewesoftX vključuje podatkovna zbirka senzorjev ki vsebuje seznam in lastnosti vseh senzorjev, ki jih želite uporabiti. Vsak senzor je opredeljen z informacijami v zbirki podatkov:

  • Tip senzorja, serijska številka, datum in obdobje umerjanja

  • Splošne informacije o senzorju z možnostjo opredelitve polj po meri

  • Vrsta skaliranja, linearno, polinomsko ali tabelarno.

  • Prenosna krivulja, ki se uporablja za korekcijo senzorja

Podatkovno bazo senzorjev je mogoče ustvariti in prilagoditi glede na uporabljeno merilno opremo. Vključene so vse funkcije za ustvarjanje, urejanje in upravljanje senzorjev.

Za več informacij o senzorskih podatkovnih zbirkah in urejevalnikih obiščite spletni tečaj usposabljanja Sensor database PRO.

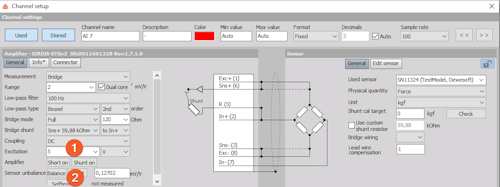

Sheme napeljave senzorjev

DewesoftX vključuje pametne sheme ožičenja za enostavno ustvarjanje priključkov senzorjev za povezavo s prednjimi ojačevalniki.

Glede na uporabljeni ojačevalnik in izbrani način delovanja se prikažejo pravilna razporeditev priključkov in potrebne povezave s senzorjem. S premikanjem kazalca miške po žicah vam bo programska oprema pokazala, kako priključiti pinout senzorja na pinout konektorja.

Tako boste prihranili veliko časa in se izognili neskončnemu iskanju dodatnih dokumentov.

Povezave kanalov

Do zdaj je bila vsa identifikacija kanalov v programu DewesoftX vedno izvedena z uporabo indeksov kanalov. Na primer, ko se analogni kanal uporablja kot vhod v modul FFT, se identificira s fiksnim parametrom na podlagi njegovega "položaja" v strukturi nastavitev programa Dewesoft. Pri povezavah kanalov ta isti parameter, imenovan edinstveni ID, ni več strogo vezan na položaj kanala.

To funkcijo lahko uporabite z zaklenjenimi senzorji. V tem primeru povezava z matematičnimi moduli in gradniki zaslona temelji na serijski številki senzorja in ne na položaju kanala. Če se torej senzor odklopi in ponovno priključi na drug položaj, bodo povezani matematični moduli in prikazni gradniki ostali nedotaknjeni.

Enako načelo velja tudi v omrežju Dewesoft NET, kjer lahko senzorje celo premikamo z merilne enote na merilno enoto, ne da bi pri tem izgubili reference na glavni enoti.

Števec, kodirnik in digitalni vhodi

DewesoftX ponuja vmesnik za digitalni števec, ki je na voljo v številnih instrumentih za zajem podatkov Dewesoft. Vsi vhodi števca uporabljajo naš patentirana tehnologija SuperCounters® ki omogoča zelo natančno merjenje časa in štetja.

Vsak vhod števca lahko zajame štetje, enkoder, frekvenco, periodo, širino impulza in delovni cikel ali pa se uporabi kot trije digitalni vhodi.

Če želite izvedeti več o števcih in zlasti o tehnologiji Dewesoft SuperCounter, obiščite spletno usposabljanje Digitalni števec.

Avtomobilski vmesniki

DewesoftX lahko pridobi podatke iz več standardni avtomobilski vmesniki. Podatki se lahko zajemajo in sinhronizirajo vzporedno z drugimi viri podatkov, kot so analogni, video, GNSS itd. Podprti avtomobilski vmesniki v programu DewesoftX so:

  • Vodilo CAN

  • OBDII na CAN

  • J1939 in J1587

  • CAN FD

  • XCP/CCP

  • Vodilo LIN

  • FlexRay

  • Kistler KiRoad

  • Integracija cestnega simulatorja MTS

  • Podpora za protokol AK v testnem okolju

  • ETAS INCA nad podrejenim strežnikom XCP

  • POSLANO (SAE J2716)

Podatki lidarja

Program DewesoftX lahko zbira podatke tudi iz senzorjev Lidar. Trenutno je podprta celotna družina lidarjev Velodyne. Če želite podpreti drugega dobavitelja lidarja, se obrnite na Obrnite se na našega lokalnega distributerja in poskrbeli bomo za prihodnjo uporabo.

Eno ali več lidarskih enot lahko povežete prek ethernetne linije. Enote Velodyne lidar omogočajo vnos sinhronizacijskih sporočil GNSS PPS in NMEA, ki so na voljo kot standardni kanali v programski opremi DAQ DewesoftX.

DewesoftX iz lidarja ustvari dva kanala: razdaljo in intenzivnost točk. Oblak točk je prikazan prek pripomočka za prikaz zemljevida, kjer se na oblak točk prekrijejo cestni zemljevid ali satelitski sloji.

Stanje in nastavitve lidarja lahko posodobite neposredno v programu DewesoftX. Druga programska oprema ni potrebna.

Video kamere

Dewesoft je bil eden prvih programov za zajem podatkov, ki je dodal podporo za sinhroniziran video na vaše meritve. In to povsem brezplačno. To še vedno velja. Danes ima DewesoftX napreden video motor, ki vašim meritvam dodaja različne možnosti zajema videa.

Kamere, združljive z DirectX podpora ponuja cenovno ugoden in poceni videoposnetek, ki ga lahko dodate svojim meritvam. Te kamere so programsko sinhronizirane do 100 ms.

Za resnično sinhronizirane videoposnetke ponujamo zelo robustne in visokokakovostne Videokamere DS-CAM. Te kamere omogočajo visoke hitrosti snemanja do 1100 FPS pri ločljivosti VGA (640x480) in 540 FPS pri ločljivosti Full-HD (1920x1080). Kamere ponujajo IP67 stopnja zaščite okolja.

Za videoposnetke z izjemno visoko hitrostjo podpiramo visokohitrostne kamere Photron, za toplotno infrardeče slikanje pa smo dodali podporo za infrardeče kamere OPTRIS.

Za več informacij o pridobivanju videoposnetkov obiščite spletni tečaj usposabljanja Video Acquisition PRO.

Vmesniki za letalsko in vesoljsko industrijo

DewesoftX podpira več vesoljskih vmesnikov za dekodiranje in vizualizacijo Standardi telemetrije IRIG 106. Podprti so telemetrijski tokovi PCM, protokoli iz poglavja 4 in poglavja 10. Z iNET lahko pridobivamo tudi podatke, skladne s protokolom iNET, z uporabo omrežnega paketnega protokola iNET. Modul iNET je skladen s protokolom paketnih podatkov TTC NPD različice 3.

Poleg tega lahko DewesoftX pridobiva podatke iz standardnih letalskih vodil, kot so ARINC 429 in . MIL-STD-1553.

Brezžični senzorji Lord-Microstrain

Spletna stran LORD-Microstrain modul dodaja podporo za protokola LORD Microstrain® MIP in LXRS. To omogoča brezžično zajemanje iz večine sistemov za zaznavanje LORD:

  • Brezžični senzorji (vibracije, napetost, napetost, temperatura, navor, tlak, udarci, ...)

  • Inercialno zaznavanje

  • Premikanje

Podprta sta oba brezžična vrata - WSDA® -2000 in WSDA®-200-USB.

Industrijski vmesniki

Programska oprema DewesoftX podpira različne vmesnike za povezljivost, ki se danes uporabljajo v industrijskih in proizvodnih procesih. Ne glede na to, ali potrebujete podporo za proizvodno linijo ali integracijo merilnih podatkov kot del povezljivosti industrije 4.0, ima Dewesoft rešitev za vas. Podpiramo naslednje industrijske podatkovne vmesnike in protokole:

  • OPC UA

  • Siemens S7

  • Modbus

  • Serijska komunikacija

  • Ethernet

Podrobnosti o industrijskih vmesnikih

OPC UA

Enotna arhitektura OPC (OPC UA) je komunikacijski protokol med stroji za industrijsko avtomatizacijo, ki ga je razvila fundacija OPC. Ta standard se pogosto uporablja v industriji 4.0 za komunikacijo in izmenjavo podatkov med različnimi napravami. DewesoftX ponuja dve možnosti OPC UA:

  • Odjemalec OPC UA : odjemalec, ki se lahko poveže s katerim koli strežnikom OPC UA in od njega pridobi podatke.

  • Strežnik OPC UA : Strežnik lahko pošlje merilne podatke Dewesoft X enemu ali več odjemalcem OPC UA.

Modbus

DewesoftX podpira branje in pisanje podatkov v naprave Modbus in iz njih prek protokola TCP/IP. To se izvaja prek strežnika Modbus in podrejenih modulov Modbus. Podprte so naslednje vrste podatkov:

  • Booleano

  • Int16

  • Int16 sin signo

  • Float32 (vključno z izmenjavo besed).

Protokol Siemens S7

DewesoftX podpira protokol Siemens S7 in omogoča neposredno komunikacijo s Siemensovim PLC prek etherneta. Siemensova licenca ni potrebna.

Trenutna različica Siemensovega modula S7 podpira branje podatkov S7. Podprte so vse podatkovne vrste S7: Bool, Byte, Char, Word, Int, DWord, DInt, Real, Date, Time Of Day, Date_Time, String.

Modul podpira hkratno komunikacijo z več napravami PLC.

Podatki o ethernetu

DewesoftX lahko prek modula Ethernet Sniffer beleži podatke iz več Ethernet tokov. Omogoča preprosto filtriranje in dekodiranje podatkov, da iz tokov Ethernet pridobi podatkovne kanale. Podatkovne tokove lahko filtrirate na podlagi različnih parametrov, kot so naslov MAC in IP, izvorna in ciljna vrata ali ročni podatkovni filtri.

Podatki so lahko kodirani v različnih formatih, kot so Intelov, Motorolin, podpisani, nepodpisani, IEEE in float. Možno je linearno in nelinearno (polinomsko) skaliranje.

Serijska komunikacija

Modul Serialcom se uporablja za branje in pošiljanje podatkov v in iz standardne serijske komunikacije. (RS232 ali združljiv). Sprejema lahko zaporedne podatke in iz toka bajtov izlušči besedilne ali številčne podatke. Podatke lahko v napravo pošilja tudi zaporedno (na primer na začetku shranjevanja ali vsakih N sekund).

Vremenska postaja NMEA

DewesoftX podpira vremensko postajo Vaisala WXT530 serije NMEA, združljivo z NMEA, za pridobivanje podatkov o vremenu in okolju, kot so temperatura zraka, tlak, hitrost vetra, vlažnost in drugi.

Podatki se pridobivajo prek vmesnika RS-232. Podprta so sporočila MWV in XDR. Vremenska postaja mora biti konfigurirana za samodejno pošiljanje podatkov.

Časovne naprave

DewesoftX zagotavlja vmesnike za pridobivanje podatkov z zunanjim natančnim virom ure. To je potrebno pri sinhronizaciji več naprav ali kadar je potreben absolutni časovni žig. Dewesoft podpira pet časovnih virov:

  • Časovna koda IRIG

  • Časovna koda GPS

  • Sinhronizacija NTP

  • Sinhronizacija PPS

  • Sinhronizacija PTPv2

Bralniki črtnih kod

Modul Skener črtnih kod omogoča skeniranje različnih vrst črtnih kod in vnos njihove vsebine v glavo podatkov DewesoftX.

Podprte so 1D in 2D črtne kode, kot so 2D kode, črtne kode in kode podatkovne matrike. Te kode lahko preberete z ročnim skenerjem ali fotoaparatom.

Shranjevanje in sprožanje podatkov

Visoko zmogljiv motor za shranjevanje z naprednimi in prilagodljivimi zmožnostmi sprožanja.

Shranjevanje, prenos in predvajanje podatkov

Visokozmogljiv mehanizem za shranjevanje lahko na en sam trdi disk shrani podatke z več kot >500 mol/sekNeprekinjen pretok.

Tudi z vsemi temi podatki je DewesoftX Odpiranje gigabajtov shranjenih podatkov v nekaj sekundah. Inovativna struktura datotek omogoča zapis konfiguracij kanalov, konfiguracij prikazov, vseh dogodkov, hitrih simulacijskih podatkov in počasnih asinhronih podatkov iz različnih virov v eno datoteko in njeno ponovno nalaganje v nekaj sekundah.

Možnosti za več datotek

Za daljše meritve lahko aktivirate funkcijo za shranjevanje več datotek. Ta funkcija samodejno dodeli novo ime datoteke, ko je dosežena določena velikost, trajanje ali drugo merilo. Imena datotek so samodejno oštevilčena ali vsebujejo datumske in časovne spremenljivke.

Hitro ali počasno shranjevanje podatkov

Motor za shranjevanje DewesoftX ima štiri različne možnosti shranjevanja, ki se nanašajo na osnovno stopnjo vzorčenja. Za shranjevanje podatkov se lahko uporabi katera koli od štirih možnosti:

  • Vedno hitro: podatki bodo vedno shranjeni s polno hitrostjo vzorčenja, kot je opredeljena z dinamično hitrostjo zajemanja.

  • Vedno počasi: podatki bodo vedno shranjeni z zmanjšano hitrostjo vzorčenja, kot je opredeljena s statično/zmanjšano hitrostjo.

  • Hitro sproži sprožilec: podatki bodo shranjeni s polno hitrostjo vzorčenja, določeno z dinamično hitrostjo zajemanja, ko nastopi sprožilni pogoj.

  • Hitro na sprožilcu, sicer počasi: podatki se shranijo s polno hitrostjo vzorčenja, ki je določena z dinamično hitrostjo zajemanja v točkah sprožitve, in z zmanjšano hitrostjo, kadar ni sprožitve.

Vključitev cikla zaščite

Shranjevanje je mogoče konfigurirati s funkcijo naprednega sprožilca. To pomeni, da se podatki shranijo le, ko se zgodijo določeni dogodki. Vsak kanal (analogni, digitalni, matematični, CAN itd.) se lahko uporablja za en sprožitveni pogoj. Opredelite lahko več sprožilcev za začetek in konec. Obstaja več različnih vrst potovalnih enot.

  • Preprosta omejitev.Naklon vzpona ali spusta.

  • Rob pregleda:Večje izboljšave na obeh straneh.

  • VentansDve ravni: logični vhod ali izhod.

  • Dolžina impulza:Daljši ali krajši od terminske logike.

  • Širina okna in zapestja :je popolnoma neobvezen, kot je opisano zgoraj.

  • Nagibanje:Hoja po pobočjih z različnim naklonom.

  • Delni sporazum :Spreminjanje amplitude.

  • Relativni ritem: Doseganje določene vrednosti

Možnosti aktiviranja

Podatki se shranijo le, če se pojavi eden ali več sprožilnih pogojev. Nastavite lahko tudi čas "pred" in "po", da shranite vse podatke pred in po aktivaciji.

Ker se med posameznimi stanji sprožilca ne shranjujejo podatki, je količina shranjenih podatkov minimalna. Pri analizi shranjenih podatkov lahko preprosto preklapljate med različnimi okni sprožilcev in analizirate dogodke. Na zaslonu so na voljo oznake za absolutne vrednosti, čase ali frekvence. Sprožilne dogodke je mogoče analizirati pred in po njihovem sprožitvi.

Porazdeljeno zajemanje z možnostjo Dewesoft NET

Dewesoftova možnost NET uporabnikom omogoča enostavno spremljanje in arhiviranje podatkov na daljavo, če je števec povezan in viden v standardnem omrežju TCP/IP.

Dewesoft NET Option deluje kot posrednik za naslednje storitve Porazdeljeno zbiranje podatkov. Več sistemov DAQ je mogoče združiti in sinhronizirati med seboj. sistemi DAQ so lahko na istem mestu ali razporejeni po celini. Podatke je mogoče shraniti na daljavo v osrednji računalnik. čas irig ali GPS zagotavlja popolno sinhronizacijo podatkov.

Načini konfiguracije Dewesoft NET

Dewesoft NET omogoča povezovanje enot v različnih kombinacijah nadrejeni-odjemalec. Različni načini povezave so prikazani spodaj.

Način 1:1

Ta način deluje z enim merilnim sistemom in enim odjemalcem zaslona. V tem načinu sta na voljo dva načina delovanja:

  • Način popolnega daljinskega upravljanja

  • Samo način prikaza podatkov

V načinu popolnega daljinskega upravljanja odjemalski računalnik View deluje kot glavni računalnik merilnega sistema. Ko odjemalec preide v konfiguracijski način, tudi merilni sistem preide v konfiguracijski način.

Način X:1

Ta način deluje z več merilnimi sistemi in enim odjemalcem zaslona. Ta scenarij je uporaben, kadar je treba meritve razporediti na več lokacij ali kadar je število kanalov ali hitrost zajemanja preveliko, da bi jih lahko upravljala ena sama merilna enota.

Merilni sistem mora biti sinhroniziran z uro, bodisi s strojno uro (ena enota deluje kot glavna ura, vse druge so podrejene) bodisi z zunanjim virom ure, kot sta IRIG ali GPS. Vsak merilni sistem lahko deluje neodvisno, tudi z različnimi frekvencami vzorčenja.

Odjemalec je vedno master. Začne in ustavi zajem vseh merilnih enot v omrežju. Odjemalec ima kadar koli dostop do načina pregleda ene od izbranih merilnih enot. Možni so dodatni odjemalci za pregledovanje, vendar si lahko ogledajo le eno merilno enoto.

1:X način

Ta način deluje z enim merilnim sistemom in več odjemalci za vizualizacijo. Eden od odjemalcev deluje kot glavni odjemalec, ki ima lahko popoln nadzor nad merilnim sistemom. Vse druge stranke so samo stranke za vizualizacijo.

Glavni odjemalec lahko spremeni konfiguracijo merilnega sistema in strategijo shranjevanja, zažene in ustavi zajem itd. Drugi odjemalci za vizualizacijo lahko za prikaz in shranjevanje podatkov na svojih lokalnih trdih diskih uporabljajo le nekatere kanale merilne enote (do omejitve pasovne širine).

Shranjevanje podatkovne zbirke

Spletna stran Dewesoft Historian paket zagotavlja shranjevanje podatkovnih zbirk s časovnimi vrstami za dolgoročno in stalno spremljanje. Podatkovna baza je lahko nameščena lokalno, v oddaljenem strežniku ali v oblaku. Rešitev temelji na odprtokodnem projektu podatkovne zbirke časovnih vrst InfluxDB.

Program Historian ponuja več uporabnih funkcij za vaše zgodovinske podatke:

  • Neobdelani in zmanjšani podatki: medtem ko so neobdelani podatki vedno shranjeni v merilni enoti za poglobljeno analizo, ima Historian vlogo dolgoročnega shranjevanja zmanjšanih podatkov v podatkovni zbirki v oblaku.

  • Varnost podatkov in ponovno pošiljanje: če se povezava med merilno opremo in zbirko podatkov izgubi, se podatki varno shranijo lokalno v merilni enoti in se nato ponovno pošljejo v zbirko podatkov, ko je povezava na voljo.

  • Trendi in analiza: Zgodovinske podatke je mogoče vedno priklicati in naložiti iz podatkovne zbirke Historian ter jih uporabiti za analizo trendov ter poglobljeno analizo in ugotavljanje osnovnih vzrokov.

Neobdelani podatki in matematični kanali

DewesoftX vedno shranjuje neobdelane podatke. iz strojnih kanalov in ga ohranja nedotaknjenega. Vsaka matematika, uporabljena za te kanale, bo povzročila ločene matematične kanale, ki na noben način ne bodo spremenili prvotnih neobdelanih podatkov.

To omogoča enostavno spreminjanje in poznejšo uporabo obstoječih in novih matematičnih izračunov v načinu analiziranja/izklopa. Nič več skrbi, če ste pozabili uporabiti ali če matematika med merjenjem ni bila pravilno nastavljena. Zdaj imate vedno možnost, da jo popravite kadar koli po tem, ko so bili merilni podatki shranjeni.

Vizualizacija podatkov

Obsežna knjižnica prilagodljivih gradnikov za vizualizacijo podatkov v realnem času.

Čudovita vizualizacija podatkov

DewesoftX vključuje številne vizualne prikaze za vizualizacijo podatkov. Od interaktivnih vodoravnih ali navpičnih zapisovalnikov, grafa XY, 3D-grafa, orbite, obsega, FFT, tabele, deževnice, odprtih zemljevidov ulic, če jih naštejemo le nekaj.

Vsi vizualni prikazi so vnaprej pripravljeni in jih je mogoče prilagoditi z vizualne povratne informacije v realnem času med merjenjem. Preprosto povlecite in spustite želeno vizualno komponento na zaslon, izberite vir podatkov in jo prilagodite po svojih željah. Vendar ne skrbite! Če s prikazi in videzom niste zadovoljni, jih lahko vedno spremenite brez povezave, ne da bi pri tem spremenili merilne podatke.

Določite lahko neomejeno število zaslonov/ogledov, med katerimi lahko preklapljate med merjenjem ali naknadno analizo. Za podrobnejši pregled vizualnih prikazov obiščite stran DewesoftX.

Vizualni prikaz gradnikov

Dewesoft X ponuja obsežno knjižnico vnaprej pripravljenih vizualnih prikazov, ki jih je mogoče v celoti prilagoditi z vizualnimi povratnimi informacijami v realnem času. Prikazi so prijazni do dotika s pametnimi gestami za več dotikov za uporabo z instrumenti DAQ, ki omogočajo več dotikov.

  • Zapisovalniki: vodoravni, navpični in XY snemalnik

  • Osciloskop: obseg, 3D obseg, vectorscope

  • FFT: FFT, 3D FFT, harmonična FFT in oktavna

  • Metri: digitalni, analogni, horizontalni/vertikalni palični merilniki

  • Grafi: 2D, 3D graf, oktava, orbita, Campbellov diagram

  • Videoposnetek: standardni video prikazovalnik in termalni video prikazovalnik s kazalniki temperature

  • GPS: prikaz pozicioniranja s podporo za Open Street Map

  • Nadzor: gumb, stikalo, gumb, drsnik, uporabniški vnos

  • Analiza zgorevanja: Diagram P-V in obseg zgorevanja

  • Izravnalnik rotorjev: za uravnoteženje na terenu

  • Avtomobilska industrija: 3D poligon za prikaz premikajočih se predmetov

  • Letalska in vesoljska industrija: indikator višine ali umetnega horizonta

  • DSA/NVH: Modalni krog

  • Drugo: 2D/3D tabela, slika, besedilo, vrstica, indikator preobremenitve, kontrolna lučka, opomba

Enostavna uporaba in prilagajanje

Vizualizacija podatkov v programski opremi Dewesoft X je zelo enostavna. Preprosto povlecite in spustite vnaprej pripravljen vizualni prikaz na izbrani zaslon ter prilagodite njegov videz in obnašanje. Vse spremembe vizualnih prikazov so vidne v realnem času in jih lahko kadar koli izvedete na spletu ali pozneje pri naknadni obdelavi.

Vizualni nadzor je prilagojen za zaslone z več dotiki ter omogoča enostavno in intuitivno interakcijo na podlagi gest in priročno upravljanje za terensko in mobilno testiranje.

Vizualni posnetki v realnem času Lightspeed

Za optimizacijo grafike uporabljamo najnovejše tehnologije CPU in GPU, ki omogočajo nemoteno delovanje tudi na osnovnih računalnikih.

Strojno pospeševana grafika pomaga razbremeniti procesor, tako da je moč procesorja namenjena matematičnim izračunom in ne grafiki. To zagotavlja optimalno zmogljivost tudi za najzahtevnejše aplikacije.

Neomejeni zasloni za merjenje

Dewesoft X vam omogoča, da določite in preklapljate med toliko zasloni, kolikor jih potrebujete za svoj projekt testiranja. Zaslon si predstavljajte kot posamezno virtualno platno, ki združuje enega ali več vizualnih prikazov.

Programska oprema vključuje nekaj privzetih zaslonov, kot so pregled, obseg in snemalnik. Omogoča vam, da vsakega od njih prilagodite glede na potrebe vašega posebnega preskusnega projekta. Zaslone lahko urejate, ustvarjate in poimenujete, ustvarjate skupine zaslonov in jih poljubno preurejate. Vsakemu uporabniško opredeljenemu zaslonu lahko dodelite ikono po meri.

Interaktivni zemljevid GPS in pripomočki 3D modela

Vizualni prikaz zemljevida ponuja vgrajeno interaktivno kartiranje GPS prek storitve Open Street Map. Na voljo je več slojev ploščic zemljevida.

  • Satelitske in OpenStreetMap plasti, ki gostujejo na Dewesoftovem strežniku za ploščice

  • Podpora za plasti ploščic/wms po meri in georeferencirane slike

  • Ročna poravnava ni potrebna!

  • 2D, 3D in načini prikaza terena z možnostmi standardne, prve ali tretje osebe

  • Na spletu ali brez povezave

  • Slike lahko predhodno prenesete za uporabo brez povezave

  • Podpora več slojev s posamezno nastavljivimi stopnjami motnosti

  • Barvanje sledi na podlagi kanalov z več barvnimi shemami

  • Možnost prikaza več signalov GPS na enem gradniku

  • Pripomoček 3D modela za spremljanje odklona, naklona in nagibanja

Spremljanje stanja sistema

Dewesoft X omogoča tudi spremljanje in prikaz parametrov zdravja sistema. Vse parametre iz naših instrumentov DAQ in računalnikov lahko spremljate in prikažete na zaslonih. Monitor zdravja sistema omogoča spremljanje naslednjih parametrov:

  • Poraba procesorja,

  • uporaba pomnilnika

  • uporaba diska,

  • sledenje času sinhronizacije,

  • Temperature enot DAQ,

  • in še več...

Nastavite lahko celo omejitve in alarme ter prilagodite hitrost ventilatorja sistemov DAQ, da preprečite segrevanje ali druge težave, kadar je strojna oprema za zajem podatkov zelo obremenjena.

Obdelava signalov in analiza podatkov

Zmogljiva obdelava signalov in matematične zmogljivosti za avtomobilsko in vesoljsko industrijo, analizo moči in energije, NVH in strukturno dinamiko.

Knjižnica matematike DewesoftX

Matematična knjižnica v programu Dewsoft X ponuja neskončne možnosti za obdelavo signalov in omogoča izvajanje najpogostejših metod obdelave s pritiskom na gumb. Funkcije matematične knjižnice so vključene:

  • Formula:Prilagodljiv urejevalnik formul.

  • Filtri: FIR, IIR, FFR, integrirani, izhod: FIR, IIR, FFR, integrirani, izhod

  • StatistikaRMS, povprečje, min, max, standardni odklon, variance, razvrščanje, štetje, matrična statistika itd.

  • Kontrolna krivulja:Referenčne krivulje v časovnem in frekvenčnem področju, vektorske in XY.

  • Analiza časovnega področja:Zamudni kanali, integrali, derivati, matematika blokovnih vrednosti, intervalna matematika, pretvorba časovnih vektorjev.

  • Analiza v frekvenčnem območju:Veriženje, korelacija, točna frekvenca, Fourierova transformacija, celoten spekter, oktavna analiza, kratkoročna Fourierova transformacija.

  • Diagnoza prikrivanja:Matematika kotnega senzorja, hrup zgorevanja, zaznavanje ovojnice, obdelava sinusnih signalov (COLA), sledilni filter.

  • Metoda štetja:Število.

  • AkustikaAkustični filter za tehtanje.

  • Nadzorni sistem:Krmiljenje PID.

  • Napetost, stres:Zbirka koreninskih sistemov.

  • popravljenovektor, konstantna matrika.

Moduli za obdelavo signalov

Poleg standardne matematične knjižnice DewesoftX ponuja tudi obsežne module za obdelavo signalov. Te je mogoče uporabiti za analizo vibracij, strukturne dinamike, akustike in drugih lastnosti fizikalnih pojavov, ki se uporabljajo v fazah razvoja, nadzora kakovosti, potrjevanja in spremljanja cikla načrtovanja izdelka.

Moduli aplikacije vključujejo vnaprej pripravljene zaslone, matematiko, poročila in izračune, ki so skladni z mednarodnimi standardi in drugimi preskusnimi metodami.

Na voljo je nekaj modulov za obdelavo

  • Analiza FFT

  • Analiza sledljivosti naročil

  • Torzijske in rotacijske vibracije

  • Analiza orbite

  • Vibracije moškega, roke in celotnega telesa

  • Modalno testiranje in modalna analiza

  • Analiza energije in kakovosti električne energije

  • Merilnik ravni zvoka razreda 1

  • Zvočna moč

  • Intenzivnost zvoka

  • Kakovost zvoka

  • Preverjanje zavor

  • Analizator motorjev z notranjim izgorevanjem

Analiza energije in kakovosti omrežja

Aplikacijski modul Power zagotavlja zmogljiva orodja za izračun moči, harmonskih in povezanih parametrov. V kombinaciji z našo zmogljivo strojno opremo DAQ zagotavlja celovito rešitev za analizo električne energije, kakovost električne energije, električno mobilnost in druge aplikacije, povezane z energijo.

Edinstvena arhitektura sistema omogoča, da naša rešitev opravlja več nalog v eni sami napravi. Združuje funkcije analizatorja moči, analizatorja zgorevanja, zapisovalnika podatkov, osciloskopa, vektorskopa, zapisovalnika prehodnih pojavov in analizatorja harmonskih FFT. Omogoča zajem več signalov (analognih, digitalnih, števcev, CAN, video, ...) in jih hkrati shranjuje v eno datoteko.

Analiza električne energije

Modul za uporabo energije zagotavlja vse izračune in funkcije, povezane z energijo:

  • Več kot 300 izračunanih parametrov

  • Analiza moči za 1- do 12-fazne izmenične sisteme Izračun efektivnih vrednosti in valovnih oblik zvezda-delta

  • Napetost, tok (RMS, rm, ave) in frekvenca

  • Aktivna, jalova in navidezna moč (P, Q, S, PF, cos phi itd.).

  • Izkrivljanje in faktorji popačenja (D, DH, QH, K, THD I, THD U)

  • Periodične vrednosti s prekrivanjem za podrobno analizo napak

Analiza kakovosti dokazov

Isti omrežni modul omogoča tudi izračune in vizualizacije za analizo kakovosti električne energije v skladu s standardi IEC. Funkcije vključujejo:

  • Analizator kakovosti električne energije razreda A v skladu z IEC 61000-4-30

  • Harmonska analiza do 150 kHz v skladu z IEC61000-4-7

  • Utripanje in hitre spremembe napetosti v skladu z IEC61000-4-15

  • Emisija utripanja v skladu z IEC64000-21

  • Asimetrične in simetrične komponente (ničelni, sovisni in nasprotni sistemi)

  • Poročila o kakovosti omrežja v skladu s FGW-TR3

Druge funkcije

  • Shranjevanje neobdelanih podatkov : Programska in strojna oprema omogočata shranjevanje neobdelanih podatkov s hitrostjo do 1 MS/s. Na voljo sta tudi pogleda Scope in Vectorscope.

  • Analiza FFT : Ista rešitev ponuja tudi zelo prilagodljiv in enostaven za uporabo analizator FFT. Ta lahko izračuna in prikaže harmonično FFT, polno FFT in kaskadno 3D FFT.

  • Snemanje prehodnih pojavov : Zapisovalnik omogoča prenos neomejenega števila podatkovnih in matematičnih kanalov neposredno na trdi disk računalnika s hitrostjo neprekinjenega prenosa več kot 500 MB. Aktivirate lahko analogne, matematične ali močnostne kanale, npr. za napetostno neuravnoteženost, odstopanje frekvence, padce napetosti itd.

Analiza FFT (hitra Fourierova transformacija)

Modul analizatorja FFT ponuja vse funkcije spektralne analize z razširjenim povprečenjem, izbirno ločljivostjo (do 64.000 vrstic) ali neposrednim prikazom pasovne širine (0,01 Hz). Na istem zaslonu FFT je mogoče prikazati več kanalov za lažjo primerjavo. Funkcije FFT :

  • Več drsnikov in označevalnikov : omogočajo enostaven dostop do označenih vrednosti frekvence. Na voljo so proste, efektivne vrednosti, maksimalne vrednosti, vrednosti za stranski pas, harmonične vrednosti in vrednosti za slabljenje.

  • Shranjevanje kazalca : ki se uporablja za določanje ležajnih frekvenc.

  • Ubijanje : Zaznavanje navitja je metoda zgodnjega odkrivanja napak v krogličnih ležajih.

  • Avtokorelacija in navzkrižna korelacija

  • Cepstrum

  • Kratek opis FFT

Analiza sledenja naročilom

Modul za sledenje naročilom omogoča izjemno enostavno prevzemanje podatkov v časovni domeni in njihovo pretvorbo v kotno (naročilno) domeno. Z njim lahko izluščite poljubno število harmonskih (amplitudni in fazni koti), ki se lahko prikažejo v Bode, Nyquist, 3D FFT, x-y v realnem času in orbitalni diagram. Ravninski pogled FFT jasno prikazuje vzbujalne sile, lastne frekvence in vse resonance, kar daje jasno sliko dinamičnega obnašanja stroja.

Uporabite lahko katerikoli vhod: mikrofon, merilnik pospeška, in celo izhod modula za torzijske vibracije (glej spodaj). Patentirana tehnologija digitalnih števcev (Supercounter®) zagotavlja zelo natančne in ponovljive meritve. Rezultati so predstavljeni na barvnem 3D-spektrogramu in 2D-grafu za izbrani vrstni red in ekstrakcijo faze pri vrtljajih.

Preberite več o analizi sledenja naročilom:

  • Stran rešitve za analizo sledenja naročilom

  • Naročite spletno usposabljanje PRO za sledenje

  • Spletni priročnik za sledenje naročilu

  • Spletni seminar o sledenju naročil

  • Spletni seminar o analizi rotacijskih strojev

Glavne značilnosti

Funkcije modula za sledenje naročilom:

  • Preprosta in enostavna nastavitev

  • Namenska metoda ponovnega vzorčenja za ostro ločevanje redov

  • Merjenje v časovnem območju, da se ohranijo vse prednosti

  • 2D, 3D slap v vrstnem redu ali frekvenčni domeni

  • Ekstrakcija amplitude in faze

  • Ponovni izračun pri naknadni obdelavi

  • Fazni sinhroni vhod z ločljivostjo 12,5 ns

Za več informacij obiščite spletni tečaj usposabljanja Order Tracking PRO.

Torzijske in rotacijske vibracije

Spletna stran modul za torzijske in rotacijske vibracije ponuja enostavno analizo torzijskih vibracij za vrteče se gredi, menjalnike in podobne vrteče se stroje.

Visoko natančni digitalni števci na naših sistemih DAQ s patentirano tehnologijo, imenovano Supercounter®, ki temelji na 102,4 MHz časovni bazi, omogočajo natančno merjenje in izračunavanje kotov in hitrosti rotacijskih in torzijskih vibracij pri visokih vrtljajih na minuto iz dveh enkoderjev, nameščenih na vsaki strani gredi. Razlika med vrtenjem obeh strani je torzijski zasuk merjene gredi.

Izravnajo se lahko konstantni kotni zamik, necentrirana montaža in napake senzorja. Podprta so prestavna razmerja menjalnika, uporabiti pa je mogoče tudi dodatne filtre. Za analizo torzijskih vibracij zapletenih menjalnikov je mogoče združiti več modulov za torzijske vibracije.

Izravnava rotorja

Spletna stran modul za uravnoteženje rotorja zagotavlja enostavno orodje za uravnoteženje ene in dveh ravnin za izničenje vibracij, ki jih povzroča prvi red.

Sama nastavitev je zelo preprosta. Povežite senzorje kota in vibracij. Modul vas bo po korakih vodil skozi postopke uravnoteženja. Najprej zabeležite začetni potek, nato dodajte poskusno maso pod ustreznim kotom. Korake lahko po potrebi ponovite. Vsi rezultati in neobdelani podatki so shranjeni v podatkovni datoteki.

Glavne značilnosti

Modul za uravnoteženje rotorja ponuja naslednje možnosti:

  • Uporabniški vmesnik, podoben čarovniku, ki vas vodi skozi vse korake.

  • Metoda uravnoteženja na podlagi analize sledenja naročil.

  • Ena ali dve ravnini.

  • Večkratno uravnoteženje za dve smeri prihrani čas (X, Y).

  • 2D-graf za pogled ravnine.

  • Kanal RPM z barvnim indikatorjem (območje vrtljajev na minuto).

  • Alarmni izhod, če hitrost preseže vnaprej določeno vrednost.

  • Prikaže časovni signal taho sonde za nastavitev sprožilca.

  • Vektorski polarni diagrami 1. reda vseh potekov (začetni, pot itd.).

  • Delitev teže.

  • Pospešek, hitrost in premik v zapisovalniku.

  • Merjenje v časovnem območju.

Izmerjene ravni zvoka

Na spletnem mestu Moduli za merjenje ravni zvokaTipične parametre merjenja ravni zvoka je mogoče izračunati z enim samim mikrofonom. Rešitev se lahko uporablja kot tipični merilnik ravni zvoka A-, B-, C- ali D. Z našim visoko dinamičnim 24-bitnim, 160 dB dvojnim DAQ SIRIUS je mogoče zlahka izpolniti vse zahteve sistema za merjenje ravni zvoka.Merilnik ravni zvoka razreda I.

Modul lahko izračuna ravni zvoka v realnem času v skladu z mednarodnimi standardi IEC 61672, IEC 60651 in IEC 60804. Izračunati je mogoče katero koli kombinacijo frekvenčnih in časovnih lestvic. Statistične vrednosti se izračunajo na celotnem območju ali s prilagojenimi velikostmi blokov.

Glavne funkcije

Dewesoftovi moduli za merjenje ravni zvoka imajo naslednje značilnosti

  • Ozkopasovna FFT v realnem času.

  • 1/1, 1/3, 1/12, 1/24 Spekter oktavnih pasov.

  • Enostavna metoda za pridobivanje najmanjših in največjih vrednosti v spektru ali določenem frekvenčnem območju.

  • A, B, C, D (frekvenčno ponderirani).

  • Hitro tehtanje, počasno tehtanje, pulzno tehtanje (časovno omejeno tehtanje)

  • Izračun Leq.

  • Časovnik.

  • Trenutna najvišja raven zvoka [dB].

  • Ekvivalentna raven zvoka [dB].

  • Ekvivalentna pulzno tehtana raven zvoka [dB].

  • Največja absolutna raven zvoka [dB].

  • Izpostavljenost hrupu [dB].

  • Najvišja in najnižja raven zvoka Lp.

  • Ravni 0, 1, 5, 10, 50, 90, 95 in 90 db.

Merjenje zvočnih učinkov

Modul zvočne moči podpira naslednje meritve ISO 3741, ISO 3744 in ISO 3745.. Položaj mikrofona programska oprema izračuna glede na velikost in konfiguracijo vira zvoka (polobla, paralelogram itd.).

Če imate manj mikrofonov, kot jih zahteva standard, lahko oblikujete skupine in med merjenjem spreminjate njihov položaj. Uporabnik je po korakih voden skozi postopek merjenja. Na voljo sta tudi preverjanje ponovljivosti in vizualno poročilo o analizi tretjega oktavnega pasu.

Merjenje prostornine

Dewesoftovi moduli za merjenje jakosti zvokaPopolno orodje za merjenje ravni jakosti zvoka in prepoznavanje virov hrupa. Rešitev ponuja preprost in intuitiven postopek merjenja, hkrati pa zagotavlja vodilno natančnost in prilagodljivost. Ključne lastnosti:

  • Skladnost s standardi: Izračun zvočne moči na podlagi jakosti zvoka - Metoda diskretnih točk (ISO 9614-1) in metoda vzorčenja (ISO 9614-2).

  • Prilagodljivost brez primere: merjenje dodatnih procesnih parametrov, kot so vibracije, video in drugi, vse v popolni sinhronizaciji.

  • Kanali s sprožilci: avtomatizacija procesov z uporabo sprožilcev za začetek in ustavitev meritev. Povežite in dodelite sprožilni kanal z robotske roke.

  • Spletni/izklopljeni izračun: Glasnost je mogoče izračunati prek spleta ali v naknadni analizi na podlagi surovega signala zvočnega tlaka, ki sta ga posnela dva mikrofona.

  • Združljive naprave: Vključite in uporabljajte s širokim naborom senzorjev intenzivnosti vodilnih proizvajalcev, z vgrajenim daljinskim upravljalnikom za spremljanje meritev.

  • Umerjanje po IEC 61672: Celotno merilno verigo programa za merjenje jakosti zvoka je mogoče umeriti po IEC 61672.

  • Hitro prepoznavanje virov hrupa: enostavno prepoznavanje virov hrupa prek enostavnega vmesnika.

  • Umerjanje faze: samodejno umerjanje in popravljanje faze je mogoče preprosto doseči s pritiskom na gumb.

Merjenje in analiza kakovosti zvoka

Merjenje kakovosti zvoka je nepogrešljivo orodje za uspešno zvočni inženiring. Obravnava potrebo po empirični oceni, kako človeško uho zaznava zvok, ki ga proizvajajo različne vrste strojev. Orodje vam bo pomagalo ugotoviti, kako se zvok zaznava, prilagoditi zvok vašega stroja in ga narediti privlačnega za uporabnika ter povečati svoj tržni potencial.

Poudarki:

  • Izračun glasnosti: Akustika - metode za izračun glasnosti - Zwickerjeva metoda in metoda Moora-Glassberga

  • Obrisi običajne ravni enake glasnosti: Izračun v skladu s standardom iso 226 in na njegovi podlagi

  • Izračun ostrine: Ostrina se izračuna na podlagi specifične glasnosti, ki je določena v skladu s standardoma iso 532-1 in iso 532-2.

  • Indeks artikulacije, razširjen: Vrednotenje zaznavanja govora ob prisotnosti drugih zvokov

  • Razumljivost govora: Metrika za ocenjevanje razumljivosti govora

  • Stopnja hrupa (NR): Uporablja se v Evropi za ocenjevanje notranjih virov hrupa.

  • Merilo hrupa (NC): Uporablja se v ZDA za ocenjevanje notranjih virov hrupa.

  • Monauralna in binauralna analiza: Izberite želeno metodo merjenja pred merjenjem ali izmerite obe hkrati

  • Podpora za časovno spremenljive in stacionarne signale: Pri različnih primerih uporabe ni omejitev

Več informacij najdete na:

  • Stran z rešitvijo za kakovost zvoka

  • Spletni priročnik za kakovost zvoka

Vibracije v človeškem telesu

Dewesoftov modul Human Vibration se uporablja za merjenje učinkov vibracij na človeško telo (vibracije celotnega telesa, vibracije rok itd.). Takšne meritve so potrebne v delovnih okoljih, ki so izpostavljena močnim vibracijam, saj obstaja velika nevarnost nepopravljivih poškodb nekaterih delov človeškega telesa.

Modul vibracij za ljudi omogoča meritve za ugotavljanje tveganja za takšne poškodbe. Modul izpolnjuje naslednja merila:

  • ISO 2631-1,

  • ISO 2631-5,

  • ISO 8041.

Preizkušanje in analiza vozil

DewesoftX ponuja široko paleto programskih modulov in funkcij za celovito testiranje in analizo vozil. To vključuje širok nabor funkcij za testiranje NVH. Poleg standardnega zapisovanja podatkov o obremenitvi na cesti so na voljo tudi naslednji moduli za analizo:

  • Merjenje položaja:Popolna podpora za GNSS, IMU in INS za testne in merilne aplikacije, ki temeljijo na položaju in orientaciji, vključno s kartiranjem v realnem času in 3D virtualnimi poligoni.

  • ADAS :Napredni sistemi za potrditev pomoči pri vožnji.

  • Preizkusi vzdržljivosti in obremenitve na cesti:Preizkušanje zmogljivosti in vzdržljivosti na terenu, na resničnih cestah ali na preskusnih postajah in simulatorjih.

  • Freemanova doktrina:Vzorci kaznivih dejanj se merijo, validirajo in analizirajo v skladu z mednarodnimi standardi.

  • Poskusite z zvokom vklopljenih zavor:Ugotovite vir hrupa in škripanja zavor.

  • Analiza motorjev z notranjim izgorevanjem:Merjenje in analiza motorjev z notranjim izgorevanjem.

  • Električna vozila :Testiranje električnih in hibridnih vozil, vključno z baterijami, pretvorniki in elektromotorji.

  • Posredovani glasovi:Merjenje ravni hrupa za vse vrste vozil v skladu z mednarodnimi standardi.

  • Folden Dynamics:Preizkušanje okretnosti vozila.

Izvoz podatkov in poročanje

Izvozite podatke za nadaljnjo analizo v druge standardne podatkovne formate, filmske datoteke za predstavitev ali jih spremenite v čudovita poročila PDF.

Orodja za poročanje

Programska oprema DewesoftX vključuje obsežne možnosti poročanja in tiskanja podatkov PDF. Ko so podatki analizirani, lahko z enim samim klikom ustvarite poročila PDF o svojih vizualnih prikazih. Za ustvarjanje poročila je na voljo več možnosti:

  • Format in velikost tiska - izbira med več standardnimi formati in velikostmi papirja.

  • Usmeritev poročila - usmerjenost poročila v pokončni ali ležeči smeri

  • Enostransko ali večstransko poročilo - ustvarite poročilo na eni ali več straneh.

  • Naslov - tiskanje in določanje glave strani za tiskanje

  • Nastavitev kanala - se lahko vključijo v poročilo in natisnejo za namene dokumentacije.

Vsak prikaz poročila lahko shrani območje povečave po meri in položaj kazalca, kar vam omogoča ustvarjanje kontekstnih opomb na podlagi določenih točk v signalu. Poleg prilagodljivega glave, noge in velikosti pisave lahko več strani povežete v celotno poročilo, ki ima na levem robu zaslona na voljo predogled za tiskanje, vgrajeni oblikovalec strani pa vam omogoča, da z desnim klikom spremenite vrstni red strani ali dodate nove.

Izvoz podatkov

DewesoftX ponuja obsežne možnosti analize, omogoča izvoz podatkov v druge priljubljene in standardne formate datotek:

  • MS Excel - standardna programska oprema za preglednice

  • FlexPro - zmogljiva, za uporabo enostavna programska oprema za analizo podatkov

  • Besedilo/CSV in ASCII - besedilna datoteka z omejitvijo tabel

  • Diadem - zmogljiva programska oprema za analizo podatkov podjetja NI

  • Famos - programska oprema za analizo signalov

  • NSoft - NCode format datotek za programsko opremo Somat

  • Matlab - Format datoteke Matlab

  • Sony - Združljiv format s Sonyjevim magnetofonom

  • RPC III - Oblika datoteke MTS, ki jo uporablja testna enota cestnega simulatorja

  • Comtrade - uporablja se na trgih električne energije in energije.

  • UNV - univerzalni format datoteke

  • WAV - standardni format zvočne datoteke

  • KML - Izvoz GPS za ogled poti v programu Google Earth

  • BWF - večkanalni format datoteke wave

  • ATI - izvorni format iDeas za dinamično analizo signalov

  • SDF - uporablja programska oprema LMS in Prosig

  • WFT - Nicolet format datoteke

  • CSV - za izvoz sporočil CAN

  • TDF - format datoteke, ki ga določa in uporablja programska oprema LMS.

  • IFile CA [*.ifl] - Izvoz podatkov o zgorevanju v program AVL Concerto

  • ASAM ODS in MDF - Odprte podatkovne storitve in format merilnih podatkov organizacije ASAM

  • TAFFmat - Format datoteke za zajem podatkov TEAC

  • Winplot [*.sun] - Format podatkov, združljiv z Winplotom, zmogljivim namiznim orodjem za grafično analizo, ki uporabniku omogoča ustvarjanje prikazov neomejenih količin podatkov.

Določite lahko predloge za izvoz podatkov po meri in jih izvedete, ko DewesoftX konča izvoz. To orodje je optimalno za avtomatizacijo ustvarjanja poročil.

Excel v realnem času

V nasprotju s standardno funkcijo izvoza podatkov v program Excel dodatek Excel Writer omogoča zapisovanje številčnih in besedilnih podatkov Dewesoft X med zajemom v realnem času v program Microsoft Excel. Izberete lahko sprožilni kanal in določite, kateri kanali naj se zapišejo v Excel.

Ko se sproži sprožilec, se podatki zapišejo v Excel in jih lahko takoj prikažete: npr. prikažete v grafikonu ali opravite izračune v realnem času (tj. preverite vrednosti, uporabite pogojno oblikovanje itd.). Vtičnik zahteva Excel 2007 ali novejšo različico.

Izvoz v videoposnetek

Pravijo, da je slika vredna 1000 besed. Koliko je vreden videoposnetek? Vsakega od opredeljenih zaslonov z vsemi vizualnimi elementi lahko izvozite v video datoteko. To je zelo priročno orodje za predstavitve. V mehanizmu za izvoz videoposnetkov lahko konfigurirate:

  • Izberite časovno območje: lahko izpišete celotno podatkovno datoteko ali samo izbrano časovno območje.

  • Izhodna ločljivost: izhodna ločljivost izvožene video datoteke.

  • Hitrost slikanja: nastavite želeno hitrost slikanja izvožene video datoteke.

  • Hitrost predvajanja: hitrost predvajanja podatkovne datoteke.

  • Zvočni kanal: lahko izberete zvočni kanal, ki bo vključen v izvoženo video datoteko, če je na voljo.

  • Nastavitve stiskanja: prilagodite nastavitve stiskanja za izhodno video datoteko.

Obvestila SMS in e-pošta

Kadar je sistem za zajem podatkov na oddaljeni lokaciji, lahko dodatek Sendmail uporabite za pošiljanje različnih obvestil in opozoril o stanju sistema po e-pošti ali SMS (z uporabo storitve tretje osebe E-mail to SMS).

Temperatura na senzorju 1 je previsoka!

Nastavite lahko standardne alarme Dewesoft X in ko se alarm sproži, se obvestilo pošlje na določen e-poštni naslov (enemu ali več prejemnikom) in posreduje SMS (če uporabljate storitev prenosa e-pošte na SMS).

Določite lahko več alarmnih omejitev. Kombinacije so skoraj neskončne.

Razvijanje, razširjanje, avtomatizacija

Obsežni in prijazni vmesniki API za razvijalce, ki omogočajo razširitev in avtomatizacijo programske opreme.

Pozabite na programiranje...

Naša temeljna vrednota je prizadevanje za preprostost, uporabnost, in . enostavnost uporabe. Vse v programu DewesoftX je vizualno s preprostim povleci in spusti uporabniški vmesnik. Vse spremembe so vidne v realnem času. Za pridobivanje, vizualizacijo, analizo in shranjevanje podatkov iz naših sistemov DAQ ni potrebno programiranje.

Delo z našimi strojnimi napravami DAQ je lažje kot vožnja s kolesom. Vse je tesno integrirano in deluje brezhibno že v osnovni embalaži. Strojna oprema Plug and Play, samodejno zaznavanje senzorjev, samodejna nastavitev kanalov so le nekatere od številnih funkcij, zaradi katerih je programska oprema za zajem podatkov DewesoftX najbolj priljubljena na trgu.

... Razen če je to potrebno!

Naj vas preprostost programske opreme DewesoftX ne zavede. Programska oprema nikoli ne bo omejevala vaše ustvarjalnosti in svobode za napredne analize po meri.

Napredna matematika, vgrajena v programsko opremo, bo pokrila 99 % vseh vaših potreb po meritvah in analizah. Ne zapravljajte časa za nekaj, kar je bilo že tisočkrat rešeno. Za preostali 1 % ponuja DewesoftX več načinov za razširitev in avtomatizacijo programske opreme z lastnimi funkcijami:

  • Skript C++ - programski vmesnik, ki je na voljo v programu Dewesoft in omogoča pisanje skript na kanalih Dewesoft. Uporablja se lahko za preoblikovanje dolgih formul z veliko vhodi v kompaktne module, ki jih je mogoče zlahka razširiti.

  • Vtičniki - odprta arhitektura programa DewesoftX omogoča enostavno razširitev funkcionalnosti s pisanjem lastnih vtičnikov. Napišite matematiko po meri, vizualne kontrole, izvoz podatkov in skoraj vse, kar želite.

  • Sekvencer - DewesoftX vključuje zmogljiv sekvencer s podporo za programiranje za avtomatizacijo in razširitev programske opreme in testov.

  • DCOM - napišite svojo aplikacijsko programsko opremo in uporabite DCOM za klic API DewesoftX ter uporabite naprave Dewesoft DAQ za zajem podatkov namesto vas.

Preberite več o tem, kako razširiti in avtomatizirati programsko opremo za zajem podatkov DewesoftX z uporabo razpoložljivih orodij za razvijalce.

Lovedby Many Engineers

Še enkrat hvala za vse nove funkcije, ki so vključene v Dewesoft X programskem paketu. Fantastičen izdelek ki si zasluži, da postane "Microsoft Word" programske opreme za zajem podatkov.

Kombinacija programske in strojne opreme ter vtičnika Polygon je res odlična. In povrhu tega ga lahko uporabimo za veliko različnih stvari. Prav to smo iskali!

Absolutno uživamo v uporabi vaše opreme za zajem podatkov in njene programske opreme. Oni so za nas Porsche 911 za pridobivanje podatkov (moj sanjski avto / naša sanjska oprema za testiranje).

Spoštovani Dewesoft, ponovno uporabljam vaš modul Time ODS za raziskave energetskega transformatorja. Test je zelo hiter in ponuja edinstven način vizualizacije načinov delovanja. Dobili smo spektakularne rezultate.

FAQPogosta vprašanja

Sorodni izdelki

Oglejte si in brebrskajte sorodne izdelke za zajem podatkov.
