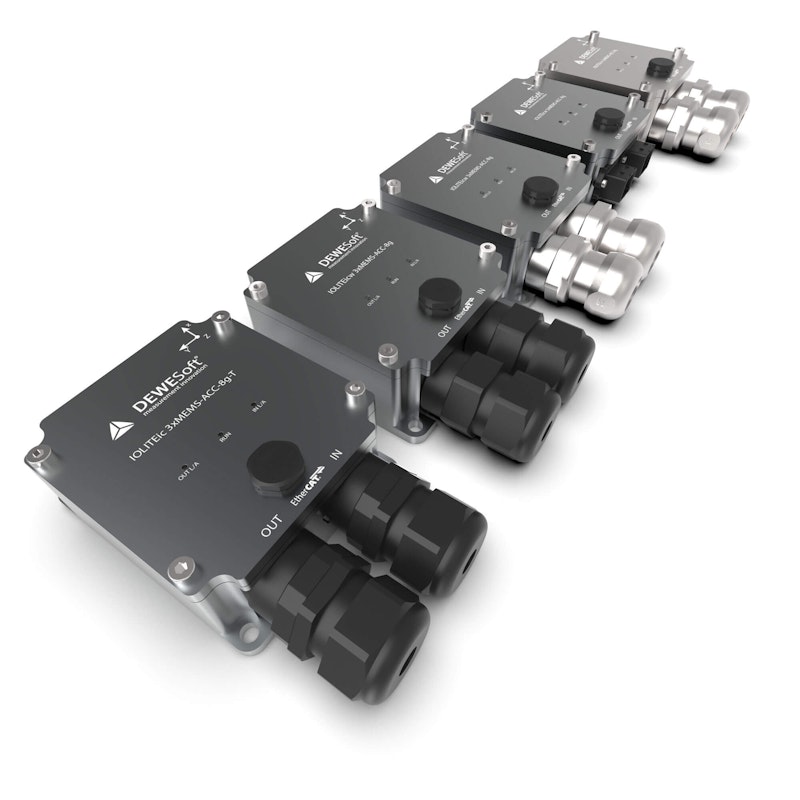

IOLITE® 3xMEMSTriosni MEMS akcelerometri in inklinometri z nizkim šumom

Prilagojene naprave za zajem podatkov za aplikacije za spremljanje stanja konstrukcije. Idealna rešitev glede na ceno in zmogljivost za trajno spremljanje stanja konstrukcij, kot so mostovi, stavbe, antene in stadioni.

Vibracije

Vibracije

Pospešek

Pospešek

Kot

Kot

Temperatura

Temperatura

EtherCAT

EtherCAT

IP67

IP67

Ocena šoka 50g

Ocena šoka 50g

-20°C do +60°C

-20°C do +60°C

IOLITE® 3xMEMS Highlights

Vse v enem

IOLITEi 3xMEMS-ACC je družina naprav za zajem podatkov z integriranim triosnim merilnikom pospeška MEMS, analogno-digitalno pretvorbo in vmesnikom EtherCAT, ki temelji na IOLITEovi modularni platformi naprav DAQ.

Nizka gostota hrupa

Naprave IOLITEi 3xMEMS-ACC imajo zelo nizko raven šuma. IOLITEi 3xMEMS-ACC ima spektralno gostoto šuma 25 µg/√Hz, IOLITEi 3xMEMS-ACC-S pa ima zelo nizko spektralno gostoto šuma 0,7 µg/√Hz. Primerljiv je z najboljšimi merilniki pospeška s kompenzacijo sile v svojem razredu.

Hitrost in potovanje

IOLITEi 3xMEMS-ACC so merilniki pospeška na enosmerni tok, ki lahko merijo statične pospeške od 0 Hz naprej. Programska oprema DewesoftX izračuna hitrost in premik ter statične kote nagibanja in nagibanja iz vrednosti pospeška enosmernega toka.

Popolna sinhronizacija

IOLITE 3xMEMS so naprave, ki temeljijo na EtherCAT, in so med enotami sinhronizirane z natančnostjo 1μs. To je zelo pomembno pri izvedbi operativne modalne analize za razumevanje dinamike struktur (lastne frekvence, modalne oblike in koeficienti dušenja).

Dodeljeni znesek je

Več naprav je mogoče preprosto namestiti in sinhronizirati v velikih strukturah z uporabo kablov CAT6 do 50 m od vozlišča do vozlišča. Uporaba optičnih pretvornikov omogoča tudi vzpostavitev mostov med napravami na razdalji več kot 20 km, pri čemer se ohranja sinhronizacija 1us.

Odlično razmerje med ceno in kakovostjo

Zaradi nizke cene, brezplačne programske opreme, preproste namestitve na terenu in najboljše izbire za spremljanje dinamičnega pospeška, hitrosti, premika in statičnega nagiba je naprava IOLITE 3xMEMS ena od cenovno najugodnejših naprav na trgu.

Splošno obrezovanje

Instrument meri pospešek v oseh X, Y in Z. Programska oprema DewesoftX izračuna hitrost in premik ter statične kote nagiba in nagibanja iz vrednosti pospeška DC.

Vodotesna škatla

Za vse IOLITE 3xMEMS ponujamo popolnoma zatesnjeno ohišje z zaščito IP67.

Vključena programska oprema

Vsi sistemi za zajem podatkov Dewesoft vključujejo nagrajeno programsko opremo za zajem podatkov DewesoftX. Programska oprema je enostavna za uporabo, vendar zelo obsežna in bogata s funkcijami. Vse posodobitve programske opreme so brezplačne in ni skritih licenc ali letnih pristojbin za vzdrževanje.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

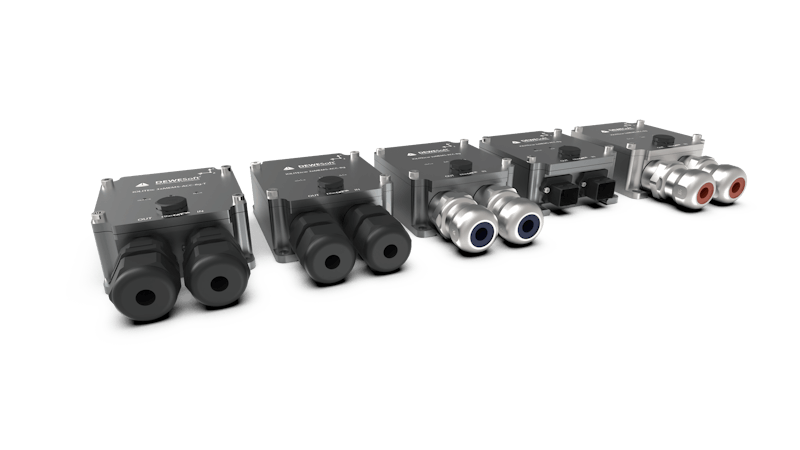

IOLITE 3xMEMS-ACC Pregled

IOLITE 3xMEMS-ACC je integriran senzor za merjenje vibracij, nagiba, hitrosti, premika, nagiba in nagibanja. Pospešek meri triosni merilnik pospeška MEMS, ki je vgrajen v napravo. Merilnik pospeška je trajno pritrjen na mehansko ohišje.

V tej enoti se izvaja tudi analogno-digitalna pretvorba (ADC). S tem se odpravijo motnje iz analognega kabla.

Mikroprocesor naprave prenaša vrednosti pospeška v programsko opremo DewesoftX, ki teče na osebnem računalniku z operacijskim sistemom Windows. Te naprave je mogoče priključiti tudi na kateri koli krmilnik z EtherCAT masterjem. Skaliranje senzorjev je samodejno, z Na voljo so podatki v g ali m/s2.Za uporabnike.

A Notranji temperaturni senzorSenzor, ki je nameščen v napravi, meri temperaturo merilnika pospeška MEMS. Ti odčitki se prikažejo tudi v programski opremi za zajem podatkov DewesoftX kot kanal za spremljanje sistema. Te vrednosti se posodabljajo vsako sekundo.

Enote IOLITE 3xMEMS ACC so prilagojene rešitve za spremljanje stanja struktur. Idealni so za neprekinjeno spremljanje velikih struktur, kot so mostovi, stavbe, antene, stadioni, veliki stroji itd.

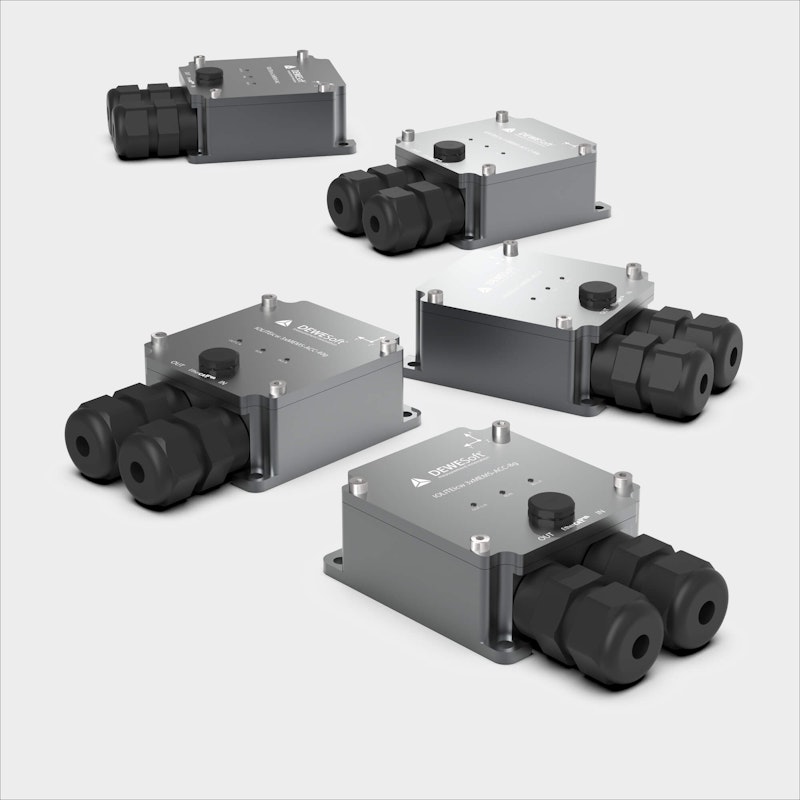

Razpoložljive konfiguracije naprav

Naprave IOLITE 3xMEMS so na voljo v več konfiguracijah:

  • IOLITEi-3xMEMS-ACC-8g: Merilno območje ±2g do ±8g, pasovna širina 0-1000 Hz, frekvenca vzorčenja 4 kS/s, dinamično območje 96 dB in spektralna gostota šuma 25 µg/√Hz.

  • IOLITEi-3xMEMS-ACC-40g: Merilno območje ±10g do ±40g, pasovna širina 0-1000 Hz, frekvenca vzorčenja 4 kS/s, dinamični razpon 96 dB in spektralna gostota šuma 25 µg/√Hz.

  • IOLITEi-3xMEMS-ACC-8g-INC: Enake specifikacije kot IOLITEi-3xMEMS-ACC-8g z vgrajenim inklinometrom.

  • IOLITEi-3xMEMS-ACC-T: Enake specifikacije kot IOLITEi-3xMEMS-ACC-8g z dodatnim priključkom na sprednji strani, na katerega je mogoče priključiti temperaturni senzor.

  • IOLITEi-3xMEMS-ACC-S: Merilno območje ±15 g, pasovna širina 0 ... 460 Hz, frekvenca vzorčenja 1 kS/s, dinamični razpon 137 dB in spektralna gostota šuma 0,7 µg/√Hz.

  • IOLITE-2xMEMS-INC: Statična dvoosna merilna naprava za merjenje naklona. Merilno območje: +-15 stopinj, ločljivost: 0,001 stopinje, relativna natančnost: 0,01 stopinje.

  • IOLITEi-1xMEMS-ACC-Z: Enoosni merilnik pospeška z razponi ±2 g, ±4 g in ±8 g. Zaščita pred vplivi okolja IP20.

  • IOLITEi-1xMEMS-ACC-Z-T: Enake specifikacije kot IOLITEi-1xMEMS-ACC-Z z dodatnim priključkom na sprednji strani za priključitev temperaturnega senzorja.

Vodotesno ohišje IP67 je na voljo za vse konfiguracije.

Porazdeljena arhitektura EtherCAT®

S protokolom EtherCAT® lahko enote IOLITE preprosto porazdeljene v velikih strukturah.. Naprave lahko vključujejo 50 m od križišča do križišča z enim samim kablom med njimi za signal, napajanje in sinhronizacijo.

Zaradi uporabe optičnih pretvornikov lahko tudi na razdaljah, večjih od 20 km med enotami s sinhronizacijo med enotami 1us.

Statični inklinometer za merjenje kotov nagiba in nagibanja

Ponujamo dve različici naprav IOLITE 3xMEMS, ki se lahko uporabljata kot statični dvoosni inklinometer. Naprave se lahko uporabljajo za merjenje kotov nagiba in nagibanja (okoli osi X in Y z navpično postavljeno osjo Z).

  • IOLITEi-3xMEMS-ACC-8g-INC: Iste specifikacije kot IOLITE-3xMEMS-ACC-8g z vgrajenim inklinometrom.

  • IOLITE-2xMEMS-INC: Statična dvoosna merilna naprava za merjenje naklona. Merilno območje: +-15 stopinj, ločljivost: 0,001 stopinje, relativna natančnost: 0,01 stopinje.

Uporabljajo se lahko za statično spremljanje nagiba konstrukcij, na primer mostov, viaduktov, visokih stavb, vetrnih turbin itd. Meri kote nagibanja in nagiba (okoli osi X in Y), pri čemer je os Z postavljena navpično.

Statični dvoosni inklinometer ima naslednje specifikacije:

  • Merilno območje: +-15 stopinj

  • Rešitev: 0,001 stopinje

  • Relativna natančnost: 0,01 stopinje

IOLITEi-3xMEMS-ACC-T za merjenje pospeška in temperature na strukturah

Različica IOLITEi-3xMEMS-ACC-T ima na sprednji strani dodaten priključek M8, na katerega je mogoče priključiti temperaturni senzor. To omogoča preprosto in poceni dodajanje točke za merjenje temperature v aplikacijah za spremljanje na mostovih, vetrnih turbinah in drugih strukturah. S to možnostjo sta na voljo različici IOLITEi (IP20) in IOLITEiw (IP67).

Združljiv je samo namenski temperaturni senzor, ki ga je treba naročiti posebej. Gre za digitalizirano temperaturno tipalo z naslednjimi specifikacijami:

  • Natančnost merjenja: +-0.5 °C

  • Merilno območje: -55 do 125 °C

  • Varstvo okolja: IP66.

Za komunikacijo med senzorjem in napravo 3xMEMS-ACC se uporablja 1-žični protokol. Največja dolžina kabla je 10 m.

Seizmični hrup

Enote IOLITEi 3xMEMS imajo zelo nizko spektralno gostoto šuma. IOLITEi 3xMEMS-ACC-S je opremljen z 0,7 µg/√Hz Spektralna gostota šuma in preostali šum 2µg (RMS) s pasovno širino 100 Hz. Njegova zmogljivost se zlahka primerja z najboljšimi merilniki pospeška Force Balance v svojem razredu.

IOLITEi 3xMEMS-ACC ima naslednje funkcije 25 µg/√Hz Spektralna gostota šuma y 100 µg preostalega hrupa s pasovno širino 50 Hz. Zapisovalnik FFT na desni strani prikazuje preostali šum sistema IOLITEi 3xMEMS-ACC v treh oseh pri hitrosti vzorčenja 100 S/s in dinamičnem območju 96 dB.

Priprava na merjenje gibanja

Čeprav enote IOLITEi 3xMEMS ACC merijo pospešek, se lahko uporabljajo tudi za natančne meritve.Merjenje gibanjaZ dvojnim vključevanjem pospeševanja in ustreznim filtriranjem. S programsko opremo za zajem podatkov DewesoftX je ta naloga zelo preprosta.

V naslednjih poskusih je bilo linearno gibanje sistema IOLITEi 3xMEMS-ACC izmerjeno neposredno z laserskim senzorjem razdalje in izračunano iz izmerjenega pospeška. Rezultati kažejo visoko natančnost tudi pri nizki frekvenci 1,5 Hz.

Preizkušanje in potrjevanje izdelkov

Pri konstrukcijah, kot so mostovi, so stroški popravila ali zamenjave opreme visoki. IOLITE 3xMEMS-ACC je bil zato podvržen obsežnemu testiranju izdelka, da se zagotovi zanesljivo delovanje in skladnost s specifikacijami.

Standardni preskusni postopki vključujejo teste vibracij in temperaturnih ciklov za preverjanje trajnosti in odkrivanje odstopanj v izmerjenem pospešku.

Stalna namestitev na prostem z vodotesnim ohišjem IP67

Enote IOLITE 3xMEMS-ACC so na voljo v zaprtem aluminijastem ohišju s kabelskimi vložki. Ohišje je zasnovano za zunanjo montažo in je popolnoma odporno na vremenske vplive. Skladen je z Zaščitni razred IP67. Enote lahko delujejo v širokem temperaturnem območju od -20 °C in 65 °C.

Kabli so na mestu namestitve speljani skozi kabelske vložke in stisnjeni s konektorji RJ45. Vtičnice RJ45 naprave IOLITE 3xMEMS-ACC so v vodotesnem ohišju. Po namestitvi priključkov lahko pokrov pritrdite na ohišje z O-obročem in štirimi vijaki.

Zunanje ohišje samodejno izpušča zrak, da se tlak v ohišju izenači s tlakom zunanjega zraka, pri čemer voda ne more vstopiti v ohišje. To podaljša življenjsko dobo tesnila in poveča trdnost ohišja.

Shranjevanje v podatkovni zbirki Historian

Napravo za zajem podatkov IOLITE lahko uporabljate za dolgoročno ali neprekinjeno spremljanje. Ta vrsta meritev zahteva učinkovito shranjevanje podatkov. V ta namen ponujamo Storitev Dewesoft Historian. Historian je storitev podatkovne zbirke časovnih vrst, ki temelji na protokolu sporočanja MQTT za internet stvari (IoT).

Historian temelji na odprtokodni podatkovni zbirki InfluxDB in je odlična rešitev za dolgoročno spremljanje. Do podatkov v programu Historian lahko dostopate na dva načina:

  1. Spletne stranke : Kot spletni odjemalec za dostop do podatkov v realnem času, shranjenih v programu Historian, lahko uporabite kateri koli sodobni spletni brskalnik. Rešitev temelji na drugem odprtokodnem projektu, Grafana. Omogoča konfiguriranje popolnoma prilagodljivih pogledov in je odlična rešitev za nadzorne plošče v realnem času.

  2. Namizni odjemalec: Namizni odjemalec je primerek naše nagrajene programske opreme DewesoftX. Omogoča uvoz zgodovinskih podatkov iz podatkovne zbirke Historian in njihovo poglobljeno analizo.

Historian je lahko nameščen na lastnem strežniku ali kot popolnoma upravljana storitev v oblaku.

Obiščite spletno mesto Spletno mesto Dewesoft Historian za več informacij.

Dodatki za namestitev

Te naprave so zaporedno povezane s standardnim omrežnim kablom Ethernet. Priporočljivo je, da je kabel zaščiten (SFTP, CAT5e) in debel vsaj 24 AWG. Kabel mora imeti 4 pare žic. Največja razdalja med vozlišči je 50 metrov.

Za združevanje signalov EtherCAT in napajanja v istem kablu je potreben pasivni repetitor PoE (Power over Ethernet).IOLITE® Power Midspan je industrijski delilnik napetosti z vgrajeno elektroniko za zaščito pred prenapetostjo in motnjami.

Industrijske aplikacije in sistemska integracija

Sistemi, ki temeljijo na strojni opremi za zajem podatkov IOLITE® in programski opremi DewesoftX, so bili nameščeni po vsem svetu za zagotavljanje osnovnih funkcij spremljanja. Eden naših največjih sistemskih integratorjev, podjetje ESSEBI, vključuje triosne MEMS-akcelerometre v sisteme za neprekinjeno spremljanje struktur.

Z akustično zmogljivostjo naprave smo zelo zadovoljni. Omogoča nam analizo stanja. Zelo pomembna nam je razpoložljivost celotne rešitve in programske opreme, ki je popolnoma "plug and play".

Giorgio Sforza, ESSEBI Srl

Mercedes-Benz Informacije

Če želite postati sistemski integrator, se obrnite na nas.Pišite nam.

SOFTWARE

Award-Winning Data Acquisition Software Included for Free

Dewesoftov sistem za zbiranje podatkov vključuje naslednje Nagrajena programska oprema za zbiranje podatkov družbe DewesoftX. Gre za najnaprednejšo in za uporabo najbolj enostavno programsko opremo za beleženje podatkov in obdelavo signalov, ki je na voljo. Programska in strojna oprema delujeta skupaj kot čarovnija. Ponuja preprosto in celovito funkcionalnost za vse naloge testiranja in merjenja.

In najpomembnejša stvar? Dobili boste Doživljenjska brezplačna tehnična podpora in posodobitve programske opreme. Programska oprema se nenehno razvija. Nove glavne različice so izdane vsake tri mesece, nenehno pa se dodajajo nove funkcije, optimizacije in druge izboljšave. Skritih stroškov ni in vedno je brezplačna.

Vključi in uporabljaj

Povezovanje sistemov DAQ in senzorjev ne bi moglo biti hitrejše ali enostavnejše. programska oprema DewesoftX je Samodejna identifikacijaMerilni sistemi in senzorji, povezani s sistemom TEDS, samodejno konfigurirajo parametre kanala. Funkcije, kot so

  • Samodejno testiranje materialov.

  • Senzorji Smarta.

  • Sensordatabas。

  • Razširjena podpora za senzorje TEDS.

  • Pretvorba integriranih enot.

  • Pregled signalov v realnem času.

  • Električna shema.

V nekaj sekundah ste lahko pripravljeni na merjenje. Porabite manj časa za nastavljanje opreme DAQ in delajte učinkoviteje.Čas je denar.

Merjenje in zagotavljanje varnosti

Visoko zmogljive možnosti shranjevanja, več kot Trajna hitrost 500 MB/sTo pomeni, da lahko vedno arhivirate s polno hitrostjo in vam ni treba več skrbeti, da bi izguba podatkov vplivala na vaše teste. S funkcijami arhiviranja v programu DewesoftX lahko:

  • Zbiranje podatkov v realnem času.

  • Hkratno zbiranje analognih podatkov iz instrumentov, videoposnetkov, GPS, vodila CAN in številnih drugih virov.

  • Napredno aktiviranje in opozorila.

  • Pomnilnik za eno ali več datotek.

  • Shranjevanje podatkov v oddaljenih in porazdeljenih omrežjih.

  • Samodejni preskusni postopki.

Čeprav so shranjeni gigabajti podatkov, naša inovativna oblika arhiva zagotavlja, da lahko podatke prenesete in analizirate v trenutku.

Analiza in objava

NVH, strukturno testiranje, analiza zmogljivosti itd.. Pozabite na uporabo več zapletenih računalniških rešitev za beleženje in analizo podatkov, DewesoftX ponuja enotno rešitev za vsa testna in merilna opravila. Naša programska oprema ponuja :

  • Matematika na spletu in zunaj njega.

  • Prilagodljiva vizualizacija v realnem času.

  • Podpora za sinhronizirane videoposnetke.

  • Orodja za ustvarjanje poročil v formatih PDF in Word.

  • Izvozite podatke v številne standardne formate.

  • Brezplačna in neomejena licenca za ogled in analizo shranjenih podatkov.

DewesoftX je namenjen inženirjem za testiranje in ponuja popolno rešitev za testiranje v enostavnem in uporabniku prijaznem paketu.

Brezplačne nadgradnje za celotno življenjsko dobo

Za našo programsko opremo za zbiranje podatkov ponujamo odličen licenčni model brez skritih pristojbin. Vsaka tri mesece je izdana nova glavna različica z novimi funkcijami, izboljšavami zmogljivosti in popravki hroščev brez dodatnih stroškov. Vse posodobitve za naše obstoječe uporabnike so brezplačne.

Neomejen prostor za licence

Naš licenčni model omogoča neomejeno število lokacij za analizo zabeleženih podatkov. Zapisane podatkovne datoteke so osnova za licenco. Datoteke preprosto delite s sodelavci, ki lahko prenesejo programsko opremo in brezplačno analizirajo vse podatke. Dodatne licence niso potrebne.

Brezplačna tehnična podpora

Za nas je stranka na prvem mestu.Brezplačna tehnična podpora po vsem svetuNa voljo sta programska in strojna oprema za naše merilne instrumente. Naša ekipa za tehnično podporo se odzove na vse zahtevke za podporo, da bi jih čim hitreje rešila. Brez dodatnih stroškov je na voljo tudi tehnična podpora na kraju samem v naših lokalnih pisarnah.

Lovedby Many Engineers

Še enkrat hvala za vse nove funkcije, ki so vključene v Dewesoft X programskem paketu. Fantastičen izdelek ki si zasluži, da postane "Microsoft Word" programske opreme za zajem podatkov.

Absolutno uživamo v uporabi vaše opreme za zajem podatkov in njene programske opreme. Oni so za nas Porsche 911 za pridobivanje podatkov (moj sanjski avto / naša sanjska oprema za testiranje).

SIRIUS priporočamo kot odličen inštrument vsem, ki nas vprašajo, kako nam je všeč.

Želel sem vas osebno napisati in povedati, kako navdušen sem nad izdelki Dewesoft. Celotna ekipa Dewesofta me je navdušila kot izjemno veselo, pametno in predano.
