Testiranje vzdržljivosti vozilZajem podatkov o obremenitvah na cesti (RLDA)

A Podatki o cestnem tovornem prometu Sistem za pridobivanje Dewesoft je popoln Rešitev za preskušanje vzdržljivosti vozil za teste vožnje v resničnem svetu ali na testnih poligonih za simulacijo vožnje po cesti. Naše napredne tehnologije DAQ bistveno skrajšajo čas testiranja in zagotavljajo, da so meritve pravilne že prvič.

Vibracije

Naprezanje in stres

Hitrost

Pospešek

Navor

Temperatura

Sila

Pritisk

Zvok

Števec in kodirnik

GPS in GLONASS

Inercialne platforme

Žiroskop

Usmerjenost

Video

Visokohitrostni video

Toplotni video

Vodilo CAN

CAN FD

OBDII

J1939

XCP/CCP

FlexRay

Kistler KiRoad

Analogni izhod

Baterija

Galvanska izolacija ±1000 V

TEDS združljiv

-40°Cs do +85°C

IP67

Testiranje vzdržljivosti vozil Highlights

Priključitev katerega koli senzorja

Povezati je mogoče praktično vse analogne, števčne in digitalne senzorje ter pridobljene podatke sinhronizirati na mikrosekunde natančno. Merite vibracije, napetosti in obremenitve, napetosti itd.

Enostavna integracija krmilnika MTS

Vsak sistem za zajem podatkov SIRIUS, ki je opremljen z vmesnikom EtherCAT, lahko z vmesnikoma EtherCAT in USB vzporedno zagotavlja podatke v realnem času nadzornemu sistemu tretje osebe (MTS) in podatke polne hitrosti programski opremi Dewesoft X.

Drugi viri podatkov

V istem sistemu je mogoče dodatno sinhronizirano zajemanje drugih virov - CAN, CAN FD, GPS, GYRO, OBDII, J1939, FlexRay, XCP/CCP, video itd.

Visokokanalni sistemi DAQ

Sistem je mogoče enostavno razširiti od 8 do 1000 kanalov.

Visoka izolacija

Vsi vhodi imajo visoko ±1000 V galvansko izolacijo med kanali in med kanali ter zemljo, da se preprečijo zemeljske zanke in ohrani najvišja kakovost signala.

Hitrost vzorčenja do 1MS/s

Analogni vhodi so na voljo s hkratno hitrostjo vzorčenja do 1 MS/s na kanal.

Visoka dinamika 160 dB

Naš najzmogljivejši vodoodporni SIRIUS ponuja dvojni 24-bitni ADC z visokim dinamičnim razponom 160 dB v časovnem in frekvenčnem območju.

Filter proti izravnavi

Vsi vhodi omogočajo visokokakovostno 24-bitno vzorčenje brez aliasinga.

Podpora za senzor TEDS

Naši sistemi za zajem podatkov uporabljajo tehnologijo senzorjev TEDS v skladu s standardom IEEE 1451.4. Senzorji, opremljeni s sistemom TEDS, se samodejno prepoznajo in konfigurirajo v naši programski opremi, kar privzeto omogoča ničelno konfiguracijo.

En sistem DAQ za cestno in laboratorijsko testiranje

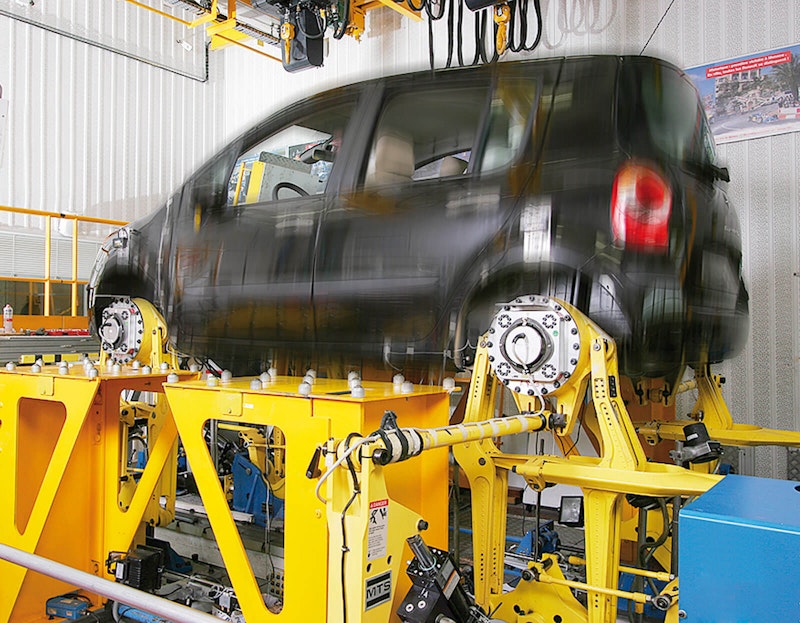

Sistem R8rt in modularni sistem SIRIUS se lahko uporabljata za snemanje podatkov na resničnih cestah ali poligonu, v laboratoriju pa tudi za predvajanje posnetih podatkov na cestnem simulatorju. Vključena podrejena vrata EtherCAT lahko v realnem času posredujejo podatke kateremu koli glavnemu krmilniku EtherCAT. Rešitev omogoča zelo enostavno integracijo s simulatorjem ceste MTS z enim samim kablom.

Dodatna analiza

Možnost združevanja različnih aplikacij in analiz z istim sistemom. Dinamika vozil, analiza zgorevanja, vibracije itd. je le nekaj aplikacij, ki jih je mogoče združiti z isto rešitvijo v eni sinhronizirani podatkovni datoteki.

Izvoz podatkov

Programska oprema izvaža podatke v več formatih, kot je RPC III, za uporabo s testnimi sistemi ali za dodatno naknadno analizo v programih Matlab, Excel, Diadem, FlexPro, FAMOS, UNV in drugih.

Vključena programska oprema

Vsi sistemi za zajem podatkov Dewesoft vključujejo nagrajeno programsko opremo za zajem podatkov DewesoftX. Programska oprema je enostavna za uporabo, vendar zelo obsežna in bogata s funkcijami. Vse posodobitve programske opreme so brezplačne in ni skritih licenc ali letnih pristojbin za vzdrževanje.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

Pregled preskušanja trajnosti

Pridobivanje podatkov o obremenitvi na cesti (RLDA) je odlična metoda za merjenje natančnega odziva vozila. Upošteva vse vrste bistvenih parametrov vozila in vožnje, kot so masa, vztrajnost, zračni in kotalni upor, značilnosti ceste, obremenitve motorja in hitrost vozila. Ti podatki o obremenitvi na cesti se uporabijo za izpeljavo cilj vzdržljivosti.

Sistem za zbiranje podatkov o obremenitvi cestišča lahko beleži podatke med dejanskimi preskusnimi vožnjami v ekstremnih razmerah. Različne pametne tehnologije zagotavljajo, da se izognemo ponovnim vožnjam in močno skrajšamo čas testiranja.

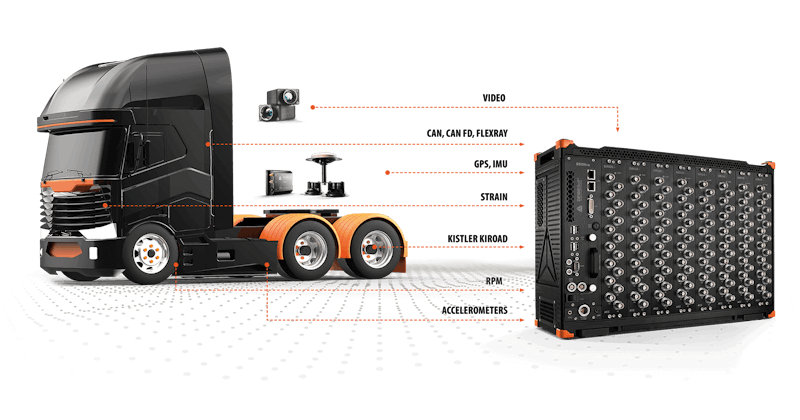

Naš sistem za pridobivanje cestne obremenitve je mogoče razširiti na na tisoče kanalov in lahko snema analogne, digitalne, števčne, CAN, CAN FD, XCP/CCP, FlexRay, video, GPS in številne druge podatkovne vire, vse v eni sami škatli z popolna sinhronizacija. Skoraj katero koli tipalo lahko priključite in pridobite med vožnjo.

Sistem je zelo enostaven za namestitev in konfiguracijo ter je pripravljen v nekaj sekundah po namestitvi senzorjev. Visoko zanesljiva in izpopolnjena strojna oprema DAQ omogoča meritve brez skrbi.

Kompaktni sistemi za zbiranje podatkov "vse v enem

Linija instrumentov za zajem podatkov R8 ponuja veliko število kanalov v zelo kompaktnem in robustnem ohišju. Poleg tega ima vgrajeno beleženje podatkov SSD in zmogljiv računalnik za obdelavo podatkov v enem samem ohišju. Sistem se lahko napaja neposredno iz akumulatorja vozila in/ali je lahko po želji konfiguriran z notranjo litij-ionsko baterijo visoke zmogljivosti za največjo zanesljivost.

Sistem je mogoče konfigurirati z do 128 analognimi kanali, 64 števčnimi kanali, 192 digitalnimi kanali, 8 priključki CAN, 100 Hz senzorjem GPS in 64 analognimi izhodi.

Programska oprema Dewesoft X omogoča dodatno zajemanje podatkov iz sistemov CAN, CAN FD, XCP/CCP, FlexRay, GPS in inercialnih merilnih enot, več videokamer, žiroskopskih platform in senzorjev kolesne sile - Kistler KiRoad.

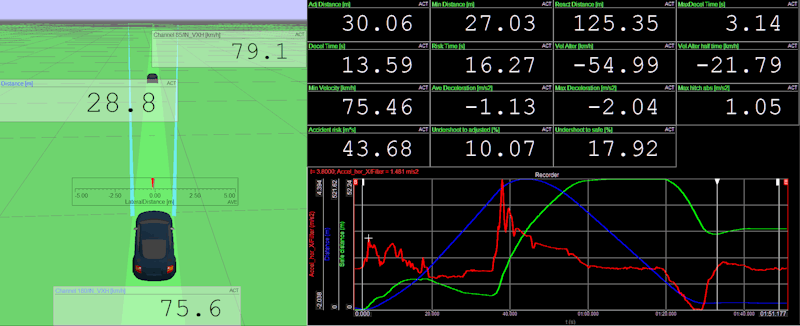

Zmogljiva programska oprema za zajem podatkov

Nagrajena programska oprema Dewesoft X zagotavlja zmogljive in za uporabo preproste funkcije merjenja in analize:

samodejno zaznavanje senzorjev s sistemom TEDS,
podatkovna zbirka senzorjev,
samodejno pretvorbo enot,
samodejno uravnoteženje senzorjev,
kalibracijo bočnika za hitro preverjanje merilne verige mostnih ojačevalnikov,
zmogljive možnosti shranjevanja - neprekinjeno, sproženo ob dogodkih itd.
shranjevanje neobdelanih podatkov,
spletna vizualizacija in preverjanje,
zmogljive funkcije za analizo in izvoz podatkov v več standardnih formatov datotek.

Digitalni vmesnik s preskusnimi napravami za preskušanje trajnosti tretjih oseb

Sistema R8rt in SIRIUS DAQ vključujeta dva podatkovna vmesnika EtherCAT in USB. Sistemi DAQ lahko prenos podatkov v realnem času v nadzorni sistem tretje osebe. in vzporedno zapisujte podatke pri polni hitrosti v programsko opremo Dewesoft X. Zaradi tega je naš sistem za zapisovanje trajnosti edinstven in omogoča, da se sistem DAQ uporablja neposredno v krmilni zanki in hkrati kot naprava za zapisovanje DAQ.

Sistemi DAQ lahko pridobljene vzorce v digitalni obliki posredujejo krmilju preskusne naprave (kot je simulator ceste MTS), če ta podpira vmesnik EtherCAT. To močno zmanjša stroške za stranko, saj rešitev zahteva le en kabel od naših sistemov DAQ do krmilnika preskusne mize. Prav tako odpravlja potrebo po analogni vhodni stopnji visoke ravni na strani krmilnika. Premaknite fotografijo desno in si oglejte število kablov, ki so bili odpravljeni pri eni od naših strank z zamenjavo obstoječega sistema z našim instrumentom R8rt.

Prijavnica - Integracija cestnega simulatorja MTS

Preberite aplikacijsko opombo "Zapisovalnik podatkov o obremenitvi na cesti in kondicioniranje signalov za preskusno mizo MTS" in si oglejte, kako lahko Dewesoftov sistem DAQ zmanjša stroške preskusa vzdržljivosti na terenu in v laboratoriju tako preprosto, kot je vožnja s kolesom.
