Analiza torzijskih vibracijMerjenje kotnih vibracij vrtečih se gredi

Torzijske in rotacijske vibracije so pogosto vir težav in okvar na rotirajočih gredeh. Naše rešitve za torzijsko in rotacijsko analizo vibracij so v kombinaciji z našimi rešitvami za pregledovanje učinkovitosti idealna orodja za odpravljanje težav pri rotacijskih gredeh, ročičnih gredeh in menjalnikih v avtomobilski, industrijski in energetski industriji.

IEPE

Napolniti

Napetost

Vibracije

Pospešek

Števec in kodirnik

RPM

Navor

Vodilo CAN

CAN FD

OBDII

J1939

XCP/CCP

FlexRay

Video

Visokohitrostni video

GPS in GLONASS

Analiza torzijskih vibracij Highlights

Enostavna nastavitev senzorja

Matematični modul podpira vse vrste senzorjev. Tip senzorja je lahko na obeh koncih rotorja popolnoma različen. Tehnologija SuperCounter zagotavlja ločljivost 10 nanosekund pri določanju kota vrtenja in hitrosti.

Dostop do vseh podatkov

Vsi podatki, kot so referenčni kot, kot vrtenja posameznega senzorja, hitrosti in pospeški, torzijski kot in hitrost, so takoj na voljo za napredno analizo.

Napredna matematika

Na voljo so različni vhodni filtri in filtri enosmernega vrtilnega toka ter možnost vnosa razmerja vrtilne hitrosti za analizo menjalnika.

Integracija sledenja naročil

V tesni povezavi s sledenjem naročilom je na voljo napredna analiza podatkov, ki temelji na enakih kotnih senzorjih kot vir frekvence,

Vključena programska oprema

Vsi sistemi za zajem podatkov Dewesoft vključujejo nagrajeno programsko opremo za zajem podatkov DewesoftX. Programska oprema je enostavna za uporabo, vendar zelo obsežna in bogata s funkcijami. Vse posodobitve programske opreme so brezplačne in ni skritih licenc ali letnih pristojbin za vzdrževanje.

Dewesoftova kakovost in 7-letna garancija

Izkoristite naše 7-letna garancija. Naši sistemi za zbiranje podatkov so izdelani v Evropi po najvišjih standardih kakovosti. Nudimo brezplačno tehnično podporo, usmerjeno k strankam. Vaša naložba v Dewesoftove rešitve je zaščitena več let.

Kaj so rotacijske in torzijske vibracije

Torzijske vibracije so . kotne vibracije predmeta, običajno gredi, vzdolž njenega os vrtenja. Gre za mehanske vibracije, ki jih povzročajo časovno spremenljivi navori, ki se nalagajo na sicer enakomerno hitrost vrteče se gredi. V avtomobilski tehniki so torzijske vibracije predvsem posledica nihanja izhodne moči motorja.

Torzijske vibracije se ocenjujejo kot sprememba vrtilne hitrosti v ciklu vrtenja. Spremembe števila vrtljajev običajno povzroča grob pogonski navor ali spreminjajoča se obremenitev.

Rotacijske vibracije je preprosto dinamična komponenta hitrost vrtenja. Če izmerimo hitrost vrtenja gredi z veliko natančnostjo, bomo opazili, da je na nekaterih območjih zagona veliko odstopanje hitrosti vrtenja. To je posledica kotnega nihanja, ki preseže kotno lastno frekvenco gredi. Izračunamo jo tako, da odrežemo enosmerno komponento vrtilne hitrosti ali kot vrtenja

Na raven torzijskih vibracij vplivajo številni parametri, kot so lastnosti materiala in pogoji delovanja, na primer temperatura, obremenitev, število vrtljajev na minuto itd.

Pregled sistema za torzijske vibracije

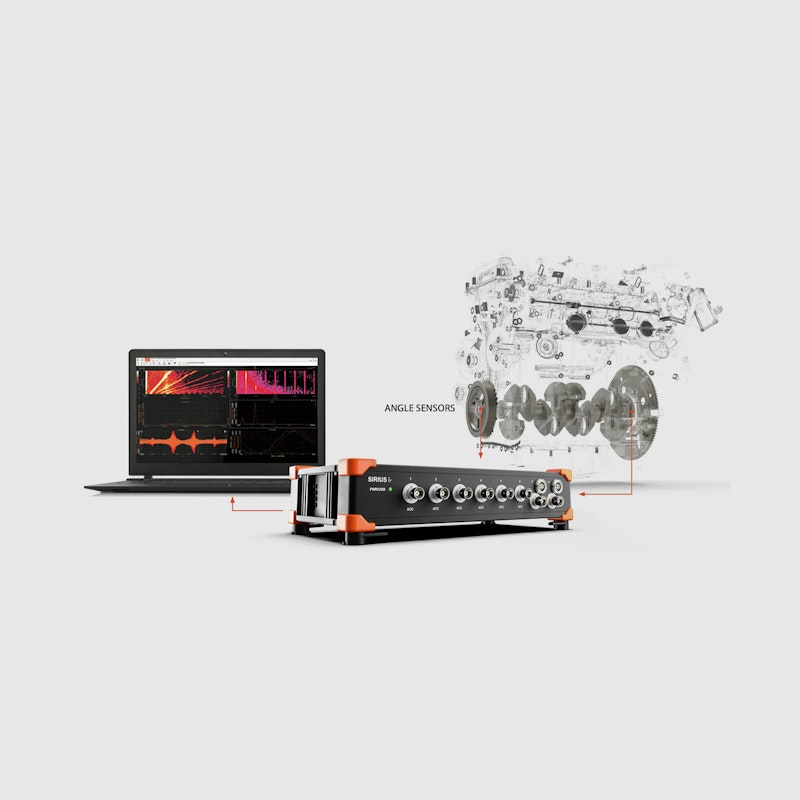

Naši sistemi za zajem podatkov za zbiranje podatkov za torzijsko analizo vibracij ponujajo zelo prilagodljive konfiguracije kanalov in enostavno priključitev senzorjev. Z napredno podporo za senzorje TEDS in integriranimi pametnimi tehnologijami DAQ bosta nastavitev senzorjev in konfiguracija kanalov takojšnja, meritve pa boste lahko začeli izvajati v nekaj minutah.

Nagrajena programska oprema za zajem podatkov Dewesoft X že vključuje vnaprej določen prikaz za torzijske vibracije. Samo zaženite stroj in podatki ter rezultati se bodo začeli prikazovati na zaslonu v realnem času. Vizualne prikaze je mogoče poljubno konfigurirati, zato lahko prikaz kadar koli spremenite v spletu ali brez povezave. Priključite preprosto spletno kamero in poleg izmerjenih podatkov boste imeli sinhroniziran videoposnetek merjenega stroja.

Enostavna vgrajena orodja za poročanje in obsežne funkcije za izvoz datotek vam bodo omogočile hitro ustvarjanje poročil PDF ali po potrebi izvoz podatkov v program Excel, Matlab ali druge podprte pakete SW za nadaljnjo analizo.

Povezava katere koli vrste senzorja kota z DAQ

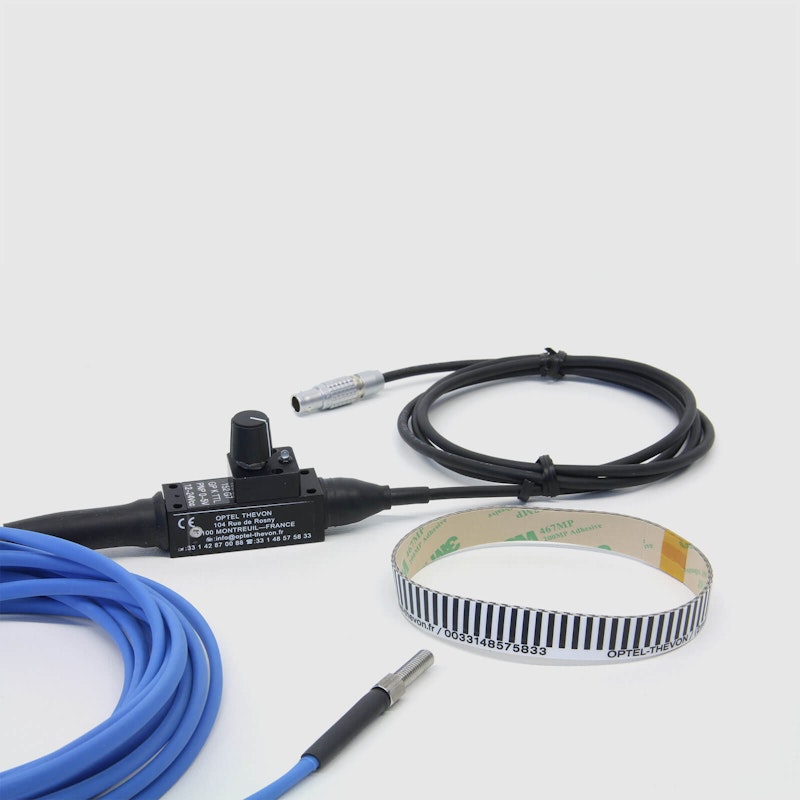

Torzijske in rotacijske vibracije se lahko merijo z senzor za enkoder (do 3600 impulzov na obrat) ali poseben senzor (CA-RIE-360/720), ki ima nižjo ločljivost (do 720 impulzov na obrat), vendar je veliko manj občutljiv na vibracije, ki bi lahko poškodovale standardne enkoderje.

Nekateri zelo značilni senzorji so že vnaprej določeni v programski opremi Dewesoft X DAQ. Če vaš tip ni naveden, lahko v urejevalniku senzorjev določite svoj senzor. Upoštevajte, da mora biti za modul za torzijske vibracije senzor bodisi Kodirnik ali tip CDM.

Podprti so različni kotni senzorji:

Kodirniki
CDM z ničelnimi impulzi ali brez njih (zobnik)
Senzor traku Zebra (tahometer in samodejno zaznavanje vrzeli)
Senzorji z manjkajočimi zobmi (npr. 60-2)

SuperCounters®: natančno merjenje hitrosti in kotov s senzorji in števci

Dewesoftov sistem za zbiranje podatkov uporablja patentirano, zaščiteno tehnologijo, imenovano Super števec®.

Vhodni števec omogoča merjenje hitrosti in kota stroja. V nasprotju s standardnimi števci, ki po vzorčenju ustvarijo le celoštevilske vrednosti (npr. 1, 1, 1, 2, 2, 3, 4), lahko vhodni števec Dewesoft SuperCounter določi natančne vrednosti, kot so 1,37, 1,87, 2,37 itd.Popolnoma sinhroniziran čas in amplituda.

V ta namen se za merjenje natančnega časa naraščanja uporablja izbirni števec. Časovna baza vhoda našega super števca je 102,4 MHz, neodvisno od trenutne frekvence vzorčenja analognega signala.

Merilni vhodi so popolnoma sinhronizirani. Skupaj z analognimi signali, vodilom CAN in drugimi viri podatkov so na voljo preproste aplikacije, kot so izravnava, pozicioniranje dela in torzijske vibracije.

Izhodni kanali za torzijski izračun

Dewesoft X modul za torzijske vibracije samodejno izračuna več različnih parametrov. Izračune je mogoče opraviti na spletu v realnem času ali brez povezave na shranjenih podatkih RAW.

Rotacijski kot: filtrirana vrednost kota vibracij.
Hitrost vrtenja: filtrirana vrednost vibracij hitrosti.
Torzijski kot: dinamični torzijski kot, ki je razlika kotov med senzorjem 1 in senzorjem 2.
Torzijska hitrost: razlika v kotni hitrosti od senzorja 1 do senzorja 2.
Referenčni kot osi X: referenčni kot, ki je vedno od 0 do 360 in se lahko uporablja kot referenca v kotnih diagramih XY.
Pogostost: v enotah RPM.

Vhodni filter in rotacijski filter za enosmerni tok

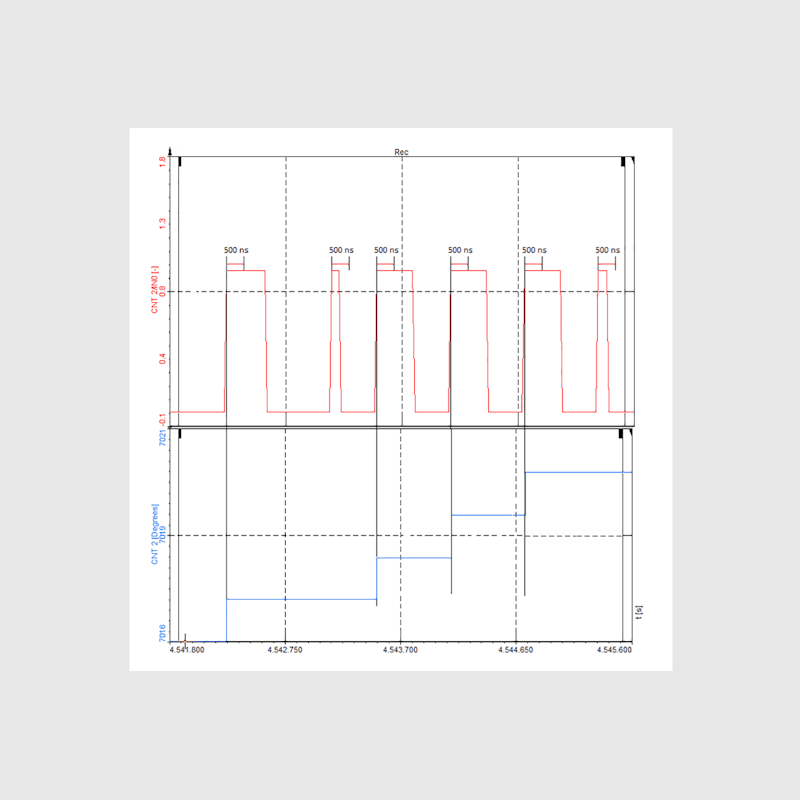

Vhodni filter je potreben za preprečevanje motenj in konic v impulzni signal digitalnega kodirnika. Nastavite ga lahko od 100ns do 5us, optimalna nastavitev pa se izračuna.

Rotacijski DC-filter je treba nastaviti tako, da odreže enosmerno komponento vrtljajev. Filter moramo nastaviti tako, da vključuje vse želene frekvence, vendar ne prenizko, sicer bomo imeli na izhodnem signalu statična enosmerna odstopanja. Nastavite ga lahko od 0,1 do 10 Hz. Zagotoviti morate, da najnižje število vrtljajev ne bo filtrirano!

Konfiguracije referenčne krivulje

Zelo pomembna je sredinska namestitev. Izostreno montažo in nestabilne impulze kodirnika lahko v programu Dewesoft X kompenziramo z uporabo referenčne krivulje.

Vendar je treba motorju odvzeti obremenitev - mora biti prostega teka. V nasprotnem primeru bi izničili tudi vibracije, ki jih želite analizirati. Ko stroj teče v prostem teku brez pravih torzijskih vibracij, pritisnite gumb "Set".
