Spremljanje stanja strojevSpremljanje vibracij za menjalnike, ventilatorje, motorje, črpalke itd.

Spremljanje na podlagi stanja (CBM)

Spremljanje stanja strojev (ali spremljanje na podlagi stanja - CBM) je postopek spremljanja pogojev v kritičnih strojih med delovanjem (vibracije, temperatura itd.), da bi ugotovili pomembno spremembo, ki kaže na nastajajočo napako ali motnjo v delovanju. Je glavni sestavni del napovednega vzdrževanja.

Dewesoft je vodilni ponudnik vrhunskih sistemov za zajem podatkov (DAQ) in programske opreme DAQ, ki pokriva testne in merilne aplikacije v različnih panogah. Ponujamo tudi nizkocenovne, visoko zmogljive, popolnoma porazdeljeni in za uporabo enostavni sistemi za spremljanje stanja strojev. za spremljanje stanja.

Rešitev je primerna za aplikacije, kot so stalno spremljanje stanja menjalnikov, ventilatorjev, motorjev, puhal in drugih vrtečih se strojev v avtomobilski industriji, rudarstvu, industriji celuloze, papirja, železa, jekla, kemične industrije, cementa, nafte in plina, upravljanja objektov in proizvodnje energije.

Ta stroškovno učinkovita rešitev omogoča lastnikom proizvodnih obratov, da začnejo stalno spremljati kritično opremo z visoko donosnostjo naložbe. Na koncu pomaga zmanjšati izpade proizvodnje, zniža stroške vzdrževanja in popravil ter poveča dobičkonosnost podjetja.

Katere parametre lahko merimo in opazujemo?

• Spremljanje temperature

• Spremljanje vibracij

• Spremljanje napetosti

• Spremljanje tlaka

• Spremljanje hitrosti vrtenja

• Spremljanje sile

Katere napake lahko odkrijemo?

• Napake ležajev

• Pregrevanje

• Neuravnoteženost gredi

• Samostojna montaža

• Okvara zobnika

• Neustrezna nastavitev bremena

• ekscentričnost statorja

• Druge katastrofalne okvare stroja

Porazdeljena strojna oprema

Dewesoft ponuja najnovejšo strojno opremo za spremljanje stanja strojev.

Rešitev je zasnovana za aplikacije, pri katerih so ključnega pomena porazdeljene meritve neomejenega števila popolnoma sinhroniziranih meritev vibracij in temperature ter pri katerih imajo stroški pomembno vlogo.

Robustne in za konfiguracijo preproste naprave zagotavljajo hitro namestitev in nizke zahteve po vzdrževanju. Rešitev omogoča, da se naprava DAQ približa senzorju, kar odpravlja dolge analogne kable in s tem zmanjšuje šum in stroške.

Sistemi za zbiranje podatkov IOLITE

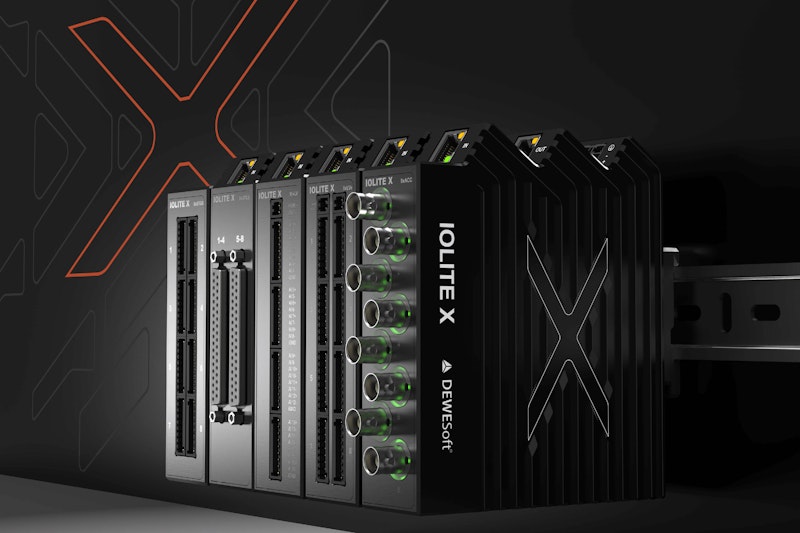

IOLITE X so naša nova generacija porazdeljenih naprav DAQ za različne senzorje za spremljanje stanja (vibracije, napetost itd.). Povezati in distribuirati jih je mogoče prek standardnega omrežja TCP/IP, omogočajo pa tudi sinhronizacijo PTP v2. Te enote so z možnostjo izvajanja matematičnih izračunov in shranjevanja podatkov neposredno v napravi ali pošiljanja podatkov prek omrežja na oddaljeno mesto, zato so popolnoma primerne za večino nalog spremljanja stanja. S frekvenco vzorčenja do 200 kHz so enote IOLITE X odlične tudi za meritve dinamičnega kondicioniranja signalov, pri katerih je treba podatke vzorčiti hitro in kritične izračune izvajati v realnem času.

IOLITE EtherCAT je naša družina merilnih naprav z eno- ali večkanalnim splošnim zajemom podatkov s širokim naborom tipov vhodov z 24-bitna ločljivost in . Hitrost vzorčenja 20 kS/s. Na voljo je več vhodno-izhodnih modulov za merjenje napetosti, toka, tenzometra, vibracij (IEPE in MEMS), temperature - univerzalni termočlen in RTD, digitalni vhod/izhod in še več. Naprave je mogoče enostavno verižno povezati z enim samim ethernetnim kablom z razdaljo do 50 m med vozlišči. Komunikacija EtherCAT zagotavlja popolno sinhronizacijo med napravami.

Stojalo IOLITE (R8, R8R in R12) so zasnovane za aplikacije, kjer je potrebno večje število kanalov na istem mestu, hkrati pa so del širšega merilnega omrežja EtherCAT. Vse stojalne enote imajo sekundarno vodilo EtherCAT, ki se lahko uporablja za vzporedni izpis podatkov v realnem času v nadzorni in zaščitni sistem tretje osebe.

Robustni sistemi za zbiranje podatkov KRYPTON

Naprave KRYPTON DAQ so enokanalne in večkanalne merilne naprave v robustnem, vodotesnem in na visoke temperature odpornem ohišju. Te naprave so kot nalašč za uporabo v zahtevnih okoljih, kjer pogoji zahtevajo visoko odpornost na udarce in vodotesnost. Naprave je mogoče med seboj verižno povezati z enim samim robustnim kablom s priključki Lemo za napajanje, podatke in sinhronizacijo. Naprave KRYPTON so namenjene uporabi v najtežjih okoljih, hkrati pa se prilegajo isti verigi EtherCAT kot naprave IOLITE.

Aplikacije za spremljanje stanja

Dewesoftova rešitev za spremljanje stanja je idealna za več aplikacij v:

• Celuloza in papir: Pihalniki, transportni trakovi, drobilniki, razvrščevalniki sekancev, rafinerije, tlačna sita, vijačni transporterji, mešalniki, nadzor nip, polsteni valji itd.

• Železo in jeklo: Stroji za ravnanje s surovinami, transportni trakovi, razkladalniki ladij, obrati za galvanizacijo, stroji za predelavo skladov, stroji za kontinuirano litje, žerjavi, valjarne, stroji za žarjenje, pa tudi črpalke, ventilatorji in menjalniki itd.

• Avtomobilska industrija: vetrni tuneli, enote za obdelavo zraka in črpalke v lakirnicah ter stiskalnice in prenosne stiskalnice itd.

• Cement: Drobilniki, menjalniki, transportni trakovi, separatorji, ventilatorji, mlini za surovine, kroglični mlini, dvigala in puhala.

• Industrijski obrati in naprave: Menjalniki, UPS, AC, elektromotorji, ventilatorji, črpalke.

Programska oprema za spremljanje stanja

Programska oprema za spremljanje stanja strojev Dewesoft je edinstvena na trgu. Združuje programsko opremo za odjemalce za osebne računalnike s funkcijami za poglobljeno analizo stanja strojev, ki so pomembne za strokovne inženirje PdM. Prav tako ponuja visoko raven spletna programska oprema sloj s pregledom podatkov o stanju stroja, ki je primeren za hitro sprejemanje odločitev, in podatkovno zbirko časovnih vrst Historian za trajno shranjevanje podatkov.

Dewesoftov uporabniški vmesnik programske opreme za spremljanje stanja strojev je preveden v vse glavne jezike - angleščino, španščino, portugalščino, kitajščino, japonščino, korejščino, nemščino, italijanščino, francoščino, ruščino in druge.

Preberite več o programski opremi za spremljanje stanja strojev Dewesoft.

Analiza ležajev in zobnikov

Pospeševanje ovojnice je učinkovita tehnika, ki se uporablja za demodulacijo visokofrekvenčnih pospeškov v značilne frekvence, povezane z napakami ležajev in vzorci zobniških mrež. To omogoča odkrivanje napak, kot so razpoke, obraba in neskladja v komponentah vrtečih se strojev.

Dewesoftova programska oprema vključuje obsežno baza podatkov o ležajih ki vsebuje široko paleto modelov ležajev, kar olajša analizo določenih ležajev. Podatkovna zbirka je v celoti prilagodljiva, tako da lahko uporabniki po potrebi dodajajo nove ležaje, kar zagotavlja prilagodljivost za različne aplikacije.

Programska oprema samodejno prepozna kritične frekvence v spektru, kot so napake na notranji in zunanji tekalnici, frekvence prehoda kletke in frekvence zobniške mreže. Te frekvence so poudarjene za vsak del ležaja ali zobniškega sistema, kar olajša ugotavljanje morebitnih težav in zagotavlja pravočasno vzdrževanje.

Ta napredna diagnostična zmogljivost pomaga izboljšati zanesljivost stroja, skrajšati čas izpada in podaljšati življenjsko dobo vrtečih se komponent.

Neprekinjeno in sprotno spremljanje pri zagonu/spuščanju obale

Spletna stran modul programske opreme za sledenje naročilom podpira obe tipični vrsti analiz:

• Neprekinjeno - konstantni vrtljaji na minuto

• Zagon/spuščanje - povečevanje/zmanjševanje števila vrtljajev med postopki zagona in zaustavitve stroja

Programska oprema za spremljanje samodejno zazna način delovanja in zagotavlja podatke v domeni reda v času med neprekinjenim delovanjem in v številu vrtljajev med zagonom in zmanjšanjem hitrosti.

Vrednosti amplitude reda v času ali nad RPM se lahko izločijo v lastnih kanalih, ki se lahko uporabijo za nadaljnje izračunavanje.

Dewesoft Historian - Shranjevanje podatkovne zbirke

Spletna stran Programski paket Historian zagotavlja zbirka podatkov o časovnih vrstah za dolgoročno shranjevanje podatkov. Podatkovna baza se lahko nahaja lokalno, na oddaljenem strežniku ali v oblaku. Rešitev temelji na Podatkovna zbirka časovnih vrst InfluxDB odprtokodni projekt.

Program Historian ponuja več uporabnih funkcij za vaše zgodovinske podatke:

• Neobdelani in zmanjšani podatki: medtem ko so neobdelani podatki vedno shranjeni v merilni enoti za poglobljeno analizo, ima Historian vlogo dolgoročnega shranjevanja zmanjšanih podatkov v podatkovni zbirki v oblaku.

• Varnost podatkov in ponovno pošiljanje: če se povezava med merilno opremo in zbirko podatkov izgubi, se podatki varno shranijo lokalno v merilni enoti in se nato ponovno pošljejo v zbirko podatkov, ko je povezava na voljo.

• Trendi in analiza: Zgodovinske podatke je mogoče vedno priklicati in naložiti iz podatkovne zbirke Historian ter jih uporabiti za analizo trendov ter poglobljeno analizo in ugotavljanje osnovnih vzrokov.

Analiza oktavnega pasu

Analiza oktavnega pasu se uporablja za spremljanje stanja na podlagi zvočnega odtisa stroja v širokem frekvenčnem območju. Dewesoftova rešitev za analizo octave izpolnjuje vse specifikacije IEC in ANSI razreda I za oktavne filtre.

Osnovne funkcije analize oktavnih pasov:

• Prava oktavna analiza

• Sintezna analiza

• Ločljivost do 1/24 oktave

• Frekvenčno uteževanje zvoka

• Povprečenje frekvence

Torzijske in rotacijske vibracije

Torzijske vibracije so pogosto vir težav in napak na dolgih gredeh. Spletna stran rotacijske in torzijske vibracije omogoča poglobljeno analizo obnašanja torzijskega kota med dvema koncema gredi in vibracij vrtilne hitrosti.

• Enostavna nastavitev senzorja; ni potrebe po istem tipu senzorja na obeh straneh

• Dostop do vseh podatkov: rezultati se uporabijo pri nadaljnjem izračunu.

• Napredna matematika: vhodni filtri, rotacijski DC filtri

• Analiza sledenja naročilom integracija

Integracija v programsko opremo tretje osebe za podjetja

sistemi SCADA, CMMS ali ERP lahko povežete s storitvijo Dewesoft Historian prek protokola za pošiljanje sporočil MQTT ali neposredno s podatkovno zbirko InfluxDB prek njenega API.

Zgodovinar deluje kot posrednik MQTT, ki omogoča pretok podatkov v tretjo stranko. Odjemalec MQTT.

Podatkovna baza InfluxDB zagotavlja dobro dokumentiran odprt API, ki ga je enostavno izvajati in omogoča dostop do zgodovinskih podatkov, običajno za vključitev v programsko opremo za strojno učenje.
