Nuevo módulo IOLITE TH-HS - entrada universal de termopar de alta velocidad

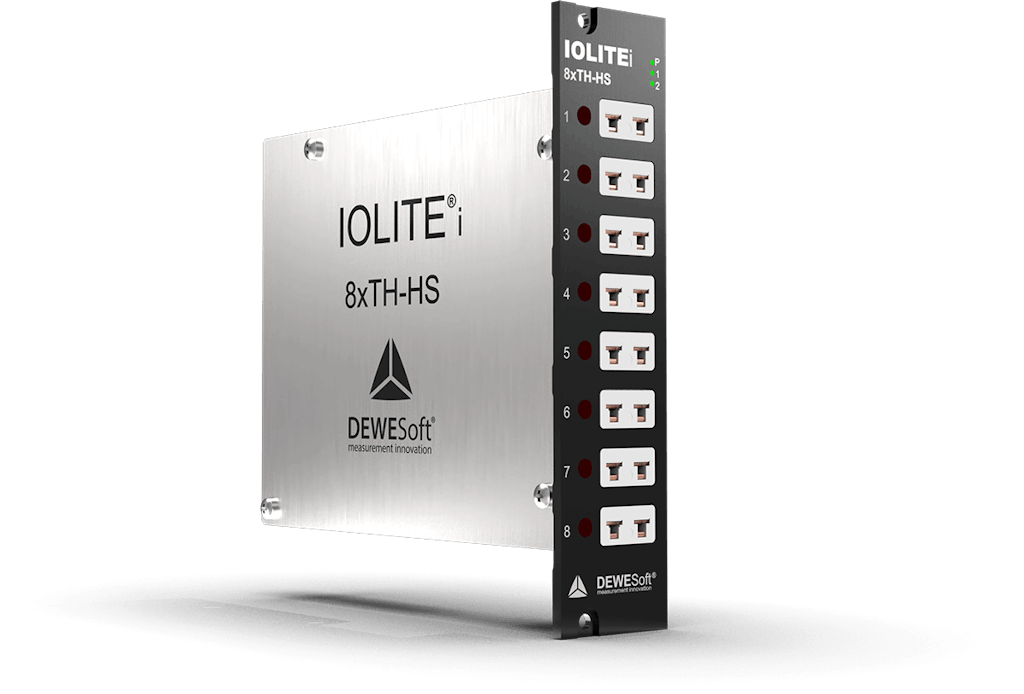

El IOLITEir-8xTH-HS es una nueva versión del módulo de temperatura de termopar IOLITE de 8 canales. Es un dispositivo DAQ aislado de canal a canal para mediciones de temperatura de termopar que utiliza entradas universales de termopar: K, J, T, R, S, N, E, C, B.
El propósito principal de este dispositivo es abordar la creciente necesidad de mediciones de temperatura estables en un entorno hostil de EMC, por ejemplo, en el estator de un motor eléctrico o cerca de inversores. El nuevo módulo no solo mejora la inmunidad EMC de la unidad anterior en el lado digital, sino que también utiliza un filtro antialiasing analógico nítido (3er orden, -3dB @ 1kHz) y filtros FIR digitales para eliminar las frecuencias no deseadas.

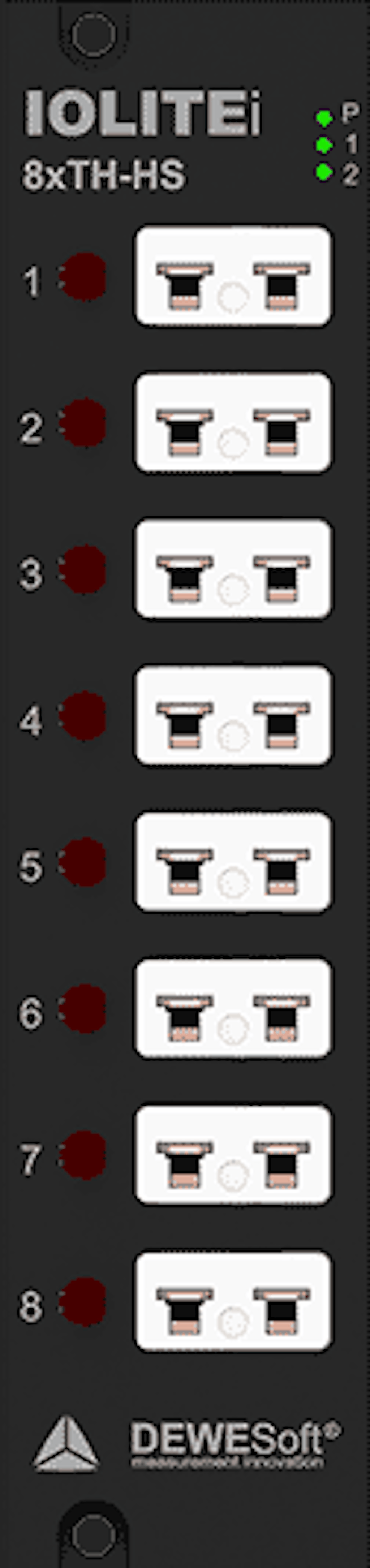

El conector de entrada del módulo es MINI TC para el tipo de termopar universal. Ofrece detección de rotura de sensor en el software y aplica indicadores LED físicos.
El módulo utiliza un nuevo ADC de 24 bits con tasas de muestreo de hasta 10 kS/s por canal. Esto permite que IOLITEir-8xTH-HS se utilice en las aplicaciones dinámicamente más exigentes para registrar transitorios de cambios bruscos de temperatura.
Una frecuencia de muestreo más alta permite que la tecnología de filtrado de Dewesoft utilice filtros FIR digitales para reducir el ruido de fondo hasta -130 dB y alcanzar una resolución de menos de 1 μK.
El módulo IOLITE TH-HS se venderá en paralelo con los módulos IOLITE TH actuales hasta que se agoten las existencias de los módulos IOLITE TH existentes.
El módulo TH-HS se venderá al mismo precio que IOLITE TH para el muestreo a 100 S/s y como opción para una velocidad de muestreo de 10 kS/s.
Como todos los módulos estándar de IOLITE, también IOLITEir-8xTH-HS está equipado con dos buses EtherCAT en paralelo para DAQ y control en tiempo real. Se puede montar en chasis de rack (chasis IOLITE-R12, IOLITE-R8, IOLITE-R8r o IOLITE-LX-R8).
Asignación de pines del conector MiniTC de IOLITE TH-HS
| Pin | Nombre | Descripción |
|---|---|---|
| 1 | In+ | Input + |
| 2 | In- | Input - |
Especificaciones técnicas de IOLITE TH-HS
Para verificar las especificaciones y la precisión completas del amplificador IOLITE TH-HS, visite la página web de especificaciones técnicas de IOLITE.
